AL718 - Téléviseur ACER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD (Téléviseur)
Marque	ACER
Modèle	AL718
Taille de l'écran	17 pouces (43,2 cm)
Résolution maximale	SXGA 1280 x 1024 pixels
Espacement des pixels	0,264 mm
Couleurs affichables	16,2 millions
Luminosité typique	300 cd/m²
Rapport de contraste typique	450:1
Temps de réponse	20 ms (Tr+Tf)
Angle de vue horizontal	75°/75°
Angle de vue vertical	65°/60°
Connecteurs d'entrée	VGA (D-Sub 15 broches), entrée audio
Alimentation	100~240 V CA, 50/60 Hz
Consommation en fonctionnement normal	Moins de 50 W
Consommation en veille	Moins de 1 W
Dimensions avec pied (L x H x P)	375 × 393 × 182 mm
Dimensions sans pied (L x H x P)	375 × 321 × 62 mm
Poids net	4,1 kg
Poids brut	5,2 kg
Langues du menu OSD	Anglais, allemand, français, espagnol, italien
Fonctions principales	Réglages de luminosité, contraste, position, phase, horloge, température de couleur, OSD
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec, légèrement humide avec un détergent doux pour les taches ; ne pas vaporiser de liquide directement
Sécurité	Ne pas placer près d'une source de chaleur ; assurer une ventilation adéquate ; éviter les objets pointus près de l'écran ; ne pas ouvrir ni réparer soi-même
Contenu de l'emballage	Moniteur LCD, cordon d'alimentation, câble audio, manuel d'utilisation

FOIRE AUX QUESTIONS - AL718 ACER

Comment nettoyer l'écran de mon ACER AL718 ?

Débranchez d'abord le moniteur. Utilisez un chiffon doux et sec. Pour les taches tenaces, humidifiez légèrement le chiffon avec un détergent doux. Ne vaporisez jamais de liquide directement sur l'écran.

Que faire si l'image ne s'affiche pas ?

Vérifiez que le bouton d'alimentation est allumé et que le cordon d'alimentation est bien branché. Assurez-vous que le câble VGA est correctement connecté au moniteur et à l'ordinateur. Déplacez la souris ou appuyez sur une touche du clavier pour sortir du mode veille.

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton MENU pour ouvrir l'OSD. Utilisez les touches < ou > pour sélectionner Luminosité & Contraste, puis appuyez sur AUTO pour ajuster. Utilisez < ou > pour modifier les valeurs.

Pourquoi l'image vacille-t-elle ou a-t-elle des motifs en vague ?

Cela peut être dû à des interférences électriques. Éloignez ou éteignez les appareils électriques à proximité. Vérifiez également que les broches du câble VGA ne sont pas courbées.

Comment ajuster la position de l'image ?

Utilisez le menu OSD : appuyez sur MENU, sélectionnez Position, puis réglez Position H (horizontale) et Position V (verticale) avec les touches < ou >.

Quelle est la résolution maximale supportée ?

La résolution maximale est SXGA 1280 x 1024 pixels.

Comment changer la langue du menu OSD ?

Dans le menu OSD, allez dans Autres contrôleurs, puis sélectionnez Language. Vous pouvez choisir parmi anglais, allemand, français, espagnol ou italien.

Le moniteur ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est correctement branché au moniteur et à une prise électrique fonctionnelle. Assurez-vous que le bouton d'alimentation est enfoncé. Si le voyant reste éteint, contactez un technicien qualifié.

Comment réinitialiser les paramètres d'usine ?

Dans le menu OSD, allez dans Autres contrôleurs et sélectionnez l'option 'Rappeler les paramètres par défaut' (symbole de réinitialisation). Confirmez pour restaurer les réglages d'origine.

Quels câbles sont fournis avec le moniteur ?

L'emballage contient : le moniteur LCD, un cordon d'alimentation, un câble audio et le manuel d'utilisation. Le câble VGA est attaché au moniteur.

MODE D'EMPLOI AL718 ACER

Contenu de l'emballage 10

Procédures d'installation 10

Assemblage du moniteur 10

Détacher le moniteur 10

Ajustement de l'angle de vue 11

Connexion des périphériques 11

Mise sous tension 11

Ajustement des paramètres d'affichage 12

Contrôles externes 12

Options de l'OSD (Affichage à l'écran) 13

Menu de l'OSD (affichage à l'écran) 13

Luminosité & contraste 13

Traçage 13

Position 14

Couleur 14

Autres contrôles 14

Dépannage 15

Spécifications générales 16

Avertissements

• Le moniteur peut être endommagé s'il est placé trop près d'une source de chaleur. Soyez attentif aux emplacements des radiateurs, des cuisinières, des cheminées, etc.
• Ne couvrez pas les connecteurs et les ouvertures à l'arrière et sur le dessus du caisson, car le moniteur nécessite une ventilation. Le moniteur doit être placé dans une pièce correctement ventilée afin d'éviter une possible surchauffe.
• Évitez de placer des objets pointus comme des couteaux ou des crayons près de l'écran. Si de tels objets venaient à toucher l'écran, le panneau LCD serait rayé de manière permanente. Lorsque vous nettoyez ce moniteur, déconnectez-le de la prise électrique afin d'éviter tout danger d'électrocution. Un linge doux, sans ouate, doit être utilisé pour nettoyer l'extérieur du moniteur. Un linge légèrement humide avec une solution de détergent doux sera utilisé pour nettoyer les taches plus résistantes. Évitez d'appliquer tout liquide sur la surface d'affichage, y compris les liquides pulvérisés. Ne vaporisez pas de liquide directement - il est préférable de pulvériser le liquide sur un linge puis d'utiliser celui-ci pour essuyer. Si le liquide venait à pénétrer dans le moniteur, il pourrait causer des chocs électriques et/ou endommager l'unité.
• Si vous rencontrez des problèmes, veuillez-vous reporter d'abord à la section "Dépannage". Si cela ne vous permet pas de résoudre le problème, n'essayez pas de réparer le moniteur par vous-même, car l'ouverture ou la suppression des couvercles pourrait provoquer des blessures ou un décès par électrocution ou d'autres dangers. Veuillez contacter un ingénieur qualifié si la section dépannage ne peut vous aider.

Français

Contenu de l'emballage

Moniteur LCD

Cordon d'alimentation

Câble audio

Manuel d'utilisation

Procédures d'installation

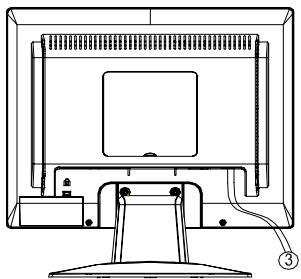

Assemblage du moniteur

1. Positionnez le moniteur sur le dessus du montant.

2. Connectez le montant au pied du moniteur en suivant le sillage.

Détacher le moniteur

Important

Trouvez d'abord une surface plane pour placer le moniteur après l'avoir retiré de son montant. Placez un linge sec et propre sous le moniteur afin de le protéger.

Tirez légèrement le moniteur vers le haut et détachez-le du montant.

Ajustement de l'angle de vue

L'angle de vue du moniteur s'étale de 0° à 20°.

Attention : Assurez-vous que l'ordinateur et le moniteur sont tous deux déconnectés de leur source d'alimentation.

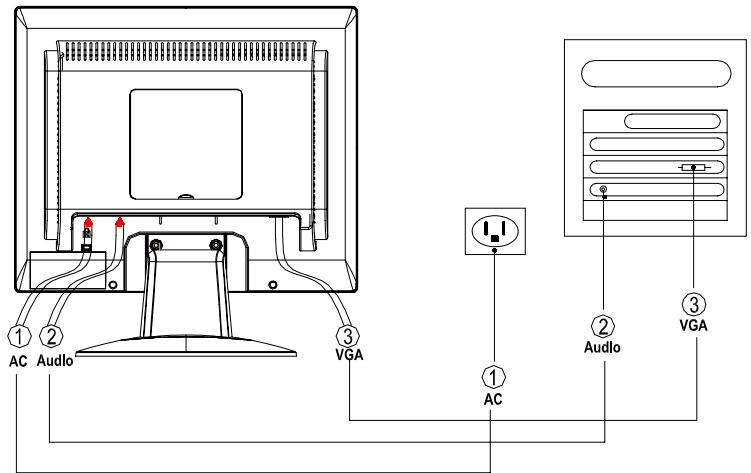

Connexion des périphériques

①	Cordon d'alimentation	Attachez le cordon d'alimentation au moniteur puis insérez-en l'autre extrémité dans une prise électrique correctement reliée à la masse terre.
②	Câble audio	Connectez le connecteur d'entrée audio du moniteur et de l'ordinateur au moyen d'un cable audio.
③	Câble VGA (attaché)	Connectez le cable de signal vers le connecteur de sortie VGA de la carte graphique de l'ordinateur. Puis serrez les vis du connecteur.

AVERTISSEMENT : Le connecteur D-Sub 15 broches du câble VGA possède une forme trapézoïdale. Assurez-vous que la forme du connecteur correspond bien à celle de la prise où il est inséré, et qu'aucune broche n'est courbée ou endommagée.

Mise sous tension

Tout d'abord, mettez le moniteur sous tension, puis mettez l'ordinateur sous tension. Lorsque le LED du bouton d'alimentation devient vert, cela indique que l'ordinateur est prêt à être utilisé. Attendez environ 10 secondes avant que le signal vidéo n'apparaisse. Si vous ne voyez pas de lumière verte sur le bouton d'alimentation ou de signal vidéo, vérifiez les connexions.

Ajustement des paramètres d'affichage

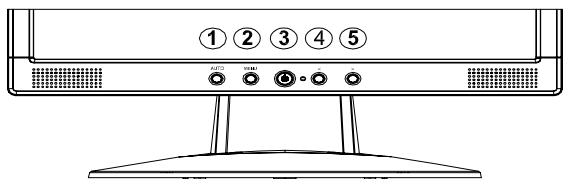

Contrôles externes

1.	AUTO	AUTO	Si l'OSD (affichage à l'écran) est activé, appuyez pour entraîr une sélection de l'OSD. Si l'OSD est inactivé, appuyez et le moniter optimisera automatiquement la position, l'horloge et la phase de votre affichage.
2	MENU	Fonction OSD (affichage à l'écran)	Appuyez pour afficher l'OSD. Appuyez une nouvelle fois pour quitter.
3	Φ	ALIMENTATION	Mise sous/hors tension Vert: sous tension Orange : en veille
4	<	MOINS	Si l'OSD (affichage à l'écran) est activé, appuyez pour sélectionner ou ajuster les options de l'OSD. Si l'OSD est inactivé, appuyez une fois, puis appuyez sur les boutons marqués < ou > pour ajuster la volume.
5	>	PLUS	Si l'OSD (affichage à l'écran) est activé, appuyez pour sélectionner ou ajuster les options de l'OSD. Si l'OSD est inactivé, appuyez une fois, puis appuyez sur les boutons marqués < ou > pour ajuster la volume.

Options de l'OSD (Affichage à l'écran)

Veuillez vous reporter à la section "Contrôles externes" de la page 12.

Pour ajuster les paramètres de l'OSD :

1. Appuyez sur le bouton MENU pour ouvrir le menu de l'OSD.
2. Utilisez les boutons marqués < ou > pour mettre un contrôle en surbrillance, puis appuyez sur le bouton AUTO pour valider.
3. Utilisez les boutons marqués < ou > pour ajuster le contrôle au niveau souhaité.
4. Une fois toutes les sélections terminées, appuyez sur le bouton MENU pour quitter l'OSD. (Ou alors l'ajustement sera enregistré automatiquement après 45 secondes.)

Menu de l'OSD (affichage à l'écran)

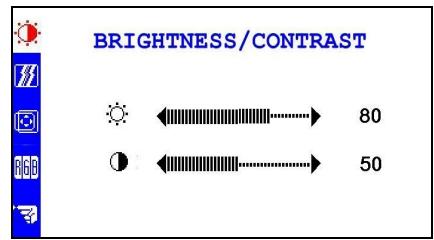

Luminosité et contraste

BRIGHTNESS (LUMINOSITÉ) :

Ajuste la luminosité de l'image à l'écran.

CONTRAST (CONTRASTE) :

Ajuste les nuances sombres et lumineuses des couleurs les unes par rapport aux autres afin d'arriver à un contraste confortable.

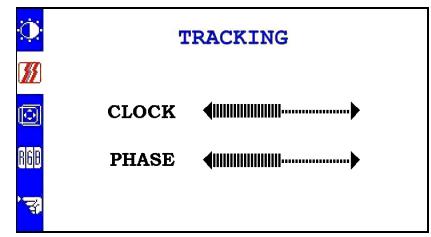

Traçage

CLOCK (HORLOGE) :

Si des bandes apparaissent sur le fond de l'écran, l'horloge les rend moins apparentes en minimisant leur taille. Change aussi la taille horizontale de l'écran.

PHASE :

Permet de supprimer toute distorsion horizontale et rend l'image claire et nette.

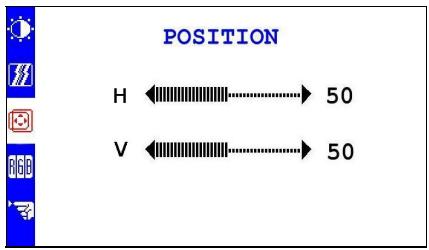

Position

Position V :

Ajuste la position verticale.

Position H :

Ajuste la position horizontale.

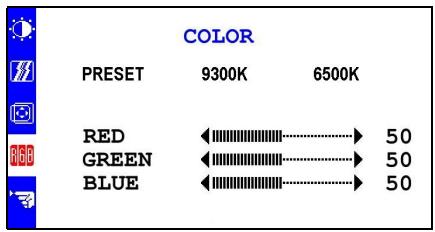

Couleur

Il existe trois manières d'ajuster la couleur :

9300K : blanc bleuâtre

6500K : blanc rougeâtre

Défini par l'utilisateur :

Vous pouvez ajuster les couleurs rouge, vert et bleu à l'intensité souhaitée.

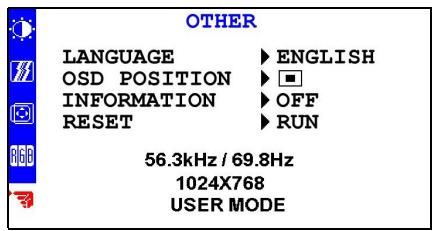

Autres contrôleurs

LANGUE (LANGUES) :

Sélection de la langue utilisée pour le menu OSD : anglais, allemand, français, espagnol, italien.

POSITION OSD :

Change la position de la fenêtre de l'OSD (affichage à l'écran) sur l'écran.

Affiche de brèves informations sur l'écran.

Rappelle les paramètres par défaut.

Dépannage

Problème	Solutions possibles
Le LED d'alimentation n'est pas ALLUME	Vérifiez que le bouton d'alimentation est bien sur la position ALLUME Assurez-vous que le cordon d'alimentation est bien connecté.
Pas d'image	Vérifiez que le bouton d'alimentation est bien sur la position ALLUME Assurez-vous que le cordon d'alimentation est bien connecté. Assurez-vous que le cable video est correctement connecté à l'arrête du moniteur et de l'ordinateur. Déplacez la souris ou appuyez sur une touche du clavier pour désactiver le mode « éteint actif ».
L'image affiche des couleurs incorrectes	Reportez-vous à la section « ajustement des couleurs » pour ajuster les couleurs RGB ou pour ajuster la température des couleurs.
L'image vacille ou un motif en vague estprésent dans l'image	Déplacez ou éteignez les péripériques ELECTriques qui peuvent causeurs des interférences. Inspectez le cable video du moniteur et assurez-vous qu'une broche n'est courbée.
L'image n'est pas dimensionnée ou centrefee correctement	Appuyez sur la touche sélection/auto et le moniteur optimisera automatiquement la position de l'affichage. Reportez-vous à la section « Ajustement de la position ».

Attention : N'essayez pas de réparer le moniteur ou d'ouvrir l'ordinateur vous-même. Veuillez confier toute réparation à un personnel qualifié si le problème ne peut être résolu par la section « Dépannage ».

Spécifications générales

Elément	Spécification
Panneau LCD
Affichage	Panneau plat de 17 pouces à matrix active TFT LCD
Résolution max	SXGA 1280x1024 pixels
Espacement Pixel	0.264 mm
Couleur	16.2M
Luminosité	300 cd/m2 (Ordinaire)
Rapport de contraste	450:1 (Ordinaire)
Temps de réponse	4ms +16ms /20ms (Tr+Tf / ordinaire)
Angle de vue horizontal	75° / 75°
Angle de vue vertical	65° / 60°
Contrôles externes
Bouton	Allumé/étéint
d'alimentation
Boutons de contrôle	Auto, MENU, <, >
l'écran)
Luminosité Contraste	Luminosité, Contraste
Couleur	Température des couleurs
Position	Position H, Position V
Traçage	Horloge, Phase
Autres	Position OSD, Langues
Interface video	0,7V Analogique
Vidéo	TTL (+/-)
Sync	DDC2B
Plug & Play
Alimentation
Source d'alimentation	100~240V AC, 50/60 Hz
Consumation durant une opération normale	< 50W
Consumation durant une opération en éteint actif	< 1W
Dimensions et poids
Dimensions (LxHxP)	375 × 393 × 182 mm (avec le montant)
	375 × 321 × 62 mm (sans le montant)
Poids (Net/Brut)	4.1 Kg/ 5.2 Kg
