WVH28360FF - Lave-linge séchant BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lave-vaisselle
Consignes de sécurité	Respecter les consignes pour éviter les risques
Lieu d'installation	Emplacement adapté, stable et proche d'une prise électrique
Retrait des brides de transport	Obligatoire avant utilisation
Branchement des flexibles	Flexible d'arrivée d'eau et évacuation à raccorder
Mise à niveau	Réglage des pieds pour stabiliser l'appareil
Branchement électrique	Prise conforme avec mise à la terre
Élimination des déchets	Respect des consignes environnementales
Éléments fournis	Notice, flexibles, brides de transport
Longueur des flexibles	Standard, adaptée à une installation classique
Pression d'eau recommandée	Non précisé
Température d'eau maximale	Non précisé
Capacité	Non précisé
Consommation électrique	Non précisé
Consommation d'eau	Non précisé
Niveau sonore	Non précisé
Type de porte	Standard

FOIRE AUX QUESTIONS - WVH28360FF BOSCH

Pourquoi ma machine BOSCH WVH28360FF ne démarre-t-elle pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que la porte est bien fermée, car la machine ne démarrera pas si la porte est ouverte.

Comment résoudre un problème d'odeur désagréable dans ma machine ?

Nettoyez le tambour et le joint de porte avec un mélange d'eau et de vinaigre. Exécutez un cycle de lavage à vide à haute température pour éliminer les résidus.

Que faire si le programme de lavage prend plus de temps que prévu ?

Cela peut être dû à une surcharge de linge ou à une mauvaise répartition du linge dans le tambour. Essayez de retirer une partie du linge et relancez le programme.

Pourquoi ma machine ne vidange-t-elle pas l'eau ?

Vérifiez le filtre de la pompe pour toute obstruction. Assurez-vous également que le tuyau de vidange n'est pas plié ou obstrué.

Comment puis-je nettoyer le filtre de ma BOSCH WVH28360FF ?

Le filtre se trouve généralement à l'avant de la machine. Ouvrez le couvercle, placez un récipient en dessous pour recueillir l'eau, puis dévissez le filtre pour le nettoyer.

La machine fait un bruit étrange pendant le fonctionnement. Que faire ?

Vérifiez si des objets étrangers se trouvent dans le tambour ou le filtre. Assurez-vous également que la machine est à niveau et stable.

Comment régler la température de lavage sur ma machine ?

Utilisez le bouton de sélection de température sur le panneau de commande pour choisir la température souhaitée avant de démarrer le programme.

Pourquoi le linge est-il encore humide après le lavage ?

Cela peut être dû à une surcharge de linge ou à un programme de lavage inapproprié. Assurez-vous de ne pas dépasser la capacité maximale et sélectionnez un cycle d'essorage plus fort si nécessaire.

Comment puis-je effectuer un entretien régulier de ma machine ?

Il est recommandé de nettoyer le filtre, de vérifier le tuyau de vidange, de nettoyer le tambour et de faire fonctionner un cycle de nettoyage à vide régulièrement.

Quels types de détergents sont compatibles avec ma BOSCH WVH28360FF ?

Utilisez des détergents adaptés aux machines à laver et suivez les instructions sur l'emballage. Évitez les détergents en poudre contenant des agents blanchissants si vous lavez des couleurs.

MODE D'EMPLOI WVH28360FF BOSCH

Consignes de sécurité

• Le lave-linge sechant est lourd. Faites preuve de prudence en le soulevant.
• Attention: sous l'effet du gel, les flexibles peuvent éclater ou se rompre. N'installé pas le lavve-linge séchéant à l'extérieur ou dans un lieu exposé au gel.
• Afin de ne pas endommager le lave-linge sechant, ne le soulevez pas par ses parties saillantes (par le hublot, par exemple).
• Outre les consignes énoncées ici, vous aurez peut-être à respecter certaines prescriptions particulielles imposeses par vos compagnies distributrices d'eau et d'életricité.
• En cas de doute, confiez le branchement à un technicien.
• Dispossez les flexibles et le cordon de manière à prévenir tout risque de chute.

Élimination des déchets et respect de l'environnement

• Jetez l'emballage selon les consignes de tri sélectif.
• Céte apporeil porte un marquage spécifique conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (DEEE). La directive définit des dispositions-cadre pour la reprise et le recyclage des appareils usages au sein des pays de PUE.

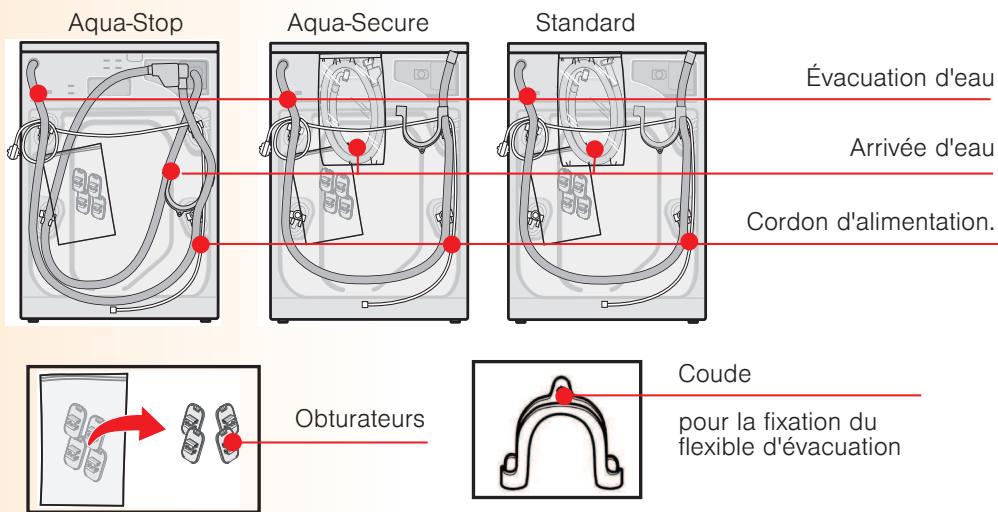

Éléments fournis

salonJemodele

l'humidité du tambour est due au contrôle effectif en sortie d'usine.

Obturateurs

Coude

pour la fixation du flexible d'évacuation

Selon le branchement

• Pour le branchement sur siphon, il peut être nécessaire d'utiliser un collier de 0 24-40 mm (disponible auprès des distributeurs spécialisés). →Page 4: Branchement des flexibles

Outils utiles

• Niveau à bulle pour la mise à niveau du lave-linge séchant.
• Clé pour le réglage des pieds de l'appareil.

Lieu d'installation

• La stabilité est importante pour éviter à l'appareil de se déplacer.
• La surface d'installation doit être ferme et plane.
• Les sols/revêtements de sol couples ne sont pas adaptés.
• Le local doit être bien ventilé pour garantir de bonnes performances de sechage

Installation de l'appareil sur une plate-forme

• Il est essentiel de bloquer les pieds du lave-linge séchant à l'aide des pattes de retenue*.

Installation de l'appareil sur un plancher en bois

• Installes le lave-linge sechant de préférence dans un angle de la pierce.
• Sur le plancher, vissez un panneau de bois résistant à l'eau (d'une épaissier de 30 mm minimum).
• Il est essential de bloquer les pieds du lave-linge sechant à l'aide des pattes de retenue*. * Réf. WMZ 20490, WZ 20490

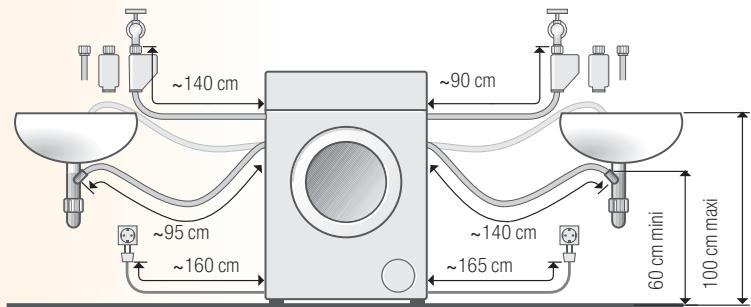

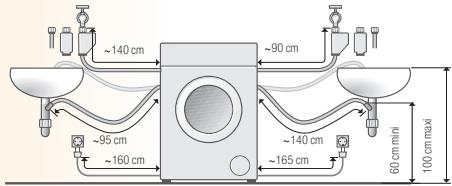

Longueur des flexibles et du cordon

Branchements sur la gauche ou Branchements sur la droite

Remarque: il est possible de réduire les longueurs de flexible en utilisant les supports de flexible.

Vouspouvezyouprocurerchezlesdistributeurs/aupresdu serviceapres-vente:
- Rallonge Aqua-Stop**, env. 2,50 m
- Flexible d'arrivée d'eau plus long, env. 2,20 m, pour modulo standard.
** Ref. WMZ 2380, WZ 10130

Appareils sous plan/intégrés

Installez ces appeareils sous le plan de travail ou integrez-les avant de lesmettre sous tension.

Installation entre des éléments de cuisine (appareils sous plan ou intégrés)

• Une niche de 62~cm de large est nécessaire.
• N'installé le lave-linge sechant que sous un plan de travail d'un seul tenant reliant solidilément les éléments situés de part et d'autres de la niche.

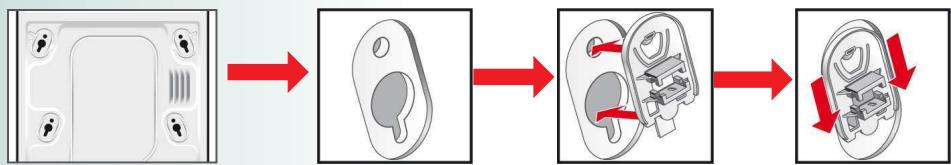

Retrait des brides de transport

• Avant la première utilisation de l'aparèil, enlevez impératifement les 4 brides de transport et rangez-les.
• Pour transporter l'appareil, remettez imparativement les brides de transport affin d'évitir toute déterioration. → Page 6
• Conservez les vis et les douilles

1. Dégagez les flexibles de leurs supports et du coude.

1. Devissez et retirez les 4 brides (vis) de transport.

1. Dégagez le cordon d'alimentation de ses supports. Retirez les douilles.

1. Introduisez les obturateurs et bloquez-les en appuyant

Branchement des flexibles

Risque d'électrocution. Ne plongez pas le dispositif de sécurité Aqua-Stop dans l'eau (il contien une élecrocutionne).

• Pour éviter toute fuite et tout dégât des eaux, respectez les consignes de ce chapitre

• Remarque: ne faits fonctionner le lave-linge séchéant qu'veac de Ieau potable froide. Ne le raccorde pas au melangeur d'un chauffe-a et ecullement libre.

• N'utilise pas de flexible d'arrivée d'eau d'occasion. Utilisé uniquement le flexible d'arrivée d'eau fourni ou un flexible acheté auprès d'un distributeur spécialisé.
• En cas de doute, confiez le branchement à un technicien.

rivée d'eau

Exible d'arrivee d'eau:

Remarque: veillez à ne pas le pier, écraser, l'alterer ou l'entailler (sa solidité ne serait plus dangere).

Pression optimale du reseau d'eau: 100-1 000 kPa (1-10 bars)

• Robinet grand ouvert, il doit couler au moins 8 l par minute.
• Si la pression est plus élevé, il faut intercaler un réducteur de pression.

Modèle

1. Raccordez le flexible d'arrivée d'eau au robinet.
   Serrez les raccords en plastique uniquement à la main.

1. Ouvrez le robinet avec précaution et vérifie l'étabranchée des points de raccordement. Remarque: au niveau des raccords, l'eau est sous pression.

Evacuation d'eau

Flexible d'évacuation:

Remarque: le flexible ne doit etre ni coude ni etire

Différence de hauteur entre la surface d'installation et l'orifice d'écoulement vers l'égout: 60-100 cm

Evacuation dans un lavabo/une baignoire:

Remarque: fixez le flexible d'évacuation pour l'empêcher de glisser en dehors.

Remarque: veiliez à retarder le bouchon de l'orifice d'écolement. Pendant la vidange, vérifie que l'eau s'écoule suffisamment vite par l'orifice. L'extrémité du flexible d'évacuation ne doit enaucun cas être immigrée dans le'eau de vidange et qu'en case contraire, l'eau de vidange risque de refuillon dans le lave-linge sechant.

Evacuation dans un siphon:

Remarque: au niveau du raccord, mettez un collier de 24-40 mm (en vente auprès des distributeurs spécialisés).

Evacuation dans un tuyau en PVC avec manchon en caoutchouc:

Remarque: fixez le flexible d'évacuation pour l'emploi de glisser en dehors.

Si I'appareil n'est pas parfaitement a niveau, il risque de faire beaucoup de bruit, de vibrating et de se « déplacer » tout seul.
Normalement, la mise a niveau est effectue par les installateurs ou des techniciens agrés; pourmettre le lave-linge a niveau par vous-même,utilisez un niveau a bulle.

Mise à niveau du lave-linge sechant avec un niveau à bulle.

Dévissez le contre-écrou dans le sens des aiguilles d'une montre à l'aide d'une clé.
Tourné le pied de l'appareil pour modifier la hauteur. Les quatre pieds de l'appareil doivent reposer fermement sur le sol. Le lave-linge sechant ne doit pas bouger. Vénfiez le niveau du lave-linge sechant avec un niveau a bulle et corriguez-le si nécessaire.

Serrez le contre-écrou contre la carrosserie de l'appareil. Reposez le pied au même endroit et assurez-vous que la hauteur n'a pas été modifiée.

Les contre-écrous des quatre pieds de l'appareil doivent être fermement visés contre la carrosserie.

Branchement électrique

Ne branchez le lave-linge sechant qu'a une prise de courant alternatif avec terre installee correctement.
La tension d'alimentation doit correspond aux caractéristiques d'alimentation du lave-linge sechant. Page 6: Caracteristiques techniques
Pour obtenir des informations sur la puissance absorbée et le fusible nécessaire.

→Page 6: Caracteristiques techniques

Assurez-vous que:

• la prise de l'appareil et la prise murale concordent,
• la section des fils est suffisante,
• la terre est raccordée correctement.

Si le cordon d'alimentation est endommage, ne confiez son remplacement qu'a un electricien. Des cordons de rechange sont disponibles auprès du service après-vente.
N'utilisez pas de blocs multiprises ni de rallonges.
Si l'installation compte un disjoncteur différentiel, ce dernier doit imperativement etre conforme aux normes en vigueur.
Prise de l'appareil:

• Ne la branchez et débranchez jamais avec les mains humides.
• Ne la débranche jamais en tirant sur le cordon
• Ne la débranche jamais lorsque l'appareil fonctionne.

Fabricant (voir les instructions d'utilisation)

Transport (déménagement, par exemple)

Avant de transporter le lave-linge sechant:

1. Fermez le robinet.

2. Evacuez la pression du flexible d'arrivee d'eau.

→Page 8: Filtr du flexible d'arrivee d'eau

1. Vidangez I'eau restée dans l'appareil.

→Page 8: Vidange de la pompe

1. Debranche la prise du lave-linge sechant.

2. Demontez les flexibles.

Mise en place des brides de transport:

1. Enlevez les obturateurs.

2. Enfonce toutes les douilles.

Fixez le cordon d'alimentation aux supports.

Introduisez les vis et serrez

A Pares le transport, n'oubliez surtout pas d'enlever les brides de transport. Page 3

Pour évier que la lessive ne passée directement àégout lors du lavage suivant: versez 1 litre d'eau dans le compartment II et lancez le programme Vidange ou Essorage.

\section*{Caracteristiques techniques}

Dimensions

(largeur x profondeur x hauteur)

Poids

Alimentation électrique

Pression d'eau

Hauteur de l'évacuation

Progra

600× 590× 850mm

81kg

Tension nominale 220-240 V, 50 Hz
Intensite maxi 10 A

Puisance maxi en lavage 2 400 W

Puisssance maxi en sechage 1 900 W

100-1 000 kPa (1-10 bars)

60-100cm

Selon norme europeenne applicable (EN50229)

Entretien

Carrosserie de l'appareil, bandeau de commande

Frottez ces éléments à l'aide d'un chiffon doux et humide.
- N'utilise pas de chiffons abrasifs, déponges abrasives ou d'autres produits de nettoyage abrasifs (paillé de fer, par exemple).
- Enlevez immédiatement les résidus de lessive et de produits nettoyants.
- Ne nettoyez pas l'appareil au jet d'eau

Nettoyage du bac a produits...

... s'il contient des résidus de dessive ou d'assouplissant

1. Tirez le bac à produits jusqu'en butée, appuyez sur la languette de l'insert puis enlevée le bac à produits.

2. Retirez l'insert en le boulevant avec votre doigt.

3. Nettoyez le bac a produits et l'insert avec de I'eau et une brosse.

4. Remettez l'insert en place (le cylindre doit venir se placer sur le plot de guidage).

5. Réintroduisez le bac à produits.

6. Laissez le bac à produits ouvert pour que l'humidité puisse s'évaporer.

Tambour

Apre's lavage, laissez le houblot du lave-linge sechant ouvert pour que Ie tambour puisse secher. Taches de rouille: utilisez un produit d'entretien sans chlore (pas de paille de fer).

Détartrage

Assurez-vous qu'il n'y a pas de linge dans la machine

Aucun détartrage n'est nécessaire si la lessive est convenablement dosée. Si un détartrage s'avere tout de même nécessaire, suive les instructions du fabricant de détartrant. Des produits détartrants adaptés sont disponibles sur notre site Internet ou auprès de notre service après-vente.

Service après-vente

Si vous ne pouvez pas remédier vous-même au problème Instructions d'utilisation, pages 12/13: Que faire si..., veillez contacter notre service après-vente. Nous nous efforcerons de追究 une solution pour vous évider le déplacement d'un technicien.
cointe.
Veuillez indiquer au service après-vente le numero de série (E-Nr.) et le numero de fabrication (FD) de l'appareil.

Numéro de série Numéro de fabrication

Vous trouvez ces indications: sur la face interne du hublot du lave-linge sechant?/sur la trappe de service en position ouverte et a l'arriere de l'appareil. *selon le modele

Ayez confiance au professionnelisme du fabricant. Faites appeil.
Vous aurez ainsi la garantie que la réparation est effectuee par de durement formés, avec des pieces de rechange d'origine.

Maintenance

Vidange de la pompe

Mettez le programmateur sur Arret et debranchez la prise.

1. Ouvrez la trappe de service et retirez-la.
2. Dégagez le flexible de vidange de son support. Retiree le bouchon du flexible de vidange et laissez l'eau s'évacuer. Remettéz le bouchon.
3. Retiree le bouchon de la pompe. Retiree les corps étrangers/les débris/les peluches prsentés à l'intérieur puis nettoyez la pompe. (Le rotor de la pompe doit pouvoir tourner libre).
4. Le case échéant, enlevée les résidues de dessive et les peluches prênts sur le filtage du bouchon et du logement de la pompe.
5. Remettez le bouchon de la pompé et vissez-le à fond; la poignée doit être orientée vers le haut. Remettez le flexible de vidange sur son support.
6. Remettez la trappe de service en place puis refermez-la.

Pour évitier que la dessive ne passée directement à l'égout lors du lavage suivant: versez 1 litre d'eau dans le compartment II et lanceze le programme Essorage. Par la suite, sélectionnez et lanceze le nouveau programme de lavage avec de la dessive, comme d'habitude.

Filtre du flexible d'arrivee d'eau

Risque d'électrocution

Ne plongez pas le dispositif de sécurité Aqua-Stop dans I'eau (il contient une éctroventonne).

Évacuez la pression du flexible d'arrivée d'eau:

1. Fermez le robinet.
2. Sélectionnez n'importe quel programme (sauf ssorage ou Vidange)
3. Appuyez sur la touche Départ et laissez fonctionner le programme pendant 40 secondes environ.
4. Mettez le programmateur sur Arret. Debranchez la prise.

Nettoyez le filtré

1. Selon le modele: débranchez le flexible d'arrivee d'eau. Nettoyez le filtre avec une petite brosse.

etou sur les modèle standards et Aqua-Secure: débranché le flexible à l'arrête de l'appareil, sortez le filtre à l'aide d'une pince et nettoyee-le.

Garantie Aqua-Stop

pour apparéils à dispositif Aqua-Stop uniquement

En plus de la garantie constructeur (et de la garantie revendeur), nous assurons un démodagement aux conditions suivantes:

1. Si Notre disposifl Aqua-Stop est a l'origine d'un degat des eaux chez un particulier, nous nos engageons a compenser le préjudice subi.
2. La garantie de responsabilité vaut pour toute la durée de vie de l'appareil
3. Condition prétable pour faire valeur un recours en garantie: l'appareil équiné du dispositif Aqua-Stop doit avoir été installé et raccord de manière correcte, selon nos instructions; de même, en cas d'utilisation d'une rallongne Aqua-Stop (accessoire 'origine), cette dernière doit avoir été installée correctement. Notre garantie ne couve pas les conduits d'arrivee d'eau ou robinetteries défectuees situées en amont du raccordement du dispositif Aqua-Stop au robinet d'eau.
4. En principe, vous n'avez pas à surveiller le fonctionnement des apparéels écipés du dispositif Aqua-Stop ni à fermenter le robinet d'arrivée d'eau à l'issue du lavage. Ceci dit, si vousdezvezvousabsenterdevoretidomicilependantplaisursemaines(pour desvacances, par exemple), férmezle robinet d'arrivée d'eau.

Lave-linge séchant

Instructions d'installation et d'entretien

Table des matieres

Page

Consignes de sécurité 1
■ Elimination des déchets et respect de l'environnement. . . . 1
■ Éléments fournis 1
Lieu d'installation 2
Longueur des flexibles et du cordon 2
Appareils sous plan/integres. 2
Retrait des brides de transport 3
■ Branchement des flexibles 4
■ Mise à niveau 5
■ Branchement electrique. 5
Transport (deménagement, par exemple) 6
Caracteristiques techniques 6
Entretien 7
Service après-vente 7
■ Maintenance 8
Garantie Aqua-Stop. 9

Avant demettre lave-linge sechant en marche, lisez ces instructions. Observe aussi les instructions d'utilisation distinctes.

• Conservé soignement tous les documents. Ils pourront vous être utiles par la suite ou servir à un autre utilisateur.

• Le lave-linge séchant est lourd. Faites preuve de prudence en le soulevant.

• Attention: sous l'effet du gel, les flexibles peuvent éclater ou se rompre. N'installez pas le lave-linge séchant à l'extérieur ou dans un lieu exposé au gel.
• Afin de ne pas endommager le lave-linge sechant, ne le souveze pas par ses parties saillantes (par le hublot, par exemple).
• Outre les consignes énoncées ici, vous aurez peut-être à respecter certaines prescriptions particulières imposées par vos compagnies distributrices d'eau et d'électricité.
• En cas de doute, confiez le branchement à un technicien.
• Disposez les flexibles et le cordon de manière à prévenir tout risque de chute.

Élimination des déchets et respect de l'environnement

• Jetez l'emballage selon les consignes de tri sélectif.
• Cet apparéil porte un marquage spécifique conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (DEEE). La directive définit des dispositions-cadre pour la reprise et le recyclage des apparéils usagés au sein des pays de l'UE.

Éléments fournis

selon le modele

L'humidité du tambour est due au contrôle effectué en sortie d'usine.

Selon le branchement

• Pour le branchement sur siphon, il peut être nécessaire d'utiliser un collier de 24-40 mm (disponible auprès des distributeurs spécialisés). →Page 4: Branchement des flexibles

Outils utiles

• Niveau à bulle pour la mise à niveau du lave-linge séchant.
• Clé pour le réglage des pieds de l'appareil.

Lieu d'installation

• La stabilité est importante pour éviter à l'appareil de se déplacer.
• La surface d'installation doit être ferme et plane.
• Les sols/revêtements de sol souples ne sont pas adaptés.
• Le local doit être bien ventilé pour garantir de bonnes performances de séchage.

Installation de l'appareil sur une plate-forme

• Il est essentiel de bloquer les pieds du lave-linge séchant à l'aide des pattes de retenue*.

Installation de l'appareil sur un plancher en bois

• Installes le lave-linge séchéant de préférence dans un angle de la pierce.
• Sur le plancher, vissez un panneau de bois résistant à l'eau (d'une épaisseur de 30 mm minimum).

• Il est essentiel de bloquer les pieds du lave-linge séchant à l'aide des pattes de retenue*.

• Ref. WMZ 20490, WZ 20490

Longueur des flexibles et du cordon

Branchements sur la gauche ou Branchements sur la droite

Remarque: il est possible de réduire les longueurs de flexible en utilisant les supports de flexible.

Yououpuvezyouprocuerrichesdistributeurs/aupresdu serviceapres-vente:

• Rallonge Aqua-Stop**, env. 2,50 m.
• Flexible d'arrivée d'eau plus long, env. 2,20 m, pour modulo standard.
  ** Réf. WMZ 2380, WZ 10130

Appareils sous plan/intégrés

Installez ces apparéils sous le plan de travail ou intégrrez-les avant de lesmetre sous tension.

Installation entre des éléments de cuisine (appareils sous plan ou intégrés)

• Une niche de 62 cm de large est nécessaire.
• N'installé le lave-linge séchant que sous un plan de travail d'un seul tenant reliant solidément les éléments situés de part et d'autre de la niche.

Retrait des brides de transport

• Avant la première utilisation de l'appareil, enlevez impératifement les 4 brides de transport et rangez-les.
• Pour transporter l'appareil, remettez impératifement les brides de transport afin d'éviter toute dépréciation. → Page 6
• Conserve les vis et les douilles.

1. Dégagez les flexibles de leurs supports et du coude.

1. Dévissez et retirez les 4 brides (vis) de transport.

1. Dégagez le cordon d'alimentation de ses supports. Retirez les douilles.

1. Introduisez les obturateurs et bloquez-les en appuyant.

Branchement des flexibles

• Risque d'électrocution. Ne plongez pas le dispositif de sécurité Aqua-Stop dans l'eau (il contient une electrovanne).
• Pour éviter touteuite et tout dégât des eaux, respectez les consignes de ce chapitre.
• Remarque: ne faites fonctionner le lave-linge sechant qu'avc de I'eau potable froide. Ne le raccordez pas au mélangeur d'un chauffe-eau à écoulement libre.
• N'utilisez pas de flexible d'arrivée d'eau d'occasion. Utilisez uniquement le flexible d'arrivée d'eau fourni ou un flexible acheté auprès d'un distributeur spécialisé.
• En cas de doute, confiez le branchement à un technicien.

Arrivée d'eau

Flexible d'arrivée d'eau:

Remarque: veillez à ne pas le plier, l'écraser, l'alterer ou l'entailler (sa solidité ne serait plus garantie).

Pression optimale du réseau d'eau: 100-1 000 kPa (1-10 bars)

• Robinet grand ouvert, il doit couler au moins 8 l par minute.
• Si la pression est plus élevé, il faut intercaler un réducteur de pression.

Modèle: Aqua-Stop Aqua-Secure

1. Raccordez le flexible d'arrivée d'eau au robinet.
   Serrez les raccords en plastique uniquement à la main.
2. Ouvrez le robinet avec précaution et vérifie l'étanchéité des points de raccordement.

Remarque: au niveau des raccords, l'eau est sous pression.

Evacuation d'eau

Flexible d'évacuation:

Remarque: le flexible ne doit être ni coudé ni étiré.

Différence de hauteur entre la surface d'installation et l'orifice d'écoulement vers l'égout: 60-100 cm

Évacuation dans un lavabo/une baignoire:

Remarque: fixez le flexible d'évacuation pour l'empêcher de glisser en dehors.

Remarque: veillez à retarder le bouchon de l'orifice d'écoulement. Pendant la vidange, vérifie que l'eau s'écoule suffisamment vite par l'orifice. L'extrémité du flexible d'évacuation ne doit enaucun cas être immergee dans I'eau de vidange. Dans le cas contraire, I'eau de vidange risque de refluer dans le lave-linge séchant.

Evacuation dans un siphon:

Remarque: au niveau du raccord, mettez un collier de 24-40 mm (en vente auprès des distributeurs spécialisés).

Évacuation dans un tuyau en PVC avec manchon en caoutchouc:

Remarque: fixez le flexible d'évacuation pour l'empêcher de glisser en dehors.

Mise à niveau

Si l'appareil n'est pas parfaitement à niveau, il risque de faire beaucoup de bruit, de vibrer et de se « déplacer » tout seul.

Normalement, la mise à niveau est effectuee par les installateurs ou des techniciens agreés; pourmettreleave-lingea nivearparvous-meme,utilisezun niveaabulle.

Mise à niveau du lave-linge séchant avec un niveau à bulle.

1. Dévissez le contre-écrou dans le sens des aiguilles d'une montre à l'aide d'une clé.
2. Tournez le pied de l'appareil pour modifier la hauteur. Les quatre pieds de l'appareil doivent reposer fermement sur le sol. Le lave-linge sechant ne doit pas bouger. Vérifiez le niveau du lave-linge sechant avec un niveau à bulle et corrigez-le si nécessaire.
3. Serrez le contre-écrou contre la carrosserie de l'appareil. Reposez le pied au même endroit et assurez-vous que la hauteur n'a pas été modifiée. Les contre-écrous des quatre pieds de l'appareil doivent être fermement vissés contre la carrosserie.

Branchement électrique

Ne branchez le lave-linge sechant qu'a une prise de courant alternatif avec terre installee correctement.
La tension d'alimentation doit correspondre aux caractéristiques d'alimentation du lave-linge séchant. →Page 6: Caracteristiques techniques
Pour obtenir des informations sur la puissance absorbée et le fusible nécessaire. Page 6: Caracteristiques techniques
Assurez-vous que:
- la prise de l'appareil et la prise murale concordent,
- la section des fils est suffisante,
- la terre est raccordée correctement.
Si le cordon d'alimentation est endommagé, ne confiez son remplacement qu'à un électricien. Des cordons de rechange sont disponibles auprès du service après-vente.
N'utilisez pas de blocs multiprises ni de rallonges.
Si l'installation comporte un disjoncteur différentiel, ce dernier doit impérativement être conforme aux normes en vigueur.
Prise de l'appareil:
- Ne la branchez et débranchez jamais avec les mains humides.
- Ne la débranchez jamais en tirant sur le cordon.
- Ne la débranchez jamais lorsque l'appareil fonctionne.

Transport (déménagement, par exemple)

1. Avant de transporter le lave-linge séchant:

1. Fermez le robinet.
2. Évacuez la pression du flexible d'arrivée d'eau. →Page 8: Filtre du flexible d'arrivée d'eau
3. Vidangez l'eau restée dans l'appareil.
   →Page 8: Vidange de la pompe
4. Debranchez la prise du lave-linge sechant.
5. Demontez les flexibles.

2. Mise en place des brides de transport:

1. Enlevez les obturateurs.

2.Enoncez toutes les douilles. Fixez le cordon d'alimentation aux supports. Introduisez les vis et serrez

Après le transport, n'oubliez surtout pas d'enlever les brides de transport. →Page 3

Pour éviter que la lessive ne passse directement à l'égout lors du lavage suivant: versez 1 litre d'eau dans le compartment II et lancez le programme Vidange ou Essorage.

Caracteristiques techniques

Dimensions (largeur x profondeur x hauteur)

600× 590× 850mm

Poids

81 kg

Alimentation électrique

Tension nominale 220-240 V, 50 Hz
Intensité maxi 10 A
Puisance maxi en lavage 2 400 W
Puisance maxi en séchage 1 900 W

Pression d'eau

100-1 000 kPa (1-10 bars)

Hauteur de l'évacuation

60-100 cm

Programmes d'essai

Selon norme europeenne applicable (EN50229)

Entretien

• Risque d'électrocution.

Débranche la prise.

Risque d'explosion. Pas de solvants.

Carrosserie de l'appareil, bandeau de commande

• Frottez ces éléments à l'aide d'un chiffon doux et humide.
• N'utilisez pas de chiffons abrasifs, dépônges abrasives ou d'autres produits de nettoyage abrasifs (paille de fer, par exemple).
• Enlevez immédiatement les résidus de lessive et de produits nettoyants.
• Ne nettoyez pas l'appareil au jet d'eau.

Nettoyage du bac à produits...

... s'il contient des résidus de lessive ou d'assouplissant.

1. Tirez le bac à produits jusqu'en butée, appuyez sur la languette de l'insert puis enlevez le bac à produits.
2. Retirez l'insert en le bouvant avec votre doigt.
3. Nettoyez le bac à produits et l'insert avec de l'eau et une Brosse.
4. Remettez l'insert en place (le cylindre doit venir se placer sur le plot de guidage).
5. Réintroduisez le bac à produits.
6. Laissez le bac à produits ouvert pour que l'humidité puisse s'évaporer.

Tambour

Après le lavage, laissez le hublot du lave-linge séchant ouvert pour que le tambour puisse sécher. Taches de rouille: utilisez un produit d'entretien sans chlore (pas de paille de fer).

Détartrage

Assurez-vous qu'il n'y a pas de linge dans la machine!

Aucun détartrage n'est nécessaire si la lessive est convenablement dosée. Si un détartrage s'avère tout de même nécessaire, suivez les instructions du fabricant de détartrant. Des produits détartrants adaptés sont disponibles sur notre site Internet ou auprès de notre service après-vente.

Service après-vente

Si vous ne pouvez pas remédier vous-même au problème Instructions d'utilisation, pages 12/13: Que faire si..., veillez contacter notre service après-vente. Nous nous efforcerons de couver une solution pour vous éviter le déplacement d'un technicien.

Vous trouvrez les coordonnées du service après-vente des différents pays dans la liste ci-jointe.

Veuillez indiquer au service après-vente le numéro de série (E-Nr.) et le numéro de fabrication (FD) de l'appareil.

Numéro de série Numéro de fabrication

Vous trouvrez ces indications: sur la face interne du hublot du lave-linge séchant/sur la trappe de service en position ouverte et à l'arrête de l'appareil. *selon le modele

Ayez confiance au professionnelisme du fabricant. Faites appel à nous.
Vous aurez ainsi la garantie que la réparation est effectué par des techniciens dûment formés, avec des pieces de rechange d'origine.

Maintenance

Risque de brûlure.
Laissez l'eau refroidir.
Fermez le robinet.

Vidange de la pompe

Mettez le programmateur sur Arrêt et débranchez la prise.

1. Ouvrez la trappe de service et retirez-la.
2. Dégagez le flexible de vidange de son support. Retirez le bouchon du flexible de vidange et laissez l'eau s'évacuer. Remettez le bouchon.
3. Retirez le bouchon de la pompe. Retirez les corps étrangers/les débris/les peluches présents à l'intérieur puis nettoyez la pompe. (Le rotor de la pompe doit pouvoir tourner libre).
4. Le cas échéant, enlevez les résidus de lessive et les peluches présents sur le filetage du bouchon et du logement de la pompe.
5. Remettez le bouchon de la pompe et vissez-le à fond; la poignée doit être orientée vers le haut. Remettez le flexible de vidange sur son support.
6. Remettez la trappe de service en place puis refermez-la.

Pour éviter que la lessive ne passe directement à l'égout lors du lavage suivant: versez 1 litre d'eau dans le compartment II et lanceze le programme Essorage. Par la suite, Sélectionnez et lanceze le nouveau programme de lavage avec de la lessive, comme d'habitude.

Filtre du flexible d'arrivee d'eau

Risque d'électrocution

Ne plongez pas le dispositif de sécurité Aqua-Stop dans l'eau (il contient une electrovanne).

Évacuez la pression du flexible d'arrivée d'eau:

1. Fermez le robinet.
2. Sélectionnez n'importe quel programme (sauf ssorage ou Vidange).
3. Appuyez sur la touche Départ et laissez fonctionner le programme pendant 40 secondes environ.
4. Mettez le programmateur sur Arret. Debranche la prise.

Nettoyez the filtre:

1. Selon le modele: débranchez le flexible d'arrivée d'eau. Nettoyez le filtré avec une petite brosse.

et/ou sur les modeles standards et Aqua-Secure: débranchez le flexible à l'arrière de l'appareil, sortez le filtré à l'aide d'une pince et nettoyez-le.

1. Rebranche le flexible d'arrivée d'eau et vérifie qu'il n'y a pas de fuite.

Garantie Aqua-Stop

En plus de la garantie constructeur (et de la garantie revendeur), nous assurons un dédommagement aux conditions suivantes:

1. Si notre disposif Aqua-Stop est à l'origine d'un dégât des eaux chez un particulier, nous nous engage ons à compenser le préjudice subi.
2. La garantie de responsabilité vaut pour toute la durée de vie de l'appareil.
3. Condition préalable pour faire valor un recours en garantie: l'appareil équipé du dispositif Aqua-Stop doit avoir été installé et raccordé de manière correcte, selon nos instructions; de même, en cas d'utilisation d'une rallonge Aqua-Stop (accessoire d'origine), cette dernière doit avoir été installée correctement. Notre garantie ne couvre pas les conduites d'arrivée d'eau ou robinetteries défectueuses situées en amont du raccordement du dispositif Aqua-Stop au robinet d'eau.
4. En principe, vous n'avez pas à surveiller le fonctionnement des apparciels équipés du dispositif Aqua-Stop ni à fermer le robinet d'acciviée d'eau à l'issue du lavage. Ceci dit, si vous nevez vous absenter de votre domicilependant plusieurs semaines (pour des vacances, par exemple), fermez le robinet d'acciviée d'eau.

Table des matières

Page

Consignes de sécurité 1
■ Elimination des déchets et respect de l'environnement. . . . . 1
Éléments fournis 1
Lieud'st installation 2
Longueur des flexibles et du cordon. 2
Appareils sous plan/integres. 2
Retrait des brides de transport 3
Branchement des flexibles 4
Mise à niveau 5
Branchementélectrique. 5
Transport (déménagement, par exemple). 6
6
Entretien 7
Service après-vente 7
■ Maintenance 8
Garantie Aqua-Stop 9
