DH24400 - Chauffe-eau électrique SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Marque	Siemens
Modèle	DH24400
Type	Chauffe-eau électrique instantané
Puissance nominale	24 kW
Tension nominale	400 V 3~ triphasé
Classe d'efficacité énergétique	A
Profil de soutirage	S
Consommation annuelle d'énergie	483 kWh
Pression nominale	1 MPa (10 bar)
Pression d'écoulement minimale (avec limiteur)	0,09 MPa (0,9 bar)
Positions de chauffe	Deux : Économie (e) et Chauffage intensif (II)
Fonctions principales	Chauffage instantané de l'eau, deux niveaux de puissance
Protection contre le gel	Oui, ne pas exposer au gel
Classe de protection	I (nécessite mise à la terre)
Raccordement électrique	Câble d'alimentation, section adaptée à la puissance, dispositif de coupure tous pôles
Raccordement eau	Circuit fermé résistant à la pression, conduite d'eau froide
Nettoyage	Chiffon humide, pas de détergents agressifs ni nettoyeur vapeur
Détartrage	Uniquement par un spécialiste
Pièces détachées	Filtres, limiteur de débit, joints, câbles
Accessoires optionnels	Tuyauterie BZ 45U20, interrupteur de priorité BZ 45L21, kit de montage BZ 45K23
Service après-vente	Numéros E et FD sur l'appareil, contacter installateur agréé

FOIRE AUX QUESTIONS - DH24400 SIEMENS

Comment mettre en service le chauffe-eau après une coupure d'eau ?

Après une coupure d'eau, mettez l'appareil hors tension en dévissant les fusibles. Laissez le robinet d'eau chaude ouvert jusqu'à ce que l'air se soit échappé, puis revissez les fusibles. L'appareil est alors prêt à fonctionner.

Que faire si l'eau n'est pas suffisamment chaude ?

Vérifiez d'abord le fusible de l'installation domestique. Si le coupe-circuit automatique s'est déclenché, faites-le contrôler par un spécialiste. Réduisez le débit d'eau si la limite de puissance est atteinte ou si la température d'arrivée est trop faible.

Comment régler la température de l'eau ?

Pour augmenter la température, fermez légèrement le robinet d'eau chaude. Pour diminuer la température, ouvrez le robinet d'eau froide. Utilisez la position Économie (e) pour une puissance réduite et Chauffage intensif (II) pour une pleine puissance.

Quel entretien régulier est nécessaire ?

Nettoyez l'appareil avec un chiffon humide sans détergent abrasif. Le détartrage doit être effectué uniquement par un spécialiste. Vérifiez régulièrement les filtres et le limiteur de débit.

Que faire en cas de fuite d'eau ?

En cas de fuite, fermez immédiatement l'alimentation en eau froide et coupez la tension du secteur. Contactez un installateur agréé pour la réparation.

Puis installer le chauffe-eau moi-même ?

L'installation doit être réalisée par un installateur agréé. L'appareil doit être raccordé de manière durable aux conduites d'eau fixes et au réseau électrique avec mise à la terre. Le non-respect peut entraîner des risques de choc électrique.

Comment économiser de l'énergie avec cet appareil ?

Utilisez la position Économie (e) aussi souvent que possible. Pour le lavabo, ouvrez le robinet régulateur à équerre de façon à ce que seule la petite puissance de chauffe s'enclenche.

Pourquoi l'eau n'est-elle pas assez chaude en hiver ?

En hiver, la température d'alimentation en eau peut baisser. Pour compenser, réduisez le débit d'eau au robinet jusqu'à obtenir la température souhaitée.

Que faire si le débit d'eau est trop faible et l'appareil ne démarre pas ?

Nettoyez ou détartrez le crible du robinet ou de la poire de douche. Si le problème persiste, faites nettoyer le crible du robinet régulateur à équerre par un spécialiste.

Quelle est la garantie de cet appareil ?

Les conditions de garantie sont celles publiées par le distributeur dans le pays d'achat. Pour toute réclamation, munissez-vous de la preuve d'achat et contactez le revendeur.

MODE D'EMPLOI DH24400 SIEMENS

Notice de montage et d'utilisation

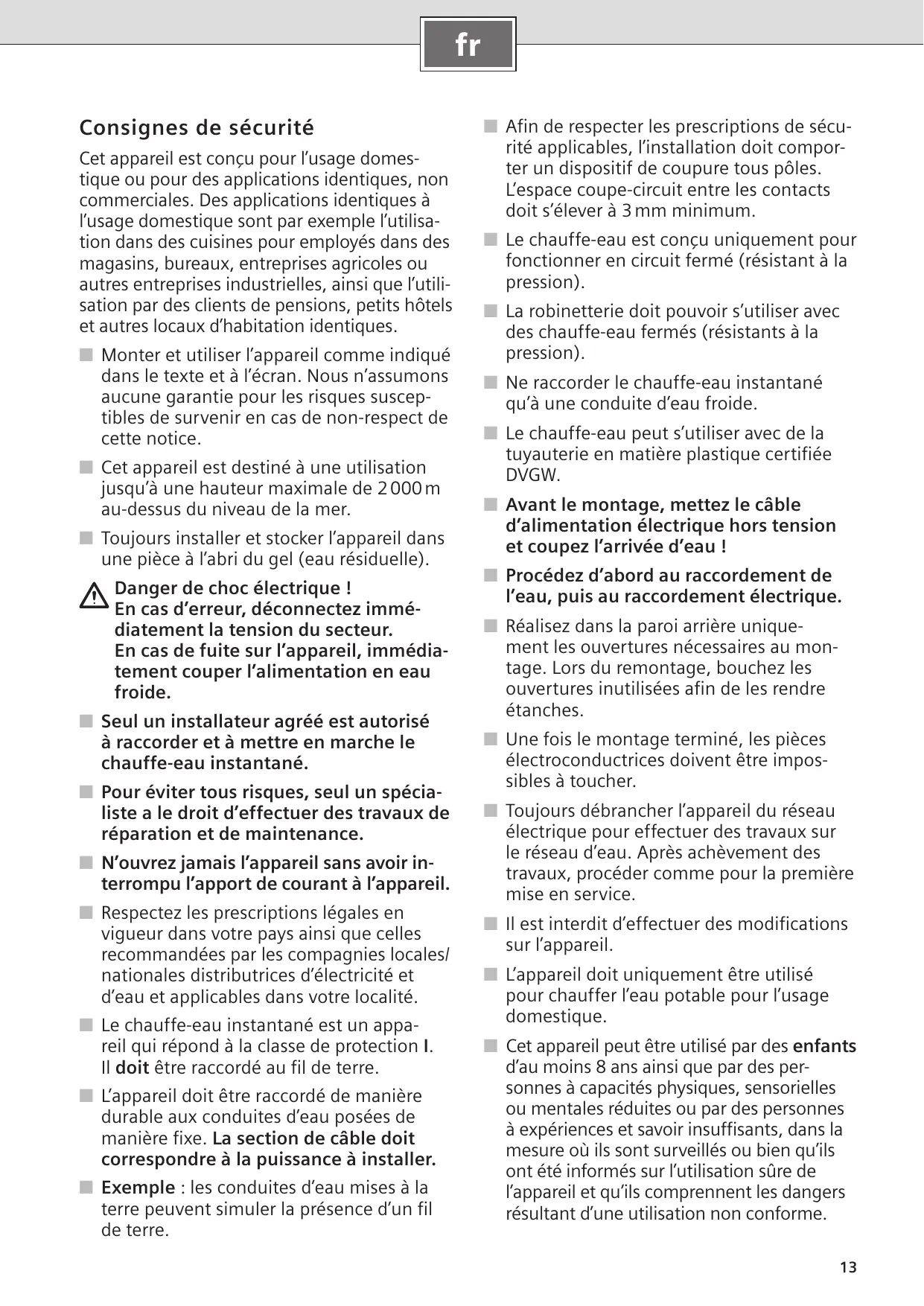

Consignes de sécurité

Cet appareil est conçu pour l'usage domestique ou pour des applications identiques, non commerciales. Des applications identiques à l'usage domestique sont par exemple l'utilisation dans des cuisines pour employés dans des magasins, bureaux, entreprises agricoles ou autres entreprises industrielles, ainsi que l'utilisation par des clients de pensions, petits hôtels et autres locaux d'habitation identiques.

Monter et utiliser l'appareil comme indiqué dans le texte et à l'écran. Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.
Cet appareil est destiné à une utilisation jusqu'à une hauteur maximale de 2000 m au-dessus du niveau de la mer.
Toujours installer et stocker l'appareil dans une pièce à l'abri du gel (eau résiduelle).

Danger de choc électrique ! En cas d'erreur, déconnectez immédiatement la tension du secteur. En cas de fuite sur l'appareil, immédia-tement couper l'alimentation en eau froide.

Seul un installateur agréé est autorisé à raccorder et à mettre en marche le chauffe-eau instantané.

Pour éviter tous risques, seul un spécialiste a le droit d'effectuer des travaux de réparation et de maintenance.

N'ouvrez jamais l'appareil sans avoir interrompu l'apport de courant à l'appareil.

Respectez les prescriptions légales en vigueur dans votre pays ainsi que celles recommandées par les compagnies locales/nationales distributrices d'électricité et d'eau et applicables dans votre localité.

Le chauffe-eau instantané est un appareil qui répond à la classe de protection I. Il doit être raccordé au fil de terre.

L'appareil doit être raccordé de manière durable aux conduites d'eau posées de manière fixe. La section de câble doit correspondre à la puissance à installer.

Exemple : les conduites d'eau mises à la terre peuvent simuler la présence d'un fil de terre.

Afin de respecter les prescriptions de sécurité applicables, l'installation doit comporter un dispositif de coupure tous pôles. L'espace coupe-circuit entre les contacts doit s'élever à 3 mm minimum.
Le chauffe-eau est conçu uniquement pour fonctionner en circuit fermé (résistant à la pression).
La robinetterie doit pouvoir s'utiliser avec des chauffe-eau fermés (résistants à la pression).
- Ne raccorder le chauffe-eau instantané qu'à une conduite d'eau froide.
Le chauffe-eau peut s'utiliser avec de la tuyauterie en matière plastique certifiée DVGW.
Avant le montage, mettez le câble d'alimentation électrique hors tension et coupez l'arrivée d'eau !
Procédez d'abord au raccordement de l'eau, puis au raccordement électrique.
Réalisez dans la paroi arrière uniquement les ouvertures nécessaires au montage. Lors du remontage, bouchez les ouvertures inutilisées afin de les rendre étanches.
Une fois le montage terminé, les pièces électroconductrices doivent être impossibles à toucher.
Toujours débrancher l'appareil du réseau électrique pour effectuer des travaux sur le réseau d'eau. Après achèvement des travaux, procéder comme pour la première mise en service.
Il est interdit d'effectuer des modifications sur l'appareil.
L'appareil doit uniquement être utilisé pour chauffer l'eau potable pour l'usage domestique.
Cet appareil peut être utilisé par des enfants d'au moins 8 ans ainsi que par des personnes à capacités physiques, sensorielles ou mentales réduites ou par des personnes à expériences et savoir insuffisants, dans la mesure où ils sont surveillés ou bien qu'ils ont été informés sur l'utilisation sûre de l'appareil et qu'ils comprennent les dangers résultant d'une utilisation non conforme.

Les enfants ne doivent jamais jouer avec l'appareil. Le nettoyage et la maintenance utilisateur peuvent uniquement être effectués par des enfants s'ils sont sous surveillance.

■ Tenir les enfants à l'écart de l'appareil.
Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.

Le mitigeur et le tuyau d'eau chaude peuvent devenir chauds. En avertir les enfants.
- Ne pas utiliser de détergents agressifs ou solvants.
- Ne pas utiliser de nettoyeur à vapeur.
Seul un spécialiste a le droit de détartrer l'appareil.

La société Siemens vous félicite pour l'achat de son appareil. Vous avez acheté un produit de qualité élevée qui vous apportera beaucoup de plaisir.

Lire attentivement cette notice de montage et d'utilisation, agir en conséquence et la conserver !

Instructions de montage

Montez le chauffe-eau instantané en suivant les indications portées sur les figures. Respectez les consignes du texte.

La partie avec les illustrations figurent au milieu de la notice d'utilisation.

Montage

I. Déballage/Enlèvement du capot

Déballez l'appareil et vérifiez s'il n'a pas subi de dégâts pendant le transport.
- Eliminez l'emballage et, le cas échéant, l'ancien appareil en respectant l'environnement.

II. Préparation du montage

Important : utiliser impérativement le jeu de montage joint.

Fermer l'arrivée d'eau. L'alimentation électrique (câble d'alimentation électrique) doit être mise hors tension. Retirer les fusibles ou éteindre l'appareil.

III. Montage mural

Le chauffe-eau instantané doit être solidement monté contre le mur. Le cas échéant, fixez-le au moyen des vis de réglage inférieures.
L'écart par rapport au mur est variable. Vous pouvez ainsi compenser les inégalités du mur.
La gaine doit bien enserrer le cordon d'alimentation. Si elle a été endommagée pendant le montage, bouchez les trous pour les rendre étanches à l'eau.

IV. Raccordement de l'eau

Le chauffe-eau doit être purgé. Pour ce faire, ouvrir complètement le robinet d'eau chaude et laisser l'eau s'écouler pendant une minute.
Le limiteur de débit doit obligatoirement être monté dans la conduite d'arrivée d'eau froide.

v. Branchement électrique

La borne de branchement au secteur peut être montée en haut ou en bas. La gaine du câble d'alimentation doit pénétrer au moins de 40 mm dans l'appareil.

Remarque sur l'installation

L'installation d'appareils pas prêts au branchement doit être effectuée par l'exploitant de réseau ou par une entreprise spécialisée habilitée, laquelle vous aide également à obtenir l'accord de l'exploitant de secteur respectif pour l'installation de l'appareil.

vi. Mise en service

L'appareil est conforme à la norme CEI 61000-3-12.

Par faible pression d'eau, vérifiez si la position II s'enclenche automatiquement lorsque plusieurs plusieurs robinets d'eau froide sont ouverts simultanément. Si elle ne s'enclenche pas, enlevez le limiteur de débit (voir les informations supplémentaires A).
- Expliquez à l'utilisateur le fonctionnement du chauffe-eau instantané.

A B Informations supplémentaires

Si votre installation domestique présente une pression d'eau faible et si, pour cette raison, le chauffe-eau ne peut pas fonctionner à pleine puissance, enlevez le limiteur de débit (Figure A, 3).
Circuit commutateur prioritaire si le chauffe-eau doit être combiné à des appareils de chauffage électrique à accumulation (Figure B).

Données techniques

	DH12400	DH18400	DH21400	DH24400	DH40018	DH40021	DH40024
Puissance nominale [kW]	13,2	18	21	24	18	21	24
Tension nominale	400 V3~	400 V3~	400 V3~	400 V3~	400 V3~	400 V3~	400 V3~
Réglage Economie e [kW]
1ère position	-	-	-	-	6	7	8
2ème position	8	12	14	16	12	14	16
Chauffage intensif II [kW]
1ère position	-	-	-	-	9	10,5	12
2ème position	12	18	21	24	18	21	24
Point d'enclenchement [l/min]
1ère position	-	-	-	-	4,0	4,5	5,0
2ème position	3,6	5,0	5,8	6,6	5,0	5,8	6,6
Eau mélangée [l/min] à la puissance nominale
38 °C env.	6,6	9,9	11,6	13,2	9,9	11,6	13,2
50 °C env.(Eau arrivant à une température de 12 °C)	4,5	6,8	7,9	9,1	6,8	7,9	9,1
Pression d'écoulement minimale dans l'appareil* [MPa (bar)]
avec limiteur de débit	0,03 (0,3)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)
sans limiteur de débit	0,02 (0,2)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)
Rayon d'action dans l'eauRésistance électrique spécifique à 15 °C [Ωcm]	≥800	≥1 300	≥1 300	≥1 300	≥1 300	≥1 300	≥1 300
Pression nominale [MPa (bar)]	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Température maximale admissible à l'entrée [°C]	20	20	20	20	20	20	20
Classe d'efficacité énergétique	A	A	A	A	A	A	A
Profil de soutirage	S	S	S	S	S	S	S
Consommation annuelle d'énergie [kWh]	480	481	483	483	481	483	483
Consommation quotidienne de courant [kWh]	2,213	2,215	2,228	2,232	2,215	2,228	2,232
Niveau de puissance acoustique [dB]	15	15	15	15	15	15	15
Efficacité énergétique de la préparation d'eau chaude [%]	38,4	38,4	38,2	38,1	38,4	38,2	38,1

* La perte de pression au mitigeur doit y être ajoutée.

Dimensions

Accessoires en option

Tuyauterie de montage en kit BZ 45U20 : permet d'utiliser le chauffe-eau sous l'évier.
- Interrupteur de priorité (relais de délestage brusque)
BZ 45L21 : pour l'exploitation avec une commutation prioritaire.
Kit de montage BZ 45K23 : pour une installation sur crépi.

Notice d'utilisation

Lire et respecter les consignes de sécurité détaillées figurant au début de cette notice !

■ Important : ne jamais exposer l'appareil au gel !

Danger de choc électrique! En cas d'erreur, déconnectez immédiatement la tension du secteur.

En cas de fuite sur l'appareil, immédiatement fermer la conduite d'eau froide.

Initiation

Le chauffe-eau instantané chauffe l'eau pendant qu'elle circule à l'intérieur. L'appareil consomme du courant uniquement pendant le temps de chauffe.

Éléments de commande

Votre chauffe-eau comporte deux positions :

e Economie – Puissance réduite aux deux tiers

II Chauffage intensif – Pleine puissance

La position e est le réglage idéal pour

le lavabo

la douche

le bidet

Utilisez la position II en conjonction avec un mitigeur, pour obtenir une température élevée ou un grand débit d'eau, par ex. pour

laver la vaisselle

nettoyer

remplir la baignoire

Utilisation de l'appareil

Robinet d'eau chaude ouvert

L'appareil se met en marche et chauffe l'eau lorsque le robinet d'eau chaude est ouvert (Figure E, 1.).

Fermez le robinet d'eau et l'appareil s'éteint à nouveau.

Remarque (ne s'applique pas aux modèles DH12...) : Robinet d'eau chaude légèrement ouvert, le chauffe-eau fonctionne à la moitié de sa puissance dans l'une ou l'autre des positions (e, II) présélectionnées. Robinet d'eau chaude complètement ouvert, l'appareil fonctionne à la pleine puissance présélectionnée.

Pour hausser la température de l'eau

Refermez légèrement le robinet d'eau chaude (Figure E, 2.).

Pour diminuer la température de l'eau

Ouvrez le robinet d'eau froide (Figure E, 3.).

Mise en service suite à une coupure d'eau

■ Mettez l'appareil hors tension (dévissez les fusibles du secteur domestique).
Laissez le robinet d'eau chaude ouvert jusqu'à ce que l'air se soit échappé de la conduite.
■ Revissez les fusibles.

L'appareil est prêt à fonctionner.

Economies d'énergie

Utilisez aussi souvent que possible la position Economie « e ».

Pour le lavabo : ouvrez le robinet régulateur à équerre de façon à ce que seule la petite puissance de chauffe s'enclenche.

Exploitation en hiver

Remarque : en hiver, la température d'alimentation de l'eau peut éventuellement diminuer et en conséquence la température de sortie souhaitée risque de ne plus être atteinte.

Afin de pouvoir compenser cette diminution de la température, réduire la quantité d'eau sur le robinet d'eau de manière à atteindre la température souhaitée pour l'eau chaude.

Nettoyage

Essuyez l'appareil uniquement avec un chiffon humide. N'utilisez aucun détergent abrasif ou récurant.

Remarque : l'appareil ne nécessite normalement pas de détartrage. Néanmoins, si l'eau de votre région est extrêmement dure et si vous prélevez fréquemment de l'eau très chaude, l'appareil risque de s'entartrer. Veuillez vous adresser à notre service après-vente.

Service après-vente

Lorsque vous faites appel au service après-vente, veuillez indiquer les numéros E et FD de votre appareil. Vous trouverez ces numéros à l'intérieur du bandeau de commande dépliant du chauffe-eau instantané.

En cas de panne que faire ?

Attention!

Les réparations ne doivent être effectuées que par un installateur agréé. Un appareil mal réparé peut être très dangereux.

Si votre appareil ne fonctionne pas tel que désiré, la cause est souvent minime. Veuillez contrôler si la panne peut être éliminée d'elle-même en se basant sur les conseils suivants. Vous pouvez de la sorte éviter une intervention du service après-vente et donc économiser des frais.

Panne	Cause	Remède	Qui ?
Débit d'eau trop faible. L'appareil ne se met pas en marche.	Le crible du robinet ou de la poire de douche est bouché.	Retirer le crible, le nettoyer ou le détartrer.	Client
	Le crible du robinet régulateur à équerre est bouché.	Faire nettoyer le crible par un technicien spécialisé.	Spécialiste
	Le robinet régulateur à équerre est bouché.	Ouvrez le robinet d'eau chaude en grand puis ouvrez et fermez à plusieurs reprises le robinet régulateur à équerre. Ensuite, nettoyez le crible du robinet d'eau.	Client
L'eau n'est pas suffisamment chaude.	Le fusible dans l'installation domestique s'est déclenché.	Contrôler le fusible dans l'installation domestique.	Client
	Le coupe-circuit automatique de l'appareil s'est déclenché.	Laisser contrôler le coupe-circuit automatique de l'appareil par un technicien spécialisé. Contrôler la température d'arrivée admissible.	Spécialiste
	La limite de puissance est atteinte. Débit trop élevé et/ou température d'arrivée d'eau froide trop faible.	Réduire le débit au niveau du robinet.	Client
		Par un technicien spécialisé : laisser réguler le débit via une sou-pape d'équerre.Contrôler le limiteur de débit ou utiliser un plus petit	Spécialiste
	Le second niveau de l'appareil ne s'allume pas (le « clic » audible manque).	Retirer le crible du robinet et le net-toyer ou le détartrer.	Client
		Nettoyer le crible du robinet régula-teur à équerre (Figure A, 4.).	Spécialiste
L'appareil se met hors marche pendant le prélèvement d'eau chaude, la température de l'eau baisse.	Joint gonflant dans le robinet d'eau chaude	Appliquer un joint non gonflant dans le robinet d'eau chaude.	Client
Exploitation en hiver : La température de sortie désirée n'est plus atteinte en hiver.	La température d'arrivée a baissé.	Réduire le débit d'eau sur le robinet d'eau jusqu'à ce que la température d'eau chaude désirée soit atteinte.	Client

Si la panne n'a pas pu être éliminée, veuillez appeler le service après-vente.

Élimination

Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment – WEEE).

La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

S'informer auprès du revendeur sur la procédure actuelle de recyclage.

Garantie

Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l'achat. Le revendeur chez qui vous vous êtes procuré l'appareil four-nira les modalités de garantie sur simple demande de votre part.

En cas de recours en garantie, veuillez toujours vous munir de la preuve d'achat.

Purger pendant une minute!

1 minuut ontluchten!

Avenue du Laerbeek 74

Laarbeeklaan 74

1090 Bruxelles – Brussel

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

www.siemens-home.be

BG Bulgaria

BSH Domakinski Uredi Bulgaria EOOD

115K Tsarigradsko Chausse Blvd.

BSH électroménagers S.A.

13-15, ZI Breedeweues

1259 Senningerberg

Tel.: [phone]

Fax: [phone]

mailto:lux-service.electromenager@

bshg.com

Fabriqué par BSH Hausgeräte GmbH titulaire des droits d'utilisation de la marque Siemens AG
