Type de produit	Chauffe-eau électrique bouilleur
Marque	SIEMENS
Modèle	BK52100
Capacité	5 litres (estimation)
Dimensions (H x L x P)	Environ 380 x 260 x 260 mm
Poids	Environ 3,5 kg
Alimentation électrique	230 V ~ 50 Hz, 2000 W
Température maximale	100 °C (eau bouillante)
Fonctions principales	Préparation d'eau chaude, très chaude et bouillante ; mitigeur d'eau froide ; indicateur de quantité ; voyant lumineux de chauffe ; signal sonore d'ébullition ; sélecteur thermostatique avec touche d'enclenchement ; tiroir à produit détartrant
Sécurité	Thermostat de sécurité anti-surchauffe ; arrêt automatique en cas d'évaporation ; protection contre les brûlures (surfaces chaudes) ; installation par spécialiste requise
Entretien	Nettoyage extérieur avec chiffon humide (pas de détergent corrosif) ; détartrage périodique avec produit adapté (100-150 ml) ; rincer plusieurs fois à l'eau claire
Installation	Montage mural vertical ; espace libre d'au moins 30 mm au-dessus ; raccordement à une prise secteur avec terre ; débit d'eau max 10 l/min ; tuyaux de liaison et de trop-plein fournis
Pièces détachées / Réparabilité	Indiquer les numéros E et FD (sous l'appareil) pour le SAV ; réparations réservées aux spécialistes
Contenu de l'emballage	Appareil, plaque de fixation, gabarit de perçage, tuyaux, câble d'alimentation (longueur à vérifier), notice d'utilisation

FOIRE AUX QUESTIONS - BK52100 SIEMENS

Comment utiliser le chauffe-eau BK52100 ?

Remplissez l'appareil d'eau, sélectionnez la température souhaitée (chaude, très chaude ou bouillante) avec le sélecteur thermostatique, puis enclenchez en appuyant sur le bouton. L'appareil s'arrête automatiquement à la température choisie. Pour prélever de l'eau chaude, utilisez le mitigeur. Attention : les surfaces peuvent devenir très chaudes.

Quelle température peut-on obtenir avec ce chauffe-eau ?

L'appareil permet de préparer de l'eau chaude, de l'eau très chaude et de l'eau bouillante à 100 °C, exempte de germes et bactéries. Le mitigeur intégré permet de prélever également de l'eau froide à tout moment.

Comment détartrer le chauffe-eau Siemens BK52100 ?

Versez 1/2 litre d'eau froide dans l'appareil. Ouvrez le tiroir à produit détartrant, versez environ 100 ml de détartrant adapté (max 150 ml si entartrage important). Refermez le tiroir, placez le sélecteur sur température moyenne et mettez en marche. Laissez agir 15 minutes, puis ajoutez 5 litres d'eau, faites chauffer à nouveau et laissez agir 30 minutes. Ensuite, ouvrez le robinet de remplissage pour évacuer lentement la solution par le tuyau de trop-plein. Videz et rincez plusieurs fois à l'eau claire.

Que faire si l'eau ne bout pas alors que la température maximale est sélectionnée ?

Cela indique un entartrage important. Procédez au détartrage comme décrit dans la notice. Si le problème persiste après détartrage, vérifiez le réglage du thermostat et contactez le SAV si nécessaire.

Comment éteindre complètement l'appareil ?

Tournez le sélecteur thermostatique en sens inverse des aiguilles d'une montre jusqu'à la butée. L'appareil s'éteint. Si vous ne l'éteignez pas après ébullition, il se rallumera par intervalles jusqu'à évaporation complète, puis le dispositif anti-surchauffe coupera le chauffage.

Que signifie le voyant lumineux qui s'allume et s'éteint périodiquement ?

Si l'appareil est vide, le voyant clignote car le thermostat de sécurité empêche la surchauffe. Éteignez l'appareil et remplissez-le. Si l'appareil est éteint et que le voyant clignote, débranchez la fiche et contactez le SAV. Cela peut indiquer un défaut.

Peut-on utiliser de l'eau froide en même temps que l'eau chaude ?

Oui, le mitigeur intégré permet de prélever de l'eau froide à tout moment, indépendamment de l'eau chaude ou bouillante. Le robinet d'eau froide est séparé.

Comment entretenir l'extérieur du chauffe-eau ?

Nettoyez l'appareil et le mitigeur uniquement avec un chiffon humide. N'utilisez aucun détergent corrosif ou récurant. Évitez les projections de produit détartrant sur les surfaces.

Quelles sont les consignes de sécurité importantes ?

L'appareil doit être installé par un spécialiste. Le réservoir, le mitigeur et les tuyaux peuvent atteindre 100 °C – éloignez les enfants. Ne posez aucun objet sur l'appareil. Le câble d'alimentation ne doit pas toucher de pièces chaudes. Débranchez avant toute intervention.

Comment contacter le service après-vente (SAV) ?

Avant de contacter le SAV, vérifiez le branchement, le disjoncteur et le refroidissement de l'appareil. Si nécessaire, notez les numéros E et FD situés sous l'appareil et communiquez-les au SAV.

MODE D'EMPLOI BK52100 SIEMENS

Notice d'emploi et de montage

Veuillez lire attentivement la notice d'emploi avant d'utiliser l'appareil pour la première fois.

Consignes de sécurité

L'appareil ne pourrait être installé et mis en service pour la première fois que par un spécialiste qui respectera ce faisant les consignes figurant dans la présente notice de montage. L'eau doit s'écouler normalement par le tuyau d'écoulement et par celui de trop-plein. Le robinet ne doit pas se terminer par un perlateur. Veuillez ne poser aucun objet sur l'appareil. Le câble d'alimentation électrique du chauffe-eau ne doit toucher aucune pièce chaude. - Un chauffe-eau bouilleur devient très chaud pendant le service. Éloignez les enfants. Le réservoir, le mitigeur, le tuyau d'écoulement et celui de trop-plein peuvent atteindre 100°C.

Présentation de votre nouvel appareil

Ce chauffe-eau bouilleur sert à échauffer l'eau potable destinée aux usages domestiques. Il s'installe dans des locaux fermés et à l'abri du gel.

Il vous permet de préparer

• de l'eau chaude
• de l'eau très chaude
• de l'eau bouillante exempte de germes et bactéries.

Le mitigeur permet de prélever à tout moment de l'eau froide.

1 Tiroir à produit détartrant 2 Indicateur de quantité d'eau, en litres 3 Voyant lumineux allumé quand l'eau chauffe 4 Sélecteur thermostatique et touche d'enclenchement 5 Câble de branchement 6 Mitigeur 7 Tuyau d'écoulement 8 Tuyau de trop-plein

1 Remplir l'appareil d'eau 2 Sélectionner la température de chaude à bouillante 3 Enclencher l'appareil : appuyer sur le bouton. 4 Eteindre Lorsque la température sélectionnée est faisible, l'appareil s'est automatiquement. Lorsque l'eau bout, un signal sonore (bourdonnement) se fait entendre. Le chauffage et le voyant s'allument et s'éteignent en alternance avec le signal sonore. 5 Prélever l'eau chaude.

Si l'appareil n'est pas éteint lorsque l'eau bout, celui-ci se rallumera par intervalles jusqu'à ce que l'eau soit entièrement évaporée. Le dispositif anti-surchauffe éteint le chauffage. Tournez le sélecteur du thermostat en sens inverse des aiguilles d'une montre jusqu'à la butée.

L'appareil redevient prêt à fonctionner une fois qu'il a refroidi.

La température de déconnexion peut varier avec un réglage identique pour les raisons suivantes :

L'entartrage. - Des variations de quantités d'eau dans le chauffe-eau. - Si vous avez demandé à l'appareil de chauffer avant qu'il ait complètement refroidi.

Économies d'énergie

Ne faites jamais chauffer une quantité d'eau supérieure à vos besoins. Prélevez-la dès qu'elle a fini de chauffer.

Entretien de l'appareil

N'essuyez l'appareil et le mitigeur qu'avec un essuie-tout humide. N'utilisez aucun détergent corrosif ou récurant.

Détartrage de l'appareil

L'appareil doit être détartré lorsque l'une des situations suivantes se présente avec la température maximale sélectionnée :

L'eau ne bout plus. Le chauffage et le voyant lumineux s'éteignent et s'allument périodiquement sans que l'avertisseur sonore retentisse. L'eau chaude tarde nettement plus longtemps à s'écouler.

Attention

Le produit détartrant peut provoquer des brûlures cutanées. Nettoyez immédiatement les projections de liquide. Veuillez respecter les consignes d'utilisation du fabricant du produit.

1. Verser dans le chauffe-eau bouillir 1/2 litre d'eau froide.
2. Ouvrir le tiroir à détergent jusqu'à la butée
3. Dans le tiroir, verser environ 100 ml (équivalent d'un flacon) de produit détartrant en vente dans le commerce et adapté aux chauffe-eaux bouilleurs, rajouter un peu d'eau pour déplacer le produit.

Si l'entartrage est très écais, hausser la quantité de produit détartrant (150 ml maxi.).

1. Refermer complètement le tiroir.
2. Placer le sélecteur de température sur l'intervalle moyen et mettre en marche. Laisser la solution agir pendant 15 minutes.
3. Ensuite, faire arriver 5 litres d'eau dans le chauffe-eau, le faire chauffer à nouveau puis laisser agir pendant 30 minutes.
4. Ouvrir un peu le robinet de remplissage du chauffe-eau pour que la solution détartrante s'écoule lentement par le tuyau de trop-plein et que le tartre qu'elle contient se dissolve lui aussi.
5. Au bout de 5 minutes, vider le réservoir et le rincer plusieurs fois avec de l'eau propre.

Incidents et dépannage

Si chauffe-eau vide, le voyant lumineux s'allume périodiquement, cela signifie que le thermostat de sécurité incorporé empêche l'appareil de surchauffer. Eteignez l'appareil (tournez le sélecteur thermostatique en sens inverse des aiguilles d'une montre jusqu'à la butée).

Si appareil éteint son voyant s'allume périodiquement, débranchez la fiche mâle de la prise secteur puis prévenez le service après-vente (SAV).

Attention

Seul un spécialiste est habilité à effectuer des réparations sur les appareils électriques. Un appareil mal réparé peut vous faire courir de graves risques.

Avant de vous adresser au service-aprés-venture, prenez la peine au préalable de répondre aux questions suivantes:

La fiche électrique de l'appareil est-elle correctement branchée ? Le disjoncteur ou le fusible de l'installation électrique locale est-il enclenché ou a-t-il lâché ? - À pros une séquence de chauffage préalable, la température de l'appareil a-t-elle eu le temps de redescendre suffisamment ? En répondant à ces simples questions, vous épargnerez peut-être les coûts d'une intervention inutile du service de réparation.

Si vous faites appel aux services du SAV, veuillez indiquer les numéros E et FD de votre appareil. Vous les trouverez contre la face inférieure du chauffe-eau.

Consignes à respecter

Respecter la réglementation légale applicable dans votre pays. Respecter les prescriptions de branchement édictées par la Compagnie nationale/locale de distribution d'électricité et par la compétente des eaux. N'installer l'appareil que dans un local à l'abri du gel. Après le montage:

Expliquez à l'utilisateur comment fonctionne l'appareil et remettez-lui s. v. p. la notice d'emploi.

Étendue des fournitures

• Prévoyez un espace libre d'au moins 30 mm au-dessus du bord supérieur de l'appareil. Voir ses dimensions page 10. Monter le chauffe-eau bien à la verticale. Compenser les inégalités du mur par des raccords intercalaires pour tuyaux. Voir page 10. Pour créer une prise d'eau supplémentaire, procurez-vous dans le commerce un raccord intercalaire (50 mm) pour une dérivation. Voir page 10. Vérifier la longueur du câble d'alimentation électrique. Si nécessaire, équiper l'appareil d'un câble d'alimentation plus long avant de le fixer contre le mur. Voir page 9.

2. Marquer l'emplacement des trous

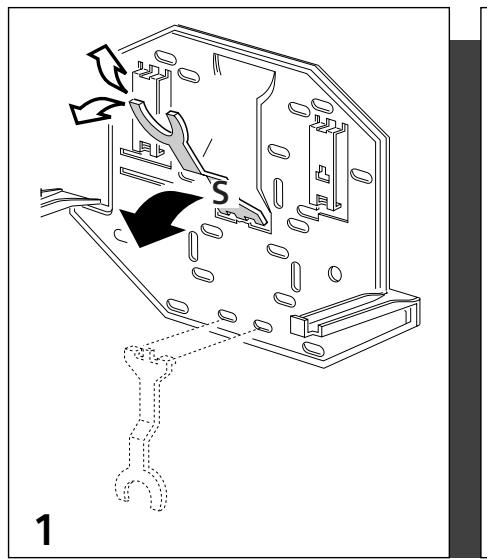

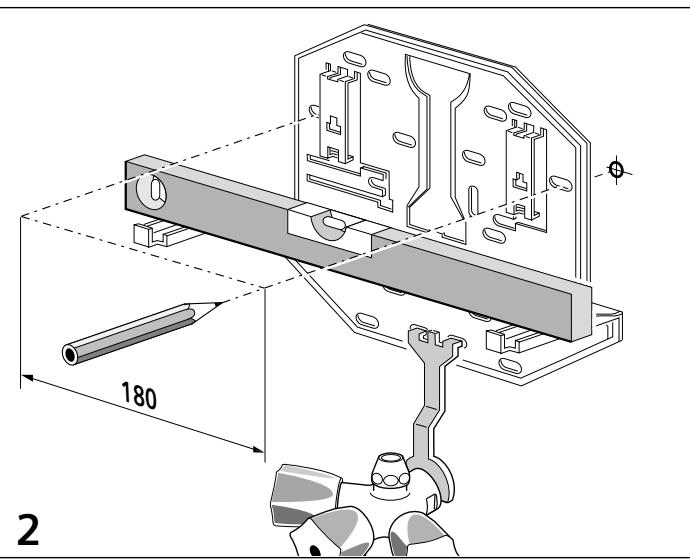

1. Retirer la plaque de fixation équipant l'appareil. Casser le gabarit de perçage « S ». 2. Placer le gabarit contre la plaque de fixation comme le montre la figure puis la poser au-dessus du mélangeur. - Marquer l'emplacement des trous de fixation.

Remarque:

Veiller à ce que la plaque de fixation soit bien à l'horizontal.

Vous pouvez réutiliser les trous/chevilles de fixation qui retenaient l'ancien chauffe-eau. Choisissez à cette fin les trous adéquats ménagés dans la plaque de fixation.

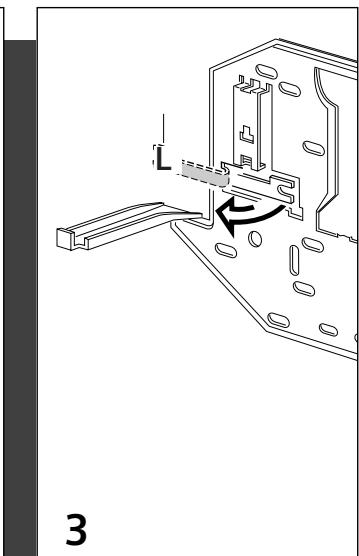

3 Si l'appareil précédent était un chauffe-eau bouilleur SIEMENS BK 0562, plier la patte « L » vers l'extérieur puis utiliser les trous/chevilles de fixation déjà en place.

Positionner le câble d'alimentation « A » dans l'évidement (côté droit ou gauche, suivant la position de la prise secteur). Accrocher l'appareil sur la plaque de fixation. Visser à fond les tuyaux de liaison et d'écoulement. Émancher le tuyau de trop-plein.

Le débit d'alimentation du chauffe-eau ne doit pas dépasser 10 l/min maxi, c'est-à-dire qu'en 6 secondes il ne doit pas arriver plus d'un litre d'eau dans l'appareil.

Ouvrir le robinet « G » en grand. Pour régler le débit, tourner d'un demi-tour maxi la vis d'étranglement « D » située sous la face inférieure du mitigeur.

6. Branchement électrique

Ne brancher la fiche mâle de l'appareil qu'à une prise secteur à contacts de terre installée réglementairement. N'utilise jamais de prise multiples. Si nécessaire, équipez l'appareil d'un cable d'alimentation plus long. Voir page 9. Ne brancher la fiche mâle de l'appareil dans la prise secteur à contacts de terre qu'une fois l'appareil monté contre le mur.

Attention

Avant de changer le câble, débrancher la fiche du secteur.

Écart variable par rapport au mur

Si l'appareil ne doit pas toucher le mur, utilise un raccord intercalaire pour tuyau en vente habituelle dans le commerce, puis incurver en conséquence l'écarteur « A »

1 Montage contre le mur. 2 Montage avec intercalage d'un raccord a, longueur 30mm en vente habituelle dans le commerce. 3 Montage avec intercalage d'un raccord b, longueur 50 mm en vente habituelle dans le commerce, équipé d'une dérivation pour brancher un robinet supplémentaire.

Dimensions de l'appareil

E1 Chauffage H1 Voyant lumineux H2 Avertisseur sonore N1 Limiteur du sélecteur thermostatique N2 Régulateur du point d'ébullition N3 Thermostat de sécurité X1 Raccordement au secteur
