MODE D'EMPLOI BOT610MXD THOMSON

Vou venez d'acquérir un four THOMSON et nous vous en remercions.

Nous avons mis dans cet apparéil toute notre passion, notre savoir-faire pour qu'il réponde au mieux à vos besoin. Innovant,performant,nous l'avons concu pour qu'il soit aussi toujours facile à utiliser.

Vous trouvrez également dans la gamme des produits THOMSON, un vaste choix de cusinières, de jours à micro-ondes, de tables de cuisson, de hottes aspirantes, de lave-vaisse, de lave-linge, de seche-linge, de réfrigerateurs et congélateurs que vous pourez coordonnner à votre four THOMSON.

Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

THOMSON

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :Avont de me

Avant de mettre votre apparéil en marche, veuilles lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plusrapidement avec son fonctionnement.

SOMMAIRE

FR

1 / A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 04
• Respect de l'environnement 05

2 / INSTALLATION DE VOTRE APPAREIL

• Choix de l'emplacement 06
• Encastrement 06
  Raccordement electrique 07
• Changement de cable d'alimentation 08

3 / DESCRIPTION DE VOTRE APPAREIL

Accessoires 09

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

Nettoyage de la surface extérieure 11
Nettoyage de la porte Démontage de la porte 11 Remontage de la porte 12
Démontage des gradins fils 13
Information sur Pyrolyse 14

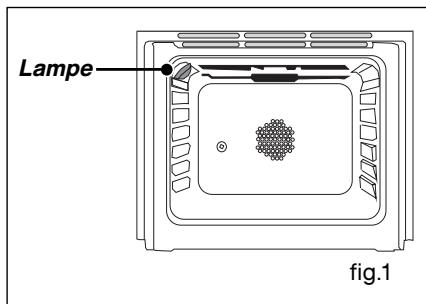

• Remplacement de la lampe du four 15

6/EN CAS D'ANOMALIES DE FONCTIONNEMENT 16

7/ SERVICE APRES-VENTE 17

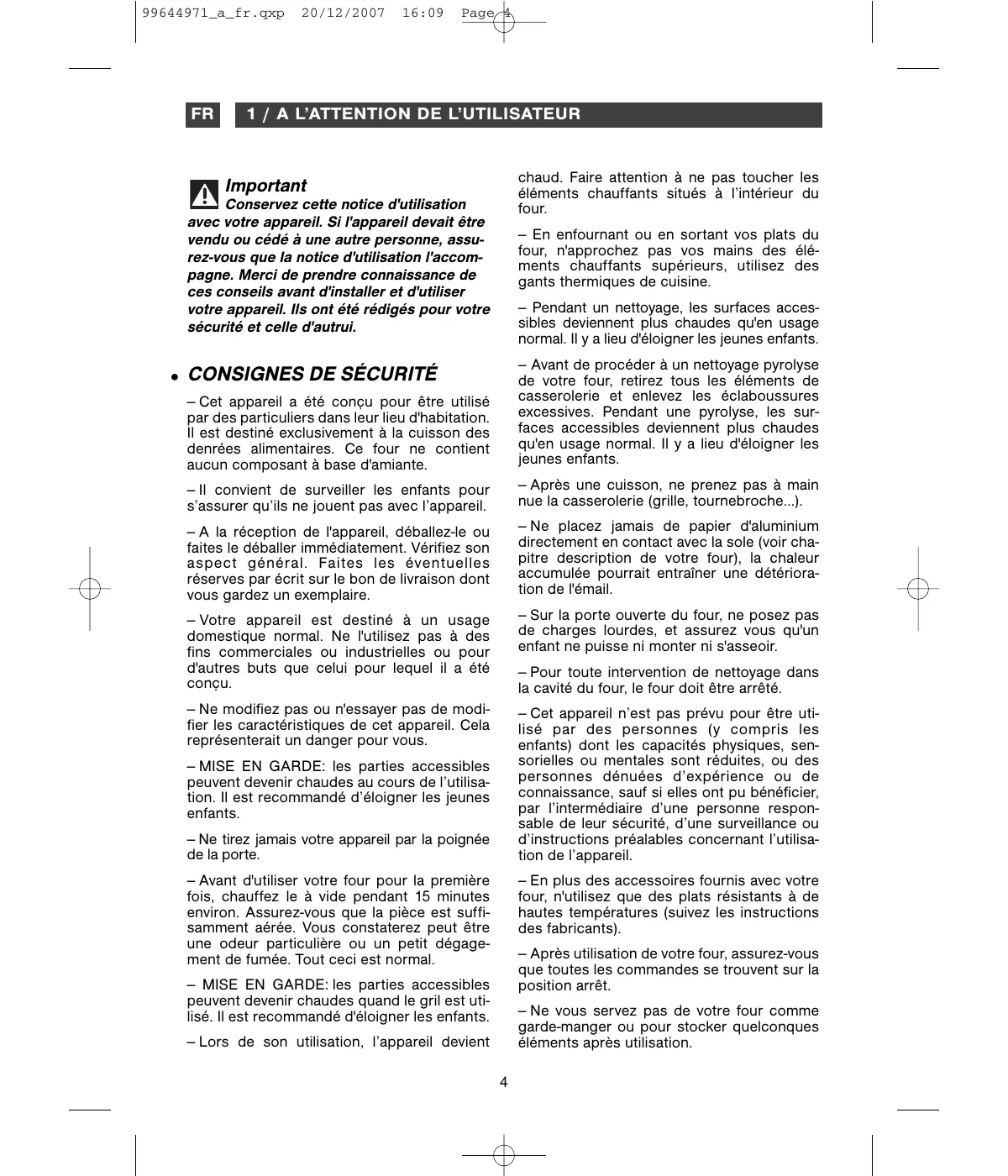

FR 1 / A L'ATTENTION DE L'UTILISATEUR

Important Conservez c

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre apparéil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

CONSIGNES DE SECURITÉ

• Cet apparéil a été concu pour être utilisé par des particuliers dans leur lieu d'habitation. Il est destiné exclusivement à la cuisson des denrées alimentaires. Ce four ne contientaucun composant à base d'amiate.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
  -A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
  -Votre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu.
• Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• MISE EN GARDE: les parties accessibles peuvent devenir chaudes au cours de l'utilisation. Il est recommendé d'éloigner les jeunes enfants.
• Ne tirez jamais votre apparéil par la poignée de la porte.
  -Avant d'utiliser votre four pour la première fois,chauffez le a vide pendant 15 minutes environ.Assurez-vous que la piece est suffisamment aerée.Vous constaterez peut etre une odeur particuliere ou un petit dégagement de fumee.Tout ici est normal.
• MISE EN GARDE: les parties accessibles peuvent devenir chaudes quand le grill est utilisé. Il est recommendé d'éloigner les enfants.
  -Lors de son utilisation, l'appareil devient

chaud. Faire attention à ne pas toucher les éléments chauffants situés à l'intérieur du four.

• En enfournant ou en sortant vos plats du four, n'approche pas vos mains des éléments chauffants supérieurs, utilisez des gants thermiques de cuisine.
• Pendant un nettoyage, les surfaces accessibles deviennent plus chaudes qu'en usage normal. Il y a lieu d'éloigner les jeunes enfants.
• Avant de procéder à un nettoyage pyrolyse de votre four, retirez tous les éléments de casserolerie et enlevez les éclaboussures excessives. Pendant une pyrolyse, les surfaces accessibles deviennent plus chaudes qu'en usage normal. Il y a lieu d'éloigner les jeunes enfants.
• ÀpRES une cuisson, ne prenez pas à main.
  nue la casserolerie (grille, tournebroche...).
• Ne placez jamais de papier d'aluminium directement en contact avec la sole (voir chapitre description de votre four), la chaleur accumulée pourrait entrainer une dépréciation de l'email.
• Sur la porte ouverte du four, ne posez pas de charges lourdes, et assurez vous qu'un enfant ne puisse ni monter ni s'asseoir.
  -Pour toute intervention de nettoyage dans la cavity du four, le four doit etre arrete.
  -Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de reconnaissance, sauf si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
• En plus des accessoires fournis avec votre four, n'utilise que des plats résistants à de haute températures (suivez les instructions des fabricants).
• Àprousutilisationdevoreture,assurez-vous que toutes les commandes se trouvent sur la position arrêt.
• Ne vous servez pas de votre four comme garde-manger ou pour stocker quelconques éléments après utilisation.

1 / A L'ATTENTION DE L'UTILISATEUR

FR

• N'utilise jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).
• Pour votre sécurité, votre four est équipé d'un ARRET AUTOMATIQUE, si par mègarde vous oubliez d'éteindre libre four. ÀpRES 23h30 de fonctionnement, la fonction AS (Auto Stop) s'active et votre four s'arrête de chauffer. AS ou Auto Stop s'affiche à la place de l'heure et une série de bips successifs est émise pendant un certain temps.

- RESPECT DE L'ENVIRONMENT

• Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conte-neurs municipaux prévus à cet effet.
• Notre apparéil contient également de nombreux matérielles recyclables. Il est donc marquè de ce logo afin de vous indiquer que les apparéils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage

des apparèils qu'organise votre fabricant sera ainsi réalisé dans les mêlures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mai

rie ou à votre revendeur pour connaître les points de collecte des apparciels usagés les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention L'installation

L'installation est réservée aux installateurs et techniciens qualifiés.

Cet apparéil est conforme aux directives européennes suivantes :

• Directive Basse Tension 2006/95/CE pour l'apposition du marquage CE.
• Directive Compatibilité Electromagnétique 89/336/CEE modifiée par la directive 93/68/CEE pour l'apposition du marquage CE.
• Règlement CE n^ 1935/2004 concernant les matériaux et objet destinés à entraîr en contact avec des denrées alimentaires.

FR 2 / INSTALLATION DE VOTRE APPAREIL

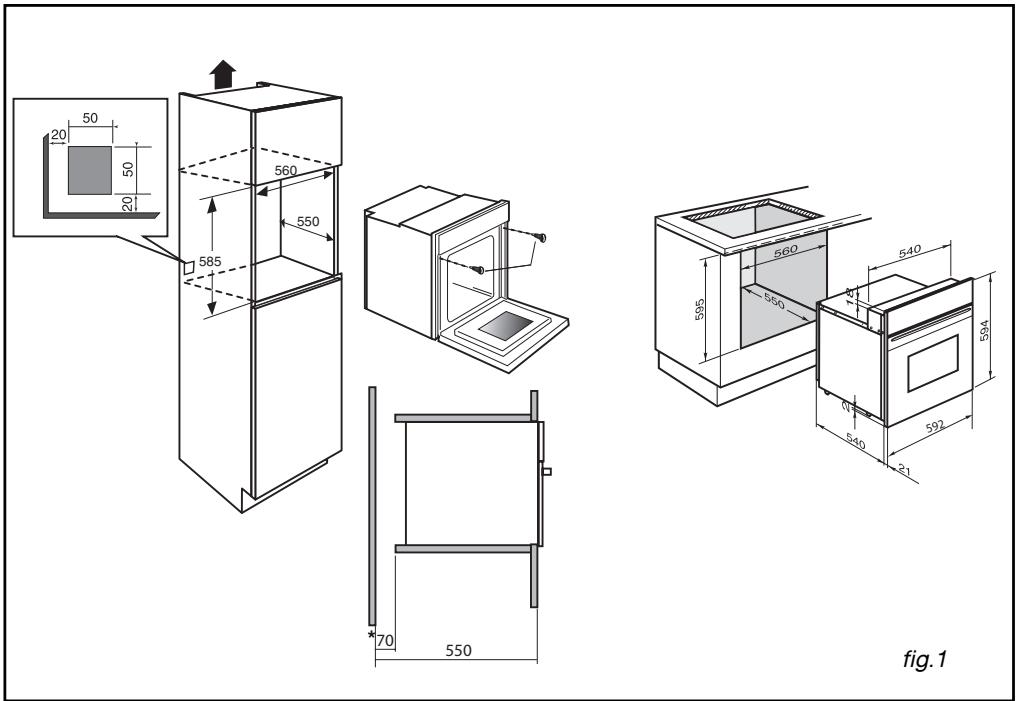

CHOIX DE L'EMPLACEMENT ENCASTREMENT

Les schémas ci-dessus déterminent les cotes d'un meuble qui permettra de recevoir votre four.

Le four peut indifféremment être installé sous un plan de travail ou dans un meuble en colonne (ouvert* ou fermé) ayant les dimensions d'encastrement adaptées (voir schéma ci contre).

Votre four possede une circulation d'air optimise quipermet d'obtenir des résultats de cuisson et de nettoyage remarquables en respectant les éléments suivants :

• Centrez le four dans le meuble de façon à garantir une distance mini de 5 mm avec le meuble voisin.
• La matière du meuble d'encastrement ou le revêtement de celui-ci doit résister à la chaleur.
• Pour plus de stabilité, fixez le four dans le meuble par 2 vis au travers des troups prévus à cet effet sur les montants lateraux (fig.1).

Pour ce faire :

1) Retirez les cache vis en caoutchouc pour acceder aux trous de fixation.
2) Effectuez un trou dans la paroi du meuble pour éviter l'éclatement du bois.
3) Fixez le four avec les 2 vis.
4) Remettez les cache vis en caoutchouc (ceux-ci servent également à amortir la fermetre de la porte du four).
(^*) si le meuble est ouvert, son ouverture doit etre de 70 mm (maxi).

Pour etre assuredavoir une installation conforme,n'hesitez pas a faire appel a un specialiste electromenager.

2 / INSTALLATION DE VOTRE APPAREIL

FR

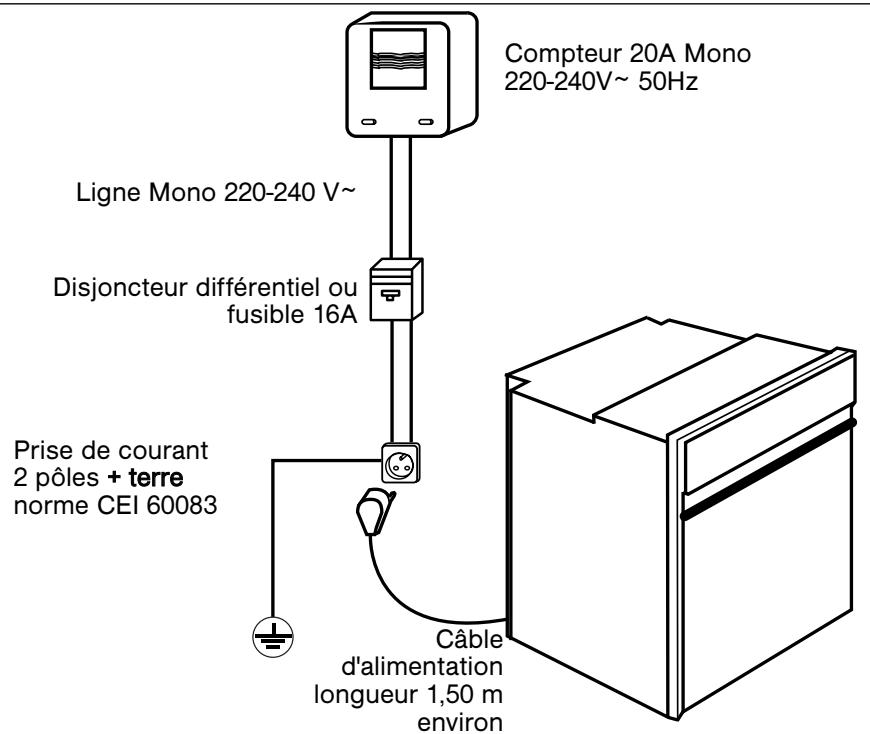

RACCORDEMENT ELECTRIQUE

La sécurité électrique doit être assurée par un encastrement correct. Lors de l'encastrement et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retires.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon etat,
• le diamètre des fils est conforme aux règles d'installation.

Votre four doit etre branché avec un cordon d'alimentation (normalise) à 3 conducteurs de 1,5mm^2 (1ph + 1N + terre) qui doivent etre raccordés sur reseau 220 - 240V monophasé

par l'intermédiaire d'une prise de courant 1ph +1 neutre ^+ terre normalisée CEI 60083 ou d'un dispositif a coupure omnipolaire conformément aux regles d'installation.

Le fil de protection (vert-jaune) est relié à la borne 1一 de l'appareil et doit être relié à la terre de l'installation.

Dans le cas d'un branchement avec prise de courant, celle-ci doit être accessible après installation.

Le fusible de l'installation doit etre de 16 amperees.

FR 2 / INSTALLATION DE VOTRE APPAREIL

Notre responsabilité ne saurait être engagée en cas d'accident ou d'incident consécutif à une mise à la terre inexistante, défectueuse ou incorrecte.

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.

Si le four présente une quelconque anomalie, débranche z'appareil ou enlevez le fusible correspondant à la ligne de branchement du four.

- CHANGEMENT DE CABLE D'ALIMENTATION

• Le cable d'alimentation (H05 RR-F, H05 RN-F ou H05 VV-F) doit avoir une longueur suffisante pour être raccordé au four à encastrer posé au sol devant le meuble.
  Pour cela l'appareil doit être déconnecté du réseau :
• Ouvrez la trappe située en bas à droite du capot arrêté en dévissant les 2 vis, puis faîtes pivoter la trappe.
• Dénudez chaque fil du nouveau cable d'alimentation sur 12mm.
  -Torsadez soigneusement les brins.
• Desserrez les vis du bornier et retirez le cordon d'alimentation à changer.
• Introduisez le cable d'alimentation par le côte du capot dans le serre-cable situé à droite du bornier.
  Tous les brins des fils d'alimentation doivent etre emprisonnés sous les vis.
• Le fil de la phase sur la borne L.
• Le fil de terre couleur vert-jaune doit être relié à la borne
• Le fil du neutre (bleu) sur la borne N.
• Vissez à fond les vis du bornier et vérifie le branchement en tirant sur chaque fil.
  -Fixez le cable au moyen du serre-cable situé à droite du bornier.
  -Refermez la trappe a l'aide des 2 vis.

3 / DESCRIPTION DE VOTRE APPAREIL

FR

- ACCESSOIRES (suivant modele)

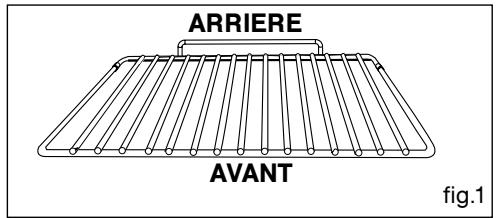

Grille sécurité avec poignée (fig.1)

La grille équipée à l'arrière d'une sécurité antibasculément peut être utilisé pour supporter tous les plats et moules contenant des alimentés à cuire ou à gratiner.

Elle sera utilisé pour les grillades (àposer directement dessus).

FR 3 / DESCRIPTION DE VOTRE APPAREIL

- ACCESSOIRES (suivant modele)

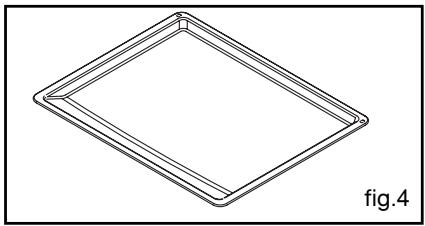

Il sert de plat à gâteaux et dispose d'un rebord incliné. Il s'utilise pour la cuisson de pâtisseries telles que choux à la crème, meringues, madeleines, pâtes feuilletées...

- Plat multi usages 45 mm (fig.5)

Inséré dans les gradins sous la grille, il recueillesus et les graisses des grillades, il peutetreutiliseà demi remplid'eau pour des cuissons au bain-marie.

Evitez demettre dans la letchefrite des rotis ou des viandes car vous aurez systematiquement d'importantes projections sur les parois du four.

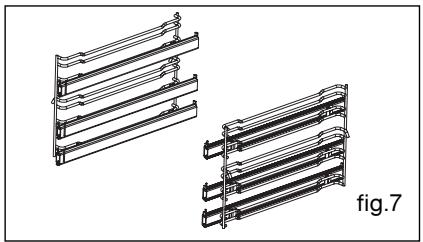

- Support de plat sortant (fig.7)

Gracé à ce système, vous pouvez extraire entièrement votre plat et acceder très facilement à vos mets en cours de cuisson.

A retirer du four avant de démarrer un nettoyage pyrolyse.

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

FR

- NETTOYAGE DE LA SURFACE EXTERIEURE

Pour nettoyer la fenêtre du programmateur électronique, ainsi que la porte du four, utilisez un chiffon doux, imbibé de produit à vitre.

N'utilisez pas de crèmes à récurer, ni d'éponge grattoir.

- NETTOYAGE DE LA PORTE (modèle AVEC fonction PYROLYSE)

- Démontage de la porte

Attention

Avant de proceder au declippage de la glace, laissez refroidir l'appareil.

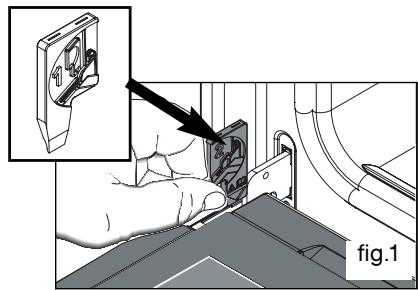

• Ouvrez complètement la porte et la bloquer à l'aide de deux butées rouges (fig.1).

Elles sont fournies dans la pochette plastique de votre apparéil.

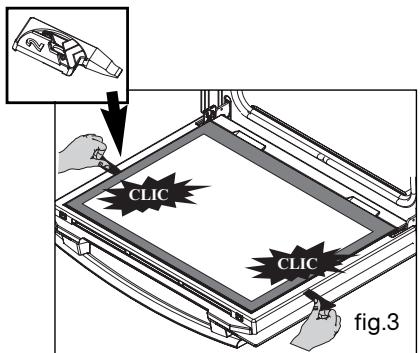

• Retirez la première glace clipée de la maniere suivante:

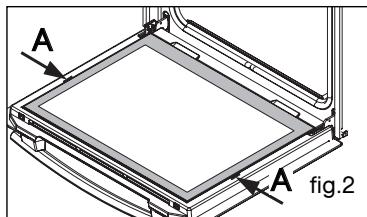

Insérez les deux autres butées rouges dans les emplacements A prévus à cet effet (fig.2).

Faire levier sur ces pieces afin de déclipper la glace (fig.3).

-Nettoyezvoire glacea l'aide d'une épongedouce et de produit vaisse.

Ne pas immerger la glace dans l'eau.

Ne pas utiliser de crèmes à récurer, ni d'éponges gratantes. Rincez à l'eau claire et essuyez avec un chiffon non pelucheux.

Attention Ne pas utilise

Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entrainer l'éclatement du verre.

FR 4/ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

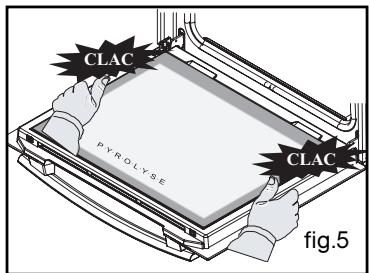

- Remontage de la porte

• Si nécessaire, retirez l'ensemble des glaces interieures de la porte. Cet ensemble est composé d'une ou deux glaces selon modèle avec à chaque coin une butée caoutchouc noire (fig.4).

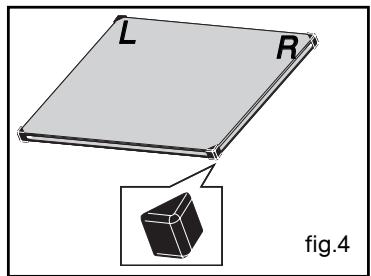

• Àpres nettoyage, repositionnez vos quatre coins caoutchouc enPNANT soin que sur la glace soit indiqué:

• en haut à gauche : L

• en haut à droite : R

Placez votre ensemble de glaces intérieures dans la porte afin que L et R se situent cotochéarnières.
- Si vous four est équipé d'une seule glace interieure, celle-ci doit se trouver au plus proche de la glace clipée.

Votre apparéil est de nouveau opérationnel.

Attention

Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entrainer l'éclatement du verre.

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

FR

- DEMONTAGE DES GRADINS FILS

Avant de procéder au démontage, laisser refroidir l'appareil et vérifier que le sélecteur de cuisson est sur la position ARRET.

Attention - Pour tout

Attention

• Pour toute intervention de nettoyage

Dans la cavite, le four doit être arrêté.

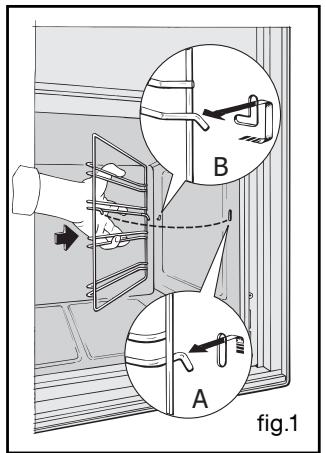

• Parois latérales avec gradins fils :

Décrochez le gradin fil (B fig.2) à l'avant en le soulevant (schéma A fig.1). Tirez vers soi l'ensemble du gradin, le soulever afin de décrocher l'attache de fixation arrière

(schéma B fig.1).

FR 4/ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

- QU'EST-CE QU'UNE PYROLYSE?

• La pyrolyse est un cycle de chauffe de la cavité du four à très haute température qui permet d'éliminer toutes les salissures qui proviennent des éclaboussures ou des débordements. Les fumées et odeurs dégagées sont détruites par le passage dans un catalyseur.
  -La pyrolyse n'est toutefois pas nécessaire après chaque cuisson, mais seulement si le degré de salissure le justifie.
• Par mesure de sécurité, l'opération de nettoyage ne s'effectue qu'après blocage automatique de la porte. Dès que la température à l'intérieur du four dépasse les températures de cuisson, il est impossible de déverrouiller la porte même en positionnant la manette «selecteur de fonctions» sur 0.

DANS QUEL CAS FAUT-IL EFFECTUER UNE PYROLYSE?

Votre four fume lors d'un préchauffage ou fume enormément lors d'une cuisson.

Votre four dégage une oedur à froid désagréable suite à différentes cuissons (mouton, poisson, grillades...).

Cuissons peu salissantes	Biscuits, légumes, pâtisseries, quiches, soufflés...	Cuissons sans éclaboussures : une pyrolyse n'est pas justifiée.
Cuissons salissantes	Viandes, poissons (dans un plat), légumes farcis.	La pyrolyse peut se justifier toutes les 3 cissons.
Cuissons très salissantes	Grosses pièces de viandes à la broche.	La pyrolyse peut se faire après une cisson de ce type, si les projections ont été importantes.

Conseil

Il ne faut pas attendre que le four soit charge de graisse pour effectuer ce nettoyage.

Mise en garde S'assurer que I'a

S'assurer que l'appareil est deconnecté de l'alimentation avant de replacer la lampe pour éviter tout risque de chic électrique. Intervenez lorsque l'appareil est refroidi.

La lampe est accessible:

A l'intérieur du four (fig.1).

L'ampoule se situe au plafond de la cavité de votre four.

• Dévissez le hublot vers la gauche (fig.2),
  -Tirez I'ampoule.

\section*{Caracteristiques de l'ampoule :}

-15W,
-220-240V\~
- 300^
-E14.
- Changez l'ampoule puis remontez le hublot et rebranchez votre four.

Conseil

Pour dévisser le hublot et la lampe, utilisez un gant de caoutchouc qui facilitera le demontage.

FR 6/EN CAS D'ANOMALIES DE FONCTIONNEMENT

Vous avez un doute sur le bon fonctionnement de votre four, ceci ne signifie pasforcement qu'il y a une panne. Dans tous les cas, vérifie les points suivants :

VOUS CONSTATEZ QUE...	LES CAUSES POSSIBLES	QUE FAUT-IL FAIRE?
Votre four ne chauffe pas.	- Le four n'est pas branché. - Le fusible de votre installation est hors service. - La température sélectionnée est trop BASSE.	→ Branchez Your four. → Changez le fusible de votre installation et vérifie sa valeur (16A). → Augmentez la température sélectionnée.
* Le cadenas clignote.	- Défaut de verrouillage de la porte.	→ Faire appel au ServiceAprès-Vente.
La lampe de votre four ne fonctionné plus.	- La lampe est hors service. - Notre four n'est pas branché ou le fusible est hors service.	→ Changez la lampe. → Branchez Your four ou changez le fusible.
* Le nettoyage par pyrolyse ne se fait pas.	- La portec est mal fermée. - Le système de verrouillage est défectueux.	→ Vérifiez la fermeture de la porte. → Faire appel au ServiceAprès-Vente.
Votre four émet des bips.	- En cours de cuisson. - En fin de cuisson.	→ La température de consigne de votrechoix est atteinte. → Notre cuisson programmée est terminée.
Le ventilateur de refroidissement continue de tourner à l'arrêt du four.	- La ventilation fonctionnellependant 1 heures maximum après la cuisson, ou lorsque la température de votre four est supérieure à 125°C - Si pas d'accuté après 1 heures.	→ Ouvrir la portec pour accélérer le refroidissement du four. → Faire appel au ServiceAprès-Vente.

• Pour les modèles avec fonction pyrolyse uniquement.

Attention - Les répar

• Les réparations sur l'appareil doivent être effectuées uniquement par des professionnelles. Les réparations non effectuées dans les règles peuvent être source de dangers pour l'utilisateur.

Conseil Dans tous

Dans tous les cas, si votre intervention n'est pas suffisante, contactez sans attendre le Service après-venture.

7 / SERVICE APRES-VENTE

FR

- INTERVENTIONS

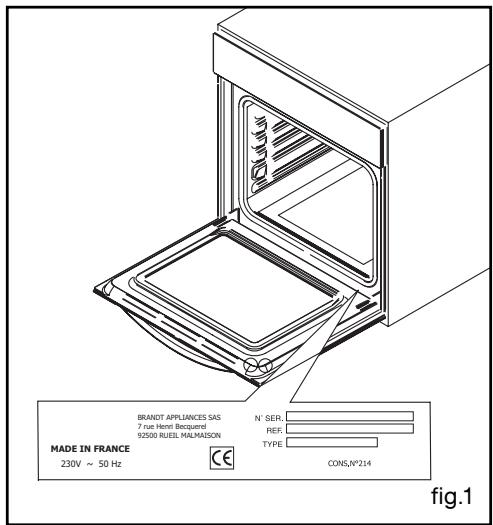

Les évventuelles interventions sur votre apparéil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la ↔reference complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (fig.1).

PIÉCES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détachéées certifiées d'origine.

THOMSON

Dear Customer,
