Type de produit	Meuleuse d'angle (meuleuse électrique)
Marque	AEG
Modèle	WSB 230 S
Puissance nominale	2300 W
Puissance utile	1400 W
Vitesse à vide max.	6600 min⁻¹
Diamètre max. du disque	230 mm
Filetage de l'arbre	M14
Poids (sans câble)	5,7 kg
Alimentation	230 V, 50/60 Hz, monophasé
Classe de protection	II
Niveau de pression acoustique	95 dB (A)
Niveau de puissance acoustique	108 dB (A)
Vibration (main-bras)	4,0 m/s²
Fonctions principales	Tronçonnage et ponçage du métal et de la pierre
Poignée supplémentaire	Oui (fournie)
Capot de protection	Obligatoire pour les travaux de tronçonnage et d'ébarbage
Limitation du courant de démarrage	Oui (pas de déclenchement du fusible 16 A)
Entretien	Nettoyer régulièrement les orifices de ventilation ; utiliser uniquement des pièces et accessoires AEG
Sécurité	Port obligatoire de lunettes de protection, gants et masque recommandés ; déconnecter la machine avant tout entretien
Pièces détachées	Disponibles auprès du service après-vente AEG (indiquer le numéro à 10 chiffres de la plaque signalétique)
Informations générales	Conforme aux normes EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, directives 98/37/CE et 89/336/CEE

FOIRE AUX QUESTIONS - WSB 230 S AEG

Quel est le diamètre maximal du disque pour la meuleuse AEG WSB 230 S ?

Le diamètre maximal du disque est de 230 mm.

Quelle est la puissance nominale de l'AEG WSB 230 S ?

La puissance nominale est de 2300 W, avec une puissance utile de 1400 W.

Comment changer le disque sur la meuleuse AEG WSB 230 S ?

Débranchez toujours la machine avant de changer le disque. Utilisez la clé fournie pour desserrer l'écrou du flasque, retirez l'ancien disque, montez le nouveau en respectant le sens de rotation, puis serrez l'écrou. Vérifiez que le disque tourne librement avant de remettre la machine en marche.

Quels accessoires sont disponibles pour l'AEG WSB 230 S ?

Les accessoires AEG recommandés incluent des disques de tronçonnage et de ponçage, des brosses métalliques, des supports de ponçage, etc. Consultez le catalogue d'accessoires AEG pour plus d'options.

Quelles sont les précautions de sécurité à prendre lors de l'utilisation ?

Portez toujours des lunettes de protection, des gants et un masque anti-poussière. Utilisez la poignée supplémentaire et le capot de protection. Ne travaillez jamais sans capot pour les travaux de tronçonnage. Débranchez la machine avant tout réglage ou entretien.

Comment nettoyer la meuleuse AEG WSB 230 S ?

Nettoyez régulièrement les orifices de ventilation du moteur avec un pinceau ou de l'air comprimé. En cas d'utilisation intensive (ponçage de métal), un nettoyage intérieur approfondi est nécessaire pour enlever les dépôts métalliques.

Où puis-je trouver des pièces de rechange pour l'AEG WSB 230 S ?

Les pièces de rechange sont disponibles auprès du service après-vente AEG. Indiquez le numéro à dix chiffres situé sur la plaque signalétique de votre appareil pour obtenir la bonne pièce.

La meuleuse AEG WSB 230 S a-t-elle un démarrage progressif ?

Oui, elle est équipée d'une limitation du courant de démarrage qui réduit l'appel de courant pour éviter de faire sauter un fusible de 16 A.

Quelle est la vitesse à vide de l'AEG WSB 230 S ?

La vitesse à vide maximale est de 6600 min⁻¹.

Puis-je utiliser la meuleuse AEG WSB 230 S pour le polissage ?

Oui, en utilisant les accessoires appropriés comme des disques de polissage et des supports adaptés. Assurez-vous que la vitesse de l'accessoire est compatible avec celle de la machine.

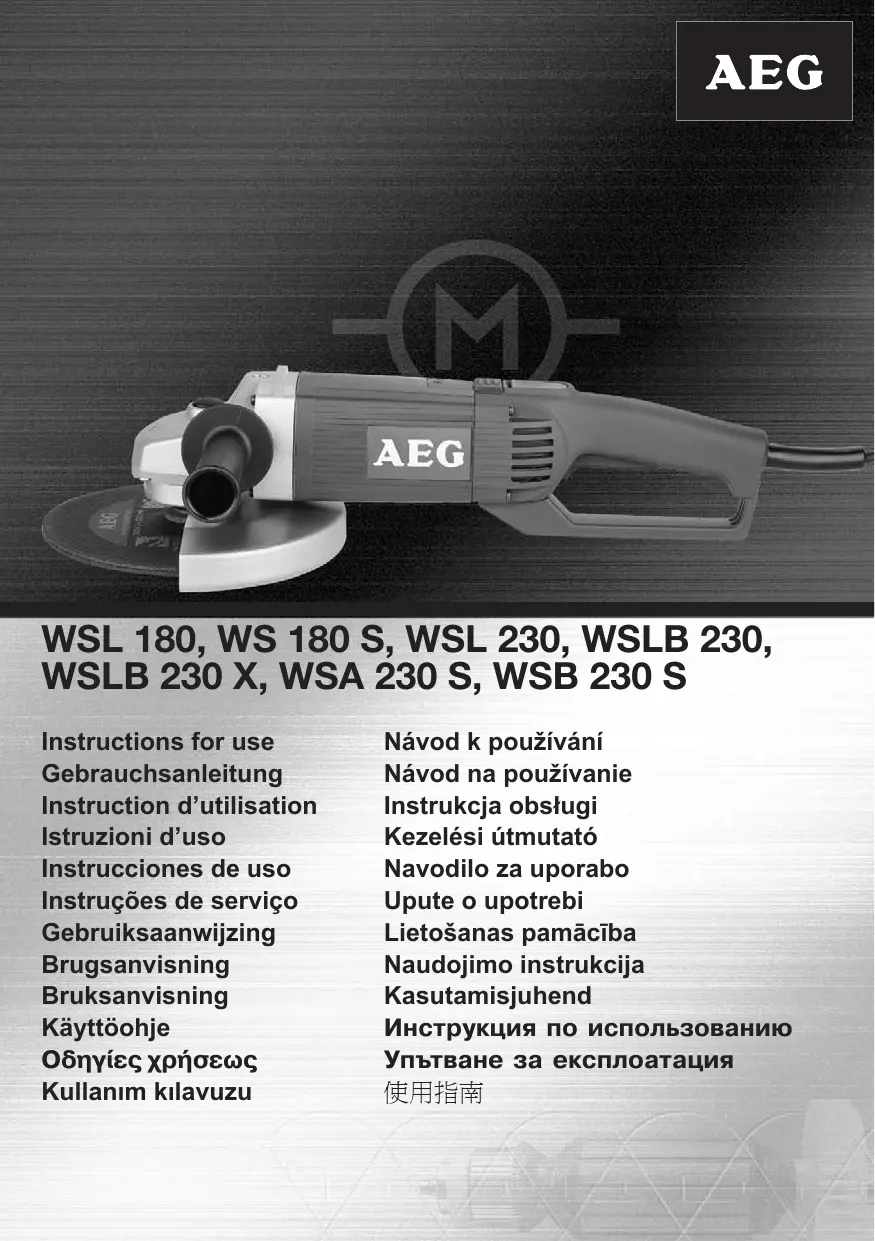

MODE D'EMPLOI WSB 230 S AEG

Instructions d'utilisation

CHARACTERISTIQUES TECHNIQUES	WSL 180	WS 180 S	WSL 230WSLB 230	WSLB 230 X	WSA 230 SWSB 230 S
					230 V 110 V
Puisance nominale de reception (W)	2000	2300	2000	2000	2300
Puisance utile (W)	1200	1400	1200	1200	1400
Vitesse à vide max. (min-1)	8500	8500	6600	6600	6600
Diamètre de disque max. (mm)	180	180	230	230	230
Filetage de l'arbre	M 14	M 14	M 14	M 14	M 14
Poids sans cable de réseau (kg)	5,2	5,5	5,4	5,4	5,7
Acclélation type évaluée au niveau du bras et de la main (m/s2)	4,6	4,3	4,0	4,0	4,0
Niveaux sonores type évaluésIntensité de bruit (dB (A))	92	95	92	92	95
Niveau de bruit (dB (A))	105	108	105	105	108
Toujours porter des casques protecteurs!
Valeurs de mesures obtenues conformément à la norme Européenne 50 144.

Instructions de sécurité

Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint. Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs de protection, répondant ainsi à la prescription de mise en place de cette installation électrique. Veuillez, d'une part, en tenir compte lors de l'utilisation de notre appareil et d'autre part, en parler à votre électricien.

Toujours porter des lunettes protectrices lorsqu'on travaille avec la machine. Des gants de sécurité et un masque de protection sont recommandés.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche. Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt. Le câble d'alimentation doit toujours se couvrir en dehors du champ d'action de la machine. Tous les jours, vérifier le câble d'alimentation à l'arrêt de la machine.

Après avoir été arrêtée la machine, la broche porte-outil continue à tourner un peu. Ne déposer la machine qu'après arrêt complet.

Ne jamais intervenir dans la zone représentant un danger lorsque la machine est en marche.

Utiliser toujours la poignée complémentaire.

Ne jamais travailler sans capot protecteur pour des travaux de tronconnage et d'ébavage.

N'utiliser que les outils dont la vitesse admissible correspond au moins à celle de la vitesse à vide maximale de la machine.

Observer les dimensions des disques à rectifier. Le diamètre du trou central doit très exactement correspondre à celui du moyeu-flasque (pas de jeu). N'utiliser ni raccords réducteurs ni adaptateurs.

Toujours contrôle l'état d'un outil de rectification avant de l'utiliser. L'outil doit être monté de façon irreprochable et pouvoir tourner librement. Effectuer une marche d'essai sans charge pendant au moins 30 secondes. Ne jamais utiliser un outil endommagé, tournant en faux-rond ou générateur de vibration.

Arrêter la machine tout de suite lorsqu'il y a des vibrations importantes ou que d'autres défauts surgissent. Contrôler la machine afin d'en trouver les causes.

Toujours utiliser et conserver les meules conformément aux indications du fabricant.

La rectification des métaux génère des étincelles. Veillez à ce que personne ne soit mis en danger. En raison du risque d'incendie, aucune matière inflammable ou combustible ne doit se trouver dans la zone de projection des étincelles. Ne pas utiliser d'aspirateur de poussières.

Toujours doit-on placer la machine de façon à ce que les étincelles et poussières soient hors de portée du corps.

Ne jamais utiliser de disques à tronconner pour exécuter des travaux d'ébarbage. Ne pas exercer de pression latérale sur un disque à tronconner. Le chariot de guidage est obligatoire pour des travaux de tronconnage de la pierre.

L'écrou du flasque doit être serré avant de mettre en marche la machine.

La pièce à travailler doit être serrée rigidement lorsque son propre poids ne suffit pas à la maintenir. Ne jamais guider à la main la pièce à travailler vers la meule.

Dans des conditions d'utilisation extrêmes (par exemple travaux de ponçage ou métal avec disque d'appui et meule en fibre vulcanisée), l'intérieur de la meuleuse d'angle peut s'encrasser rapidement. Pour des raisons de sécurité, dans de telles conditions d'utilisation, un nettoyage à fond est nécessaire à l'intérieur afin d'enlever les dépôts métalliques et le montage d'un disjoncteur différentiel à l'amont est obligatoire. Une fois le disjoncteur différentiel est débranché, la machine doit être envoyée en vue d'une réparation.

Les processus de mise en fonctionnement provoquent des baisses momentanées de tension. En cas de conditions défavorables de secteur, il peut y avoir des répercussions sur d'autres appareils. Pour des impédances du secteur inférieures à 0,2 ohms, il est assez improbable que des perturbations se produisent.

Utilisation conforme aux prescripations

La meuleuse d'angle peut être utilisée pour des travaux de tronçonnage et de ponçage de nombreux matériaux, comme le métal ou la pierre. En cas de doute, respecter les indications du fabricant de l'outil.

Comme déjà indiqué, cette machine n'est donc qu'une utilisation normale.

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 (WSLB 230, WSLB 230 X, WSB 230 S), EN 61000-3-11 (WS...), conformément aux règlements 98/37/CE, 89/336/CEE

Volker Siegle

Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection II est donnée.

Entretien

Tenir toujours propre les orifices de ventilation de la partie moteur.

N'utiliser que les pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le nombre à dix chiffres porté sur la plaque signalétique, à suaseration de service après-vente (voir liste jointe) ou directement à AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

Limitation du courant de démarrage (WSLB 230, WSLB 230 X, WSB 230 S)

La tension d'amorcage de la machine est un multiple de sa tension nominale. Grâce à la limitation du courant de démarrage, la tension d'amorcage est réduite à tel point qu'un fusible (16 A à action retardée) ne répond pas.

Symboles

Veuillez lire le mode d'emploi avant la mise en service

Toujours porter des lunettes protectrices en travaillant avec la machine.

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

Accessoire - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments proposés pour votre machine et énumérés dans le catalogue d'accessoires.
