BLACK & DECKER TOURET A MEULER DN 126 - Outil électrique BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Touret à meuler
Marque	Black & Decker
Modèle	DN 126
Tension d'alimentation	220 V
Diamètre maximal de meule	150 mm
Alésage de meule	16 mm
Épaisseur de meule	16 mm
Vitesse périphérique	33 m/s
Condensateur de démarrage	Oui, intégré
Mise à la terre	Obligatoire (bornes repérées)
Dispositifs de sécurité	Écrans de protection, bavette max 6 mm, porte-outil max 3 mm, protecteurs latéraux
Graissage des roulements	Graissés pour 10 000 heures, maintenance en SAV
Accessoires fournis	Meules corindon grain 46 et 60, brosse métallique
Poids estimé	Environ 8 kg
Dimensions (L × H × P)	Environ 35 × 30 × 25 cm
Entretien et nettoyage	Dépoussiérer régulièrement, vérifier écartements des protections
Pièces détachées et réparabilité	Liste de pièces détaillée dans la notice, SAV recommandé pour réparations

FOIRE AUX QUESTIONS - BLACK & DECKER TOURET A MEULER DN 126 BLACK & DECKER

Comment monter une meule sur le touret ?

Avant de monter la meule, assurez-vous que la clavette est en place dans son logement. Placez le flasque porte-meule, puis la meule, le contreflasque, et bloquez l'écrou fermement en maintenant la meule.

Comment démonter une meule ?

Procédez dans l'ordre inverse du montage : desserrez l'écrou, retirez le contreflasque, la meule, le flasque et la clavette.

Quelle est la tension d'alimentation requise ?

Le touret fonctionne sous une tension de 220 V.

Est-il obligatoire de relier le touret à la terre ?

Oui, conformément au décret du 14 novembre 1962, le bâti à meuler doit être relié à la terre. En cas de remplacement du câble, reliez le fil de terre à la borne repérée à l'intérieur du socle.

Comment régler le porte-outil ?

Réglez la position du porte-outil de manière que la distance maximale entre celui-ci et la meule n'excède pas 3 mm. Cet écart doit être maintenu à mesure de l'usure de la meule.

Comment ajuster l'écran de protection ?

Fixez la bavette sur la languette du protecteur périphérique en ajustant la distance entre celle-ci et la meule à 6 mm maximum. Placez l'écran dans l'avant de la bavette et bloquez la vis.

Quand faut-il graisser le touret ?

Les roulements sont graissés pour environ 10 000 heures de travail. Passé ce délai, adressez le bâti à une station Service Après-Vente Black & Decker.

Quels types de meules sont compatibles ?

Les meules doivent avoir un diamètre maximal de 150 mm, un alésage de 16 mm, une épaisseur de 16 mm et une vitesse périphérique de 33 m/s. Les meules en corindon grain 46 ou 60 sont recommandées.

Que faire si le condensateur de démarrage est défaillant ?

Remplacez le condensateur défaillant en branchant les fils du nouveau condensateur aux bornes de l'interrupteur, en lieu et place de l'ancien.

Comment installer les protecteurs latéraux ?

Engagez les protecteurs latéraux sur les protecteurs périphériques et fixez-les chacun à l'aide des 4 boulons dans les trous taraudés du protecteur périphérique.

MODE D'EMPLOI BLACK & DECKER TOURET A MEULER DN 126 BLACK & DECKER

Pour votre sécurité :

Avant la mise en route, bien s'assurer que :

Les écrous de serrage des meules sont bloqués.

La bavette supérieure qui retient l'écran de protection n'est pas écartée de plus de 6 mm de la meule (fig. 1). Le porte-outil n'est pas écarté de plus de 3 mm de la meule (fig. 1). Les protecteurs latéraux sont bien fixés par leurs 4 boulons.

Avant d'échanger une meule, toujours couper l'interrupteur.

— En aucun cas ne modifier les protecteurs. — Toujours utiliser les écrans de protection. L'utilisation de ceux-ci n'exclut pas le port des lunettes qui est obligatoire (Arrêté du 28-7-61). Tension d'alimentation : 220 V.

Mise à la terre :

En raison des règlements de sécurité (décret du 14 novembre 1962), le bâti à meuler doit être relié à la terre. Dans le cas d'échange du câble, relier le fil de terre à la borne repérée (*) à l'intérieur, sur le socle du bâti.

Condensateur de démarrage pour DN 126

Le bâti DN 126 est équipé d'un condensateur de démarrage. En cas de panne de celui-ci, les fils du condensateur de remplacement sont à brancher en lieu et place sur les bornes de l'interrupteur.

Montage des meules (fig. 2) :

Avant de monter la meule, bien s'assurer que la clavette est en place dans son logement. Placer le flasque porte-meule sur celle-ci, puis la meule. Mettre le contreflasque et bloquer l'écrou fermement en maintenant la meule. Ceci s'entend pour les deux meules.

Démontage des meules

Procéder inversement.

Caractéristiques des meules :

• Diamètre maximal : 150 mm, diamètre d'alésage : 16 mm, épaisseur : 16 mm. — Vitesse périphérique : 33 mètres/seconde. Les meules ne correspondant pas à ces caractéristiques sont à proscrire.

Montage des protecteurs latéraux

Engager les protecteurs latéraux sur les protecteurs périphériques et les fixer chacun à l'aide des 4 boulons (voir fig. 1) dans les trous taraudés du protecteur périphérique.

Montage des écrans

Fixer la bavette sur la languette du protecteur périphérique en ajustant la distance entre celle-ci et la meule à 6 mm maximum (fig. 1).

Nota: Au fur et à mesure de l'usure de la meule, cet écart doit être maintenu.

• Placer l'écran dans l'avant de la bavette, partie plane en avant, et introduire la vis à travers les trous de la bavette et celui de l'écran. Monter la rondelle et l'écrou et bloquer en position ajustée.

Porte-outil :

Celui-ci est monté à la livraison. Régler la position de manière que la distance maximale entre le porte-outil et la meule n'excède pas 3 mm.

Nota: Au fur et à mesure de l'usure de la meule, cet écart doit être maintenu.

Fig. 1

Graissage :

Les roulements équipant le rotor du bâti sont à double déflecteur et graissés pour 10 000 heures de travail environ. Passé ce délai, il est souhaitable d'adresser le bâti à l'une de nos stations Service Après-Vente (voir liste en dernière page).

Accessories :

• Meule Ø 150 mm, alésage : 16 mm, épaisseur : 16 mm. Corindon grain 46. Corindon grain 60. Brosse métallique Ø 150 mm, alésage : 16 mm, épaisseur : 16 mm, Ø des fils en acier galvanisé : 0,37 mm.

Fig. 2

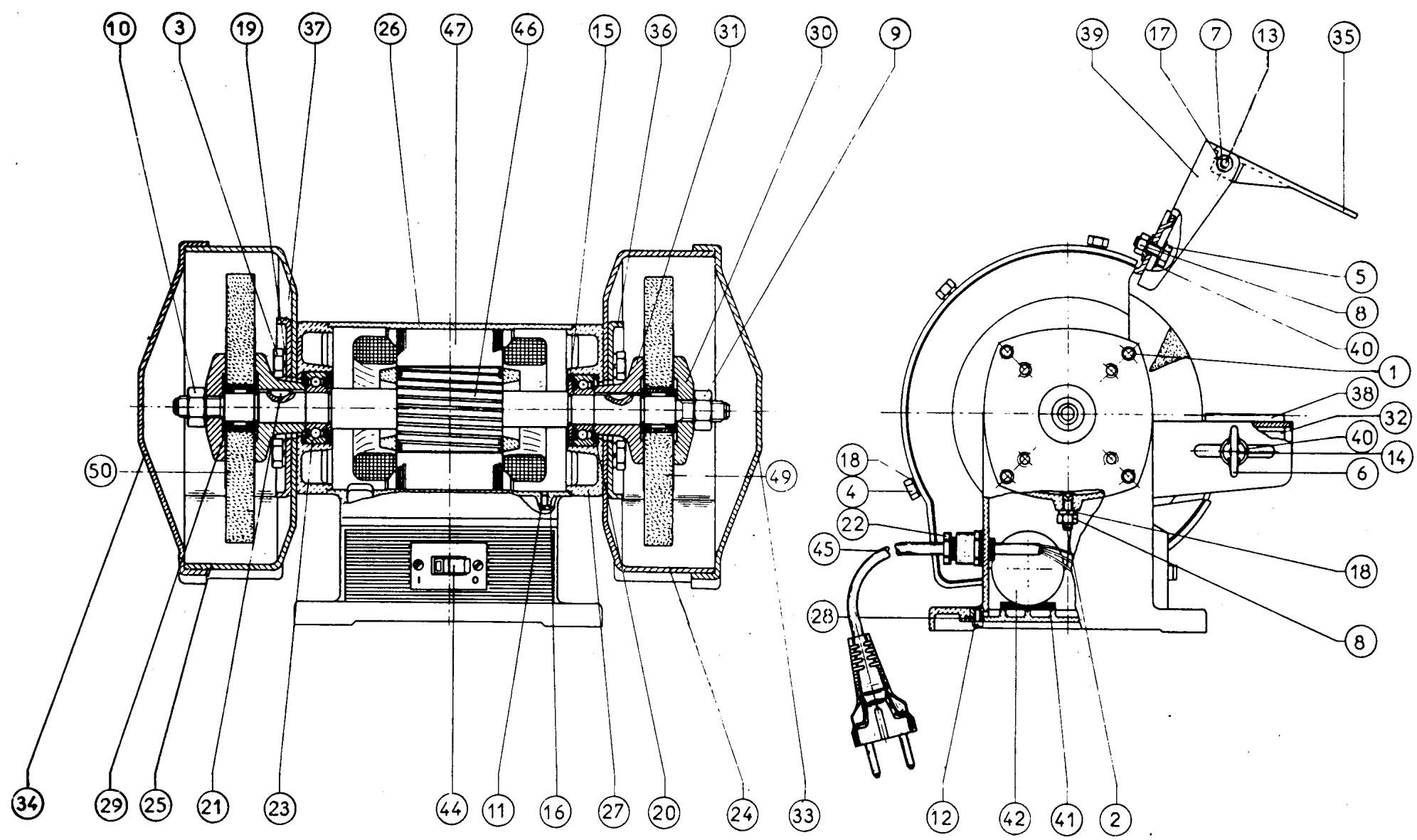

REPERE	DESIGNATION	Oté
1	Vis TH 5 x 14	8
2	Goujon 6 x 18	2
3	Vis TH 8 x 20	8
4	Vis TH 6 x 12	8
5	Vis TH 6 x 16	2
6	Ecrou papillon M 6	2
7	Ecrou H 5	2
8	Ecrou H 6	4
9	Ecrou H 12	1
10	Ecrou H 12 pas à gauche	1
11	Vis TC 4 x 8	5
13	Vis TC 5 x 55	2
14	Boulon J 6 x 20	2
15	Rondelle Ø 17	2
16	Rondelle-frein Ø 4	1
17	Rondelle-frein Ø 5	2
18	Rondelle Ø 6	10
19	Rondelle Ø 8	8
20	Rondelle ondulée	2
21	Clavette disque 5 x 6,5	2
22	Presse-étoupe	1
23	Roulement à billes	2
24	Protecteur péripérique droit	1
25	Protecteur péripérique gauche	1
26	Carter	1

REPERE	DESIGNATION	Océ
27	Déflecteur	2
28	Trappe inférieure	1
29	Réducteur 20 - 16 mm	4
30	Flasque extérieur	2
31	Flasque interieur	2
32	Plaque de serrage	2
33	Protecteur létal droit	1
34	Protecteur létal gauche	1
35	Ecran de protection	2
36	Bloc de fixation droit	1
37	Bloc de fixation gauche	1
38	Plaque porte-outils	2
39	Support d'écran	2
40	Rondelle	2
41	Cale de condensateur	1
42	Condensateur	1
44	Interrupteur	1
45	Cordon	1
46	Rotor	1
47	Stator	1
49	Meule Ø 150, épaisleur 16, Ø 20, Gr. 60	1
50	Meule Ø 150, épaisleur 16, Ø 20, Gr. 46	1
51	Brosse Ø 150, épaisleur 16, Ø 16(non représentée)	1
