Type de produit	Unite exterieure multi-split bisplit
Capacite frigorifique nominale	4 500 W (4 500 BTU/h equiv. 15 000 BTU/h systeme)
Puissance de chauffage nominale	5 400 W
Plage puissance frigorifique	1 500 a 5 200 W
Plage puissance chauffage	1 100 a 7 000 W
Nombre de sorties (unites interieures)	2
Refrigerant	R410A
Type de compresseur	DC Twin Rotary Full Inverter
Classe energetique froid	A
Classe energetique chaud	A
SEER (efficacite saisonniere froid)	6,5
SCOP (efficacite saisonniere chaud)	4
EER (froid)	3,66
COP (chaud)	4,62
Niveau sonore froid	47 dB(A)
Niveau sonore chaud	49 dB(A)
Dimensions L x H x P	824 x 619 x 299 mm
Poids	39 kg
Longueur max tuyauterie cumulee	30 m
Temperature utilisation froid (exterieur)	-10°C a +46°C
Temperature utilisation chaud (exterieur)	-15°C a +24°C

FOIRE AUX QUESTIONS - CU2E15SBE PANASONIC

A quoi sert l'unité extérieure Panasonic CU-2E15SBE ?

Le CU-2E15SBE est l'unité extérieure d'un système multi-split bisplit. Il se connecte à 2 unités intérieures pour climatiser simultanément deux pièces distinctes. Il fonctionne en mode reversible : refroidissement en été et chauffage en hiver.

Combien de pièces peut-on couvrir avec ce groupe extérieur ?

Cette unité est prévue pour 2 pièces, d'environ 10 à 30 m² chacune, soit une surface totale recommandée de 30 à 50 m². Il est impératif de ne raccorder que 2 unités intérieures compatibles Panasonic.

Quel réfrigérant utilise le Panasonic CU-2E15SBE ?

Ce modèle utilise le réfrigérant R410A. Toute intervention sur le circuit frigorifique (recharge, remplacement) doit être confiée à un technicien certifié, car la manipulation du R410A est réglementée.

Quelles sont les puissances frigorifique et calorifique de ce climatiseur ?

La puissance frigorifique nominale est de 4 500 W (plage : 1 500 à 5 200 W) et la puissance de chauffage nominale est de 5 400 W (plage : 1 100 à 7 000 W). Ces valeurs correspondent à des conditions standardisées d'essai.

Quel est le niveau sonore de l'unité extérieure ?

Le niveau de pression acoustique est de 47 dB(A) en froid et 49 dB(A) en chaud. Veillez à positionner l'unité à distance suffisante des fenêtres et des voisins, conformément aux réglementations locales.

Par grand froid, le chauffage fonctionne-t-il encore ?

Oui. La plage de fonctionnement en chauffage va de -15°C à +24°C en température extérieure. En dessous de -15°C, les performances sont réduites et le système peut s'arrêter. En mode froid, la plage va de -10°C à +46°C.

Comment entretenir l'unité extérieure CU-2E15SBE ?

Nettoyez régulièrement la grille et les ailettes du condenseur avec un jet d'eau doux pour éviter tout colmatage. Vérifiez qu'aucun objet ne bloque la circulation d'air autour de l'unité. Un entretien annuel par un professionnel est recommandé pour contrôler le circuit frigorifique et les connexions électriques.

L'unité extérieure ne démarre pas, que vérifier ?

Commencez par vérifier que le disjoncteur et le sectionneur de l'unité extérieure sont bien enclenchés. Assurez-vous qu'aucun code d'erreur ne s'affiche sur l'unité intérieure. Si un code clignote, consultez la notice pour identifier la panne. En cas de protection antigel activée, l'unité redémarre automatiquement quand la température extérieure remonte.

Quelle est la longueur maximale de tuyauterie pour l'installation ?

La longueur totale cumulée de tuyauterie ne doit pas dépasser 30 mètres. L'unité est pré-chargée en réfrigérant pour une longueur de 20 mètres. Au-delà, une recharge complémentaire en R410A est nécessaire selon les prescriptions du manuel d'installation.

Qu'est-ce que le compresseur DC Twin Rotary Full Inverter ?

Le compresseur Full Inverter adapte en continu sa vitesse de rotation à la demande thermique, ce qui évite les cycles marche-arrêt fréquents. Il en résulte une consommation électrique réduite, un maintien de la température plus stable et une usure mécanique moindre par rapport à un compresseur classique.

Quelles sont les classes énergétiques du CU-2E15SBE ?

Ce groupe extérieur affiche la classe A en refroidissement (SEER 6,5) et la classe A en chauffage (SCOP 4). Ces indicateurs traduisent de bonnes performances énergétiques sur la saison, ce qui contribue à limiter la facture d'électricité annuelle.

Quelle est la garantie sur ce climatiseur Panasonic ?

Panasonic accorde une garantie de 3 ans sur les pièces et de 5 ans sur le compresseur pour ce modèle. La garantie est subordonnée à une installation réalisée par un professionnel qualifié et à un enregistrement éventuel sur le site Panasonic.

MODE D'EMPLOI CU2E15SBE PANASONIC

Comment utiliser l'appareil Climatisationur

12-21

Nous vous remercions d'avoir porté votre可以选择 sur un climatiseur Panasonic.

Avant d'utiliser l'appareil, liqueze ce mode d'emploi dans son intégralité et conservez-le pour toute.Reference ultérieure.

Fournir un comport maximal, nettoyer l'air et optimiser les économies d'énergie

ECONAVI et COMFORT AUTO Le bon besoin pour economiser l'énergie

Équipé du capteur d'activité humaine, le climatiseur garantit la diffusion d'air frais ou chaud et permet à la pierce d'offrir un comfort constant avec une consommation d'énergie minimale.

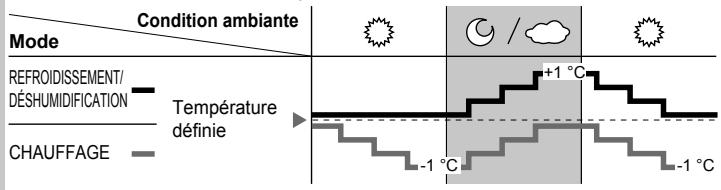

En outre, le capteur de luminière du soleil detecte l'intensité de la luminière du soleil et aide à contrôler les températures de chauffage/refroidissement pour fournir un comfort optimal.

nanoe-G Purifie l'air jusqu'aux plus petites particules

Désactive les micro-organismes nocifs tels que les virus, bactéries, etc. pour que l'air reste propre.
Désactive également les virus et les bactéries sur le filtré pour maintainir l'intérieur de l'unité propre.

Voir « Pour en savoir plus... » pour les détails.

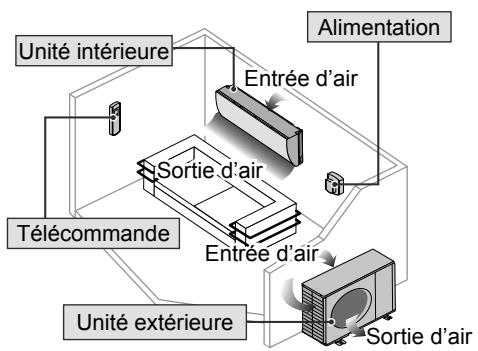

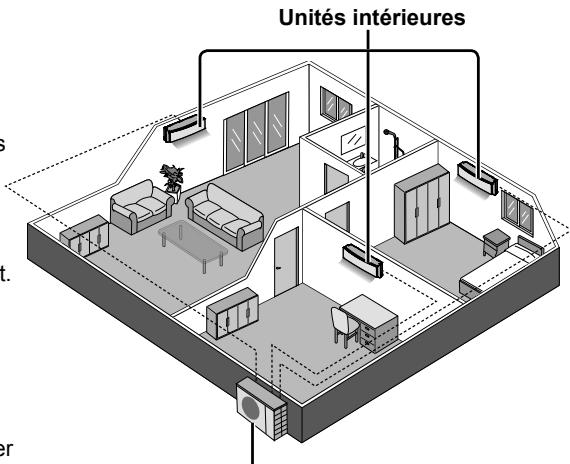

Système de climatisation multiple

Les systèmes de climatisation multiple permettent une économie d'espace en reliant plusieurs unités interieures à une seule unité extérieure.

• Pour connaître les caractéristiques complètes des produits, veuillez vous reférer à un catalogue.

Unités interieures

• Il est possible de faire fonctionner les unités interieures individuelle ou simultanément. Le mode de fonctionnement prioritaire est affecté à la première unité mise en route.
• Pendant le fonctionnement, les modes CHAUFFAGE et REFROIDISSEMENT ne peuvent pas etre actifs simultanement sur differentes unités interieures.
• Levoyant d'alimentation clignote pour indiquer que l'unité interieure attend un mode de fonctionnement différent.
• Sur les systèmes dont le mode CHAUFFAGE a eté verrouillé, si un mode de fonctionnement autre que le mode CHAUFFAGE est sélectionné, l'unité interieure s'arrête et le voyant d'alimentation POWER clignote.

Unité extérieure

① Retirez le couvercle arrêté de la télécommande
② Placez des piles AAA ou R03 (valables environ 1 an)
③ Fermez le couvercle

Réglage de l'horloge

① Appuyez sur CLOCK
② Réglez l'heure
③ Confirmez

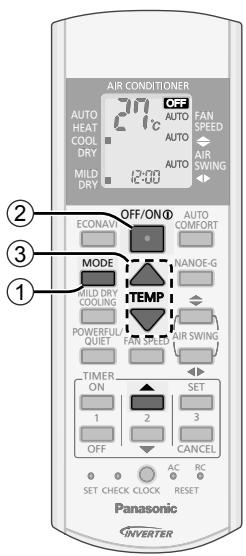

Fonctionnement de base

① Sélectionné le mode de fonctionnement souhaïte.

(2) Mettez l'appareil sous/hors tension.

• Veuillez noter que levoyant ARRÉT OFF est allumé au démarrage.

③ Sélectionnez la température souhaitée.

• Plage de seLECTION: 16^ 30^ .
• Le fait de faire fonctionner l'appareil dans la plage de température recommende peut economiser de l'énergie.

CHAUFFAGE: 20^ 24^ . REFROIDISSEMENT: 26^ 28^ .

DÉSHUMIDIFICATION: Inférieure de 1^ à 2^ par rapport à la température de la pierce.

Pour attenuer ou restaurer la luminosité duvoyant de l'unité, maintenez la touche enfoncée pendant 5 secondes.
- Utilisez la télécommande dans les 8 m du récepteur de la télécommande de l'unité interieure.

Les illustrations de ce mode d'emploi sont fournies à titre d'exemple unquivalent et peuvent presenter des différences par rapport à l'appareil proprement dit. Celui-ci peut être modifie sans préavis a des fins d'amélioration.

Table des matieres

Consignes de sécurité. 14-15

Consignes d'utilisation. 16-17

Pour en savoir plus... 18-19

Instructions de nettoyage 20

Dépannage 21

Informations 62

Accessoires

• Télecommande
• Piles AAA ou R03 × 2
• Support de la télécommande
• Vis pour le support de la télécommande × 2

Pour éviter des blessures corporelles sur vous-même et sur les autres ou des dégats matériels, respectez les instructions ci-dessous:

Tout dysfonctionnement du au non-respect des instructions peut occasionner des nuisances ou des dégats dont la gravité est classée comme décrit ci-après:

AVERTISSEMENT

Ce symbole signale la présence d'un danger pouvant provoquer des blessures graves ou mortelles.

ATTENTION

Ce symbole signale la présence d'un danger pouvant provoquer des blessures corporelles ou des dégats matériels.

Les instructions à respecter sont classées d'après les symboles suivants:

Ce symbole désigne une action INTERDITE.

!		Ces symboles désignent des actions OBLIGATOIRES.

AVERTISSEMENT

Unité intérieure et unité extérieur

Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites, ou dénuées d'expérience et de connaissances si elles ont été formées et encadrées pour l'utilisation de cet apparéil en toute sécurité et complrennet bien les dangers auxquels ils s'exposent. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'utilisateur ne doit pas être effectuels par des enfants sans surveillance.

Veuiliez consulter un revendeur agreé ou un spécialiste pour le nettoyage des pièces internes et pour la réparation, l'installation, le retrait et la réinstallation de l'unité. Une installation et une manipulation incorrectes pourraient occasionner des fuites, un choc électrique ou un incendie.

Validate auprès du revendeur agréé ou du spécialiste l'utilisation de tout type de réfrigerant spécifique.

L'utilisation d'un type de réfrigerant autre que le type spécifique peut endommager le produit ou provoquer des explosions, des brûlures, etc.

N'installez pas l'appareil dans une atmophère potentiellement explosive ou inflammable. Sinon, il y a un risque d'incendie.

N'insérez jamais vos doigs et des objets dans l'unité interieure ou extérieure du climatiseur, les parties tournantes peuvent causeur des blessures.

Ne touchez pas l'unité extérieure au cours d'un orage, cela pourrait provoquer un choc électrique.

Ne vous exposesz pas directement à de l'air froid pendant une période prolongée afin d'éviter un refroidissement excessif.

Ne vous asseyez pas et ne montez pas sur l'unité, vous risque de tomber accidentellement.

Télécommande

Maintenez la télécommande hors de portée des bébés et des enfants pour éviter qu'ils n'avent accidentellement les piles.

Alimentation

N'utilise pas de cordon modifie, de raccords, de ballonne ou de cordon non specifié afin d'eviter une surchauffe et un incendie.

Pour éviter une surchauffe, un incendie ou un choc électric:

• Ne partagez pas la prise d'alimentation avec un autre apparéil.
• N'utilise pas l'unité avec des mains mouillées.
• Ne pas plier excessivement la fiche électrique.
• Ne pas opérer ou arreter l'unité en insérant ou en tirant sur la fiche électrique.

Si le cordon d'alimentation est endommagé, il doit être remplace par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualifications équivalentes afin d'éviter tout risque.

Il est fortement conseilé d'installer un disjoncteur-détector deuite à la terre (DDFT) ou un dispositif à courant résiduel (DCR) afin d'éviter un chic électrique ou un incendie.

Pour éviter une surchauffe, un incendie ou un chocolélectrique:

• Insérez la fiche d'alimentation correctement.
• Il faut régulièrement essuyer la poussière sur la fiche d'alimentation à l'aide d'un chiffon sec.

Cesser d'utiliser le produit lorsqu'une anomalie ou défaillancequelconque se produit et débrancher la fiche d'alimentation oumettre hors tension l'interrupteur et le disjonceur.

(Risque de fumée / feu / chocolélectrique) Exemples d'anomalie ou défaillance

L'ELCB se déclenché féquèment.
- Odeur de brûlé est observée.
- Un bruit ou des vibrations anormales de l'unité sont observés.
Fuite d'eau de l'unité interieure.
- Le cordon d'alimentation ou la prise deviennent anormalement chaud.
-La vitesse du ventilateur ne peut pas etre controllee.
- L'unité s'arrête de fonctionner immédiatement même si elle est activée pour opérer.
Le ventilateur ne s'arrête pas meme si I'opération est arrêtée.

Contacter immédiatement votre revendeur local pour l'entretien / réparation.

Cet équipement doit être raccordé à la terre afin d'éviter un choc électrique ou un incendie.

Prévenez les chocs électriques en coupant l'alimentation et en débranchant l'unité :

-Avant let nettoyage ou I'entretien.
- En cas de non utilisation prolongée, ou
- En période d'activité orageuse anormalement forte.

ATTENTION

Unité interieure et unité extérieur

Afin d'éviter des dommages ou de la corrosion sur l'unité, ne nettoyez pas l'unité interieure avec de l'eau, du benzène, du solvant ou de la poudre à recycler.

N'utilise pas l'unité pour conserver des apparèils de précision, des alimentés, des plantes, des oeuvres d'art ou autres objets. Cela pourrait entraîner une dépréciation de la qualité, etc..

N'utiliser pas d'appareil à combustibles dans la direction du flux d'air afin d'éviter toute propagation du feu.

N'exposez pas des plantes ou des animaux deompagnie directement au flux d'air pour eviter desblessures,etc.

Ne touche pas l'aillette pointue d'aluminium, les parties pointues peuvent causer des dommages.

Ne mettez pas l'unité intérieure sous tension lorsqu vous cirez le sol. Avec le cirage, aéré suffisamment la pierce avant de faire fonctionner l'unité.

Afin d'éviter d'endommager l'unité, ne l'installez pas dans des zones grasses et enfumées.

Afin d'éviter des blessures, ne démontez pas l'unité pour la nettoyer.

Afin d'éviter des blessures, ne marchez pas sur un banc instable lors du nettoyage de l'unité.

Ne placez pas de vas ou de-scripte d'eau sur l'unité. De l'eau peut pénétre à l'intérieur de l'unité et dégrader l'isoaction. Cela pourrait entrainer un chic électrique.

Ne pas ouvrir la fenetre ou la portependant longtemps au cours du fonctionnement en mode REFROIDISSEMENT/DESHUMIDIFICATION.

Prévenez les fuites d'eau en vous assurant que le tuyau de vidange est :

• Correctement raccordé,
• Dégagé de toute gouttière et récipient, ou
• Non immergé dans l'eau

Après une longue période d'utilisation ou après une utilisation avec un apparéil à combustibles, aéré régulièrement la piece.

Après une longue période d'utilisation, assurez-vous que le support d-installation n'est pas détiérioré afin d'éviter une chute de l'unité.

Télécommande

N'utilise pas de piles rechargeables (Ni-Cd). Cela pourrait endommager la télécommande.

Pour éviter tout dysfonctionnement ou dommages à la télécommande :

• Retirez les piles si vous envisagez de ne pas utiliser l'appareil pendant une période prolongée.
• De nouvelles piles du même type doivent être insérées en respectant la polarité indiquée.

Alimentation

Ne débranche pas la fiche en tirant sur le cordon d'éviter un chic électric.

ECONAVI

Pour optimiser les économies d'énergie

ECONAVI

MODE

AUTO
CHAUFFAGE
REFROIDISSEMENT
DESHUMIDIFICATION

Pour sélectionner un mode de fonctionnement

• Selon vos préférences
• Pour un air chaud
• Pour un air frais
  -Pour déshumidifier l'atmosphère

MILD DRY
COOLING

Pour améliorer le niveau d'humidité et de teneur en eau

• Fonction non applicable.

POWERFUL
QUIET

Pour passer de puissant à silencieux

YERFUL QUIET NORMAL

PUISSANT: Pour atteindre rapidement la température souhaitation

POWERFUL

Multiple

• Appuyez à nouveau sur la touche ou éteignez l'unité pour interrompree cette opération.

SILENCE : Pour Un Fonctionnement Silencieux

QIET

• Cette opération réduit le bruit du flux d'air.

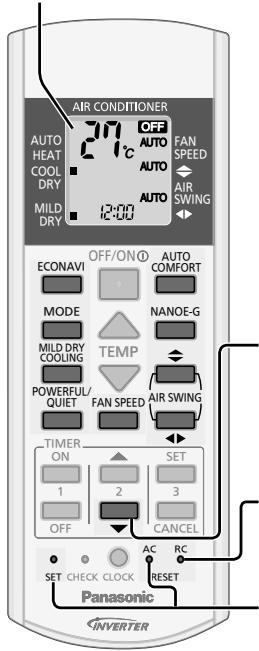

Affichage de la télécommande

Capteur de lumière du soleil et récepteur de la télécommande

Maintenez la touche enfoncée pendant environ 10 secondes pour que le réglage de la température passé en °C ou en °F.

Appuyez pour revenir aux réglages par défaut de la télécommande.

Nonutilisedanslesoperationsnormales.

FAN SPEED

Pour selectionner la vitesse du ventilateur

(Affichage de la télécommande)

• Pour AUTO, la vitesse du ventilateur interieur est automatiquement ajustée en fonction du mode de fonctionnement.

Touche Auto OFF/ON (MARCHE/ARRÉT Automatique)

Utilisée lorsque la télécommande est perdue ou en panne. Soulevez le panneau avant :

1. Appuyez une fois sur la touche pour utiliser en mode AUTO.
2. Maintenez la touche enforcée jusqu'àr retentissement d'un bip, puis relâchez pour utiliser en mode REFROIDISSEMENT force.
3. Répétez l' étape 2. Maintenez la touche enconçée jusqu'àu retentissement de 2 bips, puis relâchez pour utiliser en mode CHAUFFAGEforcé.
4. Appuyez à nouveau sur la touche pourmettre l'appareil hors tension.

Pour un comfort optimal

AUTO COMFORT

NANOE-G

Pour purifier l'air

NANOE-G

• nanoe-G démarre automatiquement lorsque l'unité est allumée avec OFF/ONO

• Peut être activé même lorsque l'unité est hors tension. Dans cette condition, l'unité fonctionnera en tant que ventilateur avec la vitesse de ventilateur AUTO et l'oscillation de l'évent.

Multiple -Ce mode de fonctionnement est impossible ou s'arrête si une autre unité interieure active le mode CHAUFFAGE.

Pour désactiver les virus/bacteries sur le filtré

NANOE-G POWER

• Àprou la mise hors tension de l'unité, la désactivation du filtre intégré nanoe-G peut s'activer pendant une durée allant jusqu'à 150 minutes. La mise sous tension de l'unité annule cette operation.
  Pour désactiver cette opération à l'avenir, maintenez NANOE-G

enforcé jusqu'à ce qu'un court bip sonore retentisse. Ceci ne désactivera pas nanoe-G pour purifier l'air.
Pour rétablit la désactivation du filtré intégré nanoE-G, NANOF-G
maintenez enforcé jusqu'à ce qu'un long bip sonore retentisse.

Pour ajuster l'orientation du flux d'air

(Affichage de la télécommande)

• Permet de ventilier la pierce.
• En mode REFROIDISSEMENT/DESHUMIDIFICATION, si AUTO est défini, le volet oscile automatiquement vers la gauche et la droite et vers le haut et le bas.
• En mode CHAUFFAGE, si AUTO est reglé, l'event horizontal est définir sur une position prédéterminée. Le volet vertical bascule vers la gauche/droite après l'augmentation de la température.
• Ne réglez pas le volet manuellement.

Pour régler l'heure

2 jours de minuteurs de MARCHÉ et ARRÊT sont disponibles pour allumer et éteindre l'unité à différentes heures prêrgées.

① Sélectionnéz le mode marche (ON) ou arrêt de la minuterie (OFF)

• A chaque pression :

Exemple: ARRET à 22:00

② Réglez l'heure

③ Confirmez

• Pour annuler le minuteur de MARCHE ou ARRET, appuyez sur ON ou OFF pour sélectionner 1 ou 2, puis appuyez sur CANCE.
  Si le minuteur est annulé manuelle ou à cause d'une panne d'électricité, vous pouvez restaurer le minuteur en appuyant sur ON ou OFF pour sélectionner 1 ou 2, puis appuyer sur SET.
• Le réglage de la minuterie le plus proche s'affichera et sera activé en séquence.
  Lorsque le mode minuterie est activé, il se peut que l'appareil démarre avant l'heure réelle définie de façon à atteindre la température que vous avez可以选择 (environ 35 minutes avant).
• L'opération de minuterie se base sur le réglage de l'horloge de la télécommande et se repête quotidiennement une fois définie. Pour régler l'horloge, veuillez consulter le Guide rapide.

Remarque

• Peut être activé dans tous les modes et annulé en appuyant à nouveau sur la touche respective.

• Ne peut pas être sélectionné en même temps.
• Ne peut pas être activé en mode REFROIDISSEMENT SEC DOUX.

Mode de fonctionnement

AUTO : Lors de la sélection du mode de fonctionnement, levoyant d'alimentation POWER clignote.

Multiple L'unité soit le mode d'opération toutes les 3 heures selon le réglage de la température, la température extérieure et la température ambiente.

CHAUFFAGE: L'appareil met un certain temps à démarrer. Levoyant d'alimentation POWER clignote en cours de fonctionnement.

REFROIDISSEMENT: Utilisez des rideaux pour faire barrage à la nuitée du soleil et à la chaleur extérieure pour réduire la consommation électrique en mode REFROIDISSEMENT.

DESHUMIDIFICATION: L'unité fonctionne en vitesse lente du ventilateur pour fournir un refroidissement en douceur.

Désactivation du filtré intégré nanoe-G

Selon le temps de fonctionnement accumulé de l'unité, la déactivation du filtre intégré nanoe-G ne peut être activée qu'une seule fois par jour une fois l'unité éteinte.

Pour éliminer l'humidité laissée sur les pièces internes, le ventilateur fonctionnera pendant 30 minutes avec l'évent légrement ouvert. Ce processus ne s-gé àse quelsque l'unité fonctionne en mode REFRODISSEMENT/CHAUFFAGE avant d'être mise hors tension. L'opération nane-G déactive ensuite le virus/bacterie sur le filtre pendant 2 heures avec le ventilateur a l'arrêt et l'évent fermé.

Ne débranche pas l'alimentation électricque pendant cette opération. Cette opération ne reprendra pas après une panne de courant.

ECONAVI et COMFORT AUTO

ou

L'unité commercera à s'initialiser (pendant environ 1 minute)

Le capteur d'activité humaine et le capteur de lumière du soleil commenceront à détecter.

Remarque

Lorsque la fonction d'oscillation d'air (AIR SWING) manuelle est selectionnnee, les fonctions ECONAVI et COMFORT AUTO sont annulées.

Fonctionnement du capteur d'activité humaine

ECONAVI; En détectant la présence et l'activité humaine, l'unité contrôle la température de la pierce pour economiser l'énergie.

Mode Humain	Faible activité	Activité normale	Activité élevé	Absent
REFROIDISSEMENT/ DÉSHUMIDIFICATION Températe définie	+1 °C			+2 °C
CHAUFFAGE		-2 °C	-2 °C

AUTO COMFORT; En déetectant la présence et l'activité humaines, l'unité contrôle la température ambiente de manière à ce que les humains bénéficient d'un comfort constant.

Mode	Humain	Faible activité	Activité normale	Activité élevé	Absent
REFROIDISSEMENT/ DÉSHUMIDIFICATION	Température définie	+1 °C +0.3 °C			+2 °C
CHAUFFAGE	Régler la vitesse du ventilateur	+1 cran*		-1 °C -2 °C +1 cran	-2 °C ≤Ventilateur moyen**

ECONAVI et AUTO COMFORT

Contrôle précis de la température en cas de faible activité pour maximiser les économies d'énergie.

Mode	Human	Faible activité	Les fonctions ECONAVI et AUTO COMFORT tirent parti de la nature humaine, qui prend le temps de partager la température augmenter pendant une activités de faible niveau ; l'unité ajustée ainsi la température de manière à maximiser les économies d'énergie sans sacrificier le comfort.
REFROIDISSEMENT/ DÉSHUMIDIFICATION	Température définie

• En cas de faisible activite, la vitesse de ventilateur 1 est activee pendant les 15 premieres minutes ou jusqu'à ce que la temperature definié soit atteinte.
  ** En l'absence de présence humaine, la vitesse de ventilateur maximale en mode REFROIDISSEMENT/CHAUFFAGE correspond au ventilateur moyen.

Le capteur d'activité humaine effectue un balayage pour repérer la zone de source de chaleur et de mouvement dans une piece.

Zone de détention

• En fonction du degré d'activité dans la zone, l'unité ajuste l'évent de direction du flux d'air horizontal soit fixe à une position prédéterminée, soit basculé vers la gauche/droite.

• La sensibilité du capteur d'activité humaine est influencée par l'emplacement de l'unité interieure, la vitesse du mouvement, la plage de température, etc.

• Le capteur d'activité humaine peut:

• déctector par erreur un sujet dont la source de chaleur et le mouvement sont similaires à ceux d'un être humain, tels qu'animaux domestiques, etc.

• échouer à détecter une source de chaleur et un mouvement si une personne reste immobile pendant un certain temps.

• Ne posez pas d'objets volumieux à proximé du capteur et éloignez les unités de chauffage ou les humidificateurs de la zone de détction du capteur. Ils pourraient provoquer un dysfonctionnement du capteur.

Fonctionnement du capteur de luminère du soleil

ECONAVI; En Detectant l'intensité de la lumière du soleil, l'unité ajusté la température pour économiser l'énergie.

La fonction ECONAVI est activée, l'unité maintainé la température définie jusqu'à ce que l'intensité de la lumière du soleil soit détectée. Le capteur de lumière du soleil détecte l'intensité de la lumière du soleil lors des changements du passage jour/nuit et l'unité ajuste la température.

• Dans une pierce sans fenetre ou équipée d'epais rideaux, le capteur de lumière du soleil considérera que le temps est nuageux/nuit.

Conditions d'utilisation

Utilisez ce climatisation en respectant la plage de températures suivante DBT: Température sèche / WBT : Température humide

Unité extérieur

CU-2E15PBE, CU-2E18PBE, CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE		Unité intérieure		Unité extérieure
		DBT	WBT	DBT	WBT
REFROIDISSEMENT	Max.	32	23	46	26
	Min.	16	11	-10	-
CHAUFFAGE	Max.	30	-	24	18
	Min.	16	-	-15	-16

^ C (température)

Pour garantir une performance optimale de l'unité, un nettoyage doit être effectué à intervalles réguliers. Une unité encrassée peut provoquer un dysfonctionnement qui entraîne le clignotement des voyants du nanoe-G ou l'affichage du code d'erreur « H99 » Veuillez consulter un revendeur/agree.

• Coupe l'alimentation et débranchez l'appareil avant le nettoyage.
• Ne touchez pas l'ailette en aluminium, la partie tranchante peut provoquer des blessures.
  N'utilise pas de benzene, de solvant ou de poudre à recycler.
• Utilisé uniquement du savon ( pH7) ou un détergent menager neutre.
  N'utilise pas de l'eau dont la température est supérieure à 40^ .

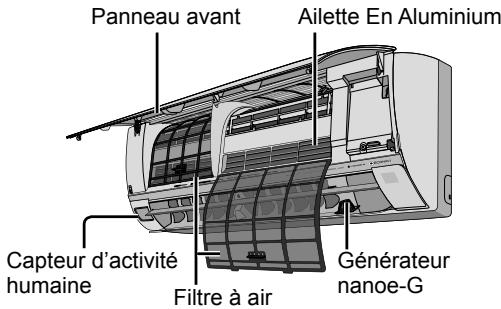

Unité intérieure

Frottez delicatement l'appareil avec un chiffon doux et sec.

Capeur d'activité humaine

Ne faites pas subir de chocs, de pression violente ou de coups par objet tranchant. Cela pourrait occasionner des dommages et un dysfonctionnement.

Panneau avant

Lavez avec soin et sechez.

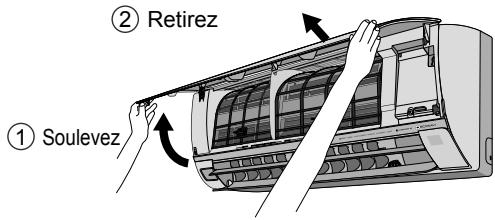

Retirez le panneau avant

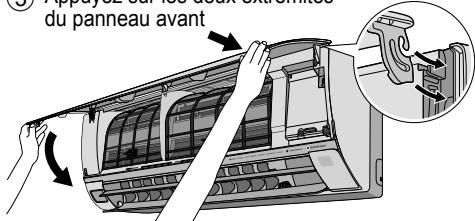

Refermez bien

Insérez des deux côtes

③ Appuyez sur les deux extrémités du panneau avant

②Fermer

Unité interieure

Générateur nanoe-G

Toutes les 2 semaines

• Nettoyez-le avec un coton-tige sec.
• Ne pas toucher pendant le fonctionnement.

Filtre à air

Toutes les 2 semaines

• Lavez/rincez les filtres avec précaution avec de l'eau afin d'eviter d'endommager leur surface.
• Séchez complètement les filtres à l'ombre, à distance du feu ou de la lumière directe du soleil.
• Si le filtré est endommagé, remplacez-le immédiatement.

Retirez le filtré à air

Fixez le filtré à air
Insérez dans l'unité

Inspection annuelle après une période prolongée d'inutilisation

• Vérifie que les piles de la télécommande sont en bon état.
  Assurez-vous de l'absence d'obstruction des orifices d'entrée et de sortie d'air.
  Utilisez le bouton de MARCHE/ARRÉT automatique pour sélectionner le mode REFROIDISSEMENT/CHAUFFAGE. Àpès 15 minutes d'opération, il est normal d'avoir la différence suivante de température entre la prise d'air et la sortie de bouches d'élation :

Preparation en cas d'Inutilisation prolongée

• Activez le mode CHAUFFAGE pendant 2 à 3 heures pour éliminer en profondeur l'humidité restée dans les pieces internes afin d'évitier la formation de moisissues.
• Couper l'alimentation et débrancher.
• Retirez les piles de la télécommande.

Les phénomènes suivants ne correspondent pas à un dysfonctionnement.

Phénoméne	Cause
De la vapeur se dégage de l'unité intéériure.	• Il s'agit d'un effet de condensation dû au refroidissement.
Lors du fonctionnement, vous entendez un bruit d'eau qui coule.	• Fluide frigorégène à l'intérieur de l'appareil.
La pièce a une oedur étrange.	• Il est possible qu'il s'agisse d'une oedur d'humidité provenant du mur, du tapis, d'un meuble ou d'un vétement.
En mode de réglage automatique de la vitesse du ventilateur, le ventilateur intéériure s'arrête de temps en temps.	• Ceci contribue à dissiper les odeurs ambiantes.
Le flux d'air continue même après l'arrêt de l'unité.	• Extraction de la chaleur restante dans l'intérieur (30 seconde maximum).
Le fonctionnement ralentit quelques minutes après avoir remis en marche l'appareil.	• Le ralentissement est une protection du compresseur de l'appareil.
L'unité extérieur dégage de la vapeur ou de l'eau.	• De l'eau se condense ou s'évapore dans les tuyaux.
Le voyant TIMER reste allumé.	• Une fois qu'une minutierie est réglée, son fonctionnement est quotidien.
Le voyant POWER clignote pendant le mode CHAUFFAGE sans fourniture d'air chaud (et le volet est fermé).	• L'unité est en mode dégivrage (et la fonction d'oscillation de l'air (AIR SWING est régée sur ÀUTO).
En mode de chauffage, le ventilateur intéériure s'arrête de temps en temps.	• Pour éviter un effet de refroidissement indésirable.
Le voyant POWER clignote avant que l'unité ne soit mise en route.	• C'est une étape de préparation préliminaire à la mise en route lorsque la minuterie de départ ON a été réglée.
Bruit de craquement pendant le fonctionnement.	• Les fluctuations de température provoquent l'expansion/ la contraction de l'appareil.
Décoloration de certaines pièces en plastique.	• La décoloration est imputable aux types de matériaux utilisés dans les pieces en plastique et s'accéléè en cas d'exposition à la chaleur, à la lumière du soleil, aux rayons UV ou à un facteur environnemental.
De la poussière peut s'être accumulée autour du panneau avant, des grilles et des parois entourant l'unité après un usage prolongé.	• L'accumulation de la poussière est due à l'effet de purification de l'air des ions négatifs à partir du nanoè-G. Retirez régulièrement la poussière à l'aide d'un chiffon humide propre.

Vérifièez les éléments suivants avant de faire appel au service de maintenance.

Phénoméne	Vérification
La fonction CHAUFFAGE/REFROIDISSEMENT ne fonctionne pas efficacement.	• Réglez la température correctement. • Fermez toutes les portes et fenêtres. • Nettoyez ou replacez les filtres. • Dégagez toute obstruction dans les ouvertures d'entrée et de sortie d'air.
L'appareil fait du bruit lorsqu'il fonctionne.	• Vérifie que l'apparéil est installé sans inclinaison. • Fermez correctement le panneau avant.
La télécommande ne fonctionne pas. (L'affichage est attenué ou le signal émis est faible.)	• Insérez les piles correctement. • Remplacez les piles faibles.
L'appareil ne fonctionne pas.	• Vérifie si le coupe-circuit est déclenché. • Vérifie si des minutes ont été régées.
L'appareil ne recoit pas le signal de la télécommande.	• Vérifie que le récepteur n'est pas obstrué. • Certaines lampes fluorescentes peuvent interférer avec le signal de l'émetteur. Veuillez consulter un revendeur/agré.

PIECES NON SUSCEPTIBLES D'ETRE REPAREES PAR VOS SOINS

COUPEZ L'ALIMENTATION ÉLECTRIQUE ET DEBRANCHÉZ LA PREISE, puis contactez un revendeur/agree dans les conditions suivantes :

• Bruits anormaux pendant la mise en service.
• Pénetration d'eau ou de corps étrangers à l'intérieur de la télécommande.
  Fuite d'eau de l'unité interieure.
• Déactivation fréquence du disjoncteur.
• Le cordon d'alimentation est inhabituellement chaud.
• Les interrupteurs ou les boutons ne fonctionnent pas correctement.

L'appareil s'arrête et levoyant TIMER clignote. Utilisez la télécommande pour recuperer le code d'erreur.

② Appuyez sur cette touche jusqu'à ce que vous entendiez un bip, puis nezé le code d'érreur
Eteindre l'appareil et donner le code d'erreur à un revendezar agree

• Pour certaines erreurs, il suffit de redémarrer l'unité en fonctionnement limité avec 4 bips au cours du démarrage.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des apparils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et apparèils électriques et électroniques usages doivent être séparés des ordures menagères.

Afin de permettre le traitement, la valorisation et le recyclage adequats des piles et des appareils usages, veuillez les porter a l'un des points de collecte prevus, conformement à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et apparèils usages conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellément nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et apparéils usages, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez achétés les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union europeenne

Pb

Si vous souhaitez vous defaire de pieces d'équipement électrique ou electronique, veuillez vous renseigner directement après de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européen]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union Européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre):

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.
