Marque	PANASONIC
Modèle	U60PEY1E5
Type de produit	Climatiseur réversible (pompe à chaleur)
Type de système	Système split multiple
Réfrigérant	R410A
Potentiel de réchauffement global (PRG)	1975
Plage de température - Refroidissement	Intérieur : 14 °C à 32 °C Extérieur : -15 °C à 46 °C
Plage de température - Chauffage	Intérieur : 16 °C à 30 °C Extérieur : -20 °C à 24 °C
Alimentation électrique	230 V ~ 50 Hz
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Contrôle	Télécommande sans fil ou filaire (optionnelle), minuterie
Réglage du flux d'air	Vertical : automatique avec volet motorisé Horizontal : manuel par ailettes
Filtre à air	Lavable à l'eau, retirable facilement
Entretien	Nettoyer régulièrement les filtres et les grilles d'air avec un aspirateur ou un chiffon doux. Ne pas verser d'eau sur l'unité intérieure. Ne pas utiliser de solvants.
Sécurité	Mise à la terre obligatoire. Disjoncteur de fuite recommandé. Ne pas toucher avec les mains humides. Ne pas insérer d'objets. Ne pas réparer soi-même.
Dégivrage automatique	Oui, en mode chauffage
Redémarrage automatique	Oui, après une panne de courant
Types d'unités intérieures compatibles	Cassette 4 voies (U1, Y1), conduit (F1, N1), plafond (T1), etc.
Protection du compresseur	Protection de démarrage (3 minutes)
Langues de la notice	FR, DE, EN, ES, IT, NL, PT (traductions disponibles)

FOIRE AUX QUESTIONS - U60PEY1E5 PANASONIC

Comment régler la direction du flux d'air ?

Utilisez le bouton FLAP de la télécommande pour faire monter ou descendre le volet. Appuyez une fois pour l'arrêter dans une position souhaitée, ou à nouveau pour activer le balayage automatique. Ne déplacez jamais le volet à la main.

Puis-je utiliser le climatiseur en mode chauffage par très grand froid ?

Oui, mais l'efficacité diminue si la température extérieure est très basse. Le système dispose d'un dégivrage automatique. Si la chaleur est insuffisante, utilisez un chauffage d'appoint.

À quelle fréquence dois-je nettoyer les filtres ?

Il est recommandé de nettoyer les filtres toutes les 2 semaines en utilisation normale. Un filtre obstrué réduit les performances et peut endommager l'appareil.

Que faire si le climatiseur ne fonctionne pas après une panne de courant ?

Après le rétablissement du courant, l'appareil redémarre automatiquement avec les mêmes réglages. Si ce n'est pas le cas, appuyez sur le bouton ON/OFF de la télécommande ou vérifiez le disjoncteur.

Le ventilateur extérieur continue de tourner après l'arrêt, est-ce normal ?

Oui, cela permet de sécher l'échangeur de chaleur et d'assurer un fonctionnement en douceur. Il s'arrête automatiquement après quelques minutes.

Comment utiliser la fonction de déshumidification (séchage) ?

Sélectionnez le mode DRY sur la télécommande. La vitesse du ventilateur est automatiquement réglée sur faible pour maximiser la déshumidification. La fonction ne fonctionne pas si la température extérieure est inférieure à 15 °C.

Quelle est la signification du voyant 'STANDBY' ?

Le voyant STANDBY s'affiche lors du dégivrage automatique ou lorsque le compresseur est arrêté par le thermostat en mode chauffage. Le ventilateur intérieur peut s'arrêter ou tourner à faible vitesse. Le chauffage reprend automatiquement.

Est-il possible de commander plusieurs unités intérieures avec une seule télécommande ?

Oui, si plusieurs unités intérieures sont connectées à une télécommande filaire, vous pouvez sélectionner chaque unité individuellement à l'aide du bouton UNIT pour régler la direction du flux d'air ou d'autres paramètres.

Que faire en cas de fuite d'eau de l'unité intérieure ?

Arrêtez immédiatement l'appareil et débranchez l'alimentation. Contactez votre revendeur. Une fuite peut être due à un filtre obstrué ou à un mauvais écoulement de la condensation.

Quel type de réfrigérant est utilisé et quelles sont les précautions ?

Le réfrigérant utilisé est le R410A, un gaz à effet de serre fluoré avec un PRG de 1975. Ne libérez jamais le gaz dans l'atmosphère. Faites appel à un professionnel pour toute intervention.

MODE D'EMPLOI U60PEY1E5 PANASONIC

Avant d'utiliser l'appareil, lisez ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure.

ESPANOL 26~37

Pour tout problème ou toute question relatifs au climatiseur, il faudra les informations ci-dessous. Les nombres de série et de modèle figurent sur la plaque signalétique placée sur le fond du coffret.

N° de modèle N° de série.

Date d'achat

Adresse du concessionnaire

Numéro de téléphone

Precautions de sécurité

Les symboles suivants utilisés dans ce mode d'emploi avertissant d'un danger potentiel pour l'utilitaire, le personnel d'entretien ou l'appareil :

AVERTISSEMENT

Ce symbole signale un danger ou des opérations dangereuses qui risquent d'entraîner des blessures physiques graves, ou mortelles.

ATTENTION

Ce symbole signale un danger ou des opérations dangereuses qui risquent d'entraîner des blessures physiques ou des dommages matériels, notamment de l'appareil.

Emplacement d'installation

• Il est recommandé de faire installer l'appareil par un technicien qualifié et conformément aux instructions fournies avec l'appareil.
• Avant de procéder à l'installation, vérifier que la tension secteur du local d'utilisation (bureau ou habitation) est la même que celle indiquée sur la plaque signalétique.

AVERTISSEMENT

• Ne pas installer le climatiseur dans un endroit où existent des émanations gazeuses ou des gaz inflammables ou dans un endroit très humide comme une serre.
• Ne pas installer le climatiseur où se trouvent des objets dégageant une très forte chaleur.

À éviter : Pour protéger le climatiseur de toute corrosion, éviter d'installer l'élément extérieur dans un endroit qui risque d'être aspergé d'eau de mer ou dans un environnement sulfureux, par exemple à proximité d'une source thermale.

Instructions relatives à l'alimentation

1. Tous les câbles doivent respecter les codes électriques locaux. Pour les détails, consulter son concessionnaire ou un électricien qualifié.
2. Chaque élément doit être correctement mis à la terre avec un fil de terre (ou de masse) ou au moyen d'un câblage d'alimentation.
3. Les raccordements devront être confiés à un electricien qualifié.

ATTENTION

Pour chauffer le système, il doit être mis sous tension au moins cinq (5) heures avant son fonctionnement. Laissez le système sous tension, sauf si vous n'allez pas l'utiliser pendant une période de temps importantes.

Alimentation du système

REMARQUE

Débrancher la prise d'alimentation de la prise secteur, ou désactiver le disjoncteur ou désactiver le dispositif de déconnexion de l'alimentation afin d'isoler le climatiseur de l'alimentation principale lorsqu'il n'est pas utilisé pendant longtemps.

Conseils de sécurité

• Lire attentivement ce mode d'emploi avant de faire fonctionner le climatiseur. Si l'on rencontre des difficultés ou des problèmes, consulter son concessionnaire. Le climatiseur est conçu pour créer un environnement confortable chez soi. Ne l'utiliser qu'aux fins pour lesquelles il a été prévu, en suivant les instructions de ce mode d'emploi.

AVERTISSEMENT

S'informer auprès d'un revendeur agréé ou d'un spécialiste concernant l'utilisation du type de réfrigerant spécifique. L'utilisation d'un type de réfrigerant autre que celui spécifique comporte un risque d'endommagement du produit, d'éclatement et de blessure, etc.

Ne jamais toucher l'unité avec des mains humides.

Ne jamais utiliser ni entreposer d'essence ni aucune autre vapeur ou liquides inflammbables près du climatiseur — cela serait extrémement dangereux.

Ne pas utiliser cet appareel dans une atmophère potentielllement explosive.

Le climatiseur ne possède pas de ventilateur d'admission d'air frais extérieur. Il faudra donc ouvrir fréquemment les portes ou les fenêtres si l'on utilise dans la même piece des appareils de chauffage à gaz ou au mazout, qui consommet beaucoup d'oxygène. Sinon, il y aurait risque d'asphyxie dans les cas extrêmes.

Prévoir une prise électrique à utiliser exclusivement pour chaque unité, et prévoir un dispositif de déconnection de l'alimentation, un disjoncteur et un disjoncteur de fuite pour la protection contre surintensité de courant dans la ligne exclusive.

Prévoir une prise secteur électrique exclusive pour chaque unité, et un moyen de déconnexion totale de l'alimentation ayant une séparation de contact sur tous les pôles doit être incorpore au câblage fixe conformément aux normes de câblage.

Afin d'éviter des risques possibles découlant d'un défaut d'isolement, l'unité doit être mise à la terre.

Les utilisateurs ne doivent pas nettoyer l'intérieur des unités intérieures et extérieures. Faire appel à un concessionnaire ou à un spécialiste pour le nettoyage.

En cas de dysfonctionnement de cet appareel, ne pas le réparer soi-même. Prendre contact avec le revendeur ou un SAV pour la réparation.

Une fuite de gaz frigorigène peut provoquer un incendie.

Par mesure de sécurité, éteignez le climatiseur et débranchez-le aussi de la prise secteur avant son nettoyage ou entretien.

Débrancher la prise d'alimentation de la prise secteur, ou désactiver le disjoncteur ou déactiver le dispositif de déconnexion de l'alimentation afin d'isoler le climatiseur de l'alimentation principale en cas d'urgence.

N'insérez pas les doits ni d'autres objets dans l'unité interieure ou extérieure du climatiseur, car les pièces rotatives risquent de vous blesser.

N'utilise pas de cordon, de rallongue ou de cordon non spécifique afin d'éviter tout risque de surchauffe et d'accidie.

A VERTISSEMENT

Cesser d'utiliser le produit lorsqu'une anomalie ou defaillancequelconque se produit et débrancher la fiche d'alimentationoumettre hors tension l'interrupteur et le disjoncteur.(Risque de fumée/feu/choc électric)Exemples d'anomalie ou defaillanceL'ELCB se déclenché fréquement.Odeur de brûlé est observée.Un bruit ou des vibrations anormales de l'unité sontobservés.Fuite d'eau de l'unité interieure.Le cordon d'alimentation ou la prise deviennentanormalement chaud.La vitesse du ventilateur ne peut pas être contrélée.L'unité s'arrête de fonctionner immédiatement même sielle est activée pour opérer.Le ventilateur ne s'arrête pas même si l'opération estarrêtée.Contacter immédiatement votre revendeur local pourl'entretien/réparation.

ATTENTION

Cet apparéil est conçu pour être utilisé par des utilisateurs expériements ou confirmés en magasin, dans l'industrie légère et dans les fermes, ou pour une utilisation commerciale par les profanes.

Ne pas mètre le climatisationur sous et hors tension à l'aide de l'interrupteur d'alimentation du système. Utiliser le bouton de marche/arrêt de fonctionnement (ON/OFF).

Ne rien introduire dans la sortie d'air de l'élement extérieur. Cela est très dangereux car le ventilateur marche à grande vitesse.

Ne pas toucher l'arrivée d'air ou les ailettes coupantes en aluminium de l'unité extérieure. Il y a un risque de blessure.

Placer l'alarme incendie et la sortie d'air à au moins 1,5 m de l'unité.

Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacité physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, à moins que ce soit sous la supervision ou les instructions concernant l'utilisation de l'apparéil d'une personne responsable de leur sécurité. Les enfants doivent être surveillés pour être sur qu'ils ne jouent pas avec l'apparéil.

Ne pas trop refroidir ouCHAuffer une pièce où se trouvent des bébés ou des malades.

Ne pas s'asseoir ou monter sur l'unité. Il y a un risque de chute accidentelle.

Ne pas introduire d'objet dans le BOITIER DU VENTILATEUR. Il y a un risque de blessure et l'unité pourrait être endommagée.

• Il se peut que le compresseur s'arrête parfois pendant des orages. Ceci n'est pas une panne mécanique. L'appareil redémarre automatiquement après quelques minutes.
• Le texte anglais correspond aux instructions d'origine. Les autres langues sont les traductions des instructions d'origine.

Arrêtez d'utiliser le produit lorsqu'une anomalie/panne se produit et débranchez la prise d'alimentation.

Exemples d'anomalie/panne

• Le produit ne se met parfois pas en marche lorsqu'il est mis sous tension.
• L'alimentation est parfois déconnectée lorsque le cordon est bougé.
• Une odeur de brûlé ou un bruit anormal est détecté pendant le fonctionnement.
• Le corps est déformé ou anormalement chaud.

Contacter immédiatement son concessionnaire pour un entretien/réparation.

Informations importantes concernant le réfrigérant utilisé

Ce produit contient des gaz à effet de serre fluorés couverts par le protocole de Kyoto. Ne pas libérer les gaz dans l'atmosphère.

Type de réfrigérant: R410A

Valeur PRG(1): 1975

(1) PRG = Potentiel de Réchauffement Global

Des vérifications périodiques d'absence de fuites peuvent être nécessaires en fonction de la législation européenne ou locale. Contactez notre revendeur local pour plus d'informations.

Conditions de fonctionnement

Utilisez ce climatiseur dans la plage de température suivante.

Plage de température intérieure :

Mode de refroidissement 14^ 25^ (TBH) / 18^ 32^ (TBS)

Mode de chauffage 16^ 30^ (TBS)

Plage de température extérieure :

Mode de refroidissement -15°C ~ 46°C (*TBS)

-10°C ~ 43°C (TBS)

Mode de chauffage -20°C ~ 18°C ( TBH) / -20°C ~ 24°C ( TBS)

1 -15°C ~ 18°C ( TBH) / -15°C ~ 24°C ( TBS)

• TBS : (Température Boule Sèche)
• TBH : (Température Boule Humide)
• 1. Lors du branchement de U-60PEY1E5, U-71PEY1E5

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE. En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés. Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'union européenne

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de leur distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Nom des pieces

UNITE INTÉRIEURE

Type U1 (CASSETTE 4 VOIES)

Type Y1 (CASSETTE 4 VOIES 60×60)

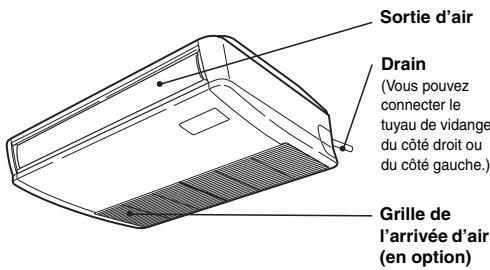

Type F1 (CONDUIT SILHOUETTE BASSE) Type N1 (CONDUIT) Type T1 (PLAFOND)

Télécommande sans fil (pièces en option)

REMARQUE

Reportez-vous au Mode d'emploi qui accompagne la télécommande sans fil en option.

(Type sans fil : pour commander n'importe quel type de l'unité intérieure)

REMARQUE

Télécommande de minuterie (pièces en option)

Reportez-vous au Mode d'emploi qui accompagne la télécommande de minuterie en option.

(Telecommande avec fil : pour commander n'importe quel type de l'unité interieure)

Réglage du FLUX d'air

Les fonctions varient en fonction de l'unité intérieure utilisée. La direction du flux d'air ne peut pas être réalisée à l'aide de la télécommande pour les unités listées ci-dessous. Type U1, type Y1, type T1 et type K1.

• Ne jamais déplacer manuellement le volet contrôlé par la télécommande (volet de circulation d'air vertical). Lorsque le climatiseur est mis hors tension, le volet (volet de circulation d'air vertical) se déplace automatiquement vers le bas.
• Le volet (volet de flux d'air vertical) se déplace vers le haut lorsque le climatiseur est mis en attente chauffage. Le balancement du volet commence à la fin d'attente du chauffage, mais le balancement est indiqué sur la télécommande même pendant l'attente du chauffage.

Réglage de la direction du flux d'air

La direction du flux d'air change chaque fois que le bouton FLAP est appuyé pendant le fonctionnement.

Pour activer le balancement du volet

Appuyez sur le bouton FLAP pour régler le volet (volet de flux d'air vertical) vers le bas, puis appuyez à nouveau sur le bouton FLAP. Ceci affiche et le flux d'air balaye de haut en bas et vice versa automatiquement.

Chauffage	Refroidissement et séchage	Utilisation du ventilateur	Toutes opérations
Réglez le volet (volet de flux d'air vertical) vers le bas. Si le volet est régé en position haute, l'air chaud risque de ne pas atteindre le sol. Réglage initial	Le volet (volet de flux d'air vertical) peut être régé sur trois positions différentes. Réglage initial	Réglage initial	Fonctionnement continu

Pour arrêter le balancement du volet

Appuyez sur le bouton FLAP une nouvelle fois pendant le balancement du volet pour arrêter le volet dans la position souhaitée. Ensuite, le flux d'air peut être réglé en position supérieure en appuyant à nouveau sur le bouton FLAP.

Voyant lorsqu'le balancement est arrêté

Ventilation et chauffage	Refroidissement et séchage
• • •	• • •

Pendant le refroidissement et le séchage, le volet ne s'arrête pas orienté vers le bas. Même si le bouton FLAP est appuyé pendant le balancement du volet, alors qu'il se trouve orienté vers le bas pendant le balancement, il ne s'arrête pas jusqu'à ce qu'il se mette dans la troisième position en partant du haut.

Réglage du FLUX d'air (suite)

Le climatiseur de type U1 est équipés de volets automatiques.

Vous pouvez régler le flux d'air à un angle particulier ou en mode de balayage à l'aide de la télécommande.

Attention

Ne déplacez pas le volet à la main.

4 Voies (type U1, Y1)

Le volet de la sortie d'air peut facilement être retiré et lavé à l'eau. Assurez-vous de toujours arrêter le fonctionnement de l'unité avant de retirer le volet. Après le lavage à l'eau, laissez sécher et remontez à l'unité en vous assurant que la flèche est orientée vers le haut.

Directions verticales (automatique)

Ce climatiseur est equipped'un volet automatique. Vous pouvez régler le flux d'air à un angle particulier ou en mode de balayage à l'aide de la télécommande. (Consultez la description de la télécommande.)

Attention

Ne déplacez pas le volet à la main.

Directions horizontales (manuel)

La direction de flux horizontal de l'air se règle en déplaçant manuellement les ailettes verticales vers la gauche ou vers la droite.

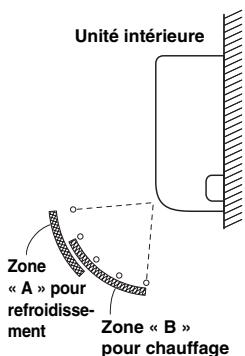

Directions verticales (automatique)

Assurez-vous que la télécommande a été mise en marche. Appuyez sur le bouton FLAP pour faire monter et descendre le volet. Si vous désirez arrêter le mouvement du volet et diriger l'air dans la direction désirée, appuyez une nouvelle fois sur le bouton FLAP. En mode de refroidissement, ne dirigez pas le volet vers le bas et hors de la zone de refroidissement « A », sinon de la condensation risque de couler sur le sol. Zone « A » est la position du volet recommandée pour le refroidissement.

Lors d'un fonctionnement continu avec un réglage de direction du flux d'air fixé pendant environ une heure, la direction du flux d'air est commandée automatiquement et la position du volet est changée. La direction du flux d'air peut être différente de l'affichage sur la télécommande.

Attention

Ne déplacez pas le volet à la main.

Directions horizontales (manuel)

La direction horizontale de flux de l'air se règle en déplaçant manuellement les ailettes verticales vers la gauche ou vers la droite.

Type conduit caché (F1, N1)

Ce climatiseur n'est pas équipé de pièces de sortie d'air. Vous devez vous procurer ces pièces. Veuillez consulter le manuel des pièces de sortie d'air devant être obtenues.

Ajustement de la direction du FLUX d'air pour plusieurs UNITS intérieures à l'aide d'une seule télécommande (filaire)

• La direction du flux d'air ne peut pas être réglée à l'aide de la télécommande pour le type conduit caché (F1, N1).
• Si plusieurs unités sont connectées à une télécommande avec fil, la direction du flux d'air peut être réglée pour chaque unité intérieure en sélectionnant les unités intérieures (voir l'opération ci-dessous).

Pour régler le flux d'air individuel de chaque unité, appuyez sur le bouton UNIT. L'affichage indique le nombre de l'unité interieure sous le contrôle en groupe. Réglez la direction du flux d'air de l'unité interieure indiquée sur l'affichage. - Chaque fois que le bouton UNIT est appuyé, l'indicateur change dans l'ordre indiqué ci-dessous. - Lorsque rien n'est affiché, vous pouvez effectuer le réglage de toutes les unités intérieures en une seule manipulation. - Le numéro de l'unité est affiché de la façon suivante: numéro d'unité extérieur - numéro d'unité interieure. Il varie en fonction du nombre d'unités sous le contrôle en groupe.

Remarques speciales

Fonctionnement séchage
Comment agit-il?	Une fois que la température de la salle atteint le niveau régle, l'apparil se met automatiquement en marche/arrêt pour la maintainir à ce niveau.Afin d'empêcher que l'humidité de la pièce n'augmente, le ventilateur interieur s'arrête également lorsque l'unité s'arrête de fonctionner.La vitesse du ventilateur est automatiquement réglée à « LO. » et ne peut pas être ajustée.Un fonctionnement du séchage (« DRY ») n'est pas possible si la température extérieure est de 15 °C ou moins.
Chauffage
Performance de chauffage	Comme ce climatisationur chauffé la pièce en utilisant l'air extérieur (système à pompe de chaleur), l'éfficacité du chauffage diminuera si la température extérieure est très BASSE. Si une chaleur suffisante ne peut pas être obtenue grâce à cette pompé de chaleur, utilisez un autre apparéil de chauffage avec cet apparéil.
Dégivrage	Lorsque la température extérieure est BASSE, du givre ou de la glace peut se former sur la bobine de l'échangeur thermique de l'unité extérieur, ce qui réduit les performances de chauffage. Quand ce phénomène se produit, un système de dégivrage à microprocesseur entre en service. Au même moment, le ventilateur de l'unité intérieure s'arrête (ou marche à vitesse très réduite dans certains cas) et l'indicateur « STANDBY » apparaît jusqu'à ce que le dégivrage soit terminé. Le chauffage reprend après quelques minutes. (Cette durée varie légèrement selon la température externe et le degré du givrage.)
(attente) est affché sur l'afficheur	Pendant quelques minutes après la mise en marche du chauffage, le ventilateur interne ne fonctionne pas (ou marche à vitesse très réduite dans certains cas) en attendant que la bobine de l'échangeur thermique de l'unité intérieure soit suffisamment chauffée. Ceci se produit car un système de prévention d'air froid fonctionne. Pendant cette période, l'indicateur « » (en attente) reste affiché.« » (en attente) reste affiché pendant la période de dégivrage ou lorsque le compresseur a été arrêté (ou lorsque l'unité marche à vitesse très réduite) par le thermostat lorsque le système est en mode de chauffage.Une fois que le dégivrage est terminé ou quand le compresseur est remis en marche pour le chauffage, « » (standby) s'éteint automatiquement et le chauffage recommence.
REMARQUE	Si une panne de courant se produit lorsque l'unité fonctionné

Si l'alimentation de cette unité est temporarément arrêtée, l'unité se remettra en marche, après rétablissement de l'alimentation, avec les mêmes réglages qu'avant la panne de courant.

Entretien et nettoyage

AVENTISSEMENT ! A VERTISSEMENT	1. Pour toute sécurité, éteignez le climatiseur et débranchez-le de la prise secteur avant le nettoyage. 2. Ne versez pas d'eau sur l'unité intérieure pour la nettoyer. Cela pourrait abimer les composants internes et provoquer des décharges électriques.
L'arrivée et la sortie d'air ( unité intérieure)	Nettoyez l'accrément et la sortie d'air de l'unité intérieure avec la brosse d'un aspirateur ou les essuyer avec un chiffon propre et doux. Si ces parties sont sales, nettoyez-les avec un chiffon propre humecté de l'eau. Quand la sortie d'air est nettoyée, faites attention de ne pas modifier la place des ailettes en frrottant.
ATTENTION	1. Ne utilisez jamais de dissolvants ni de produits chimiques puissants lorsqu'el'unité intérieure est nettoyée. N'essuyez pas les pieces en plastique avec de l'eau très chaude. 2. Certains bords métalliques et les ailettes étant coupants, ils doivent être manipulés avec précaution lors du nettoyage sous peine de provoquer des blessures. 3. La bobine interne et les autres composants de l'unité extérieure doivent être régulierment nettoyés. Consultez le concessionnaire ou un service après-vente.

Dépannage

Si votre climatiseur ne fonctionne pas correctement, vérifiez d'abord les points suivants avant de solliciter une réparation. S'il ne fonctionne toujours pas correctement, contactez votre revendeur ou un centre de service.

UNITE INTÉRIEURE

Symptôme		Cause
Bruit	Un bruit comme de l'eau qui coule pendant ou après le fonctionnement	• Un bruit de liquide réfrigérant s'écouulant à l'intérieur de l'unité • Un bruit de vidange de l'eau à travers la durite de vidange
	Un bruit de craquement pendant ou après le fonctionnement.	Un bruit de craquement en raison du changement de température des pieces
Odeur	Odeur de l'air évacué pendant le fonctionnement.	Odeur des composants internes, de cigarettes et de cosmétiques accumulés dans le climatiseur lorsque l'air est évacué. L'intérieur de l'unité est poussièreux. ConsultezVote revendeur.
Goutte de condensation	Des gouttes de condensation s'accumulent près de l'évacuation d'air pendant le fonctionnement	L'humidité interieure est refroidie par un vent frais et s'accumule sous forme de goutte de condensation.
Brume	En mode de refroidissement, de la brume est produit pendant le fonctionnement. (Les endroits où il y a de grandes quantités de vapeurs d'huile, comme un restaurant.)	• Le nettoyage est nécessaire, car l'intérieur de l'unité (échangeur de chaleur) est sale. ConsultezVote revendeur, car un service technique est nécessaire. • Pendant le dégivrage
Le ventilateur tourne pendant un moment même alors que le climatiseur ne fonctionne pas.		• La rotation du ventilateur permet un fonctionnement en douceur. • Il se peut qu'illesquais que le ventilateur tourne en raison du séchage de l'échangeur de chaleur selon les réglages.
Le sens de l'air change pendant le fonctionnement. Il est impossible de régler le sens de l'air. Le sens de l'air ne peut pas être modifié.		• Lorsque la température d'évacuation de l'air est basse ou pendant le dégivrage, la circulation horizontal de l'air est automatiquement sélectionnée. • La position des volets est parfois configurée individuellement.
Lors du changement du sens de l'air, le volet fonctionne plusieurs fois et s'accrite sur la position désignée.		Lors du changement du sens de l'air, le volet fonctionne après avoir trouvellé la position standard.
Poussière		La poussière accumulée dans l'unité interieure est évacuée.
À la première utilisation à vitesse élevée, il se peut que le ventilateur tourne parfoids plus vite (pendant 3 à 30 minutes) que la vitesse de réglage.		Il s'agit d'une vérification du fonctionnement, pour confirmer que le moteur du ventilateur tourne dans les limites de la plage d'utilisation.

UNITE EXTERIEURE

Symptôme		Cause
Ne fonctionne pas	Juste après la mise sous tension.	Le climatiseur ne fonctionne pas pendant les 3 premières minutes environ en raison de l'activation du circuit de protection du compresseur.
	Lors de l'arrêt et de la reprise immédiate du fonctionnement.
Bruit	Les bruits sont fréquents en mode de chauffage.	Pendant le dégivrage
Vapeur	La vapeur est fréquente en mode de chauffage.
Lorsque le climatiseur est arrêté avec la télécommande, le ventilateur de l'unité extérieure tourne quelquefois pendant un moment même si le compresseur extérieur est arrêté.	La rotation du ventilateur permet un fonctionnement en douceur.

POINTS à vérifier avant de solliciter une réparation

Symptôme	Cause	Solution
Le climatiseur ne fonctionné pas du tout alors qu'il est sous tension.	Panne de courant ou après une panne de courant	Appuyez à nouveau sur le bouton d'alimentation ON/OFF sur le boîtier de télécommande.
	Le bouton d'alimentation est sur OFF.	• Allumez le courant si le disjoncteur est étêtint. • Si le disjoncteur s'est déclenché, consultez votre revendeur sans l'allumer.
	Un fusible a sauté.	En cas de fusible sauté, consultez votre revendeur.
Médiocre performance du refroidissement ou du chauffage	L'orifice d'entrée d'air ou d'évacuation d'air des unités intérieure et extérieur est bouché par de la poussière ou des obstacles.	Retirez la poussière ou l'obstacle.
	Le régulateur de vitesse de l'air est placé sur « Faible ».	Placez-le sur « Élevé » ou « Fort ».
	Réglages de la température incorrectly	Reportez-vous à « CONSEILS POUR ÉCONOMISER DE L'ENERGIE ».
	La pièce est exposée aux rayons directs du soleil en mode de refroidissement.
	Des portes et/ou des fenêtres sont ouvertes.
	Le filtre à air est bouché.	Reportez-vous à « ENTRETIEN ET NETTOYAGE »
	Il y a trop de sources de chaleur dans la pièce en mode de refroidissement.	Utilisez peu de sources de chaleur et pendant un bref instant.
	Il y a trop degens dans la pièce en mode de refroidissement.	Baissez les réglages de température ou placez-les sur « Élevé » ou « Fort ».

Si votre climatiseur ne fonctionne toujours pas correctement après avoir vérifié les points décrits ci-dessus, arrêtez-le puis éteignez-le avec le bouton d'alimentation. Contactez ensuite votre revendeur et indiquez-lui le numéro de série et les symptômes. N'essayez jamais de réparer vous-même le climatiseur, car ceci présente un danger très élevé pour l'utilisateur. Indiquez également la marque d'inspection et les lettres E, F, H, L, P avec les nombres qui apparaissent sur l'écran LCD du boîtier de télécommande.

Éviter

• Ne pas bloquer l'entrée ni la sortie de l'air de l'unité. Si l'une ou l'autre sont obstruées, l'unité ne fonctionnera pas bien et peut subir des dommages.
• Ne pas laisser la lumière du jour entrer dans la pièce. Utiliser des rideaux ou des stores. Si les murs et le plafond de la pièce sont chauffés par le soleil, il faudra plus de temps pour refroidir la pièce.

Le filtre à air doit être propre. (Voir la section « ENTRETIEN ET NETTOYAGE »). Un filtre bouché affectera la performance de l'unité. Pour éviter que l'air climatisé ne s'échappe, fermer les fenêtres, les portes et toute autre ouverture.

En cas de coupure de courant pendant que l'unité est en marche

Si l'alimentation de cette unité est coupée temporairement, l'unité reprend automatiquement après la restauration du courant avec les mêmes réglages que précédemment.

Pagina

INFORMACION DEL PRODUCTO 26

N° de modèle N° de série

Fecha de requisición

Ajuste de la direction de circulation de l'aire

GWP(1) : 1975

(1) GWP = Potentiel de réchauffement global
