BEDIENUNGSANLEITUNG U60PEY1E5 PANASONIC
Bevor Sie das Gerät in Betriebnehmen, lessen Sieitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie fur die künftige Verwendung auf.
ITALIANO 50~61
SICHERHEITSHINWEISE 38
AUFSTELLUNGSORT 39
ELEKTRISCHEERFORDERNISSE 39
SICHERHEITSVORSCHRIFTEN 40
INFORMATIONEN 42
BETRIEB 43
EINSTELLEN DER AUSBLASRICHTUNG 44
EINSTELLEN DER AUSBLASRICHTUNG FÜR MEHRERE INNENGERÄTE MIT EINER
EINZIGEN KABEL-FERNBEDIENUNG 46
BESONDERE HINWEISE 47
PFLEGE UND REINIGUNG 47
FEHLERDIAGNOSE 48
VOR DEM HINZUzieHEN DES SERVICE ZU KONTROLLIERENDE PUNKTE 49
ENERGIESPARTIPPS 49
TECHNISCHE DATEN 135
Falls Probleme oder Fragen zu dieserem Klimagerät auftreten sollenen, die eine Kontaktaufnahme mit dem Kundendienst erforderlich machen, werden die folgenden Angaben besteht. Die Modell-und die Seriennummer befinden sich auf dem Typenschild an der Unterseite des Gehäues.
Modellnummer Seriennummer
Kaufdatum
Anschrift des Fachhändlers
Telefonnummer
SICHERHEITSHINWEISE
In dieser Bedienungsanleitung werden die folgenden Symbole verwendet, um Benutzer und Kundendienstpersonal auf die Gefahr von Verletzungen bzw. Sachschäden und eine mögliche Beschäftigung des Gerätes hinzweisen:
WARNING
VORSICHT
Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, wodurch Verletzungen mit möglicherweise tõdlichem Ausgang entstehen können.
Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, die zu Verletzungen, einer Beschäftigung des Gerätes und anderen Sachschaufen führen können.
AUFSTELLUNGSORT
- Wir empfehlen,这点es Klimagerät von einem qualifizierten Montagetechniker gemäß der beigefugten Montageanleitung fachgerecht installieren zu halten.
- Vor der Installation nachprüfen, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.
WARNING
- Dieses Klimagerät nicht an einem Ort installieren, an dem Dämpfe oder zündfährige Gase auftreten, oder an einem extrem feuchten Ort, z.B. in einem Gewächshaus.
- Das Klimagerät nicht an einem Ort installmenten, an dem sich starke Wärme erzeugende Geräte befinden.
Zu vermeiden:
Um das Klimagerat vor Korrosion zu schützen, sollte die AuBeneinheit nicht an einem Ort installiert werden, wo sie Salzwasserspritzern oder schwefelhaltiger Luft, z.B. in der Höhe von Heilquellen, ausgesetzt ist.
ELEKTRISCHE ERFORDERNISSE
- Die gesamte Verdraughtung muss in Übereinstimmung mit den örtlichen Vorschriften erfolgen. Einzelheiten erfaren Sie von Ihr Frem Fachhändler oder einem qualifizierten Elektriker.
- Alle Geräte müssen entweder über eine Erdleitung oder über die Netzzuleitung fachgerech geerdet werden.
- Die Verdraughtung muss von einem qualifizierten Elektriker vorgenommen werden.
VORSICHT
Um das Gerät zu erwärmen, muss die Stromversorgung mindestens fünf (5) Stunden vor dem Betrieb eingeschaltet werden. Lassen Sie die Stromversorgung eingeschaltet, es sei dess, dass Sie das Gerät für lange Zeit nicht zu verwenden beabsichtigen.
Stromversorgung
EIN
ZUR BEAuchtUNG
Wenn das Innengerät längere Zeit nicht verwendet wird, ziehen Sie den Stecker aus der Netzsteckdose, schalten Sie den Tretnschalter aus, oder schalten Sie das entsprechende Trennorgan ab, um das Innengerät von der Netzspannung zu trennen.
SICHERHEITSVORSCHRIFTEN
- Vor Inbetriebnahme这点es Klimagerates sollen Sie die sie Bedienungsanleitung aufmerksam durchlen. Falls Sie danach immer noch irgendwelche Schwierigkeiten oder Fragen haben sollen, wenden Sie sichitte an ihren Fachhändler.
- Dieses Klimagerät ist so konstruiert, dass es für ein angenehmes Raumklima sorgt. Verwenden Sie theseis Gerät nur für seinen beabsichtigten Zweck gemäß der Beschreibung in dieser Bedienungsanleitung.
| WARNING |
| Fragen Sie ihren Vertragshändler oder Spezialisten nach dem Gebrauch des vorgeschriebenen Kältemitteltypes. Wirde ein anderes Kältemittel als das vorgeschriebene verwendet, kann es zu einer Beschädigung des Produkts, Rohrbruch und Verletzungen usw. kommt. |
| Fassen Sie das Gerät nicht mit nassen Händen an. |
| Auf keinen Fall Benzin oder andere zündfähige Gase oder Flüssigkeiten in der Höhe des Klimagerätes verwenden oder lagern - Explosionsgefahr! |
| Das Gerät darft nicht in explosionsgefährdeten Bereichen verwendet werden. |
| Dieses Klimagerät besitzt keinen Ventilator zum Ansaugen von Frischluft. Werden Gas- oder Ölheizgeräte, die viel Sauerstoff verbrauchen, im gleichen Raum betrieben, so müssen Fenster und Türen*häufig geöffnet werden, um die Luft im Raum zu erneuern. Anderenfalls besteht in extremen Fällen Erstickungsgefahr! |
| Für den Anschluss jeder Einheit muss eine Steckdose vorhanden sein; innerhalb des ausschließlich für die Einheit verwendenten Stromversorgungskabels muss ein Unterbrecher, ein Schutzschalter und ein Lecktrennschlalter für Überstromvorhanden sein. |
| Jedes Gerät muss zur Stromversorgung an einen eigenen Netzanschluss angeschlossen werden. Außerdem muss ein Trennschlalter mit Trennabstand an allen Kontakten nach den vor Ort geltenden Verdraughtungsvorschriften in die Festverdraughtung eingebaut werden. |
| Zum Schutz vor Gefahren durch Mängel in der Isolierung muss das Gerät geerdet werden. |
| Das Innere von Innen- und Außergeräten darft nicht von Benutzern gereinigt werden. Beauftragen Sie einen autorisierten Handler oder Servicetechniker mit der Reinigung. |
| Sollte eine Betriebsstörung these Geräts auftreten, versuchen Sie nicht, diese eigenhändig zu beseitigen. Beauftragen Sie den Vertrieb oder Fachhändler mit der Instandsetzung. |
| Austretendes Kältemittel kann Brände verursachen. |
| Schalten Sie das Klimagerät vor der Reinigung oder Wartung zur Sicherheit aus, und trennen Sie das Gerät von der Spanningsquelle. |
| In Notfällen ziehen Sie den Stecker aus der Netzesteckdose, schalten Sie den Trennschlalter aus, oder schalten Sie das entsprachende Trennorgan ab, um das Innengerät von der Netzspannung zu trennen. |
| Steenien Sie weder ihre Finger noch andere Objekte in das Innen- oder Außergerät des Klimageräts, da es zu Verletzungen durch sich drehende Teile kommt kann. |
| Verwenden Sie keine veränderten Kabel, keine Mehrfachstecker, Verlängerungskabel oder Kabel ohne Spezifikation, um ein Überhitzen und einen Brand zu vermeiden. |
| WARNING |
| Im Fall einer Funktionstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netze Stecker zuziehen bzw. der Sicherungsautomat zu öffnen (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen). Beispiele für Funktionstörungen bzw. Fehlfunktionen
• Der Fehlerstrom-Schutzschalter lost*häufig aus.
• Es richt verbrannt.
• Ungewöhnliche Geräusche oder Vibrationen.
• Wasser tropf aus dem Innengerät.
• Das Netzkabel bzw. der Netze Stecker wird ungewöhnlich warm.
• Die Ventilatordrehzahl wird nicht:geregt.
• Das Gerät bleibt sofort stehen, wenn es eingeschaltet wird.
• Der Ventilator bleibt nicht stehen, wenn das Gerät abgeschlossen wird.
Wenden Sie sich für Wartungs- und Reparaturarbeitem umgehend an ihren Fachhändler. |
| VORSICH |
| Das Gerät kann sowohl von Experten und geschalten Anwendern, in Geschäften, in der Leichtindustrie und Landwirtschaft, als auch von Endverbrauchern eingesetzt werden. |
| Schalten Sie das Klimagerät nicht mit Hilfe des Netztrennschalters ein und aus. Verwendten Sie dazu grundsätzlich die Betriebstaste (ON/OFF). |
| Steenke Sie keine Gegenstände in den Luftauslass der AuBeneinheit. Dies ist gefährlich, weil der Ventilator mit hoher Drehzahl rotiert. |
| Berühren Sie nicht den Luftseinlass oder die scharfen Aluminium-Kühlrippen am AuBengerät. Es besteht Verletzungsgefahr. |
| Feuermelder und Luftauslass,müssen mindestens 1,5 m vom Gerät entfern sein. |
| Das Gerätarf nicht von Personen mit eingeschrankten körperslichen, sensorischen oder geistigen Fähigkeiten verwendet werden und auch nicht von Personen (oder Kindern), die unzureichende Erfahrungen bzw. Kenntnisse im Umgang mit dieser Gerät haben - es sei dann die Bedienung erfolgt unter Aufsicht oder Anweisung einer Person, die für deren Sicherheit verantwortlich ist. Kinder sind entsprechend zu beaufsichtigen, so dass sie nicht mit dem Gerät speilen. |
| Achten Sie stets daraufuf, den Raum nicht zu stark zu kühlen oder zu heizen, wenn Kleinkinder oder Klanke anwesend sind. |
| Setzen oder stellen Sie sich nicht auf das Gerät. Es besteht Sturzgefahr. |
| Kleben Sie keine Objekte auf das VENTILATORGEHÄUSE. Es besteht die Gefahr von Verletzungen und Geräteschäden. |
- Es kann vorkommen, dass der Betrieb des Kompressors bei Gewittern unterbrochen wird. Dies ist kein mechanischer Defekt. Das Gerät nimmt nach einzeligen Minuten automatisch den Betrieb weiter auf.
- Bei der Englischen Textfassung handelt es sich um das Original. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals.
Wenn Fehlfunktionen oder Störungen am Gerät auftreten, stoppen Sie sofort den Betrieb. Ziehen Sie den Netzstecker bzw. unterbrechen Sie die Stromzufuhr.
(Gefahr von Rauchbildung/Feuer/Stromschlag)
Beispiele für
- Das Gerät startet manchmal nicht, wenn Sie es einschalten.
Fehl-
- Die Stromversorgung wird manchmal unterbrochen, wenn Sie das Kabel bewegen.
funktionen
- Brandgeruch oder ungewöhnliche Gerausche während des Betriebs.
- Das Gehäuse ist verformt oder ungewöhnlich heiß.
Wenden Sie sich für eine Wartung oder Reparatur unverzüglich an ihren Handler.
Dieses Produkt enthalt fluorierte Treibhausgase nach dem Kyoto-Protokoll. Die Gase dürfen nicht in die Atmosphäre abgelassen werden.
Kältemitteltyp: R410A
Entspruchend der jeweiligen europäischen oder örtlichen Vorschriften konnen regelmäßige Kätemittel-Dichtigkeitsprüfungen vorgeschreiben sein. Weitere Informationen erhalten Sie von ihrem Fachhändler.
Betriebsbedingungen
Verwenden Sie diese Klimagerät nur in den folgenden Temperaturbereichen:
Innentemperaturbereich:
Kühlbetrieb 14^ 25^ (^) / 18^ 32^ (^)
Heizbetrieb 16^ 30^ (^*TK)
AuBentemperaturbereich:
Kühlbetrieb -15°C ~ 46°C (*TK)
1 -10 °C ~ 43 °C (TK)
Heizbetrieb -20°C ~ 18°C (FK) / -20°C ~ 24°C (TK)
1 -15 °C ~ 18 °C (FK) / -15 °C ~ 24 °C (*TK)
- TK: Trockenkugeltemperatur
- FK: Feuchtkugeltemperatur
- 1 Bei Anschluss von U-60PEY1E5, U-71PEY1E5
These Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden sollen.
Bittle bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihr Landesgesetzungsbuchungen und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunktgen.
Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, ihren Sie damit, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäß Abfallbehandlung auftreten können.
Wenn Sie ausfuhrlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an ihre ortlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.
Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung these Abfalls Strafgelder verhängt werden.
Für geschäftliche Nutzer in der Europäischen Union
Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationenitte an ihren Handler oder Lieferanten.
These Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sieitte bei den ortlichen Behörden oder Ihrhem Handler, welches die ordnungsgemäße Entsorgungsmethode ist.
Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):
Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In thisem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.
BETRIEB
Bezeichnungen der Teile
INNENEINHEIT
Typ U1 (4-WEG KASSETTE)

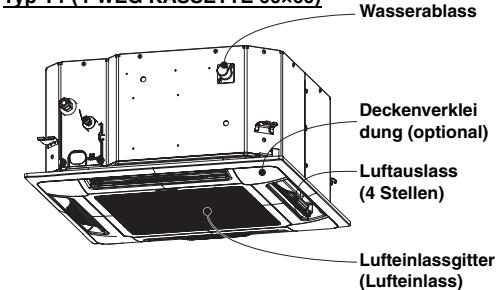

Typ Y1 (4-WEG KASSETTE 60x60)
Typ F1 (KANALGERÄT, FLACHE BAUFORM)
Typ N1 (KANALGERÄT)

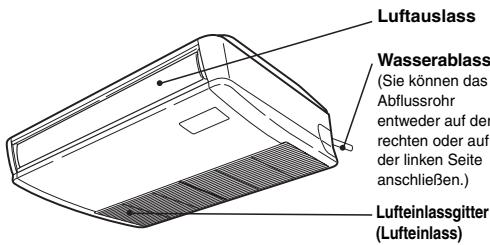

Typ T1 (DECKENMONTAGE)
Typ K1 (WANDMONTAGE)
ZUR BEACHTUNG
Infrarot-Fernbedienung (Sonderzubehör)
Siehe die Bedienungsanleitung, die mit der optionalen Infrarot-Fernbedienung mitgeliefert wird.
(Drahtlos: steht fur alle Inneneinheiten zur Verfugung)
ZUR BEACHTUNG
Kabel-Fernbedienung mit Timer (Sonderzubehör)
Siehe die Bedienungsanleitung, die mit der optionalen Kabel-Fernbedienung mit Timer mitgeliefert wird.
(Verdrahtet: steht fur alle Inneneinheiten zur Verfugung)
EINSTellen DER AUSBLASRICHTUNG
Die Funktionen sind je nach den verwendeten Innengeräten verschieden. Die Ausblasrichtung kann nur bei den nachfolgenden Modellen mit der Fernbedienung eingestellt werden: Typ U1, typ Y1, typ T1 und typ K1.
- Versuchen Sie nie, die Lamelle für die vertikale Ausblasrichtung, die mit der Fernbedienung verstellt wird, mit der Hand zu bewegen.
- Wenn das Klimagerat ausgeschalten wird, bewegt sich die Lamelle für die vertikale Ausblasrichtung automatisch in die weitere Position.
- Die Lamelle für die vertikale Ausblastrichtung bewegt sich im Heizbetrieb während des Warmluftstarts in die obere Position. Der Schwenkbetrieb wird erst nach Ablauf des Warmluftstarts durchgeführt. Auf der Fernbedienung wird der Schwenkbetrieb allerdings auch während des Warmluftstarts angezeigt (Symbol für Betriebsbereitschaft).
Einstellen der Ausblasrichtung
Aktivieren des Schwenkbetriebs
Die Ausblasrichtung ändert sich jeder Mal, wenn die Lamellenstelltaste während des Betriebs gedrück wird.
Drucken Sie die Lamellenstelltaste, um die Lamelle für die vertikale Ausblasrichtung in die unterne Position zu stellen, und drucken Sie die Lamellenstelltaste dann erneut. Daraufhin wird angezeit, und der Luftstrom schwenkt automatisch nach oben und nach unten.
| Heizen | Kühlen und Entfeuchten | Umluftbetrieb | Alle Betriebsarten |
| Stellen Sie die Lamelle für die vertikale Ausblasrichtung in dieunte Position. Falls die Lamelle in die obere Position gestellt ist, erreicht die warme Luft den Boden unter Umständen nicht. Anfangsstellung | Die Lamelle für die vertikale Ausblasrichtung kann in eine von drei Positionen eingestellt werden. Anfangsstellung | Anfangsstellung | Fortlaufender Betrieb |
Stoppen des Schwenkbetriebs
Crücken Sie die Lamellenstelltaste erneut während des Lamellenschwenkbetriebs, um die Lamelle in der gewürschten Position zu stoppen. Durch erneutes Crunden der Lamellenstelltaste konnen Sie dann den Luftstrom in die oberste Position stellen.
Anzeige, wenn der Schwenkbetrieb gestoppt ist
| Umluft und Heizen | Kühlen und Entfeuchten |
| ■ · . | ■ · . |
Während des Kühl- oder Entfeuchtungsbetriebs stoppt die Lamelle nicht in der unteren Position. Selfb wenn Sie die Lamelle während des Schwenkbetriebs in der unteren Position stoppen, stoppt sie erst, wenn sie sich an die drittoberste Position bewegt hat.
EINSTELLEN DER AUSBLASRICHTUNG (FORTSETZUNG)
Klimageräte der Typen U1 verfügen über eine motorbetriebene Lamelle.
Sie können die Ausblasrichtung mit der Fernbedienung auf einen bestimmen Winkel oder auf den Schwenkbetrieb einstellen.
VORSICHT
Verstellen Sie die Klappe nicht mit den Händen.
Vierwege-Kassetten (Typ U1, Y1)
Die Luftleitlamelle kann leicht abgenommen und mit Wasser gewaschen werden.
- Stoppen Sie immer den Betriebs des Geräts, bevor Sie die Lamelle abnehmer.
- Lassen Sie die Lamelle trocknen, nachdem Sie sie gewaschen haben, und befestigen Sie sie dann wieder so am Gerät, dass der Pfeil nach außen zeigt.
Deckengerate (T1)
Vertikale Ausblasrichtung (motorgetriebene Lamelle)
Dieses Klimagerat ist mit motorbetriebenen Lamelle ausgestattet. Sie können die Ausblasrichtung mit der Fernbedienung auf einen bestimmen Winkel oder auf den SchwenkBetrieb einstehen. (Beachten Sie die Beschreibung der Fernbedienung.)
VORSICHT
Verstellen Sie die Lamelle nicht von Hand.
Horizontale Ausblasrichtung (manuell)
Die horizontale Ausblasrichtung kann manuell durch Verschieben der vertikalen Luftleitlamellen nach links oder nach rechts eingestellt werden.
Wandgeräte (K1)
Vertikale Ausblasrichtung (motorterriebene Lamelle)
Schalten Sie das Klimagerät mit der Fernbedienung ein. Drücken Sie die Lamellenstelltaste, um die Lamelle auf und ab schwenken zu halten. Um die Lamellenbewegung zu stoppen und den Luftstrom in eine bestimmte Richtung zu lenken, drücken Sie die Lamellenstelltaste erneut. Richten Sie die Lamelle im Kühlbetrieb nicht nach unten und bewegen Sie die Klappe nicht aus Zone „A“, da anderenfalls Kondenswasser auf den Boden tropfen kann. Für den Kühlbetrieb empfeihelt sich die Verwendung von Zone „A“ für die Position der Klappe.
Wenn Sie das Görtät etwa eine Stunde mit fest eingesetfter Ausblasrichtung betrieben, wird die Ausblasrichtung automatisch geregelt und die Klappenposition geändert. Die tatsächliche Ausblasrichtung kann von der angezeitigen Richtung auf der Fernbedienung abweichen.
VORSICHT
Verstellen Sie die Lamelle nicht von Hand.
Horizontale Ausblasrichtung (manuell)
Die horizontale Ausblasrichtung kann manuell durch Verschieben der vertikalen Luftleitlamellen nach links oder nach rechts eingestellt werden.
Kanalgeräte (F1, N1)
These Klimageräte sind nicht mit einem Luftauslass ausgestattet. Diese Teile müssen vor Ort erworben werden. Lesen Sieitte die Bedienungsanleitung der vor Ort erworbenen Luftauslasse.
EINSTELLEN DER AUSBLASRICHTUNG FÜR MEHRERE INNENGERÄTE MIT EINER EINZIGEN KABEL-FERNBEDIENUNG
Die Ausblasrichtung kann für die folgenden Gerätotypen nicht mit der Fernbedienung eingestellt werden: Kanalgeräte (F1, N1).
- Falls mehrere Innengeräte an eine Fernbededigung angeschlossen sind, kann die Ausblasrichtung für jedem Innengerät getrennt eingestellt werden, indem das jeweilige Innengerät ausgewählt wird (Vorgehensweise siehe unter).
Gerä-Wahltaste (UNIT)
- Um die Ausblasrichtung für die einzelnen Innengeräte einzustellen, drücken Sie die Taste UNIT. Auf dem Display wird die Gruppensteuerungsnummer des Innengeräts angezeigt. Stellen Sie nun mit der Lamellenstelltaste die Ausblasrichtung des auf dem Display angezeiteten Innengeräts ein.
- Jedes Mal, wenn Sie die Taste UNIT drücken, wechselt die Anzeige in der unten angezeigten Reihenfolge.
- Erfolgt keine Anzeige, können Sie die Einstellung für alle Innengeräte in einem einzigen Bedienungsvorgang durchführten.
- Die Gerätenummer wird als Kombination von Außengeräte- und Innengerätenummer angezeigt. Sie hängt von der Anzahl der Innengeräte in der Gruppensteuerung ab.
Ein Außergerät mit acht Innengeräten
Zwei AuBengeräte mit je vier Innengeräten
BESONDERE HINWEISE
Entfeuchtungsbetrieb
Funktionsprinzip
- Sobald die Raumtemperatur den eingestallen den Wert erreicht hat, wird das Gerät automatisch wiederholt ein- und ausgeschelt.
- Um zu verhindern, dass die Luftfeuchtigkeit im Raum erneut ansteigt, wird auch der Innengeräte-Ventilator ausgescheltet, wenn das Innengerät ausgescheltet wird.
Die Ventilatorrehzahl wird automatisch auf niedrig eingestellt und kann nicht geändert werden.
- Der Entfeuchtungsbetrieb ist nicht möglich, wenn die Außentemperatur 15^ oder weniger beträgt.
Heizbetrieb
Heizleistung
- Da这点es Gerät den Raum unter Verwendung der in der Außenluft enthaltenen Wärme heizt (Wärmepumpensystem), nimmt die Heizleistung ab, wenn die Außentemperatur sehr niedrig ist. Falls mit dieser Wärmepumpe nicht genugend Wärme erzeugt werden kann, verwenden Sie zusammen zuzüglich zu这点em Gerät noch ein andere Heizgerät.
Abtauen
- Wenn die Außentemperatur niedrig ist, kann sich auf dem Wärmetauscher des Außengeräts Reif oder Eis bilden und dadurch die Wärmeleistung reduzieren. Wenn dies eintritt, wird die mikroumputergesteuerte Abtauung aktiviert. Gleichzeit wird der Innengräte-Ventilator ausgeschaltet (oder lauf in einigen Fällen mit sehr niedriger Drehzahl weiter), und auf dem Display wird das Bereitschaftssymbol angezeigt, bis die Abtauung zu Ende ist. Der Heizbetrieb wird eine Minute später fortgesetzt. (Die Länge dieser Pause schwankt geringfüg je nach Außentemperatur und Umfang der Vereisung.)
(Betriebsbereitschaft) auf dem Display
- Nach dem Einschalten des Heizbetriebs bleibt der Ventilator des Innengerats ausgeschaltet (oder lauf in einigen Fällen mit niedriger Drehzahl), bis der Wärmetauscher des Innengerats ausreichend erwart ist. Auf diese Weise wird verhindert, dass kalte Luft aus dem Gerät austritt. Wahrend these „Warmluftstarts" wird auf dem Display das Symbol „(Betriebsbereitschaft) angezeigt.
(Betriebserbeteitschaft) wird während des Abtaubetriebs angezeigt oder wenn der Verdichter im Heizbetrieb durch den Thermostat ausgeschalten wird (zw. wenn das Gerät mit sehr niedriger Drehzahl lauft).
- Nach Abschluss das Abtaubetriebs und wenn der Kompressor erneut eingeschaltet ist, erlischte die Anzeige „ (Betriebsbereitschaft) automatisch, und der Heizbetrieb wird fortgesetzt.
ZUR BEACHTUNG
Bei einem Stromausfall während des Betriebs des Geräts
Wird die Stromversorgung des GeRs vorübergehend unterbrochen, setzt das Gerat den Betrieb (nach Wiederherstellung der Stromversorgung) automatisch mit denselben Einstellungen wie vor der Unterbrechung der Stromversorgung fort.
PFLEGE UND REINIGUNG
WARNING
- Aus Sicherheitsgründen darauf aufachten, das Gerät vor dem Reinigen auszuschalten und es außer dem vom Netz zu trennen.
- Kein Wasser auf die Inneneinheit schütten, um diese zu reinigen. Dadurch werden die inneren Bauteile beschädigt, und es besteht Stromschlaggefahr.
Lufteinritt und -austritt des Innengerats
Reinigen Sie den Luftintritt und den Luftaustritt des Innengerats mit einer Staubsaugerbürste bzw. wischen Sie die sie mit einem sauberen weichen Tuch ab.
Wenn die erwähnten Teile schmutzig sind, diese mit einem sauberen Tuch abwischen, das mit Wasser befechdet ist. Achten Sie beim Reinigen des Luftastritts darauf, die Luftleitlamellen nicht gewaltsam zu verstehen.
VORSICHT
- Verwenden Sie niemals Lösungsmittel oder starke Chemikalien, um das Innengerät zu reinigen. Wischen Sie die Plastikteile nicht mit sehr heißem Wasser ab.
- Manche Metallkanten sowie die Verflüssigerlamellen sind scharf und konnen Verletzungen verursachen, wenn sie nicht richtig gehandelt werden; beim Reinigen dieser Teile entsprechenden vorsichtig sein.
- Der Wärmetauscher und andere Bauteile des Außererats müssen regelmäß gereinigt werden. Wenden Sie sich dazuitte an ihren Fachhändler oder an eine Kundendienststelle.
FEHLERDIAGNOSE
Wenn die Klimaanlage nicht richtig Funktioniert, gehen Sie zunachst die folgenden Punkte durch, bevor Sie den Kundendienst anfordern. Wenn sich das Problem anhand dieser Fehlerdiagnose nicht beheben latent, setzen Sie sichitte mit Ihrem Handler oder einem Service-Center in Verbindung.
INNENEINHEIT
| Symptom | Ursache |
| Geräusch | Geräusch ähnlich fließen dem Wasser während oder nach dem Betrieb | Geräusch des in der Einheit fließenenden KühlmittelsGeräusch des über die Ablaufleitung ausflüllen Wasser |
| Knackgeräusch während des Betriebs oder beim Stoppen des Betriebs. | Durch Ausdehnung von Bauteilen bei Temperaturänderung verursachtes Geräusch |
| Geruch | Geruch in der Abluft während des Betriebs. | In der Klimaanlage angesammelter Geruch von Bauteilen, Zigaretten oder Kosmetika entweicht mit der Abluft.Verschmutzung im Inneren der Einheit. Setzen Sie sichitte mit ihrem Handler in Verbindung. |
| Wassertropfen | Wassertropfen um den Luftauslass beim Betrieb | Feuchtigkeitsniederschlag formt sich durch kühlen Luftstrom. |
| Nebelschleier | Beim Kühlbetrieb kann ein Nebelschleier auftenten.(An Orten mit viel Öldunst, z.B. in Restaurants.) | Eine Reinigung ist erforderlich, da das Innere der Einheit(Wärmetauscher) verschutz ist. Setzen Sie sichitte mit ihrem Handler in Verbindung, da eine Wartung durch einen Fachmann erforderlich ist.Beim Entfrosten |
| Gebäse lauft nach dem Stopen des Betriebs eine Weile weiter. | Das Gebäse forderiert einen gute Betriebsablauf.Das Gebäse kann je nach den Einstellungen zum Trocknen des Wärmetauschers nachlaufen. |
| Luftstromrichtung ändert sich beim Betrieb.Einstellung der Luftstromrichtung nicht möglich.Luftstromrichtung nicht änderbar. | Wenn die Ablufttemperatur niedrig ist, oder beim Entfrosten, wird der Luftstrom automatisch horizontal ausgerichtet.Möglicherweise wurden die Klappenpositionen individuell eingerichtet. |
| Beim Ändern der Luftstromrichtung arbeitet die Klappe eineige Male und stoppt dann an der vorgegebenen Position. | Beim Ändern der Luftstromrichtung arbeitet die Klappe nach Sachen der Standardposition. |
| Staub | Staubansammlung in der Inneneinheit wird ausgebasen. |
| Zu Beginn des Betriebs mit hoher Drehzahl kann es vorkommen, dass das Gebäse (3 bis 30 Minuten lang) mit einer höheren als der eingestellen Drehzahl lauft. | Dabei handelt es sich um eine Überprüfung des Gebläsebetriebs, die dazu dient, sicherzustellen, dass die Drehzahl des Gebläsemotors innerhalb des vorgeschreibenbenen Bereichs liegt. |
AUBENEINHEIT
| Symptom | Ursache |
| Einheit arbeitert nicht | Sofort nach dem Einsatzen. | Der Betrieb setzt wegen der Kompressor-Schutzschaltung erst nach ca. 3 Minuten ein. |
| Beim Stoppen und sofortigen Fortsetzen des Betriebs. |
| Geräusch | Im Heizmodus sind Geräutsche nicht ungewöhnlich. | Beim Entfrosten |
| Dampf | Im Heizmodus wird bisweilen Dampf erzeugt. |
| Beim Stoppen per Fernbedienung lauft das Geblase der AuBeneinheit manchmal noch eine Weile, obwohl der AuBengerät-Kompressor gestoptedürte. | Das Geblase fordert einenugen Betriebsablauf. | |
VOR DEM HINZUZIEHEN DES SERVICE ZU KONTROLLIERENDE PUNKTE
| Symptom | Ursache | Abhilfe |
| Klimaanlage lauft nach dem Einsatzen nicht. | Stromausfall oder nach einem Stromausfall | Die Betriebstaste ON/OFF an der Fernbedienung noch einmal drücken. |
| Betriebstaste befindet sich in Ausschaltung. | • Stromversorgung einschalten, sofern der Trennschafter nicht ausgelöst wurde.
• Bei ausgelöstem Trennschafter den Händler benachrichtigen, ohne das System einzuschalten. |
| Sicherung durchgebranct. | Bei durchgebernter Sicherung den Händler benachrichtigen. |
| Schlechte Kuhl- oder Heizleistung | Luftseinlass- oder -auslassöffnung der Innen- bzw. AuBeneinheit mit Staub zugesetzt oder durch Hindernis blockiert. | Staub oder Blockierung beseitigen. |
| Gebäseschalter steht auf „Niedrig". | Auf „Hoch“ oder „Stark“ einstehen. |
| Ungeeignete Temperatureinstellung | Siehe „ENERGISPARTIPPS". |
| Raum ist bei Kuhlbetrieb direkt Tom Sonnenlichteinfall ausgesetzt. |
| Türen und/oder Fenster geöffnet. |
| Luftfilter zugesetzt. | Siehe „PFLEGE UND REINIGUNG". |
| Zu viele Wärmequellen im Raum bei Kuhlbetrieb. | So weitere Wärmequellen wie möglich und jeweils nur kurze Zeit verwenden. |
| Zu weitere Personen im Raum bei Kuhlbetrieb. | Temperatur niedriger oder Gebläse auf „Hoch“ oder „Stark“ einstehen. |
Sollte die Klimaanlage auch nach Durchgehen der obigen Punkte noch immer nicht arbeiten, stoppen Sie zunachst den Betrieb und schalten dann den Netzschalter aus. Wenden Sie sich danach an ihren Handlter unter Angabe der Seriennummer und des Symptoms. Versuchen Sie niemals, die Klimaanlage selbst zu reparieren, da dies sehr gefährlich sein kann. Informieren Sie auch über das eventuelle Vorhandsein des Prufeichens und der Buchstaben E, F, H, L sowie P in Kombination mit Ziffern auf dem LCD der Fernbedienung.
ENERGIESPARTIPPS
Vermeiden Sie
- Jede Blockierung des Luftein- und -auslasses der Einheit ist zu vermeiden. Bei jeder Blockierung wird die Einheit nicht gut Funktionieren und kann)sagar beschadigt werden.
- Den Raum vor direkter Sonnenbestrahlung schützen. Blenden, Rollos, Vorhänge o.A. verwenden. Bei Erwärnung der Wände und der Decke eines Raums bestehtiger dieser mehr Zeit zum Abkühlen.
Was Sie tun sollenten
- Halten Sie den Luftfilter stets sauber. (Siehe „PFLEGE UND REINIGUNG“) Ein verstopfter Filter beeinträchtigt die Leistung der Einheit.
- Fenster, Turen und andere Öffnungen geschlossen halten, damit die klimatisierte Luft nicht entweichen kann.
ZUR BEAuchtUNG
Im Falle eines Stromausfalls bei laufender Einheit
Bei einem kurzen Stromausfall setzt die Einheit den Betrieb mit den Einstellungen vor der Unterbrechung automatisch fort, sobald die Stromversorgung wieder hergestellt ist.
INDICE
INFORMAZIONI RIGUARDANTI IL PRODOTTO .50
PRECAUZIONI PER LA SICUREZZA 50
ELEKTRISCHE VEREISTEN 63
VEILIGHEIDSINSTRUCTIES 64
INFORMATIE 66
BEDIENING 67
DE LUCHTRICHTING AANPASSEN 68
VIA EEN AFSTANDSBEDIENING (BEDRAAD) DE LUCHTRICHTING VOOR
MEERDERE BINNENUNITS AANPASSEN 70
ELEKTRISCHE VEREISTEN
Verticalerichtingen(automatisch)
Verticalerichtingen(automatisch)
