MANUALE UTENTE U60PEY1E5 PANASONIC
Prima di utilizzare l'unità, leggere a fondo quello istruzioni per l'uso e conservarle come riferimento futuro.
NEDERLANDS 62~73
LUOGODI INSTALLAZIONE 51
REQUISITIE ELETTRICI 51
ISTRUZIONI DI SICUREZZA 52
INFORMAZIONI 54
FUNZIONAMENTO 55
REGOLAZIONE DELLA DIREZIONE DEL GETTO D'ARIA 56
REGOLAZIONE DELLA DIREZIONE DEL GETTO D'ARIA DI PIU UNITA INTERNE TRAMITE UN UNICO TELECOMANDO (CON FILI) 58
OSSERVAZIONI SPECIALI 59
CURA E PULIZIA 59
RISOLUZIONE DEI PROBLEMI 60
CONTROLLI DA ESEGUIDE PRIMA DI RICHIEDERE ASSISTENZA. 61
SUGGERIMENTI PER RISPARMIARE ENERGIA 61
SPECIFICHE 135
In caso di difficultità o se si hanno dei dubbi riguardo al condizionatore d'aria, sono necessarie le informazioni segunti. I numero del modello e di seriesi si trovano sulla targhetta di identificazione, sulla parte inferiore dell'armadio.
No. del modello No. di série
Data di acquireo
Indirizzo del rivenditore
Numero di Telefono
PRECAUZIONI PER LA SICUREZZA
I significi segunti sono usati in queste istruzioni per l'uso per mettere in guardia l'utente e il personale di servizio circa le condizioni potenzialmente pericolose per gli utenti, il personale di servizio o l'apparecchiatura:
AVVERTIMENTO
Questo significato si riferisce a pericoli o interventi peu sicuri che possono causare gravi lesions personali o la morte.
PRECAUZIONE
Questo significato si riferisce a pericoli o a interventi peu sicuri che possono provocare lesions personali o danneggiare il prodotto stesso o altre cose.
LUOGO DI INSTALLAZIONE
- Si raccomanda di far installare quello condizionatore d'aria da un technician qualificato seguito le istruzioni di installmentazione allegate.
- Prima dell'installazione, accertare che la tensione di rete dell'ufficio o di casa corrisponda con quella indicata sulla targhetta di identificazione del condizionatore d'aria.
AVERTIMENO
- Non installment quello condizionatore d'aria dove ci sono fumi o gas inflammabili, o in unosto molto umido come una serra.
- Non installare il condizionatore d'aria dove sono collocate apparecchiature che generano un calore eccessivo.
Daevitare:
Per proteggere il condizionatore d'aria dalla corrosione eccessiva, non installare l'unità esterna dove possa essere espressa direttamenteagli spruzzi d'acqua marina o a vaporo solforosi nelle vicinanzi di stationi termali.
REquisiti ELETTRICI
- Tutti gli allacciamenti elettrici devono essere conformi alle normative elettriche locali. Per i dettagli, consultate il rivenditore o un elettristica specializzato.
- Ciascuna unità delve essere collegata correttamente a massa, con un filo di massa (terra) o mediante il cavo di alimentazione.
- Gli allacciamenti elettrici devono essere seeguita da un elettricista specializzato.
PRECAUZIONE
Per riscaldare ilsystema occorre accendere l'interruttore principale almeno cinque (5) ore prima della messa in funzione. L'interruttore principale dell'alimentazione di rete va lasciato accesso (ON), a meno che non si preveda di non utilizzato l'apprecchio per un periodo di tempo prolongato.
Interruttore principale
ON
NOTA
Quando non si intende'utilizzato il condizionatore d'aria della stanza per un periodo di tempo prolongato, estrare la spina dell'alimentazione dalla presa, oppure disattivare l'interruttore principale (OFF), oppure disattivare (OFF) il disposativo di scollegamento dell'alimentazione elettrica, per isolare il condizionatore alla fonte di alimentazione elettrica di rete.
ISTRUZIONI DI SICUREZZA
Leggete attentamente quosti istruzioni per l'uso prima di usare il condizonatore d'aria. In caso di dubbi o problemi, rivolgersi al proprio rivenditore.
- Questo condizionatore d'aria è progettato per rendere comfortevoli le condizioni ambientali della vostra stanza. Utilizzato soltanto per lo scopo previsto, come descririto in quosti istruzioni per l'uso.
| AVERTIMENO |
| Consultare un rivenditore autorizzato o uno specialista relativamente all'utilizzo del tipo di refrigerante specificato.L'utilizzo di refrigerante diverso dal tipo specificato potrebbe provocare danni al prodotto, scoppi e lesioni personali, earsi via. |
| Mai toccare l'unità con le mani bagnate. |
| Mai usare o conservare benzina o altri vapori o liquidi inflammabili vicino al condizionatore, perché ci è molto pericoloso. |
| Non utilizzato quello apparecchio in un'atmosfera potenzialmente esplosiva. |
| Questo condizionatore d'aria non ha una ventilà di aspirazione dell'aria fresca dall'esterno. Occorre pertanto aprirere frenquently le porte e le finestre se si utilizzato apparenchieti di riscaldamento a gas o cherosene nella stessa stanza, perché consumano molto ossigeno. In caso contrario, potrebbe esserci pericolo di asfissia. |
| Collegare ciascuna unità a una presa di corrente dedicata e nella linea esclusiva installare unsezionatore, un interrupturo di sicurezza automatico e un interrupturo antidispersione per protezione da sovracorrente. |
| Fornire una presa elettrica esclusiva per ciascuna unità; inoltre, è necessario incorporare nel cabaggio fisso unsystema di scollegamento completo, che offra una separazione dei contatti su tutti i poli, in ottempanza alle normative sui cabaggi. |
| Per evitare possibili pericoli dovuti a interruzione dell'isolamento elettrico, l'unità deve essere provvista di messa a terra. |
| Gli utenti non devono pulire personalemente le unità interne ed esterne. Contattare un rivenditore autorizzato o un tecnico specializzato per la pulizia. |
| In caso di malfunzionamento del condizionatore si raccomanda di non tentare di ripararlo da se. Ci si deve piuttosto rivolgere al proprio rivenditore o tecnico di assistenza. |
| Le perdite di gas refrigerante possono provocare un incendio. |
| Per la sicurezza, accertarsi di spegnere il condizionatore d'aria eanche di scollegare l'alimentazione elettrica prima di sopporre l'apparecchio a pulizia o assistenza tecnica. |
| In caso di emergenza, estrarrre la spina dell'alimentazione elettrica della pressa, oppure disattivare l'interruttore principale (OFF), oppure disattivare (OFF) il dispositivo di scollegamento dell'alimentazione elettrica per isolare il condizionatore d'aria dellaStanza alla fonte di alimentazione elettrica di rete. |
| Non inseire le dità o altri oggetti nell'unità interna o esterna del condizionatore d'aria. In caso contrario, le parti rotanti potrebbero causare infortuni. |
| Non utilizzare un cavo modificato o giuntato, una prolunga o un cavo diverso da quello specificato per evitare surriscaldamenti e incendi. |
| AVERTIMENO |
| Smettere di usare il prodotto quando si verifica un'anormalità/guasto e scollegare la spina dalla presa di corrente o portare l'interruttore o il salvavita su OFF (rischio di fumo/fiamme/scosse elettrice) |
| Esempi di anormalità/guasto |
| L'interruttore differenziale (ELCB) scatta di frequente. |
| Si sente un odore di bruciatto. |
| Si notation un rumore o vibrazione anormale dell'unità. |
| L'unità interna perde acqua. |
| Il cavo o spina di alimentazione si scaldano in maniera anomale. |
| Non è possibile controllare la velocità della ventola. |
| L'unità smette immediatamente di funzionare quando la si accende. |
| La ventola non si ferma neanche se si interrompe il funzionamento. |
| Contattare immediatamente il rivenditore locale per la manutenzione/riparazione. |
| PRECAUZIONE |
| Questo apparecchio è destinato all'utilizzo da parte di esperti o utenti addestrati nei negosi, nell'industria leggera e nelle fattorie, oppure per l'utilizzo commerciale da parte di non addetti ai lavori. |
| Non accendere e spegnere il condizionatore d'aria mediante l'interruttore principale. Usare sempre il pulsante di accensione/spegnimento (ON/OFF). |
| Non insereire alcun oggettò nell'uscita d'aria dell'unità esterna. Ciò è molto pericoloso perché la ventola gira ad alta velocità. |
| Non toccare la presa d'aria o le alette di alluminio affiliate dell'unità esterna. In caso contrario, si potrebbero subire lesioni. |
| Posizione l'allarme antincendio e l'uscita dell'aria a una distanza di almeno 1,5 m dall'unità. |
| Questo apparecchio non è destinato ad uso da parte di persone (inclusi bambini) con disponibilità fisiche, sensoriali o mentali ridotte, o mancanza di esperienza e di conoscenze, a meno che non si stava fornità loro supervisione o istruzioni relative all'uso dell'apparechio da parte di una persona responsable della loro sicurezza. I bambini devono essere tenuti sulla controlo per assicurare che non giocino con l'apparechio. |
| Non raffreddare o riscaldare eccessivamente laStanza in presenza di bambini molto piccoli o di invalidi. |
| Non sedersi né calpestare l'unità. In caso contrario, si potrebbero provocare cadute accidentali. |
| Non attaccare alcun oggettoto sulla SUPERFICIE ESTERNA DELLA VENTOLA. |
| In caso contrario, si potrebbero subire lesioni e l'unità potrebbe dannegiarsi. |
- Il compressore potrebbe occasionally arrestarsi durante i temporali con fulmini. Non si tratti di un guasto meccanico. L'unità riprende automaticamente a funzionare molto alcuni minuto.
- Il testo in inglesse corrisponde alle istruzioni originali. Le altre lingue sono traduzioni delle istruzioni originali.
Interrompere l'uso del prodotto qualora dovessero verificarsi anomalie o guasti di qualsiasi genere, e scollegare la presa elettrica.
(rischio di fumo/incendio/scosse elettriche)
Esempi di anomalie/guasti
- Il prodotto a volte non si avvia quando viene acceso.
- L'alimentazione elettrica a volte viene scollegata quando si sposta il cavo.
- Durante il funzionamento viene rilevato odore di bruciato o un rumore anomalo.
- Il corpo risulta deformato o presente una temperatura anomala eccessivamente elevata.
Contattare immediatamente il rivenditore locale per sottoporre l'apparecchio a manutenzione/ riparazione.
Questo prodotto contiene gas fluorurati a effetto serra conformi al Protocollo di Kyoto. Non spargere i gas nell'atmosfera.
Tipodi refrigerante:R410A
Valore GWP(1): 1975
(1) GWP = global warming potential - potenziale di riscaldamento globale
A seconda delle disposizioni vigenti a livello locale e europeo, cui èssere necessario svolgere periodicamente dei controlli per verificare l'assenza di perdite di refrigerante. Per ulteriori informazioni contattore il distributore locale.
Condizioni di esercizio
Utilizzato quello condizionatore d'aria nell'intervallo di temperature seguenti.
Intervallo di temperatura interna:
Modalità di raffreddamento 14^ 25^ (WBT) / 18^ 32^ (DBT)
Modalità di riscaldamento 16^ 30^ (*DBT)
Intervallo di temperatura esterna:
Modalità di raffreddamento -15°C ~ 46°C (*DBT)
1 - 10°C ~ 43°C (DBT)
Modalità di riscaldamento -20°C ~ 18°C (WBT) / -20°C ~ 24°C (DBT)
1 -15°C ~ 18°C (WBT) / -15°C ~ 24°C (*DBT)
- DBT: temperatura a bulbo secco
- WBT: temperatura a bulbo umido
- 1 Quando si collegano U-60PEY1E5, U-71PEY1E5
Questi symboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuale arrivapagnanti i prodotti.
indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici.
generici.
Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi puniti di raccolta, secondo la legislatione vigilente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.
Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifuti.
Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare ilizzato comune, i nostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articioli. Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.
Per utenti commerciali nell'Unione Europea
Se desiderate eliminare apparettiare elettriche ed elettroniche, vi preghiamo di contattare il vosto commerciente od il fornitore per maggiori informazioni.
Qosti symboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.
Notap er il symbolo delle batterie (esempio con symbolo chimico riportato sotto il symbolo principale):
Questo significato più essere usato in combinazione con un significo chimico; in quello caso è conforme ai requisiti individi alla Direttiva per il prodotto chimico in questione.
FUNZIONAMENTO
Nome delle parti UNITÀ INTERNA
Tipu U1 (A CASSETTA A 4 VIE)
Tipo Y1 (A CASSETTA A 4 VIE 60× 60
TipF1 (A PROFILO BASSO A CONDOTTO)
TipN1 (A CONDOTTO)

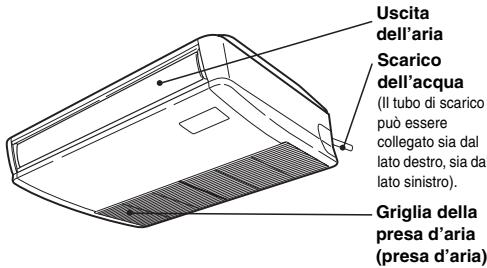

Tipo T1 (A SOFFITTO)
Tipko1 CON MONTAGGIO A PARETE)
Telecomandoswana fili (Componenti opzionali)
NOTA
Vedere le istruzioni per l'uso in dotazione all'unità di telecomando alla fisi.
(Tiposwana fili: disponibile per tutte le unità interne)
Unità di telecomando del timer (Componenti opzionali)
NOTA
Vedere le istruzioni per l'uso in dotazione all'unità di telecomando del timer opzionale.
(Tipo cablato: disponible per tutte le unità interne)
REGOLAZIONE DELLA DIREZIONE DEL GETTO D'ARIA
Le funzioni variano a seconda dell'unità interna utilizzata. La direzione del getto d'aria non più essere impostata usando il telecommando di unità che non siano elencate quello.
Tipo U1, tipo Y1, tipo T1 e tipo K1.
- Mai usare le mani per muovere il deflettore (deflettore del getto d'aria verticale) che viene contralto tramite il telecomando.
- Quando si spegne il condizionatore d'aria, il deflettore (deflettore del getto d'aria verticale) si porta automaticamente nella posizione in cui è rivolto verso il basso.
- Il deflettore (deflettore del getto d'aria verticale) si porta nella posizione in cui è rivolto verso l'alto quando è in stand-by per il riscaldamento. Loscillazione inolte viene eseguita dopo aver disattivato lo stand-by per il riscaldamento, ma sul telecommando viene indica l'oscillazioneanche durante lo stand-by per il riscaldamento.
Impostazione della direzione del getto d'aria
La direzione del getto d'aria cambia ad agli pressione del pulsante Deflettore (FLAP) durante il funzionamento.
Attivazione dell'oscillazione
Premiere il pulsante Deflettore (FLAP) per regolare il deflettore (deflettore del getto d'aria verticale) verso il basso, quando premere nuovamente il pulsante Deflettore (FLAP). Viene visualizzato , e il getto d'aria oscilla automaticamente verso l'alto e verso il basso.
| Riscaldamento | Raffreddamento e deumidificazione | Ventola | Tutte le funzioni |
| Regolare il deflettore (deflettore del getto d'aria verticale) verso il basso. Se il deflettore è regolato verso l'alto, l'aria calda potrebbe non raggiungere il pavimento. | Il deflettore (deflettore del getto d'aria verticale) più essere regolato in una di tre posizioni. | Impostazione iniziale | Funzionamento continuo |
Arresto dell'oscillazione
Premiere nuovamente il pulsante Deflettore (FLAP) durante l'oscillazione del deflettore per arrestare il deflettatore nella posizione desiderata. Il getto dell'aria può essere regolato a partir da la posizione superiore premendo nuovamente il pulsante Deflettore (FLAP).
Indicatore all'arresto dell'oscillazione
| Ventola e riscaldamento | Raffreddamento e deumidificazione |
| ▼ . | ▼ . |
| . . . | . . . |
Durante il raffreddamento e la deumidificazione, il deflettore non si arresta rivolto versus il basso. Anche arrastando il deflettore quando this is rivolto versus the basso durane l'oscillazione,esso non si arrasta finché non raggiunge la terza posizione dall'alto.
REGOLAZIONE DELLA DIREZIONE DEL GETTO D'ARIA (SEGuito)
I condizionatori di tipo U1 sono provvisti di deflettori automatici.
É possible impostare la directione del getto d'aria ad un'angolazione specifica oppure nella modalità di distribuzione automatica tramite il telecomando.
Non muovere il deflettore con le mani.
PRECAUZIONE
A 4 vie (typu U1, Y1)
Il deflettore dell'uscita d'aria cui si sono e lavato con acqua.
- Assicurarsi di arrestare sempre il funzionamento prima di rimuovere il deflettore.
- Dopo averlo lavato con acqua, lasciarlo asciugare e quindi rimentarlo con la freccia rivolta versuso l'esterno.
Tipocon montaggio a soffitto (T1)
Direzioni verticali (automatiche)
Questo condizionatore d'aria è provvosto di un deflettore automatico. É possible impostare la direzione del getto d'aria ad un'angolazione specifica oppure nella modalità di distribuzione automaticatramite il telecomando. (Fare riferimento alla descrizione del telecomando).
Non muovere il deflettore con le mani.
PRECAUZIONE
Direzioni orizzontali (manuali)
La direccion del getto d'aria orizzontale pou essere regolata usualmente spostando le alette verticali verso sinistra o verso destra.

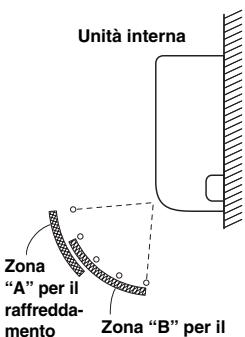

- Tipo con montaggio a parete (K1)
Direzioni verticali (automatiche)
Accertare che il telecommando sia acceso. Premere il pulsante Deflettore (FLAP) per iniziare a muovere il deflettore verso l'alto e verso il basso. Per arrestare il movimento del deflettore e indirizzare l'aria nella direzione desiderata, premere nuovamente il pulsante Deflettore (FLAP). In modalità di raffreddamento, non indirizzare il deflettore verso il basso e farlo uscire alla zona di raffreddamento "A", altrimenti la condensa potrebbe gocciolare sul pavimento. La zona "A" è la posizione del deflettore consigliata per il raffreddamento.
Quando il condizionatore funziona in modo continuativo nell'impostazione di direzione fissa del getto d'aria per circa un'ora, la direzione del getto d'aria viene controllata automaticamente e la posizione del deflettore viene cambiata. La direzione del getto d'aria potrebbe essere diversa da quella visualizzata sul telecommando.
Non muovere il deflettore con le mani.
PRECAUZIONE
Direzioni orizzontali (manuali)
La direzione del getto d'aria orizzontale può essere regolata manualmente spostando le alette verticali verso sinistra o verso destra.
- Tipo a condotto nascosto (F1, N1)
Questo condizionatore d'aria non è provvisto dei componenti dell'uscita d'aria. Vanno acquistati localmente. Fare riferimento al manuale dei componenti dell'uscita d'aria acquistati localmente.
REGOLAZIONE DELLA DIREZIONE DEL GETTO D'ARIA DI PIù UNITÀ INTERNE TRAMITE UN UNICO TELECOMANDO (CON FILI)
Pulsante Regolazione automatica deflettore (Auto Flap) (UNIT)
Per i tipi a condotto nascosto (F1, N1), la direzione del getto d'aria non è regolabile tramite telecomando.
- Se a un telecomando sono collegate più unità interne, è possiblo impostare la direzione del getto d'aria per ciascuna unità interna selezionando le unità interne (fare riferimento alla procedura sotto descritta).
- Per impostare il getto d'aria delle singole unità, premei il pulsante Unità (UNIT). Il display visualità il numero dell'unità interna sulla controllo di gruppo. Impostare la direzione del getto d'aria per l'unità interna visualizzata sul display.
- Ad agli pressione del pulsante Unità (UNIT), l'indicatore cambia nell'ordine sotto illustrato.
- Se non viene visualizzato nulla, è possible effettuire l'impostazione di tutte le unità in un'unica operazione.
- Il numero dell'unità viene visualizzato comeNumero unità esterne-Numero unità interne. Varia a seconda del numero di unità quello di gruppo.
Un'unità esterna e otto unità interne
Due unità esterne e quattro unità interne
OSSERVAZIONI SPECIALI
| Deumidificazione (DRY) |
| Come funziona? | · Una volta che la temperatura della stanza raggiunge il livello impostato, il condizionatore d'aria ripete automaticamente il ciclo di accensione e spegnimento.
· Per evitare che l'amiddità nel locale aumenti nuovamente, quando l'unità smette di funzionare, si spegneanche la ventola interna.
· La velocità della ventola viene impostata automaticamente su "LO" (Bassa) e non più essere regolata.
· La Deumidificazione (DRY) non è possibile se la temperatura esterna è pari o inferiore a 15°C. |
| Riscaldamento |
| Rendimento del riscaldamento | · Poiché l'appareccchio riscaldà unaStanza utilizzando il calore dell'aria esterna(sistema della pompa di calore), l'efficienza del riscaldamento diminuisce quando la temperatura esterna è molto bassa. Se con la pompa di calore non è possible ottenerile un riscaldamento sufficiente, utilizes un'ulteriore apparecchiatura di riscaldamento unitamente a这一点a unità. |
| Sbrinamento | · Quando la temperature esterna è bassa, sulla serpentina dello scambiatore di calore esterno posso formarsi brina o ghiaccio, riducendo il rendimento del riscaldamento. Quando ciò accade, entra in funzione un sistema di sbrinamento controllato da microproccessore. Allo stesso tempo la ventola dell'unità interna si arresta (o in taluni casi funziona a velocità molto bassa) e l'indicatore "STANDBY"iene visualizzato sul display finché lo sbrinamento non è terminato. Dopo alcuni minuti ricomincia quando il riscaldamento.(Questo intervallo varia leggermente in base alla temperatura esterna e al modo in cui si forma la brina). |
| (stand-by) sul display | · Per alcuni minuti dopo l'inizio del riscaldamento, la ventola interna non comincia a funzionare (o in taluni casi funziona a velocità molto bassa) finché la serpentina dello scambiatore di calore interno non è riscaldata sufficientemente. Ciò avviene perché è in funzione unsystema di prevenzione delle correnti'd'aria fredda. Durante thiso periodo, rimane visualizzato l'indicatore " ”(stand-by).
· “”(stand-by) rimane visualizzato durante lo sbrinamento o quando il compressore viene spentedal termostato (o quando l'unità funziona a velocità molto bassa) nelle sistemi è in modalità di riscaldamento.
· Al completamento dello sbrinamento e quando il compressore viene di nuovo accesso, “ ”(stand-by) si spegne automaticamente con la riattivazione del riscaldamento. |
| NOTA | Manzanza di corrente durante il funzionamento dell'unità
In caso di una temporanea manzanza di corrente, l'unità riprende automaticamente a funzionare (al ripristino della corrente) con le stesse impostazioni che avea prima dell'interruzione. |
| CURA E PULIZIA |
| AVERTIMENO |
| Lato presa d'aria e uscita d'aria (unità interna) | Pulirelato della presa d'aria e dell'uscita d'aria dell'unità interna con una spazzola aspi-rapolvere o con un panno pulito e morbio.
Rimuovere le eventuali macchie presenti su corso e griglia dell'unità usando un panno pulito inumidito con acqua. Nel pulirelato dell'uscita d'aria,fare attenzione a non spostare le alette forzandole. |
| PRECAUZIONE |
| 1. Per pulirel'unità interna, non si devono usare solventi o sostanze chimiche aggressive.Non pulirei componenti in plastica con acqua molto calda.
2. Alcuni bordi metallici e le alette sono taglienti e possono causare ferite se maneggiati in modo incorretto. Prestare percioso la dovuta attenuatione nel puliretali parti.
3. La serpentina interna e gli altri componenti dell'unità esterna devono essere esceseruliti regolarmente. Rivolgersi al proprio rivenditore o centro di assistenza. |
RISOLUZIONE DEI PROBLEMI
Se il condizionatore d'aria non funziona correttamente, prima di fare intervenire il tecnico di riparazione si sugerisce di eseguire i controlli qui de seguito elencati. Se il problema riscontrato persistsiste si raccomanda di rivolgersi al proprio rivenditore o a un centro di assistenza.
| Sintomo | Causa |
| Rumore | Rumore di flusso d'accu durante e dopo il funzionamento del condizionatore | • Rumore di flusso d'olio refrigerante nell'sunità
• è prodotto dallo scarico dell'accu nel tubo rigido di scarico |
| Crepitio durante e all'arresto del condizionatore. | È causato delle variazioni di temperatura delle varie parti |
| Odore | Durante il funzionamento del condizionatore l'aria di scarico è maleodorante. | È l'odore emanato dai componenti dell'unità interna o delle sigarette e/o prodotti cosmetici accumulatosi nell'sunità.
La parte interna dell'unità è polverosa. Rivolgersi al proprio rivenditore. |
| Gocce di rugiada | Esse si accumulano nei pressi dello scarico dell'aria durante il funzionamento. | La formazione di umilità interna è causata alla ventilazione fredda. |
| Fumo | Durante il raffreddamento si create della nebbia.
(Ad esempio nei ristoranti in cui l'atmosfera interna è satura di fumi d'olio.) | • è necessario provedere alla pulizia dello scambiatore di calore dell'unità interna. Si prega di rivolgersi al proprio rivenditore affinché faccia intervenire un technician di manutenzione.
• Si create durante la sbrinatura |
| La ventola continua a girare per un po'anche身后 | • La rotazione della ventola facilita il funzionamento del condizionatore.
• La ventola può continuare a ruotare per asciugare lo scambiatore di calore, se è stata effettuata tale impostazione. |
| Durante il funzionamento il flusso d'aria cambia direzione.
Non è possibile impostare la direzione del flusso d'aria.
Non è possibile cambiare la direzione del flusso d'aria. | • Quando la temperatura dell'aria di scarico è bassa, oppure durante la sbrinatura, il condizionatore rende automaticamente orizzontale il flusso d'aria.
• è stato impostato indipendentemente l'orientamento dei vari deflettori. | |
| Quando si cambia la direzione del flusso d'aria i deflettori compiono diversi movimenti arrestadosi quando nella posizione specificata. | Quando si cambia la direzione del flusso d'aria i deflettori trovano la posizione specificata après avoir ricercato quella standard. | |
| Polvere | Scarico della polvere accumulatasi nelle'sunità interna | |
| Durante il funzionamento iniziade ad alta velocità, la ventola a volte potrebree ruotare più velocamente della velocità impostata (per un periodo di tempo compreso tra 3 a 30 minuti). | Questo serve al controllo del funzionamento, per verificare se la rotazione del motore della ventola rientri o meno nell'intervalle d'uso previsto. | |
| Sintomo | Causa |
| L'unità non funziona | Immediamente all'accensione | Il condizionatore non si accende per circa tre minuti a causa dell'attivazione del circuito di protezione del compressore. |
| All'arresto e immediata riaccensione |
| Rumore | Nella modalità di riscaldamento il condizionatore genera rumore. | Il rumore si crea durante la sbrinatura |
| Vapore | Nella modalità di riscaldamento il condizionatore genera vapore. |
| Quando arrestata con il telecomando, la ventola dell'unità esterna continua a ruotare per alcuni istanteanche più ozzo o sono l'arresto del compressore. | La rotazione della ventola facilitita il funzionamento del condizionatore. |
CONTROLLI DA ESEGUIDE PRIMA DI RICHIEDERE ASSISTENZA
| Sintomo | Causa | Rimedio |
| Dopo averlo accesso il condizionatore non funziona. | Assenza di energia elettrica | Premere nuovamente il tasto ON/OFF del telecomando. |
| Il tasto di accensione si trova nella posizione OFF. | • Attivare l'interruttore generale di alimentazione.
• Se è scattato l'interruttore di sicurezza automatico ci si deve rivolgere al proprio rivenditore prima di riattivarlo. |
| Il fusibile si è bruciato. | Rivolgersi al proprio rivenditore. |
| Le prestazioni di raffreddamento o di riscaldamento non sono soddisfacenti | La presa di aspirazione o di uscita dell'aria dell'unità interna è occlusa con polvere o altri corpi estranei. | Rimuovere la polvere o i corpi estranei. |
| La ventilazione è impostata su "Bassa". | Impostarla su "Alta" o "Forte". |
| La temperature non è correttamente impostata | Si prega di vedere la sezione "SUGGERIMENTI PER RISPARMIARE ENERGIA". |
| Il locale è esesto direttamente al sole nella modalità di raffreddamento. |
| Vi sono porte e/o finestre aperte. |
| Il filtrò dell'aria è occluso. | Si prega di vedere la sezione "CURA E PULIZIA". |
| Nella modalità di raffreddamento vi sono troppe sorgenti di calore accese nel locale. | Ridurre al minimo possibile le sorgetti di calorie. |
| Nella modalità di raffreddamento vi sono tropppe persone nel locale. | Ridurre la temperatura impostata o impostare la forza di ventilationazione su "Alta" o "Forte". |
Se il condizionatore continua a presentare gli stessi problemi ancche ovee eseguito quosti controlli si raccomanda di spegnerlo e di disalimentarlo complemente, rivolendosi quindi al proprio rivenditore con il numero di series dell'apparechio e la descrizione dei sintomi. Non tentare mai di riparare il condizionatore da se, poiché ci è pericoloso. Quando ci si rivolge al rivenditore e altresi opportuno riferire se sul display del telecomando appara il symbolo e le lettere E, F, H, L, P abbinate a numero.
SUGGERIMENTI PER RISPARMIARE ENERGIA
Daevitare
Non ostruire la presa d'aria e l'uscita d'aria dell'unità. In caso di ostruzione, l'unità non funzione correttamente e più subire dei dati.
Non lasciar entrare la luce solare diretta nella stanza. A tale scopo utilizzato parasole, tende o persiane. Se le pareti e il soffitto vengono riscaldati dal sole, il raffreddamento della stanza richiede più tempo.
Épreferibile
- Mantenere sempre pulito il filtrato dell'aria. (fare riferimento a "CURA E PULIZIA"). Un filtrato ostruito compromette il rendimento dell'unità.
- Per evitare fughe d'aria condizionata, tenere chiuse finestre, porte ed autre aperture.
NOTA
Mancanza di corrente durante il funzionamento dell'unità
In caso di una temporanea mancanza di corrente, l'unità riprende automaticamente a funzionare, al ripristino della corrente, con le stesse impostazioni che aveva prima dell'interruzione.
INHOUDSOPGAVE
