Type de produit	Jouet télécommandé
Marque	Acme
Modèle	zoopa 350
Dimensions (approx.)	30 x 20 x 10 cm
Poids (approx.)	800 g
Alimentation véhicule	4 piles AA (non incluses) ou batterie rechargeable (optionnelle)
Alimentation télécommande	2 piles AAA (non incluses)
Fréquence	2,4 GHz
Portée maximale	30 mètres
Fonctions principales	Marche avant, marche arrière, tourner à gauche, tourner à droite
Vitesse maximale (approx.)	15 km/h
Autonomie (approx.)	20 minutes
Âge recommandé	8 ans et plus
Entretien et nettoyage	Nettoyer avec un chiffon sec après utilisation. Retirer les piles en cas de non-utilisation prolongée.
Sécurité	Ne pas utiliser près de l'eau ou sur des surfaces mouillées. Contient de petites pièces : risque d'étouffement.
Pièces détachées et réparabilité	Piles, roues, antenne, moteur. Réparations possibles avec pièces de rechange standards.
Informations générales	Conforme à la réglementation RED. Fabriqué en Chine.

FOIRE AUX QUESTIONS - zoopa 350 ACME

Comment appairer la télécommande avec le véhicule zoopa 350 ?

Allumez d'abord le véhicule, puis la télécommande. Appuyez sur le bouton de liaison (pairing) situé sous le véhicule et sur la télécommande simultanément. La liaison est réussie lorsque les LED clignotent puis restent fixes.

Quelle est l'autonomie de la batterie du zoopa 350 ?

Avec des piles AA neuves, l'autonomie est d'environ 20 minutes en utilisation continue. L'autonomie peut varier selon le style de conduite et la surface.

Quelle est la portée maximale de la télécommande ?

La portée maximale est de 30 mètres dans des conditions dégagées. Les obstacles (murs, arbres) réduisent la portée.

Le zoopa 350 peut-il être utilisé sur l'herbe ou le sable ?

Ce modèle est conçu pour les surfaces planes et dures (asphalte, carrelage). L'utilisation sur l'herbe ou le sable peut réduire les performances et endommager les moteurs.

Comment remplacer les piles du véhicule ?

Ouvrez le compartiment à piles sous le véhicule en faisant glisser le couvercle. Insérez 4 piles AA en respectant la polarité (+/-). Refermez le couvercle en le cliquant.

Que faire si le véhicule ne répond pas aux commandes ?

Vérifiez d'abord que les piles du véhicule et de la télécommande sont bien installées et suffisamment chargées. Effectuez une nouvelle procédure de pairage. Si le problème persiste, contactez le service client.

Le zoopa 350 est-il étanche ?

Non, ce jouet n'est pas étanche. Évitez tout contact avec l'eau ou l'humidité pour éviter d'endommager les composants électroniques.

Quelles sont les dimensions du véhicule ?

Le véhicule mesure environ 30 cm de long, 20 cm de large et 10 cm de haut. Ces dimensions peuvent varier légèrement selon la version.

Puis-je utiliser des batteries rechargeables dans le zoopa 350 ?

Oui, vous pouvez utiliser des batteries rechargeables de type AA (NiMH). Notez que la tension est légèrement inférieure, ce qui peut réduire légèrement la vitesse et l'autonomie.

Y a-t-il des pièces de rechange disponibles pour le zoopa 350 ?

Oui, des pièces comme les roues, l'antenne, les moteurs et les batteries sont disponibles en ligne ou auprès du revendeur. Consultez la section 'Pièces détachées' sur notre site.

MODE D'EMPLOI zoopa 350 ACME

Manuel d'utilisation

Nous vous demandons de procéder à la lecture complète du manuel d'utilisation afin de vous familiariser avec le modèle avant d'effectuer votre premier vol. Ceci vous permettra d'éviter d'endommager votre modèle ou de vous blesser.

L'utilisation de ce modèle doit se faire avec la plus grande précaution. Une mauvaise utilisation de ce produit peut entrainer des blessures. Ce modèle n'est pas conseillé aux enfants de moins de 14 ans. En dessous de cet âge la présence d'un adulte est obligatoire.

Ce manuel d'utilisation contient des instructions relatives à la bonne utilisation du modèle ainsi que à votre sécurité. Il est essentiel de lire attentivement ce manuel avant de manipuler pour la première fois votre modèle réduit.

INHALTSVERZEICHNIS

Lieferumfang 5

Contenu de la boite 27

Vue éclatée 28

Caractéristiques techniques 29

Options du modèle 29

Emetteur BC4024 en 2.4 GHz 30

Charge de l'hélicoptère 30

Connexion de l'émetteur avec l'hélicoptère 30

Premier vol 31

Contrôle du modèle 32

Trim/Réglages 33

Manoeuveres en vol 34

Problème de fonctionnement 34

Conseils de sécurité 34

Responsabilité 35

Assurez-vous que le contenu de la boite est bien complet avant la première utilisation*:

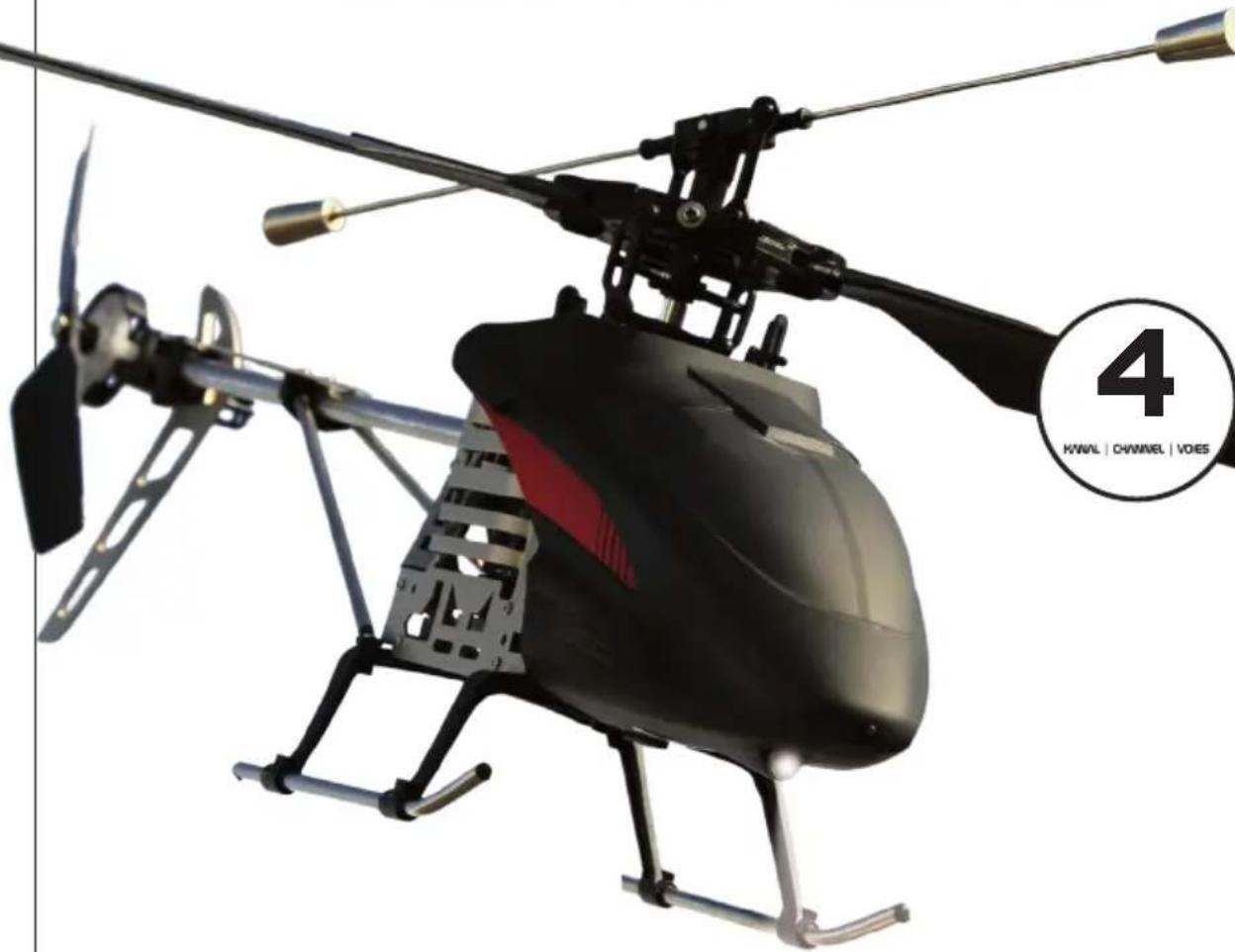

1 x Modèle réduit d'hélicoptère:

zoopa 350

Emetteur BC4024 en 2.4 GHz Manuel Tournevis

Batterie LiPo 2S 7,4 V 850 mAh Chargeur LiPo avec équilibreur Adaptateur 240 V

Pales de rechange Hélice arrière

Barre d'équilibrage

* Avant de pouvoir utiliser l'hélicoptère, vous avez besoin de 8 x AA 1,5 V piles. Ces éléments ne sont pas livrés

EMETTEUR BC4024 EN 2.4 GHz

A l'intérieur du compartiment des piles, sur la face arrière de l'émetteur est se trouve un bouton de remise à zéro "reset".

» La charge de la batterie LiPo s'effectue uniquement avec le chargeur fourni. Connecter dans un premier temps le chargeur à l'adaptateur secteur. A présent vous n'avez plus qu'à connecter la batterie via la prise équilibrage.
» La charge dure aux alentours d'une heure. La LED clignotera vert une fois la batterie charge.

Il est indispensable de suivre les instructions de sécurité présentent dans ce manuel.

La synchronisation du modèle d'effectue comme suit:

» Mettre 8 piles AA1, 5V dans l'émetteur. Ne pas utiliser de piles rechargeables.
»Placer l'appareil sur "off"!
» Placer le modèle réduit sur une surface plate, le rotor arrière dans votre direction.
»Allumer le modèle réduit.
»Vous pourrez alors entendre un son provenant des servo.
»Mettre à présent le manche de l'accélérateur en position neutre.
»Eteindre l'émetteur.
»Garder le modèle réduit sur ON.
»Reculer de 3 mètres et allumer à nouveau l'émetteur
»Le modèle est prêt à voler!

» Placer le manche de l'accélérateur vers le bas dans le coin gauche et maintenir cette position tout en allumant l'émetteur.

PREMIER VOL

» Avant de débuter le vol assurez-vous du débattement du plateau cyclique en utilisant le manche de droite.
» Eviter tout contact avec des obstacles lorsque le moteur est en marche, cela pourrait endommager le modèle. Une action sur le manche de droite avant le décollage vous permet de vérifier le bon fonctionnement du plateau cyclique.
» L'utilisation du modèle par mauvais temps n'est pas recommandée (fort vent, pluie).

I. POSSIBILITÉ D'AJUSTEMENT

Le zoopa 350 est un modèle mono rotor ideal pour débuter le vol d'un appareil à 4 voies de contrôle. Vous devez néanmoins faire attention aux déplacements incontrôlés qui nécessitent une compensation sur les manches. Cette compensation peut être réduite en utilisant le système d'ajustement présent sur l'émetteur.

II. RANGE

La portée du modèle est d'environ 60 m. Ne pas choquer le modèle contre un mur ou le plafond ceci pourrait l'endommager. L'altitude optimale de base est d'un mètre.

DÉBUTANT/ MODE EXPÉRIMENTÉ

Activer le mode dual-rate afin de passer du mode débutant au mode confirmé : La course des servo est alors réduite à 40% pour rendre le modèle plus facile à contrôler.

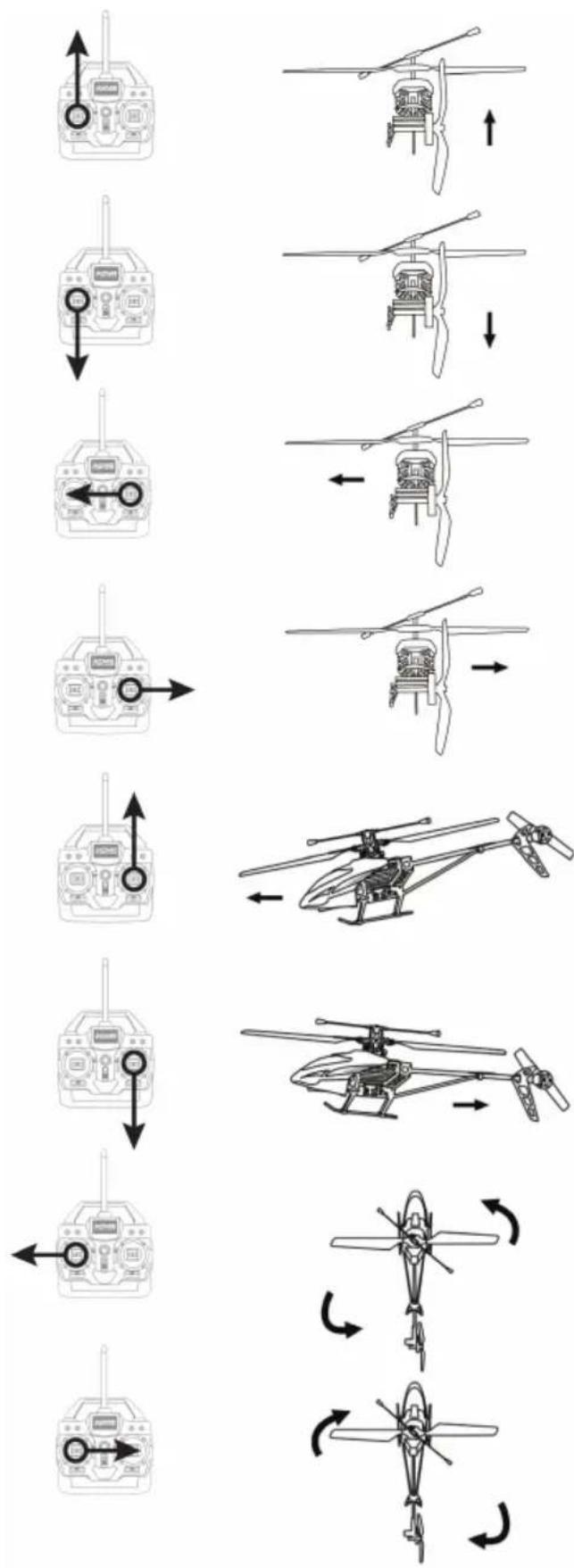

CONTRÔLE DU MODÈLE

MONTÉE

Pour faire monter l'hélicoptère, Vous devez pousser le manche de gauche vers le haut.

DESCENTE

Pour faire descendre l'hélicoptère, Vous devez tirer sur le manche de gauche vers le bas.

TRANSLATION À GAUCHE (ROLL)

Pour effectuer un déplacement en translation à gauche, vous devez agir sur le manche de droite en le déplaçant vers la gauche.

TRANSLATION À DROITE (ROLL)

Pour effectuer un déplacement en translation à droite, vous devez agir sur le manche de droite en le déplaçant vers la droite.

VOL VERS L'AVANT

Pour faire avancer votre modèle vers l'avant, vous devez pousser sur le manche de droite.

VOL VERS L'ARRIÈRE

Pour faire avancer votre modèle vers l'arrière, vous devez tirer sur le manche de droite.

ROTATION À GAUCHE

Pour effectuer une rotation gauche de votre modèle sur son axe, vous devez agir sur le manche de gauche en le déplaçant à gauche.

ROTATION À DROITE

Pour effectuer une rotation droite de votre modèle sur son axe, vous devez agir sur le manche de gauche en le déplaçant à droite.

TRIM/RÉGLAGES

Il vous est possible de compenser ou d'ajuster votre modèle si vous constatez que celui-ci à tendance à se diriger tout seul dans une certaine direction. Suivez les illustrations ci après pour effectuer ces corrections:

ROTATION À DROITE

Si le modèle à tendance à se déplacer vers la droite, vous devez ajuster le trim digital vers la gauche.

ROTATION À GAUCHE

Si le modèle à tendance à se déplacer vers la gauche, vous devez ajuster le trim digital vers la droite.

EN AVANT

Si le modèle à tendance à se déplacer en avant, vous devez ajuster le trim digital correspondant vers le haut.

EN ARRIÈRE

Si le modèle à tendance à se déplacer en arrière, vous devez ajuster le trim digital correspondant vers le bas.

DÉPLACEMENT À GAUCHE (ROLL)

Si le modèle à tendance à partir du côté gauche vous devez ajuster le trim digital situé sur le manche de l'accélérateur (en position verticale) vers la droite.

DÉPLACEMENT À GAUCHE (ROLL)

Si le modèle à tendance à partir du côté droit vous devez ajuster le trim digital situé sur le manche de l'accélérateur (en position verticale) vers la gauche.

Les modèles d'hélicoptères à simple rotor nécessitent une compensation permanente afin de limiter les déplacements incontrôlés. I I vous est possible d'ajuster via le trim, l'effet de ce déplacement incontrôlé afin de le réduire.

MANOEUVERES EN VOL

Une fois que vous aurez pris le modèle en main, nous vous conseillons de vous entrainer aux manoeuvres suivantes.

Rotation sur l'axe Atterrissage de précision

Effectuer des rectangles Effectuer des huit

PROBLÈME DE FONCTIONNEMENT

Erreur Raison Solution
L'hélicoptère ne réagit pas Les batteries ne sont pas bien positionnées dans l'émetteur.		Vérifier les batteries
Le modèle ne prend pas d'altitude Les batteries sont faibles Charger les batteries
L'hélicoptère est incontrôlable Les batteries de l'émetteur sont trop faibles Remplacer les batteries

VUE ÉCLATÉE

Emetteur: BC4024 2,4 GHz 4 Voies

OPTIONS DU MODÈLE

Augmenter la durée de vos vols sur zoopa 350 avec la batterie optionnelle 1000mAh.

Batterie LiPo 1000 mAh – Art. No.: AA0350-X

Réaliser des videos en vol des paysages que vous survolez. Cela est possible grace à la camera FlyCamOne eco V2. Plus d'informations sur notre site :

www.camonetec.com

FlyCamOne eco V2 - Art. No.: FC2450

Nous avons tous débuter un jour... Afin de faciliter ces débuts, nous proposons un accessoire très utile : Le kit d'entraînement – Art. No.: AA0353

CONSEILS DE SÉCURITÉ

Ce produit contient des batteries LiPo. Ramener les batteries utilisées dans un centre de valorisation des déchets.

Informations sur la batterie LiPo présente dans l'hélicoptère

Une mauvaise utilisation peut être à l'origine de fume, feu ou explosion pouvant nuire gravement à la santé et aux biens. Remplacer la batterie par une batterie de même caractéristique proposée par votre revendeur. Vérifier que la polarité est correcte avant de rebrancher la nouvelle batterie. Ne tenter jamais de charger la batterie sans être certain de la bonne polarité. De la fumée ainsi qu'un risque de feu sont susceptibles d'arriver! Ne pas tenter de court-circuiter – Risque d'explosion et de feu! Ne pas exposer à une température supérieure à 40°.

Entretien des batteries de l'émetteur

Utilisez toujours des piles AA. Si les piles de la radiocommande ne sont pas les piles adéquates, elles risquent de surchauffer, de fuir et de casser. Respectez les précautions suivantes :

» »»Ne mélangez pas différents types de piles, ou des piles neuves et usagées.
» »Lorsque vous changez les piles, remplacez toujours TOUTES les piles usagées.
» »Assurez-vous que les piles respectent bien la polarité indiquée dans le compartiment prévu à cet effet
» »Ne chargez pas ou ne démontez pas les piles de votre radiocommande si celle-ci ne l e permettent pas.
» »Pour empêcher les courts-circuits, évitez tout contact avec de l'eau.
» »En cas de contact de liquide provenant des piles avec votre peau ou vos vêtements, lavez abondamment à l'eau. De même, en cas de contact avec vos yeux, rincez abondamment à l'eau et consultez immédiatement un médecin.

Lorsque la pile ne fonctionne plus, enlevez-la et emmenez-la dans un centre de recyclage

Par la présente, nous déclarons que ce modèle est en règle avec les directives européennes essentielles et autres régulations relevant de la directive 1999/5/EC. Une copie de la Déclaration d'origine de conformité peut être obtenue à l'adresse suivante.

Le symbole ici présent sur le produit que vous venez d'acheter signifie que celui-ci contient des composants susceptibles d'être recyclés. Pour cette raison vous ne pouvez pas jeter ce produit avec vos déchets ménagers. Il est indispensable que vous preniez contact avec un centre de recyclages des déchets sensibles afin d'assurer le recyclage de ce produit.

Remarques importantes

» Ne pas voler à proximité directe d'autres personnes ! Il y a danger et risque de blessure!
»Ne pas voler en présence d'obstacles!
» Ne pas voler en cas de courant d'air! Fermer les portes et les fenêtres si besoin!

RESPONSABILITÉ

» Veillez à ne pas choquer l'hélicoptère de manière trop répétitive. En cas de chocs répétés le modèle pourra présenter des caractéristiques de vol altérées ( vibrations)
» Ces symptômes ne sont pas pris en charge dans le cadre de la garantie
