MODE D'EMPLOI IT-1000-023 Tyco

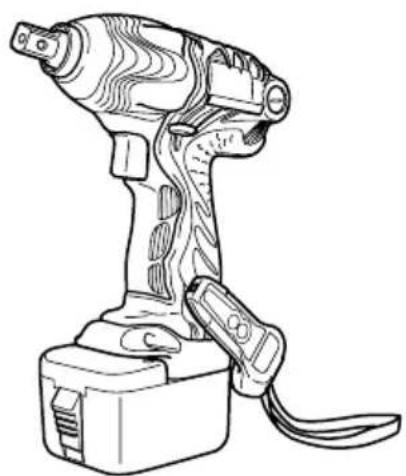

Cordless Impact Wrench Akku-Schlagschrauber Clé à choc à batterie Avvitatore ad impulso a batteria Snoerloze slagmoeraanzetter Atornillador de impacto a batería Chave de impacto a bateria Μπουλονόκλειδο μπαταρίας

Variable speed IT-1000-023

Lire tous les avertissements de sécurité et toutes les instructions.

Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves.

Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement.

Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

1) Sécurité sur l'aire de travail

a) Maintenir l'aire de travail propre et bien éclairée.
Les endroits encombrés ou sombres sont propices aux accidents.
b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion.
Les outils électriques créent des étincelles susceptibles d'enflammer la poussière ou les vapeurs.
c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique.
Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur.
Ne jamais modifier la prise.
Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse.
Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique.
b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs.
Le risque de choc électrique est accru en cas de mise à la masse du corps.

c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides.

Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique.

d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique.

Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles.

Les cordons endommagés ou usés augmentent les risques de choc électrique.

e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur.

L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique.

f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels.

L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique.
Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves.

b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection.

L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures.

c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter.

Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents.

d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche.

Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures.

e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles.

f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles.

Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles.

g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés.

L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux.
Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu.

b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt.

Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé.

c) Débrancher la prise et/ou la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques.

Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique.

d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique.

Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités.

e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation.

De nombreux accidents sont dus à des outils mal entretenus.

f) Maintenir les outils coupants aiguisés et propres.

Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler.

g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser.

L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

5) Utilisation et entretien de l'outil à batterie

a) Recharger uniquement avec le chargeur spécifié par le fabricant.

Un chargeur adapté pour un type de batterie peut constituer un risque d'incendie en cas d'utilisation avec une autre batterie.

b) Utiliser les outils électriques exclusivement avec les batteries désignées.

L'utilisation d'autres batteries peut entraîner un risque de blessures et d'incendie.

c) Lorsque la batterie n'est pas utilisée la garder à l'écart d'objets métalliques tels que trombones, pièces, clés, clous, vis ou autres petits objets métalliques pouvant interférer avec les bornes de la batterie.

L'interférence avec les bornes de la batterie peut entraîner des brûlures ou un incendie.

d) Dans des conditions extrêmes, du liquide peut couler de la batterie ; éviter tout contact. En cas de contact accidentel, rincer à l'eau. En cas de contact avec les yeux, consulter un médecin.

Le liquide de la batterie peut entraîner des irritations ou des brûlures.

6) Service

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement.

Cela garantira le maintien de la sécurité de l'outil électrique.

PRECAUTIONS

Maintenir les enfants et les personnes infirmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infirmes.

PRECAUTIONS POUR LE CLÉ À CHOC À BATTERIE

1. Outil portatif destiné au serrage et au desserrage des vis. Utiliser l'outil uniquement à ces fins.
2. Mettre des tampons dans les oreilles pour une utilisation prolongée.

3. Manipuler le chargeur d'une seule main est extrêmement dangereux. Dès lors, toujours le tenir fermement des deux mains.

4. S'assurer que la douille n'est ni fêlée, ni brisée, car l'usage d'une telle douille présente un danger réel. Vérifier avant usage.

5. Fixer la douille à l'aide de la goupille de la douille et l'aneau. Si cette goupille ou cet anneau est endommegé, la douille pourrait littéralement jaillir de la visseuse à percussion, ce qui est très dangereux. N'ntiliser en aucun cas des goupilles et des anneaux qui seraient déformés, usé fêlés ou endommagés de tout autre manière. Toujours s'assurer d'installer la goupille de la douille et l'anneau à la position correcte.

6. Vérifier le couple de serrage.

Le couple adéquat pour le serrage d'un boulon dépend du matériau dont est fait le boulon, de ses dimensions, de sa classe, etc.

De plus, le couple de serrage, généré par la visseuse à percussion, dépend du matériau et des dimensions du boulon, de la durée d'application de la visseuse, de la position de la douille, etc.

A noter aussi que le couple diffère légèrement lorsque la batterie vient d'être complètement rechargée et qu'elle va être utilisée. Utiliser une clé de serrage pour vérifier le boulon a été serré avec le couple approprié.

1. Avant de modifier le sens de la rotation, arrêter la visseuse à percussion. Toujours libérer l'interrupteur et attendre que l'outil se soit complètement arrêter avant de changer la direction de la rotation.

2. Ne jamais toucher les pièces rotatives.

Ne pas laisser la section rotative de la douille approcher les mains ou tout autre partie du corps, car cette section rotative pourrait couper ou pincer. De plus, s'assurer de ne pas toucher la douille si celle-ci vient d'entre utilisée pendant une longue période ; cette douille, très chaude, pourrait vous brûler.

1. Ne jamais laisser tourner la visseuse à percussion à vide car le joint universel ferait tourner la douille de manière incontrôlable.

De plus, vous pourriez être blessé, dans une telle situation, ou encore, le mouvement de la douille pourrait secouer la visseuse si violemment que vous pourriez laisser tomber celle-ci.

1. Chargez toujours la batterie à une température de 0 - 40°C.

Une température inférieure à 0°C entrainera une surcharge dangereuse. La batterie ne peut pas être chargée à une température supérieure à 40°C. La température la plus appropriée serait de 20 – 25°C.

1. N'utilisez pas le chargeur continuellement.

Quand une charge a été effectuée, laissez le chargeur au repos pendant environ 15 minutes avant de commencer la prochaine charge de batterie.

1. Ne laissez pas de corps étrangers pénétrer par le trou de raccord de la batterie rechargeable.

2. Ne désassemblez jamais la batterie rechargeable et le chargeur.

3. Ne court-circuitez jamais la batterie rechargeable. Le fait de cour-circuiter la batterie générera un courant électrique élevé et une surchauffe, ce qui entraînera la brûlure ou l'endommagement de la batterie.

4. Ne jetez pas la batterie au feu. Elle pourrait exploser.

5. Ne pas introduire d'objets métalliques ou des produits inflammables dans les fentes d'aération du chargeur, cela provoquera un choc électrique ou endommagera le chargeur.

6. Apportez la batterie aù magasin ou vous l'avez achetée dès que la durée de vie de postcharge de la batterie devient trop courte pour une utilisation pratique. Ne jetez pas de batterie usagée.

7. L'utilisation d'une batterie usagée endommagera le chargeur.

SPECIFICATIONS

Clé à choc à batterie

Modèle IT-1000-023
Tension 12 V
Vitesse sans charge 0 – 2600	min -1
Capacité (boulon ordinaire) M6 – M14
Couple de serrag (Maximum)	160 N·m
Batterie rechargeable EB1226HL: Ni-MH, 2,6 Ah
Poids 1,6 kg

Chargeur

Modèle UC14YFA
Tension de chargement	7,2 – 14,4 V
Durée de chargement 65 min.
Poids 0,6 kg

Les durées de chargement sont approximatives. La durée réelle de chargement peut varier.

EXTRACTION ET INSTALLATION DE LA BATTERIE

1. Retrait de la batterie

Maintenir fermement la poignée ③ et pousser le taquet de la batterie ② pour l'enlever ① (Voir Fig. 1).

ATTENTION

Ne jamais court-circuiter la batterie.

2. Mise en place de la batterie

Insérer la batterie ① tout en respectant la polarité (Voir la Fig. 1).

CHARGE

Avant d'utiliser la perceuse à percussion, chargez la batterie comme suit.

1. Brancher le cordon d'alimentation du chargeur sur une prise secteur

Quand vous raccordez la fiche du chargeur à une prise murale, la lampe témoin clignote en rouge (À intervalles d'une seconde).

2. Insérer la batterie dans le chargeur

Insérer la batterie à fond, jusqu'à ce qu'elle touche le fond du logement du chargeur.

ATTENTION

○Si les piles sont insérées à l'envers, non seulement la recharge devient impossible, mais aussi le chargeur peut être endommagé et la borne de recharge, par exemple, peut être déformée.

3. Recharge

Quand vous insérez une batterie dans le chargeur, la recharge commence et la lampe témoin s'allume en rouge.

Quan la batterie est complètement chargée, la lampe témoin clignote en rouge (À intervalles d'une seconde) (voir Tableau 1).

(1) Indication de la lampe témoin Les indications de la lampe témoin sont expliquées dans le Tableau 1, selon la condition du chargeur ou de la batterie rechargeable.

Tableau 1

Indications de la lampe témoin
Avant la recharge	Clignote(ROUGE)	S'allume pendant 0,5 seconde.Ne s'allume pas pendant 0,5 seconde.(Eteint pendant 0,5 seconde)
Pendant la recharge	S'allume(ROUGE)	S'allume sans interruption
Recharge terminée	Clignote(ROUGE)	S'allume pendant 0,5 seconde.Ne s'allume pas pendant 0,5 seconde.(Eteint pendant 0,5 seconde)
Recharge impossible	Clignote(ROUGE)	S'allume pendant 0,1 seconde.Ne s'allume pas pendant 0,1 seconde.(Eteint pendant 0,1 seconde)	Anomalie de la batterie ou du chargeur.
Recharge impossible	S'allume(VERTE)	S'allume sans interruption	La température de la batterie est élevée et la recharge est impossible.

(2) Au sujet de la température de la batterie rechargeable Les températures des batteries rechargeables sont indiquées dans le tableau ci-dessous. Laisser refroidir les batteries qui ont chauffé avant de les recharger.

Tableau 2 Plage de recharge des batteries

Batteries rechargeables de recharge de la batterie	Températures
Batteries Ni-Cd -5^ – 60^
Batteries Ni-MH 0^ – 45^

4. Débrancher le cordon d'alimentation secteur de la prise secteur

5. Tenir fermement le chargeur et dégager la batterie REMARQUE

Bien sortir la batterie du chargeur après usage, et la conserver.

ATTENTION

○Si la batterie est chaude quand elle est rechargée, parce qu'elle est restée longtemps en plein soleil ou parce qu'elle vient juste d'être utilisée, la lampe témoin du chargeur peut s'allumer en vert. Dans une telle éventualité, laisser la batterie refroidir, puis procéder à la recharge.
○Quand la lampe témoin clignote rapidement en rouge (à intervalles de 0,2 seconde), vérifier le chargeur et retirer tout objet étranger qui serait tombé dans l'ouverture lors de la mise en place. S'il n'y a rien d'amormal, il est alors probable que la batterie ou le chargeur fonctionne mal. Dans ce cas, les enlever et les porter à un réparateur agréé.
OEtant donné qu'il faut environ 3 secondes au microordinateur intégré pour confirmer l'extraction de la batterie en cours de chargement avec le UC14YFA, attendre 3 secondes au minimum avant de la réinsérer pour continuer le chargement. Si la batterie est réinsérée dans les 3 secondes, elle risque de ne pas être correctement rechargée.

En ce qui concerne le courant de décharge d'une batterie neuve

Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d'être très faible lors des première et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois.

Comment prolonger la durée de vie des batteries

(1) Recharger les batteries avant qu'elles ne soient complètement épuisées.
Quand la puissance de l'outil utilisé faiblit, l'éteindre et recharger la batterie. Si l'outil continue d'être utilisé jusqu'à épuisement du courant électrique, la batterie risque d'être endommagée et sa durée de vie se raccourcira.
(2) Eviter d'effectuer la recharge sous des températures élevées.
Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l'utiliser.

AVANT LA MISE EN MARCHE

1. Préparatifs et inspection de la zone de travail

S'assurer que la zone de travail remplit les conditions citées dans le chapitre des précautions générales.

2. Vérification de la batterie

S'assurer que la batterie est fermement maintenue en place. En effet, si cette batterie n'est pas bien placée dans le chargeur, elle peut tomber et provoquer un accident.

3. Choisir une doulille pouvant s'accjoupler au boulon

Bein choisir une douille pouvant s'accoupler au boulon qui doit être serré. Une douille trop grande non seulement empêhera un bon serrage mais risque aussi d'endommager la douille ou l'écrou.

Une douille six pans ou carrée usée ou déformée ne permettra pas un bon serrage pour fixer l'écrou ou la chabotte, et, en conséquence, ceci se traduira pas une perte de couple.

Veiler à l'usure des trous de douiles et les remplacer avant que toute usure excessive soit constatée.

4. Mise in place d'une douille

Choisir la douille à utiliser.

●Piston de type (Fig. 2)

Aligner le piston, situé dans la partie carrée de l'enclume ⑧, avec l'orifice de la fiche hexagonale ⑥. Ensuite, enfoncer le piston et la fiche hexagonale ⑥ dans l'enclume ⑧. S'assurer que le piston est complètement engagé dans l'orifice. Lorsqu'on enlève la fiche hexagonale ⑥, inverser les démarches.

ATTENTION

○Utiliser les accessoires spécifiés qui sont énumérés dans le mode d'emploi. Sinon il y a risque d'accidents ou de blessures.

○Bien installer la douille à fond dans l'enclume. Si la douille n'est pas solidement installée, elle risque de se dégager et de provoquer des blessures.

UTILISATION

ATTENTION

○Lorsqu'on utilise le crochet muni d'un éclairage, faire bien attention à ce que l'outil principal ne tombe pas. Si l'outil tombe, cela risque de provoquer un accident.

○Ne pas fixer d'outil avec une pointe autre qu'une mèche Phillips sur l'élément principal de l'outil lorsqu'on transporte l'outil principal avec le crochet muni d'un éclairage attaché à la ceinture.

On risque de provoquer des blessures si l'on transporte l'outil accroché à la ceinture avec des accessoires à bout pointu, par exemple un foret, fixés sur l'outil.

1. Utilisation d'un crochet muni d'un éclairage

Le crochet muni d'un éclairage se fixe soit à droite soit à gauche, et son angle se règle sur 5 paliers de 0° à 80°.

(1) Ouverture du crochet

(a) Tirer le crochet ⑪ vers soi dans le sens de la flèche (A), et le tourner dans le sens de la flèche (B) (Fig. 4).

(b) L'angle se règle sur 5 paliers (0°, 20°, 40°, 60°, 80°).

Régler l'angle du crochet sur la position d'utilisation voulue.

(2) Modification de la position du crochet

ATTENTION

Une installation incomplète du crochet peut entraîner des blessures physiques lors de l'utilisation.

(a) Tenir fermement le boîtier de l'outil et retirer la vis à l'aide d'un tournevis pour écrou à fente ou d'une pièce de monnaie (Fig. 5).

(b) Retirer le crochet ⑪ et le ressort ⑫ (Fig. 6).

(c) Fixer le crochet ⑪ et le ressort ⑫ de l'autre côté et serrer à fond avec la vis (Fig. 7).

REMARQUE

Faire attention à l'orientation du ressort ⑫. Installer le ressort ⑫ avec le gros diamètre ⑬ loin de soi (Fig. 7).

(3) Utilisation de la lampe auxiliaire

(a) Appuyer sur l'interrupteur ⑭ pour allumer la lampe. Si on l'oublie, la lampe s'éteint automatiquement 15 minutes plus tard.

(b) Il est possible de régler la direction de la lampe dans la plage des positions 1 à 5 du crochet (Fig. 8).

○Durée d'éclairage

Piles au manganèse AAAA : environ 15 heures Piles alcalines AAAA: environ 30 heures

ATTENTION

Ne pas regarder la lampe directement.

Cela pourrait abîmer les yeux.

(4) Remplacement des piles

(a) Desserrer la vis du crochet ⑯ avec un tournevis à tête phillips (no. 1) ⑮ (Fig. 9).

Retirer le cache du crochet ⑱ en appuyant dessus dans le sens de la flèche (Fig. 10).

(b) Retirer les piles usées et insérer des piles neuves. Les aligner sur le crochet et disposer les bornes positive (+) et négative (−) correctement (Fig. 11).

(c) Aligner la découpe du corps principal du crochet ⑪ sur la saillie du cache du crochet ⑱, appuyer sur le cache du crochet ⑱ dans le sens contraire à celui de la flèche ⑰ de la Fig. 10, puis resserrer la vis.

Utiliser des piles AAAA (1,5 V) en vente dans le commerce ②.

REMARQUE

Ne pas trop serrer la vis. Cela pourrait abîmer le filetage.

ATTENTION

○Le non respect des précautions suivantes risque d'entraîner une fuite d'électrolyte, l'apparition de rouille ou une anomalie.

Disposer les bornes positive (+) et négative (−) correctement.

Remplacer les deux piles en même temps. Ne pas mélanger des piles neuves et des piles ayant déjà servi.

Retirer les piles du crochet dès qu'elles sont usées.

○Ne pas jeter les piles aux ordures ménagères ni les jeter au feu.

○Ranger les piles hors de portée des enfants.

○Utiliser les piles conformément à leurs spécifications et à leurs indications.

2. Vérifiez le sens de rotation

La mèche tourne dans le sens horaire (vu de l'arrière) quand on appuie sur le côté R du bouton-poussoir ⑩. En appuyant sur le côté L du bouton-poussoir, la mèche tourne dans le sens anti-horaire (Voir Fig. 3) (Les repères (L) et (R) sont marqués sur le corps).

ATTENTION

Il n'est pas possible de commuter le bouton-poussoir pendant que la perceuse à percussion fonctionne. Pour commuter le bouton-poussoir, arrêter la perceuse à percussion, puis régler le bouton-poussoir.

3. Fonctionnement de l'interrupteur

○Quand on tire sur la gâchette de l'interrupteur, l'outil tourne. Quand on relâche la gâchette, l'outil s'arrête.

○La vitesse de rotation peut être contrôlée en faisant varier la force avec laquelle on appuie sur la gâchette. Quand on appuie légèrement sur la gâchette, la vitesse est lente, et elle augmente quand on appuie plus fort.

PRECAUTIONS DE FONCTIONNEMENT

1. Repos de l'appareil après un travail continu

Après un travail de serrage de boulons effectué de façon continue, laisser l'outil reposer pendant environ 15 minutes lors du remplacement de la batterie. La température du moteur, de la gâchette, etc. augmentera si le travail est repris tout de suite après le remplacement de la batterie, ce qui risque de provoquer un grillage.

REMARQUE

Ne pas toucher le protecteur, car il devient très chaud lors d'un travail continu.

2. Précautions d'utilisation du sélecteur de réglage de vitesse

Ce sélecteur comprend un circuit électronique intégré qui fait varier à l'infini la vitesse de rotation. Par conséquent, si la gâchette de sélection n'est tirée que légèrement (faible vitesse de rotation) et le moteur est arrêté tout en vissant des vis en continu, les composants du circuit électronique risquent de chauffer et d'être endommagés.

3. Utiliser le couple de serrage adapté à chaque type de vis

Le couple de serage approprié varie en fonction du matériau et de la taille de la vis, ainsi que le matériau dans lequel elle est vissée. Par conséquent, utiliser un temps de serrage approprié. Plus particulièrement, si l'on utilise un long temps de serrage dans le cas de vis de taiffe inférieure à M8, celles-ci peuvent se briser parce que trop longtemps serrées. Dès lors, vérifier, avant toute chose, le couple et le temps de serrage.

4. Travailler à un couple de serrage convenable pour le boulon percuté

Le couple de serrage optimal pour écrous et boulons diffère en fonction de la matière et de la taille des écrous et des boulons. Un couple de serrage trop important pour un petit boulon risque de déformer ou de fendre lee boulon. Le couple augment proportionnellement au temps de fonctionnement. Utiliser le réglage d'échelle et le temps de fonctionnement appropriés pour le boulon.

5. Manipulation de l'appareil

Tenir la visseuse à percussion fermement avec les deux mains à l'aide des deux poignées. Dans ce cas, tenir la visseuse perpendiculairement au boulon.

Il n'est pas nécessaire de pousser trop fort sur l'appareil. Maintenir l'appareil avec une force suffisant à contrer la force de percussion.

6. Vérifier le couple de serrage

Les facteurs suivants contributent à une réduction du couple de serrage. Ainsi, vérifier le couple de serrage réel désiré en serrage quelques boulons avec une clé dynamométrique à main avant d'effecteur le travail. Facteurs influençant le couple de serrage.

(1) Tension Si la marge de décharge est atteine, la tension décroît et le couple e serrage diminue.
(2) Temps de fonctionnement Le couple de serrage augmente quand le temps de fonctionnement augmente. Toutefois, le couple de serrage n'augmente pas au-dessus d'une certaine valeur, ceci même si l'appareil fonctionne pendant longtemps.
(3) Diamètre de boulon Le couple de serrage varie en fonction de la taille du boulon. En règle générale, un boulon de diamètre plus large nécessite un couple de serrage plus important.
(4) Conditions de serrage Le couple de serrage diffère selon le rapport de couple, la classification et la longueur des boulons et ceci même si des boulons ayant des filetages de dimensions identiques sont utilisés. Le couple diffère aussi en fonction de l'état du métal à la surface à travers lequel les boulons doivent être serrés.
(5) Utilisation de pièces optionnelles Le couple de serrage est légèrement réduit en utilisant une barre de rallonge, un joint universel ou une douille longue.
(6) Jeu de la douille Une douille six pans ou carrée usée ou déformée ne permettra pas un bon serrage pour fixer l'écrou ou la chabotte, ce qui se traduira par une perte de couple. L'utilisation d'une douille inappropriée qui ne s'apparie pas au boulon se traduira par un couple de serrage insuffisant.

ENTRETIEN ET CONTROLE

1. Contôle de la douille

Une douille six pans ou carrée usée ou déformée ne permettra pas un bon serrage pour fixer l'écrou ou la chabotte, ce qui se traduira par une perte de couple de serrage. Contrôler périodiquement l'état d'usure des trous de douille et les remplacer par des neufs en cas de besoin.

2. Contrôle des vis de montage

Vérifier régulièrement les vis de montage et s'assurer qu'elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux.

3. Entretien du moteur

Le bobinage de l'ensemble moteur est le "cœur" même de l'outil électro-portatif.

Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

4. Contrôle des balais en carbone (Fig. 12)

Le moteur utilise des balais en carbone qui sont des pièces qui s'usent. Comme un balai en carbone trop usé peut détériorer le moteur, remplacer les balais en carbone par des neufs lorsqu'ils sont usés ou près de la "limite d'usure" ^22 . En outre, toujours maintenir les balais en carbone propres et veiller à ce qu'ils coulissent librement dans les supports.

REMARQUE

Lors du remplacement des balais en carbone par des neufs, bien utiliser des balais en carbone No. de code 999054 fournis par Tyco.

5. Remplacement d'un balai en carbone

Pour sortir le balai en carbone, commencer par retirer le capuchon du balai, puis décrocher la saillie du balai en carbone ②4 avec un tournevis à tête plate, etc., comme indiqué sur la Fig. 14.

Pour installer le balai en carbone, choisir le sens de façon que le clou du balai en carbone ②3 s'adapte à la section de contact à l'extérieur du tube de balai ②5. Puis l'enfoncer du doigt comme indiqué à la Fig. 15. Enfin, remettre le capuchon du balai en place.

ATTENTION

Bien veiller impérativement à insérer le clou du balai en carbone dans la section de contact à l'extérieur du tube de balai (On pourra insérer n'importe lequel des deux clous fournis).

Procéder avec précaution, car une erreur dans cette opération risque de déformer le clou du balai en carbone et d'endommager précocement le moteur.

6. Nettoyage de l'extérieur

Quand la visseuse à percussion et la perceuse à percussion sont sales, essuyez-les avec un chiffon sec et doux ou un chiffon imbibé d'eau savonneuse. N'utilisez pas de solvant au chlore, d'essence ou de diluant, car ils font fondre les matières plastiques.

7. Rangement

Rangez la visseuse à percussion et la perceuse à percussion dans un endroit ou la température est inférieure à 40°C et hors de portée des enfants.

8. Liste des pièces de rechange

ATTENTION

Les réparations, modifications et inspections des produits Tyco doivent être confiées à un service après-vente agréé.

Il sera utile de présenter cette liste de pièces au service après-vente agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS

Les produits Tyco sont constamment améliorés et modifiés afin d' incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces soient modifiées sans avis préalable.

REMARQUE

Par suite du programme permanent de recherche et de développement Tyco, ces spécifications peuvent faire l'objet de modifications sans avis préalable.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN50144.

Le niveau de pression acoustique pondérée A type est de : 97 dB

Le niveau de puissance sonore pondérée A type est de : 110 dB

Porter un casque de protection.

Valeur d'accélération moyenne quadratique pondérée type : 8,8 m/s²
