SL-1210MK5 - Platine vinyle PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle professionnelle
Caractéristiques techniques principales	Direct Drive, entraînement par moteur à courant continu, rotation à vitesse variable (33/45 RPM)
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	450 mm x 350 mm x 160 mm
Poids	11 kg
Compatibilités	Compatible avec la plupart des cartouches et cellules de lecture
Fonctions principales	Pitch control, reverse play, start/stop button, phono preamp intégré
Entretien et nettoyage	Nettoyer régulièrement la platine et la cellule, vérifier l'alignement de la cellule
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour les composants principaux
Sécurité	Utiliser sur une surface stable, éviter l'humidité et la chaleur excessive
Informations générales	Idéale pour les DJs et les audiophiles, réputée pour sa durabilité et sa qualité sonore

FOIRE AUX QUESTIONS - SL-1210MK5 PANASONIC

Pourquoi mon tourne-disque Panasonic SL-1210MK5 ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Testez la prise avec un autre appareil pour confirmer.

Le plateau tourne mais il n'y a pas de son. Que faire ?

Assurez-vous que le bras de lecture est correctement positionné sur le disque et que le câble RCA est bien connecté à votre amplificateur ou haut-parleur.

Comment régler la vitesse de rotation du tourne-disque ?

Utilisez le commutateur de vitesse situé sur le panneau avant pour passer entre 33 et 45 tours par minute. Vérifiez également que le moteur fonctionne correctement.

Le bras de lecture ne se lève pas ou ne se déplace pas. Quelle est la solution ?

Vérifiez que le levier de levée du bras est en position correcte et qu'il n'y a pas d'obstruction. Si le problème persiste, une réparation peut être nécessaire.

Comment nettoyer ma cellule de lecture ?

Utilisez une brosse antistatique spéciale pour nettoyer délicatement la pointe de la cellule. Évitez d'utiliser des produits chimiques ou de l'eau.

Y a-t-il un moyen de régler la force d'appui du bras de lecture ?

Oui, utilisez le contrepoids à l'arrière du bras de lecture pour ajuster la force d'appui selon les recommandations du fabricant de la cellule.

Mon tourne-disque émet un bruit de fond ou un bourdonnement. Que dois-je vérifier ?

Vérifiez les connexions des câbles, assurez-vous qu'il n'y a pas de boucles de masse. Vous pouvez également essayer de déplacer le tourne-disque pour éviter les interférences électromagnétiques.

Comment puis-je remplacer la cellule ou le stylet ?

Pour remplacer la cellule, dévissez-la du bras de lecture et installez la nouvelle en suivant les instructions du fabricant. Pour le stylet, tirez doucement pour le retirer et insérez le nouveau en suivant les indications.

Le plateau vibre ou fait du bruit pendant la lecture. Que faire ?

Assurez-vous que le tourne-disque est sur une surface plane et stable. Vérifiez également que le plateau est correctement installé et que le disque est bien centré.

Où puis-je trouver des pièces de rechange pour mon SL-1210MK5 ?

Vous pouvez trouver des pièces de rechange sur le site officiel de Panasonic, chez des revendeurs spécialisés ou sur des sites de vente en ligne dédiés aux équipements audio.

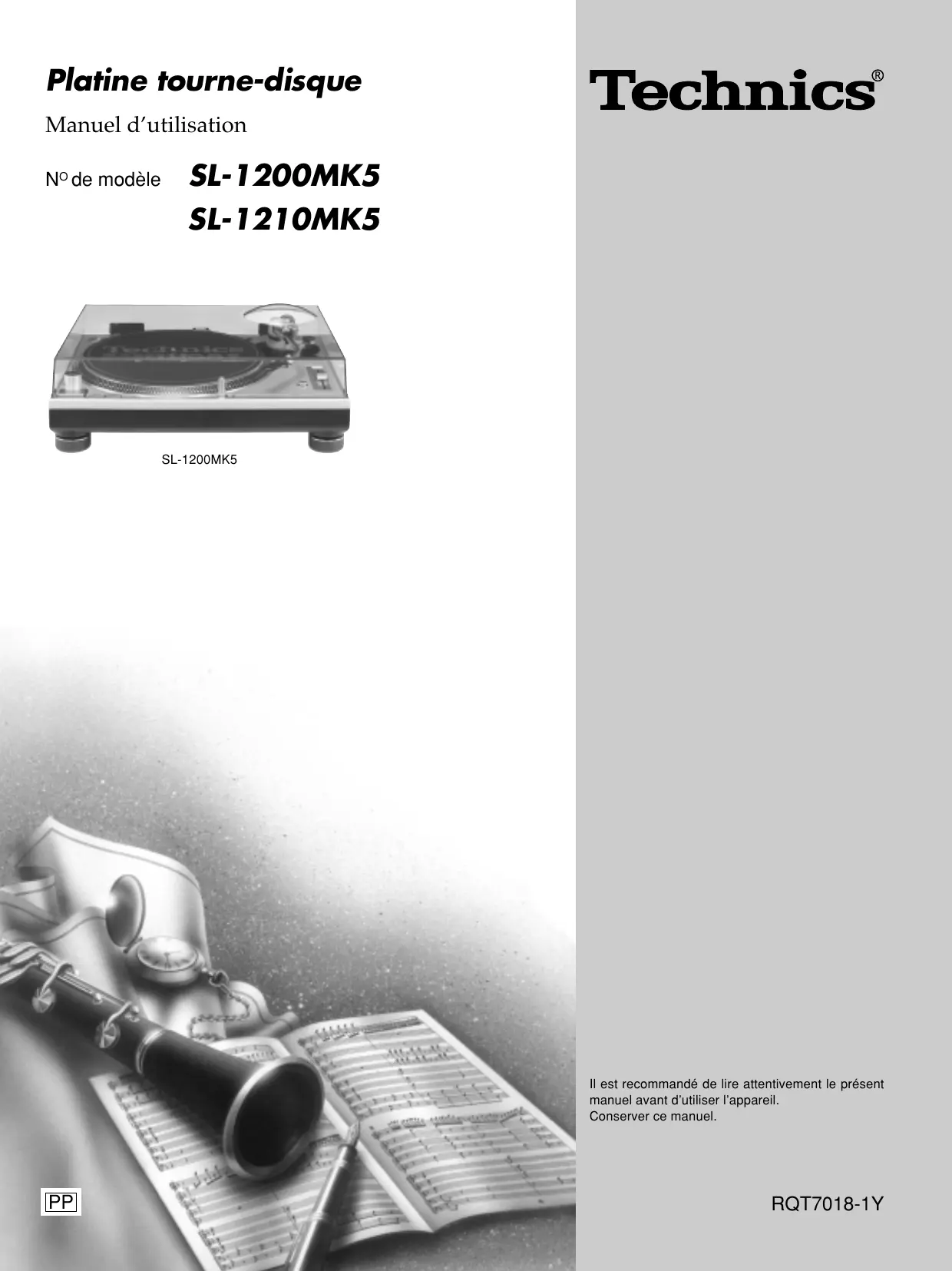

MODE D'EMPLOI SL-1210MK5 PANASONIC

Platine tourne-disque

Manuel d'utilisation

Numéro de modèle

SL-1200MK5

SL-1210MK5

SL-1200MK5

Technics®

Il est recommandé de lire attentivement le présent manuel avant d'utiliser l'appareil.

Conservez ce manuel.

Nous vous remercions d'avoir arrêté votre choix sur cet appareil. Pour en tirer un rendement optimal, lisez attentivement le présent manuel.

SL-1200MK5 : Fini argent

SL-1210MK5 : Fini noir

Table des matières

Accessoires fournis 2 Précautions à prendre 3 Caractéristiques 4 Préparation de la cellule de lecture 4 Commandes 4 Assemblage du tourne-disque 5 Raccordements et installation 5

Raccordement à un amplificateur et branchement du cordon d'alimentation 5 Raccordement à un mélangeur (vendu séparément) 6 Installation 6

Réglages de mise en route 6

Équilibrage du bras et force d'appui 6 Antipatinage 7 Hauteur du bras 7 Hauteur du bras de lecture 7 Mettre le couvercle en place 7

Lecture de disques 8 Réglages en cours de lecture 9

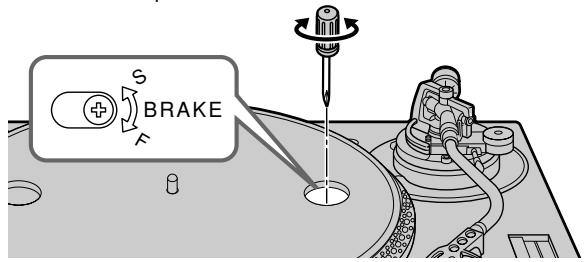

Réglage de la vitesse de rotation. Réglage de la vitesse de freinage du plateau.

Entretien 10 Service après-vente 10 Guide de dépannage 11 Spécifications 11

Homologation:

DATE D'ACHAT

DETAILLANT

ADRESSE DU DÉTAILLANT

N° DE TÉLÉPHONE

Il est recommandé de noter, dans l'espace prévu ci-dessous, le numéro de modèle et le numéro de série inscrits à l'arrière, ou sous le fond de l'appareil, et de conserver ce manuel pour référence ultérieure.

NUMERO DE MODELE SL-1200MK5 / SL-1210MK5

NUMÉRO DE SÉRIE

Mise en garde :

AFIN DE PRÉVENIR TOUT RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, AINSI QUE TOUT DOMMAGE À L'APPAREIL, NE PAS

L'EXPOSER À LA PLUIE, À DES ÉCLABOSSURES OU À UNE HUMIDITÉ EXCESSIVE. ÉVITER ÉGALEMENT DE PLACER DES CONTENANTS AVEC DU LIQUIDE, TELS QU'UN VASE, SUR L'APPAREIL.

Attention !

NE PAS INSTALLER CET APPAREIL DANS UNE BIBLIOTHÈQUE, UNE ARMOIRE OU TOUT AUTRE ESPACE CONFINÉ. S'ASSURER QUE LA VENTILATION DE L'APPAREIL EST ADÉQUATE. AFIN D'ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU D'INCENDIE DÛ À UN SURCHAUFFEMENT, S'ASSURER QUE LES RIDEAUX OU TOUT OBJET QUELCONQUE NE BOUCHENT LES ÉVENTS D'AÉRATION DE L'APPAREIL.

Accessoires fournis

Vérifier la présence et l'état des pièces et accessoires suivants.

Citez les numéros entre parenthèses pour commander les pièces de rechange.

Tourne-disque 1 (SFTE172-01Z1)

Tapis du plateau 1 (RGS0008)

Trousse-tapis glissant (RGS0005Z-1) - 1 tapis glissant

Tapis transparent

Couvercle 1

(RYF0370B-X)

Coquille avec contrepoids de la pointe de lecture (SFPCC31001K) 1

Cellule de lecture vendue séparément.

Contrepoids 1 (SFPWG17201K)

Contrepoids supplémentaire 1 (SFPWG17202) □ Adaptateur pour 45 tours prolongé 1

(SFWE010)

Contrepoids de la coquille 1 (SFPZB3501) Jauge du porte-à-faux 1 (SFK0135-01)

Ensemble de vis pour cellule de lecture 1

Écrous (RHN26003) - Vis courtes (SFCZV8801-1) - Vis longues (SFPEV9801-1) - Rondelles (SFPEW9601)

Autocollant 1

(RQLC0142-1)

Attention :

POUR ÉVITER LES CHOCS ÉLECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU'AU FOND.

La marque et le symbole suivants sont situés sous l'appareil.

Attention

ATTENTION : RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR.

ATTENTION : AFIN DE PRÉVENIR LE RISQUE

DE CHOCS ÉLECTRIQUES, NE

NE PAS RETIRER LES VIS

TOUTE RÉPARATION DEVRA

ÊTRE CONFIÉE À UN

PERSONNEL QUALIFIÉ.

Le symbole de l'éclair la présence d'une tension suffisamment élevée pour engendrer un risque de choc électrique.

Le point d'exclamation que le manuel d'utilisation inclus avec l'appareil contient d'importantes recommandations quant au fonctionnement et à l'entretien de ce dernier.

Avant d'utiliser l'appareil, lire attentivement le présent manuel. Porter une attention toute particulière aux avis inscrits sur l'appareil et aux instructions décrites ci-dessous. Conserver ce manuel pour référence ultérieure.

1) Lire ces instructions. 2) Conserver ces instructions. 3) Respecter ces instructions. 4) Suivre toutes les instructions. 5) Ne pas utiliser cet appareil près de l'eau. 6) Nettoyer avec un chiffon sec seulement. 7) Ne pas bloquer les ouvertures pour ventilation. Installer selon les directives du fabricant. 8) Éloigner l'appareil de toute source de chaleur telle que radiateurs et autres éléments de chauffage (incluant les amplificateurs). 9) Ne pas tenter de contourer les mesures de sécurité des fiches polarisées. Une fiche polarisée possède une lame plus large que l'autre pour permettre la mise à la terre. Une fiche avec mise à la terre possède une troisième broche pour la mise à la terre. Si la fiche ne peut pas être branchée, communiquer avec un électricien pour faire changer la prise de courant. 10) Protéger le cordon secteur de manière qu'il ne soit pas piétiné ou écrasé par des objets.

11) N'utiliser que les accessoires recommandés par le fabricant. 12) Ne placer l'appareil que dans une baie ou un support recommandé par le fabricant. Déplacer la baie ou le support avec le plus grand soin afin d'en éviter le renversement. 13) Débrancher durant un orage ou lors d'une non-utilisation prolongée. 14) Confier toute réparation à un technicien qualifié. Faire réparer l'appareil si le cordon ou la fiche a été endommagé, si l'appareil a été mouillé, si un objet est tombé sur l'appareil, s'il a été exposé à la pluie ou à de l'humidité, s'il ne fonctionne pas normalement ou s'il a été échappé.

Un des tourne-disques les plus complets, de renommée mondiale.

Haute précision de la vitesse de rotation grâce à l'asservissement à quartz.

• La vitesse de rotation peut être réglée avec précision sur une plage continue.
• Permet de rétablir instantanément la vitesse de rotation nominale (33 1/3 ou 45 tours/min) par pression sur la touche de rétablissement.

Entraînement direct pour un couple élevé

• Pleurage et scintillement inférieurs à 0,01 %. Couple de démarrage de 1,5 kg-cm permettant d'atteindre la vitesse nominale de 33 1/3 tours/min en seulement 0,7 seconde.
• Système de freinage électronique pour des arrêts en douceur. La vitesse de freinage se règle au moyen d'une molette.

Bras de lecture avec suspension à cardan

• À l'aide des unités de mesure du contrepoids du bras de lecture, il est possible de modifier rapidement et aisément la force d'appui de la pointe de lecture.
• La commande de réglage de la poussée horizontalement permet de réduire le patinage pendant les va-et-vient.
• La hauteur du bras de lecture peut être réglée sur une plage de 6 mm et être verrouillée en position.

Coffret anti-résonant à trois couches, avec pieds isolants grand format.

Dispositif d'éclairage escamotabl

• Permet l'éclairag

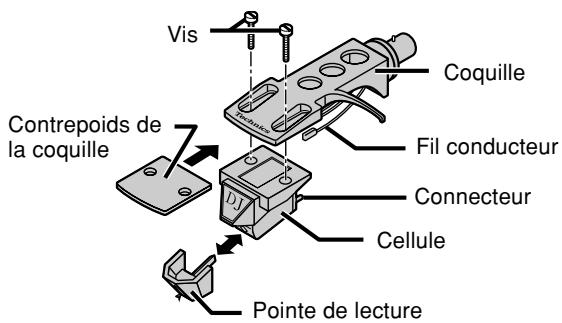

Fixer une cellule (vendue séparément)

Suivre les instructions d'installation fournies avec la cellule.

• Utiliser le contrepoids de la coquille (inclus) si une cellule légère (3,5 à 6,5 g) est utilisée.

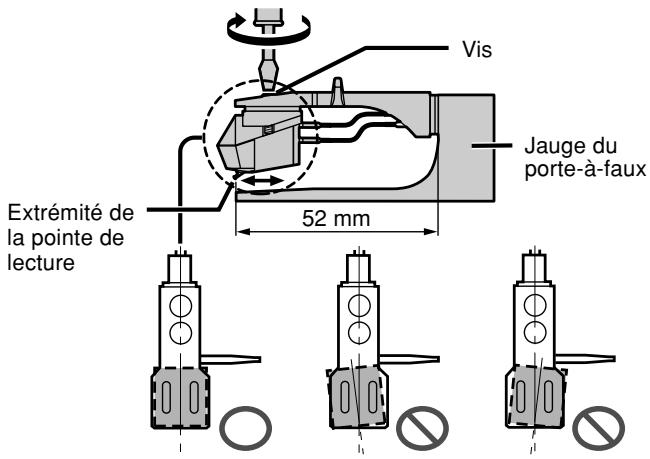

Réglage du porte-à-faux

Fixer la jauge incluse à la coquille. Ajuster le porte-à-faux et la direction de la cellule, puis serrer la vis.

• Aligner la pointe de lecture avec la jauge. La cellule doit être parallèle à la coquille.

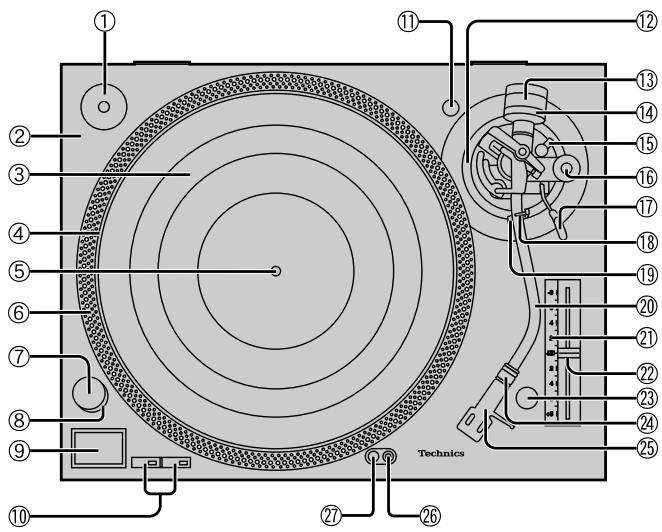

① Adaptateur pour 45 tours prolongé 8 ② Base du tourne-disque 4 ③ Tapis du plateau (ou tapis glissant) 5 ④ Tourne-disque 5 ⑤ Axe central 5 ⑥ Repères stroboscopiques 9 ⑦ Interrupteur (power) 8 ⑧ Lampe stroboscopique, lampe témoin 8 ⑨ Touche marche/arrêt (start-stop) 8 ⑩ Sélecteurs de vitesse (33, 45) 8 ⑪ Support de la coquille 4 ⑫ Commande de hauteur du bras de lecture 7 ⑬ Contrepoids 5 ⑭ Commande de la force d'appui 6 ⑮ Verrouillage du bras 7 ⑯ Commande d'antipatinage 6 ⑰ Levier de positionnement du bras 6 ⑱ Agrafe du bras 6 ⑲ Reposoir 6 ⑳ Bras de lecture 5 ㉑ Voyant de vitesse de rotation 9 ㉒ Commande de vitesse de rotation (pitch adj.) 9 ㉓ Touche de rétablissement (reset) 8 ㉔ Ecrou de blocage 5 ㉕ Coquille 5 ㉖ Interrupteur de l'éclairage de la pointe de lecture 8 ㉗ Éclairage de la pointe de lecture 8

Dans le but de prévenir tout risque de dommages pendant l'expédition, le tourne-disque a été démonté. Assemblez le tourne-disque dans l'ordre suivant.

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé l'assemblage.
• Ne remettre le couvercle en place qu'après avoir terminé les réglages.

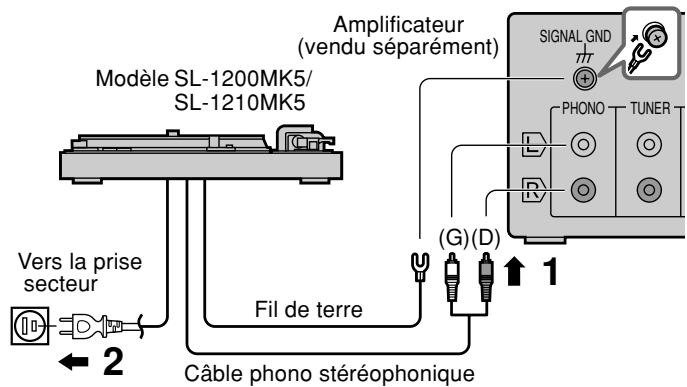

1. Connecter le fil de mise à la terre phono et les câbles de raccordement stéréo aux prises phono de l'amplificateur.

Câbles de raccordement stéreo

Blanc [L(G)]

Rouge [R(D)]

• Si le fil de terre n'est pas raccordé, un ronflement produit par la source d'alimentation sera entendu.
• Si l'amplificateur utilisé n'est pas muni de prises PHONO, ni le volume ni le rendu sonore ne seront adéquats.

2. Brancher le cordon d'alimentation.

• Ne branchez qu'après avoir effectué tous les autres raccordements.
• Vérifier le niveau de courant des prises d'alimentation sur les amplificateurs et les récepteurs avant d'y brancher cet appareil. Le tourne-disque consomme 13,5 W.

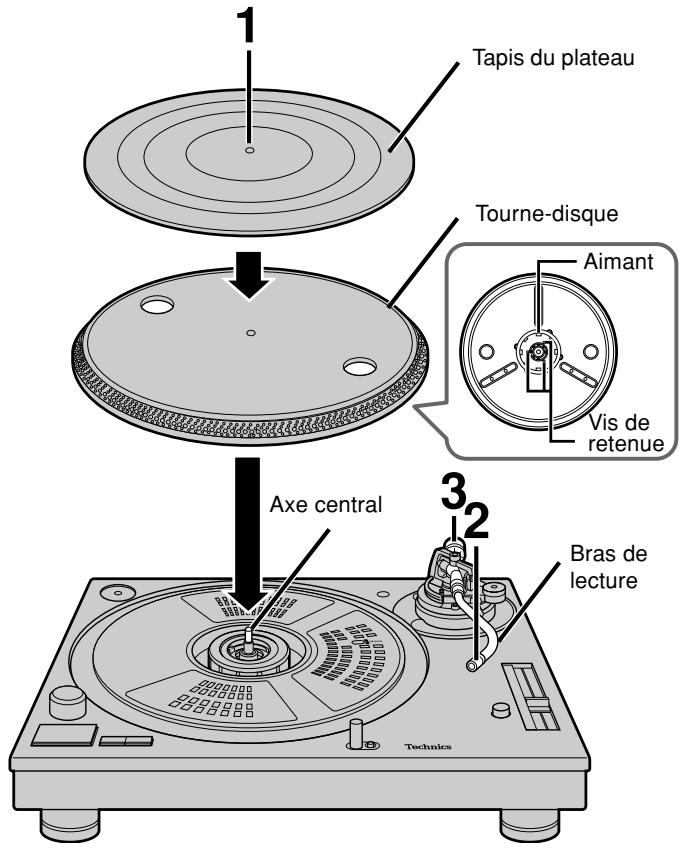

Mettre en place le plateau et le tapis du plateau.

Placer le plateau sur l'axe central, puis mettre le tapis dessus. Mettre le plateau en place avec le plus grand soin. L'aimant sous le plateau est réglé avec précision et tout heurt pourrait le déplacer, ce qui pourrait causer des problèmes de fonctionnement. S'assurer que l'aimant est libre de poussière et de limaille de fer. Ne pas régler les vis de fixation de l'aimant. Le rendement nominal de l'appareil ne peut être garanti si l'aimant a été déplacé.

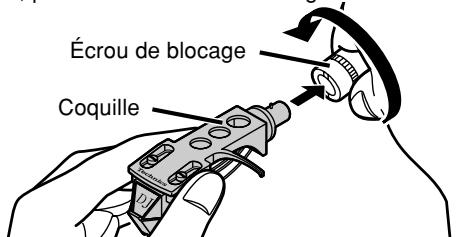

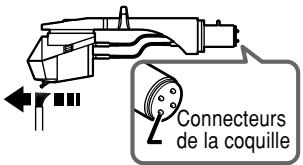

Fixer la coquille.

Fixer la coquille à l'embout du bras, en veillant à ce qu'elle soit bien droite, puis serrer l'écrou de blocage.

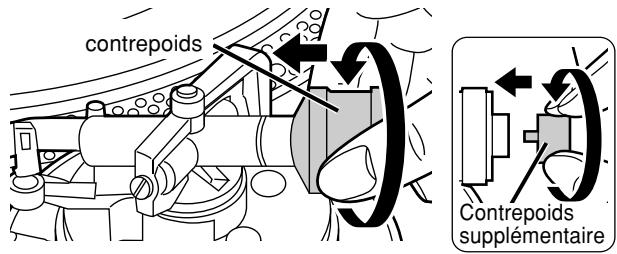

3 Fixer le contrepoids à l'extrémité du bras.

Si la coquille pèse entre 10 et 13 grammes, fixer également le contrepoids supplémentaire fourni.

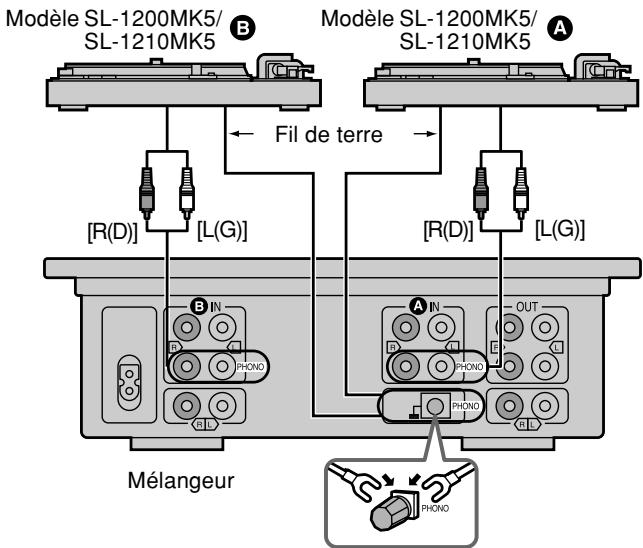

Raccordement à un mélangeur (vendu séparément)

• Débrancher tous les appareils avant d'effectuer les raccordements.
• Ne rebrancher les cordons d'alimentation qu'après avoir terminé tous les raccordements.

Installation

• Installer l'appareil sur une surface de niveau, à l'abri des vibrations.
• Éloigner le tourne-disque de tout haut-parleur.

Nota

• Protégez l'appareil contre les rayons solaires directs, la poussière, l'humidité et les sources de chaleur.
• Il est possible que l'appareil capte les interférences d'une radio. Ne pas placer le tourne-disque à proximité d'un récepteur radio.

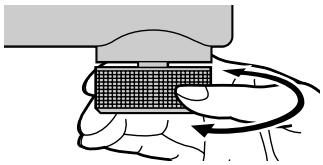

Réglage de la hauteur des pieds isolants

Placer l'appareil sur la surface où il doit être utilisé et régler la hauteur des pieds de manière qu'il soit bien de niveau.

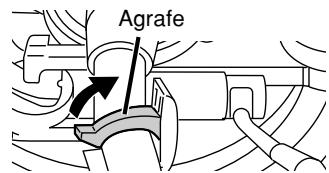

Dégager le bras de lecture.

1. Retirer le couvercle de la pointe de lecture, en prenant bien soin de ne pas l'abîmer, puis dégager l'agrafe du bras.
2. Dégager le bras de son reposoir.

Régler l'équilibre du bras

1. Pousser sur le levier de positionnement du bras pour le baisser.
2. Mettre la commande d'antipatinage à la position "0".
3. Tourner le contrepoids jusqu'à ce que le bras soit à peu près à l'horizontale.

Prendre soin que la pointe de lecture ne touche pas l'appareil.

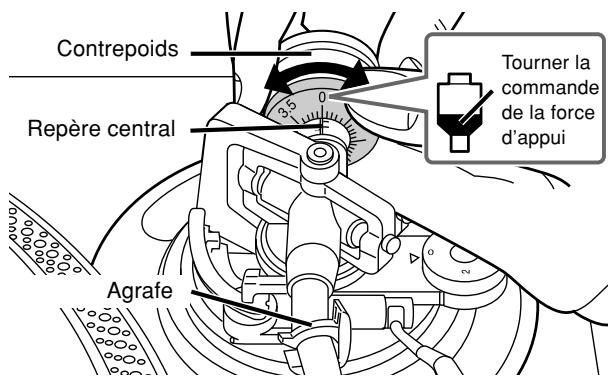

Mettre la commande de la force d'appui à "0".

1. Remettre le bras sur son reposoir puis l'y assujettir avec l'agrafe.
2. Tourner la commande de la force d'appui sur "0". Tenir le contrepoids pendant ce réglage.

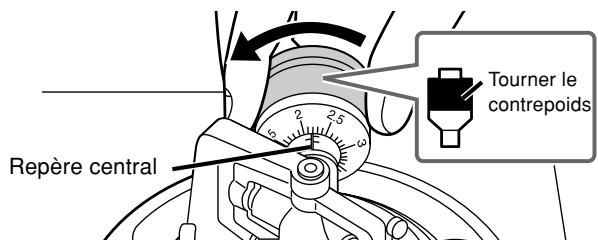

4. Régler la force d'appui

Tourner le contrepoids de manière à assurer la force d'appui appropriée à la cellule utilisée.

Se reporter à la notice d'emploi de la cellule.

La commande de la force d'appui tourne par la même occasion. Tourner jusqu'à ce que le repère central soit vis-à-vis de la pression requise.

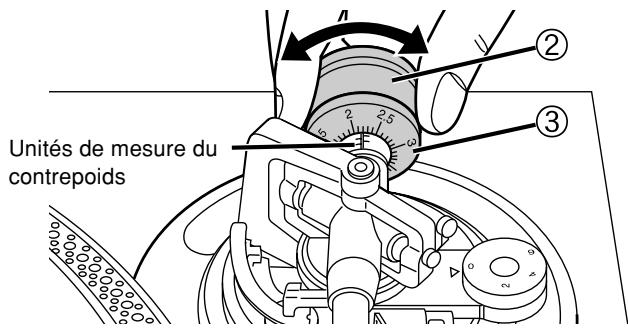

Utilisation du contrepoids

Noter le réglage du contrepoids recommandé pour la pointe de lecture utilisée. Il est possible de changer rapidement sans avoir à réajuster la poussée horizontale du bras à chaque fois que la cellule est retirée et remise en place.

① Fixer la cellule au bras. ② Tourner la bague de réglage du contrepoids à la même valeur que celle précédemment utilisée pour équilibrer le poids du bras, cellule comprise. ③ Tourner la bague de réglage de à la même valeur que celle précédemment utilisée pour équilibrer le poids du bras, cellule comprise.

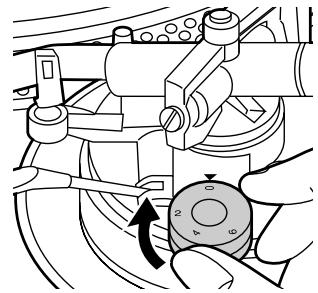

Antipatinage

Régler la bague de réglage à la même valeur que celle de la force d'appui de la pointe de lecture utilisée pour une lecture normale.

Pour action va-et-vient

Régler la commande de manière à réduire le patinage.

Préparatifs

1. Mettre un disque en place sur le plateau.
2. Retirer le protecteur de la pointe de lecture et dégager l'agrafe.

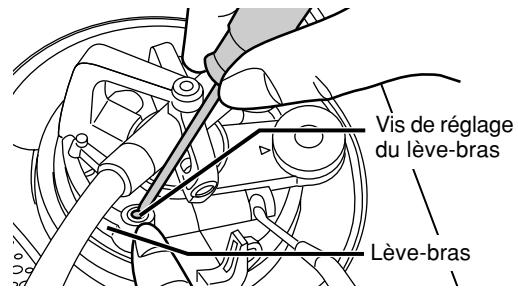

Utiliser un tournevis pour tourner la vis du lève-bras.

Ne faire ce réglage que si la cellule utilisée le rend nécessaire.

Tourner dans le sens horaire pour abaisser le lève-bras. Tourner dans le sens anti-horaire pour augmenter la hauteur du lève-bras.

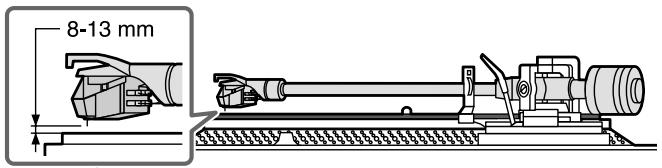

Nota

La hauteur du lève-bras (la distance entre la surface du disque et la pointe de lecture lorsque le levier est relevé) est réglée en usine entre 8 et 13 mm.

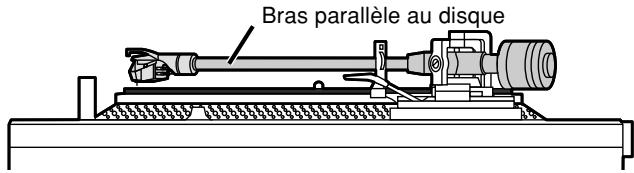

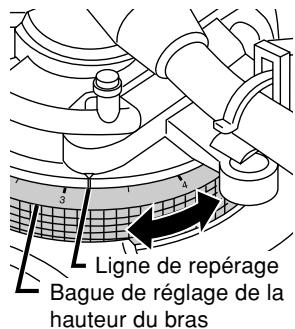

Hauteur du bras de lecture

1. Dégager le bras de son agrafe.

1. Régler la hauteur du bras.
2. Tournez la bague en utilisant le tableau ci-dessous comme référence,

H H	Hauteur de la cel-lule (H) en mm	Position de la commande
	17	0
	18	1
	19	2
	20	3
	21	4
	22	5
	23	6

• Si n'est pas connue, déposer la pointe de lecture sur un disque, puis régler la commande de hauteur jusqu'à ce que le bras soit parallèle à la surface du disque.

1. Verrouiller le bras.

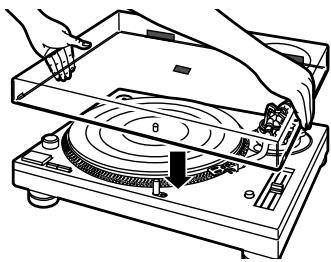

Mettre le couvercle en place

Tenir le couvercle des deux mains et le placer sur le tourne-disque à partir du haut.

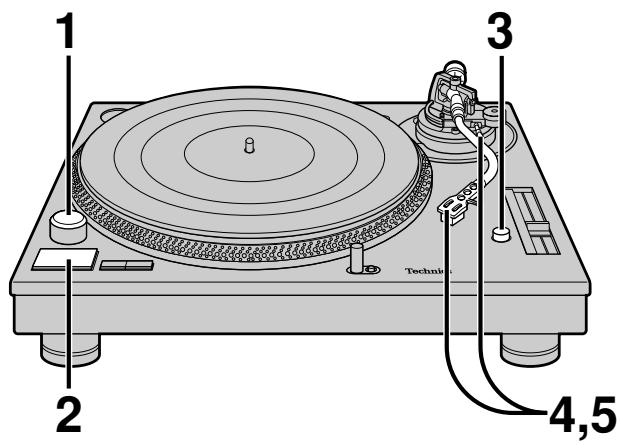

Préparatifs

1. Mettre un disque en place sur le plateau.
2. Enlever le protecteur de la pointe de lecture et dégager l'agrafe du bras.

Interruption momentanée de la lecture

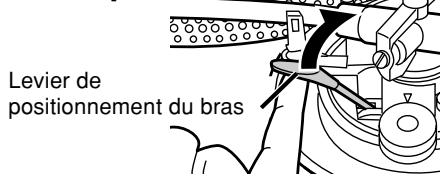

Lever le levier de positionnement du bras.

La pointe de lecture s'élève au-dessus du disque.

Lecture de 45 tours prolongée

1. Sortir l'adaptateur de son support puis le mettre en place sur l'axe central.
2. Appuyer sur le sélecteur de vitesse [45] pour changer la vitesse.

Adaptateur pour 45 tours prolongés

Après la fin de la lecture

1. Lever le levier de positionnement du bras et ramener le bras sur son reposoir.
2. Appuyer sur la touche [start-stop]. Le frein électrique arrête la rotation du plateau en douceur.
3. Couper le contact en tournant la molette [power].
4. Agrafer le bras et remettre le protecteur de la pointe de lecture en place.

Utilisation du tourne-disque pour le "scratching" (rotation manuelle par à-coup)

Utilisez le tapis glissant plutôt que le tapis du plateau. Cela permet une meilleure rotation du disque.

• Dessus (face imprimée) : placer le disque sur cette face.
• Dessous : face glissante.

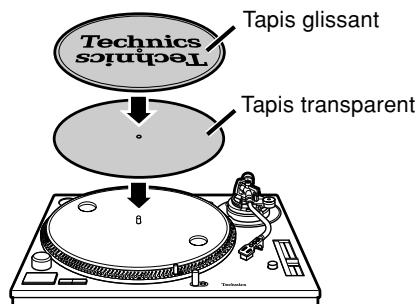

Pour un glissement différent

Placer le tapis transparent sous le tapis glissant.

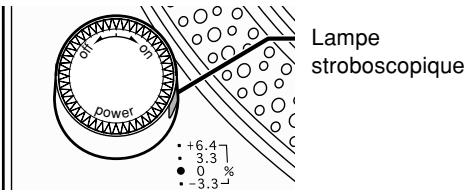

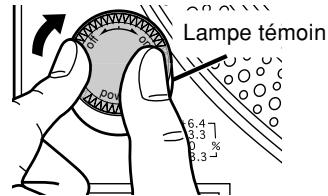

Mettre le tourne-disque sous tension en tournant la molette [power].

- La lampe témoin s'allume. - La vitesse 33 1/3 tours est automatiquement sélectionnée et l'indicateur s'allume. - Appuyer sur le sélecteur [45] pour la lecture d'un 45 tours.

Appuyer sur la touche [start-stop].

La rotation du plateau s'amorce.

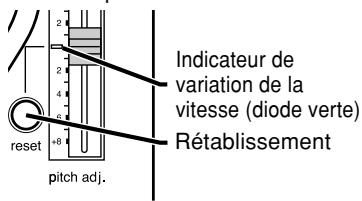

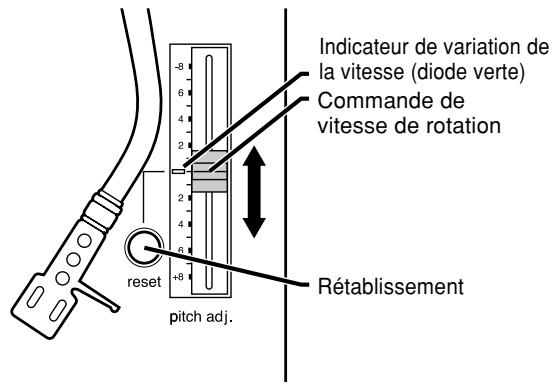

Appuyer sur la touche de rétablissement pour allumer la diode verte de commande de variation de la vitesse.

La vitesse nominale (33 1/3 tr/min ou 45 tr/min) est automatiquement rétablie.

Utiliser la vitesse nominale indiquée plus haut pour la lecture ordinaire.

Abaisser le levier.

Le bras est abaissé et la lecture s'amorce.

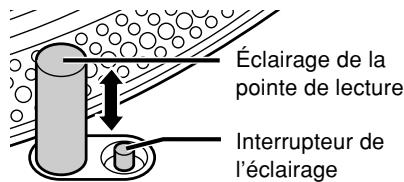

Éclairage de la pointe de lecture

• Appuyer sur l'interrupteur de l'éclairage de la pointe. Une lampe sort et éclaire la pointe de lecture.
• Si aucun éclairage n'est nécessaire, appuyer sur la lampe pour la remettre en position abaissée. Cela a pour effet de l'éteindre.

Nota

Appuyer à fond sur l'interrupteur, autrement la lampe pourrait s'allumer mais sans sortir de son logement.

Réglage de la vitesse de rotation

Cette commande permet un réglage fin du plateau (tr/min).

Glisser la commande [pitch adj.] pendant la rotation du plateau.

Glisser la commande à la position voulue.

• Les nombres indiquent le pourcentage approximatif de variation par rapport à la vitesse nominale. La vitesse peut être variée entre -8% et +8%.

Rétablissement de la vitesse nominale

Appuyer sur la touche [reset].

L'indicateur de variation de la vitesse (diode verte) s'allume et la vitesse nominale est immédiatement rétablie (33 1/3 ou 45 tr/min), indépendamment des réglages antérieurs.

Appuyer de nouveau sur la touche [reset] pour ramener la variation à sa valeur antérieure.

Indication de la vitesse de rotation

Les quatre rangées de miroirs stroboscopiques sur le pourtour du plateau peuvent aider à régler la vitesse de rotation.

Variation de +6,4 % lorsque cette rangée semble immobile. Variation de +3,3 % lorsque cette rangée semble immobile. Vitesse nominale lorsque cette rangée semble immobile. Variation de -3,3 % lorsque cette rangée semble immobile.

Ils sont éclairés par la lampe stroboscopique et chacune des rangées apparaît immobile à une vitesse donnée.

Nota

Lors du remplacement de la coulisse, suivre attentivement les directives supplémentaires de réglage de la vitesse fournies.

Réglage de la vitesse de freinage du plateau

Il est possible de régler la vitesse de freinage en maintenant enfoncé le bouton marche-arrêt jusqu'à ce que le plateau soit immobilisé.

À l'aide d'un petit tournevis, serrer ou desserrer la vis de contrôle.

S : Immobilisation lente. F : Immobilisation rapide.

Pour nettoyer l'appareil, utiliser un chiffon doux et sec.

• Ne jamais utiliser d'alcool, de diluant pour peinture ni de benzine pour nettoyer l'appareil.
• Avant d'utiliser un chiffon traité chimiquement, lire attentivement les directives sur l'emballage du chiffon.

Nota

Ne pas essuyer le couvercle pendant la lecture d'un disque.

Cela pourrait causer de l'électricité statique susceptible de soulever le bras.

Enlever toute poussière sur la pointe de lecture et le disque.

• Utiliser une petite brosse à soies souples pour nettoyer la pointe de lecture. Brosser depuis la base jusqu'à la pointe.
• Utiliser un nettoyant de disque de bonne qualité.

Essuyer occasionnellement les connecteurs de la coquille.

Essuyer avec un chiffon doux. Couper le contact sur l'amplificateur avant de mettre en place ou d'enlever la coquille.

• Si le volume n'est pas coupé, les haut-parleurs pourraient être endommagés.
• Toujours remettre ou laisser le protecteur de la pointe de lecture en place avant de manipuler la coquille.

Lubrification de l'axe central

Verser 2 à 3 gouttes de lubrifiant toutes les 2000 heures de fonctionnement. Utiliser de l'huile SFW0010 (vendue séparément).

Remettre l'appareil dans son emballage d'origine.

Si l'emballage d'origine n'a pas été conservé, procéder comme suit :

• Remettre le bras sur son reposoir et l'attacher avec du ruban adhésif.
• Retirer le contrepoids et la coquille du bras, et les empaqueter avec soin.
• Retirer le plateau et le tapis, et bien les empaqueter.
• Envelopper la base avec une serviette ou du papier.

Service après-vente

1. En cas de dommage — Confier l'appareil à un technicien qualifié dans les cas suivants :

(a) lorsque le cordon d'alimentation ou l'adaptateur secteur a été endommagé ; (b) lorsqu'un objet est tombé dans l'appareil ou si ce dernier a été mouillé ; (c) lorsque l'appareil a été exposé à la pluie ; (d) lorsque l'appareil semble ne pas fonctionner normalement ou que son rendement laisse à désirer ; (e) lorsque l'appareil a subi un choc violent ou que son coffret a été endommagé.

1. Réparation — Ne faire aucun réglage ni ajustement autres que ceux décrits dans le pré
2. Pièces de rechange—S'assurer que le technicien utilise des pièces de rechange recomma r un incendie, des chocs électriques ou d'autres dangers.
3. Vérification de sécurité—Demander au technicien qui a réparé l'appareil de soumettre ce dernier à des vérifications pour s'assurer qu'il peut être utilisé en toute sécurité.

Demande d'informations

Pour toutes réparations, renseignements ou conseils sur le fonctionnement du produit :

V panasonic.ca) ou le centre de service agréé le plus proche.

Avant d'appeler un centre de service, faites les vérifications décrites ci-dessous. En cas de doute sur certains des points de vérification, ou si les solutions proposées dans le tableau ne résolvent pas le problème rencontré, v panasonic.ca) ou le centre de service agréé le plus proche.

Problème	Cause(s) probable(s)	Remède suggéré	Page(s)
Pas d'alimentation.	Le cordon d'alimentation est-il branché?	Brancher le cordon enPNANT SOIN d'introduire la fiche à fond dans la prise.	5
Aucun son n'est entendu. Le volume est faible.	Les connexions aux prises PHONO de l'amplificateur / récepteur sont-elles adéquates?	Connector les câbles de raccordement stéréophoniques aux prises PHONO de l'amplificateur.	5
Les signaux des canaux ga-uche et droit sont inversés.	Les câbles de raccordement sont-ils inversés?	Vérifier tous les raccordements.	5
UnRonflement est produitpendant la lecture.	Les câbles stéréo se trouvent-ils prèsd'appareils électriques ou de leur cordond'alimentation?Le fil de terre est-il raccordé?	Éloigner tout apparil électrique (et son codon d'alimentation) du tourne-disque.	—
		S'assurer que le fil de terre est bien raccordé.	5

Spécifications

Section tourne-disque : Ronflement en basse fréquence

Type	À entrainment direct asservi par quartz ; manuel
Entrainiment	Direct
Moteur	Moteur c.c., sans balais
Plateau	En aluminium moulé Diamètre: 33,2 cm (13 5/64 po) Poids: 1,7 kg (3,74 lb)
Vitesses de rotation	33 1/3 tr/min, 45 tr/min
Plage de variation de la vitesse	±8 %
Couple de démarrage	1,5 kg·cm (1,3 lb·po)
Caracteristiques d'établissement	0,7 s, pour passer de l'arrêt à 33 1/3 tr/min
Système de frein	Électronique
Pleurage / scintillagement	0,01 % eff. pondéré*
	0,025 % eff. pondéré (JIS C5521)
	± 0,035 % en crête (IEC 98A pondéré)

Cette mesure ne concerne que le tourne-disque, avec le plateau, mais exclut les effets du disque, de la cellule et du bras. Mesure obtenue à partir du signal du générateur de fréquence du moteur.

Section bras de lecture

Type	Universel
Longueur effective	230 mm (9 1/16 po)
Plage de réglage de la hauteur	0 - 6 mm
Porte-à-faux	15 mm (19/32 po)
Masse effective	12 g (sans la cellule)
Angle correcteur d'erreur de piste	22°
Friction	Moins de 7 mg (lateral, vertical)
Angle d'erreur de poursuite
En développé de 2° 32' (au début d'un disque de 30 cm)
En développé de 0° 32' (à la fin d'un disque de 30 cm)
Force d'appui, plage de réglage	0 - 4 g
Poids de la cellule	3,5 - 13 g
	11 - 20,5 g (avec coquille)
(avec contrepoids additionnel)	9,5 - 13 g
	17 - 20,5 g (avec coquille)
(avec contrepoids de la coquille)	3,5 - 6,5 g
	11 - 14 g (avec coquille)
Poids de la cellule	7,5 g
Divers
Alimentation	120 V c.a., 60 Hz
Consommation	13,5 W
Dimensions	45,3 cm x 17,2 cm x 35,5 cm
(L x H x P)	(17 27/32 po x 6 25/32 po x 13 31/32 po)
Poids	12 kg (26,4 lb)

Nota

Sujet à changements sans préavis.

Les poids et dimensions sont donnés à titre indicatif.
