Type de produit	Platine vinyle
Marque	Panasonic
Modèle	SL-1210M3D
Dimensions (L × H × P)	45,3 × 16,2 × 35,3 cm
Poids	12 kg
Alimentation	110-120 V / 220-240 V CA, 50 Hz, 16 W
Sélecteur de tension	Sous la platine, réglable
Système d'entraînement	Entraînement direct par moteur CC sans balais
Vitesses de rotation	33 1/3 et 45 tr/min
Couple de démarrage	1,5 kg·cm
Temps d'atteinte à 33 1/3 tr/min	0,7 s
Pleurage et scintillement	0,01 % WRMS (0,025 % JIS C5521)
Rapport signal/bruit (ronflement)	-78 dB (IEC 98A pondéré)
Bras de lecture - Type	Cardan, statiquement équilibré
Bras de lecture - Longueur effective	230 mm
Bras de lecture - Porte-à-faux	15 mm
Bras de lecture - Masse réelle	12 g (sans cellule)
Bras de lecture - Plage de pression de pointe	0-4 g
Bras de lecture - Réglage en hauteur	0-6 mm
Cellule de lecture compatible	Poids 3,5-13 g (avec coquille 11-20,5 g)
Réglage d'écart (Pitch)	-8 % à +8 %, avec touche de réinitialisation
Éclairage de pointe de lecture	Rétractable, interrupteur dédié
Accessoires fournis	Plat de tarte, tapis de plateau, feuille intercalaire, feuille transparente, contrepoids principal et auxiliaire, adaptateur 45 tours, jeux de vis, gabarit de surplomb
Entretien	Nettoyage avec chiffon doux sec ; ne pas utiliser d'alcool, diluant ou benzine

FOIRE AUX QUESTIONS - SL-1210M3D PANASONIC

Comment assembler le plateau et installer la cellule de lecture ?

Placez le plateau sur le pivot central, puis étendez le tapis. Fixez la cellule de lecture sur la coquille porte-cellule en alignant le porte-à-faux avec le gabarit fourni, puis serrez les vis. Insérez la coquille dans le bras et serrez l'écrou de blocage.

Comment régler la pression de la pointe de lecture ?

Après avoir équilibré le bras horizontalement, tournez le contrepoids d'équilibrage pour ajuster la pression selon les recommandations de la cellule de lecture. La commande de pression de pointe tourne simultanément ; arrêtez-vous sur la valeur souhaitée (0-4 g).

Comment utiliser le réglage d'écart (Pitch) ?

Faites glisser le curseur Pitch Adj. pendant la rotation pour varier l'écart de -8 % à +8 %. Pour revenir immédiatement à la vitesse nominale (33 1/3 ou 45 tr/min), appuyez sur la touche Reset. Les miroirs stroboscopiques aident à mesurer l'écart.

Comment sélectionner la vitesse 45 tours et utiliser l'adaptateur ?

Placez l'adaptateur pour disque 45 tours sur le pivot central. Appuyez sur le sélecteur 45 pour passer en vitesse 45 tr/min. Les disques 45 tours nécessitent cet adaptateur pour un positionnement correct.

Pourquoi n'y a-t-il aucun son malgré l'alimentation ?

Vérifiez les connexions du câble phono stéréo (blanc pour gauche, rouge pour droite) et le fil de terre. Assurez-vous que l'amplificateur est allumé et sur l'entrée correcte. Vérifiez également que le câble d'alimentation est bien branché.

Comment raccorder le fil de terre pour éviter le ronflement ?

Raccordez le fil de connexion à la terre (fil vert ou nu) à la borne de terre de votre amplificateur. Sans cette connexion, un bourdonnement (hum) peut apparaître. Éloignez également les câbles d'alimentation d'autres appareils du câble phono.

Comment nettoyer l'appareil et la pointe de lecture ?

Utilisez un chiffon doux et sec pour l'extérieur. Pour la pointe de lecture, brossez doucement de la base vers l'extrémité. N'utilisez jamais d'alcool, de diluant ou de benzine. Évitez d'essuyer le couvercle pendant la lecture pour éviter l'électricité statique.

Comment remplacer la cellule de lecture ?

Dévissez les vis de la coquille porte-cellule pour retirer l'ancienne cellule. Fixez la nouvelle en suivant son orientation (gabarit fourni pour le porte-à-faux). Revissez. Ajustez ensuite l'équilibre et la pression de pointe selon les spécifications de la nouvelle cellule.

Que faire si le bras de lecture ne se déplace pas librement ?

Vérifiez que le clip de retenue du bras est dégagé et que le verrou du bras est desserré. Assurez-vous que le contrepoids n'est pas trop serré. Si le frottement persiste, consultez un professionnel.

Comment régler la hauteur du bras de lecture ?

Dégagez le verrou du bras. Tournez la commande de hauteur (située sur le côté du pivot) pour aligner la cellule parallèlement au disque. La plage de réglage est de 0 à 6 mm. Verrouillez après ajustement.

MODE D'EMPLOI SL-1210M3D PANASONIC

Avant de raccorder, faire fonctionner ou régler l'appareil, lire attentivement tout ce mode d'emploi. Conserver ce manuel.

Cocher les accessoires pour vérifier qu'ils sont bien tous dans l'emballage.

Plateau.....1 pièce

Plateau 1

Platine.....1 pièce

Tapis du plateau..1 pièce

Feuille intercalaire

• Film transparent

Feuille transparente

Feuille transparente

Capot anti-poussière ... 1 pièce

(avec masse de pointe de

(lecture) 1 pièce.

Contrepoids d'équilibrage

1 pièce

Contrepoids auxiliaire

1 pièce

Contrepoids auxiliaire

Contrepoids auxiliaire

1 pièce

Adaptateur 45 tours/min

1 pièce

Adaptateur pour disque 45 tours

1 pièce

Jeu de vis pour la tête de bras

Jeu de vis pour la cellule de lecture

1

Écrous

• Vis courtes

Vis courtes

Vis courtes

• Vis longues

Vis longues

Vis longues

• Rondelles

Rondelles

Rondelles

Cher client,

Nous vous remercions pour votre achat de cet appareil.

Pour en obtenir des performances idéales et pour votre sécurité, veuillez lire attentivement le présent manuel.

Table des matières

Accessoires fournis 2 Caractéristiques 3 Précautions de sécurité 5 Commandes 7 Préparation de la cellule de lecture 7 Assemblage de l'appareil 9

Raccordement du câble phono stéréo et du cordon d'alimentation secteur. 11 Raccordement au Mélangeur Audio SH-DX1200 11 Installation 11

Réglages préparatoires 13

Équilibre horizontal et pression de pointe de lecture 13 Dispositif antidérapant. 15 Hauteur du bras de lecture. 15 Mettre le couvercle antipoussières en place 15

Lecture des disques 17

Ajustements pendant l'utilisation de l'appareil 19

Commande d'écart. 19 Hauteur de l'élévateur du bras 19

Entretien 21

Guide de dépannage . Couverture de dos

Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. Couverture de dos

Caractéristiques

Un chef-d'œuvre parmi les platines de réputation mondiale.

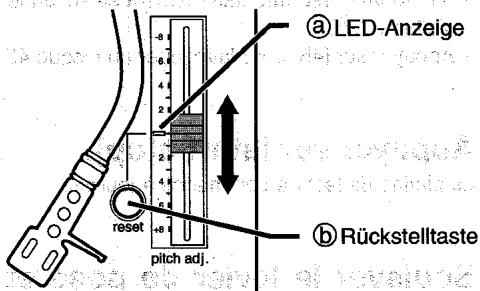

Touche de réinitialisation du réglage d'écart

• L'écart peut être instantanément réinitialisé à la vitesse nominale (33 1/3 ou 45 t/mn). Vitesse de platine de haute précision maintenue continuellement par commande de vitesse au quartz
• L'écart peut être modifié de -8 % à +8 %, avec maintien de la précision sur toute la plage. L'entraînement direct produit un couple élevé
• Pleurage et scintillement inférieurs à 0,01 %. Couple de démarrage de 1,5 kg-cm permettant à la platine d'atteindre 33 1/3 t/mn en 0,7 seconde.
• Système de freinage entièrement électrique. Bras de lecture avec suspension à cardan.
• Le bras de lecture peut être ajusté avec précision sur une plage de 6 millimètres, à l'aide d'une commande de hauteur à verrou. Conception antivibrations avec structure de bâti à 3 couches et larges pieds isolateurs. Lumière de pointe de lecture rétractable.

AVERTISSEMENT :

Précautions de sécurité

Placement

Placer l'appareil sur une surface plane éloignée de la lumière directe du soleil, de hautes températures, de haute humidité et de vibrations excessives. Ces conditions peuvent endommager le coffret et les autres composants, raccourcissant la durée de vie de l'appareil.

Ne pas placer d'objets lourds sur l'appareil.

Tension

Ne pas utiliser de sources d'alimentation à haute tension. Cela peut surcharger l'appareil et provoquer un incendie.

Ne pas utiliser de source d'alimentation à courant continu. Vérifier soigneusement la source lors de l'installation de cet appareil sur un navire ou tout endroit où le courant continu est utilisé.

Protection du cordon d'alimentation

S'assurer que le cordon est correctement branché et qu'il n'est pas endommagé. Un mauvais raccordement et un cordon endommagé peuvent provoquer un incendie et des décharges électriques. Ne pas tirer, plier ou placer des objets lourds sur le cordon.

Saisir fermement la fiche pour débrancher le cordon. Tirer le cordon peut provoquer des décharges électriques.

Ne pas manipuler la fiche avec les mains mouillées. Cela peut provoquer des décharges électriques.

Corps étranger

Ne pas laisser d'objets métalliques tomber dans l'appareil. Cela peut provoquer des décharges électriques ou un mauvais fonctionnement.

Ne pas laisser de liquides pénétrer dans l'appareil. Cela peut provoquer des décharges électriques ou un mauvais fonctionnement. Si cela se produit, débrancher immédiatement l'alimentation et contacter le revendeur.

Ne pas vaporiser d'insecticides sur ou dans l'appareil. Ils contiennent des gaz inflammables qui peuvent s'enflammer s'ils sont vaporisés dans l'appareil.

Réparation

Ne pas tenter de réparer cet appareil soi-même. Si le son est interrompu, si les témoins ne s'allument pas, si de la fumée apparaît ou si tout autre problème qui n'est pas couvert par ces instructions se produit, débrancher le cordon et contacter le revendeur ou un centre de réparation agréé. Des décharges électriques ou l'endommagement de l'appareil peuvent se produire si l'appareil est réparé, démonté ou remonté par des personnes qui ne sont pas qualifiées.

Augmenter sa durée de vie en débranchant l'appareil de sa source d'alimentation s'il doit ne pas être utilisé pendant une longue période.

A

B

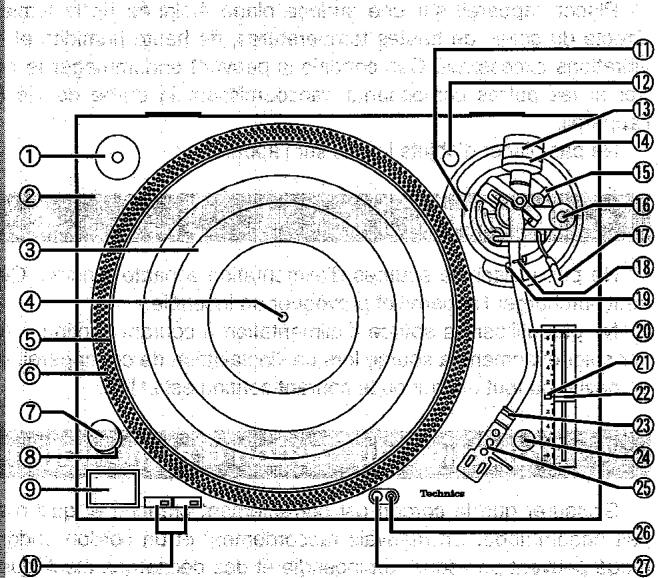

① Adaptateur pour disque 45 tours. ② Support de plateau. ③ Tapis du plateau (ou feuille intercalaire). ④ Pivot central. ⑤ Platine. ⑥ Miroirs stroboscopiques. ⑦ Interrupteur d'alimentation (power). ⑧ Lumière stroboscopique, lampe témoin. ⑨ Touche de marche et arrêt (start-stop). ⑩ Sélecteurs de vitesse (33, 45). ⑪ Commande de la hauteur du bras de lecture. ⑫ Support de coquille. ⑬ Contrepoids d'équilibrage. ⑭ Commande de pression de pointe de lecture. ⑮ Verrou du bras de lecture. ⑯ Commande du dispositif antidérapant. ⑰ Levier de pose et de relevage. ⑱ Clip de retenue du bras. ⑲ Support de bras. ⑳ Bras de lecture. ㉑ Indicateur à diode électroluminescente (DEL). ㉒ Réglage d'écart (Pitch adj.). ㉓ Écrou de blocage. ㉔ Touche de réinitialisation (reset). ㉕ Coquille porte-cellule. ㉖ Interrupteur de lumière de pointe de lecture. ㉗ Lumière de pointe de lecture.

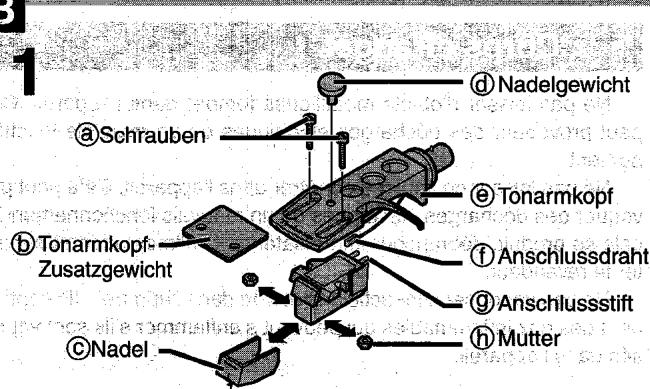

Préparation de la cellule de lecture

Fixer une cellule de lecture (non fournie).

Suivre les instructions qui accompagnent la cellule de lecture pour la fixer correctement à la coquille porte-cellule (㉕).

• Utiliser le contrepoids de coquille fourni (b) lors de l'utilisation d'une cellule de lecture légère (3,5 à 6,5 grammes).
• Utiliser la masse de pointe de lecture (⑭) pour augmenter la pression de pointe de lecture (→ page 13). Ne pas la laisser en place avant d'avoir ajusté la pression de la pointe de lecture. (㉗) Pointe de lecture, (F) Fil de jonction, (B) Borne, (H) Écrou.

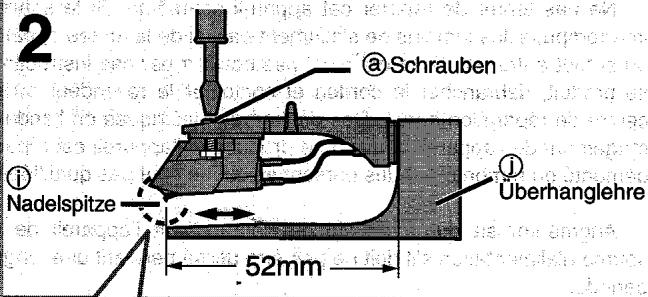

2 Régler le porte-à-faux.

Placer le gabarit de surplomb (①) (fourni) sur la coquille porte-cellule. Ajuster le porte-à-faux et l'orientation de la cellule de lecture puis serrer les vis (@).

• Aligner le bout de la pointe de lecture (①) avec l'extrémité du gabarit.

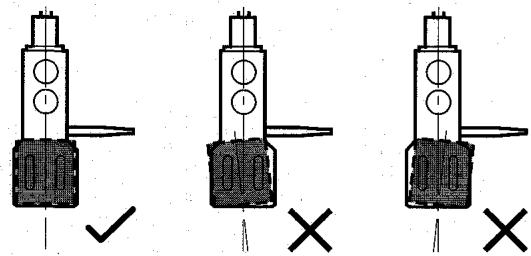

• La cellule doit être parallèle à la coquille porte-cellule.

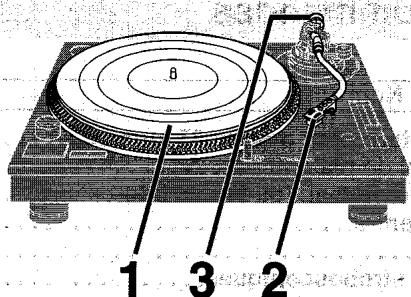

Assembler l'appareil dans l'ordre suivant.

• Ne pas raccorder le cordon d'alimentation secteur tant que l'installation n'est pas terminée.
• Ne pas placer le couvercle antipoussières tant que l'installation et les ajustements ne sont pas terminés.

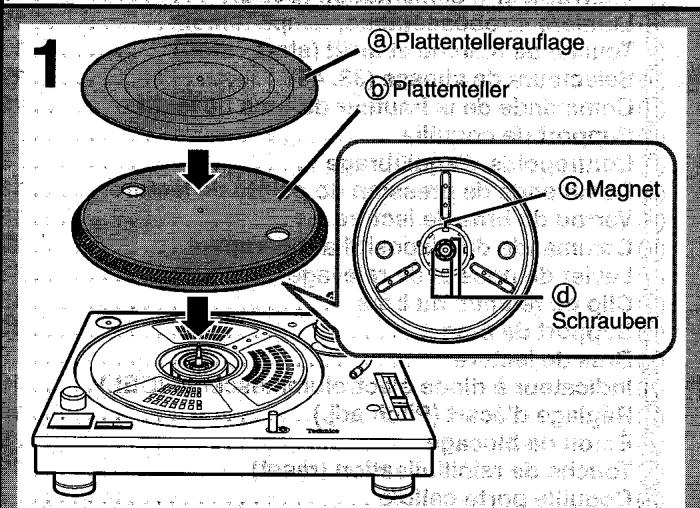

1. Aligner la platine de lecture (b) et le tapis du plateau (a).

Mettre la platine de lecture sur le pivot central puis étendre le tapis dessus.

• Faire très attention lorsque l'on place le plateau sur l'appareil. L'aimant (C) situé sous le plateau est ajusté avec précision et un coup brusque pourrait le déplacer et entraîner un mauvais fonctionnement. S'assurer que l'aimant demeure exempt de poussière et de particules de fer.
• Ne pas ajuster les vis qui retiennent l'aimant au plateau (①). La performance nominale de l'appareil ne peut pas être garantie si l'aimant est déplacé.

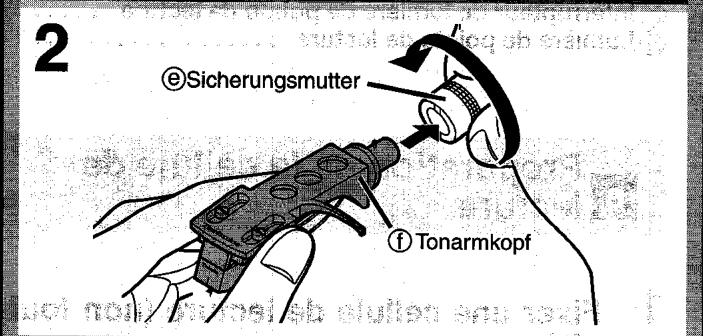

Insérer la coquille porte-cellule dans le bras de lecture, la maintenir à l'horizontal puis serrer l'écrou de blocage (@).

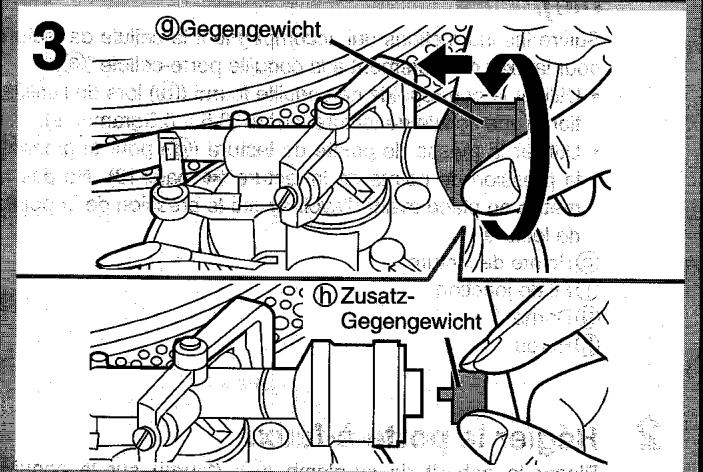

3. Fixer le contrepoids d'équilibrage (9) à l'arrête du bras de lecture.

Si la cellule de lecture pèse entre 10 et 13 grammes, fixer le contrepoids auxiliaire fourni (h) au contrepoids d'équilibrage principal.

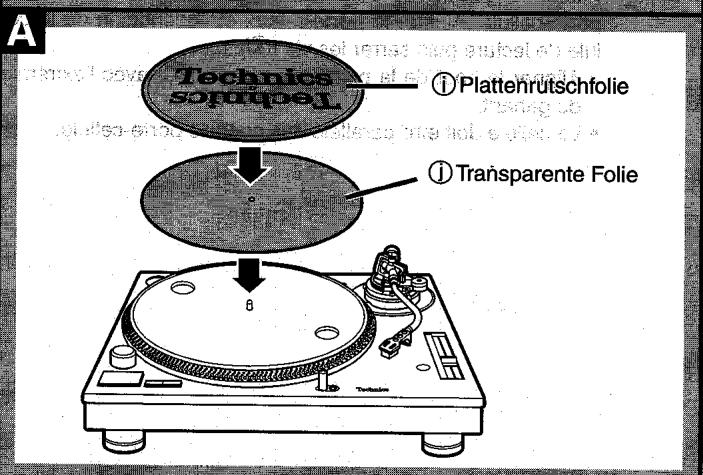

A. Lorsque l'appareil est utilisé pour le scratching.

Utiliser la feuille intercalaire (①) sous le tapis du plateau. Cela permet au disque d'être facilement déplacé pendant la lecture.

• Dessus (côté imprimé) : déposer le disque sur ce côté.
• Dessous : côté glissant.

Pour un type de glissement différent

Mettre la feuille transparente (①) sous la feuille intercalaire.

A (①) Veränderer (séparément) à la prise de courant (②) Câble phono stéréo

B C

Raccordement du câble phono stéréo et du cordon d'alimentation secteur

1. Raccorder le câble phono stéréo (①) et le fil de connexion à la terre (②).

Câble phono stéréo

Blanc (L)

Rouge (R)

(②) Amplificateur

Si le fil de connexion à la terre n'est pas raccordé, un bourdonnement sera émis par la source d'alimentation secteur.

2. Raccorder le cordon d'alimentation secteur.

• Ne raccorder ce cordon qu'une fois tous les autres raccordements terminés.
• Vérifier la puissance en watts des sorties d'alimentation des amplificateurs et récepteurs avant de les utiliser avec cet appareil (@). Cet appareil consomme 16 W. (b) Vers la prise d'alimentation.

3 Récurrence

Il y a un sélecteur de tension de ligne C.A. sous la platine. Cela peut permettre de modifier la tension si l'on déménage dans une région où la tension est plus BASSE. Vérifier la tension de la région avant d'utiliser l'appareil. Si le sélecteur doit être modifié, le tourner à l'aide d'un tournevis.

C

Raccordement au Mélangeur Audio SH-DX1200 (①) (non fourni)

• Débrancher tous les appareils de la source d'alimentation avant d'effectuer tout raccordement.
• Rebrancher les cordons d'alimentation secteur une fois tous les autres raccordements terminés.

@ Cet appareil (C) Fil de connexion à la terre

Installation

• Installer l'appareil sur une surface horizontale protégée des vibrations.
• Maintenir cet appareil le plus loin possible des enceintes.

Remarque

• S'assurer que l'appareil n'est pas exposé aux rayons directs du soleil, à la poussière, à l'humidité et à la chaleur émise par un appareil de chauffage.
• Cet appareil peut capter des interférences d'un appareil radio situé à proximité. Maintenir les appareils radio le plus loin possible de cet appareil.

D

Réglage de la hauteur des isolateurs

Placer l'appareil à l'endroit où il sera utilisé puis ajuster la hauteur des pieds pour mettre l'appareil à l'horizontal.

1

2

3

4 A

① Poids de la pointe

Tête de bras de lecture

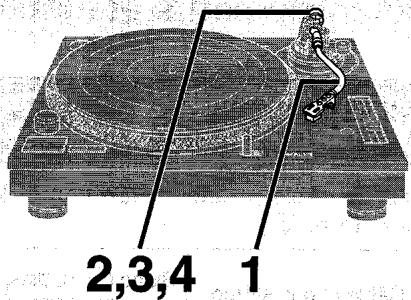

Équilibre horizontal et pression de pointe de lecture

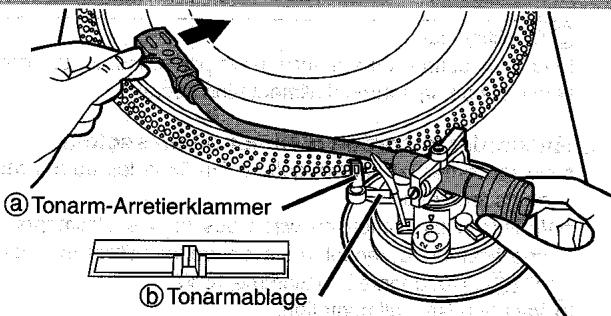

1 Dégager le bras de lecture.

1. Retirer le couvercle de pointe de lecture, en prenant soin de ne pas endommager la pointe de lecture, puis dégager le clip de retenue du bras (@).
2. Libérer le bras de lecture du support de bras (b).

2 Régler l'équilibre horizontal

1. Abaisser le levier de pose et de relevage (①).
2. Tourner la commande de dispositif antidérapant (9) sur "0".
3. Tourner le contrepoids d'équilibrage jusqu'à ce que le bras soit à peu près à l'horizontale.

Équilibré, trop avancé, trop reculé

Prendre soin à ce moment de ne pas laisser la pointe de lecture toucher l'appareil.

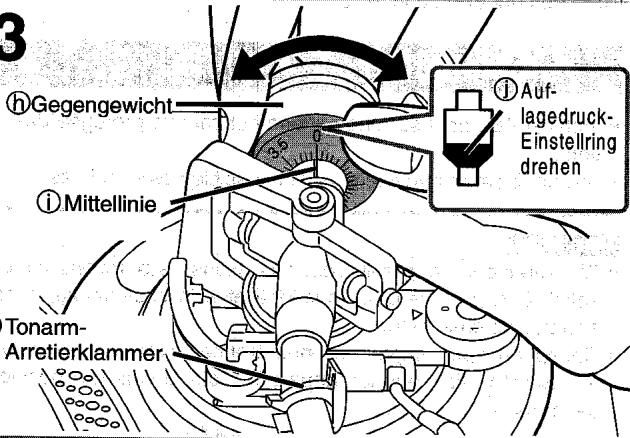

3. Tourner la commande de pression de la pointe de lecture sur "0".

1. Replacer le bras de lecture sur le support de bras et l'immobiliser avec le clip de retenue du bras.
2. Tourner la commande de pression de la pointe de lecture (1) sur "0".

Maintenir immobile le contrepoids d'équilibrage (b) tout en procédant.

4. Régler la pression de pointe de lecture

Tourner le contrepoids d'équilibrage (K) pour l'ajuster sur la pression appropriée pour la cellule de lecture utilisée.

Consulter les instructions qui accompagnent la cellule de lecture pour la pression de pointe de lecture recommandée.

La commande de pression de la pointe de lecture tournera en même temps. Arrêter lorsque la ligne centrale (①) pointe sur la pression désirée.

Référence

Utiliser la masse de pointe de lecture (1) (fournie) pour augmenter la pression de pointe de lecture de 4 grammes. A. Coquille porte-cellule

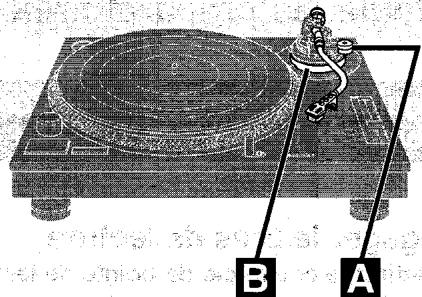

A. Antiskating-Kraft

A. Dispositif antidérapant

Régler sur la même valeur que la commande de pression de la pointe de lecture.

Si la pression de la pointe de lecture est supérieure à 3 grammes, régler cette commande sur "3".

B Hauteur du bras de lecture

1. Dégager le verrou du bras de lecture.

@ Dégagé B Verrouillé

1. Comparer la hauteur de la cellule de lecture (H) avec les suivantes et régler la hauteur du bras de lecture en conséquence.
2. La hauteur du bras de lecture est indiquée en millimètres sur la commande de hauteur du bras de lecture, avec des marques indiquant des intervalles de 0,5 millimètres. Tourner la commande à la hauteur désirée. Ligne de repère.

Hauteur de la cellule de lecture (H) en millimètres	Position de la commande de hauteur
17	0
18	1
19	2
20	3
21	4
22	5
23	6

• Si on ne connaît pas la hauteur de la cellule de lecture, déposer la pointe de lecture sur un disque et ajuster la commande de hauteur jusqu'à ce que le bras de lecture et le disque soient parallèles (④).
• Verrouiller le bras de lecture après avoir ajusté la hauteur.

C

Mettre le couvercle antipoussières en place

Saisir le couvercle antipoussières à deux mains et le mettre en place en le faisant descendre verticalement.

2

3 4

A

45-U/min-Adapter

B

1. Mettre un disque sur la platine de lecture.
2. Retirer le couvercle de pointe de lecture puis dégager le clip de retenue du bras.

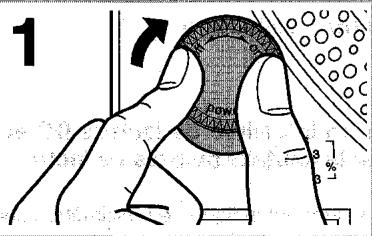

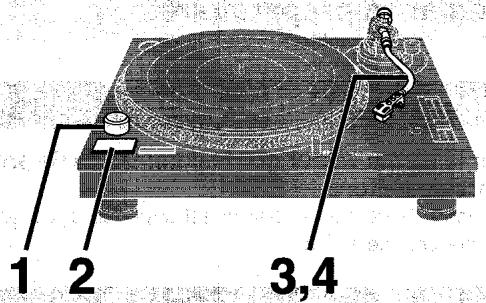

1 Tourner [power] pour mettre l'appareil sous tension.

• La lampe témoin s'allume.
• 33 1/3 t/mn est automatiquement sélectionné et l'indicateur s'allume (@).
• Appuyer sur [45] pour faire jouer un disque 45 tours.

2 Appuyer sur [start-stop].

La platine de lecture commence à tourner.

3 Soulever le levier de pose et de relevage (b) puis placer le bras de lecture au-dessus du disque. 4 Abaisser le levier de pose et de relevage.

Le bras de lecture s'abaisse et la lecture commence.

Lorsque la lecture prend fin

1. Soulever le levier de pose et de relevage et ramener le bras de lecture sur le support de bras.
2. Appuyer sur [start-stop].

Le frein électronique arrête doucement le plateau.

1. Tourner [power] pour mettre l'appareil hors tension.
2. Verrouiller le bras de lecture et remettre le couvercle de pointe de lecture en place.

Pour arrêter temporairement la lecture

Soulever le levier de pose et de relevage. La pointe de lecture se soulève du disque.

A. Lors de l'utilisation de 45 tours

1. Retirer l'adaptateur pour disques 45 tours (©) de son support et le placer sur le pivot central.
2. Appuyer sur [45] pour changer la vitesse.

Pour allumer la pointe de lecture

• Appuyer sur l'interrupteur de lumière de pointe de lecture (e). La lumière de pointe de lecture (d) s'élève et illumine la pointe de lecture.
• Lorsque la lumière n'est pas nécessaire, l'enfoncer vers le bas. La lumière s'éteint alors.

Remarque

Appuyer fermement sur l'interrupteur. Si l'interrupteur est légèrement enfoncé, la lumière peut s'allumer mais ne pas s'élever.

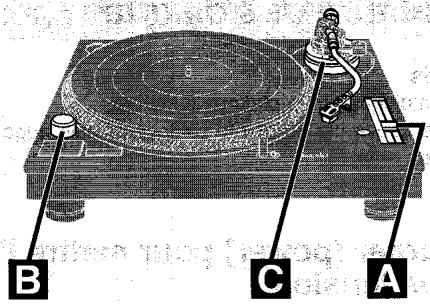

A

B

C

Mise au point exacte du nombre de tours par minute.

Faire glisser [pitch adj.] pendant que la platine de lecture tourne.

Placer l'indicateur sur la position désirée. - Les chiffres représentent des pourcentages approximatifs. - L'écart peut être ajusté entre -8 % et +8 %.

Remettre l'écart à sa valeur initiale

Appuyer sur [reset] (b).

L'indicateur à diode électroluminescente (DEL) (a) s'allume et l'écart retourne immédiatement à la valeur initiale (33 1/3 ou 45 t/mn), peu importe les ajustements effectués avec [pitch adj.].

Appuyer de nouveau sur [reset] et l'écart retournera à la valeur réglée.

Pour mesurer l'écart

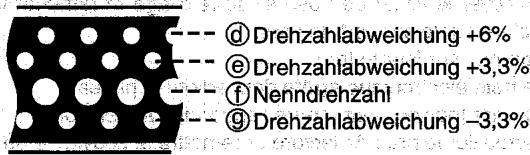

Les quatre rangées de miroirs stroboscopiques sur le bord extérieur de la platine de lecture peuvent aider à mesurer l'écart.

Ils sont éclairés par la lumière stroboscopique (©) lorsqu'ils passent devant, chacune des rangées semblant s'immobiliser à un écart différent.

Éviter l'utilisation d'une lampe fluorescente pendant la mesure de l'écart. Cela fausserait la synchronisation et affecterait la précision.

(4) Variation de +6% Variation de +3,3% Vitesse normale du plateau Variation de -3,3%

c Hauteur de l'élevateur du bras

Préparatifs

1. Mettre un disque sur la platine de lecture.
2. Retirer le couvercle de pointe de lecture puis dégager le clip de retenue du bras.

Utiliser un tournevis pour tourner la vis de l'élevateur du bras (h).

N'effectuer cet ajustement que si cela est nécessaire avec la cellule de lecture utilisée.

• Le fait de tourner la vis dans le sens des aiguilles d'une montre abaisse l'élevateur du bras (①).
• Le fait de tourner la vis dans le sens inverse des aiguilles d'une montre soulève l'élevateur du bras.

Remarque

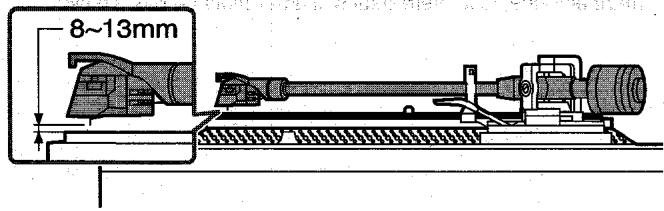

La hauteur de l'élevateur du bras (la distance entre le disque et la pointe de lecture lorsque le levier de pose et de relevage est soulevé) est réglée en usine entre 8 et 13 millimètres.

A C

Nettoyage

Entretien des pièces

Pour nettoyer l'appareil, l'essuyer avec un chiffon doux et sec.

Si les surfaces sont très sales, utiliser un chiffon doux trempé dans une solution d'eau et de savon ou de détergent doux.

• Ne jamais utiliser d'alcool, de diluant pour peinture ni de benzine pour nettoyer l'appareil.
• Avant d'utiliser un chiffon imprégné chimiquement, lire attentivement les instructions qui accompagnent le chiffon.

Remarque

Ne pas essuyer le couvercle antipoussières pendant la lecture d'un disque. Cela pourrait causer de l'électricité statique. Cette électricité statique peut attirer le bras de lecture vers le couvercle.

4 Retirer complètement la poussière de la pointe de lecture et du disque.

• Utiliser une brosse douce pour nettoyer la pointe de lecture. Brosser de la base vers le bout.
• Utiliser un nettoyant à disque de bonne qualité pour garder les disques propres.

B Essuyer de temps à autre les bornes de la coquille porte-cellule (@).

Utiliser un tissu doux. Mettre l'amplificateur hors tension avant de placer ou retirer la coquille porte-cellule.

• Les enceintes peuvent être endommagées si la coquille porte-cellule est déplacée lorsque le volume est élevé.
• Laisser le couvercle de pointe de lecture en place pendant la manipulation de la coquille porte-cellule pour prévenir l'endommagement de la pointe de lecture.

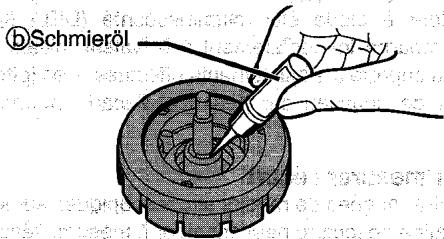

Application d'huile sur le pivot central.

Appliquer 2 ou 3 gouttes une fois toutes les 2000 heures de fonctionnement. Utiliser l'huile SFW0010 (b) (non fournie).

Déplacement de l'appareil

Remballer l'appareil dans son emballage original.

Si l'on n'a plus l'emballage, procéder comme suit :

• Remettre le bras de lecture sur le support de bras et l'y fixer avec du ruban adhésif.
• Retirer le contrepoids d'équilibrage et la coquille porte-cellule du bras de lecture puis les envelopper avec précaution.
• Retirer le plateau et le tapis du plateau puis les envelopper avec précaution.
• Envelopper soigneusement l'appareil d'une couverture ou de papier.

Avant de demander à un personnel qualifié de venir dépanner cet appareil, consulter ce tableau pour savoir si le problème ne peut pas être résolu tel que décrit ci-dessous. Une simple vérification ou un réglage mineur de votre part peut résoudre le problème et rétablir un fonctionnement correct. Si une solution n'a pu être trouvée après avoir effectué ces vérifications, ou si l'appareil présente des symptômes de mauvais fonctionnement qui ne sont pas décrits dans ce tableau, il est conseillé de prendre contact auprès d'un service après-vente agréé local (voir liste ci-jointe), ou de consulter un revendeur pour plus de renseignements.

Problème	Cause(s) probable(s)	Solution suggérée	Page(s)
Pas de courant.	Le cordon d'alimentation secteur est-il branché ?	Insérer la fiche à fond.	11
Il y a du courant, mais pas de son.	Les raccordements à l'amplificateur ou au récepteur sont-ils corrects ?	Vérifier de nouveau tous les raccordements.	11
Lessons de gauche et de droite sont inversés.	Les raccordements du cable phono stéreo à l'amplificateur ou au récepteur sont-ils inversés ?	Vérifier de nouveau tous les raccordements.	11
On entend un ronflement pendant la lecture.	D'autres appareils ou leurs cordons d'alimentation secteur se trouvent-ils à proximité du cable phono stéreo ?	Éloigner les appareils et leurs cordons d'alimentation secteur de cet apparil.	-
	Le fil de connexion à la terre est-il raccordé ?	S'assurer que le fil de connexion à la terre est correctement raccordé.	11

Spécifications

Platine de lecture

Système d'entraînement : entraînement direct

Moteur : moteur à courant continu sans balai

Plateau de lecture : aluminium moulé sous pression

Diamètre : 33,2 cm

Poids : 1,7 kg

Vitesses de rotation 33 1/3 et 45 t/mn

Couple de démarrage au démarrage : 1,5 kg.cm

Caractéristiques d'augmentation

0,7 s (de la position immobile) à 33 1/3 t/mn

Système de freinage : frein électronique

Pleurage et scintillement : 0,01 % WRMS*

0,025 % WRMS (JIS C5521)

±0,035 % de crête (IEC 98A pondéré)

Ronflement : -56 dB (IEC 98A non pondéré)

-78 dB (IEC 98A pondéré)

※ Ce régime nominal se rapporte à l'ensemble du tourne-disque seul, excluant les effets du disque, de la cellule de lecture ou du bras de lecture, mais comprenant le plateau. Mesure par l'obtention d'un signal provenant du générateur de fréquences incorporé à l'ensemble du moteur.

Généralités

Alimentation : alternatif 110-120/220-240 V, 50 Hz

Consommation : 16 W

Dimensions (L × H × P) : 45,3 × 16,2 × 35,3 cm

Masse 12 kg

Bras de lecture

Type 1

Longueur effective 230 mm

1. Plage de réglage de la hauteur du bras 0-6 mm

Porte-à-faux 15 mm

Masse réelle 12 g (sans cellule de lecture)

Angle de décalage 22°

Frottement Moins de 7 mg (latéral et vertical)

Angle d'erreur de piste 10000000000000000000000000000000000000000000000

En deçà de 2°32 (au sillon extérieur d'un disque de 30 cm)

En deçà de 32' (au sillon intérieur d'un disque de 30 cm)

Plage de réglage de la pression de pointe de lecture 0-4 g

Plage du poids de la cellule de lecture utilisable 3,5-13 g

11-20,5 g (y compris la coquille porte-cellule)

(avec contrepoids auxiliaire) 9,5-13 g

17-20,5 g (y compris la coquille porte-cellule)

(avec contrepoids de la coquille) 3,5-6,5 g

11-14 g (y compris la coquille porte-cellule)

Poids de la coquille porte-cellule : 7,5 g

Remarque

Spécifications sujettes à modifications sans préavis.

La masse et les dimensions sont approximatifs.
