Type de produit	Imprimante grand format à jet d'encre
Technologie d'impression	Jet d'encre à pigment
Résolution maximale d'impression	2400 x 1200 dpi
Largeur d'impression maximale	162,6 cm (64 pouces)
Nombre de couleurs d'encre	10 couleurs (y compris l'encre métallique et l'encre blanche)
Vitesse d'impression	Jusqu'à 24,1 m²/h en mode standard
Alimentation électrique	AC 100-240 V, 50/60 Hz
Dimensions approximatives	2 650 x 1 000 x 1 200 mm
Poids	Environ 100 kg
Compatibilités	Compatible avec divers supports tels que vinyle, toile, papier photo, etc.
Fonctions principales	Impression, découpe, impression sur supports spéciaux
Entretien et nettoyage	Nettoyage automatique des têtes d'impression, maintenance préventive recommandée
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente d'Epson
Sécurité	Conforme aux normes de sécurité électrique et environnementale
Informations générales	Idéale pour les professionnels de l'impression, les artistes et les entreprises de signalétique

FOIRE AUX QUESTIONS - SURECOLOR SC-S80600 EPSON

Comment résoudre un problème d'impression de mauvaise qualité ?

Vérifiez d'abord que les têtes d'impression ne sont pas obstruées. Effectuez un nettoyage des têtes via le menu de l'imprimante. Assurez-vous également que vous utilisez le bon type de papier et que les paramètres d'impression correspondent à ce papier.

Que faire si l'imprimante ne reconnaît pas le papier ?

Assurez-vous que le papier est correctement chargé dans le bac et qu'il est de la bonne taille. Vérifiez également que le type de papier sélectionné dans les paramètres d'impression correspond à celui que vous utilisez.

Comment corriger les couleurs qui semblent décalées ou fausses ?

Vérifiez que les cartouches d'encre sont correctement installées et qu'il y a suffisamment d'encre. Vous pouvez également effectuer un calibrage des couleurs via le logiciel de l'imprimante.

Que faire si l'imprimante affiche un message d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur spécifique. Souvent, un simple redémarrage de l'imprimante peut résoudre le problème.

Comment mettre à jour le firmware de l'imprimante ?

Visitez le site web d'Epson et recherchez la section de support pour le modèle SC-S80600. Téléchargez la dernière version du firmware et suivez les instructions fournies pour l'installation.

Pourquoi l'imprimante ne se connecte-t-elle pas au réseau ?

Vérifiez que le câble Ethernet est bien connecté ou que le Wi-Fi est activé. Assurez-vous que l'imprimante est sur le même réseau que votre ordinateur. Vous pouvez également essayer de redémarrer votre routeur.

Comment résoudre un problème de bourrage papier ?

Retirez délicatement le papier coincé en suivant les instructions du manuel. Assurez-vous que le bac à papier n'est pas trop plein et que le papier est de bonne qualité et dans un bon état.

Comment nettoyer les têtes d'impression manuellement ?

Retirez la cartouche d'encre et utilisez un chiffon non pelucheux imbibé d'eau distillée pour nettoyer doucement la tête d'impression. Ne touchez pas les contacts électriques.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que l'imprimante est correctement branchée sur une prise de courant fonctionnelle. Essayez d'utiliser un autre câble d'alimentation si possible.

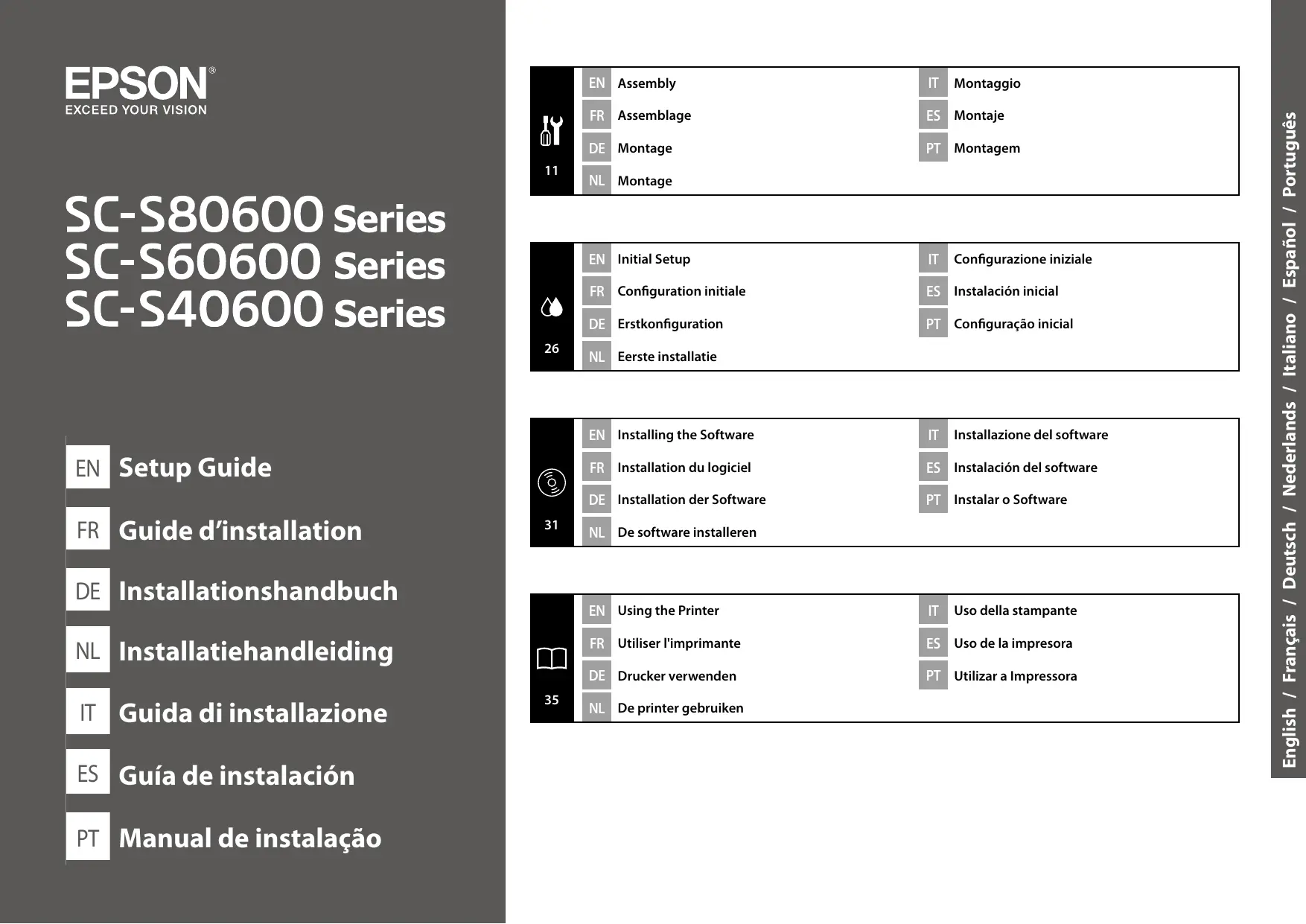

MODE D'EMPLOI SURECOLOR SC-S80600 EPSON

Guide d'installation

DE

Installation du logiciel

DE

Consignes de sécurité importantes

Lisez bien toutes ces consignes avant de configurer votre imprimante. Respectez bien également tous les avertissements et toutes les consignes figurant sur l'imprimante. Assurez-vous de lire les Informations générales (PDF) avant d'utiliser l'imprimante.

Avertissement

□ Ne bouchez pas les ventilations sur le produit.
Utilisez l'imprimante dans un emplacement suffisamment ventilé.

⚠ Attention

N'installez pas ou ne stockez pas l'imprimante dans un emplacement instable ou soumis aux vibrations d'un autre équipement.
N'installez pas l'imprimante dans des emplacements soumis à de la fumée grasse et à de la poussière, ou dans des emplacements soumis à l'humidité ou dans lesquels elle pourrait facilement être mouillée.
N'inclinez pas le produit de plus de 10 degrés vers l'avant, l'arrière, la gauche ou la droite en le déplaçant.
Comme le produit est lourd, il ne doit pas être porté par une seule personne.
Lors du levage du produit, assurez-vous que vous soulevez aux endroits indiqués dans le manuel.
Assurez-vous d'adopter la bonne posture quand vous soulevez le produit.
□ Avant d'assembler le produit, assurez-vous d'avoir retiré les feuilles de conditionnement, les éléments d'emballage et les articles fournis de la zone d'installation.
Quand vous placez le produit sur un support avec des roulettes (roues), assurez-vous de verrouiller solidement les roulettes avant d'effectuer la tâche de sorte qu'elles ne bougent pas.
N'essayez pas de déplacer le support tant que les roulettes (roues) et les dispositifs de réglage sont verrouillés.
En cas de déplacement de l'imprimante alors qu'elle se trouve sur le support, évitez des emplacements avec des marches ou un sol irrégulier.

Signification des symboles

⚠ Avertissement	Les avertissements doivent être respectés pour éviter toute blessure corporelle grave.
Attention	Les mises en garde doivent être respectées pour éviter toute blessure corporelle.
	Important : les remarques importantes doivent être respectées pour éviter d'endommager ce produit.
	Remarque : les remarques contiennent des informations utiles ou supplémentaires sur le fonctionnement de ce produit.

Instructions pour le placement de l'imprimante

☐ Laissez suffisamment d'espace comme indiqué dans le tableau pour la mise en place de l'imprimante.
Choisissez un emplacement plat et stable pouvant supporter le poids de l'imprimante.
Série SC-S40600 : environ 279 kg
Série SC-S60600 : environ 291 kg
Série SC-S80600 : environ 284 kg
☐ Le nombre de câbles d'alimentation et l'ampérage total sont les suivants : Série SC-S40600/Série SC-S80600 : 2 câbles d'alimentation, ampérage total 20 A à 100 V ou 10 A à 240 V
Série SC-S60600 : 3 câbles d'alimentation, ampérage total 21 A à 100 V ou 10,5 A à 240 V
Si la capacité combinée ne peut être fournie par une seule prise, connectez les câbles à différentes prises avec des sources d'alimentation indépendantes.
Utilisez l'imprimante dans les conditions suivantes :
Température : de 15 à 35 °C
Humidité : de 20 à 80 % sans condensation
Même si les conditions ci-dessus sont satisfaites, vous risquez de ne pas imprimer correctement si les conditions ambiantes ne sont pas adaptées au papier. Reportez-vous aux instructions du papier pour plus d'informations.
☐ Conservez l'imprimante à l'abri du dessèchement, de la lumière directe du soleil ou des sources de chaleur pour conserver le taux d'humidité adapté.
Évitez les emplacements soumis à la poussière et au sable.

Les imprimantes de la série SC-S60600 disposent d'un système supplémentaire de séchage d'impression.

Consultez le manuel du système supplémentaire de séchage d'impression pour obtenir des informations sur l'installation et le contenu de l'emballage.

Trois personnes sont nécessaires à l'assemblage du support.

Avant d'utiliser l'imprimante, assurez-vous que le support est fixé bien en place. Lorsque vous déplacez l'imprimante, déverrouillez les roulettes.

Vous devez utiliser le couvercle du Bidon d'encre résiduelle lorsque vous jetez l'encre résiduelle. Gardez le couvercle. Ne le jetez pas.

Puis retirez les éléments suivants de l'emballage et installez-les dans l'ordre : enrouleur papier Automatique ① > barre de tension ② > unité chargement papier ③.

Enrouleur papier Automatique

Aufrolleinheit

Automatische oproleenheid

Prévoyez deux personnes pour porter l'Enrouleur papier Automatique, chacune tenant les deux barres comme illustré sur la figure de droite.

Serrez les vis sur le côté A, tout en appuyant sur les tuyaux comme illustré, puis serrez les vis sur le côté B.

Unité chargement papier

☐ Deux personnes doivent tenir les deux barres lors du transport de l'Unité chargement papier.

Retirez le mandrin de l'Unité chargement papier avant l'installation. Ne le jetez pas car il servira de mandrin pour le nouveau support.

Vérifiez que l'état des niveaux est OK comme indiqué dans l'illustration avant de passer à l'étape suivante.

Le Ⓧ indique que l'état de l'imprimante n'est pas horizontal. Vous pouvez régler le niveau de l'imprimante en utilisant les dispositifs de réglage.

Après avoir ajusté les dispositifs de réglage, nous vous conseillons de vérifier que les roulettes sont surélevées par rapport au sol.

Système supplémentaire de séchage d'impression (Série SC-S60600 uniquement)

Consultez le manuel fourni avec le système supplémentaire de séchage d'impression pour l'installer correctement.

Paramètres d'affichage

Displayeinstellungen

Scherminstellingen

La configuration initiale commence lorsque l'imprimante est mise sous tension pour la première fois. Choisissez une langue et suivez les instructions à l'écran pour régler l'horloge et choisir les unités de mesure. Les utilisateurs de la série SC-S80600 seront alors invités à choisir un mode couleur. Le mode couleur peut être modifié à tout moment une fois la configuration initiale terminée, pour plus d'informations, consultez le Guide d'utilisation (PDF).

Les cartouches d'encre et de nettoyage (vendues séparément) sont nécessaires pour le chargement d'encre.

Préparez-les avant d'effectuer les étapes suivantes.

Nettoyez la tête (chargez et déchargez le liquide de nettoyage) avant de la charger avec de l'encre. Suivez les instructions sur le panneau de commande pour l'insertion et le retrait des cartouches d'encre et de nettoyage ; pour obtenir des informations sur l'insertion et le retrait des cartouches d'encre, consultez les pages suivantes. Charger le support s'affiche lorsque le chargement d'encre est terminé.

Prenez les précautions suivantes lorsque vous nettoyez la tête et la chargez avec de l'encre, dans le cas contraire, vous risquez de devoir répéter cette étape, et dès lors augmenter la quantité d'encre consommée.

□ Ne débranchez pas le câble d'alimentation de la prise et ne mettez pas hors tension.
N'effectuez pas d'autres opérations que celles indiquées à l'écran.

Installation des cartouches

Patronen installieren

Cartridges installeren

Faites correspondre la couleur sur l'imprimante avec l'étiquette sur la cartouche d'encre et installez une cartouche d'encre dans chaque emplacement.

Dans le cas de la série SC-S80600, la cartouche insérée dans l'emplacement le plus à droite (l'emplacement appelé « WH/MS/CL ») varie selon l'option sélectionnée pour le mode couleur, comme indiqué sur le tableau de droite.

Retrait des cartouches

Patronen entfernen

En cas d'utilisation Mac OS X ou d'un ordinateur sans lecteur de disque, vous pouvez installer le logiciel et les manuels depuis http://epson.sn/.

Suivez les instructions à l'écran pour terminer l'installation.

Si cette boîte de dialogue apparaît, assurez-vous que l'éditeur est bien SEIKO EPSON, puis cliquez sur Débloquer.

Assurez-vous de cliquer sur Install (Installer) si la boîte de dialogue ci-dessus s'affiche.

Définition d'un mot de passe (réseaux uniquement)

Dans une connexion réseau, poursuivez en définissant un mot de passe pour protéger les paramètres du réseau.

N'oubliez pas le mot de passe d'administrateur. Pour plus d'informations sur la procédure à suivre en cas d'oubli du mot de passe, reportez-vous à la section « Résolution des problèmes » dans le Guide d'utilisation (manuel en ligne).

Ouvrez votre navigateur Web et saisissez l'adresse IP de l'imprimante dans la barre d'adresse.

Dans Optionnel, cliquez sur Mot de passe.

Définissez votre mot de passe puis fermez le navigateur Web.

Puis chargez le support et commencez à utiliser l'imprimante. Pour de plus amples informations sur le chargement du support et les procédures d'entretien, consultez le « Guide de l'opérateur ».

Vous pouvez également scanner l'un des codes QR suivants pour accéder aux vidéos lors du chargement du support et des procédures d'entretien.

Pour plus de détails sur le fonctionnement et les procédures d'entretien de l'imprimante, ainsi que des solutions aux questions fréquemment posées, consultez les manuels en ligne.

Vous pouvez ouvrir les manuels en ligne en cliquant sur l'icône Manuels EPSON créée sur le bureau de votre ordinateur.

L'icône Manuels EPSON est créée quand les manuels sont installés à l'aide de « Installation du logiciel » dans la section précédente.
