MODE D'EMPLOI SURECOLOR SC-S40600 EPSON
Chargement d'encre initial
Installation du logiciel
Guide d'installation
Consignes de sécurité importantes
Lisez bien toutes ces consignes avant de configurer votre imprimante. Respectez bien également tous les avertissements et toutes les consignes figurant sur l'imprimante. Assurez-vous de lire les Informations générales (PDF) avant d'utiliser l'imprimante.
Avertissement
Ne bouchez pas les ventilations sur le produit. Utilisez l'imprimante dans un emplacement suffisamment ventilé.
Attention
N'installez pas ou ne stockez pas l'imprimante dans un emplacement instable ou soumis aux vibrations d'un autre équipement. N'installez pas l'imprimante dans des emplacements soumis à de la fumée grasse et à de la poussière, ou dans des emplacements soumis à l'humidité ou dans lesquels elle pourrait facilement être mouillée. N'inclinez pas le produit de plus de 10 degrés vers l'avant, l'arrière, la gauche ou la droite en le déplaçant. Comme le produit est lourd, il ne doit pas être porté par une seule personne. Lors du levage du produit, assurez-vous que vous soulevez aux endroits indiqués dans le manuel. Assurez-vous d'adopter la bonne posture quand vous soulevez le produit. Avant d'assembler le produit, assurez-vous d'avoir retiré les feuilles de conditionnement, les éléments d'emballage et les articles fournis de la zone d'installation. Quand vous placez le produit sur un support avec des roulettes (roues), assurez-vous de verrouiller solidement les roulettes avant d'effectuer la tâche de sorte qu'elles ne bougent pas. N'essayez pas de déplacer le support tant que les roulettes (roues) et les dispositifs de réglage sont verrouillés. En cas de déplacement de l'imprimante alors qu'elle se trouve sur le support, évitez des emplacements avec des marches ou un sol irrégulier.
Signification des symboles
| Avertissement | Les averissements doivent être respectés pour éviter toute blessure corporelle grave. |
| Attention | Les mises en garde doivent être respectées pour éviter toute blessure corporelle. |
| Important : les remarques importantes doivent être respectées pour éviter d'endommager ce produit. |
| Remarque : les remarques contiennent des informations utiles ou supplémentaires sur le fonctionnement de ce produit. |
Instructions pour le placement de l'imprimante
Laissez suffisamment d'espace comme indiqué dans le tableau pour la mise en place de l'imprimante. Choisissez un emplacement plat et stable pouvant supporter le poids de l'imprimante. Série SC-S40600 : environ 279 kg ; Série SC-S60600 : environ 291 kg. Le nombre de câbles d'alimentation et l'ampérage total sont les suivants : Série SC-S40600 : 2 câbles d'alimentation, ampérage total 20 A à 100 V ou 10 A à 240 V ; Série SC-S60600 : 3 câbles d'alimentation, ampérage total 21 A à 100 V ou 10,5 A à 240 V. Si la capacité combinée ne peut être fournie par une seule prise, connectez les câbles à différentes prises avec des sources d'alimentation indépendantes. Utilisez l'imprimante dans les conditions suivantes : Température : de 15 à 35 °C ; Humidité : de 20 à 80 % sans condensation. Même si les conditions ci-dessus sont satisfaites, vous risquez de ne pas imprimer correctement si les conditions ambiantes ne sont pas adaptées au papier. Reportez-vous aux instructions du papier pour plus d'informations. Conservez l'imprimante à l'abri du dessèchement, de la lumière directe du soleil ou des sources de chaleur pour conserver le taux d'humidité adapté. Évitez les emplacements soumis à la poussière et au sable.
1 à 5 ne sont pas utilisés pendant l'installation. Pour plus de détails et d'informations sur l'utilisation de l'imprimante, consultez le « Guide de l'opérateur » (livret) ou le « Guide d'utilisation » (manuel en ligne).
1 à 5 ne sont pas utilisés pendant l'installation. Pour plus de détails et d'informations sur l'utilisation de l'imprimante, consultez le « Guide de l'opérateur » (livret) ou le « Guide d'utilisation » (manuel en ligne).
5
X2
A × 24
Les imprimantes de la série SC-S60600 disposent d'un système supplémentaire de séchage d'impression.
Consultez le manuel du système supplémentaire de séchage d'impression pour obtenir des informations sur l'installation et le contenu de l'emballage.
Trois personnes sont nécessaires à l'assemblage du support.
Avant d'utiliser l'imprimante, assurez-vous que le support est fixé bien en place. Lorsque vous déplacez l'imprimante, déverrouillez les roulettes.
Vous pouvez utiliser le couvercle du bidon d'encre résiduelle lorsqu'il y a de l'encre résiduelle. Gardez le couvercle. Ne le jetez pas.
Placez l'étiquette d'advertisement de votre langue au-dessus de l'étiquette en anglais.
Puis retirez les éléments suivants de l'emballage et installez-les dans l'ordre : enrouleur papier automatique ① > barre de tension ② > unité chargement papier ③
Enrouleur papier automatique

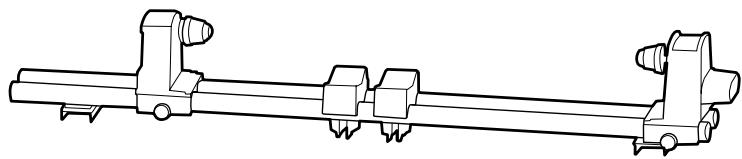

Unité de déroulement
Unité chargement papier
Raccordement des câbles
Connexion des câbles
Connexion des câbles
Câbles de connexion
Vérifiez que l'état des niveaux est OK comme indiqué dans l'illustration avant de passer à l'étape suivante.
Le symbole indique que l'état de l'imprimante n'est pas horizontal. Vous pouvez régler le niveau de l'imprimante en utilisant les dispositifs de réglage.
Après avoir ajusté les dispositifs de réglage, nous vous conseillons de vérifier que les roulettes sont surélevées par rapport au sol.
Système supplémentaire de séchage d'impression (Série SC-S60600 uniquement)
Consultez le manuel fourni avec le système supplémentaire de séchage d'impression pour l'installer correctement.
Les cartouches d'encre et les cartouches de nettoyage vendues séparément sont nécessaires pour le chargement d'encre initial.
Mettez sous tension et configurez les paramètres initiaux, tels que la langue et la date. Puis suivez les instructions sur l'écran du panneau de commande pour effectuer le chargement d'encre initial. Lors du chargement d'encre initial, lavez d'abord la tête (chargez et déchargez le liquide de nettoyage), puis chargez l'encre. Après avoir chargé le liquide de nettoyage, retirez la cartouche de nettoyage, déchargez le liquide de nettoyage, puis installez la cartouche d'encre. Consultez la page suivante pour obtenir des informations sur l'installation et le retrait des cartouches d'encre. Une fois le chargement d'encre effectué, Charger_le_support s'affiche à l'écran.
Prenez les précautions suivantes lors du lavage de la tête et du chargement de l'encre. Si ces précautions ne sont pas prises, la tâche peut être interrompue et nécessiter d'être effectuée à nouveau, entraînant une consommation d'encre plus importante que la normale.
Ne débranchez pas le câble d'alimentation de la prise et ne mettez pas hors tension. N'effectuez pas d'autres opérations que celles indiquées à l'écran.
Installation des cartouches
Installation des cartouches
Installation des cartouches
Faites correspondre la couleur sur l'imprimante avec l'étiquette sur la cartouche d'encre et installez une cartouche d'encre dans chaque emplacement.
Retrait des cartouches
Retrait des cartouches
En cas d'utilisation de Mac OS X ou d'un ordinateur sans lecteur de disque, vous pouvez installer le logiciel et les manuels depuis http://epson-sn/.
Suivez les instructions à l'écran pour terminer l'installation.
Si cette boîte de dialogue apparaît, assurez-vous que l'éditeur est bien SEIKO EPSON, puis cliquez sur Débloquer.
Définition d'un mot de passe (réseaux uniquement)
Dans une connexion réseau, poursuivez en définissant un mot de passe pour protéger les paramètres du réseau.
N'oubliez pas le mot de passe d'administrateur. Pour plus d'informations sur la procédure à suivre en cas d'oubli du mot de passe, reportez-vous à la section « Résolution des problèmes » dans le Guide d'utilisation (manuel en ligne).
Ouvrez votre navigateur Web et saisissez l'adresse IP de l'imprimante dans la barre d'adresse.
Dans Optionnel, cliquez sur Mot de passe.
Définissez votre mot de passe puis fermez le navigateur Web.
Puis chargez le support et commencez à utiliser l'imprimante. Pour de plus amples informations sur le chargement du support et les procédures d'entretien, consultez le « Guide de l'opérateur ». Vous pouvez également visualiser des vidéos sur le chargement des supports et les procédures d'entretien.
Pour plus de détails sur le fonctionnement et les procédures d'entretien de l'imprimante, ainsi que des solutions aux questions fréquemment posées, consultez les manuels en ligne.
Vous pouvez ouvrir les manuels en ligne en cliquant sur l'icône Manuels EPSON créée sur le bureau.
L'icône Manuels EPSON est créée quand les manuels sont installés à l'aide de « Installation du logiciel » dans la section précédente.
