H61H2-MV-DVI - Carte mère ECS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	ECS
Modèle	H61H2-MV-DVI
Chipset	Intel H61
Socket CPU	LGA1155
Facteur de forme	Micro-ATX
Mémoire	2 x DDR3 DIMM, jusqu'à 16 Go
Emplacements d'extension	1 x PCIe x16, 1 x PCIe x1, 1 x PCI
Stockage	4 ports SATA 3 Gb/s
Connecteurs arrière	PS/2 (clavier et souris), VGA, DVI, 4 x USB 2.0, audio 6 canaux
Réseau	Contrôleur Gigabit Ethernet
Audio	Codec audio haute définition 6 canaux
BIOS	AMI UEFI BIOS avec interface graphique
Alimentation requise	Connecteur ATX 24 broches + 4 broches CPU, alimentation recommandée 300W minimum
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ou une bombe d'air comprimé. Ne pas utiliser de liquides ou d'objets métalliques. Éviter l'humidité et les températures extrêmes.
Sécurité	Débrancher l'alimentation avant toute intervention. Manipuler sur une surface antistatique pour éviter les décharges électrostatiques. Ne pas toucher les circuits imprimés.
Pièces détachées et réparabilité	Les pièces détachées (ventilateurs, dissipateurs, câbles) sont disponibles sur demande auprès du fabricant ou de revendeurs agréés. La carte mère n'est pas réparable par l'utilisateur.

FOIRE AUX QUESTIONS - H61H2-MV-DVI ECS

Quel type de processeur puis-je installer sur la carte mère ECS H61H2-MV-DVI ?

La carte mère supporte les processeurs Intel Core i7, i5, i3, Pentium et Celeron de 2e et 3e génération pour le socket LGA1155.

Comment installer correctement la mémoire RAM ?

Ouvrez les loquets des slots DIMM, alignez l'encoche du module avec le slot et appuyez fermement jusqu'à ce que les loquets se verrouillent. Utilisez des modules DDR3 compatibles.

Que faire si le message 'CMOS Settings Wrong' apparaît au démarrage ?

Appuyez sur Suppr ou F2 pour entrer dans le BIOS, puis sélectionnez 'Load Default Settings' pour réinitialiser les paramètres CMOS.

Quelle alimentation dois-je utiliser ?

Il est recommandé d'utiliser une alimentation d'au moins 300W avec les connecteurs ATX 24 broches et ATX 12V 4 broches.

Comment connecter un disque dur SATA ?

Branchez le câble SATA sur le disque et sur un port SATA de la carte mère, puis connectez le câble d'alimentation SATA au disque.

Quels sont les ports vidéo disponibles ?

La carte mère dispose d'un port VGA et d'un port DVI pour la sortie vidéo intégrée.

Comment accéder au BIOS ?

Au démarrage, appuyez sur la touche Suppr ou F2 pour entrer dans le BIOS. Utilisez les touches fléchées pour naviguer et Entrée pour sélectionner.

Puis-je installer une carte graphique dédiée ?

Oui, la carte mère possède un slot PCI Express x16 pour une carte graphique dédiée.

Comment mettre à jour le BIOS ?

Téléchargez la dernière version du BIOS sur le site d'ECS, copiez-la sur une clé USB, puis utilisez l'utilitaire de mise à jour dans le BIOS ou un outil sous Windows.

Que faire si l'ordinateur ne démarre pas ?

Vérifiez les connexions d'alimentation, assurez-vous que le CPU et la RAM sont correctement installés, et que la carte mère n'est pas court-circuitée avec le boîtier.

MODE D'EMPLOI H61H2-MV-DVI ECS

Cet appareil numérique de la classe B respecte toutes les exigences du Réglement sur le matériel brouilieur du Canada.

About the Manual

Guide d'installation matérielle

Etapes d'installation

Etape 1. Installation du CPU et du refroidisseur de CPU:

1-1. Ecartez le levier du socket.

1-2. Alignez le bord coupé du CPU avec le bord correspondant sur le socket du CPU. Placez soigneusement le CPU dans la bonne position. Appliquer une couche uniforme de pâte thermique sur la surface du CPU.

1-3. Tournez et appuyez sur la fixation du ventilateur du CPU contre la carte mère à travers les trous pour mettre en place le ventilateur du CPU.

1-4. Branchez le connecteur d'alimentation du refroidisseur du CPU au connecteur CPU_FAN.

Etape 2. Installation des modules mémoire:

2-1. Libérez les loquets de chaque côté des logements DIMM.

2-2. Pressez fermement le module DIMM jusqu'à ce qu'il soit correctement installé. Assurez-vous que les loquets des logements sont soulevés et accrochés sur le bord de la DIMM.

Etape 3. Installation de la carte mère:

3-1. Replacez la plaque E/S arrière du boîtier avec le blindage E/S fourni dans l'emballage de la carte mère.

3-2. Placez la carte mère dans le boîtier en la positionnant dans la plaque E/S. Fixez la carte mère au boîtier avec les vis.

Etape 4. Installation des périphériques de stockage:

4-1. Retirez le capot avant et la plaque de 5,25" du boîtier.

4-2. Placez les périphériques de stockage (IDE/SATA/FDD) à l'intérieur du boîtier et fixez-les avec des vis.

Etape 5. Préparation du boîtier et installation de l'alimentation:

Retirez les deux côtés et le couvercle du boîtier, puis installez l'alimentation avec des vis.

Il est recommandé d'utiliser une alimentation délivrant une puissance de plus de 300W. Une alimentation insuffisante peut entraîner une instabilité de démarrage.

Etape 6. Installation d'une carte d'extension:

Retirez le métal situé sur le logement et insérez la carte d'extension dans le logement. Appuyez fermement sur la carte pour vous assurer qu'elle est complètement insérée dans le logement. Remettez ensuite la vis en place.

Etape 7. Connexion des câbles et des connecteurs d'alimentation:

a. Connectez le disque dur SATA à son câble SATA

b. Branchez le connecteur d'alimentation SATA au périphérique SATA

c. Connectez le câble d'alimentation 24 broches

Notez que lors de l'installation du câble d'alimentation 24 broches, les loquets du câble d'alimentation et le connecteur ATX correspondent parfaitement.

d. Connectez le câble d'alimentation 4 broches

Le connecteur d'alimentation 4 broches ATX_12V est utilisé pour alimenter le CPU. Lors de l'installation du câble d'alimentation 4 broches, le loquet du câble d'alimentation correspond parfaitement au connecteur ATX_12V.

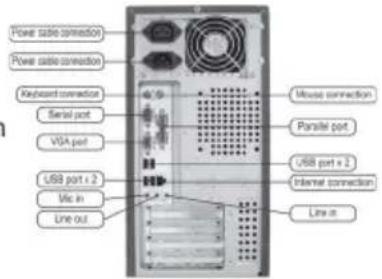

Étape 8. Connexion des ports au boîtier:

Une fois que les étapes ci-dessus ont été effectuées, connectez les périphériques tels que le clavier, la souris, le moniteur, etc. Puis, connectez l'alimentation et allumez le système. Installez tous les logiciels requis.

Installez tous les périphériques.

8-1. Connexion du clavier

8-2. Connexion de l'imprimante

8-3. Connexion du moniteur 8-4. Connexion des haut-parleurs

8-5. Connexion de l'alimentation

8-6. Connexion de la souris

Pour éviter d'endommager les composants, n'allumez pas le système avant d'avoir terminé l'installation.

Utilisation du BIOS

L'utilitaire d'installation BIOS (Basic Input and Output System) affiche l'état de la configuration du système et vous offre des options vous permettant de définir les paramètres du système. Quand vous allumez le système, le BIOS entre dans les routines du POST (Power-On Self Test), appuyez sur ou F2 pour entrer dans l'utilitaire d'installation. Lors de la première mise sous tension, l'écran du POST peut afficher le message "CMOS Settings Wrong" (Paramètres CMOS erronés) Accédez au BIOS et choisissez "Load Default Settings" (Charger les paramètres par défaut) pour réinitialiser les valeurs CMOS par défaut. (Les modifications apportées au matériel du système tels que différents CPU, mémoires, etc. peuvent également déclencher ce message.)

Touches de navigation du BIOS

TOUCHE FONCTION
ECHAP	Quitte le menu actuel
↑↓→←	Parcourt les éléments d'un menu
+/-	Modifie les valeurs des champs sélectionnés
Entrée	Sélectionner
F1 Aide Générale
F2 Valeur précédente
F3	Valeurs par défaut optimisées
F4	Enregistrer & Quitter

TOUCHE FONCTION

La séquence d'installation peut changer selon le type de boîtier et les périphériques utilisés.
