H61H2-MV-DVI - 主板 ECS - 免费用户手册

产品类型	主板
品牌	ECS
型号	H61H2-MV-DVI
芯片组	Intel H61
CPU 插槽	LGA1155
主板规格	Micro-ATX
内存	2 x DDR3 DIMM，最大支持16GB
扩展插槽	1 x PCIe x16, 1 x PCIe x1, 1 x PCI
存储接口	4个SATA 3Gb/s接口
后置接口	PS/2（键盘和鼠标），VGA，DVI，4 x USB 2.0，6声道音频
网络	千兆以太网控制器
音频	6声道高清音频编解码器
BIOS	AMI UEFI BIOS，图形界面
所需电源	ATX 24针 + 4针CPU电源接口，建议电源功率至少300W
维护与清洁	使用干布或压缩空气罐除尘。请勿使用液体或金属物体。避免潮湿和极端温度。
安全注意事项	在任何操作前断开电源。在防静电表面上操作以避免静电放电。请勿触摸印刷电路板。
备件与可维修性	备件（风扇、散热器、线缆）可向制造商或授权经销商索取。主板不可由用户自行维修。

常见问题 - H61H2-MV-DVI ECS

ECS H61H2-MV-DVI 主板支持哪些类型的处理器？

该主板支持第二代和第三代 Intel Core i7、i5、i3、Pentium 和 Celeron 处理器，插槽为 LGA1155。

如何正确安装内存？

打开 DIMM 插槽的卡扣，将内存模块的缺口对准插槽，然后用力按下直到卡扣锁紧。请使用兼容的 DDR3 内存模块。

如果启动时出现 'CMOS Settings Wrong' 消息该怎么办？

按下 Del 或 F2 进入 BIOS，然后选择 'Load Default Settings' 重置 CMOS 设置。

我应该使用什么电源？

建议使用至少 300W 的电源，带有 ATX 24 针和 ATX 12V 4 针接口。

如何连接 SATA 硬盘？

将 SATA 数据线连接到硬盘和主板上的 SATA 接口，然后将 SATA 电源线连接到硬盘。

有哪些视频接口可用？

该主板提供 VGA 和 DVI 接口用于集成视频输出。

如何进入 BIOS？

启动时按下 Del 或 F2 进入 BIOS。使用方向键导航，按 Enter 选择。

我可以安装独立显卡吗？

可以，该主板有一个 PCI Express x16 插槽用于独立显卡。

如何更新 BIOS？

从 ECS 官网下载最新 BIOS 版本，复制到 U 盘，然后使用 BIOS 中的更新工具或 Windows 下的工具进行更新。

如果电脑无法启动怎么办？

检查电源连接，确保 CPU 和内存安装正确，并且主板未与机箱短路。

用户手册 H61H2-MV-DVI ECS

1-1. 松开CPU插槽旁的固定杆，向上拉固定杆，并掀开插槽上的保护盖。

1-2. 将CPU边缘的缺口对准CPU插槽标示边缘，小心地将CPU置入插槽。然后在CPU表层涂抹一层平滑的散热膏。

1-3. 将CPU风扇扣具对齐主板上的对应孔位，向下按压并且旋转扣具，固定CPU风扇。

1-4. 将CPU风扇的电源线连接到主板上的CPU风扇接头。

2. 安装记忆体模组：

2-1. 向外扳开内存插槽两端的卡扣。

2-2. 对准内存插槽，将内存条往下按直至完全插入。正确安装后插槽两端的卡扣会自动锁住内存条边缘。

3. 安装主板：

3-1. 取下机箱后面的I/O挡板，换上主板附带的I/O弹片。

3-2. 将主板的后I/O对准机箱上的I/O挡板孔位，放入机箱并以螺丝固定。

4-1. 移除机箱的前盖以及5.25吋硬盘挡板。

4-2. 将储存装置放入机箱中对应位置，并以螺丝固定。

取下机箱侧面和顶部的挡板，安装好电源装置后，用螺丝固定。

建议使用供电300瓦以上的电源供应器，以避免电源不足导致无法开机。

移除机箱后面的扩充金属挡板，确认扩充卡完全插入扩展槽后，重新拧上螺丝。

c. 连接24针电源线与电源接头 请注意电源接头与电源线必须完全扣合。

d. 连接4针电源线与电源接头 4针电源接头提供CPU电源。其电源接头与电源线必须完全扣合。

当上述安装步骤完成后，请开始安装键盘，鼠标，显示器等外围设备，然后连接电源并启动系统。请安装好所需的软件。

注意: 在安装尚未完成以前请勿开机，以免造成硬件设备毁损。

BIOS使用设定

BIOS程序画面会显示系统配置，同时提供操作选项让您设定系统参数。当开机时，BIOS会进行开机自我测试 (POST)，请点击 或 F2 进入 BIOS 程序设定。第一次开机时，POST 画面可能会显示 “CMOS Settings Wrong” 信息，请进入 BIOS 选单并选择 “Load Default Settings” 将 BIOS 重新设定为默认值 (更换 CPU 或内存等硬件变更也可能会出现此信息)。The BIOS (Basic Input and Output System)

BIOS 操作功能键说明:

键 功能
ESC 退出当前菜单
↑↓→←	在选项间移动
+/-	修改选项值
Enter 选择
F1 一般说明
F2 前次设定值
F3 优化预设值
F4 保存设置并退出

此说明内容中提供图片或安装方式仅供参考。

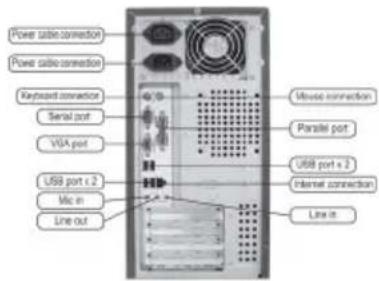

8. 连接机箱端口：

当上述安装步骤完成后，请开始安装键盘，鼠标，显示器等外围设备，然后连接电源并启动系统。请安装好所需的软件。

注意: 在安装尚未完成以前请勿开机，以免造成硬件设备毁损。

BIOS使用设定

BIOS程序画面会显示系统配置，同时提供操作选项让您设定系统参数。当开机时，BIOS会进行开机自我测试 (POST)，请点击 或 F2 进入 BIOS 程序设定。第一次开机时，POST 画面可能会显示 “CMOS Settings Wrong” 信息，请进入 BIOS 选单并选择 “Load Default Settings” 将 BIOS 重新设定为默认值 (更换 CPU 或内存等硬件变更也可能会出现此信息)。The BIOS (Basic Input and Output System)

BIOS 操作功能键说明:

键	功能
ESC	退出当前菜单
↑↓→←	在选项间移动
+/- 修改	选项值
Enter	选择
F1 一般说明
F2	前次设定值
F3	优化预设值
F4	保存设置并退出

此说明内容中提供图片或安装方式仅供参考。
