Type de produit	Radiateur infrarouge à grande puissance
Marque	SENNHEISER
Modèle	SZI 1019
Bande passante	40 à 400 kHz
Impédance d'entrée	env. 5 kΩ
Nombre de diodes d'émission	119
Courant moyen par diode	env. 100 mA
Puissance infrarouge moyenne totale	env. 1,8 W
Indicateur de fonction	LED rouge
Tension d'alimentation	28 - 34 V
Courant de consommation	env. 1,1 A
Tension d'entrée HF	0,8 - 5 Vcc (modulation optimale automatique)
Dimensions (avec bride)	350 x 240 x 45 mm
Poids	env. 1,5 kg
Utilisation prévue	Éclairage infrarouge de très grandes salles avec émetteurs pilote SI 1011, SI 1012 ou SI 1019
Fonctions principales	Amplificateur-limiteur, huit étages finaux parallèles, contre-réaction optique, sécurité de fonctionnement
Installation	Filetage 3/8 pouce ; accessoires : pince MZT 237, pied MZS 142, règle MZS 235, articulation GZG 1019
Raccordement	Fiche à bride pentapolaire (entrée) et prise pentapolaire (sortie pour radiateurs supplémentaires)
Service mono	Possibilité d'augmenter la puissance de 25% via commutateur sur face arrière

FOIRE AUX QUESTIONS - SZI 1019 SENNHEISER

Comment fonctionne le radiateur infrarouge SZI 1019 ?

Le SZI 1019 émet une lumière infrarouge invisible via 119 diodes. Il est piloté par un émetteur pilote (SI 1011, SI 1012 ou SI 1019) qui envoie des signaux HF. L'étage d'entrée est un amplificateur-limiteur garantissant une modulation optimale, et huit étages finaux parallèles assurent une grande fiabilité.

Quels sont les émetteurs pilotes compatibles avec le SZI 1019 ?

Le SZI 1019 est conçu pour fonctionner avec les émetteurs pilotes SI 1011, SI 1012 ou SI 1019. L'émetteur pilote peut alimenter directement un radiateur ; pour plusieurs, des alimentations supplémentaires sont nécessaires.

Quelle est la tension d'alimentation requise pour le SZI 1019 ?

La tension d'alimentation externe doit être comprise entre 28 et 34 V. Le courant consommé est d'environ 1,1 A.

Combien de diodes infrarouges possède le SZI 1019 ?

Le radiateur est équipé de 119 diodes d'émission, chacune parcourue par un courant moyen d'environ 100 mA. La puissance infrarouge moyenne totale est d'environ 1,8 W.

Puis-je connecter plusieurs radiateurs SZI 1019 ensemble ?

Oui, le SZI 1019 dispose d'une prise pentapolaire de sortie pour raccorder des radiateurs supplémentaires. Le nombre n'est pas limité, mais il faut prévoir des alimentations additionnelles pour chaque radiateur au-delà du premier.

Comment installer le SZI 1019 pour une réception optimale ?

Pour une meilleure transmission, installez le radiateur en hauteur, légèrement incliné vers le bas, avec une vue directe vers les récepteurs. Utilisez le filetage 3/8'' pour la fixation, avec des accessoires comme la pince MZT 237, le pied MZS 142 ou l'articulation GZG 1019 pour une installation fixe.

Que faire si la LED rouge de contrôle s'éteint ?

La LED rouge s'éteint si le huitième étage final avec contre-réaction optique ne fonctionne plus, ou si plusieurs étages sont défaillants. Cela indique une mise hors circuit automatique. Vérifiez les connexions et contactez le service technique si nécessaire.

Quelle est la surface couverte par le SZI 1019 ?

En configuration à 4 canaux, un radiateur peut éclairer une surface d'environ 60 m² (formule : une diode par canal pour 2 m²). La couverture dépend du nombre de canaux et de l'environnement.

Le SZI 1019 peut-il fonctionner en service mono ?

Oui, en fermant un commutateur accessible sur la face arrière (avec un tournevis), le radiateur passe en mode mono, ce qui augmente la puissance d'émission de 25%. Ce mode est utile pour gagner en puissance sur un seul canal.

Quels accessoires sont disponibles pour le SZI 1019 ?

Sennheiser propose : la pince de fixation MZT 237, le pied micro MZS 142, la règle MZS 235 pour monter deux radiateurs, l'articulation GZG 1019 pour fixation murale/plafond, et un câble pilote flexible sur mesure (commande par mètre).

MODE D'EMPLOI SZI 1019 SENNHEISER

Radiateur infrarouge à grande puissance

SZI 1019

Préchauffage à distance

Radiateur infrarouge à grande puissance SZI 1019

Le radiateur infrarouge à grande puissance SZI 1019 sert, en combinaison avec les émetteurs pilote SI 1011, SI 1012 ou SI 1019, à l'éclairage infrarouge de très grandes salles. L'alimentation incorporée de l'émetteur pilote permet d'alimenter directement un SZI 1019. Le nombre des radiateurs n'est pas limité. L'alimentation adéquate est alors garantie par des alimentations supplémentaires.

Description

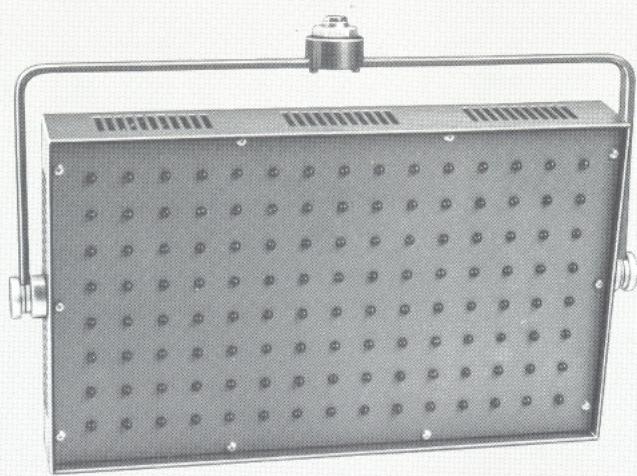

La plaque frontale sert de support à 119 diodes d'émission et à une diode luminescente (LED) indicateurs. Le côté arrêté comprend une fiche à bride pentapolaire qui sert de fiche d'entrée. Afin de faciliter le raccord de radiateurs supplémentaires, une prise pentapolaire incorporée de sortie a été prévue.

L'étage d'entrée travaille comme amplificateur-limiteur, qui garantit une amplitude optimale pour la modulation des étages finaux, indépendamment du niveau de sortie de l'émetteur pilote. Les huit étages finaux travaillant en parallèle attaquent chacun 15 diodes. Dans le huitième étage final, une diode sert à la contre-réaction optique, afin de procéder à une linéarisation du signal émis.

Les huit étages de sortie travaillant en parallèle apportent une grande sécurité de fonctionnement. Si une diode infrarouge est défaillante,

l'étage final se met hors circuit. Le radiateur ne diminue sa puissance que de 1/8 en cas de défaillance d'un étage de sortie et de 1/4 en cas de défaillance d'un deuxième étage final. Si un étage supplémentaire est en défaillance, ou si le huitième étage avec la contreaction optique ne fonctionne plus, le SZI 1019 se met automatiquement hors circuit. La diode rouge de contrôle s'éteint.

La tension d'alimentation externe doit se situer entre 28 et 34V.

Service à un canal (mono)

Si le SZI 1019 est relié à un émetteur pilote, il est possible de gagner en puissance d'émission. Pour cette raison, le circuit imprimé est équipé d'un commutateur qui est accessible par un perçage marqué, se trouvant sur la face arrière du radiateur. La commutation se fait à l'aide d'un tournevis. Pour le service mono, le commutateur est fermé, entraînant par la suite une augmentation de puissance de 25%.

Installation

En procédant à l'installation du radiateur de puissance, il faut toujours se rendre compte du fait que la lumière infrarouge invisible doit toujours arriver à la lentille de réception sans voir d'objet opaque sur son chemin. Une vue directe entre

Radiateur à grande puissance SZI 1019

Les radiateurs et les récepteurs est à conseiller afin de créer les meilleures conditions de réception. En pratique, une installation relativement élevée et légèrement inclinée vers le bas de l'espace s'est montrée comme solution très favorable à une bonne transmission.

La flexibilité pour l'installation est donnée par le filetage 3/8''. Pour un usage mobile, nous recommandons la pince de fixation à serrage MZT 237 ou notre pied de micro MZS 142, deux radiateurs pouvant être montés avec la règlette MZS 235. Pour une installation stationnaire, il y a disposition de l'articulation GZG 1019 (fixation au mur ou au plafond).

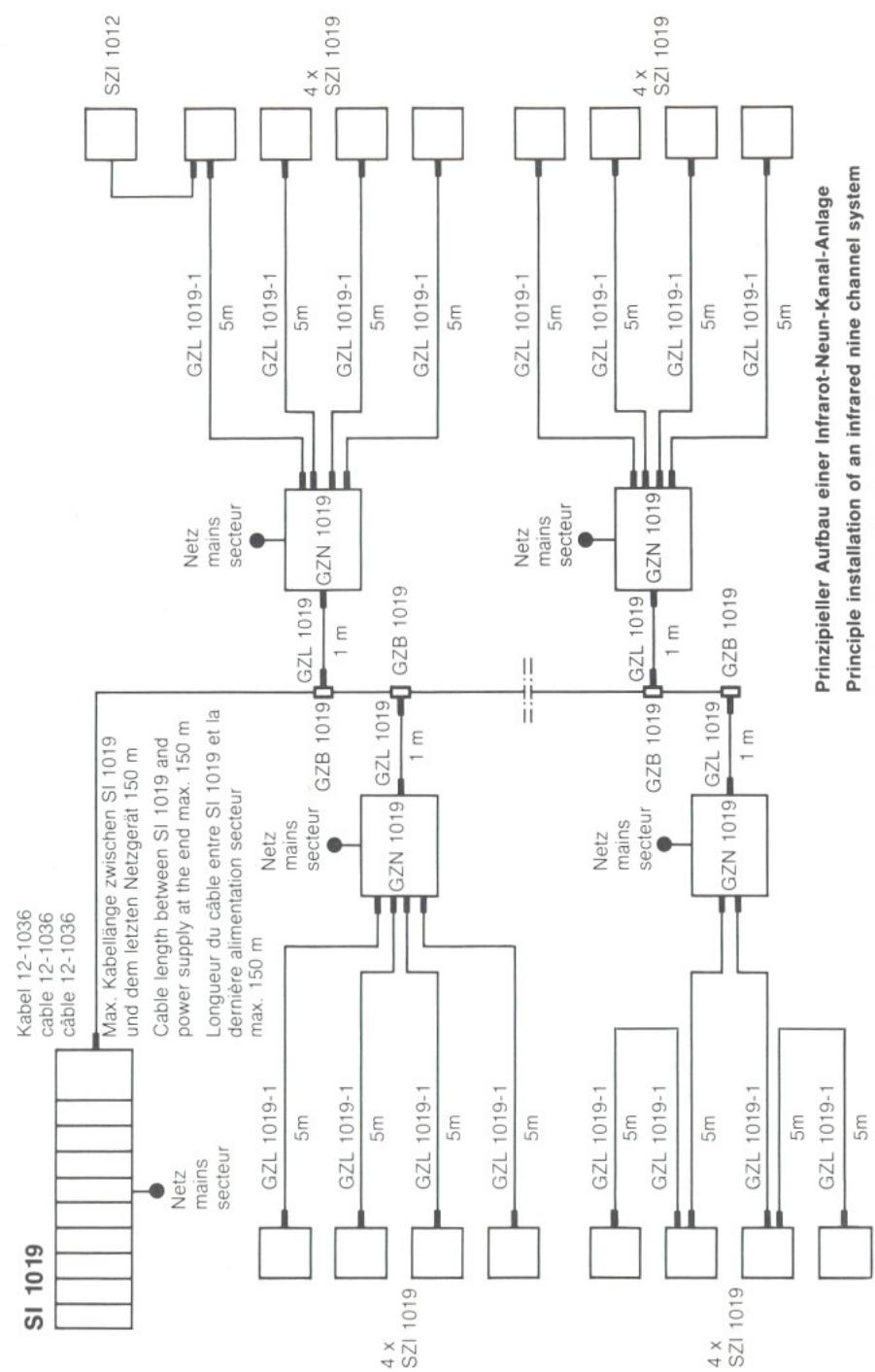

La communication des radiateurs de puissance à l'émetteur se fait à l'aide d'un câble pilote flexible. Ce câble pilote transmet les signaux HF vers les radiateurs de puissance et effectue en même temps la commutation des alimentations raccordées. Pour des installations fixes, ce câble spécial peut être commandé par mètres chez Sennheiser electronic.

Pour couvrir le nombre requis de radiateurs à grande puissance, on peut utiliser la formule suivante : Une diode par canal et pour une surface de 2m², c. à. d. un radiateur à grande puissance peut éclairer une surface de 60m² en présence de 4 canaux.

Caractéristiques techniques

Bande passante 40 à 400 kHz

Impédance d'entrée env. 5 kΩ

Nombre de diodes d'émission 119

Courant moyen passant par une diode env. 100 mA

Puisance infrarouge moyenne totale env.1,8W

Indicateur de fonction LED (rouge)

Tension d'alimentation 28 34 V

Courant de consommation env.1,1A

Tension d'entrée HF 0.8 Vcc. 5 Vcc, modulation always optimale par commande de niveau automatique

Dimensions en mm (y compris bride) 350 x 240 x 45

Poids env. 1,5 kg

Modifications, surtout dans l'intérêt du progrès technique, réservées.
