SZI 1019 - Infrarotheizung SENNHEISER - Kostenlose Bedienungsanleitung

Produkttyp	Hochleistungs-Infrarotstrahler
Marke	SENNHEISER
Modell	SZI 1019
Bandbreite	40 bis 400 kHz
Eingangsimpedanz	ca. 5 kΩ
Anzahl der Emissionsdioden	119
Mittlerer Strom pro Diode	ca. 100 mA
Gesamte mittlere Infrarotleistung	ca. 1,8 W
Funktionsanzeige	rote LED
Versorgungsspannung	28 - 34 V
Stromaufnahme	ca. 1,1 A
HF-Eingangsspannung	0,8 - 5 Vss (optimale automatische Modulation)
Abmessungen (mit Flansch)	350 x 240 x 45 mm
Gewicht	ca. 1,5 kg
Vorgesehene Verwendung	Infrarotbeleuchtung sehr großer Räume mit den Pilotsendern SI 1011, SI 1012 oder SI 1019
Hauptfunktionen	Begrenzungsverstärker, acht parallele Endstufen, optische Gegenkopplung, Betriebssicherheit
Installation	Gewinde 3/8 Zoll; Zubehör: Klemme MZT 237, Ständer MZS 142, Schiene MZS 235, Gelenk GZG 1019
Anschluss	Fünfpoliger Flanschstecker (Eingang) und fünfpolige Buchse (Ausgang für Zusatzstrahler)
Mono-Betrieb	Möglichkeit zur Erhöhung der Leistung um 25% über Schalter auf der Rückseite

Häufig gestellte Fragen - SZI 1019 SENNHEISER

Wie funktioniert der Infrarotstrahler SZI 1019?

Der SZI 1019 sendet unsichtbares Infrarotlicht über 119 Dioden aus. Er wird von einem Pilotsender (SI 1011, SI 1012 oder SI 1019) gesteuert, der HF-Signale sendet. Die Eingangsstufe ist ein Begrenzungsverstärker, der eine optimale Modulation gewährleistet, und acht parallele Endstufen sorgen für hohe Zuverlässigkeit.

Welche Pilotsender sind mit dem SZI 1019 kompatibel?

Der SZI 1019 ist für den Betrieb mit den Pilotsendern SI 1011, SI 1012 oder SI 1019 ausgelegt. Der Pilotsender kann direkt einen Strahler versorgen; bei mehreren sind zusätzliche Netzteile erforderlich.

Welche Versorgungsspannung wird für den SZI 1019 benötigt?

Die externe Versorgungsspannung muss zwischen 28 und 34 V liegen. Die Stromaufnahme beträgt etwa 1,1 A.

Wie viele Infrarotdioden hat der SZI 1019?

Der Strahler ist mit 119 Emissionsdioden ausgestattet, die jeweils von einem mittleren Strom von etwa 100 mA durchflossen werden. Die gesamte mittlere Infrarotleistung beträgt etwa 1,8 W.

Kann ich mehrere SZI 1019 Strahler miteinander verbinden?

Ja, der SZI 1019 verfügt über eine fünfpolige Ausgangsbuchse zum Anschluss zusätzlicher Strahler. Die Anzahl ist nicht begrenzt, aber für jeden weiteren Strahler sind zusätzliche Netzteile erforderlich.

Wie installiere ich den SZI 1019 für optimalen Empfang?

Für eine optimale Übertragung installieren Sie den Strahler in der Höhe, leicht nach unten geneigt, mit direkter Sichtlinie zu den Empfängern. Verwenden Sie das 3/8''-Gewinde zur Befestigung, mit Zubehör wie der Klemme MZT 237, dem Ständer MZS 142 oder dem Gelenk GZG 1019 für eine feste Installation.

Was tun, wenn die rote Kontroll-LED erlischt?

Die rote LED erlischt, wenn die achte Endstufe mit optischer Gegenkopplung nicht mehr funktioniert oder wenn mehrere Stufen ausgefallen sind. Dies zeigt eine automatische Abschaltung an. Überprüfen Sie die Verbindungen und kontaktieren Sie bei Bedarf den technischen Service.

Welche Fläche deckt der SZI 1019 ab?

In einer 4-Kanal-Konfiguration kann ein Strahler eine Fläche von etwa 60 m² beleuchten (Formel: eine Diode pro Kanal für 2 m²). Die Abdeckung hängt von der Anzahl der Kanäle und der Umgebung ab.

Kann der SZI 1019 im Mono-Betrieb arbeiten?

Ja, durch Schließen eines auf der Rückseite zugänglichen Schalters (mit einem Schraubendreher) wechselt der Strahler in den Mono-Modus, was die Sendeleistung um 25% erhöht. Dieser Modus ist nützlich, um die Leistung auf einem einzelnen Kanal zu steigern.

Welches Zubehör ist für den SZI 1019 erhältlich?

Sennheiser bietet: die Befestigungsklemme MZT 237, den Mikrofonständer MZS 142, die Schiene MZS 235 zur Montage von zwei Strahlern, das Gelenk GZG 1019 für Wand-/Deckenmontage und ein flexibles Pilotenkabel nach Maß (Bestellung pro Meter).

BEDIENUNGSANLEITUNG SZI 1019 SENNHEISER

Infrarot-Hochleistungsstrahler

BEDIENUNGSPANLEITUNG

Infrarot-Hochleistungsstrahler SZI 1019

Einleitung

Der Infrarot-Hochleistungsstrahler SZI 1019 dient in Verbindung mit den Steuersenden SI 1011, SI 1012 oder SI 1019 zur Infrarot-Ausleuchtung sehr großer Räume. Vom eingebauten Netzeil des Steuersenders kann ein SZI 1019 direkt gespeist werden. Die Zahl der angeschlossenen Strahler kann beliebig erhöht werden. Die entsprechende Stromversorgung wird dann durch weitere separate Netzeile gewährleistet.

Beschreibung

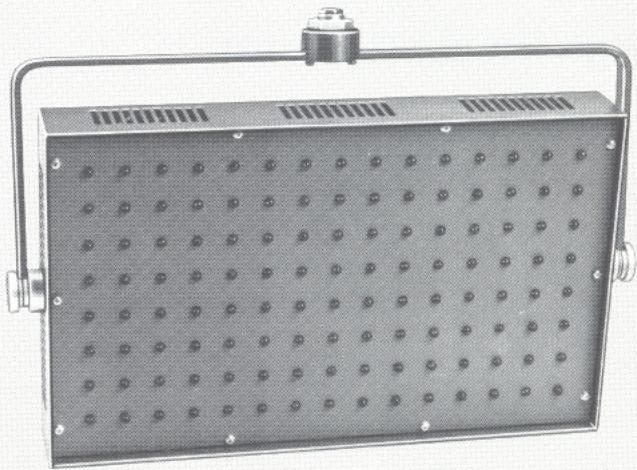

Die Frontplatte dient als Trager von 119 Infrarot-Sendedioden und einer Leuchtdiode (LED) als Funktionsanzeige. Auf der Rückwand befindet sich als Eingang ein 5-poliger Flanschstecker. Um den Anschluβ weiterer Strahler zu erleichtern, wurde eine 5-polige Einbaubuchse als Ausgang zum Durchscheifen vorgesehen.

Die Eingangsstufe arbeitet als Begrenzerver-stärker, der die optimale Amplitude für die Aussteuerung der eingebauten Endstufen gewährleistet - unabhängig vom Ausgangspiegel des Steuersenders. Je 15 Dioden werden von acht parallel arbeitenden Endstufen angesteuert. In der achten Endstufe wird eine Infrarodiode zur optischen Gegenkopplung verwendet, die dadurch für eine Linearisierung des abgestrahlten Signals sorgt.

Die parallel arbeitenden Endstufen bieten große Betriebssicherheit: Fällt eine Infrarotdiode aus, so schaltet die entsprechende Endstufe ab. Der Strahler verminderte seine Leistung nur um 1/8 beim Ausfall einer Endstufe und um 1/4 beim Ausfall einer zweiten. Fällt eine weitere Endstufe oder die achte Endstufe mit der optischen Gegenkopplung aus, so schaltet sich der SZI 1019 automatisch ab. Die rote Funktionkontrolle erlisch.

Die von außen zugeführte Versorgungsspannung soll zwischen 28 und 34V liegen.

Einkanal (Mono)-Betrieb

Wird der SZI 1019 mit einem Mono-Steuersender betrieben, kann zusätzliche Strahlungsleistung gewonnen werden. Auf der Printplatte befindet sich deshalb ein Schalter, der durch eine entsprechend gekennzeichnete Bohrung in der Rückwand des Strahlers mit einem Schraubenzieher betatigt werden kann. Er wird für Monobetrieb geschlossen und bewirkt damit eine um etwa 25% erhöhte wirsame Strahlungsleistung.

Montage

Bei der Montage des Hochleistungsstrahlers sollenn Sie stets bedenken, daß das unsichtbare Infrarotlicht ohne Abschattung die Empfangslinse des Empfängers erreichen soll. Eine direkte Sichtverbindung zwischen Strahlern und Emp

Hochleistungsstrahler SZI 1019

fängern solte angestrebt werden, um bestmögliche Empfangsverhältnisse zu schaffen. Eine recht hohe Montage mit leichter Neigung nach unten in den Raum hat sich in der Praxis als günstig erwiesen.

Flexibilität im Aufbau ist durch den 3/8"-Gewindeanschlugegeben. Für den transportablen Einsatz empfehlen wir die Tischklemmvorrichtung MZT 237 oder das Stativ MZS 142, zwei Strahler konnen mit Hilfe der Traverse MZS 235 montiert werden. Für stationäre Installationen eignet sich das Gelenk GZG 1019 (Wand- oder Deckenbefestigung).

Die Verbindung der Hochleistungsstrahler mit dem Sender erfolgt über eine flexible Steuerleitung. Diese Steuerleitung übertragt die HF-Signale zu den Hochleistungsstrahlern und schaltet zugleich die angeschlossenen Netzgeräte. Für feste Installationen kann das Spezial-kabel als Meterware von uns bezogen werden.

Zur Ermittlung der erforderlichen Anzahl von Hochleistungsstrahlern kann die folgende Faustformel herangezogen werden: Pro Kanal und 2m^2 Grundfläche eine Diode, das heißt, mit einem Hochleistungsstrahler konnen bei Betrieb von vier Kanalen rund 60m^2 ausgeleucht werden.

Technische Daten

Frequenzbereich 40 400 kHz

Eingangsimpedanz ca.5kΩ

Anzahl der Sendedioden 119 Stuck

Mittlerer Strom durch eine Sendediode ca. 100 mA

Gesamte, mittlere Infrarot-Strahlungsleistung ca.1,8W

Betriebsanzeige durch LED (rot)

Betriebsspannung 28 34 V

Stromaufnahme ca.1,1A

HF-Eingangsspannung 0.8 VSS .5 VSS, durch Pegelautomatik

stets optimale Aussteuerung

Abmessungen mit Bugel in mm 350 x 240 x 45

Gewicht ca.1,5 kg

Änderungen, vor allem zum technischen Fortschrift, vorbehalten.

Infrared High Power Radiator SZI 1019

Introduction
