SKP 100 G3 - Émetteur sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur sans fil plug-on
Modèle	SKP 100 G3
Marque	SENNHEISER
Dimensions (L x l x h)	env. 105 mm x 43 mm x 43 mm
Poids (avec piles)	env. 195 g
Alimentation	2 piles AA 1,5 V ou pack accu BA 2015
Autonomie	typ. 8 heures
Plages de fréquences	A: 516-558, G: 566-608, B: 626-668, C: 734-776, D: 780-822, E: 823-865 MHz
Nombre de fréquences	1680, réglables par pas de 25 kHz
Banques de fréquences	20 banques système (préréglées) + 1 banque utilisateur (U)
Largeur de bande de commutation	42 MHz
Modulation	FM large bande
Puissance de sortie HF	typ. 30 mW
Réduction de bruit	Sennheiser HDX
Squelch	Signal pilote (déactivable)
Réponse en fréquence BF	80–18 000 Hz
Rapport signal/bruit	≥ 110 dBA
Impédance d'entrée	60 kΩ, asymétrique
Écran	Dot matrix, rétroéclairé orange
Température de fonctionnement	-10 °C à +55 °C
Garantie	24 mois
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter tout liquide, solvant ou détergent.
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; utiliser uniquement les accessoires recommandés ; confier l'entretien à un personnel qualifié.
Pièces détachées et accessoires	Pack accu BA 2015, chargeur L 2015, housse POP 1, piles AA

FOIRE AUX QUESTIONS - SKP 100 G3 SENNHEISER

Comment allumer et éteindre l'émetteur SKP 100 G3 ?

Pour allumer, appuyez sur la touche ON/OFF. Pour éteindre, maintenez la touche ON/OFF enfoncée jusqu'à l'affichage « OFF ».

Comment synchroniser l'émetteur avec un récepteur ?

Utilisez l'interface infrarouge et suivez la procédure décrite dans la notice du récepteur. Vous pouvez aussi régler manuellement le même canal sur les deux appareils.

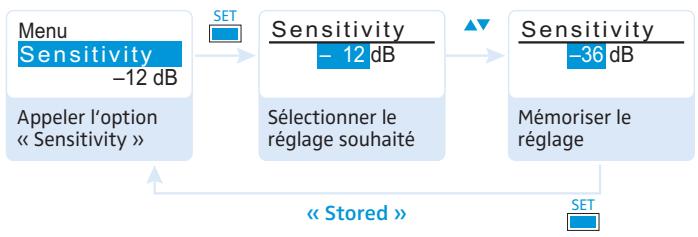

Comment régler la sensibilité d'entrée ?

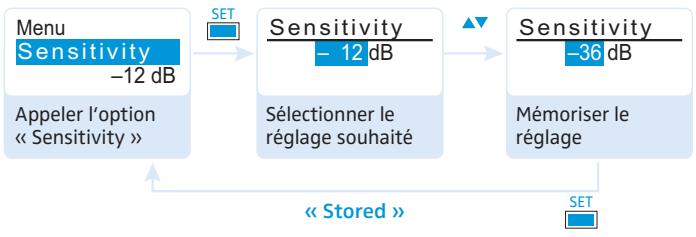

Dans le menu principal, sélectionnez « Sensitivity » et réglez la valeur de 0 à -48 dB par pas de 6 dB. Une sensibilité élevée pour les micros dynamiques, faible pour les statiques.

Que faire si l'écran affiche « Locked » ?

Le verrouillage des touches est activé. Appuyez sur ON/OFF, puis sur UP (▲), puis sur SET pour déverrouiller temporairement.

Comment utiliser le commutateur MUTE ?

Le commutateur MUTE peut couper le signal audio (AF On/Off) ou le signal radio (RF On/Off). Le mode se règle dans le menu étendu option « Mute Mode ».

Quel type de piles utiliser et comment les insérer ?

Utilisez deux piles AA 1,5 V ou le pack accu BA 2015. Ouvrez le couvercle du compartiment, insérez les piles en respectant la polarité, puis refermez.

Comment désactiver le signal radio tout en laissant l'émetteur allumé ?

Maintenez la touche ON/OFF enfoncée jusqu'à « RF Mute On? », puis appuyez sur SET. Le signal radio est désactivé (fonctionnement offline). Pour réactiver, appuyez brièvement sur ON/OFF puis SET.

Que faire si le signal audio est distordu ou trop faible ?

Ajustez la sensibilité d'entrée via l'option « Sensitivity ». Si le problème persiste, vérifiez les piles et la distance avec le récepteur.

Comment nettoyer l'émetteur ?

Utilisez un chiffon sec et doux. Ne jamais utiliser de solvants, détergents ou liquides. Évitez toute infiltration d'eau dans le boîtier.

Quels accessoires sont disponibles pour cet émetteur ?

Accessoires d'origine : pack accu BA 2015, chargeur L 2015, housse de protection POP 1. Des piles AA standard peuvent également être utilisées.

MODE D'EMPLOI SKP 100 G3 SENNHEISER

Consignes de sécurité importantes 2

L'émetteur « plug-on » SKP 100 G3 3

Domaines d'application 3

Le système de banque de fréquences 3

Contenu 4

Vue d'ensemble du produit 5

Vue d'ensemble de l'emetheusur « plug-on » SKP 100 G3 5

Vue d'ensemble des affichages 6

Mise en service de l'émetteur « plug-on » 7

Insérer les piles/le pack accu 7

Charger le pack accu 7

Fixer l'émetteur « plug-on » sur le microphone 7

Utilisation de l'émetteur « plug-on » 8

Allumer/éteindre l'émetteur « plug-on » 8

Désactiver temporairement le verrouillage des touches 9

Couper le signal audio ou désactiver le signal radio 9

Sélectionner un affichage standard 10

Utilisation du menu de commande 11

Les touches 11

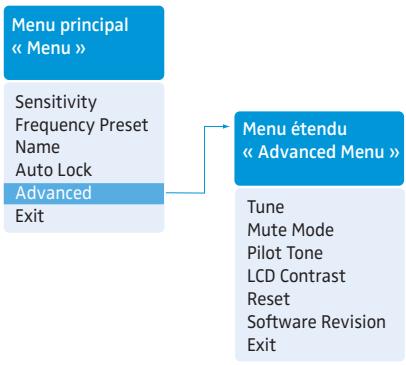

Vue d'ensemble du menu de commande 11

Utiliser le menu de commande 12

Effectuer des réglages via le menu de commande 14

Le menu principal « Menu » 14

Le menu étendu « Advanced Menu » 16

Synchroniser l'émetteur « plug-on » avec un récepteur 19

Synchroniser l'émetteur « plug-on » avec un récepteur

Fonctionnement individuel 19

Synchroniser des émetteurs « plug-on » avec des récepteurs –

fonctionnement multicanal 19

Nettoyage de l'émetteur « plug-on » 20

Recommandations et conseils 20

En cas d'anomalies 21

Accessoires 21

Caractéristiques techniques 22

Déclarations du fabricant 23

Index 24

Consignes de sécurité importantes

• Lisez cette notice d'emploi.
• Conservez cette notice d'emploi et joignez-la toujours au produit si vous remettez ce dernier à un tiers.
• Respectez tous les avertissements et toutes les instructions figurant dans cette notice.
• Ne nettoyez le produit qu'avec l'aide d'un chiffon.
• Ne placez pas le produit à proximité de sources de chaleur, telles que des radiateurs, fours ou autres appareils (y compris les amplificateurs) générant de la chaleur.
• N'utilisez que les appareils supplémentaires/accessoires recommendés par Sennheiser.
• Confiez tous les travaux d'entretien à un personnel qualifié.
• Les travaux d'entretien doivent être effectués lorsque le produit a été endommagé, par exemple en cas de pénétration de liquide ou d'objets dans le produit, d'une exposition du produit à la pluie ou à l'humidité, de fonctionnement incorrect ou de chute du produit.
• AVERTISSEMENT: N'utilisez pas le produit à proximité d'eau et ne l'exposez pas à la pluie ni à l'humidité en raison du risque de courts-circuits.

Pièces de rechange

S'il s'avère nécessaire d'installer des pièces de rechange, assurez-vous que le technicien d'entretien utilise des pièces de rechange recommendées par Sennheiser ou des pièces représentant les mêmes caractéristiques que celles des pièces d'origine. Des pièces de rechange non agrées peuvent provoquer des incendies ou des électrocutions ou encore compter d'autres risques.

Utilisation conforme aux directives

L'utilisation des produits de la série ew 100 G3 conforme aux directives implique :

• que vous ayez lu cette notice et, en particulier, le chapitre intitulé « Consignes de sécurité importantes », Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.
• que vous n'utilisiez les produits que dans les conditions précises dans la présente notice.

Est considérée comme une utilisation non conforme aux directives toute application différente de celle décrite dans la présente notice ou le non-respect des conditions d'utilisation indiquées ici.

L'émetteur « plug-on » SKP 100 G3

Cet émetteur « plug-on » apparait dans la série evolution wireless de la troisième génération (ew G3). Cette série se compose d'équipements de transmission haute fréquence sans fil sophistiqués qui se distinguent par leur fiabilité et leur utilisation tout à la fois simple et confortable. Les différents émetteurs et récepteurs permettent de profiter d'une transmission audio sans fil de qualité studio.

Points forts de la série Evolution Wireless 100 G3 :

• Synthétiseurs PLL et microprocesseurs optimisés
• Système de réduction de bruit HDX Transmission d'un signal pilote pour une fonction squelch sure Largeur de bande de commutation de 42 MHz
• Immunité élevée contre l'intermodulation et les interférences lors du fonctionnement multicanal

Domaines d'application

L'émetteur « plug-on » peut être combiné avec le récepteur Diversity EK 100 G3 et le récepteur fixe EM 100 G3. Ces récepteurs sont disponibles dans les mêmes variantes de plages de fréquences et possèdent le même système de banque de fréquences avec des fréquences préréglées. Grâce à ce préréglage :

• La mise en service d'un système de transmission est rapide et simple,
• Plusieurs systèmes de transmission peuvent fonctionner simultanément sur les fréquences préréglées sans cause d'interférence par intermodulation.

Emetteur	Utilisable avec ...	Récepteurs
SKP 100 G3	tous les micros dynamiques Nous recommend- d'utiliser des micros dynami-ques Sennheiser.	Récepteur Diversity EK 100 G3 Récepteur fixe EM 100 G3
	micros statiques fonctionnant sans alimentation fantôme, par ex. le système K6 Sennheiser

Le système de banque de fréquences

Six plages de fréquences avec respectivement 1680 fréquences sont disponibles pour la transmission dans la bande UHF. L'émetteur « plug-on » est disponible dans les variantes de plages de fréquences suivantes :

Plage A : 516-558	Plage G : 566-608	Plage B : 626-668	Plage C : 734-776	Plage D : 780-822	Plage E : 823-865
500	600	700	800	MHz

Chaque plage de fréquence (A-E, G) offre 21 banques de fréquences avec respectivement jusqu'à 12 canaux :

Banque de fréquences 1 ... 20	Canal 1 - fréquence préréglée
	Canal 2 - fréquence préréglée
	...
	Canal 12 - fréquence préréglée
Banque de fréquences U	Canal 1 - fréquence au choix
	Canal 2 - fréquence au choix
	...
	Canal 12 - fréquence au choix

Chacun des canaux dans les banques de fréquences « 1 » à « 20 » est assigné une fréquence fixe et préréglée (preset) en usine.

Les fréquences préréglées (presets) au sein d'une banque de fréquences sont compatibles entre elles, c. à. d. exemples d'intermodulation. Ces fréquences ne peuvent pas être modifiées.

Pour une vue d'ensembles des fréquences préréglées (presets), veuillez vous référer au supplément de fréquences joint. Des versions mises à jour du supplément de fréquences peuvent être téléchargees depuis la fiche produit SKP 100 G3 sur www. sennheiser. com.

La banque de fréquences « U » vous permet de régler et mémoriser des fréquences d'émission au besoin. Il se peut que ces fréquences ne soient pas exemples d'intermodulation.

Contenu

L'emballage contient les éléments suivants :

1 émetteur « plug-on » SKP 100 G3 2 piles 1,5 V (type AA) 1 notice d'emploi 1 supplément de fréquences 1 supplément d'information sur la puissance HF

Vue d'ensemble du produit

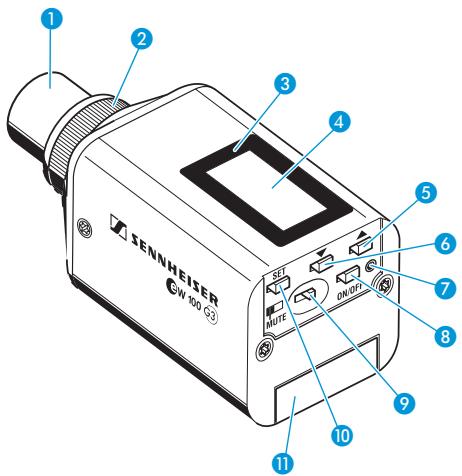

Vue d'ensemble de l'émetteur « plug-on » SKP 100 G3

1 Entrée microphone, prise XLR-3 (femelle, asymétrique) 2 Verrouillage mécanique de la prise XLR-3 3 Interface infrarouge Ecran dot matrix, rétro-éclairé en orange 5 Touche UP (▲) 6 Touche DOWN (▼)

Témoin de fonctionnement et d'état des piles, LED rouge (LED allumée = ON/LED clignotante = LOW BATTERY) • Touche ON/OFF avec fonction ESC (abandon) 9 Commutateur MUTE 10 Touche SET 1 Couvercle du compartiment à piles

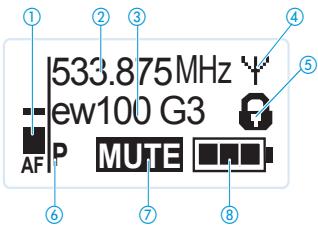

Vue d'ensembles des affichages

Après la mise en marche, l'écran de l'émetteur « plug-on » affiche l'affichage standard « Fréquence/Nom ». Pour d'autres affichages standard, veuillez vous référer à la page 10. Le rétro-éclairage de l'écran est automatiquement réduit après env. 20 secondes.

Affichage	Signification
① Niveau audio « AF »	Sensibilité de l'émetteur « plug-on » avec fonction « peak hold »
② Fréquence	Fréquence d'émission actuelle
③ Nom	Nom sélectionnable de l'émetteur
④ Symbole d'émission	Un signal radio est émis
⑤ Symbole d'activation du verrouillage des touches	Le verrouillage des touches est activé
⑥ « P » (signal pilote)	La transmission du signal pilote est activée
⑦ « MUTE »	L'entrée microphone est coupé
⑧ État des piles	Etat de charge : env. 100% env. 70% env. 30% l'état de charge est critique, la LED rouge LOW BATTERY clignote : 7

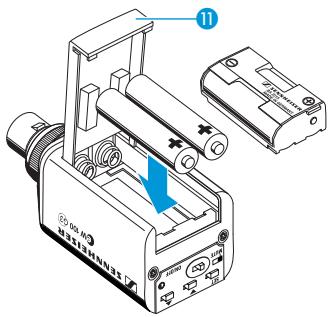

Insérer les piles/le pack accu

Vous pouvez alimenter l'émetteur « plug-on » soit avec deux piles 1,5 V (type AA), soit avec le pack accu rechargeable Sennheiser BA 2015 (voir « Accessoires » en page 21).

Glissez le couvercle du compartiment à piles dans la direction de la flèche et ouvrez le couvercle.

Insérez les deux piles/le pack accu comme indiqué sur l'illustration ci-dessous. Respectez la polarité lorsque vous insérez les piles/le pack accu.

Fermez le compartiment à piles. Le couvercle s'enclenche avec un clic audible.

Charger le pack accu

Enlevez le pack accu BA 2015. Insérez le pack accu BA 2015 dans le chargeur L 2015 (voir « Accessoires » en page 21).

Le chargeur L 2015 sert uniquement à recharger le pack accu BA 2015. Des piles standard (cellules primaires) ou des cellules accu ne sont pas chargées.

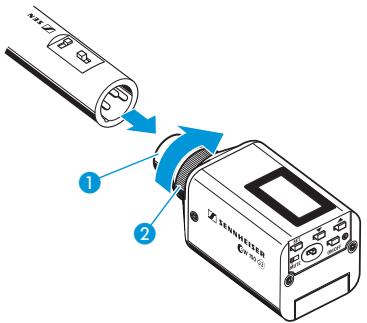

Fixer l'émetteur « plug-on » sur le microphone

Branchez la prise XLR-3 (mâle) du microphone sur la prise XLR-3 (femelle) ① de l'émetteur.

Vissez l'écrou raccord dans le sens de la flèche.

Utilisez de préférence des microphones à corps métallique. La puissance d'émission sera alors rayonnée de manière optimale.

Utilisation de l'émetteur « plug-on

Pour établir une liaison radio, procédez comme suit :

1. Allumez le récepteur Diversity (voir la notice d'emploi du récepteur).
2. Allumez l'émetteur « plug-on » (voir la section suivante).

La liaison radio est établie et l'affichage du niveau du signal radio « RF » du récepteur réagit.

Il est indispensable d'observer les indications relatives à la sélection de fréquences en page 19.

Si vous ne pouvez pas établir une liaison radio entre l'émetteur « plug-on » et le récepteur, consultez le chapitre « Synchroniser l'émetteur « plug-on » avec un récepteur » en page 19.

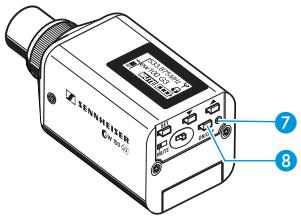

Allumer/éteindre l'émetteur « plug-on

Pour allumer l'émetteur « plug-on » (fonctionnement « online »):

Appuyez sur la touche ON/OFF.

La LED rouge ON s'allume. L'affichage standard « Fréquence/Nom » apparait sur l'écran et le symbole d'émission ④ est affiché. L'émetteur « plug-on » émet un signal radio.

Vous pouvez allumer l'émetteur « plug-on » et désactiver le signal radio lors de l'allumage. Pour plus d'informations, voir ci-dessous.

Pour éteindre l'émetteur « plug-on » :

Si nécessaire, désactiver le verrouillage des touches (voir page 9).

Appuyez sur la touche ON/OFF et maintenez-la enfoncée jusqu'à ce que « OFF » apparaisse sur l'écran. La LED rouge ON et l'écran s'éteignent.

Dans le menu de commande, la touche ON/OFF a une fonction ESC (abandon), c.-à-d. vous abandonnez la saisie et retournez à l'affichage standard actuel.

Pour allumer l'émetteur « plug-on » et désactiver le signal radio lors de l'allumage (fonctionnement « offline »):

Appuyez sur la touche ON/OFF ⑧ et maintenez-la enfoncée jusqu'à ce que « RF Mute On? » apparaissé sur l'écran.

Appuyez sur la touche SET.

La fréquence d'émission est affichée mais l'émetteur « plug-on » n'émet pas de signal radio. Le symbole d'émission ④ n'est pas affiché.

Utilisez cette fonction afin d'économiser les piles/le pack accu ou de préparer l'émetteur « plug-on » pour l'utilisation lors du fonctionnement « live » sans avoir à interférer avec les liaisons radio existantes.

Pour activer le signal radio :

Appuyez sur la touche ON/OFF. « RF Mute Off? » apparait sur l'écran.

Appuyez sur la touche SET. Le symbole d'émission ④ est affiché de nouveau.

Désactiver temporairement le verrouillage des touches

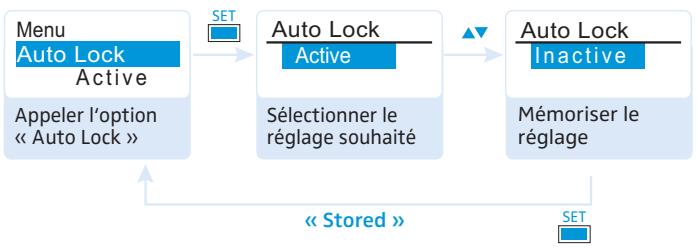

Dans l'option « Auto Lock » (voir page 15), vous pouvez activer ou désactiver le verrouillage automatique des touches. Si le verrouillage des touches est activé, vous devez le désactiver temporairement afin de pouvoir utiliser l'émetteur « plug-on »:

Appuyez sur la touche ON/OFF. « Locked » apparait sur l'écran.

Appuyez sur la touche UP (▲). « Unlock? » apparait sur l'écran.

Appuyez sur la touche SET. Le verrouillage des touches est temporairement désactivé. Le temps durant lequel le verrouillage des touches reste désactivé est fonction de l'utilisation de l'émetteur « plug-on »:

Si vous utilisez le menu de commande...

Le verrouillage des touches reste désactivé jusqu'à ce que vous quittiez le menu de commande.

Si l'un des affichages standard est affiché...

Le verrouillage des touches est activé automatiquement après 10 secondes.

Le symbole du verrouillage des touches ⑤ clignote lors de l'activation automatique du verrouillage des touches.

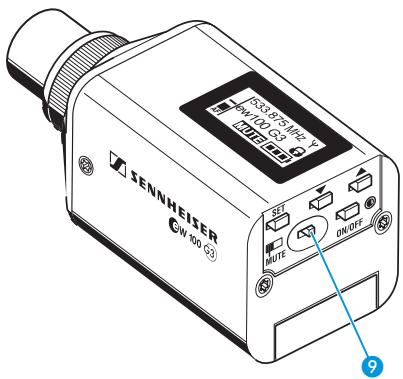

Couper le signal audio ou désactiver le signal radio

Le commutateur MUTE 9 vous permet de couper le signal audio ou de désactiver le signal radio. Dans l'option « Mute Mode », vous pouvez régler la fonction souhaitée pour le commutateur MUTE 9 (voir page 17).

Réglage	Placez le commutateur MUTE 9 ...	Fonction
« AF On/Off »	... vers la gauche (position MUTE)	Couper le signal audio
	... vers la droite	Réactiver le signal audio
Réglage	Placez le commutateur MUTE ⑨ ...	Fonction
« RF On/Off »	... vers la gauche (position MUTE)	Déactiver le signal radio (fonctionnement « offline »)
	... vers la croite	Activer le signal radio (fonctionnement « online »)
« Disabled »	Pas de fonction

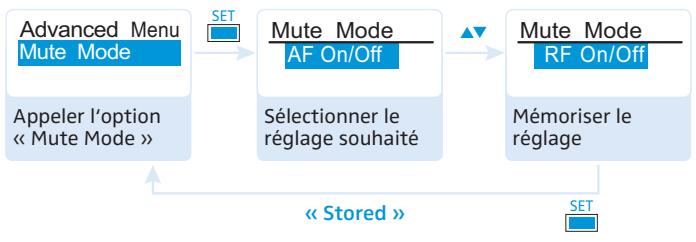

Dans l'option « Mute Mode », sélectionnez le réglage souhaité (voir page 17).

Quittez le menu de commande. Placez le commutateur MUTE vers la gauche, dans la position MUTE. L'émetteur « plug-on » réagit comme indiqué dans le tableau.

L'état actuel de la fonction « mute » ou du signal radio est affiché sur l'écran de l'émetteur « plug-on »:

Etat	Écran de l'émetteur « plug-on »
Le signal audio est coupé	« MUTE » ⑦ est affché
Le signal audio est activé (la coupure est annulée)	« MUTE » ⑦ n'est pas affché
Le signal radio est désactivé	« MUTE » ⑦ est affché, le symbole d'émission ④ n'est pas affché
Le signal radio est activé	« MUTE » ⑦ n'est pas affché, le symbole d'émission ④ est affché

Vous pouvez également désactiver le signal radio lors de l'allumage. Pour plus d'informations, veuillez vous référer au chapitre « Allumer/éteindre l'émetteur « plug-on » » en page 8.

En utilisant la touche ON/OFF, vous pouvez également activer/désactiver le signal radio lors du fonctionnement. Pour ce faire, appuyez brièvement sur la touche ON/OFF et procédez comme décrit en page 8.

Sélectionner un affichage standard

Appuyez sur la touche UP/DOWN pour sélectionner un affiche standard :

Contenu de l'affichage	Affichage standard sélectionnable
533.875MHz ew100 G3 AF P MUTE	« Fréquence/Nom »
B.Ch: 20.12 533.875MHz AF P MUTE	« Canal/Fréquence »
ew100 G3 B.Ch: 20.12 AF P MUTE	« Nom/Canal »

Utilisation du menu de commande

La série ew G3 de Sennheiser se désigne par ses menus intuitifs. Il devient ainsi possible d'intervenir dans le fonctionnement même en situation de stress, comme sur scène ou en cours d'émission.

Les touches

Touches	Fonction de la touche
Appuyer sur la touche ON/OFFON/OFF	• Allumer/éteindre l'émetteur « plug-on » • Abandonner la saisie et returner à l'affichage standard actuel (fonction ESC) • Activer/désactiver le signal radio (fonction spéciale, voir page 9)
Appuyer sur la touche SETSET	• Passer de l'affichage standard actuel au menu de commande • Appeler une option • Accéder à un sous-menue • Mémoriser un réglage et returner au menu de commande
Appuyer sur la touche UP/DOWN▲	• Sélectionner un affichage standard • Passer à l'option précédente ou suivante • Modifier le réglage de l'option sélectionnée

Vue d'ensemble du menu de commande

Affichage	Fonction de l'options	Page
Menu principal « Menu »
Sensitivity	Régler la sensibilité « AF »	14
Frequency Preset	Régler la banque de fréquences et le canal	14
Name	Affecter un nom de votrechoix à l'émetteur	15
Auto Lock	Activer/désactiver le verrouillage automatique des touches	15
Advanced	Appeler le menu étendu « Advanced Menu »	16
Exit	Quitter le menu de commande et returner à l'affichage standard actuel	-
Extended menu « Advanced Menu »
Tune	Régler les fréquences d'émission pour la banque de fréquences « U »	16
	Régler le canal et la fréquence d'émission pour la banque de fréquences « U »	16
Mute Mode	Régler le mode du commutateur MUTE	17
Pilot Tone	Activer/désactiver la transmission du signal pilote	17
LCD Contrast	Régler le contraste de l'écran	17
Reset	Annuler les réglages effectuels dans le menu de commande	18
Software Revision	Afficher la révision actuelle du logiciel	18
Exit	Quitter le menu étendu « Advanced Menu » et returner au menu principal	-

Utiliser le menu de commande

Si le verrouillage des touches est activé, vous devez le désactiver afin de pouvoir utiliser le menu de commande (voir page 9).

Cette section décrit, à l'exemple de l'option «Sensitivity», la manière d'effectuer des réglages dans le menu de commande.

Passer d'un affichage standard au menu de commande

Appuyez sur la touche SET. Vous passez de l'affichage standard actuel au menu principal. La dernière option sélectionnable est affichée.

Sélectionner une option

Appuyez sur la touche UP/DOWN pour sélectionner l'option « Sensitivity ». Le réglage actuel de l'option sélectionnée est affiché :

Modifier etémoriser les réglages

Appuyez sur la touche SET pour appeler l'option.

Appuyez sur la touche UP/DOWN pour sélectionner la sensibilité d'entrée souhaitation.

Appuyez sur la touche SET pour mémoriser le réglage.

Annuler une saisie

Appuyez sur la touche ON/OFF pour annuler une saisie. L'affichage standard actuel apparait sur l'écran.

Pour retourner ensuite à la première option modifiée :

Appuyez autant de fois sur la touche SET jusqu'à ce que la dernière option modifiée apparaisse.

Quitter une option

Passez à l'option « Exit »

Menu

Exit

Confirmez votre sélection.

Vous retournez au niveau de menu supérieur ou vous quittez le menu de commande et retournez à l'affichage standard actuel.

Pour retourner directement à l'affichage standard actuel :

ON/OFF

Appuyez sur la touche ON/OFF.

Effectuer des réglages via le menu de commande

Profitez de la possibilité d'effectuer des réglages via le menu de commande de votre récepteur et de les transférer à l'émetteur « plug-on ».

Pour plus d'informations, veuillez vous référer à la notice d'emploi de votre récepteur. Ces informations sont précédées du symbole « sync »

Régler la sensibilité d'entrée - « sensitivity

Plage de réglage: 0 à -48 dB, réglable par pas de 6 dB

L'affichage du niveau audio « AF » ① est également affiché lors de la mise en sourdine de l'émetteur « plug-on », ce qui vous permet, par exemple, de vérifier la sensibilité avant le fonctionnement « live ».

Sensibilité d'entrée est ...	Effet/Affichage
... trop élevé	Parler trèsprés d'un micro ou une diffusion sonore avec des voix ou passages musicaux à niveau élevé provoque une saturation. L'affichage du niveau audio « AF » ①indique le niveau maximalpendant toute la durée de la saturation.
... correctement régée	L'affichage du niveau audio « AF » ①n'didique le niveau maximal que pendant les passages les plus forts.
... trop faible	Le signal de la liaison radio ne pas assez puissant. Le signal est alors noyédans le bruit de fond.

Réglez une sensibilité d'entrée faible si vous utilisez des microphones statiques et réglez une sensibilité d'entrée élevée si vous utilisez des microphones dynamiques.

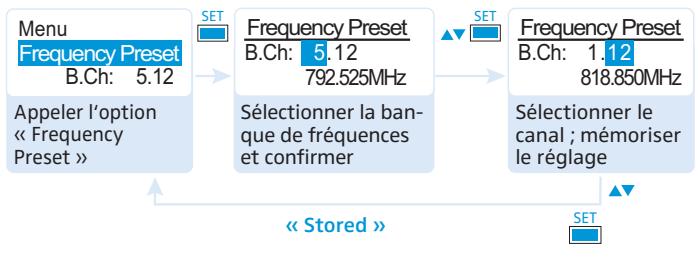

Sélectionner manuellement la banque de fréquences et le canal « frequency preset

Lorsque vous utilisez l'option « Frequency Preset », le signal radio est désactivé.

Vue d'ensemble des bandes de fréquences et des canaux :

Banque de fréquences	Canaux	Type
« 1 » à « 20 »	jusqu'à 12 par banque de fréquences	Banque système (system bank) : les fréquences sont préréglées en usine
« U »	jusqu'à 12	Banque utilisateur (user bank) : les fréquences sont sélectionnable au besoin

Lors de la configuration des systèmes multicanal, veuillez observer les indications suivantes :

Seules les fréquences préréglées sur les canaux au sein de l'une des banques de fréquences « 1 » à « 20 » sont exemples entre elles d'intermodulations. Il est indispensable d'observer les indications relatives à la sélection de fréquences en page 19.

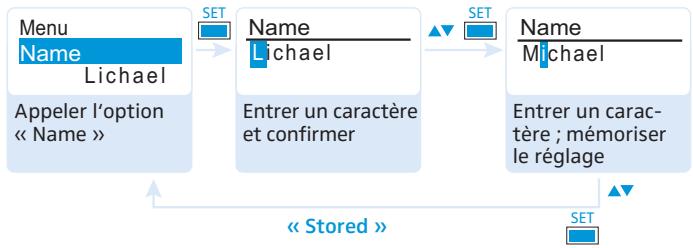

Saisir un nom - « name

Dans l'option « Name », vous pouvez saisir un nom de votre choix (par exemple le nom du musicien) pour l'émetteur « plug-on ».

Le nom apparait dans les affichages standard « Fréquence/Nom » et « Nom/Canal » (voir page 10). Le nom peut composer jusqu'à huit caractères et se composer de :

• lettres à l'exception des accents,
• chiffres de 0 à 9,
• caractères spéciaux et espaces.

Pour saisir un nom, procédez comme suit :

Appuyez sur la touche UP/DOWN pour sélectionner un caractère.

Appuyez sur la touche SET pour passer au segment/ caractère suivant ou pour mémoriser la saisie.

Activer/désactiver le verrouillage automatique des touches « auto lock

Le verrouillage des touches évite que l'émetteur « plug-on » soit désactivé involontairement pendant le fonctionnement ou que des modifications soient effectuées. Le symbole d'activation du verrouillage des touches ⑤ dans l'affichage standard actuel indique que le verrouillage des touches est activé.

Appuyez sur la touche UP/DOWN pour sélectionner le réglage souhaité.

Pour plus d'informations sur le verrouillage des touches, veuillez vous référer à la page 9.

Régler les fréquences d'émission pour la banque de fréquences « u » – « tune

Lorsque vous avez réglé une banque système sur l'émetteur « plug-on » et que vous sélectionnez l'option « Tune », l'émetteur se met automatiquement sur le canal 1 de la banque de fréquences « U ». Dans ce cas, « U.1 » apparait brièvement sur l'écran. À la livraison, les canaux de la banque de fréquences « U » ne sont pas assignés une fréquence d'émission.

Lorsque vous utilisez l'option « Tune », le signal radio est désactivé.

Dans l'option « Tune », vous pouvez régler une fréquence d'émission pour le canal actuel ou vous pouvez sélectionner un autre canal dans la banque de fréquences « U » et assigner à ce canal une fréquence d'émission.

Il est indispensable d'observer les indications relatives à la sélection de fréquences en page 19.

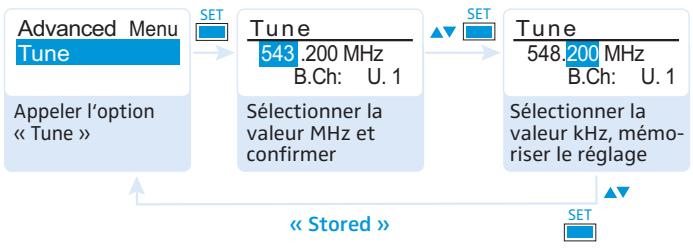

Régler une fréquence d'émission pour le canal actuel

Appuyez sur la touche UP/DOWN jusqu'à ce que l'option « Tune » apparaisse.

Appuyez sur la touche SET. La sélection de fréquences apparait.

Réglez la fréquence souhaitée.

Appuyez sur la touche SET. Vos réglages sont mémorisés. Vous êtes retourné au menu de commande.

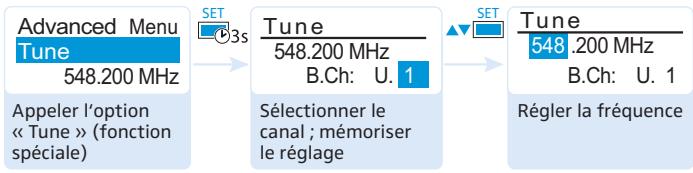

Sélectionner un canal et assigner à ce canal une fréquence

Appuyez sur la touche UP/DOWN jusqu'à ce que l'option « Tune » apparaisse.

Appuyez sur la touche SET jusqu'à ce que la sélection de canal apparaisse.

Réglez le canal souhaité.

Appuyez sur la touche SET. La sélection de fréquences apparait.

Réglez la fréquence souhaitée.

Régler le mode du commutateur MUTE - « MUTE mode

Mode	Fonction
« AF On/Off »	Lorsque le commutateur est en position MUTE, le signal audio est coupé.
« RF On/Off »	Lorsque le commutateur est en position MUTE, le signal radio est désactivé.
« Disabled »	La fonction « mute » est désactivée.

Pour plus d'informations sur le commutateur MUTE 9, veuillez vous référer à la page 9.

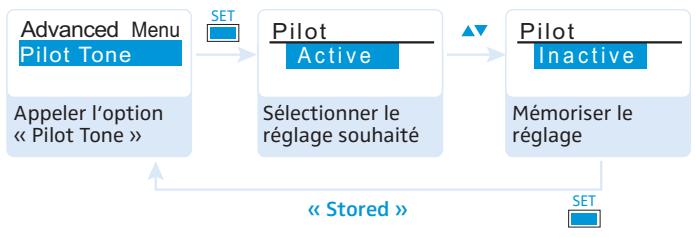

Activer/désactiver la transmission du signal pilote - « pilot tone

La fréquence du signal pilote est inaudible. Cette fréquence est émise par l'émetteur et analysée par le récepteur. Le signal pilote assiste la fonction anti-bruit (squelch) du récepteur. Ceci permet d'éviter les interférences causées par les signaux radio émis par d'autres appareils.

Les appareils de la série ew 100 G1 (génération 1) ne supportent pas la fonction signal pilote. Si vous pouze combiner un émetteur ou récepteur de la série ew 100 G3 (génération 3) avec des appareils d'une génération antérieure, veuillez observer les indications suivantes :

Émetteur	Récepteur	Veillez à …
¢w G3/¢w G2	¢w G3/¢w G2	… activer la fonction signal pilote sur l'émetteur et le récepteur.
¢w G3	¢w G1	… désactiver la fonction signal pilote sur l'émetteur de la série ew 100 G3.
¢w G1	¢w G3	… désactiver la fonction signal pilote sur le récepteur de la série ew 100 G3.

Régler le contraste de l'écran - « LCD contrast

Vous pouvez régler le contraste de l'écran en 16 niveaux.

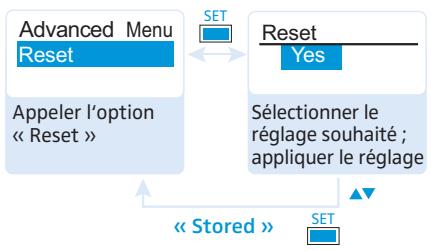

Annuler les réglages effectifs dans le menu de commande - « reset

Lors de l'annulation des réglages effectués dans le menu de commande, seuls les réglages du signal pilote et de la banque de fréquences « U » sont conservés. Pour une vue d'ensemble des réglages d'usine, veuillez vous référer au supplément de fréquences joint.

Afficher la révision du logiciel - « software revision

Vous pouvez afficher la révision actuelle du logiciel.

Synchroniser l'émetteur « plug-on » avec un récepteur

Lors de la synchronisation de l'émetteur « plug-on » avec un récepteur, veuillez observer les indications suivantes :

N'utilisez qu'un émetteur et un récepteur de la même plage de fréquences (voir la plaque signalétique de l'émetteur et du récepteur). Veillez à utiliser des fréquences figurant dans le supplément de fréquences joint. Veillez à utiliser des fréquences autorisées dans votre pays. Si nécessaire, demandez une licence d'émission auprès de l'autorité correspondante.

Synchroniser l'émetteur « plug-on » avec un récepteur – fonctionnement individuel

À la livraison, l'émetteur « plug-on » et le récepteur sont déjà synchronisés l'un avec l'autre. Si vous ne pouvez pas établir une liaison radio entre l'émetteur « plug-on » et le récepteur, vous devez synchroniser les canaux des appareils.

Pour des informations sur la synchronisation automatique de l'émetteur « plug-on » avec le récepteur (fonctionnement individuel), veuillez vous référer à la notice d'emploi de votre récepteur. Ces informations sont précédées du symbole syn.

Utilisez le canal sur l'émetteur « plug-on » manuellement :

Veillez à régler l'émetteur « plug-on » sur la même banque de fréquences et sur le même canal que le récepteur (voir page 14).

Si vous ne pouvez toujours pas établir une liaison radio entre l'émetteur et le récepteur, lisez le chapitre « En cas d'anomalies » en page 21.

Synchroniser des émetteurs « plug-on » avec des récepteurs – fonctionnement multicanal

Les émetteurs « plug-on » de la série ew 100 G3 permettent de réaliser avec des récepteurs de la série ew 100 G3 des liaisons radio pour des installations multicanal.

Pour des informations sur la synchronisation automatique des émetteurs « plug-on » avec des récepteurs (fonctionnement multicanal), veuillez vous référer à la notice d'emploi de votre récepteur.

Pour plus d'informations sur le fonctionnement multicanal, visitez la fiche produit SKP 100 G3 sur www.sennheiser.com.

Attention!

Les liquides peuvent endommager les composants électroniques de l'émetteur « plug-on »!

Une infiltration de liquide dans le boîtier du produit peut causer des courts-circuits et endommager les composants électroniques.

Éloignez tout type de liquide de l'émetteur « plug-on ». N'utilisez jamais de solvant ou de détergent.

Nettoyez de temps en temps l'émetteur « plug-on » à l'aide d'un chiffon.

... Pour l'émetteur « plug-on

• Pour un son optimal, assurez-vous que la sensibilité de l'émetteur est correctement réglée.

Pour une réception optimale

• La portée dépend des conditions locales et peut varier de 10m à 150m. L'espace doit si possible être dégagé entre les antennes émettrices et les antennes réceptrices.
• Observez la distance minimale recommandée de 5 m entre les antennes émettrices et les antennes réceptrices. Vous évitez ainsi une saturation HF du récepteur.
• Utilisez de préférence des microphones à corps métallique. La puissance d'émission sera alors rayonnée de manière optimale.

... Pour l'utilisation d'une installation multicanal

• Lors de l'utilisation d'une installation multicanal, n'utilise que les fréquences préprogrammées sur les canaux au sein de l'une des banques de fréquences « 1 » à « 20 ». Ces fréquences préprogrammées sont compatibles entre elles, c. à. d. exemples d'intermodulation.
• Lorsque vous utilisez plusieurs émetteurs simultanément, il est possible d'éviter les interférences dues à une distance insuffisante entre les émetteurs. Les émetteurs doivent être espacés d'au moins 20 cm.

En cas d'anomalies

Problème	Cause possible	Solution possible
L'émetteur « plug-on » ne peut pas être utilisé, « Locked » apparait sur l'écran	Le verrouillage des touches est activé.	Désactivez le verrouillage des touches (voir page 9).
Pas d'indication de fonctionnement	Les piles sont usées ou le pack accu est déchargé.	Remplacez les piles ou rechargez le pack accu (voir page 7).
Pas de signal radio au niveau du récepteur	L'émetteur « plug-on » et le récepteur ne se trouvent pas sur le même canal.	Réglez l'émetteur « plug-on » et le récepteur sur le même canal.
		Synchronisé L'émetteur « plug-on » avec le récepteur (voir page 19).
	La portée de la liaison radio est dépassée.	Réduisez la distance entre l'émetteur « plug-on » et les antennes réceptrices.
	Le signal radio est désactivé (« RF Mute »).	Activez le signal radio (voir page 9).
Signal radio présente, pas de signal audio, « MUTE » apparait sur l'écran	L'émetteur « plug-on » est mis en sourdine (MUTE).	Désactivez la mise en sourdine (voir page 9).
	Le seul de squelch du récepteur est trop élevé.	Réduisez le seul de squelch du récepteur.
	L'émetteur « plug-on » n'émet pas de signal pilote.	Activez la transmission du signal pilote (voir page 17).
Signal audio noyé dans le bruit de fond ou signal audio distordu	La sensibilité de l'émetteur « plug-on » est trop faible/ Elevée.	Réglez correctement la sensibilité d'entrée (voir page 14).

Appelez votre partenaire Sennheiser si vous rencontrez des problèmes non répertoriés dans le tableau ou qui ne peuvent pas être résolus avec les solutions proposées.

Pour trouver un revendeur Sennheiser dans votre pays, rendez-vous sur www.sennheiser.com, rubrique « Service & Support »

Accessoires

Pour cet émetteur « plug-on », les accessoires suivants sont disponibles auprès de votre revendeur Sennheiser :

N° Réf. Description

009950 Pack accu BA 2015

009828 Chargeur L 2015

005232 Housse de protection POP 1

Caractéristiques HF

Modulation	FM bande large
Plages de fréquences	516-558, 566-608, 626-668, 734-776, 780-822, 823-865 MHz (A à E, G, voir page 3)
Fréquences d'émission	1680 fréquences, régibles par pas de 25 kHz
	20 banques de fréquences avec respectivement jusqu'à 12 canaux préréglés en usine
	1 banque de fréquences avec jusqu'à 12 canaux programmables au besoin
Largeur de bande de commutation	42 MHz
Excursion nominale/crête	±24 kHz/±48 kHz
Stabilité de fréquence	≤±15 ppm
Puisance de sortie HF à 50 Ω	typ. 30 mW
Squelch à signal pilote	déactivable

Caracteristiques BF

Système de réduction de bruit	Sennheiser HDX
Réponse en fréquence BF	80–18.000 Hz
Rapport signal/bruit(1 mV HF, excursion créète)	≥ 110 dBA
DHT	≤0,9 %
Tension d'entrée max	3,3 Veff
Impédance d'entrée	60 kΩ, asymétrique
Plage de réglage de la sensibilité d'entrée	48 dB, régable par pas de 6 dB

Généralités

Plage de température	-10 °C à + 55 °C
Alimentation	2 piles (AA), 1,5 V ou pack accu BA 2015
Tension nominale	2,4 V=---
Consommation
• à tension nominale	typ. 180 mA
• avec l'émetteur « plug-on » étéint	≤25 μA
Autonomie	typ. 8 heures
Dimensions	env. 105 mm x 43 mm x 43 mm
Poids (avec piles)	env. 195 g

Conformes aux normes

Europe:	CEM	EN 301489-1/-9
C €	Radio	EN 300422-1/-2
	Sécurité	EN 60065
		EN 62311 (SAR)

Homologation pour

Canada :	Industry Canada RSS 123 IC : 2099A-G3SKP limited to 806 MHz
USA :	FCC-Part 74 FCC-ID : DMOG3SKP limited to 698 MHz

Brochage de la prise XLR-3

Prise XLR-3 (femelle), asymétrique (Audio In)

Garantie

Sennheiser electronic GmbH & Co. KG offre une garantie de 24 mois sur ce produit.

Pour avoir les conditions de garantie actuelles, veuillez visiter notre site web sur www.sennheiser.com ou contacter votre partenaire Sennheiser.

En conformité avec les exigences suivantes

En fin de vie, veuillez rapporter l'émetteur « plug-on » à la déchetterie communale ou à un centre de recyclage.

• Directive Piles et Accumulateurs (2006/66/CE)

Les accus ou piles fournis peuvent être recyclés. Jetez les accus usagés dans un conteneur de recyclage ou ramenez-les à votre revendeur. Afin de protégér l'environnement, déposez uniquement des accus ou piles complètement déchargés.

Déclaration de conformité pour la ce

• C∈0682① - Directive R&TTE (1999/5/CE)

Vos déclarations sur www.sennheiser.com.

Avant d'utiliser cet appareil, veuillez observer les dispositions légales en vigueur dans votre pays!

Cet appareil est conforme à la Partie 15 des réglementations de la FCC et à la norme RSS-210 de l'Industrie Canadienne. L'utilisation de l'appareil doit respecter les deux conditions suivantes : (1) L'appareil ne doit pas produire d'interférences nuisibles, et, (2) il doit accepter toutes interférences reçues, y compris celles qui pourraient avoir des effets non désirés sur son fonctionnement.

Cet équipement a été testé et trouvé conforme aux limites définies pour un dispositif numérique de classe B, dans le cadre de la Partie 15 des réglementations de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nocives pour une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie haute fréquence et, s'il n'est pas installé et utilisé conformément aux instructions, provoquer des interférences gênantes pour les communications radio. Des risques d'interférences ne peuvent toutefois pas être totalement exclus dans certaines installations, même en cas de respect des instructions. Dans le cas d'interférences gênantes pour la réception des émissions de radio ou télédiffusées (il suffit, pour le constater, d'allumer et d'éteindre l'équipement), l'utilisateur est invité à prendre l'une des mesures suivantes pour les éliminer :

• Réorienter ou déplacer l'antenne réceptrice. Éloigner l'équipement du récepteur.
• Brancher l'équipement sur une prise ou un circuit différent de celui du récepteur.
• Consulter un revendeur ou un technicien de radio ou télévision expérimenté.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Toute modification non expressément approuvée par Sennheiser electronic Corp. peut annuler le droit de l'utilisateur à l'emploi de l'équipement en question.

Avant d'utiliser cet appareil, veuillez observer les dispositions légales en vigueur dans votre pays!

accessoires 21

activer/désactiver

signal pilote (Pilot Tone) 17 verrouillage des touches (Auto Lock) 15

Advanced Menu (menu étendu)

Réglages 16 vue d'ensemble 11

AF (niveau audio) 6

affichages

Affichages standard 10

État de charge 6 Régler le contraste de l'écran (LCD Contrast) 17 Vue d'ensemble 6

allumer/éteindre (émetteur « plug-on ») 8

Auto Lock (activer/désactiver le verrouillage des touches) 15

banque de fréquences

Sélectionner (Frequency Preset) 14 système de ~ 3 Vue d'ensemble 3

canal

assigner une fréquence 16 sélectionner (Frequency Preset) 14 sélectionner (Tune) 16 vue d'ensemble 3

Charger affichage de l'état de charge 6 pack accu 7

Commutateur MUTE régler le mode (Mute Mode) 17

Commutateur MUTE, fonction 9

Couper (signal audio) 9

dépannage 21

Désactiver temporairement (verrouillage des touches) 9

émetteur « plug-on » allumer/éteindre 8 nettoyer 20 synchroniser avec un récepteur 19

fonctionnement « offline » (signal radio désactivé) 8

Fonctionnement « online » (signal radio activé) 8

fonctionnement multicanal 19

fréquences préréglées (presets) 3 plage de fréquences 3 régler la fréquence d'émission 16 sélectionner des fréquences préréglées (presets) 14

fréquence d'émission régler (Tune) 16 sélectionner (Frequency Preset) 14

Fréquence Présélection (sélectionner une banque de fréquences/un canal) 14

Insérer (piles/pack accu) 7

Contraste LCD (régler le contraste de l'écran) 17

liaison radio, établir 19

Verrouillage des touches activé 9

Menu (menu principal) - réglages : 14, vue d'ensemble : 11.

Menu de commande

Menu étendu 16

Auto Lock (activer/désactiver le verrouillage des touches) 15

Fréquence Présélection (sélectionner une banque de fréquences/un canal) 14

Contraste LCD (régler le contraste de l'écran) 17

Menu (menu principal) 14

Mode Mute (régler le mode du commutateur MUTE) 17

Nom (saisir un nom) 15

Pilot Tone (activer/désactiver la transmission du signal pilote) 17

Reset (annuler les réglages effectués dans le menu de commande) 18

Sensitivity (régler la sensibilité d'entrée) 14

Software Revision (afficher la révision du logiciel) 18

Tune (régler une fréquence d'émission) 16

utiliser 11

vue d'ensemble 11

Microphones

appropriés 3

raccorder 7

vue d'ensemble 3

Mute (couper le signal audio) 9

Mode Mute (régler le mode du commutateur MUTE) 17

nettoyer (emetteur « plug-on ») 20

Pack accu

charger 7

insérer 7

piles, insérer 7

Pilot Tone (activer/désactiver la transmission du signal pilote) 17

puissance d'émission, optimiser 20

Réglages par défaut (annuler les réglages effectués dans le menu de commande) 18

Régler

Contraste (LCD Contrast) 17

fréquence d'émission (Tune) 16

Mode du commutateur MUTE (Mute Mode) 17

sensibilité d'entrée (Sensitivity) 14

Reset (annuler les réglages effectués dans le menu de commande) 18

Sensibilité d'entrée, régler (sensitivity) 14

Activer (fonctionnement « online ») 8

Désactiver (fonctionnement « offline ») 8

désactiver (lors du fonctionnement) 10

Software Revision (afficher la révision du logiciel) 18

synchroniser (émetteur « plug-on »/récepteur) 19

Touches (fonction des ~) 11

Tune (régler une fréquence d'émission) 16

émetteur « plug-on » 8

menu de commande 12

Verrouillage des touches

désactiver temporairement 9

Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany www.sennheiser.com
