EMP-TW10H - Vidéoprojecteur EPSON - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Projecteur home cinéma
Technologie d'affichage	3LCD
Résolution native	1280 x 720 pixels (HD Ready)
Luminosité	1500 lumens (mode normal)
Contraste	2000:1
Durée de vie de la lampe	4000 heures (mode normal), 5000 heures (mode éco)
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	315 x 245 x 100 mm
Poids	2,5 kg
Connectivité	HDMI, VGA, S-Video, Composite, USB
Fonctions principales	Projection d'images et de vidéos, correction de trapèze, réglage de la couleur
Entretien et nettoyage	Nettoyage régulier du filtre à air, remplacement de la lampe selon l'utilisation
Pièces détachées et réparabilité	Lampe de remplacement, filtres à air disponibles
Sécurité	Éviter l'exposition à la chaleur, ne pas bloquer les évents de ventilation
Informations générales	Idéal pour les films et les jeux vidéo, compatible avec divers appareils multimédias

FOIRE AUX QUESTIONS - EMP-TW10H EPSON

Comment allumer le projecteur EPSON EMP-TW10H ?

Appuyez sur le bouton d'alimentation situé sur le panneau supérieur du projecteur ou sur la télécommande. Attendez que le ventilateur démarre et que le témoin d'alimentation s'allume.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que le projecteur est correctement branché à une prise électrique et que la prise fonctionne. Assurez-vous également que le câble d'alimentation est en bon état.

Comment ajuster la mise au point de l'image ?

Utilisez la molette de mise au point située sur le projecteur pour affiner l'image. Tournez la molette jusqu'à ce que l'image soit nette.

Que faire si l'image est floue ou déformée ?

Assurez-vous que le projecteur est placé à la distance correcte par rapport à l'écran. Vérifiez également les réglages de keystone pour corriger la déformation.

Comment connecter un appareil au projecteur ?

Utilisez un câble HDMI ou VGA pour connecter votre appareil au port correspondant du projecteur. Sélectionnez la source d'entrée appropriée à l'aide de la télécommande.

Le projecteur affiche un message d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Assurez-vous que le filtre à air est propre et que le projecteur n'est pas en surchauffe.

Comment changer l'ampoule du projecteur ?

Attendez que le projecteur refroidisse complètement, puis retirez le couvercle de l'ampoule. Dévissez l'ampoule usagée et remplacez-la par une nouvelle ampoule compatible.

Comment ajuster le volume du son ?

Utilisez les boutons de volume sur la télécommande ou le panneau de contrôle du projecteur pour augmenter ou diminuer le volume.

Que faire si le son ne fonctionne pas ?

Vérifiez que le volume est augmenté et que le projecteur est correctement connecté à une source audio. Assurez-vous également que le mode audio est sélectionné correctement.

Comment nettoyer le filtre à air ?

Retirez le filtre à air du projecteur et nettoyez-le délicatement avec un aspirateur ou un chiffon doux. Remettez le filtre en place après nettoyage.

Où trouver le manuel d'utilisation du EPSON EMP-TW10H ?

Le manuel d'utilisation est généralement fourni avec le projecteur. Vous pouvez également le télécharger sur le site officiel d'Epson dans la section 'Support'.

MODE D'EMPLOI EMP-TW10H EPSON

Table des matières

Déballage du projecteur 34

Signification des symboles 34

Particularités 35

Avant d'utiliser le projecteur

Noms et fonctions des différentes parties du projecteur 36 Vue de l'avant/du dessus 36 Panneau de commande 36 Vue de l'arrière 37 Vue du dessous 37 Télécommande 38

Installation 40

Méthode d'installation 40 Distance de projection et taille de l'écran 40 Autres méthodes d'installation 41

Connexion du matériel

Connexion d'un ordinateur 42

Ordinateurs compatibles 42 Production d'images et de son depuis un ordinateur 43 Réglage des images générées par ordinateur 43

Menu de configuration

Utilisation des menus 44 Listes des fonctions 45

Dépannage

Lorsque vous suspectez un problème 48 Voyant Power 48 Voyant d'arrêt 48 Si les voyants n'indiquent rien d'util 49

Annexes

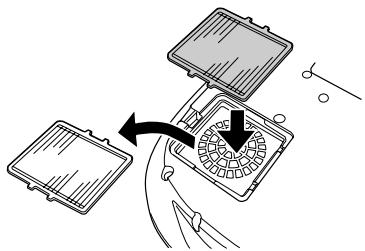

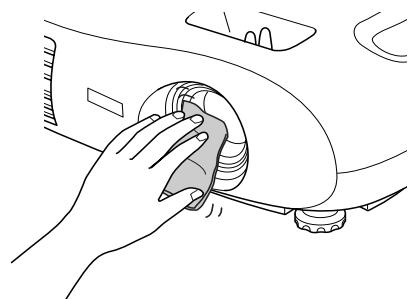

Nettoyage 52 Remplacement des pièces de consommation courante 53

Maintenance 52 Glossaire 56 Résolutions d'affichage prises en charge 58 Accessoires en option et consommables 60 61 Apparence 62 Index 63

Déballage du projecteur

Lorsque vous déballez le projecteur, vérifiez que vous disposez de tous les composants suivants. S'il manque des composants ou si vous ne disposez pas des composants requis, contactez votre revendeur.

Projecteur

Télécommande

Cordon secteur

Permet de brancher le projecteur sur une prise murale.

Adaptateur péritel RGB

Utilisez un cable PÉRITEL du commerce pour réaliser ces connexions afin de projector des images au format video RVB ou au format video en composantes.

Pieds en caoutchouc

A fixer lorsque vous installez le projecteur à l'envers.

Documentation

Guide de l'utilisateur (le présent guide) Consignes de sécurité/Conditions d'application de la garantie internationale Guide de référence rapide

Signification des symboles

!	Indique un risque de blessures ou d'endommagement de l'équipement si ces symboles sont ignorés.
	Indique des informations importantes liées au point abordé ou utiles à savoir.
	Indique les thèmes liés et les pages contenant des informations détaillées.
	Donne des définitions terminologiques. "Glossaire" P.56

Les termes "cette unité" et "ce projecteur", qui apparaissent dans ce manuel, peuvent aussi renvoyer aux accessoires fournis avec le projecteur et à d'autres produits disponibles en option.

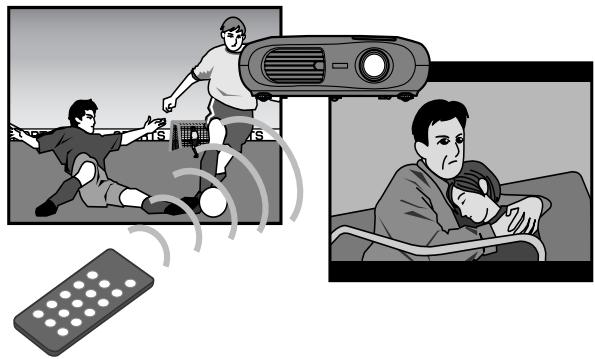

Mode couleurs

Vous pouvez sélectionner la qualité de l'image selon l'environnement de projection. La section "Sélection d'un mode couleurs" dans le Guide de référence rapide

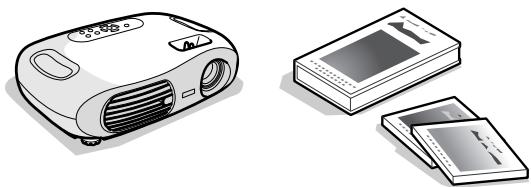

Compact et léger

Le projecteur, très compact, est facile à transporter.

Dimensions : 29,4 (P) × 40,2 (L) × 11,4 (H) cm

Poids : 3,6kg environ

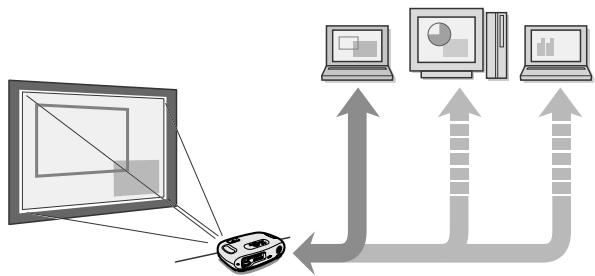

Ajustement auto (connexion à un ordinateur)

Le projecteur analyse l'ID de signal provenant de l'ordinateur auquel il est relié et effectue automatiquement les réglages nécessaires pour obtenir la meilleure qualité de projection possible. "Ajustement Auto (connexion ordinateur)" P.43

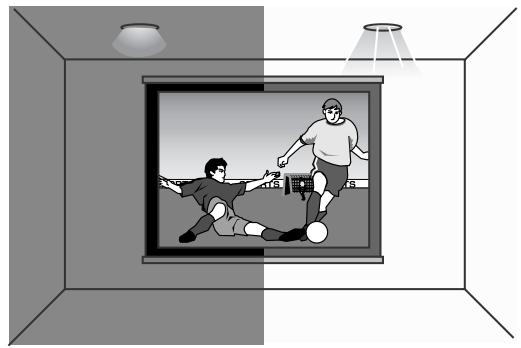

Qualité d'image éblouissante

Grâce à un affichage haute résolution et une haute brillance, le projecteur permet d'obtenir de belles images. Projection d'images nettes et détaillées, y compris en milieu ambiant éclairé.

Facilité d'utilisation

Les diverses fonctions du projecteur peuvent être utilisées facilement avec la télécommande :

• rappel de vos réglages favoris
• arrêt sur image

Vue de l'avant/du dessus

• Récepteur infrarouge de télécommande P.39

Reçoit les signaux de la télécommande.

grille de sortie d'air

• cache d'objectif

Mettez-le en place lorsque vous n'utilisez pas le projecteur pour protéguer l'objectif de la poussière et des chocs.

Panneau de commande P.36

• bague de mise au point © Guide de référence rapide

Permet d'effectuer la mise au point de l'image.

• bague de zoom

Guide de référence rapide Ajuste la taille de l'image projetée.

• pied avant (gauche)

Il y a un autre pied avant, du côté droit.

Sortez et rentrez-les pour ajuster l'angle de projection.

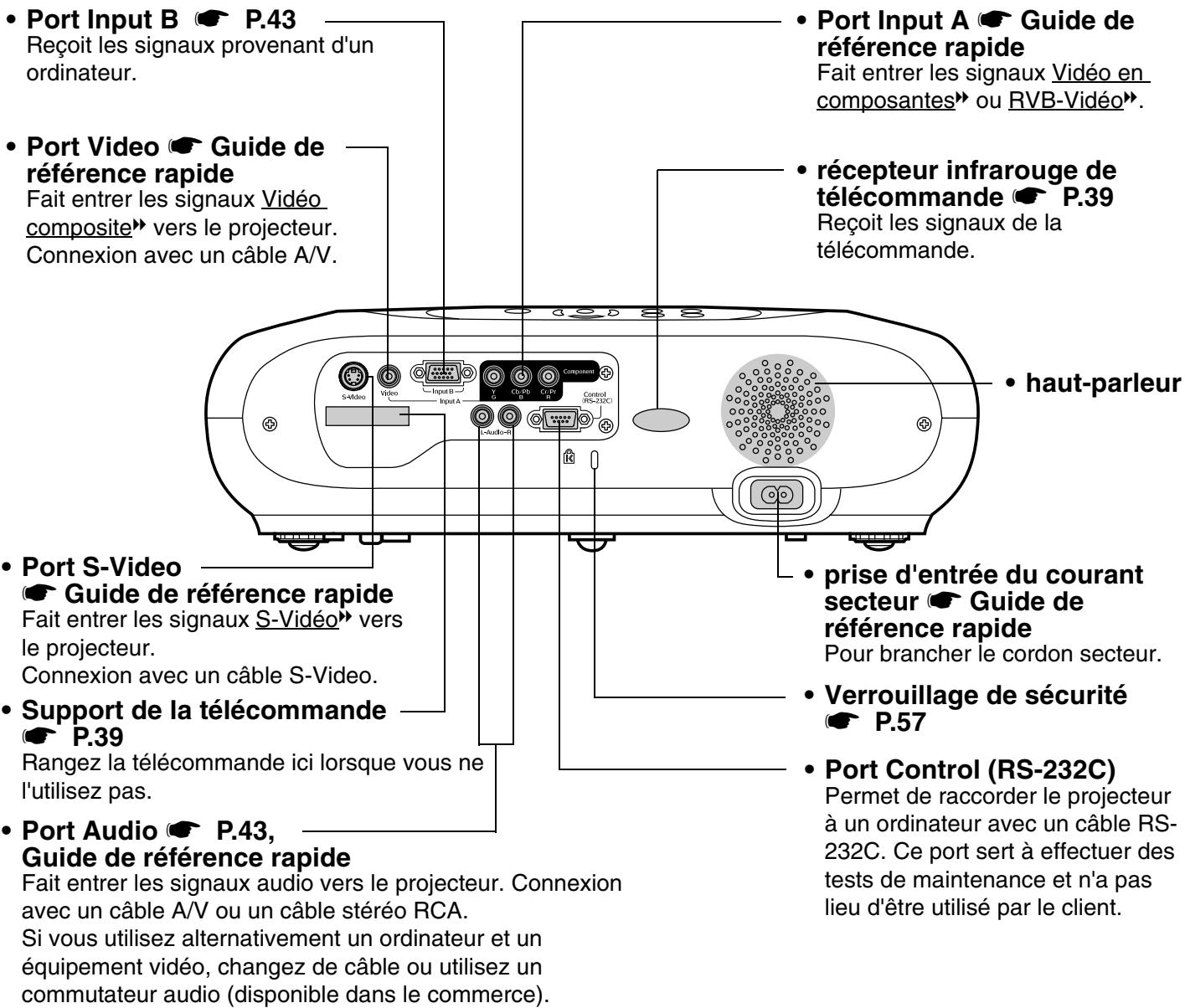

Panneau de commande

• Bouton [Power] Guide de référence rapide

Mets le projecteur sous tension ou hors tension.

Voyant Power P.48

Clignote ou s'allume dans différentes couleurs pour indiquer l'état de fonctionnement du projecteur.

Bouton [Esc] P.44

Boutons [▲][▼][←][▶] P.44

• [][]: boutons de volume Permettent de régler le volume.
• [□][□]: boutons de correction de la déformation trapézoidale Guide de réfé
• Bouton [Menu] P.44 Affiche ou masque les menus de configuration.

Bouton [Source] Guide de référence rapide

Sélectionne tour à tour la source d'entrée reliée au port Input A, au port S-Video et Video et au port Input B à chaque pression de la touche.

Voyant d'arrêtémentation P.48

Clignote ou s'allume dans différentes couleurs pour vous prévenir de problèmes affectant le projecteur.

• Bouton [←] P.44

Pour accepter un élément de menu ou passer à l'écran ou au menu suivant, lorsqu'un menu de configuration est affiché.

• Bouton [Aspect] Guide de référence rapide

Change le Rapport L/H de l'image projection.

Sert à arrêter la fonction en cours. Dans un menu de configuration, cette touche a pour effet d'afficher l'écran ou le menu précédent.

Vue du dessous

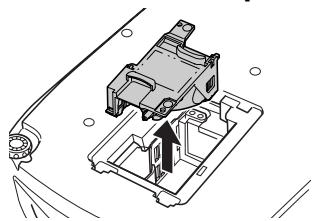

- Couvercle de la lampe P.54 Déposez ce couvercle pour replacer la lampe à l'intérieur du projecteur.

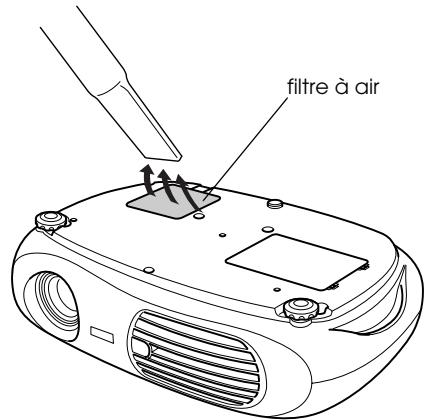

• Filtre à air (orifice d'entrée d'air) P.52, P.53 Empêche la poussière et les corps étrangers d'être aspirés à l'intérieur du projecteur. Ouvrez le couvercle pour changer le filtré à air.

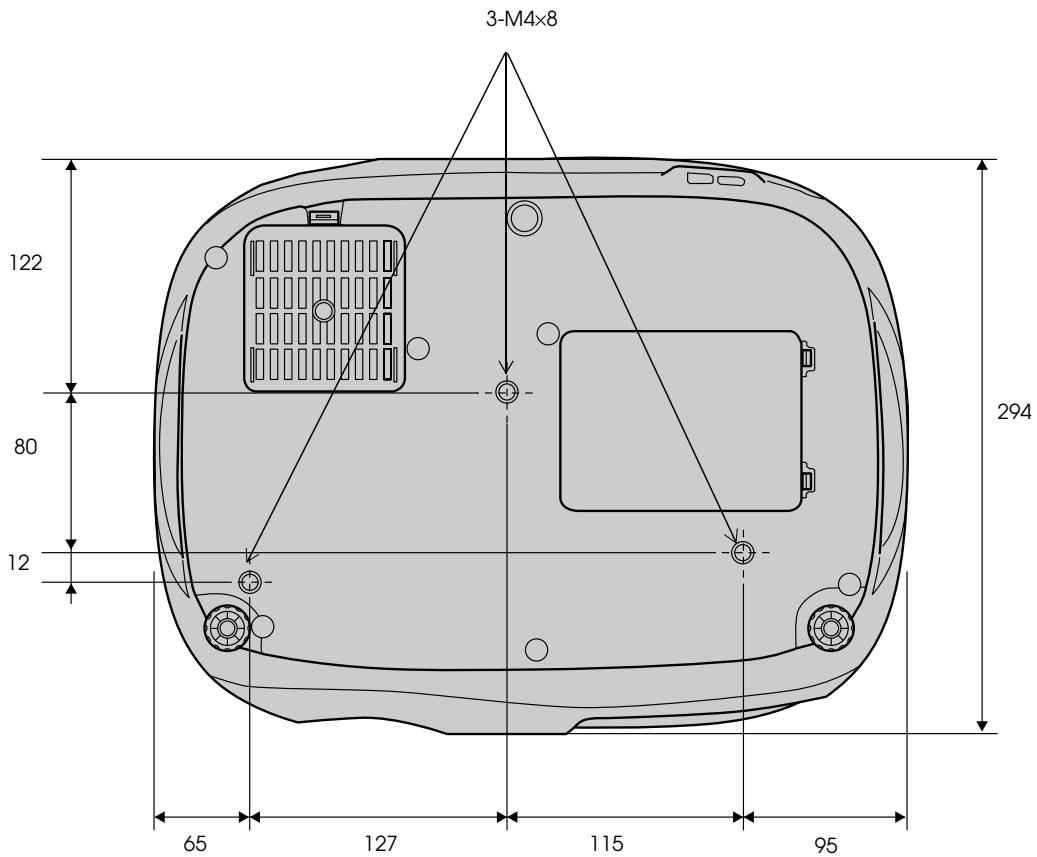

• Trous de montage pour bride (3 trous)

Pour suspendre le projecteur au plafond, installez ici la bride de montage en option.

• émetteur infrarouge de la télécommande transmit les signaux de la télécommande.
• Touches [Source] Guide de référence rapide [Input A/B]: commute sur le signal source du port Input A, ou celui du port Input B. [S-Video/Video]: passer de la source de signal au port S-Video et au port Video.
• Touche [Aspect] Guide de référence rapide Change le rapport largeur/hauteur de l'image projetée.
• Touches [▲][▼][<] [▶] P.44 Permet de sélectionner des éléments de menu et des valeurs de réglage.
• [T<][T>] : touches de volume Permettent de régler le volume.
• Touche [Menu] P.44 Affiche ou masque les menus de configuration.
• Touche [A/V Mute] Guide de référence rapide Coupe temporairement le son et l'image.
• Touche [Power] Guide de référence rapide Met le projecteur sous tension ou hors tension.
• Touche [Color Mode] Guide de référence rapide Permet de sélectionner le mode couleur désiré. Les différents modes couleur apparaissent tour à tour dans l'ordre suivant à chaque pression sur la touche : Dynamique, Salle de séauir, Thete et Noir théatreet.
• Touche [Memory] Guide de référence rapide Rappelle les réglages enregistrés en mémoire dans les menus de configuration.
• Touche [←] P.44 Pour accepter un élément de menu ou passer à l'écran ou au menu suivant, lorsqu'un menu de configuration est affiché.
• Touche [Esc] P.44 Sert à arrêter la fonction en cours. Dans un menu de configuration, cette touche a pour effet d'afficher l'écran ou le menu précédent.
• Touche [Auto] P.43 Ajuste automatiquement les signaux RVB analogiques d'ordinateur sur leurs réglages optimaux.
• Touche [Still] Guide de référence rapide Permet de figer à l'écran l'image projetée à partir d'un ordinateur ou d'une autre source vidéo.

Avant d'utiliser la télécommande

Retirez la languette isolante.

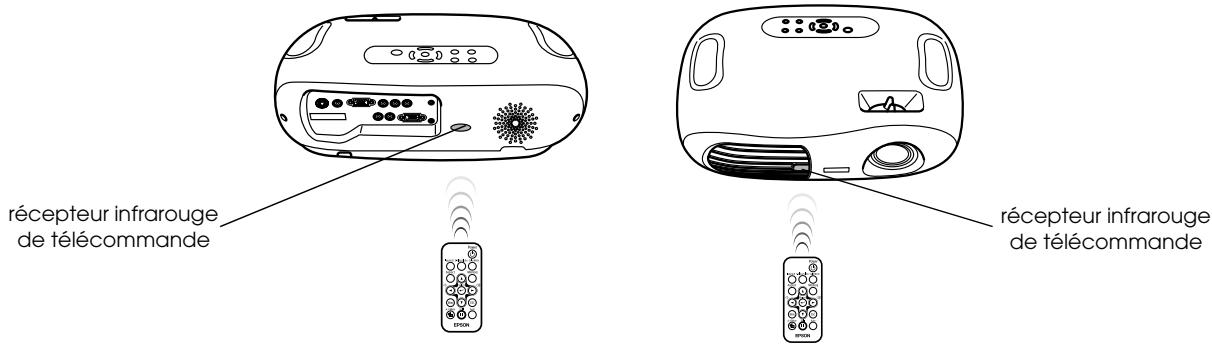

Utilisation de la télécommande

Dirigez la télécommande vers le récepteur infrarouge du projecteur.

Ne laissez pas la lumière directe du soleil ou d'un tube fluorescent frapper directement le récepteur infrarouge de télécommande sous peine de ne pas pouvoir utiliser la télécommande.

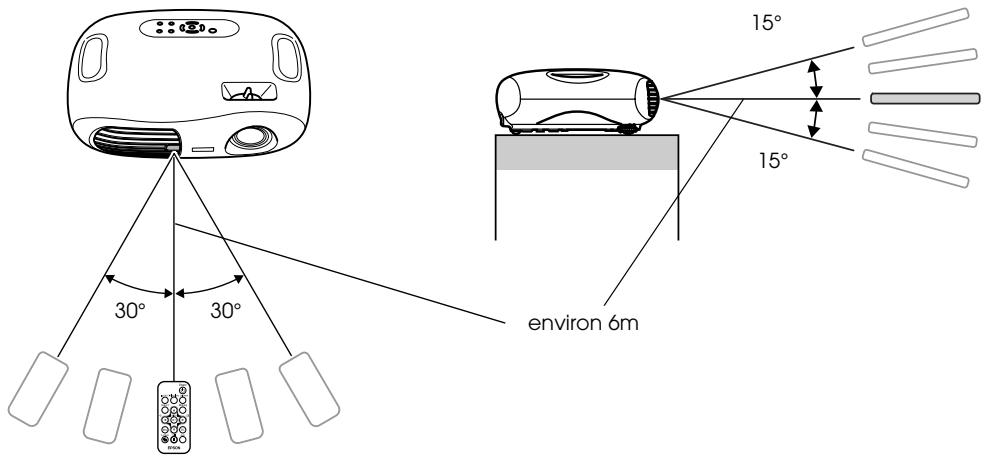

Portée

Portée : environ 6m. (parfois moins, selon les conditions.)

Angle d'utilisation: env. horizontalement, verticalement

• Le récepteur infrarouge de la télécommande, situé au dos du projecteur, peut aussi être utilisé dans les mêmes conditions.

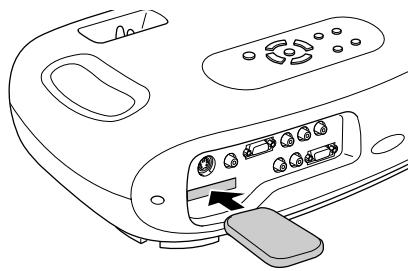

Rangement

Lorsque vous n'utilisez pas la télécommande, rangez-la dans le support prévu dans le projecteur.

Assurez-vous d'avoir lu le fascicule intitulé "Consignes de sécurité/Conditions d'application de la garantie internationale" avant de procéder à l'installation.

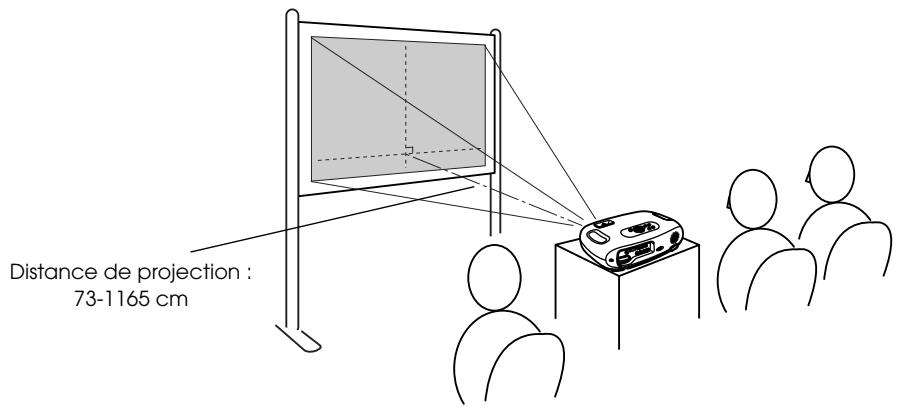

Méthode d'installation

Installez le projecteur à angle droit avec l'écran.

Distance de projection et taille de l'écran

20 cm minimum

16:9 Taille de l'écran cm	30"	40"	60"	80"	100"	200"	300"
	66 × 37	89 × 50	130 × 75	180 × 100	220 × 120	440 × 250	660 × 370
Distance de projection cm	73 – 114	98 – 153	149 – 231	200 – 309	251 – 387	504 – 776	758 – 1165

Les valeurs doivent servir de guides pour installer le projecteur.

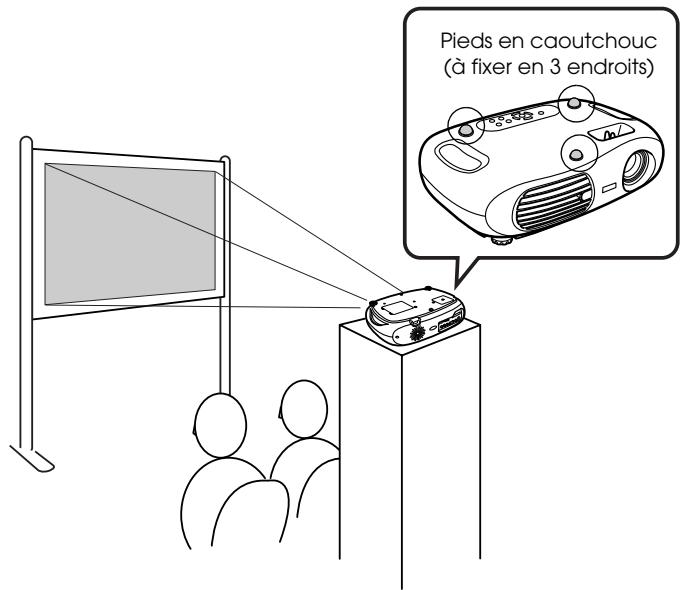

Projection à l'envers

Avant/Plafond

Fixez les pieds en caoutchouc fournis pour empêcher le panneau de fonctionnement d'entrer en contact avec la surface sur laquelle il repose.

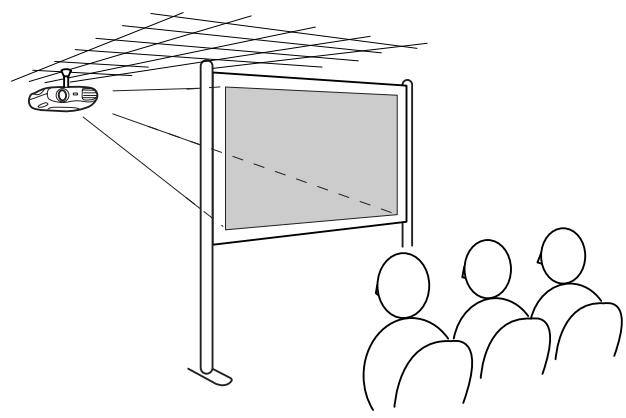

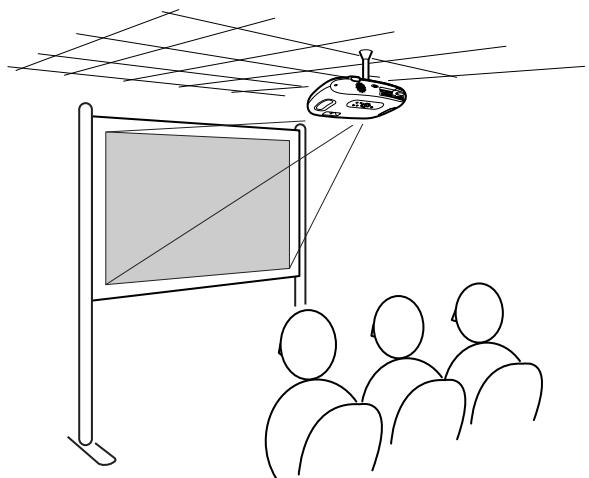

Projection du plafond/ rétroprojection

(avec un écran translucide)

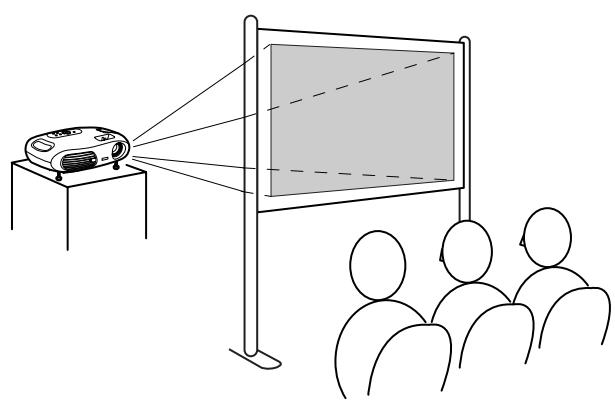

Projection par l'arrière

(avec un écran translucide)

La bride de montage optionnelle est nécessaire pour installer le projecteur au plafond. Veuillez contacter votre distributeur si vous souhaitez utiliser cette méthode, car un équipement spécial est nécessaire pour l'installation. "Accessoires en option et consommables" P.60 Évitez d'installer le projecteur dans un endroit très poussièrieux comme une chambre à coucher.

Lorsque vous souhaitez utiliser la rétroprojection ou la projection à partir du plafond, sélectionnez le mode approprié dans le menu de configuration "Réglage" → 'Ecran' → 'Projection'. "Menu Réglage" P.46

Voir le "Guide de référence rapide" pour des instructions sur la connexion à un équipement vidéo.

Avant de brancher :

• Coupe le courant du projecteur et de l'ordinateur. Vous risquez d'endommager le projecteur ou l'équipement vidéo si vous les branchez alors qu'ils sont sous tension.
• Vérifie les types de connecteurs. Vous risquez des endommagements si vous essayez d'insérer un connecteur dans le mauvais port.

Ordinateurs compatibles

Condition 1: l'ordinateur doit avoir un port de sortie de signal vidéo, tel qu'un port RVB, un port moniteur ou un port CRT.

Certains ordinateurs portables et PC à moniteur intégré peuvent ne pas être compatibles. Veuillez vous reporter au manuel de votre ordinateur pour en savoir plus.

Condition 2: la fréquence et la résolution d'affichage de l'ordinateur doivent correspondre à celles du projecteur. "Résolutions d'affichage prises en charge" P.58

Il vous faudra peut-être acheter un adaptateur séparé, selon la forme du port de votre ordinateur. Veuillez vous reporter au manuel de votre ordinateur pour en savoir plus.

Exemples d'installation

S'il s'agit d'un ordinateur portable ou d'un ordinateur à écran intégré, sélectionnez la sortie vidéo externe sur l'ordinateur.

Windows :

Appuyez longuement sur la touche [Fn], puis sur la touche numérique appropriée.

Effectuez le réglage du miroir ou la détection d'affichage.

Pour plus de détails sur la façon de procéder, reportez-vous à la documentation fournie avec votre ordinateur.

Win

Selon la version de Windows que vous utilisez, une boîte de dialogue peut s'afficher pour vous prévenir qu'un nouveau matériel d'affichage a été détecté. Suivez les instructions à l'écran pour continuer. En cas de problème, contactez le bureau le plus proche dont l'adresse est mentionnée à la section "Conditions d'application de la garantie internationale" du guide "Consignes de sécurité / Conditions d'application de la garantie internationale".

Win / Mac

• La projection de l'image d'ordinateur peut prendre quelques instants. • Selon l'ordinateur, le moniteur peut devenir vierge lorsqu'vous utilisez une sortie video externe sur l'ordinateur.

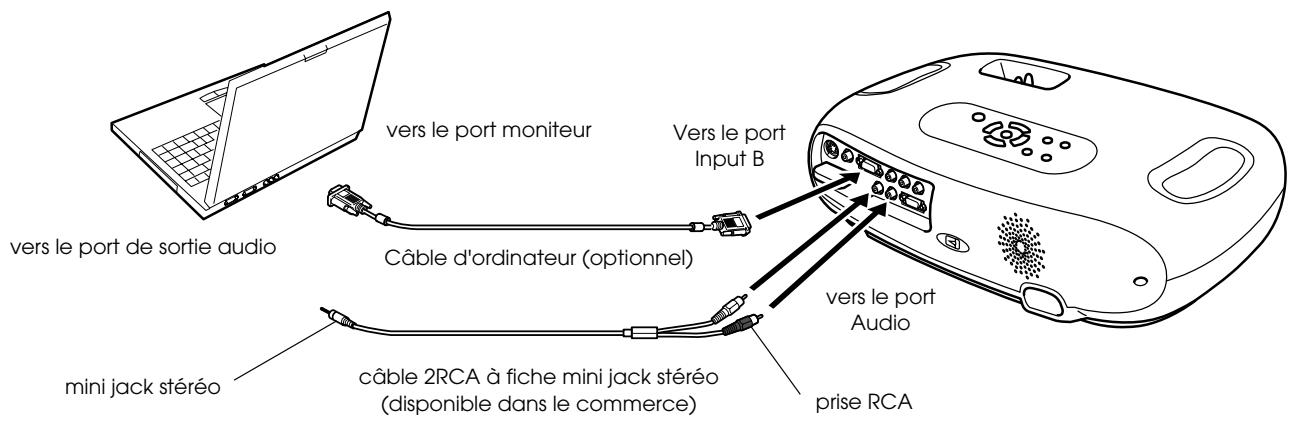

Production d'images et de son depuis un ordinateur

Si vous utilisez alternatively un ordinateur et un équipement vidéo, changez de câble ou utilisez un commutateur audio.

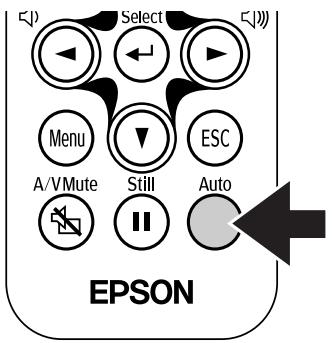

Ajustement auto (connexions ordinateur)

Le signal de l'ordinaire est analysé et les réglages suivants sont ajustés pour assurer une qualité d'image optimale.

• Vous pouvez régler l'option Ajustement Auto sur off dans le menu de configuration "Image" → "Ajustement Auto". (Le réglage par défaut est ON) ≈ "Menu Image" P.45
• Lorsque la fonction Ajustement Auto est désactivée, appuyez sur la touche [Auto] de la télécommande pour effectuer l'ajustement automatique.
• Si vous appuyez sur la touche [Auto] pendant la fonction Arrêt sur image ou lorsque le menu de configuration est affiché, l'affichage est arrêté et la configuration automatique est lancée.

Ajustez les réglages Alignment et Sync manuellement si la configuration automatique ne peut pas être effectuée. (Touche [Menu] → "Image" → "Qualité d'image" → "Alignment", "Sync.") "Menu Image" P.45

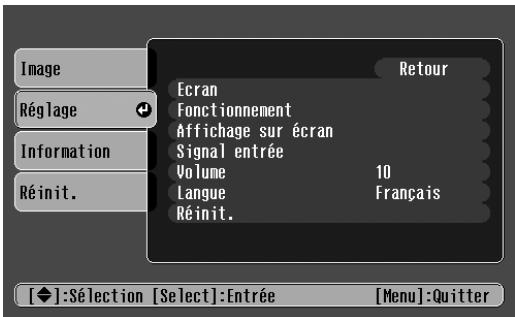

1 Appuyez sur la touche [menu].

Le menu principal de configuration s'affiche.

Menu principal

Sous-menu

3 Appuyez sur la touche [].

Le sous-menu s'affiche.

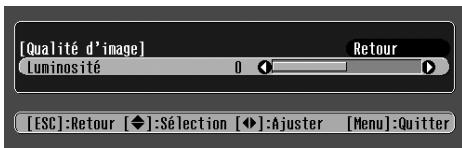

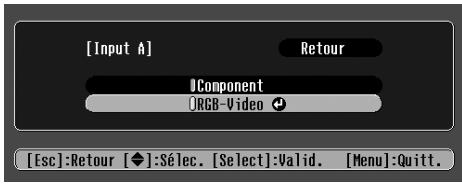

5 Les règles peuvent être modifiées comme suit :

(a) Appuyez sur la touche (▲) ou (▼) pour changer ces valeurs de réglage.

(b) Appuyez sur la touche (▲) ou (▼) pour sélectionner l'élément de menu. Appuyez sur la touche (←).

(vert) : élément actuellement régle.

(orange) : élément actuellement sélectionné. Appuyez sur la touche (←) pour confirmer la sélection.

Le repère s'affiche derrière chaque élément servant à effectuer un réglage ou menant à un sous-menu.

(c) Appuyez sur la touche («) ou («) pour sélectionner la valeur. Puis, appuyez sur la touche («).

(d) Appuyez sur les touches () () () () pour déplacer l'image.

6 Réglez les autres éléments de la même manière.

Appuyez sur la touche (Esc) pour retourner à l'élément précédent ou au menu, ou sélectionner "Retour".

Menu image

• Les fonctions du menu "Image" diffèrent selon le type de signal entrant.
• En l'absence de signal entrant, seule la fonction "Ajustement Auto" peut être réglée.

Vidéo (Vidéo/S-Video/Composantes)

RVB (RVB-Vidéo/RVB analogique)

Sous-menu		Fonction
Qualité d'image	Luminosité	Ajuste la luminosité de l'image.
	Contraste	Ajuste le contraste de l'image.
	Netteté	Ajuste la netteté de l'image.
	Saturation (Vidéo uniquement)	Permet d'ajuster l'intensité des couleurs.
	Teinte (Vidéo uniquement)	(l'ajustement n'est possible que lorsque les signaux entrants sont de type Vidéo en composantes ou NTSC) Ajuste la teinte de l'image.
	Temp. Couleur	Ajuste les couleurs lumineuses d'une teinte rouge vers une teinte blée.Des réglages plus faibles de la température des couleurs produit des couleurs plus rouges et des teintes plus douces.Des réglages plus élevés de la température des couleurs produit des couleurs plus bleues et des teintes plus appuyées.
	Couleur chair	Ajuste le niveau de vert.L'intensité des teintes vertes s'accentue lorsque la valeur de réglage est élevé et l'intensité des teintes rouges/violettes devient plus prononcée lorsque la valeur de réglage est faisible.
	Alignement(RVB uniquement)	Ajuste l'image lorsque des bandes verticales apparaissent à l'image.
	Sync.(RVB uniquement)	Permet d'ajuster l'image qui tremble, qui est floue ou brouillée.L'image peut aussi trembler ou être floue lors du réglage de la luminosité, du contraste, de la nette ou de la déformation trapézoidale.Les mêleurs résultats sont obtenus en réglant l'alignment avant la synchronisation.
Mode couleurs		Permet de corriger la vivacité des couleurs de l'image. Les réglages peuvent être mémorisés séparément pour chaque type de source (ordinateur ou vidéo). Sélectionnez l'un des 4 réglages de qualité selon l'environnement.Dynamique: Le meilleur réglage pour projeter des yeux vidéo. Vous pouvez obtenir une qualité d'image vivier même dans des endroits lumineux.Salle deSEDjour: Le meilleur réglage pour la projection d'émissions sportives, etc. Vous pouvez obtenir une qualité d'image TV, même dans la salle deSEDjour.Theatre: Le meilleur réglage pour regarder des films généralement lumineux. Les couleurs sont vivement exprimées sans pour autant diminuer la luminosité de la lampe.Noir théâtre: LeMLElreurglage pour regarder des films dans un endroitASFIRE: Le milleur réglage pour regarder des films dans un endroitASFIRE: Le milleur réglage pour regarder des films dans un endroitASFIRE: Le milleur réglage pour regarder des films dans un endroitASFIRE: Le milleur réglage pour regarder des films dans un endroitASFIRE: Le milleur réglage pour regarder des films dans un endroitASFIRE: Le milleur réglage pour regardERelles couleurs sont exprimées plus subtilement.
Mémoire		Permet d'enregistrer les valeurs de réglage des images.Sélectionnez "Mémoire1" ou"Mémoire2", puis appuyez sur le bouton [←] pour enregistrer les réglages actuels. Vous pouvez afficher les réglages enregistrés en appuyant sur le touche [Memory].
Ajustement Auto (RVB uniquement)		ON: lorsque la source d'entrée est commutée sur un signal d'ordinateur, le projecteur ajuste automatiquement l'image de manière optimale.OFF: l'Ajustement Auto est désactivé.
Réinit.		Réinitialise toutes les valeurs de réglage du menu "Image" (sauf pour "Mémoire") à leurs réglages par défaut.Appuyez sur la touche [←] et sélectionnez "Oui" à l'écran de confirmation qui s'affiche.Sélectionnez "Tout reinitialiser" pour restaurer tous les réglages de menu, comme l'image et le son, à leurs réglages par défaut. "Menu Réinit." P.47

Menu réglage

Sous-menu		Fonction
Écran	Position	Déplace la position de l'image verticalement et horizontallement. • Appuyez sur la touche [←] et effectuez le réglage à l'écran d'ajustement de position de l'image qui s'affiche.
	Caption zoom	Vous pouvez régler les valeurs uniquement après avoir sélectionné la fonction Aspect zoom. • Taille verticale : vous pouvez ajuster la taille verticale de l'image. • Position de zoom: vous pouvez ajuster les déplacements verticaux de l'image.
	Keystone	Corrige la déformation trapézoidal verticale de l'image. • Lors de la correction de la déformation trapézoidal, l'image projetée change de taille. • Si les images restent déformées après la correction de la déformation trapézoidal, réduisez le réglage de la nettement.
	Projection	• Avant : L'image s'affiche comme telle. Aucune inversion verticale/ horizontal n'a lieu. • Avant/Plafond : L'image s'affiche inversée verticalement. • Arrière : L'image s'affiche inversée horizontally. • Arrière/Plafond: L'image s'affiche inversée verticalement et horizontally.
	Niveau D'Instal.	Vous pouvez sélectionner l'un des deux niveaux de noir prédéfinis. Lorsque l'image source est un signal NTSC Video/S-Signal Video ou lorsqu'elle a été définie sur Input A ("Component").
Fonctionnement	Mise en arrêt différé	Permet de régler l'option d'économie d'énergie lorsque aucun signal n'entre. • Lorsqu'un intervalle de Mise en arrêt différé a été réglo, le projecteur entre en mode de Mise en arrêt lorsqu'aucune opération n'a été effectuee pendant la durée sélectionnée (5, 10 ou 30 minutes). La projection s'arrêt et le projecteur entre en mode veille après refroidissement. (Le voyant Power s'allume à l'orange). • La projection redémarre lorsque vous appuyez sur la touche [Power] du panneau de commande du projecteur ou de la télécommande.
	Controle parental	Active ou déactive le contrôle parental. Lorsque le contrôle parental est actisé, le projecteur n'est pas mis sous tension si vous n'appuyez pas sur la touche [Power] du panneau de commande et que vous ne la maintainez pas enforcée pendant au moins 3 secondes. (La télécommande fonctionne normalment.)
Affichage sur écran	Message	Lorsque cette option est sur "OFF", les messages tels que "Pas de Signal" et le nom de la source d'entrée ou du mode couleur sélectionné ne s'affichent plus. Les messages d'alerte tels que "Remplacez la lampe SVP." continuents à s'afficher.
	Couleur de fond	Règle la couleur d'arrière-plan sur le noir ou le bleu.
	Ecran démarrage	Cette option permet deCHOISIR si le logo "EPSON" doit s'afficher pendant la procédure de démarrage du projecteur.
Signal entrée	Signal Video	Sélectionne le système de couleurs du signal videoe entrant. (Les modifications de format du signal sont visibles uniquement lorsque la source d'entrée est de type Video/S-Video.)
	Input A	Vous pouvez sélectionner tour à tour les sources connectées à Input A. • Component : YCbCr#/YPbPr# • RGB-Video : PÜRITEL#, Sync. sur le vert
Volume		Permet de régler le volume
Langue		Sélectionne la langue dans laquelle les messages s'affichent. • Appuyez sur la touche [←] et sélectionnez la langue dans la liste qui s'affiche.
Réinit.		Réinitialise toutes les valeurs de réglage du menu "Réglage" (sauf pour "Contrôle parental", "Input A" et "Langue") à leurs séglages par défaut. • Appuyez sur la touche [←] et sélectionnez "Oui" à l'écran de confirmation qui s'affiche.

Menu information

Video/S-Video

Input A / Input B

En présence d'un signal vidéo en composantes entrant dans le port Input A, le taux de rafraîchissement et les infos sync ne sont pas affichés.

Sous-menu	Fonction
Durée de lampe	Affiche la durée totale de fonctionnement de la lampe. Entre 0 et 10 heures, "0H" est affchéé. Au-delà de 10 heures, la durée d'utilisation est affichée par incréments d'une heures.Lorsque la durée cumulée d'utilisation de la lampe atteint la durée appropriée, un message d'alerte s'affiche en rouge.* Si Noir théâtre a été utilisé continuèlement (environ 2900 heures)Si d'autres modes ont été utilisés continuèlement (environ 1900 heures)
Source	Affiche la source entrée en cours de projection.
Signal entrée(Input A/Input B uniquement)	Affiche les réglage de signal d'entrée.
Signal Vidéo(Video/S-Video uniquement)	Affiche le format du signal vidéo.
Résolution(Input A/Input B uniquement)	Affiche la résolution d'entrée.(ne s'affiche pas lorsque la source d'entrée est de type vidéo en composantes ou S-Viséo.)
Taux rafraîchi.(Input A/Input B uniquement)	Affiche la cadence de rafraîchissement(ne s'affiche pas lorsque la source d'entrée est de type vidéo en composantes ou S-Viséo.)
Info sync(Input A/Input B uniquement)	Affiche des informations concernant le signal d'image.Si vous avez des problèmes avec votre projecteur et que vous souhaitez contacter un revendeur Epson, indiquez à vous interlocuteur les informations affichées à l'écran.

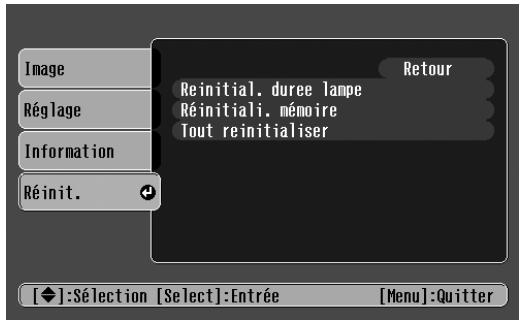

Menu réinit.

Sous-menu	Fonction
Réinitial. durée lampe	Remet à zéro la durée de fonctionnement de la lampe. Lorsque vous sélectionnez cette option, la durée totale de fonctionnement de la lampe est remise à sa valeur par défaut.
Réinitiali. mémoire	Réinitialise tous les régles stockés en Mémoire.
Tout réinitialiser	Remet à zéro tous les éléments des menus de configuration à leurs régles par défaut. • Appuyez sur la touche [←] et Sélectionnez "Oui" à l'écran de confirmation qui s'affiche. • Sélectionnez "Réinit." dans un menu individuel pour ne remettre à zéro que les régles correspondant aux éléments de ce sous-menu. • Les régles "Mémoire", "Contrôle parental", "Input A", "Langue" et "Durée de lampe" ne sont pas remis à zéro.

Vérifiez d'abord les voyants du projecteur. Le projecteur est équipé de deux voyants qui vous informent de l'état de fonctionnement du projecteur.

Voyant Power

Voyant d'alarme

Voyant power

allumé

clignotant

• Si l'indicateur est éteint, l'alimentation secteur n'est pas mise.

Signification	Cause/Solution
Orange	Mode veille (Cecì n'est pas une erreur) Ne débranchez le cordon secteur que lorsque le projecteur est dans cet état. Appuyez sur la touche [Power] pour lancer la projection.	Guide de référence rapide
Orange	Refroidissement® en cours (Cecì n'est pas une erreur) • Veuillez attendre. La période de refroidissement dure environ 20 secondes. • Le projecteur émet des deux bips et indique que le refroidissement est terminé. • Il n'est pas possible de faire fonctionner la touche [Power] pendant le refroidissement. Appuyez à nouveau sur la touche Power lorsque le refroidissement est terminé.
Vert	Projection en cours (Cecì n'est pas une erreur)
Vert	Préchauffage en cours (Cecì n'est pas une erreur) Veuillez attendre. La durée du préchauffage est d'environ 40 secondes. Lorsque le préchauffage est terminé, le voyant passée de vert clignotant à vert fixe.

Voyant d'advertisement

allumé

clignotant

• Non éclairé dans des conditions d'utilisation normales.

Signification	Cause/Solution
Rouge ●	Haute température interne (surchauffe) La lampe s'était automatiquement et la projection s'arrête. Attendez environ 5 minutes sans utiliser le projecteur. Àprouès un délié d'environ 5 minutes, débranchez la fiche du cordon secteur, puis vérifie les points suivants: · Veillez à ce que le filtré à air et la grille de sortie d'air soient suffisamment dégagés et que le projecteur ne soit pas contre un mur. · Si le filtré à air est sale, nettoyez-le. Au moment où vous rebranchez la fiche du cordon secteur, le projecteur revient à son état antérieur. Appuyez sur la touche [Power] du projecteur ou de la télécommande pour le remettre en marche.	P.40 P.52
Rouge ● (intervalles de 0,5 seconde)	La lampe présente un problème · Débranchez le cordon secteur de la prise de courant. Retirez la lampe du projecteur et vérifie si celle-ci n'est pas brisée. Si elle n'est pas brisée, réinstallée-la. Rebranchez ensuite le cordon secteur et appuyez sur la touche [Power] du projecteur ou de la télécommande pour rallumer le projecteur. · Si la lampe est brisée, veuillez contacter votre distributeur ou le bureau le plus proche dont l'adresse est donnée à la page "Conditions d'application de la garantie internationale" dans le guide "Consignes de sécurité/Conditions d'application de la garantie internationale" (Aucune projection n'est possible tant que la lampe n'a pas été replacée). · Assurez-vous de réinstaller la lampe correctement et de bien referrer le couvercle de la lampe. En cas de montage incorrect de la lampe ou de son couvercle, la lampe ne s'allumera pas.	P.54
Rouge ● (intervalles de 1 seconde)	Problème interne Cessez d'utiliser votre projecteur, débranchez-le de sa prise de courant, puis adressez-vous à votre distributeur ou au plus propre bureau dont l'adresse figure à la page "Conditions d'application de la garantie internationale" dans le guide "Consignes de sécurité/Conditions d'application de la garantie internationale".
Signification	Cause/Solution	©
Orange	Refroidissement à haute vitesse en cours (Il ne s'agit pas d'une anomalie, cependant si la température monte à nouveau excessivement, la projection s'arrête automatiquement.) Installes le projecteur dans un endroit bien ventilé, en veillant à ce que son filtré à air et sa grille de sortie d'air soit suffisamment dégagés. Nettoyez le filtré à air.	P.40 P.52

• Si le projecteur ne fonctionne pas normalement alors que les voyants semblent indiquer que tout est normal, reportez-vous à la section suivante intitulée "Si les voyants n'indiquent rien d'utile".
• Si un voyant apparait dans un état qui ne figure pas dans le tableau, adressez-vous à votre distributeur local ou au bureau le plus proche dont vous trouverez l'adresse
• Si votre projecteur continue à surchauffer alors que vous avez vérifié les points ci-dessus, cessez d'utiliser le projecteur, débranchez-le et faites-le réparer par votre distributeur ou le bureau le plus proche dont l'adresse est donné

Aucune image n'apparaît (aucun affichage)

• Tente-t-on d'éteindre puis de rallumer immédiatement le projecteur?

Vous ne pouvez pas commencer de nouvelle projection pendant au moins une minute après la fin de la projection, même si vous appuyez sur la touche [Power] du panneau de commande ou de la télécommande. Laissez le projecteur se refroidir complètement avant de commencer une nouvelle projection.

• Avez-vous réglé un intervalle de Mise en arrêt différé (5, 10 ou 30 minutes)?

Lorsqu'un intervalle de Mise en arrêt différé a été réglé, la lampe s'éteint au bout d'un moment (5, 10 ou 30 minutes, selon le réglage), si aucune opération n'est effectuée. Le voyant Power s'allume alors à l'orange.

• Le réglage Luminosité de l'image est-il correct?

Réglez la luminosité comme suit. [Menu] touche "Image" "Qualité d'image" "Luminosité".

L'image projetée est-elle entièrement noire?

Certaines images sont noires, comme cela arrive souvent avec les programmes économiseurs d'écran.

• Y a-t-il un signal vidéo sur une entrée du projecteur?

Vérifiez si un signal d'image est présent. Réglez l'option "Message" sur "ON" dans le menu de configuration "Réglage" → "Affichage sur écran" → "Message", pour afficher les informations concernant le signal d'image.

Aucune image n'apparaît (mais les messages apparaissent)

得分	评卷人

Pas de signal

• La source d'entrée est-elle correctement sélectionnée?

Appuyez sur la touche [Source] du panneau de commande jusqu'à ce que la source d'entrée souhaitée soit sélectionnée. Pour la télécommande, appuyez sur la touche [Input A/B] ou la touche [S-Video/Video].

• Les cables sont-ils connectés correctement?

Vérifiez si les câbles sont correctement connectés. En fonction de l'équipement utilisé, il est possible que vous deviez régler certains paramètres sur le matériel vidéo. Reportez-vous au guide de l'utilisateur de votre équipement vidéo.

• La sortie vidéo externe a-t-elle été sélectionnée sur l'ordinateur?

S'il s'agit d'un ordinateur portable ou d'un ordinateur à écran intégré, sélectionnez la sortie vidéo externe sur l'ordinateur.

Connexion d'un ordinateur portable P.42

L'image est floue (pas nette)

L'images sont floues - Une partie de l'image est floue L'image entière est floue

• Le projecteur se trouve-t-il à une distance correcte de l'écran? L'objectif est-il sale?
• De la buée s'est-elle formée sur l'objectif?

La distance de projection optimale est comprise entre 73 et 1 165 cm. Placez le projecteur à une distance comprise entre ces limites. "Méthode d'installation" P.40 "Nettoyage de l'objectif" P.52

Sortir le projecteur d'un endroit froid pour le réchauffer brusquement peut produire de la buée sur les lentilles de l'objectif, ce qui peut rendre les images floues. Laissez le projecteur se réchauffer doucement dans la pièce pendant environ une heure avant de l'utiliser, afin qu'il puisse avoir le temps d'atteindre la température ambiante. Si de la buée s'est déjà formée sur les lentilles de l'objectif, éteignez le projecteur et attendez que celle-ci s'évapore spontanément.

• La mise au point a-t-elle été réglée correctement?

Tournez la bague de mise au point pour ajuster la netteté.

L' image est déformée/l' image est brouillée

Utilisez-vous un câble de rallonge? - Les câbles sont-ils correctement connectés?

Avec un cable de rallonge, des interférences électriques peuvent affecter les signaux. Vérifiez si les câbles sont correctement connectés. Des interférences peuvent se produire si les câbles ne sont pas correctement connectés.

Seule une partie de l'image apparait (petite ou grande)

• Le réglage "Rapport L/H" a-t-il été sélectionné correctement?
• Le réglage "Position" de l'image est-il correct?

Appuyez sur la touche [Aspect] pour modifier le rapport hauteur/largeur. La section "Modification du rapport largeur/hauteur" dans le Guide de référence rapide

Utilisez la commande "Réglage" → "Écran" → "Position" pour ajuster la position de l'image.

• La lampe a-t-elle besoin d'être remplacée?
• Ajustez chaque réglage des menus suivants. [Menu] touche → "Image" → "Qualité d'image"
• Les câbles sont-ils correctement connectés?

Lorsque la lampe approche de sa fin de vie, les couleurs perdent de leur fraîcheur et l'image s'assombrit sensiblement. Remplacez la lampe si c'est le cas. "Périodicité de remplacement de la lampe" P.54 "Contraste", "Temp. Couleur", "Saturation", "Teinte", "Luminosité"

Si les câbles reliés à l'équipement vidéo en composante ne sont pas correctement connectés, certaines couleurs ne peuvent pas être affichées.

La lampe a-t-elle besoin d'être replacée?	Lorsque la lampe approche de sa fin de vie, les couleurs perdent de leur fraîcheur et l'image s'assombrit sensiblement. Remplacez la lampe si c'est le cas. "Périodicité de replACEMENT de la lampe" P.54
Ajustez chaque réglage des menus suivants. [Menu] touche → "Image" → "Qualité d'image"	"Luminosite", "Contraste"

Pas de son

?	• Le volume a-t-il été régé sur le paramètre minimal?	Réglez le volume à l'aide de la télécommande ou du panneau de commande.
	• La source audio est-elle connectée correctement?	Reliez l'équipment utilisé au port Audio avec un cable audio.
	• Is the connected Video equipment in playback mode?	Turn on the power to the connected equipment and press the play button.

La télécommande ne fonctionne pas

?	• Le capteur infrarouge du projecteur qui recoit les signaux de la télécommande est-il exposé aux rayons directs du soleil ou d'une forte lampe fluorescente?	"Utilisation de la télécommande" P.39
	• La télécommande est-elle trop éloignée du projecteur?	La portée maximale de la télécommande est d'environ 6 m.
	• Pointe-t-on l'émetteur infrarouge de la télécommande vers le capteur infrarouge du projecteur lors de l'utilisation de la télécommande?	L'angle de fonctionnement de la télécommande est d'environ ±30½° horizontally et d'environ ±15½° verticallement.
	• La languette de plastique isolante de la pile a-t-elle esté retiree?	Retirez la languette isolante.
	• La pile est-elle usée?	"Remplacement de la pile" P.53

Impossible d'arrêter le projecteur (en appuyant sur la touche (power))

OFF

• Levoyant Power reste à l'orange.

Ce projecteur est conscience pour que levoyant Power resté allumé après sa mise hors tension. Levoyant Power s'éteint lorsqu'lon débranche le cordon secteur.

Le projecteur ne sera pas mis sous tension

• Le projecteur n'est pas mis sous tension, même lorsque vous appuyez sur la touche [Power] du panneau de commande.

Le contrôle parental est-il activé ? Appuyez et maintenez enforcée la touche [Power] pendant au moins 3 secondes pourmettre le projecteur sous tension.

Assurez-vous d'avoir lu le fascicule intitulé "Consignes de sécurité/Conditions d'application de la garantie internationale" avant de poursuivre.

Nettoyage

Nettoyez votre projecteur s'il est devenu sale ou si la qualité des images projetées commence à se dégrader.

Nettoyage du filtre à air

En gardant le projecteur à l'horizontal, aspirez la poussière du filtre à air avec un aspirateur.

Si de la poussière s'accumule dans le filtre à air (orifice d'entrée d'air), la température interne du projecteur peut augmenter. Cette augmentation de la température peut engendrer des problèmes de fonctionnement et raccourcir la durée de vie du bloc optique.

Nous vous recommandons de nettoyer cette pièce au moins une fois tous les trois mois. Si le projecteur est utilisé dans un environnement particulièrement poussiéreux, procédez à ce nettoyage plus souvent.

Si le filtre à air est difficile à nettoyer ou s'il est cassé, remplacez-le. Contactez votre distributeur pour obtenir un nouveau filtre à air.

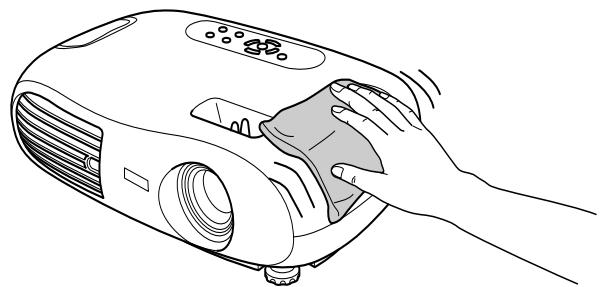

Nettoyage de l'extérieur du projecteur

Nettoyez l'extérieur du projecteur en l'essuyant doucement avec un chiffon.

Si le projecteur est particulièrement sale, humidifiez votre chiffon avec de l'eau et une petite quantité d'un détergent au pH neutre, en veillant à bien essorer votre chiffon avant de vous en servir pour essuyer l'extérieur du projecteur. Essuyez ensuite à nouveau l'extérieur du projecteur avec un chiffon doux et sec.

N'utilise pas de substance volatile telle que de la cire, de l'alcool ou un solvant pour nettoyer l'extérieur du projecteur. Ces matières pourraient déformer la coque du projecteur ou dissoudre sa couche de surface.

Nettoyage de l'objectif

Utilisez un pinceau soufflant du commerce ou bien du papier optique pour essuyer délicatement la lentille de l'objectif.

Ne frottez pas l'objectif avec un matériel abrasif, et protégez-le des chocs, car il s'agit d'une pièce fragile.

Remplacement du filtre à air

(filtre à air : ELPAF04)

Le remplacement du filtre à air peut se faire même si le projecteur est fixé au plafond.

1. Eteignez le projecteur, attendez la fin de la période de refroidissement et débranchez le cordon secteur du projecteur.

Le refroidissement prend environ 20 secondes.

Placez votre doigt dans le loquet et soulevez le couvercle. Sortez le filtre à air en le tirant vers le haut.

3 Remplacez le filtre à air par un filtre neuf.

Retirez l'ancien filtre à air et installez à sa place un filtre à air neuf. Il ne doit pas y avoir d'espace entre le filtre à air et la grille en plastique.

4 Replacez le couvercle du filtre à air. Insérez d'abord les languettes, puis appuyez sur le côté opposé jusqu'au clic.

Observez la réglementation locale en vigueur concernant les déchets lorsqu'vous jetez des filtres à air usagés.

Remplacement de la pile

(Pile de rechange: 1 × pile lithium CR2025)

Conservez les piles hors de portée des enfants pour éviter tout risque d'accidents. Si un enfant avale une pile, rendez-vous chez votre médecin immédiatement.

Extrayez le tiroir porte-pile.

Poussez la languette du tiroir porte-pile vers l'intérieur, puis sortez le tiroir porte-pile.

2 Retirez l'ancienne pile et remplacez-la par une nouvelle.

Le côté (+) est marqué sur le porte-pile : veillez à installer la nouvelle pile à l'endroit.

3 Remettez le tiroir porte-pile en place.

Enoncez-le jusqu'au déclic.

Observez la réglementation locale en vigueur concernant les déchets lorsque vous jetez des piles usagées.

Périodicité de remplacement de la lampe

• Il est temps de remplacer la lampe quand le message "Remplacez la lampe SVP" s'affiche dans le coin inférieur gauche de l'écran au début de la projection et pendant 30 secondes.
• Il est également temps de changer la lampe lorsque le voyant d'avisement clignote à une fréquence de 0,5 seconde.

• La date à laquelle le message invitant à remplacer la lampe apparait varie selon le mode couleur utilisé. Si Noir théâtre a été utilisé continuellement (environ 2900 heures) Si d'autres modes ont été utilisés continuellement (environ 1900 heures)
• Lorsque le message est affiché, remplacez la lampe aussi vite que possible.
• Si vous continuez à utiliser la lampe au-delà de cette période, elle risque d'exploser.
• Certaines lampes s'arrêtent de fonctionner avant même l'apparition du message d'alerte. Il est donc conseillé d'avoir une lampe de remplacement au cas où cela arriverait.
• Vous pouvez acheter les lampes de remplacement chez le distributeur le plus proche.

Remplacement de la lampe

(Lampe de remplacement : ELPLP29)

• Attendez que la lampe ait refroidi suffisamment avant d'ouvrir le couvercle de la lampe. Il faut compter une heure pour que la lampe soit suffisamment froide.
• Lorsque la lampe est brisée, remplacez-la ou demandez l'avis de votre distributeur. Si vous remplacez vous-même la lampe, prenez garde aux bouts de verre.

1 Eteignez le projecteur et attendez la fin de la période de refroidissement. (environ 20 secondes)

Débranchez le cordon secteur et attendez que la lampe refroidisse. (environ 1 heure)

2 Ouvrez le couvercle de la lampe.

Soulevez le couvercle de la lampe en plaçant vos doigts dans les loquets et en poussant vers le haut.

5 Installez la nouvelle lampe.

Appuyez sur la lampe jusqu'au déclic, puis vissez les deux vis de fixation.

6 Remplacez le couvercle de la lampe.

Insérez d'abord les languettes, puis appuyez sur le côté opposé jusqu'au déclic.

• Installez correctement la lampe. Si vous retirez le couvercle de la lampe, celle-ci s'éteint automatiquement par mesure de précaution. La lampe ne s'allume pas si elle ou son couvercle n'est pas installé(e) correctement.
• Après le remplacement de la lampe, assurez-vous de réinitialiser la durée de fonctionnement de la lampe.
• L'ampoule contient du mercure. Observez la réglementation locale en vigueur concernant les déchets lorsque vous jetez des lampes.

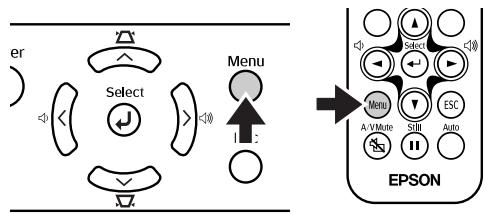

Remise à zéro du compteur d'heures d'utilisation de la lampe

Le projecteur intègre un compteur qui comptabilise les heures d'utilisation de la lampe. Lorsque ce temps d'utilisation cumulé atteint une certaine valeur, le message d'avertissement suggérant de remplacer la lampe s'affiche à l'écran. Il est donc important de remettre ce compteur à zéro dans le menu de configuration, à chaque fois que vous remplacez la lampe par une lampe neuve.

Ne remettez pas ce compteur à zéro si vous n'avez pas changé la lampe. Sinon, la durée d'utilisation de la lampe affichée ne sera pas correcte.

3 Utilisez les touches [][] pour sélectionner "oui", puis appuyez sur la touche [].

Le nombre d'heures d'utilisation de la lampe est alors remis à zéro.

Ce glossaire contient les définitions des termes complexes utilisés dans ce manuel ou des termes qui ne sont pas expliqués dans le corps du manuel. Il existe dans le commerce des publications contenant des précisions supplémentaires sur ces sujets.

Alignement	Les signaux émis par les ordinateurs ont une fréquence spécifique. L'image produit ne sera pas debonne qualité si la fréquence du projecteur ne coïncide pas avec la fréquence de l'ordinateur. L'action d'aligner les phases de ces signaux (le nombre de créés et de creux dans le signal) est appelée "alignment". Si l'alignment n'est pas bien effectué, de larges bandes verticales apparaîtront sur les images projétées.
Balayage entrelacé	Chaque écran est divisé en fines lignes horizontales qui s'affichent en série partant de la gauche vers la droite et du haut vers le bas. Cette méthode de balayage de l'image, où les lignes numérotiées paires et les lignes numérotiées impaires s'affichent alternativement, s'appelle Entrelacement.
Balayage progressif	Méthode de balayage d'image dans laquelle chaque image instantanée est entièrement balayée de haut en bas pour former une image individuelle complète.
Contraste	La différence entre les zones claires et les zones sombres d'une image peut être augmentée ou diminuée pour faire ressortir ou au contraire adoucir du texte ou des images. C'est ce réglage que l'on appelle "contraste".
Dolby digital	Format audio développé par les laboratoires Dolby Laboratories. Alors que la stéreo normale est un format à 2 voies qui requiert donc au moins deux haut-parleurs, le Dolby numérique est un format à 6 voies (ou 5,1 voies) qui ajoute à ces deux haut-parleurs un haut-parleur central, deux haut-parleurs arrêté et un haut-parleur de basses (sub-woofer).
HDTV	Abréviation de High-Definition Television se référant aux systèmes de haute définition satisfaisant les conditions suivantes.Résolution verticale de 750p ou 1125i ou plus(p=Balayage progressif), i=Balayage entrelacéRapport largeur/hauteur de 16:9Dolby digitalRéception et lecture (ou sortie)audio
Mode Squeeze	Méthode de compression et d'enregistrement des images grand écran 16:9 sur un logiciel video en tant qu'images 4:3.Lors de la projection en mode Squeeze, les images repassent à leur format initial 16:9.
PÉRITEL	Un connecteur rectangulaire à 21 broches pour la transmission de signaux audio et video entre des équipements TV, VTR et AV. RVB, S-Video/Video en composantes et deux canaux audio peuvent être transmis.
Rapport L/H	Rapport entre la largeur de l'image et sa hauteur. Les images représentant un rapport L/H de 16:9 sont appelées "à grande largeur d'écran". Le rapport L/H des images standard est de 4:3.
Refroidissement	Processus servant à refroidir la lampe du projecteur qui a chauffé pendant une projection. Elle s'excute automatiquement dès que l'on appuie sur la touche [Power] du panneau de commande du projecteur ou de la télécommande pour éteindre le projecteur. Ne débranchez pas le projecteur pendant la période de refroidissement. Si la période de refroidissement est interrompue, la chaleur de la lampe est piégée à l'intérieur du projecteur, ce qui peut réduire la durée de vie de la lampe et provoquer un dysfonctionnement du projecteur.
RVB-Video	Terme utilisé pour déscrie un signal video féquement émis vers les moniteurs d'ordinateur. RVB-Video est constitué d'impulsions électriques représentant les intensités des trois couleurs primaires de la lumière (rouge, vert et bleu). Une quatrième ou une cinquième impulsion transporte des informations sur la synchronisation.
SDTV	Abréviation de Standard Definition Television. Se refère aux systèmes de télévision standard qui ne satisfont pas aux conditions de télévision haute définition.
SVGA	Type de signal videoe Presentsant une résolution de 800 points (horizontaux) par × 600 points (verticaux), utilisé par les ordinateurs compatibles IBM PC/AT.
Sync.(Synchronisation)	Les signaux émis par les ordinateurs ont une fréquence spécifique. L'image produit ne sera pas debonne qualité si la fréquence du projecteur ne coïncide pas avec la fréquence de l'ordinateur. L'action d'aligner les phases de ces signaux (la position relative des créés et des creux dans le signal) est appelée "synchronisation". Si les signaux ne sont pas synchronisés, l'image peut devenir tremblante, flouce ou déformée horizontally.
S-Viséo	Signal video composé d'une composante de luminosité/luminance video et de composantes de couleurs fournies sous la forme de signaux distincts, de façon à fournir une(Meilleure qualité d'image. Ces images sont donc formées à partir de deux signaux indépendants : Y(signal de luminance) et C (signal de couleur).
Taux rafraîché.	Les points lumineux des écrans ne conservent une même luminosité et une même couleur que pendant un temps très court. Pour cette raison, l'image doit être balayée de nombreuses fois par seconde pour rafraîchir les points lumineux. Le nombre d'opérations de rafraîchissement par seconde est appelée "taux ou cadence de rafraîchissement" et s'exprime en hertz (Hz).
Temp. Couleur	Température d'un objet émettant de la日上午. Si la température des couleurs est élevé, celles-ci tendent à tirer vers le bleu. Si la température des couleurs est moins grande, celles-ci tendent à tirer vers le rouge.
Verrouillage de sécurité	Dispositif consistant en un trou pratiqué dans le boîtier du projecteur, dans lequel on passé un cable antivol (non fourni) pour attacher le projecteur à une table ou à une poutre. Ce projecteur est compatible avec le système Microsaver Security System fabriqué par Kensington.
VGA	Type de signal video représentant une résolution de 640 points (horizontal) par × 480 points (verticals),utilisé par les ordinateurs compatibles IBM PC/AT.
Vidéo composite	Signal de video standard (NTSC, PAL, SECAM) qui représenté le mélange d'un signal de luminosité et des signaux de couleurs. La vidéo composite consiste en un signal de portuse Y (signal de luminance) et un signal chromatique (couleur), combinés au signal de barre de couleur.
Vidéo en composantes	Signal video composé d'une composante de luminosité/luminance video et de composantes de couleurs fournies sous la forme de signaux distincts, de façon à fournir une(Meilleure qualité d'image. En mode TV haute définition (HDTV), il s'agit d'un signal d'image composé en fait de trois signaux indépendants : Y (signal de luminance), Pb et Pr (signal en différences de couleur).
XGA	Type de signal video représentant une résolution de 1024 points (horizontal) par × 768 points (verticals),utilisé par les ordinateurs compatibles IBM PC/AT.
YCbCr	Signal de porteuse contenu dans le signal de mire en barres de couleurs utilisé dans la diffusion moderne d'images de télévision (NTSC). Son nom se décompose en Y (signal de luminance) et en CbCr (signaux chromatiques (de couleur)).
YPbPr	Signal de porteuse contenu dans le signal de mire en barres de couleurs utilisé dans la diffusion d'images de télévision haute définition (HDTV). Son nom se décompose en Y (signal de luminance) et en PbPr (signal de différences de couleur).

■ Vidéo en composantes

Signal	Résolution	Mode Format
		Normal	Squeeze	Zoom
SDTV (525i, 60 Hz)	640 × 480	640 × 480 (range 4:3)	○	○
SDTV (625i, 50 Hz)	768 × 576	640 × 480 (range 4:3)	○	○
SDTV (525p)	640 × 480	640 × 480 (range 4:3)	○	○
SDTV (625p)	768 × 576	640 × 480 (range 4:3)	○	○
HDTV (750p) 16:9	1280 × 720	854 × 480 (range 16:9)	-	-
HDTV (1125i) 16:9	1920 × 1080	854 × 480 (range 16:9)	-	-

■ Vidéo composite/S-Video

Signal	Résolution	Mode Format
		Normal	Squeeze	Zoom
TV(NTSC)	640 × 480	640 × 480 .format 4:3)	○	○
TV(PAL, SECAM)	768 × 576	640 × 480 =format 4:3)	○	○

PÉRITEL (4RCA/RGB-Video)

Signal	Résolution	Mode Format
		Normal	Squeeze	Zoom
SDTV (525i, 60 Hz)	640 × 480	640 × 480 .format 4:3)	○	○
SDTV (625i, 50 Hz)	768 × 576	640 × 480 =format 4:3)	○	○
SDTV (525p)	640 × 480	640 × 480 =format 4:3)	○	○
SDTV (625p)	768 × 576	640 × 480 =format 4:3)	○	○

■ Ordinateur (RVB analogue)

Signal	Résolution	Mode Format
		Normal	Squeeze	Zoom
EGA	640 × 350	854 × 468	-	-
VGA®60	640 × 480	640 × 480 (range 4:3)
VESA 72/75/85,iMac*	640 × 480	640 × 480 (range 4:3)
SVGA® 56/60/72/75/85,iMac*	800 × 600	640 × 480 (range 4:3)
XGA® 43i/60/70/75,iMac*	1024 × 768	640 × 480 (range 4:3)
MAC13"	640 × 480	640 × 480 (range 4:3)
MAC16"	832 × 624	640 × 480 (range 4:3)
MAC19"	1024 × 768	640 × 480 (range 4:3)
MAC21"	1152 × 870	636 × 480
SDTV (525i, 60 Hz)	640 × 480	640 × 480 (range 4:3)
SDTV (525p)	640 × 480	640 × 480 (range 4:3)
SDTV (625i, 50 Hz)	768 × 576	640 × 480 (range 4:3)
SDTV (625p)	768 × 576	640 × 480 (range 4:3)
HDTV (750p) 16:9	1280 × 720	854 × 480 (range 16:9)	-	-
HDTV (1125i) 16:9	1920 × 1080	854 × 480 (range 16:9)	-	-

" " indique les modes Format disponibles en fonction de chaque signal. La résolution prise en charge est 854 × 480 (format 16:9).

*La connexion est impossible si l'équipement n'est pas doté d'un port de sortie VGA.

D'autres signaux non répertoriés dans le tableau ci-dessus peuvent parfois être projetés. Mais, toutes les fonctions ne seront pas disponibles avec ces signaux.

Les accessoires en option et les consommables disponibles sont détaillés ci-dessous. Cette liste est à jour au mois d'octobre 2004. Les caractéristiques détaillées des accessoires et des consommables peuvent être modifiées sans préavis.

Consommables

Référence de la pièce	Désignation de la pièce	Utilisation
ELPLP29	Lampe EMP	Sert à replacer les lampes usées.
ELPAF04	Filtre à air	Sert à replacer les filtres à air usés.

Options

Référence de la pièce	Désignation de la pièce	Utilisation
ELPST12	Télécommande	Identique à la télécommande fournie avec le projecteur.
ELPSC06	Ecran portable 50"	Ecran compact facilement transportable. (format 4:3)
ELPSC07	Ecran 60"	Ecran portatif sur rouleau. (format 4:3)
ELPSC11	Ecran mural 60"
ELPSC08	Ecran 80"
ELPSC10	Ecran 100"
ELPKC02	Câble PC VGA-HD15 (1,8 m) (pour les connecteurs mini D-Sub 15broches/mini D-Sub 15broches)	Sert à relier le projecteur à un ordinateur.
ELPKC09	Câble PC VGA-HD15 (3m) (pour les connecteurs mini D-Sub 15broches/mini D-Sub 15broches)
ELPKC10	Câble PC VGA-HD15 (20 m) (pour les connecteurs mini D-Sub 15broches/mini D-Sub 15broches)
ELPKC29	Câble adaptateur péritel (0,3 m) (pour RCA × 4/PÉRITEL)	Ceci est identique au projecteur fourni.
ELPAP01	Kit adaptateur Mac	Sert à convertir une fiche 15broches Macintosh D-sub en fiche 15 broches mini D-sub.
ELPMB18	Fixation de plafond*	Permet de fixer le projecteur à un plafond.
ELPFC03	Plaque de base montant pupitre*	A utiliser pour suspendre le projecteur à un haut plafond ou à un faux-plafond en panneaux.
ELPFP04	Système de rallonge 370 (370mm argent)*
ELPFP05	Système de rallonge 570 (570mm argent)*
ELPFP06	Système de rallonge 770 (770mm argent)*
ELPKS51	Etuiouple	Utilisez cet étui pour transporter le projecteur.

• Une procédure d'installation spéciale doit être respectée pour suspendre le projecteur au plafond. Adressez-vous à votre distributeur si vous souhaitez réaliser ce type d'installation.

Nom du produit	EMP-TW10H
Dimensions	402 (L) × 114 (H) × 294 (P) mm (sans les pieds)
Taille du panneau	0,55 pouce
Méthode d'affichage	Matrice active TFT au polysilicium
Résolution	409.920 (854 (W) × 480 (H) points) × 3
Réglage de la mise au point	Manuel
Réglage du zoom	Manuel (1:1,54)
Lampe (source lumineuse)	Lampe UHE 130 watts, numéro modèle :ELPLP29
Sortie audio maximale	1W Mono
Haut-parleur	1
Courant secteur	100-240VAC 50/60Hz 2,3-1,0A
Température en utilisation	+5°C à +35°C (sans condensation)
Température de stockage	-10°C à +60°C (sans condensation)
Poids	Environ 3,6 kg
Connecteurs	Port Input A	PÉRITEL	1	Connecteur RCA à 4 broches
		Component		Connecteur RCA à 3 broches
	Port Input B		1	Mini D-Sub 15 broches (femelle)
	Port S-Video		1	Mini DIN 4 broches
	Port Video		1	Connecteur RCA à 1 broche
	Port Audio		1	Connecteur RCA à 1 broche × 2(L,R)
	Port Control (RS-232C)		1	D-Sub 9 broches (mâle)

USA (100-120VAC)

UL60950 3ème Edition

Canada (100-120VAC)

CSA C22.2 No. 60950 (cUL)

* Distance entre le centre de l'objet et le trou de montage pour bride de suspension

Accessoires en option et consommables 60 Affichage pris en charge 58 Affichage sur écran 46 Ajustement Auto 43, 45 Alignment 45

Bague de mise au point 36 Bague de zoom 36

Cable d'ordinateur 43 Cache d'objectif 36 Caption zoom 46 Connexion d'un ordinateur 42 Contraste 45 Contrôle parental 46 Cordon secteur 34 Couleur Chair 45 Couleur de fond 46 Couvercle de la lampe 37

Durée de lampe 47

Écran 46 Écran de départ 46 Écran translucide 41 Émetteur infrarouge de la télécommande 38

Filtre à air 37 Fonctionnement 46

Glossaire 56 Grille de sortie d'air 36

Haut-parleur 37 HDTV 56

Info sync 47 Input A 46 Input B 43 Installation 40

Keystone 46

Langue 46 Lorsque vous suspectez un problème 48 Luminosité 45

Mémoire 45 Menu Image 45 Menu Information 47 Menu principal 44 Menu Réglage 46 Menu Reinit. 47 Message 46 Mise en arrêt différé 46 Mode couleurs 45

Netteté 45 Nettoyage de l'extérieur du projecteur 52 Nettoyage de l'objectif 52 Nettoyage du filtre à air 52 Niveau d'installation 46 Noms et fonctions des différentes parties du projecteur 36 Normal 58

Orifice d'entrée d'air 37

Panneau de commande 36 Périodicité de remplacement de la lampe 54 PERITEL 56 Pied avant 36 Plafond 41, 46 Port 37 Port Audio 37 Port Control (RS-232C) 37 Port Input A 37 Port Input B 37 Port S-Video 37 Port Video 37 Portée 39 Porte-pile 53 Position 46 Prise d'entrée du courant secteur 37 Projection 46

Qualité d'image 45

Rapport L/H 36,56 Récepteur infrarouge de la télécommande.... 36, 37 Refroidissement 48 Réinitialisation durée lampe 47 Réinitialisation mémoire 47 Remplacement de la lampe 54 Remplacement de la pile 53 Remplacement du filtre à air 53 RVB 45

Saturation 45 Signal d'entrée 47 Signal Vidéo (menu Informations) 47 Signal Vidéo (menu Réglage) 46 Source 47 Sous-menu 44 Spécifications 61 Squeeze 58 Support de la télécommande 37 surchauffe 48 Sync. 45

Taille de l'écran 40 Teinte 45 Télécommande 38 Temp. Couleur 45 Température en utilisation 61 Tout réinitialiser 47 Trous de montage pour bride 37

Verrouillage de sécurité 37 Video 47 Video composite 37 Video en composantes 37 Volume 46 Voyant d'arrêtissement 36,48 Voyant Power 36,48 Voyants 36,48

YCbCr 46,57 YPbPr 46,57

Zoom 58

Effectuez le réglage du miroir ou la détection d'affichage.
