SDV7120/12 - Antenne TV PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV intérieure
Caractéristiques techniques principales	Amplification de 45 dB, réception DVB-T/T2, compatible avec les signaux HD
Alimentation électrique	Alimentation par adaptateur secteur inclus
Dimensions approximatives	300 x 200 x 20 mm
Poids	0,5 kg
Compatibilités	Compatible avec tous les téléviseurs équipés d'un tuner DVB-T/T2
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	5 W
Fonctions principales	Réception des chaînes de télévision, amplification du signal, design compact
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Non spécifié, vérifier auprès du fabricant pour les pièces de rechange
Informations générales utiles	Installation facile, câble coaxial inclus, garantie de 2 ans

FOIRE AUX QUESTIONS - SDV7120/12 PHILIPS

Comment installer l'antenne Philips SDV7120/12 ?

Pour installer l'antenne, placez-la dans un endroit élevé et dégagé, idéalement près d'une fenêtre. Branchez le câble coaxial à votre téléviseur ou décodeur, puis ajustez l'antenne pour obtenir le meilleur signal.

Quels sont les types de signaux captés par l'antenne Philips SDV7120/12 ?

L'antenne Philips SDV7120/12 capte des signaux de télévision numérique terrestre, y compris les chaînes HD, ainsi que les signaux analogiques.

Que faire si je ne reçois pas de signal ?

Assurez-vous que l'antenne est correctement connectée et orientée. Essayez de la déplacer vers un autre emplacement, de vérifier les connexions et de rescanner les chaînes sur votre téléviseur.

L'antenne est-elle compatible avec tous les téléviseurs ?

Oui, l'antenne Philips SDV7120/12 est compatible avec la plupart des téléviseurs équipés d'une entrée coaxiale. Vérifiez toujours les spécifications de votre téléviseur pour confirmer la compatibilité.

Quel est le rayon de réception de l'antenne ?

L'antenne Philips SDV7120/12 a un rayon de réception d'environ 30 km, mais cela peut varier en fonction des obstructions et des conditions géographiques.

Puis-je utiliser l'antenne à l'extérieur ?

L'antenne est conçue pour une utilisation intérieure. Si vous souhaitez l'utiliser à l'extérieur, assurez-vous de la protéger des intempéries.

Comment entretenir l'antenne ?

Il n'y a pas d'entretien spécifique requis. Cependant, gardez l'antenne propre et vérifiez régulièrement les connexions pour assurer un bon fonctionnement.

L'antenne nécessite-t-elle une alimentation électrique ?

Non, l'antenne Philips SDV7120/12 est passive et ne nécessite pas d'alimentation électrique. Elle fonctionne uniquement avec la puissance du signal reçu.

MODE D'EMPLOI SDV7120/12 PHILIPS

1 Important 4
Sécurité 4
Recyclage 4
2 Votre SDV7120 5
Présentation 5
3 Mise en route 6
Installation 6
4 Configuration de SDV7120 7
Pour une réception VHF/FM 7
Pour une réception UHF 7
Configuration d'un tuner numérique avec cette antenne 8
5 Foire aux questions 9
6 Garantie et réparation 9
7 Glossaire 10

1 Important

Sécurité

Ce manuel contient des informations importantes sur l'antenne de télévision d'intérieur Philips. Lisez-le attentivement avant de commencer l'installation et la configuration.

• L'appareil ne doit pas être exposé aux fuites et aux éclaboussures. Aucun objet rempli de liquide, par exemple un vase, ne doit être placé sur l'appareil.
  • Pour couper complètement l'alimentation, débranchez la prise secteur de l'appareil.
• Si la fiche d'alimentation secteur est utilisée comme dispositif de sectionnement, celle-ci doit rester facilement accessible.
• Aucune flamme nue, par exemple une bougie allumée, ne doit être placée sur l'appareil.

Recyclage

Recyclage Votre produit a été conçu et fabriqué avec des matériaux et des composants de haute qualité pouvant être recyclés et réutilisés.

La présence du symbole de poubelle barrée indique que le produit est conforme à la directive européenne 2002/96/CE:

Ne jetez pas ce produit avec les ordures ménagères ordinaires. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils électriques et électroniques. La mise au rebut correcte de l'ancien produit permet de préserver l'environnement et la santé.

Sur un produit, ce logo signifie qu'une contribution financière a été versée au système de récupération et de recyclage national correspondant.

© 2010 Koninklijke Philips Electronics N.V. Tous droits réservés. Toute reproduction, partielle ou intégrale, est interdite sans le consentement écrit préalable du détenteur des droits d'auteur. Les marques commerciales sont la propriété de Koninklijke Philips Electronics N.V. ou de leurs détenteurs respectifs.

2 Votre SDV7120

Félicitations pour votre achat et bienvenue dans le monde de Philips !

Pour profiter pleinement de l'assistance offerte par Philips, enregistrez votre produit à l'adresse suivante : www.philips.com/welcome.

Présentation

1 9

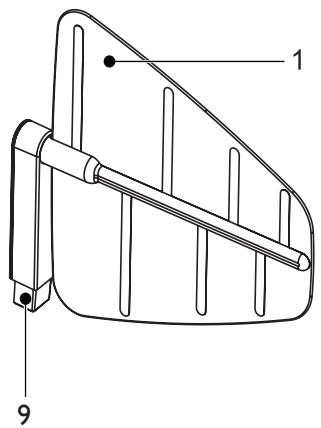

1	Antenne log-périodique UHF

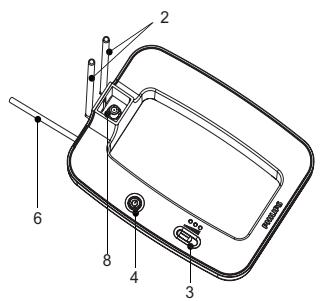

2	Antenne tige VHF
3	Bouton de contrôle du gain UHF/VHF
4	Interrupteur Marche/Arrêt avec voyant
5	Connecteur 9 V CC
6	Câble coaxial (pour la connexion au téléviseur)
7	Adaptateur secteur 230-240 V CA/9 V CC (inclus)
8	Base d'antenne avec connecteur femelle
9	Antenne log-périodique UHF avec connecteur mâle

3 Mise en route

Pour assurer le fonctionnement correct de l'antenne, lisez le manuel d'utilisation de votre téléviseur avant de commencer. Réglez le téléviseur pour qu'il reçoive le signal ANTENNA à la place de CABLE ou SATELLITE.

Installation

Définition de l'intensité du signal

Avant l'installation, déterminez l'emplacement le plus approprié pour une réception optimale. Il est important qu'il n'y ait aucun obstacle entre l'antenne et l'émetteur. Pour de meilleurs résultats, assurez-vous que l'antenne fait face à l'émetteur.

Remarque

- Choisissez un emplacement à proximité d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur.

Remarque

- Pour éviter les interférences, éloignez l'antenne de toute surface métallique.

Connexion au téléviseur

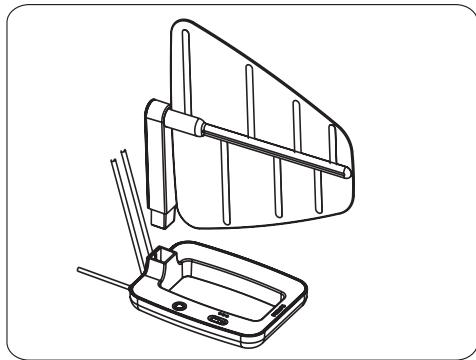

1 Montez la base de l'antenne à l'antenne log-périodique UHF.

2 Branchez l'autre extrémité du câble coaxial intégré à l'entrée du récepteur TV.

TV ANT.

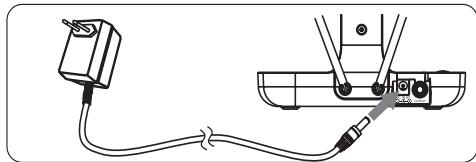

3 Branchez la fiche CC sur l'antenne et l'alimentation sur une prise 230 V CA.

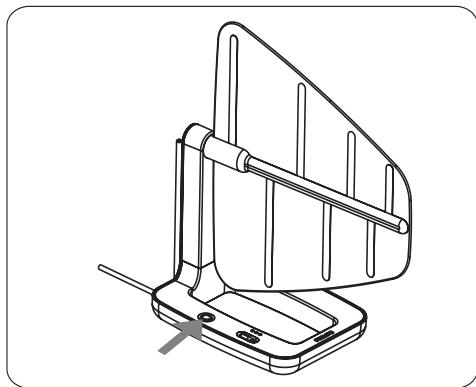

4 Mettez l'interrupteur en position de marche.

→ Le voyant bleu est allumé.

Pour une réception VHF/FM

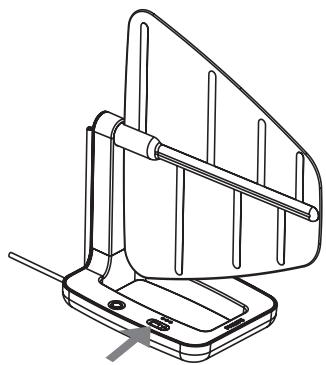

1 Pour augmenter la puissance de l'amplificateur, réglez le contrôle du gain sur le niveau maximum.

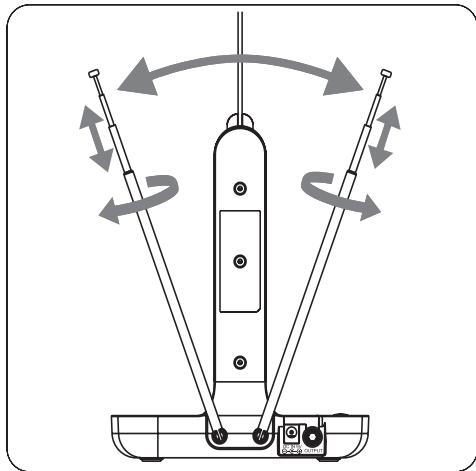

2 Déployez l'antenne tige VHF au maximum.
3 Allumez le téléviseur ou la radio FM, et choisissez la chaîne/station souhaitée. Déplacez l'antenne tige VHF dans plusieurs directions vers le haut et le bas jusqu'à obtenir une réception satisfaisante.

- Vous pouvez baisser le niveau de contrôle du gain pour obtenir une meilleure réception.

Pour une réception UHF

1 Allumez le téléviseur et choisissez la chaîne/station souhaitée.

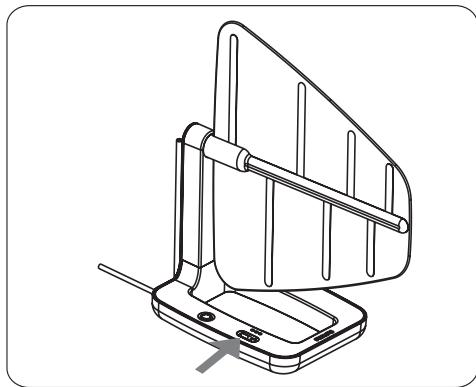

2 Pour augmenter la puissance de l'amplificateur, réglez le contrôle du gain sur le niveau maximum.

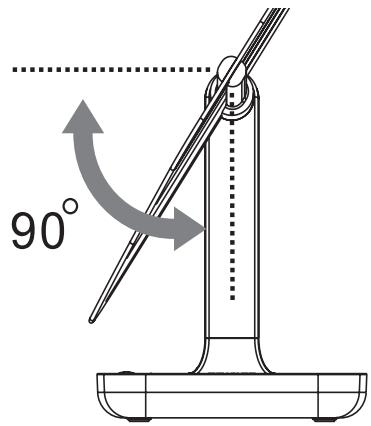

Inclinez ou orientez l'antenne log-périodique UHF vers l'émetteur jusqu'à obtenir une réception satisfaisante.

90°

Remarque

- Vous pouvez baisser le niveau de contrôle du gain pour obtenir une meilleure réception.

Remarque

- L'élément log-périodique UHF ne peut pivoter qu'à 90 degrés.

Configuration d'un tuner numérique avec cette antenne

Le tuner TV numérique vous permet d'installer toutes les chaînes disponibles. Ce processus automatique fait partie de la configuration du tuner. Assurez-vous que l'antenne a été configurée correctement pour que le tuner puisse recevoir les chaînes disponibles.

Il existe deux manières de brancher l'antenne sur le téléviseur :

• Branchez l'antenne sur un tuner numérique. Si le signal est suffisamment puissant, les chaînes peuvent être enregistrées automatiquement dans le tuner.
• Branchez directement l'antenne sur le téléviseur. Réglez les chaînes analogiques et trouvez le meilleur emplacement pour l'antenne. Ensuite, branchez à nouveau l'antenne sur le tuner numérique. Vérifiez que le signal est assez puissant avant d'installer les chaînes avec le tuner.

5 Foire aux questions

Cette antenne peut-elle fonctionner avec des transmissions analogiques ?

Oui, cette antenne peut recevoir des émissions de télévision analogiques sur les bandes passantes UHF et VHF.

Cette antenne peut-elle recevoir des émissions numériques ou fonctionner avec des émissions HD-DVB ?

Oui, cette antenne est conçue pour recevoir des émissions DVB et HDTV numériques sur les bandes passantes UHF et VHF.

Peut-on brancher l'antenne sur l'alimentation CC d'un bateau, d'une caravane ou en camping ?

Oui, vous trouverez une prise d'alimentation CC à l'arrière de l'antenne. Branchez votre câble/adaptateur sur l'antenne, puis sur la source d'alimentation.

Où dois-je placer l'antenne pour obtenir la meilleure réception possible ?

Choisissez un emplacement à proximité d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur.

Remarque

- Pour obtenir une réception optimale, éloignez l'antenne de toute surface métallique afin d'éviter les interférences.

Comment connaître le niveau de gain (amplification) nécessaire pour recevoir une image nette ?

Une fois les dipôles VHF déployés au maximum, allumez l'amplificateur. Réglez l'amplificateur sur la position maximale, puis réduisez selon les besoins. Dans certains cas, vous devez diminuer la puissance de

l'amplificateur pour recevoir une image plus nette.

Puis-je configurer cette antenne avec un tuner numérique ?

Oui, cette antenne peut être configurée avec un tuner numérique. (see 'Configuration d'un tuner numérique avec cette antenne' on page 8)

6 Garantie et réparation

Pour plus d'informations sur la garantie, visitez le site : www.philips.com/welcome

Pour obtenir une assistance technique, envoyez-nous un e-mail indiquant la référence du modèle et comportant une description détaillée du problème à l'adresse : [e-mail]

7 Glossaire

A

Amplificateur

Appareil formé soit d'un circuit monoétage, soit d'un grand circuit à plusieurs étages, destiné à créer un gain, c'est-à-dire à rendre les petits signaux plus grands.

Antenne

Appareil pouvant se présenter sous la forme d'une tige métallique ou d'un fil, servant à capter un signal de fréquence radio reçu ou à émettre un signal RF transmis.

C

Câble coaxial

Conducteur en cuivre mono-brin, entouré d'une couche isolante recouverte d'un ruban de cuivre blindé et enfin d'une enveloppe isolante. Ligne de transmission à impédance constante non équilibrée. Dans le domaine de l'audio, ce type de ligne est souvent utilisé pour des signaux de niveau bas ou ligne émis dans des connecteurs RCA.

Connecteur femelle

Un connecteur femelle est un connecteur branché sur un fil, un câble ou du matériel. Il possède un ou plusieurs trous contenant des terminaux électriques, et est construit de façon à ce qu'une fiche avec des conducteurs apparents (connecteur mâle) puisse être insérée aisément afin d'assurer une connexion physique et électrique fiable.

Connecteur mâle

Un connecteur mâle est un connecteur branché sur un fil, un câble, ou du matériel. Il possède un ou plusieurs terminaux électriques apparents et non blindés, et est construit de façon à pouvoir être inséré aisément dans une prise (connecteur femelle) afin d'assurer une connexion physique et électrique fiable.

F

En diffusion radio, méthode de modulation dans laquelle la fréquence de la tension du transporteur varie en fonction de la fréquence de la tension de modulation.

H

HDTV (High-Definition Television, télévision haute définition)

Système d'émission de télévision numérique doté d'une résolution supérieure à celle des systèmes traditionnels (téléviseur de définition standard ou SDTV). HDTV est diffusée numériquement. Les anciens systèmes utilisaient la diffusion analogique, mais on utilise aujourd'hui des signaux de télévision numérique (DTV), qui requièrent moins de bande passante en raison de la compression vidéo numérique.

U

En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 300 MHz et 3 GHz (3 000 MHz).

V

VHF (Very high frequency, très haute fréquence)

En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 30 MHz et 300 MHz.
