SDV5225/12 - Antenne TV PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Radio
Réception	FM/AM
Alimentation	Adaptateur secteur / Piles
Affichage	Non précisé
Haut-parleur	Intégré
Antenne	Télescopique
Fonction réveil	Non précisé
Connectivité	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Couleur	Noir
Matériau	Plastique
Commandes	Manuelles
Type d'antenne	Antenne télescopique
Utilisation	Intérieur
Marque	Non précisé

FOIRE AUX QUESTIONS - SDV5225/12 PHILIPS

Comment installer l'antenne PHILIPS SDV5225/12 ?

Pour installer l'antenne, dépliez les bras de l'antenne et placez-la à un endroit élevé, près d'une fenêtre si possible. Branchez le câble coaxial à votre téléviseur ou à votre décodeur.

Quel type de signal l'antenne PHILIPS SDV5225/12 peut-elle capter ?

L'antenne peut capter des signaux de télévision numérique terrestre (TNT) ainsi que des signaux analogiques dans certaines zones.

Que faire si je ne reçois pas de signal ?

Vérifiez que l'antenne est correctement installée et orientée. Assurez-vous également que le câble coaxial est bien connecté. Si le problème persiste, essayez de repositionner l'antenne.

L'antenne PHILIPS SDV5225/12 est-elle compatible avec tous les téléviseurs ?

Oui, l'antenne est compatible avec la plupart des téléviseurs équipés d'une entrée coaxiale. Vérifiez les spécifications de votre téléviseur pour vous assurer de la compatibilité.

Comment puis-je améliorer la réception de l'antenne ?

Pour améliorer la réception, essayez de repositionner l'antenne et de l'éloigner des appareils électroniques qui pourraient causer des interférences. Une hauteur supplémentaire peut également aider à capter un meilleur signal.

L'antenne PHILIPS SDV5225/12 peut-elle être utilisée à l'extérieur ?

L'antenne est principalement conçue pour une utilisation intérieure. Pour une utilisation en extérieur, assurez-vous qu'elle est protégée des intempéries.

Quelle est la longueur du câble coaxial fourni avec l'antenne ?

Le câble coaxial fourni avec l'antenne mesure généralement 1,5 mètre.

Y a-t-il une garantie pour l'antenne PHILIPS SDV5225/12 ?

Oui, l'antenne est généralement couverte par une garantie de 2 ans. Vérifiez les conditions spécifiques de votre achat.

MODE D'EMPLOI SDV5225/12 PHILIPS

1 Important 4
Sécurité 4
Recyclage 4
2 Voitre SDV5225/12 5
Présentation 5
3 Mise en route 6
Installation 6
4 Configuration de votre SDV5225/12 7
Pour une réception VHF/FM 7
Pour une réception UHF 7
Configuration d'un tuner numérique
avec cette antennene 7
5 Foire aux questions 8
6 Garantie et réparation 8
7 Glossaire 9

1 Important

Sécurité

Ce manuel contient des informations importantes sur l'antenne de télévision d'intérieur Philips. Lisez-le attentivement avant de commencer l'installation et la configuration.

• L'appareil ne doit pas etre exposé aux fuites et aux éclaboussures. Aucun objet rempli de liquide, par exemple un vase, ne doit etre place sur l'appareil.
  Pour couper complètement l'alimentation, débranchez la prise secteur de l'appareil.
• Si la fiche d'alimentation secteur est utilisé comme dispositif de sectionnement, celle-ci doit rester facilement accessible.
• Aucune flamme nue, par exemple une bougie allumée, ne doit être placée sur l'appareil.

Recyclage

Votre produit a ete concu et fabrique avec des materiaux et des composants de haute qualite pouvant etre recycles et reutilises.

La présence du symbole de poubelle barrée indique que le produit est conforme à la directive européen 2002/96/CE:

Ne jetez pas ce produit avec les ordures ménagères ordinaires. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des apparciels électriques et Electroniques. La mise au rebut correcte de l'ancien produit permet de préserver l'environnement et la santé.

Sur un produit, ce logo signifie qu'une contribution financière a ete versee au systeme de recuperation et de recyclage national correspondant.

© 2010 Koninklijke Philips Electronics N.V. Tous droits réservés. Toute reproduction, partielle ou intégrale, est interdite sans le consentement écrit préalable du détenteur des droits d'auteur. Les marques commerciales sont la propriété de Koninklijke Philips Electronics N.V. ou de leurs détenteurs respectifs.

CE

2 Notre SDV5225/12

Félicitations pour votre achat et bienvenue dans le monde de Philips!

Pour profiter pleinement de l'assistance offerte par Philips, enregistrez votre produit à l'adresse suivante: www.philips.com/welcome.

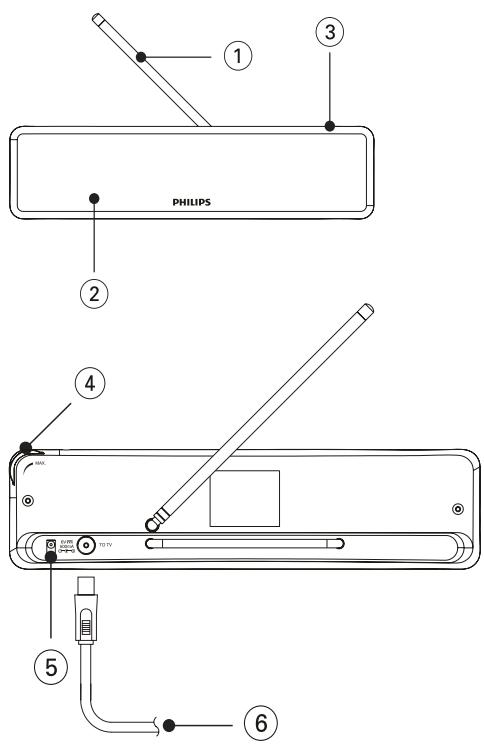

Présentation

1	Antenne VHF
2	Antenne UHF
3	Voyant d'alimentation
4	Interrupteur Marche/ Arrêt - Bouton de contrôle du gain
5	Connecteur 6 V CC
6	Câble coaxial (pour la connexion au téléviseur)

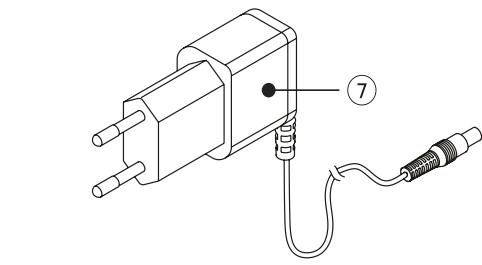

7	Adaptateur secteur 100-240 V CA/6 V CC (inclus)

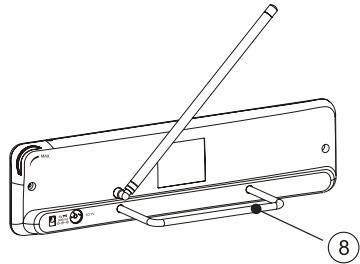

8	Support d'antenne

3 Mise en route

Pour assurer le fonctionnement correct de l'antenne, liquez le manuel d'utilisation de votre téléviseur avant de commencer. Reglez le téléviseur pour qu'il recoive le signal ANTENNA à la place de CABLE ou SATELLITE.

Installation

Définition de l'intensité du signal

Avant l'installation, déterminez l'emplacement le plus approprié pour une réception optimale. Il est important qu'il n'y ait aucun obstacle entre l'antenne et l'émetteur. Pour deGXmeilleurs résultats, assurez-vous que l'antenne fait face à l'émetteur.

Remarque

Choisissez un emplacement à proximé d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur.

Remarque

• Pour évider les interférences, éloignez l'antenne de toute surface métallique.

Connexion au téléviseur

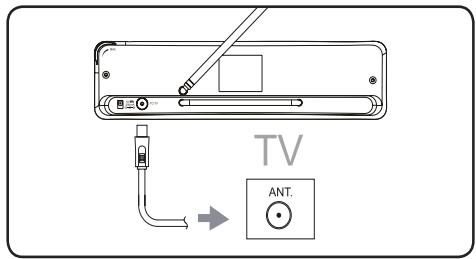

1 Branchez une extrémité du cable coaxial sur la sortie du signal de l'antenne.
2 Branchez l'autre extrémité sur l'entrée du récepteur TV.

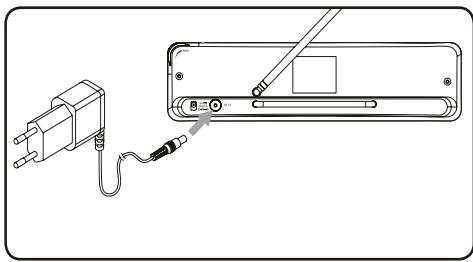

3 Branchez la fiche CC sur l'antenne et l'alimentation sur une prise 100-240 V CA.

4 Configuration de votre SDV5225/12

Pour une réception VHF/FM

1 Déployez les dipôles téléscopiques au maximum.

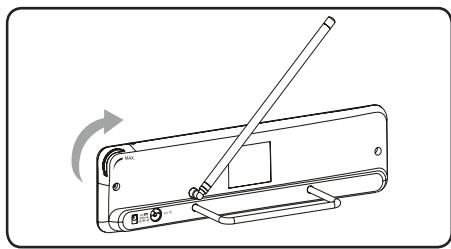

2 Pour augmenter la puissance de l'amplificateur, tournez le bouton de contrôle du gain vers la position maximale.

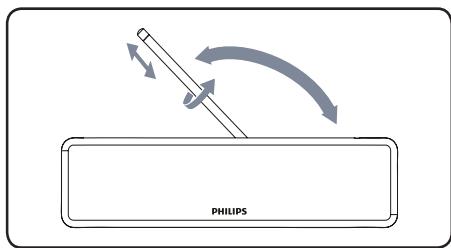

3 Allumez le téléviseur ou la radio FM, etCHOisissez la chaine/station souhaitee. Deplacez les dipôles dans plusieurs directions vers le haut et le bas jusqu'à obtenir une réception satisfaisante.

Remarque

• Vous pouvez tourner le bouton de contrôle du gain vers la gauche pour obtenir une meilleure réception.

Pour une réception UHF

1 Allumez le téléviseur et besoinse la chaine/station souhaitee.

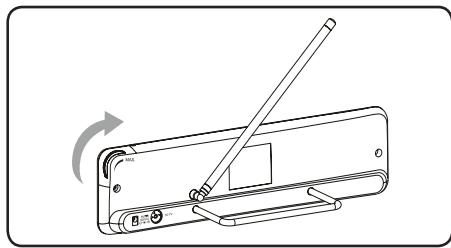

2 Pour augmenter la puissance de l'amplificateur, tournez le bouton de contrôle du gain vers la position maximale.

Remarque

• Vous pouvez tourner le bouton de contrôle du gain vers la gauche pour obtenir une meilleure réception.

Configuration d'un tuner numérique avec cette antenné

Le tuner TV numérique vous permet d'installer toutes les chaînes disponibles. Ce processus automatique fait partie de la configuration du tuner. Assurez-vous que l'antenna a été configurée correctement pour que le tuner puisse receivevoir les chaînes disponibles.

Il existe deux manières de brancher l'antenne sur le téléviseur :

• Branchez l'antenne sur un tuner numérique. Si le signal est suffisamment puissant, les chaînes peuvent être enregistrées automatiquement dans le tuner.
• Branchez directement l'antenne sur le téléviseur. Reglez les chaînes analogiques et trouvez le meilleur emplacement pour l'antenne. Ensuite, branchez à nouveau l'antenne sur le tuner numérique. Vérifiez que le signal est assez puissant avant d'installer les chaînes avec le tuner.

5 Foire aux questions

Cette antennepeut-ellefonctionneravecdes transmissionsanalogiques？

Oui, cette antennpe peut receivevoir des émissions de télévision analogiques sur les bandes passantes UHF et VHF.

Cette antennpeut-elle recevoir des émissions numériques ou fonctionner avec des émissions HD-DVB?

Oui, cette antenné est donc pour receivevoir des émissions DVB et HDTV numériques sur les bandes passantes UHF et VHF.

Peut-on brancher l'antenne sur l'alimentation CC d'un bateau, d'une caravane ou en camping?

Oui, vous trouvrez une prise d'alimentation CC à l'arrière de l'antenne. Branchez votre cable/adaptateur sur l'antenne, puis sur la source d'alimentation.

Où doit-je placer l'antenne pour obtenir laffective réception possible?

Choisissez un emplacement à proximé d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur.

Remarque

• Pour obtenir une réception optimale, éloignez l'antenne de toute surface métallique afin d'éviter les interférences.

Comment connaître le niveau de gain (amplification) nécessaire pour recevoir une image nette?

Une fois les dipôles VHF déployés au maximum, allumez l'amplificateur. Réglez l'amplificateur sur la position maximale, puis réduisez selon les besoin. Dans certains cas, vous nevez diminuer la puissance de l'amplificateur pour recevoir une image plus nette.

Puis-je configurer cette antennae avec un tuner numérique?

Oui, cette antennpeutetre configurée avec untuner numérique.(see 'Configuration d'un tunernumériqueavec cette antennon page 7)

6 Garantie et réparation

Pour plus d'informations sur la garantie, visitez le site: www.philips.com/welcome Pour Broker une assistance technique, envoyez-nous un e-mail indiquant la referrer du modele et comportant une description détaillée du problème à l'adresse : accessorysupport@ philips.com

7 Glossaire

A

Amplificateur

Appareil formé soit d'un circuit monoétage, soit d'un grand circuit à plusieurs étages, destiné à creer un gain, c'est-à-dire à prendre les petits signaux plus grands.

Antenne

Appareil pouvant seprésenter sous la forme d'une tige métallique ou d'un fil, servant à capter un signal de fréquence radio reçu ou à émettre un signal RF transmis.

C

Cable coaxial

Conducteur en cuivre mono-brin, entoure d'une couche isolante recouverte d'un ruban de cuivre blindé et enfin d'une enveloppe isolante. Ligne de transmission à impédance constante non équilibrée. Dans le domaine de l'audio, ce type de ligne est souvent utilisé pour des signaux de niveau bas ou ligne émis dans des connecteurs RCA.

D

DVB (Digital Video Broadcasting, diffusion video numérique)

DVB est un ensemble de normes internationales ouvertes pour la télévision numérique.

F

En diffusion radio, méthode de modulation dans laquelle la fréquence de la tension du transporter varie en fonction de la fréquence de la tension de modulation.

H

HDTV (High-Definition Television, télévision haute définition)

Système d'émission de télévision numérique doté d'une résolution supérieure à celle des systèmes traditionnels (televiseur de définition standard ou SDTV). HDTV est diffusée numérique. Les ancients systèmes utilisant la diffusion analogue, mais on utilise aujourd'hui des signaux de télévision numérique (DTV), qui nécessent moins de bande passante en raison de la compression video numérique.

U

En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 300 MHz et 3 GHz (3 000 MHz).

V

VHF (Very high frequency, très haute fréquence)

En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 30 MHz et 300 MHz.
