SDV7120 - Antenne TV PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antennes TV intérieure
Caractéristiques techniques principales	Amplification de 42 dB, réception numérique, compatible avec les signaux DVB-T/T2
Alimentation électrique	Alimentation via adaptateur secteur inclus
Dimensions approximatives	Dimensions : 30 x 20 x 5 cm
Poids	Poids : 0,5 kg
Compatibilités	Compatible avec tous les téléviseurs équipés d'un tuner DVB-T/T2
Fonctions principales	Réception des chaînes de télévision en haute définition, filtre anti-interférences
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces de rechange non disponibles à la vente
Sécurité	Utiliser uniquement avec l'adaptateur fourni, ne pas exposer à l'eau
Informations générales utiles	Vérifier la couverture de réception dans votre région avant l'achat

FOIRE AUX QUESTIONS - SDV7120 PHILIPS

Comment installer l'antenne PHILIPS SDV7120 ?

Pour installer l'antenne PHILIPS SDV7120, placez l'antenne près d'une fenêtre ou dans un endroit élevé. Branchez le câble coaxial sur votre téléviseur et assurez-vous que l'antenne est bien alimentée si elle est active.

Pourquoi je ne reçois pas de signal avec mon antenne PHILIPS SDV7120 ?

Si vous ne recevez pas de signal, vérifiez que l'antenne est correctement connectée et orientée vers la tour de transmission la plus proche. Assurez-vous également que l'antenne est alimentée, si elle est active.

Quelle est la portée de l'antenne PHILIPS SDV7120 ?

La portée de l'antenne PHILIPS SDV7120 peut atteindre jusqu'à 50 km, selon les conditions environnementales et la proximité des tours de diffusion.

L'antenne PHILIPS SDV7120 fonctionne-t-elle avec tous les téléviseurs ?

Oui, l'antenne PHILIPS SDV7120 est compatible avec la plupart des téléviseurs équipés d'un tuner numérique. Vérifiez simplement que votre téléviseur a une entrée coaxiale.

Comment améliorer la réception du signal avec mon antenne PHILIPS SDV7120 ?

Pour améliorer la réception, essayez de repositionner l'antenne dans un endroit plus élevé, éloignez-la des obstacles comme les murs et les appareils électroniques, et réessayez de scanner les chaînes.

Que faire si l'image est floue ou pixelisée ?

Si l'image est floue ou pixelisée, cela peut indiquer un signal faible. Vérifiez la connexion de l'antenne, repositionnez-la pour maximiser la réception, et assurez-vous qu'il n'y a pas d'interférences.

L'antenne PHILIPS SDV7120 peut-elle capter des chaînes en haute définition ?

Oui, l'antenne PHILIPS SDV7120 est conçue pour capter des chaînes en haute définition, tant que celles-ci sont disponibles dans votre région.

Comment nettoyer l'antenne PHILIPS SDV7120 ?

Pour nettoyer l'antenne, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager l'antenne.

MODE D'EMPLOI SDV7120 PHILIPS

1 Important 4
Sécurité 4
Recyclage 4
2 Voitré SDV7120 5
Présentation 5
3 Mise en route 6
Installation 6
4 Configuration de SDV7120 7
Pour une réception VHF/FM 7
Pour une réception UHF 7
Configuration d'un tuner numérique avec cette antennene 8
5 Foire aux questions 9
6 Garantie et réparation 9
7 Glossaire 10

1 Important

Sécurité

Ce manuel contient des informations importantes sur l'antenne de télévision d'intérieur Philips. Lisez-le attentivement avant de commencer l'installation et la configuration.

Recyclage

Recyclage Notre produit a eté concu et fabriqué avec des matériaux et des composants de haute qualité pouvant être recyclés et réutilisés.

La présence du symbole de poubelle barrée indique que le produit est conforme à la directive européen 2002/96/CE:

Ne jetez pas ce produit avec les ordures menagères ordinaires. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des apparéils électriques et électroniques. La mise au rebut correcte de l'ancien produit permet de préserver l'environnement et la santé.

Sur un produit, ce logo signifie qu'une contribution financière a ete versee au systeme de recuperation et de recyclage national correspondant.

© 2008 Koninklijke Philips Electronics N.V. Tous droits réservés. Toute reproduction, partielle ou intégrale, est interdite sans le consentement écrit préalable du détenteur des droits d'auteur. Les marques commerciales sont la propriété de Koninklijke Philips Electronics N.V. ou de leurs détenteurs respectifs.

C

2 Notre SDV7120

Félicitations pour votre achat et bienvenue dans le monde de Philips!

Pour profiter pleinement de l'assistance offerte par Philips, enregistrez votre produit à l'adresse suivante: www.philips.com/welcome.

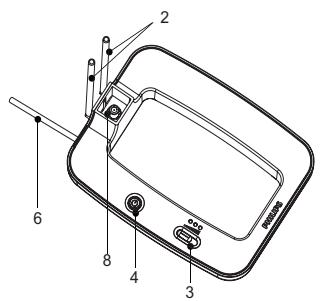

Présentation

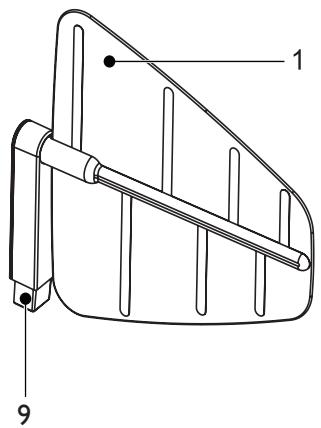

1	Antenne log-périodique UHF
2	Antenne tige VHF
3	Bouton de contrôle du gain UHF/VHF
4	Interrupteur Marche/Arrêt avecvoyant
5	Connecteur 9 V CC
6	Câble coaxial (pour la connexion au téléviseur)

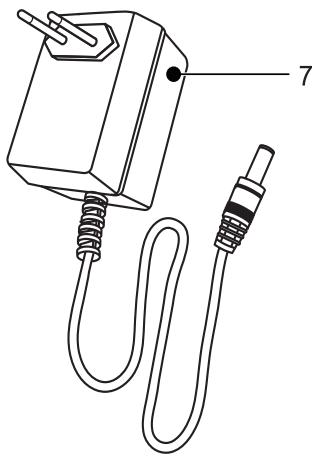

7	Adaptateur secteur 230-240 V CA/9 V CC (inclus)
8	Base d'antenne avec connecteur féelle
9	Antenne log-périodique UHF avec connecteur mâle

3 Mise en route

Pour assurer le fonctionnement correct de l'antenne, liquez le manuel d'utilisation de votre téléviseur avant de commencer. Reglez le téléviseur pour qu'il recoive le signal ANTENNA à la place de CABLE ou SATELLITE.

Installation

Définition de l'intensité du signal

Avant l'installation, déterminez l'emplacement le plus approprié pour une réception optimale. Il est important qu'il n'y ait aucun obstacle entre l'antenne et l'émetteur. Pour deGXmeilleurs résultats, assurez-vous que l'antenne fait face à l'émetteur.

Remarque

Choissez un emplacement à proximé d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur.

Remarque

• Pour éviter les interférences, éloignez l'antenne de toute surface métallique.

Connexion au téléviseur

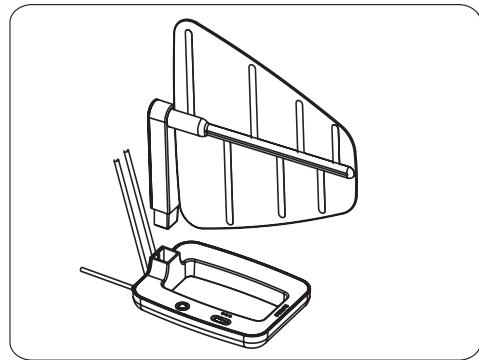

1 Montez la base de l'antenne à l'antenne log-periodique UHF.

2 Branchez l'autre extrémité du cable coaxial intégré à l'entrée du récepteur TV.

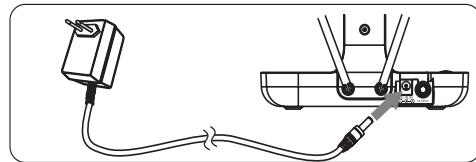

3 Branchez la fiche CC sur l'antenne et l'alimentation sur une prise 230 V CA.

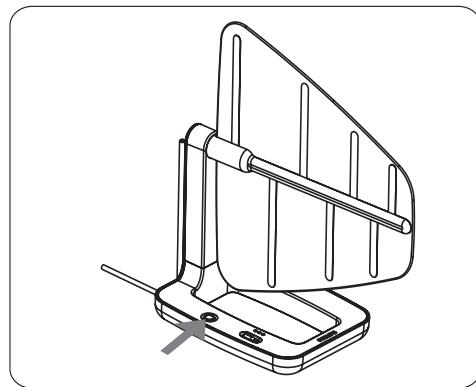

4 Mettez l'interrupteur en position de marche.

Levoyantbleustallumé.

4 Configuration de SDV7120

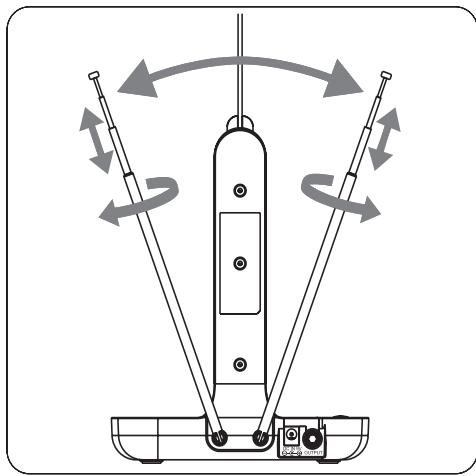

Pour une réception VHF/FM

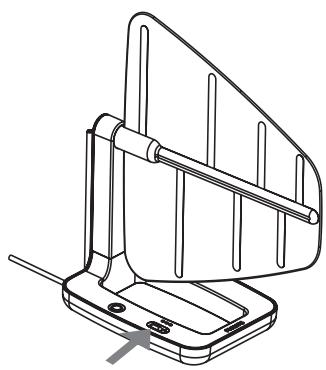

Pour augmenter la puissance de l'amplificateur, reglez le contrôle du gain sur le niveau maximum.

2 Déployez l'antenne tige VHF au maximum.
3 Allumez le téléviseur ou la radio FM, etCHOisissez la chaine/station souhaitee. Deplacez I'antenne tige VHF dans plusieurs directions vers le haut et le bas jusqu'autenir une reception satisfaisante.

Remarque

• Vous pouvez baiser le niveau de contrôle du gain pour obtenir une meilleure réception.

Pour une réception UHF

1 Allumez le téléviseur et besoinse la chaine/station souhaitee.
2 Pour augmenter la puissance de l'amplificateur, reglez le contrôle du gain sur le niveau maximum.

3 Inclinez ou orientez l'antenne log-periodique UHF vers l'émetteur jusqu'à obtenir une réception satisfaisante.

Remarque

• Vous pouvez baiser le niveau de contrôle du gain pour obtenir une meilleure réception.

Remarque

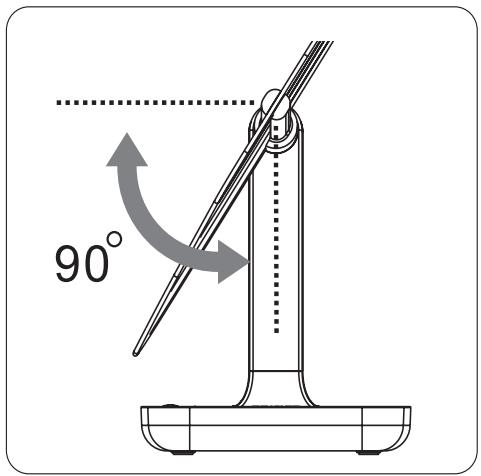

L'élément log-periodique UHF ne peut pivoter qu'à 90 degrés.

Configuration d'un tuner numérique avec cette antennae

Le tunerTV numérique vous permet d'installer toutes les chaînes disponibles. Ce processus automatique fait partie de la configuration du tuner. Assurez-vous que l'antenne a été configurée correctement pour que le tuner puisse receivevoir les chaînes disponibles.

Il existe deux manières de brancher l'antenne sur le téléviseur :

• Branchez l'antenne sur un tuner numérique. Si le signal est suffisamment puissant, les chaînes peuvent être enregistrées automatiquement dans le tuner.
• Branchez directement l'antenne sur le télévisueur. Reglez les chaînes analogiques et trouvez le meilleur emplacement pour l'antenne. Ensuite, branchez à nouveau l'antenne sur le tuner numérique. Vérifiez que le signal est assez puissant avant d'insteller les chaînes avec le tuner.

5 Foire aux questions

Cette antennpeut-ellefonctionneravecdes transmissionsanalogiques？

Oui, cette antennpe peut receivevoir des émissions de télévision analogiques sur les bandes passantes UHF et VHF.

Cette antennpeut-elle recevoir des émissions numériques ou fonctionner avec des émissions HD-DVB?

Oui, cette antenné est donc pour receivevoir des émissions DVB et HDTV numériques sur les bandes passantes UHF et VHF.

Peut-on brancher l'antenne sur l'alimentation CC d'un bateau, d'une caravane ou en camping?

Oui, vous trouvrez une prise d'alimentation CC à l'arrière de l'antenne. Branchez votre cable/adaptateur sur l'antenne, puis sur la source d'alimentation.

Où doit-je placer l'antenne pour obtenir laffective réception possible?

Choisissez un emplacement à proximé d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur.

Remarque

• Pour obtenir une réception optimale, éloignez l'antenne de toute surface métallique afin d'éviter les interférences.

Comment connaître le niveau de gain (amplification) nécessaire pour recevoir une image nette?

Une fois les dipôles VHF déployés au maximum, allumez l'amplificateur. Réglez l'amplificateur sur la position maximale, puis réduisez selon les besoin. Dans certains cas, vous nevez diminuer la puissance de

l'amplificateur pour receivevoir une image plus nette.

Puis-je configurer cette antennae avec un tuner numérique?

Oui, cette antennpeutetre configurée avec un tuner numérique.(see 'Configuration d'un tuner numérique avec cette antennon page 7)

6 Garantie et réparation

Pour plus d'informations sur la garantie, visitez le site : www.philips.com/welcome

Pour obtenir une assistance technique, envoyez-nous un e-mail indiquant la reférence du modèle et compteant une description détaillée du problème à l'adresse : accessorysupport@ philips.com

7 Glossaire

A

Amplificateur

Appareil formé soit d'un circuit monoétage, soit d'un grand circuit à plusieurs étages, destiné à creer un gain, c'est-à-dire à prendre les petits signaux plus grands.

Antenne

Appareil pouvant seprésenter sous la forme d'une tige métallique ou d'un fil, servant à capter un signal de fréquence radio reçu ou à émettre un signal RF transmis.

C

Cable coaxial

Conducteur en cuivre mono-brin, entoure d'une couche isolante recouverte d'un ruban de cuivre blindé et enfin d'une enveloppe isolante. Ligne de transmission à impédance constante non équilibrée. Dans le domaine de l'audio, ce type de ligne est souvent utilisé pour des signaux de niveau bas ou ligne émis dans des connecteurs RCA.

Connecteur femelle

Un connecteur femelle est un connecteur branché sur un fil, un cable ou du matériel. Il possède un ou plusieurs pours contenant des terminaux électriques, et est construit de façon à ce qu'une fiche avec des conducteurs apparents (connecteur mâle) puisse être insérée ainsiment afin d'assurer une connexion physique et electrique friable.

Connecteur maje

Un connecteur mâle est un connecteur branché sur un fil, un cable, ou du matériel. Il possède un ou plusieurs terminaux électriques apparents et non blindés, et est construit de façon à pouvoir être inséré aisément dans une prise (connecteur fémelle) afin d'assurer une connexion physique et électrique friable.

F

En diffusion radio, méthode de modulation dans laquelle la fréquence de la tension du transporter varie en fonction de la fréquence de la tension de modulation.

H

HDTV (High-Definition Television, télévision haute définition)

Système d'émission de télévision numérique doté d'une résolution supérieure à celle des systèmes traditionnels (televiseur de définition standard ou SDTV). HDTV est diffusée numérique. Les ancients systèmes utilisant la diffusion analogue, mais on utilise aujourd'hui des signaux de télévision numérique (DTV), qui nécessent moins de bande passante en raison de la compression video numérique.

U

En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 300 MHz et 3 GHz (3 000 MHz).

V

VHF (Very high frequency, très haute fréquence)

En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 30 MHz et 300 MHz.
