SWE-1244E - Haut-parleur de voiture ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer 30 cm (12 pouces)
Puissance admissible (RMS)	200 W
Puissance admissible (crête)	650 W
Impédance nominale	4 Ω
Réponse en fréquence	30 - 500 Hz
Sensibilité (1W/1m)	88,7 dB
Diamètre de montage	281 mm (11,1 pouces)
Profondeur de montage	132 mm (5,2 pouces)
Diamètre de l'aimant	134 mm
Poids de l'aimant	1,36 kg (48 oz)
Matériau de la membrane	Longues fibres trempées renforcées de polypropylène
Matériau de la suspension	Butyl, demi-rouleau à haute excursion
Bobine mobile	Fil cuivre haute température, conception ASV double couche
Aimant	Double construction Y-30 au strontium
Types d'enceintes recommandés	Clos, bass-reflex, passe-bande
Volume d'enceinte close optimale	35 - 150 L (1,24 - 5,30 pi³)
Volume d'enceinte bass-reflex optimale	50 - 100 L (1,77 - 3,53 pi³)
Diamètre de l'évent (bass-reflex)	12 cm, longueur variable selon réglage
Entretien	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les solvants.
Sécurité	Respecter la puissance nominale et les volumes d'enceinte recommandés pour éviter l'endommagement.
Réparabilité	Consulter un technicien agréé ALPINE pour toute réparation. Pièces détachées disponibles sur demande.

FOIRE AUX QUESTIONS - SWE-1244E ALPINE

Quel est le calibre de haut-parleur du SWE-1244E ?

Le SWE-1244E est un subwoofer de 30 cm (12 pouces).

Quelle puissance ce subwoofer peut-il supporter ?

Il supporte une puissance RMS de 200 W et une puissance crête de 650 W.

Quelle est l'impédance du SWE-1244E ?

L'impédance nominale est de 4 Ω.

Quel type d'enceinte est recommandé pour ce subwoofer ?

Les types d'enceintes recommandés sont clos, bass-reflex et passe-bande. Les volumes optimaux sont fournis dans la notice.

Quel est le diamètre de montage nécessaire ?

Le diamètre de montage est de 281 mm et la profondeur de montage de 132 mm.

Comment nettoyer le subwoofer ?

Utilisez un chiffon sec et doux. Évitez tout contact avec l'eau et les produits chimiques.

Puis-je utiliser ce subwoofer dans une enceinte fermée ?

Oui, le volume net recommandé pour une enceinte close est de 35 à 150 L, avec un volume optimal de 65 L.

Quelle est la sensibilité de ce haut-parleur ?

La sensibilité est de 88,7 dB (1W/1m).

Ce subwoofer est-il adapté pour une utilisation en voiture ?

Oui, c'est un haut-parleur de voiture conçu pour les caissons de basses dans un véhicule.

Où puis-je trouver les dimensions exactes pour construire un caisson ?

Les dimensions de montage, volumes d'enceinte et longueurs d'évent sont détaillés dans la notice téléchargeable gratuitement.

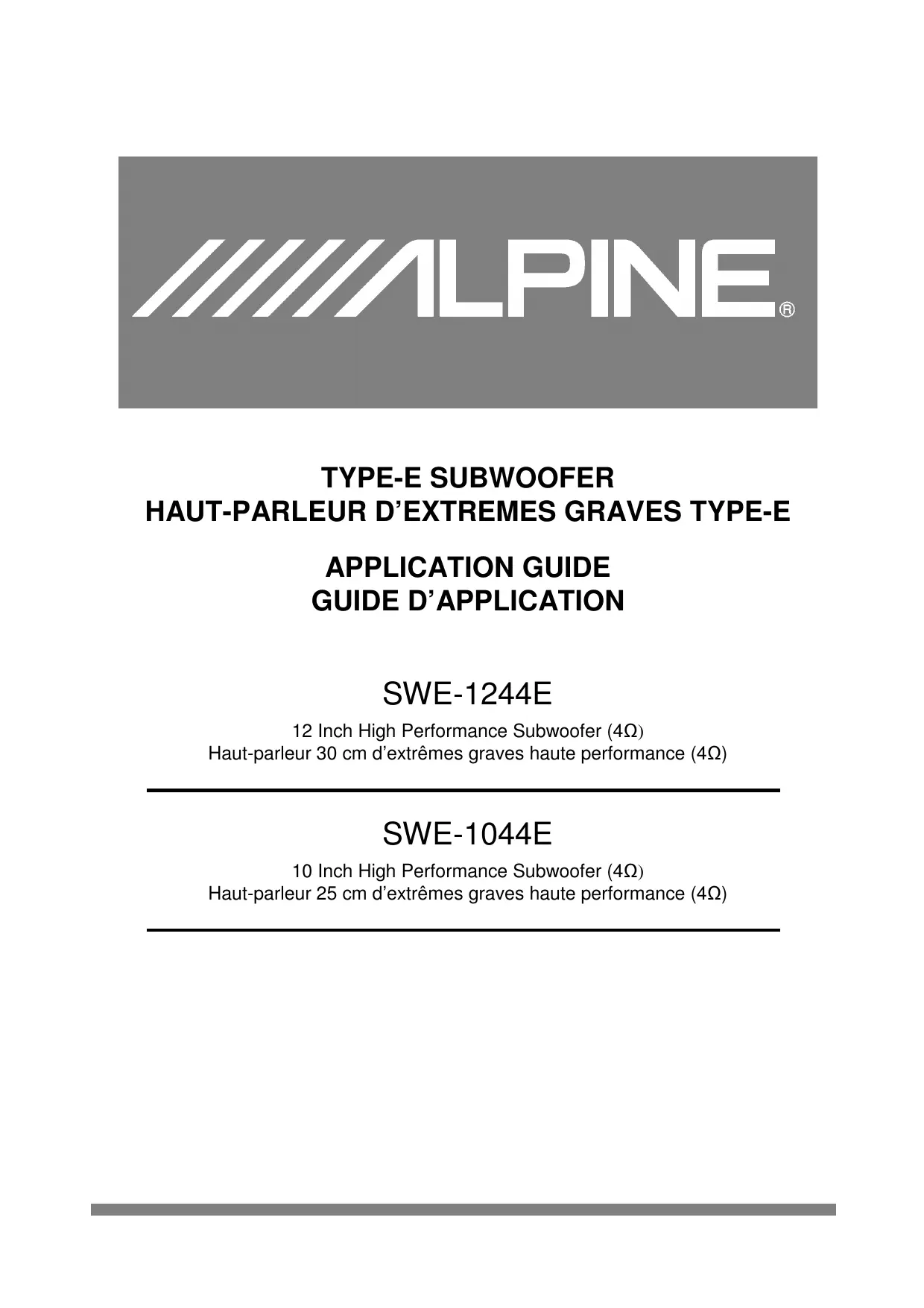

MODE D'EMPLOI SWE-1244E ALPINE

Caractéristiques et spécifications Caractéristiques
Features
Taille
Puissance admissible (efficace / crête)
Plage de puissance (efficace)
Réponse en fréquence (Hz)
Membrane	Matériau
	Conception
Suspension	Matériau
	Conception
Centreur	Matériau
	Conception
Bobine	Matériau
	Conception
Moteur	Géométrie de pièce polaire
	Configuration
	Aimant
Bâti	Matériau
	Conception
Bornes	Répartition
	Conception
Fils conducteurs	Conception
Joint d'étanchéité	Conception
Enciente
Profondeur de montage
Diamètre de montage - montage avant
Volume ajouté - montage inversé**
Déplacement - montage avant**
Déplacement - montage arrière**
Types d'enceintes recommandés - (C)close / (É)évent / (PB)passe-bande
Plage de volume - enciente close
Volume optimal - enciente close
Plage de volume - enciente à évent
Volume optimal - enciente à évent
Diamère / longeur de l'évent
Paramètres électomécaniques#
Impédance nominale
Réponse en fréquence
Sensibilité (NPA@1W/1m)*
Résistance CC de la bobine (Re)
Inductance (Le) 1KHz
Résonance à l'air libre (Fs)
Radieur équivalente (Vas)
Q méchanique (Qms)
Q électrique (Qes)
Q total (Qts)
Déplacement linéaire [(Hvc-Hag)/2], un sens (Xmax)
Déplacement linéaire magnétique, un sens (Xmag)
Déplacement mécanique, crête à crête
Hauteur de l'écartement (Hag)
Hauteur de la bobine (Hvc)
Surface du diaphragme (Sd)
Diamètre de la bobine
Poids de l'aimant

SWE-1044E	SWE-1244E
10"	12"
150W/500W	200W/650W
50W-150W	50W-200W
33Hz-800Hz	30Hz-500Hz
Longues fibres trempées, renforcées de polypropylène
Parabolique 2 pièces
Suspension Butyl
Demi rouleau à haute excursion
Fibres de coton carboné enduites
Ventilation arrière simple linéaire
Fil cuivre haute température, conception ASV
Double couche
Conventionnel Optimisé
Pole étendu avec évent laminaire
Double construction Y-30 au Strontium
Châssis acier, revêtu de poudre de titane
Structure à 6 branches avec bobine ventilée
Simple face
Connecteurs 5 voies finition brossée à clipage
Fil ultra fin tressé en toron, isolé au silicone noir
Système de fixation sur joint en polymère caché
115 mm (4.6")	132 mm (5.2")
230 mm (9.1")	281 mm (11.1")
1.1 L (0.039 ft3)	1.6 L (0.056 ft3)
1.9 L (0.067 ft3)	2.8 L (0.099 ft3)
1.5 L (0.053 ft3)	2.1 L (0.074 ft3)
C/E/PB
20 - 100 L (0.71 - 3.53 ft3)	35 - 150 L (1.24 - 5.30 ft3)
35 L (1.24 ft3)	65 L (2.30 ft3)
35 - 80 L (1.24 - 2.82 ft3)	50 - 100 L (1.77 - 3.53 ft3)
50 L (1.77 ft3)	75 L (2.65 ft3)
10 / 22 cm (3.9 / 8.7")	12 / 28 cm (4.7 / 11.0")
4 Ω	4 Ω
33 - 800 Hz	30 - 500 Hz
87.1 dB	88.7 dB
3.3 Ω	3.3 Ω
0.60 mH	0.60 mH
34 Hz	31 Hz
49 L (1.73 ft3)	102,5 L (3.62 ft3)
2.9	3.3
0.60	0.62
0.49	0.53
8.5 mm	7.5 mm
17 mm	18 mm
20 mm	21 mm
8 mm	10 mm
24.5 mm	24.5 mm
480 cm2 (74.4 in2)	529 cm2 (82.0 in2)
50 mm (2")	50 mm (2")
44 oz (1.23 kg)	48 oz (1.36 Kg)

Remarque: Les spécifications peuvent changer sans préavis.

Paramètres T/S mesurés/calculés après rodage.

* Ne pas utiliser cette spécification souvent mal comprise comme référence pour la puissance du haut-parleur d'extrêmes graves.
** Panneau de 0.75 po (19 mm) d'épaisseur, overture correspondant environ au diamètre intérieur du joint d'étanchéité.

ALPINE SWE-1244E 30 cm Subwoofer

ENCLOSURE RECOMMENDATIONS

	volume du woofer	2,1 Litres
type de caisson	optimisation pour :	fort	normal	bas/précis
clos	Volume net [Litre] *	35	60	150
	Libre champ SPL à 90 Hz [dB/Wm]	90,2	89,1	88,7
	Tenue en puissance [Watt RMS]	250	200	150
	Fréquence de résonnance [Hz]	38	33	26
bass-reflex	Volume net [Litre] *+**	50	75	100
	Diamètre et longueur de l'évent [cm]	12 x 25	12 x 28	12 x 18
	free field SPL at 90 Hz [dB/Wm]	92,1	90,3	89,3
	Tenu en puissance [Watt RMS]	200	200	200
	Fréquence de coupure haute pour filtre subsonic	30	27	25
	Tenue en puissance avec filtre subsonic [W]	300	300	250
	Fréquence de résonnance [Hz]	44	33	24
band-pass simple éventV 1 V 2	Volume net [Litre] * V1	25	35	60
	Volume net [Litre] ** V2	40	40	40
	Diamètre et longueur de l'évent [cm] en V2	2pc. 10 x 11,5	2pc. 10 x 17	2pc. 10 x 28
	Libre champ SPL à 90 Hz [dB/Wm]	94,2	91,6	89,6
	Tenue en puissance [Watt RMS]	250	250	200
	Fréquence de résonnance [Hz]	42	34	27
band-pass double éventV 1 V 2	Volume net [Litre] * + ** V1	35	-	-
	Diamètre et longueur de l'évent [cm] en V1	7 x 31
	Volume net [Litre] ** V2	42
	Diamètre et longueur de l'évent [cm] en V2	3pc. 10 x 16
	Libre champ SPL à 90 Hz [dB/Wm]	94,6
	Tenue en puissance [Watt RMS]	300
	Fréquence de coupure haute pour filtre subsonic	22
	Tenue en puissance avec filtre subsonic [W]	300
	Fréquence de résonnance [Hz]	41

*): ajouter 2,1 L pour le boomer!
**): calculer et ajouter le vomume de (des) évent(s)
formule: diamètre extérieur [dm] au carré fois 3,14 divisé par 4, fois la longueur [dm]
les évents doivent être ronds ! si Ies évents ne vont pas,
des canaux à section similaire (ronds aux extrémités) peunvent être construits.
garnitures : pour caisson clos, remplir partiellement, pour caisson bass-reflex, couvrir 2 pans de mousse acoustique.
épaisseur des cloisons du caisson : MDF/Multicouche de 19 à 22mm. Boomer vissé.
Filtre subsonic: filtre passe-haut du 3è ordre ou supérieur

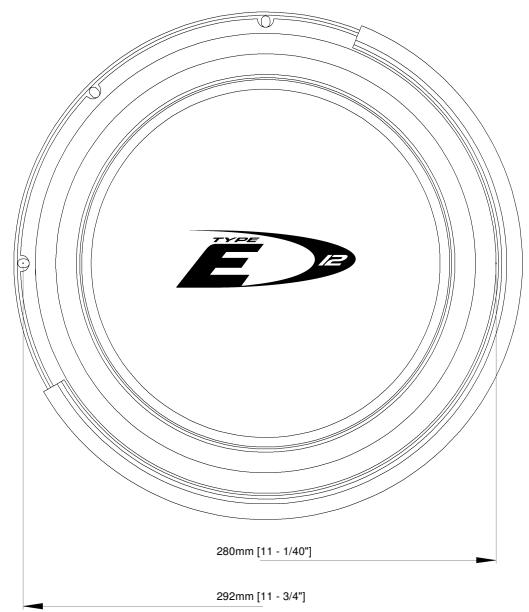

Dimensions de montage :

Diamètre de montage	282 mm
Profondeur de montage	131 mm
Diamètre de l'aimant	134 mm
Espace recommandé derrière l'aimant	> 20 mm
Si le rebord descend dans l'enceinte	sans -
Diamètre de rognage	309 mm
Profondeur de rognage	9 mm

ALPINE SWE-1044E 25 cm Subwoofer

ENCLOSURE RECOMMENDATIONS

	volume du woofer	1,5 Litres
type de caisson	optimisation pour :	fort	normal	bas/précis
clos	Volume net [Litre] *	20	35	100
	Libre champ SPL à 90 Hz [dB/Wm]	87,7	87	86,5
	Tenue en puissance [Watt RMS]	200	200	150
	Fréquence de résonnance [Hz]	42	37	28
bass-reflex	Volume net [Litre] *+**	35	50	80
	Diamètre et longueur de l'évent [cm]	10 × 24	10 × 22	10 × 22
	free field SPL at 90 Hz [dB/Wm]	91,5	90,1	88,5
	Tenu en puissance [Watt RMS]	150	120	100
	Fréquence de coupure haute pour filtre subsonic	35	32	27
	Tenue en puissance avec filtre subsonic [W]	250	250	200
	Fréquence de résonnance [Hz]	45	34	25
band-pass simple éventV 1 V 2	Volume net [Litre] * V1	12	18	28
	Volume net [Litre] ** V2	20	20	20
	Diamètre et longueur de l'évent [cm] en V2	12 × 18	12 × 26	12 × 36
	Libre champ SPL à 90 Hz [dB/Wm]	92	90	87,6
	Tenue en puissance [Watt RMS]	250	200	150
	Fréquence de résonnance [Hz]	46	37	30
band-pass double éventV 1 V 2	Volume net [Litre] * + ** V1	-	30	-
	Diamètre et longueur de l'évent [cm] en V1		7 × 38
	Volume net [Litre] ** V2		23
	Diamètre et longueur de l'évent [cm] en V2		12 × 20
	Libre champ SPL à 90 Hz [dB/Wm]		91
	Tenue en puissance [Watt RMS]		200
	Fréquence de coupure haute pour filtre subsonic [Hz]		24
	Tenue en puissance avec filtre subsonic [W]		250
	Fréquence de résonnance [Hz]		35

^* ): ajouter 1,5 L pour le boomer!
**): calculer et ajouter le vomume de (des) évent(s)
formule: diamètre extérieur [dm] au carré fois 3,14 divisé par 4, fois la longueur [dm]
les évents doivent être ronds ! si Ies évents ne vont pas,
des canaux à section similaire (ronds aux extrémités) peunvent être construits.
garnitures : pour caisson clos, remplir partiellement, pour caisson bass-reflex, couvrir 2 pans de mousse acoustique.
épaisseur des cloisons du caisson : MDF/Multicouche de 19 à 22mm. Boomer vissé.
Filtre subsonic: filtre passe-haut du 3è ordre ou supérieur

Dimensions de montage :

Diamètre de montage	233 mm
Profondeur de montage	117 mm
Diamètre de l'aimant	134 mm
Espace recommandé derrière l'aimant	> 20 mm
Si le rebord descend dans l'enceinte	sans -
Diamètre de rognage	258 mm
Profondeur de rognage	9 mm

Feasible / Peu recommandé

•
