Type de produit	Haut-parleur d'extrêmes graves à simple bobine (Single Voice Coil)
Taille	10 pouces (25,4 cm)
Puissance admissible (efficace / crête)	600 W RMS / 1800 W crête
Plage de puissance efficace	300 W - 600 W
Réponse en fréquence	28 Hz - 200 Hz
Impédance nominale	4 ohms
Sensibilité (1 W / 1 m)	83 dB
Résistance CC (Re)	3,85 ohms
Fréquence de résonance (Fs)	32,5 Hz
Volume équivalent (Vas)	20 L (0,7 pi³)
Facteur Q total (Qts)	0,53
Déplacement linéaire maximal (Xmax)	15 mm
Profondeur de montage	83 mm
Diamètre de montage avant	231 mm
Poids de l'aimant	20 oz (567 g)
Bobine mobile	100 mm, simple couche, fil TIL-P haute température (200°C)
Aimant	Néodyme 35SH
Matériau du cône	Aluminium, forme parabolique haute résistance
Suspension	Santoprene moulé par injection, multi-suspension haute amplitude
Bâti	Aluminium moulé, système de refroidissement radial
Types d'enceintes recommandés	Close ou à évent
Volume d'enceinte close optimal	0,35 pi³ (environ 9,9 L)
Volume d'enceinte à évent optimal	0,6 pi³ (environ 17 L)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Pièces détachées et réparabilité	Bobine, suspension et cône remplaçables par un professionnel. Conception modulaire.

FOIRE AUX QUESTIONS - SWR-T10 ALPINE

Quelle est la puissance recommandée pour l'amplificateur ?

L'amplificateur doit délivrer entre 300 W et 600 W RMS sous 4 ohms pour exploiter pleinement le haut-parleur sans risque d'endommagement.

Puis-je utiliser ce subwoofer dans une enceinte close ou à évent ?

Oui, le SWR-T10 est conçu pour les deux types. Pour une enceinte close, prévoyez 0,25 à 0,5 pi³ (7 à 14 L). Pour une enceinte à évent, utilisez 0,5 à 0,75 pi³ (14 à 21 L).

Comment câbler ce haut-parleur ?

Étant donné que c'est un modèle à simple bobine de 4 ohms, branchez-le directement sur une sortie d'amplificateur de 4 ohms. Si vous utilisez plusieurs subwoofers, respectez les schémas de câblage fournis dans la notice.

Quelle est la profondeur de montage minimale ?

La profondeur de montage est de 83 mm. Assurez-vous que votre caisson offre au moins cette profondeur pour éviter tout contact avec la paroi arrière.

Ce haut-parleur est-il adapté à une utilisation en free-air ?

Non, ce modèle nécessite une enceinte close ou à évent. Une utilisation sans enceinte adaptée peut endommager le haut-parleur.

Quels sont les réglages de filtre passe-bas recommandés ?

Réglez le filtre passe-bas de l'amplificateur entre 80 Hz et 100 Hz pour une intégration harmonieuse avec les haut-parleurs mediums.

Faut-il roder le haut-parleur avant utilisation ?

Il est conseillé de faire fonctionner le subwoofer à faible volume pendant les 10 à 20 premières heures pour assouplir la suspension et optimiser les performances.

Que faire si le son devient distordu ?

Réduisez immédiatement le volume. La distorsion indique que le haut-parleur est en surcharge ou que l'amplificateur écrête. Vérifiez les réglages de gain et les limites de puissance.

Ce subwoofer peut-il être utilisé avec un autoradio d'origine ?

Oui, mais un amplificateur externe est nécessaire car la puissance de l'autoradio est insuffisante pour alimenter le SWR-T10 correctement.

Comment entretenir le haut-parleur ?

Nettoyez la membrane avec un chiffon doux et sec. Évitez les produits chimiques qui pourraient endommager les matériaux.

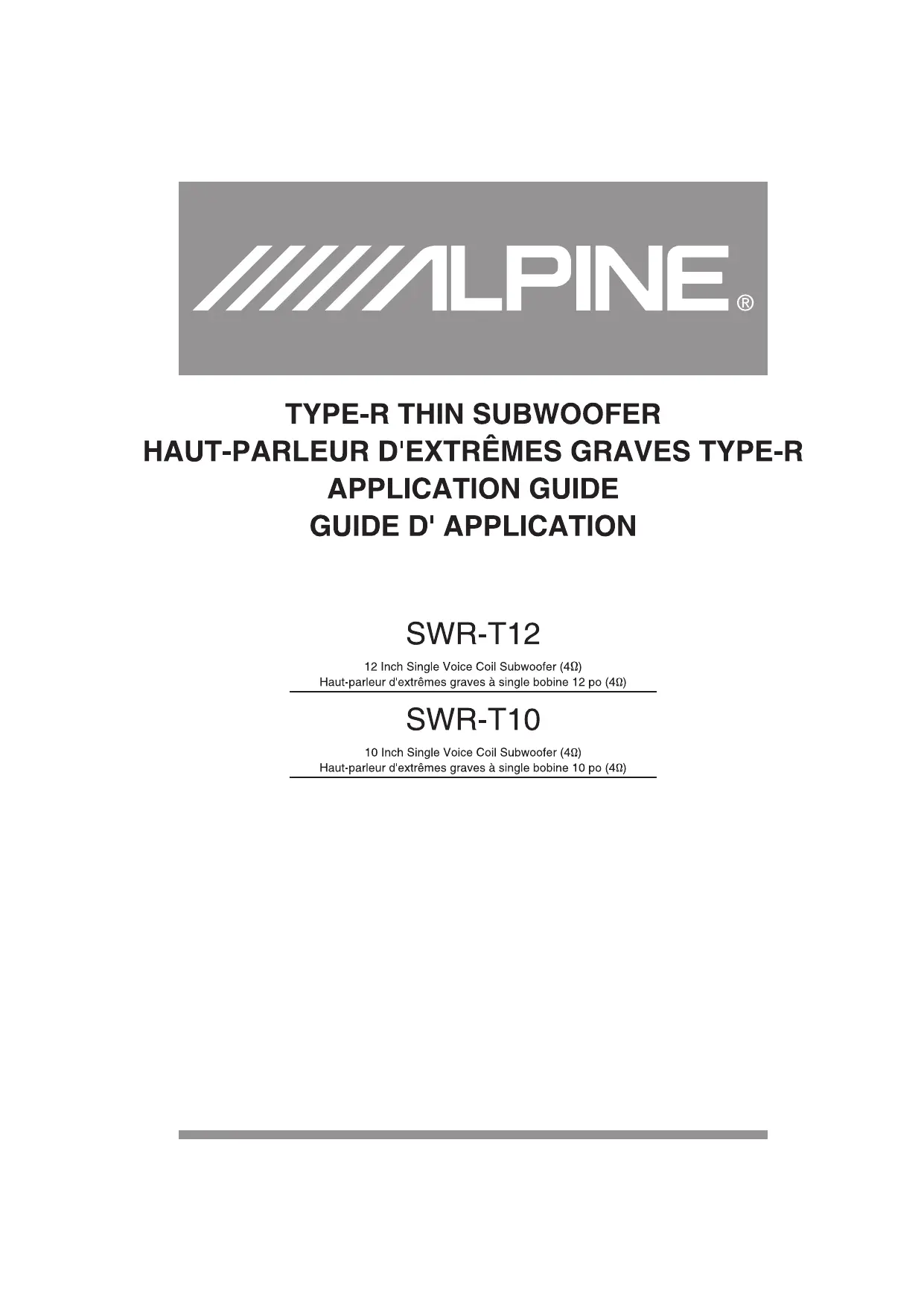

MODE D'EMPLOI SWR-T10 ALPINE

12 Inch Single Voice Coil Subwoofer (4Ω) Haut-parleur d'extrêmes graves à single bobine 12 po (4Ω)

SWR-T10

10 Inch Single Voice Coil Subwoofer (4Ω) Haut-parleur d'extrêmes graves à single bobine 10 po (4Ω)

Caractéristiques et spécifications Caractéristiques
Features
Taille
Puissance admissible (efficace/de crête)
Plage de puissance (efficace)
Réponse en fréquence (Hz)
Membrane	Matériau
	Conception
Suspension	Matériau
	Conception
Centreur	Matériau
	Conception
Bobine	Matériau
	Conception
Moteur	Géométrie de pièce polaire
	Configuration
Bâti	Matériau
	Conception
Bornes	Répartition
	Conception
Fils conducteurs	Conception
Joint d'étanchéité	Conception
Enceinte
Profondeur de montage

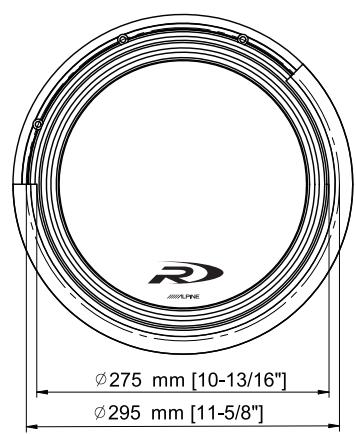

Diamètre de montage - montage avant
Déplacement - montage avant**
Volume ajouté - montage inversé**
Types d'enceintes recommandés
Volume d'enceinte close (brut)
Enceinte close optimale	Dimensions extérieures
	Volume intérieur brut
	Volume intérieur net***
	F3, Qtc
Volume d'enceinte à évent (brut)
Enceinte à évent optimale	Dimensions extérieures
	Volume intérieur brut
	Aire de l'évent (dimensions)
	Longueur de l'évent
	Déplacement de l'évent
	Volume intérieur net (Vb)***
	F3, crête, Fb
Paramètres électromécaniques#
Impédance nominale
Réponse en fréquence
Sensibilité (NPA @ 1 W / 1 m)*
Résistance CC de la bobine (Re)
Inductance (Le) 1 kHz / 20 kHz
Résonance à l'air libre (Fs)
Raideur équivalente (Vas)
Q mécanique (Qms)
Q électrique (Qes)
Q total (Qts)
Déplacement linéaire [(Hvc-Hag)/2)], un sens (Xmax)
Déplacement mécanique, crête à crête
Hauteur de l'écartement (Hag)
Hauteur de la bobine (Hvc)
Surface du diaphragme (Sd)
Diamètre de la bobine
Poids de l'aimant

Type-R Thin
SWR-T10	SWR-T12
10 po	12 po
600W/1800W	600W/1800W
300W-600W	300W-600W
28H-200Hz	26H-200Hz
Aluminum
Parabolique haute résistance avec transfert de force
Santoprene ^MD moulé par injection
Multi-suspension à amplitude élevée (brevet en instance)
Elastomer en thermoplastique
Moulé avec renforts intégrés (brevet en instance)
Fil de bobine en spirale TIL-P à haute résistance en température (200°C)
Bobine 100mm à simple couche
Double coté à courbes rayonnées (brevet no 6,639,993) avec évent traversant (brevet en instance)
Système de régulation de la température par gestion du flux d'air (brevet en instance)
Neodyme 35SH
Interne
Aluminium moulé
Event Radial avec système de régulation thermique (brevet en instance)
Un côté
Bornier renforcé (8ga)
Intégré
Système de joint invisible et fixations pour grilles intégrées (brevet en instance)
83 mm (3.25P po)	89 mm (3.5po)
231 mm (9.1po)	275 mm (10.9po)
0.070 pi ^3	0.080 pi ^3
0.040 pi ^3	0.050 pi ^3
Sealed, Vented
0.25-0.5 pi ^3	0.4-0.75 pi ^3
20po x 12.5po 5po	24po x 15po x5.25po
0.42 pi ^3	0.68pi ^3
0.35 pi ^3	0.60 pi ^3
49 Hz, 0.80	45 Hz, 0.95
0.5-0.75 pi ^3	1.0-1.5 pi ^3
28po x 13.5po x 5.125po	32po x 21po x 5.25po
0.75 pi ^3	1.26 pi ^3
7.25 po ^2 (3.625po x 2po)	12.5 po ^2 (3.625o x 3.5po)
24.5po	28.75po
0.15 pi ^3	0.26 pi ^3
0.6 pi ^3	1.0 pi ^3
29Hz, 4.2dB, 35Hz	27Hz, 5.2dB, 33Hz
4Ω	4Ω
28 - 200Hz	26 - 200Hz
83dB	84dB
3.85 Ω	3.85 Ω
3.22 mH / 0.93 mH	3.10 mH / 0.91 mH
32.5Hz	32Hz
20L (0.7 ft ^3 )	33L (1.2 ft ^3 )
6.87	7.15
0.58	0.75
0.53	0.67
15 mm	15 mm
53 mm	56 mm
28 mm	28 mm
15 mm	15 mm
346 cm ^2	490 cm ^2
100 mm (4.0")	100 mm (4.0")
20 oz	20 oz

Notes:: Remarque : Les spécifications peuvent changer sans préavis.
* Ne pas utiliser cette spécification souvent mal comprise comme référence pour la puissance du haut-parleur d'extrêmes graves
** Panneau de 0,75 po (19 mm) d'épaisseur, ouverture correspondant environ au diamètre intérieur du joint d'étanchéité.
*** Panneau de 0,75 po (19 mm) d'épaisseur de material de clôture.

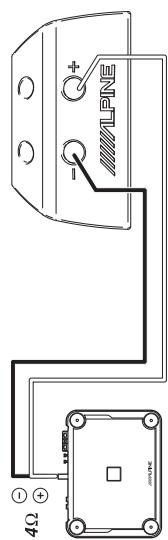

Exemple 1 1 amplificateur et 1 h.-p. d'extrêmes graves

4Ω LPNE

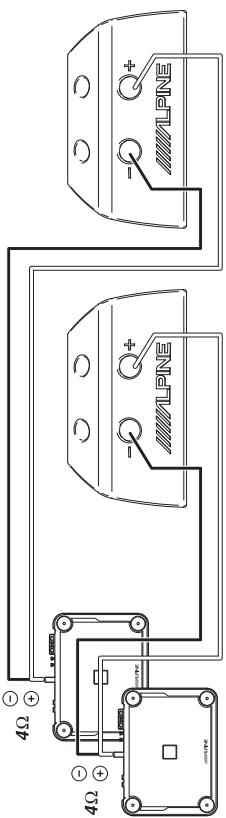

Exemple 2 2 amplificateurs et 2 h.-p. d'extrêmes graves

4Ω + - + 4Ω - + - LPINE - + - LPINE

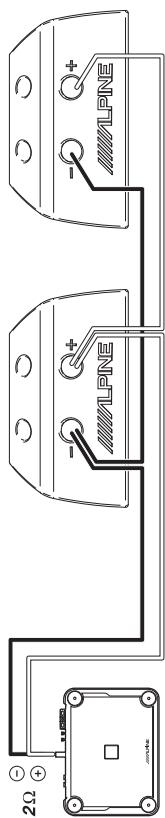

Exemple 3 1 amplificateur et 2 h.-p. d'extrêmes graves

2Ω ALPINE ALPINE

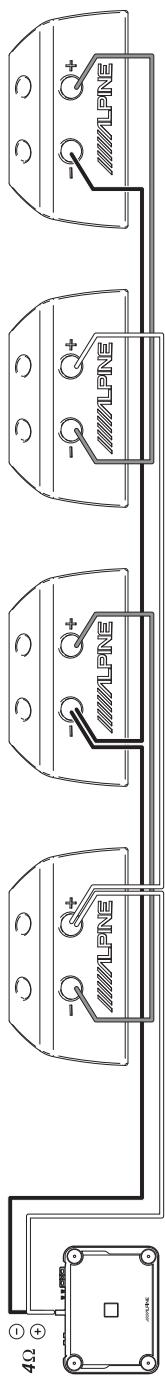

Exemple 6 amplificateur et 4 h.-p. d'extrêmes graves

4Ω LPNE LPNE LPNE LPNE

TYPE-R WIRING WORKSHEET CÂBLAGE POUR TYPE-R
