SWE-1043E - Haut-parleur de voiture ALPINE - Notice d'utilisation et mode d'emploi gratuit

Marque	Alpine
Modèle	SWE-1043E
Catégorie	Haut-parleur de voiture (subwoofer)
Type de haut-parleur	Subwoofer 25 cm (10 pouces)
Diamètre de montage	235 mm
Profondeur de montage	139 mm
Diamètre de l'aimant	134 mm
Puissance admissible (RMS)	150 W
Puissance admissible (crête)	500 W
Réponse en fréquence	33 Hz - 1 kHz
Impédance nominale	4 Ω
Sensibilité (1W/1m)	88,4 dB
Résistance CC de la bobine (Re)	3,6 Ω
Fréquence de résonance (Fs)	33 Hz
Volume équivalent (Vas)	65 L
Qts	0,34
Matériau de la membrane	Longues fibres trempées renforcées de polypropylène
Matériau de la suspension	Butyl
Matériau du centreur	Nomex® carbonisé
Matériau de la bobine	Fil de cuivre haute température, conception ASV
Type d'aimant	Double construction Y-30 au strontium
Poids de l'aimant	1,62 kg (57 oz)
Types de caisson recommandés	Clos, Bass-reflex, Passe-bande simple ou double évent
Volume net optimal caisson clos	24 L
Volume net optimal caisson bass-reflex	28 L

FOIRE AUX QUESTIONS - SWE-1043E ALPINE

Quelle est la puissance recommandée pour l'amplificateur avec ce subwoofer ?

La puissance RMS est de 150 W et la puissance crête de 500 W. Il est recommandé d'utiliser un amplificateur délivrant entre 100 et 200 W RMS sous 4 Ω pour des performances optimales.

Quel type de caisson dois-je utiliser pour un son précis ?

Pour un son précis, privilégiez un caisson clos d'un volume net de 24 L. Il offre une meilleure linéarité et une réponse plus serrée, idéal pour la qualité audio.

Quelles sont les dimensions de montage du SWE-1043E ?

Le diamètre de montage est de 235 mm et la profondeur de montage de 139 mm. L'espace recommandé derrière l'aimant est supérieur à 20 mm.

Puis-je utiliser ce subwoofer dans une enceinte bass-reflex ?

Oui, un caisson bass-reflex est recommandé avec un volume net de 28 L et un évent de 7 cm de diamètre sur 24 cm de longueur pour une réponse plus forte et profonde.

Quelle est la fréquence de coupure recommandée pour le filtre subsonique ?

Pour un caisson bass-reflex optimisé pour le 'normal', la fréquence de coupure du filtre subsonique est de 26 Hz. Utilisez un filtre passe-haut du 3e ordre ou supérieur.

Comment installer le joint d'étanchéité ?

Le joint d'étanchéité est un joint injecté moulé à vis cachées, assurant une étanchéité avant/arrière. Il doit être correctement positionné lors du montage pour éviter les fuites d'air.

Quelle épaisseur de MDF est recommandée pour le caisson ?

L'épaisseur recommandée pour les cloisons du caisson est de 19 à 22 mm en MDF ou multicouche, pour une rigidité suffisante.

Le subwoofer peut-il être monté à l'envers (montage inversé) ?

Oui, le montage inversé est possible. Le volume ajouté dû au déplacement du woofer est de 1,9 L pour le SWE-1043E, à prendre en compte dans le calcul du volume du caisson.

Quels sont les accessoires fournis avec le subwoofer ?

La notice ne liste pas les accessoires en détail, mais inclut généralement le haut-parleur, le joint d'étanchéité et les bornes de connexion 5 voies. Vérifiez le contenu de l'emballage.

Comment entretenir le subwoofer ?

Nettoyez la membrane avec un chiffon doux et sec. Évitez tout contact avec l'eau ou des produits chimiques. Assurez-vous que les connexions électriques sont propres et serrées. Aucun entretien particulier n'est nécessaire.

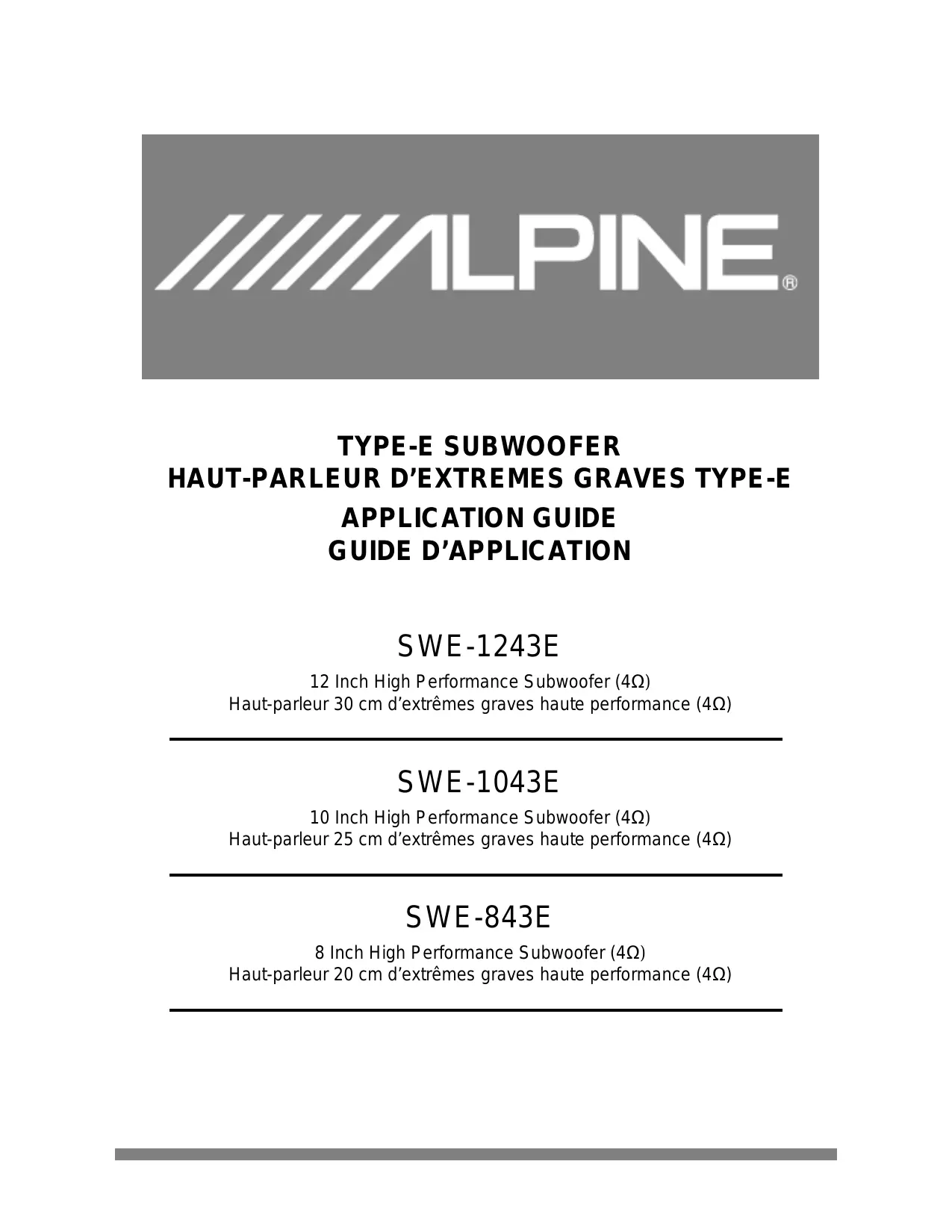

MODE D'EMPLOI SWE-1043E ALPINE

Charactréristiques et spécifications Caractéristiques
Features
Taille
Puisance admissible (efficace / crête)
Plage de puissance (efficace)
Réponse en fréquence (Hz)
Membrane	Matériau
	Conception
Suspension	Matériau
	Conception
Centreur	Matériau
	Conception
Bobine	Matériau
	Conception
Moteur	Géométrie de piece polaire
	Configuration
	Aimant
Bâtí	Matériau
	Conception
Bornes	Répartition
	Conception
Fils conducteurs	Conception
Joint d'étanchéité	Conception
Enciente
Profondeur de montage
Diamètre de montage - montage avant
Volume ajouté - montage inversé**
Déplacement - montage avant**
Déplacement - montage arrêté**
Types d'enceintes recommends - (C)close / (É)venir / (PB)passe-bande
Plage de volume - ancienne close
Volume optimal - ancienne close
Plage de volume - ancienne à évvent
Volume optimal - ancienne à évvent
Diamère / longeur de l'évent
Usable Q-Logic Box Types
Optimum Q-Logic Box Type
Paramètres électromécaniques #
Impédance nominale
Réponse en fréquence
Sensibilité (NPA@1W/1m)*
Résistance CC de la bobine (Re)
Inductance (Le) 1KHz/20KHz
Résonance à l'air libre (Fs)
Radieur équivalente (Vas)
Q méchanique (Qms)
Q électrique (Qes)
Q total (Qts)
Déplacement linéaire [(Hvc-Hag)/2], un sens (Xmax)
Déplacement linéaire magnétique, un sens (Xmag)
Déplacement mécanique, crête à crête
Hauteur de l'écartement (Hag)
Hauteur de la bobine (Hvc)
Surface du diaphragme (Sd)
Diamètre de la bobine
Poids de l'aimant

Type-E
SWE-843E	SWE-1043E	SWE-1243E
8"	10"	12"
120W/400W	150W/500W	250W/800W
50W-120W	50W-150W	50W-250W
34Hz-1.5kHz	33Hz-1kHz	28Hz-1kHz
Longues fibres trempées, renforcées de polypropylène
Parabolique 2 pièces
Suspension Butyl
Demi rouleau à haute excursion
Carbonized Nomex®
Ventilation arrêté simple linéaire
Fil cuivre haute température, conception ASV
Double couche
Conventionnel Optimisé
Pole étendu avec évent laminaire
Double construction Y-30 au Strontium
Châssis acier, revêtu de poudre de titane
Deep Diver® avec tunnels d'áération
Simple face
Connecteurs 5 voies finition brossée à clipage
Fil ultra fin tressé en toron, isolé au silicone noir
Joint injecté moulé, conception à vis cachées, étanchéité avant/arrière
111 mm (4.4")	139 mm (5.5")	169 mm (6.7")
183 mm (7.2")	235 mm (9.3")	282 mm (11.1")
0.7 L (0.02 ft3)	1.1 L (0.039 ft3)	1.6 L (0.056 ft3)
1.1 L (0.04")	1.9 L (0.067 ft3)	2.8 L (0.099 ft3)
1.5 L (0.05")	2.4 L (0.085 ft3)	3.5 L (0.124 ft3)
C/E/PB
10 - 19 L (0.35 - 0.67 ft3)	20 - 27 L (0.71 - 0.95 ft3)	28 - 40 L (0.99 - 1.41 ft3)
15 L (0.53 ft3)	24 L (0.85 ft3)	35 L (1.24 ft3)
15 - 30 L (0.53 - 1.06 ft3)	25 - 35 L (0.88 - 1.24 ft3)	32 - 58 L (1.13 - 2.05 ft3)
22 L (0.78 ft3)	28 L (0.99 ft3)	39 L (1.38 ft3)
7 / 29 cm (3" / 11.4")	7 / 27 cm (2.8 / 10.6")	7 / 23 cm (2.8 / 9.1")
À communiquer
À communiquer
4 Ω	4 Ω	4 Ω
34 Hz - 1.5 kHz	33 - 1 KHz	28 - 1 KHz
87 dB	88.4 dB	89.8 dB
3.6 Ω	3.6 Ω	3.6 Ω
1.17 / 0.30 mH	1.17 / 0.30 mH	1.02 mH / 0.24 mH
34 Hz	33 Hz	28 Hz
33.4 L	65 L (2.30 ft3)	75 L (2.65 ft3)
5,1	4.06	3.27
0,46	0.37	0.43
0,42	0.34	0.38
8 mm	8 mm	10 mm
19 mm	19 mm	23 mm
38 mm	42 mm	50 mm
8 mm	8 mm	10 mm
22 mm	22 mm	30 mm
216 cm2	346 cm2	502 cm2
38 mm (1.5")	38 mm (1.5")	50 mm (2")
57 oz (1.62 kg)	57 oz (1.62 kg)	104 oz (2.95 Kg)

Remarque: Les spécifications peuvent changer sans préavis. Paramètres T/S mesurés/calculés après rodage. Ne pas utiliser cette spécification souvent mal comprise comme référence pour la puissance du haut-parleur d'extrêmes graves. * Panneau de 0.75 po (19 mm) d'épaisseur, ouverture correspondant environ au diamètre intérieur du joint d'étanchéité.

ALPINE swe-1243e 30 cm subwoofer

Enclosure Recommendations Dimensions de montage :

Dimensions de montage :

	volume du woofer	2,8 Litres
type de caisson	optimisation pour :	fort	normal	bas/précis
clos	Volume net [Litre] *	-	25	34
	Libre champ SPL à 90 Hz [dB/Wm]	-	89,5	89,2
	Tenue en puissance [Watt RMS]	-	200	200
	Fréquence de résonnance [Hz]	-	40	36
bass-reflex	Volume net [Litre] *+**	32	32	55
	Diamètre et longueur de l'objet [cm]	10 x 26	7 x 21	10 x 34
	free field SPL at 90 Hz [dB/Wm]	92	90,3	89,5
	Tenu en puissance [Watt RMS]	200	200	230
	Fréquence de coupure haute pour filtre subsonic	28	25	24
	Tenue en puissance avec filtre subsonic [W]	300	300	300
	Fréquence de résonnance [Hz]	42	35	27
band-pass simple évent	Volume net [Litre] * V1	-	19	30
	Volume net [Litre] ** V2	-	19	18
	Diamètre et longueur de l'objet [cm] en V2	-	2 pc. 10 x 34	3 pc. 7 x 39
	Libre champ SPL à 90 Hz [dB/Wm]	-	91	88
	Tenue en puissance [Watt RMS]	-	250	250
	Fréquence de résonnance [Hz]	-	36	27
band-pass double évent	Volume net [Litre] * + ** V1	25	37	45
	Diamètre et longueur de l'objet [cm] en V1	7 x 32	7 x 25	7 x 36
	Volume net [Litre] ** V2	24	23	23
	Diamètre et longueur de l'objet [cm] en V2	2 pc. 10 x 20	2 pc. 10 x 27	2 pc. 10 x 36
	Libre champ SPL à 90 Hz [dB/Wm]	93,3	91,6	90
	Tenue en puissance [Watt RMS]	250	250	275
	Fréquence de coupure haute pour filtre subsonic	22	22	15
	Tenue en puissance avec filtre subsonic [W]	300	300	300
	Fréquence de résonnance [Hz]	43	34	26

*): ajouter 2,8L pour le boomer! **): calculer et ajouter le volume de (des) évent(s). Formule: diamètre extérieur [dm] au carré fois 3,14 divisé par 4, faire la longueur [dm]. Les évén doivent être ronds! Si les évén ne vont pas, des canaux à section similaire (ronds aux extrémités) doivent être construits. Garnitures : pour caisson clos, remplir partiellement, pour caisson bass-reflex, couvrir 2 pans de mousse acoustique. Épaisseur des cloisons du caisson : MDF/Multicouche de 19 à 22mm. Boomer vissé. Filtre subsonic: filtré passe-haut du 3è ordre ou supérieur.

Diamètre de montage 282 mm

Profondeur de montage 169 mm

Diamètre de l'aimant 156 mm

Espace recommandé derrière l'aimant >20 mm

Si le rebord descend dans l'enceinte Sans -

Diamètre de rognage 306 mm 312 mm

Profondeur de rognage 14 mm 16 mm

ALPINE SWE- 1043E 25 cm subwoofer

Enclosure Recommendations Dimensions de montage :

Dimensions de montage :

	volume du woofer	1,9 Litres
type de caisson	optimisation pour :	fort	normal	bas/précis
clos	Volume net [Litre] *	-	15	23
	Libre champ SPL à 90 Hz [dB/Wm]	-	88	88
	Tenue en puissance [Watt RMS]	-	125	100
	Fréquence de résonnance [Hz]	-	43	38
bass-reflex	Volume net [Litre] *+**	20	25	38
	Diamètre et longueur de l'event [cm]	7 x 25	7 x 24	7 x 25
	free field SPL at 90 Hz [dB/Wm]	90	89	87,5
	Tenu en puissance [Watt RMS]	100	100	125
	Fréquence de coupure haute pour filtré subsonic	28	26	22
	Tenue en puissance avec filtré subsonic [W]	150	150	150
	Fréquence de résonnance [Hz]	40	35	27
band-pass simple évent	Volume net [Litre] * V1	-	16	20
	Volume net [Litre] ** V2	-	15	14
	Diamètre et longueur de l'event [cm] en V2	-	10 x 27	10 x 35
	Libre champ SPL à 90 Hz [dB/Wm]	-	89	87,5
	Tenue en puissance [Watt RMS]	-	150	150
	Fréquence de résonnance [Hz]	-	36	30
band-pass double évent	Volume net [Litre] * + ** V1	25	25	34
	Diamètre et longueur de l'event [cm] en V1	5 x 19	5 x 35	5 x 29
	Volume net [Litre] ** V2	20	15	14
	Diamètre et longueur de l'event [cm] en V2	10 x 17	10 x 25	10 x 34
	Libre champ SPL à 90 Hz [dB/Wm]	91	88,7	87,2
	Tenue en puissance [Watt RMS]	125	150	150
	Fréquence de coupure haute pour filtré subsonic	24	15	15
	Tenue en puissance avec filtré subsonic [W]	150	150	150
	Fréquence de résonnance [Hz]	35	30	24

*): ajouter 1,9L pour le boomer! **: calculer et ajouter le volume de (des) événement(s). Formule: diamètre extérieur [dm] au carré fois 3,14 divisé par 4, faire la longueur [dm]. Les événements doivent être ronds! Si les événements ne sont pas ronds, des canaux à section similaire (ronds aux extrémités) doivent être construits. Garnitures : pour caisson clos, remplir partiellement, pour caisson bass-reflex, couvrir 2 pans de mousse acoustique. Épaisseur des cloisons du caisson : MDF/Multicouche de 19 à 22mm. Boomer vissé. Filtre subsonic: filtré passe-haut du 3è ordre ou supérieur.

Diamètre de montage 235 mm

Profondeur de montage 139 mm

Diamètre de l'aimant 134 mm

Espace recommandé derrière l'aimant >20 mm

Si le rebord descend dans l'enceinte Sans -

Diamètre de rognage 256 mm 262 mm

Profondeur de rognage 14 mm 16 mm

ALPINE swe-843e 20 cm subwoofer

ENCLOSURE RECOMMENDATIONS

CAISSONS RECOMMANDES
	volume du woofer	0,9 Litres
type de caisson	optimisation pour :	fort	normal	bas/précis
clos	Volume net [Litre] *	-	10	15
	Libre champ SPL à 90 Hz [dB/Wm]	-	87	86,5
	Tenue en puissance [Watt RMS]	-	100	130
	Fréquence de résonnance [Hz]	-	45	38
bass-reflex	Volume net [Litre] *+**	15	20	25
	Diamètre et longueur de l'event [cm]	5 x 17	6 x 23	6 x 22
	free field SPL at 90 Hz [dB/Wm]	89	88	87
	Tenu en puissance [Watt RMS]	100	100	100
	Fréquence de coupure haute pour filtre subsonic	30	28	27
	Tenue en puissance avec filtre subsonic [W]	130	130	130
	Fréquence de résonnance [Hz]	40	34	30
band-pass simple évent	Volume net [Litre] * V1	-	9	13
	Volume net [Litre] ** V2	-	9	10
	Diamètre et longueur de l'event [cm] en V2	-	8,5 x 25	8,5 x 29
	Libre champ SPL à 90 Hz [dB/Wm]	-	88,5	87
	Tenue en puissance [Watt RMS]	-	130	130
	Fréquence de résonnance [Hz]	-	38	33
band-pass double évent	Volume net [Litre] * + ** V1	13	15	20
	Diamètre et longueur de l'event [cm] en V1	5 x 23	5 x 27	5 x 23
	Volume net [Litre] ** V2	11	11	11
	Diamètre et longueur de l'event [cm] en V2	10 x 20	8,5 x 16	10 x 29
	Libre champ SPL à 90 Hz [dB/Wm]	91,5	90	89
	Tenue en puissance [Watt RMS]	100	100	100
	Fréquence de coupure haute pour filtre subsonic	29	27	25
	Tenue en puissance avec filtre subsonic [W]	130	130	130
	Fréquence de résonnance [Hz]	45	40	34
(*): ajouter 1,9L pour le boomer!**: calculer et ajouter le volume de (des) évent(s) formule: diamètre extérieur [dm] au carré FOIS 3,14 divisé par 4, FOIS la longueur [dm]les évents doivent être rôns! si Iés évents ne seront pas, des canaux à section similaire (rôns aux extrémités) peuvent être construits.garnitures : pour caisson clos, replir partiellement, pour caisson bass-reflex, couvrir 2 pans de mousse acoustique.épaisseur des cloisons du caisson : MDF/Multicouche de 19 à 22mm. Boomer visse.Filtre subsonic: filtre passer-haut du 3è ordre ou supérieurDimensions de montage :Diamètre de montage 183 mmProfondeur de montage 111 mmDiamètre de l'aimant 134 mmÉspace recommancé derrière l'aimant > 20 mmSi le rebord descend dans l'enceinte Sans - Avec le jointDiamètre de rognage 206 mm 212 mmProfondeur de rognage 14 mm 16 mm

280mm [11-1/4"] 298mm [11-3/4"]

Feasible / Peu recommandé
