BRUKSANVISNING 50-253 Biltema

STEG 13: Montera fettskålen 5 på undersidan av grillen 1.

Produktet er identisk med gassgrillen som har gjennomgått typekontroll av godkjent kontrollorgan:

NB nr.: 2531

TÜV Rheinland Italia s.r.l – via Mattei 3 – 20010 – Pogliano Milanese (MI) Italy

Produsent:

• Kun for utendørs bruk.
• Les bruksanvisningen grundig før du bruker grillen.
• Grillens deler kan bli veldig varme. Barn må ikke oppholde seg i nærheten av en varm grill.
• Du må alltid se etter lekkasjer när du har koblet til gass.
• Gassfl asken må ikke plasseres på grillen.
• Ikke fl ytt grillen mens den er i bruk.
• Slå av gassen ved fl asken när du ikke skal grille mer.
• Modifi sering av grillen, feil bruk eller unnlatelse av å følge instruksjonene kan være farlig og må ikke gjøres.
• Bruk kun gassbeholder med butan/propan i samsvar med lokale forskrifter.

ADVARSEL!

Gjør følgende hvis du kjenner gasslukt:

1. Slå av gassen ved fl asken.
2. Slukk all åpen ild. Ikke bruk elektriske apparater.
3. Åpne lokket på grillen slik at gassen slipper ut.
4. Ventiler området.
5. Se etter lekkasjer i henhold til instruksjonene i denne bruksanvisningen.
6. Hvis lukten ikke forsvinner, må du umiddelbart kontakte ditt Biltema-varehus eller din gassleverandør.

TEKNISKE DATA

Effekt: .... Totalt: 8,79 kW (3 x 2,93 kW)

Gassforbruk: 627 g/t

Gasstype .... Propan/butan (LPG)

Gasstrykk 30 mbar

Gasskategori ..... I3B/P(30)

Ventiler på brennere ... ∅ 0,86 mm

Grill-/arbeidshøyde .... 85 cm

Mål . . . . . . . . . . . . . . B 122 cm, D 56 cm, H 108 cm

Piezotenning

MONTERING

OBS! Les monteringsinstruksjonene grundig, og følg dem trinn for trinn.

Du trenger følgende verktøy: Stjerneskrutrekker, skiftnøkkel, pipenøkkelsett eller skrutrekkere (medfølger ikke).

Monter grillen på fl att og rent underlag. Følg instruksjonene i denne bruksanvisningen. Vi anbefaler at to personer deltar i monteringen. Påse at all emballasje har blitt fjernet fra alle delene.

ADVARSEL! Vær oppmerksom på skarpe kanter under montering.

MONTERINGSDETALJER

A. Skrue M6 x 12 mm, 20 stk.
B. Skrue M6 x 35 mm, 6 stk.
C. Låsesplint, 2 stk.
D. Aksling, 2 stk.
F. Dyse av kobber, 1 stk.

A.

B.

C.

D.

E.

GRILLENS DELER

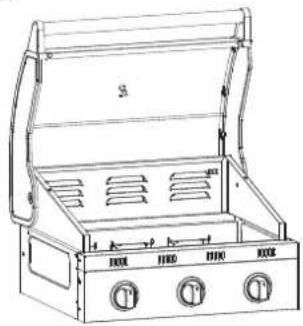

1. Grill
2. Varmehylle
3. Grillrist x 2
4. Varmeplate x 3
5. Fettskål
6. Venstre arbeidsbord
7. Høyre arbeidsbord
8. Bakre tverrstag
9. Venstre sidepanel
10. Høyre sidepanel
11. Bunnplate
12. Fremre tverrstag (ved dørene)

13. Venstre dør

14. Høyre dør

15. Hjul x 2
16. Hjulkapsel x 2

17. Fot x 2

18.

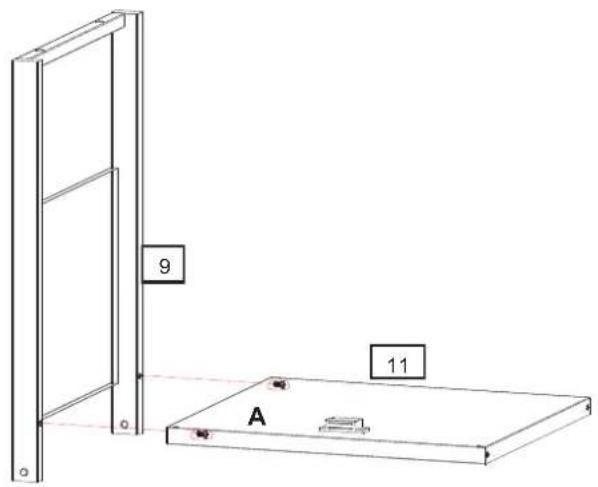

TRINN 1: Monter venstre sidepanel 9 på bunnplaten (11) ved hjelp av 12 mm skrue A. Kontroller at side- og bunnplaten ligger riktig vei, og stram til skruene ved hjelp av skrutrekkeren.

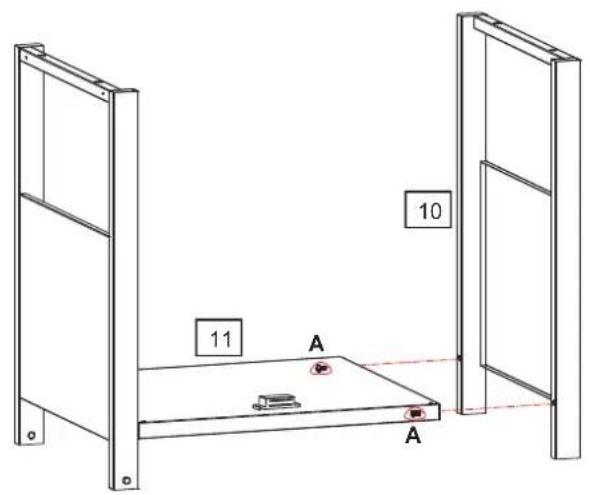

TRINN 2: Monter høyre sidepanel 10 på bunnplaten (11) ved hjelp av 12 mm skrue A. Kontroller at side- og bunnplaten ligger riktig vei, og stram til skruene ved hjelp av skrutrekkeren.

TRINN 3: Fest fremre tverstag 12 mellom sidepanelene ved hjelp av 12 mm skrue.

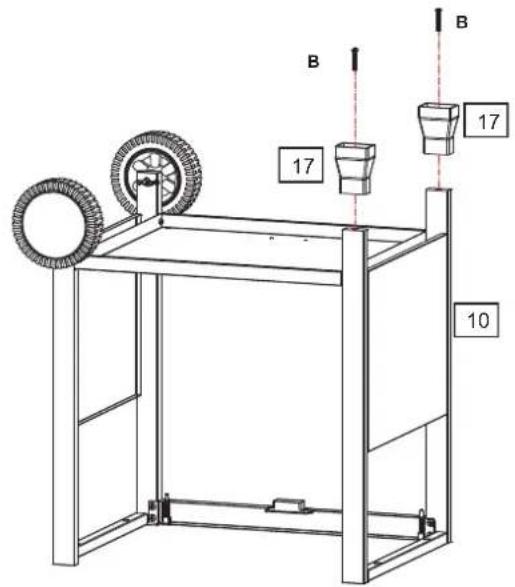

TRINN 5: Sett føttene 17 på høyre sidepanel 10, bruk 35 mm skrue B.

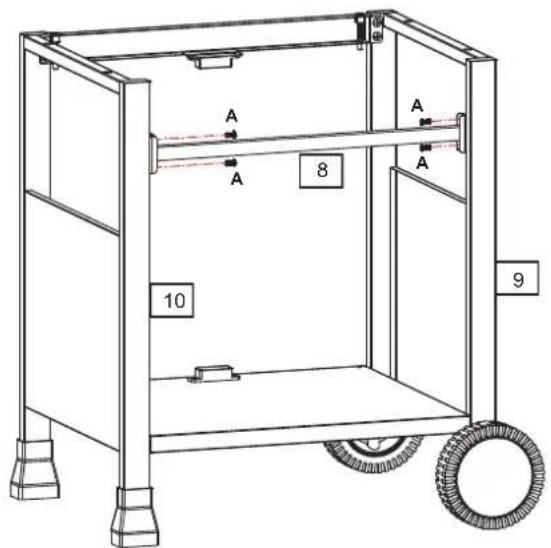

TRINN 6: Fest bakre tverrstag 8 mellom sideplatene, bruk 12 mm skrue.

TRINN 7: Monter grillen 1 på høyre 9 og venstre 10 sidepanel, bruk 35 mm skrue B.

TRINN 8: Monter venstre dør 13 ved først å føre pinnen inn i dørens overkant, og plasser deretter dørens nedre pinne i bunnplaten 11.

TRINN 9: Monter høyre dør 13 ved først å føre pinnen inn i dørens overkant, og plasser deretter dørens nedre pinne i bunnplaten 11.

TRINN 10: Skru fast venstre arbeidsbord 6 på grillen 1, bruk 12 mm skrue.

TRIN N 11: Skru fast høyre arbeidsbord 6 på grillen 1, bruk 12 mm skrue.

TRINN 12: Plasser varmeplatene 4, legg på plass grillristene 3 og heng opp varmehyllen 2.

TRINN 13: Monter fettskålen 5 på undersiden av grillen 1.

Bruk gass (LPG) som drivstoff til denne grillen, sammen med en reduksjonsventil (regulator) og en fl eksibel gasslange (medfølger ikke).

Gassfl asken

Denne grillen må kun brukes sammen med propan (LPG) på fl aske. Gassfl asker kan brukes hele året, selv på kalde vinterdager. Det kan være behov for en fastnøkkel for å bytte gassfl aske. Flasken må aldri plasseres på bunnhyllen under grillen. Gassfl asken må oppbevares og brukes stående, den må aldri ligge på siden. OBS! Gassfl askens dimensjoner og kapasitet må overholde nasjonale standarder. Følg nasjonale og lokale forskrifter for oppbevaring av gass.

Reduksjonsventil og slange

OBS! Bruk kun en reduksjonsventil og en slange som er godkjent i henhold til nasjonale standarder. Følg nasjonale forskrifter for maksimal slangelengde. Reduksjonsventilen må være egnet for LPG-gass og ha et nominelt trykk på 30 mbar. Komplette og godkjente sett med reduksjonsventil og slange kan kjøpes på ditt Biltema-varehus.

ADVARSEL! Bruk av feil eller defekt reduksjonsventil kan føre til fare og kan også ugyldiggjøre garantien. Kontakt Biltema for å få råd om egnede reduksjonsventiler.

Gasslangen må regelmessig kontrolleres for skader og slitasje. Slitt eller skadet slange må byttes. Følg nasjonale forskrifter for tidsintervall for bytting av slange.

Tilkobling og bytte av gassfl aske til grillen

OBS! Alle kontrollbrytere må vris til "OFF" før gassen kobles til. Kontroller at ingen ventilasjonsåpninger på grillen er tilstoppet.

OBS! Når du kobler til eller bytter gassfl asken: Kontroller at det ikke fi nnes antenningskilder i området, for eksempel sigaretter, åpne fl ammer eller ting som kan slå gnister.

OBS!

Gasslangen skal kobles til grillens kobberdyse og sikres med egnet slangeklemme. Ikke bruk teip eller forseglingsvæske. Dysen sitter på venstre side av grillen bak kontrollpanelet. Gasslangen må ikke komme i kontakt med andre deler av grillen enn tilkoplingen. Slangen må henge fritt uten å være bøyd, brettet eller vridd, da det kan stenge veien for gassen. Du kan myke opp den ene enden av slangen ved å klemme den mellom tommel og pekefi nger noen ganger for å gjøre det enklere å tre den på dysen. Smør deretter inn nippelen med matolje eller såpe. Prøv å skru og presse på slangen samtidig. Når slangen er på plass, klemmer du den fast ved hjelp av slangeklemmen.

Når gassfl asken er koblet til grillen, må du utføre en lekkasje-kontroll.

Lekkasjekontroll

Lekkasjekontroll må utføres før første gangs bruk, ved starten av hver sesong og når du har byttet gassfl aske.

OBS! Sørg for at prosedyren utføres i et rom med god ventilasjon, aldri i nærheten av åpen ild, gnister eller varmekilder. Du må ikke tenne grillen hvis du kjenner gasslukt.

1. Påse at bryteren står på "Off".
2. Åpne ventilen på gassfl asken og/eller reduksjonsventilen.

3. Undersøk alle tilkoplinger for å avdekke lekkasjer. Bruk en løsning som består av like deler vann og såpe/oppvaskmiddel. Stryk såpeblandingen på alle tilkoplingspunkter, bruk en klut eller en børste.

4. Hvis det dannes bobler, må du umiddelbart slå av gassen ved hjelp av ventilen på fl asken. Stram til alle tilkoblinger igjen, og gjenta kontrollen.

5. Hvis det fortsatt dannes gassbobler ved gjentatt kontroll, må du ikke bruke grillen. Kontakt Biltema.

ADVARSEL! Du må aldri utføre lekkasjekontroll ved hjelp av en fyrstikk eller annen type åpen ild. Eksplosjonsfare!

BRUK

ADVARSEL! Før du bruker gassgrillen må du lese og forstå alle sikkerhetsinstruksjoner og advarsler i denne bruksanvisningen.

ADVARSEL! Under bruk må gassgrillen og gassfl asken plasseres på god avstand fra alle brennbare materialer. Ikke plasser gassgrillen under en paviljong, parasoll eller lignende.

ADVARSEL! Blokkering i røret frem til brenneren kan føre til at ilden går motsatt vei ("fl ashback"). Les og følg instruksjonene i kapittelet om vedlikehold av brenner.

Tenne grillen med piezotenning

1. Åpne lokket på gassgrillen.
2. Påse at bryteren står på "Off".
3. Åpne ventilen på gassfl asken og/eller reduksjonsventilen.
4. Hold ansikt og kropp så langt tilbake som mulig når du tenner grillen.
5. Vri venstre og høyre bryter til "Max", og tenn deretter grillen ved å vri den midtre bryteren (hvor tenningen sitter) til "Max" (du hører at tenningen klikker).
6. Hvis grillen ikke tennes, vrir du bryteren til "Off" og venter i 5 minutter til gassen har spredd seg.
7. Når brenneren er tent, kan du tenne og slukke de andre brennerne ved hjelp av bryterne. Brennerne kan brukes sammen eller i den kombinasjonen du ønsker.
8. Reguler varmen ved å vri bryteren mellom "Off" og "Max".

Tenne grillen ved hjelp av fyrstikker

Verktøy: Fyrstikkholderen (henger under høyre sidehylle).

1. Hvis grillen ikke tenner etter fl ere forsøk, kan du tenne den ved hjelp av fyrstikker.
2. Åpne lokket på gassgrillen.
3. Påse at bryteren står på "Off".
4. Tenn en fyrstikke, og bruk fyrstikkholderen til å holde den inntil grillens brenner.
5. Vri bryteren for venstre brenner til "Max". Brenneren bør antennes innen 5 sekunder.
6. Hvis brenneren ikke tennes, må du vri bryteren til "Off" og vente i 5 minutter slik at gassen fordamper og prosedyren kan gjentas.
7. Når brenneren er tent, kan du tenne de andre brennerne ved hjelp av kontrollbryterne. Trykk ned alle bryterne, og vri dem til "Max" for å tenne dem.
8. Hvis brenneren fortsatt ikke antennes etter fl ere forsøk med fyrstikke, kan det være et problem med gasstilførselen. I slike tilfeller må du umiddelbart stenge gasstilførselen på både grillen og gassfl asken. Ikke bruk gassgrillen før feilen er funnet.

Brennerens fl ammemønster

• Brennerens fl amme skal være blå og stabil. Det skal ikke oppstå gule gnister eller høy lyd. Flammens base skal ikke være langt fra brennerens åpning.
• Gul fl amme betyr at oksygentilførselen er for dårlig. Høy lyd og fl ammebase langt over brennerens åpning betyr at oksygentilførselen er for høy.
• Kontroller brennerens fl ammemønster hver gang du bruker grillen. Hvis du avdekker avvik, må du kontakte en spesialist for å reparere gassgrillen.

Slå av gassgrillen

• Etter bruk må du skru bryterne til "Off" og la grillen avkjøles i ca. fem minutter. La lokket være åpent.
• Steng ventilen på gassfl asken.
• Vent til grillen er helt avkjølt før du lukker lokket.
• Hvis du ikke bruker grillen på en stund, må du koble fra gassfl asken og oppbevare den på et trygt sted.
• Dekk til gassgrillen med egnet trekk hvis du ikke skal bruke den på en stund.

Grilltips

Børst matolje på grillisten før bruk for å unngå at maten setter seg fast. Bruk en børste med langt håndtak. Væsken fra maten drypper ned på varmeren under tilberedning og fordampes. Dampen bidrar til å sette smak på maten.

• Juster til riktig temperatur ved hjelp av bryterne.
• Du får et jevnere resultat hvis lokket er lukket. I slike tilfeller bør du bruke lavere temperatur.
• Med lukket lokk kan du også tilberede større kjøttbiter og hele kyllinger.
• Når lokket er lukket, samles varmen inne i gassgrillen. Du bør ikke åpne lokket for ofte. Da vil varmen forsvinne, noe som forlenger tilberedningstiden.

Dråpeavleiringer og fett

• Fett og væske som dypper fra kjøttet ned på brenneren, gir korte oppfl amminger, noe som bidrar til grillsmaken.
• Pass på at det ikke blir for mange oppfl amminger, da det kan brenne kjøttet.
• Før du griller kjøttet, bør du skjære bort overfl ødig fett. Ikke bruk for mye marinade, da det kan føre til at kjøttet svir seg.
• Bruk kjøtt som egner seg for grilling. Unngå kjøtt med for mye fett.
• Hvis det blir for mange fl ammer, vrir du bryteren til "Off" og venter til fl ammene er slukket.

ADVARSEL!

Beskytt deg selv og hendene dine mot fl ammer! Bruk grillvotter. Du må aldri bruke vann for å slukke fl ammene i gassgrillen! Eksposjonsfare!

RENGJ∅RING OG VEDLIKEHOLD

ADVARSEL! Kontroller at gassgrillen er helt avkjølt før du påbegynner rengjøringen. Alle brytere må stå på "Off", og ventilen på gassfl asken skal være stengt.

Generelt

• Rengjør gassgrillen etter bruk.
• Ikke bruk aggressive, slipende eller brennbare rengjøringsmidler, de kan skade overfl aten og/eller forår-sake brann.

Emaljerte fl ater

• Rengjør alle emaljerte fl ater med varmt såpevann.
• Fjern fett og matrester fra grillskålen ved hjelp av en spatel av tre eller plast.
• Fjern brenneren før du rengjør grillskålen.
• Bruk en svamp som ikke har slipende effekt og et mildt rengjøringsmiddel når du rengjør grillskålen.
• Ikke la ventildelen senkes ned i vann.
• Etter montering må du teste brennerne for å kontrollere at de fungerer som de skal.

Rengjøre drypptrauet

• Tøm og rengjør drypptrauet regelmessig. Sørg for at det aldri blir fylt av fett.
• Bruk varmt vann og et mildt rengjøringsmiddel.
• Du kan helle sand eller kattesand i drypptrauet for å gjøre det enklere å rengjøre det for fett.

Vedlikehold av brennere

• Brenneren må rengjøres årlig eller när den blir skitten.
• Sørg for at det ikke kommer støv eller insekter inn i brennerens åpninger eller i lufttilførselen.
• Rengjør brenneren ved hjelp av en piperenser. Bruk stålbørste for å fjerne eventuell overfl aterust.
• Når du monterer grillen, må du kontrollere at alle ventilutløp for ventilenheten er plassert riktig i brennerens luftrør.

OPPBEVARING

• Hvis gassgrillen skal oppbevares over tid, må du rengjøre både grillen og brennerne grundig.
• Hvis gassgrillen skal oppbevares utendørs i lengre tid, må den beskyttes med egnet trekk. Dette er spesielt viktig om vinteren.
• Oppbevar gassgrillen på et tört sted. Ikke utsett den for fuktig vær.
• Sidehyllene kan demonteres når gassgrillen skal oppbevares over tid.
• Dekk brenneren med aluminiumsfolie slik at det ikke samles støv eller insekter i den.
• Hvis gassgrillen skal oppbevares innendørs, må du koble fra gassfl asken og oppbevare den utendørs. Sørg for at gassfl asken ikke oppbevares i nærheten av varmekilder eller i direkte sollys.
• Kontroller regelmessig at alle skruer er skrudd ti.

FEILS∅KING

PROBLEM ÅRSAK L∅SNING
Brenneren tennes ikke når du vir på tenningen.	Ingen gnist Kontroller gnisten
Brenneren tennes ikke med fyrstikker.	Ingen gass.	Åpne gassventilen.
	Ujevn gassmengde. Rengjør brennerrørene.
	Feil montering mellom brenner og ventil. Monter på nytt.
Gul eller oransje flamme med gasslukt.	Ufullstendig forbrenning.	Kontakt gassleverandøren.
Lav varme med bryteren vridd til "Max". Det kan hende at gasslangen er bøyd eller klemt.		Rett ut gasslangen.
Det oppstår flammer.	Overflodig fett fra kjøtt.	Skjært bort fettet før grilling.
	For høy temperatur. Reguler.
	Fettavleiringer.	Rengjør.
Flammene blåses ut.	For sterk vind.	Finn et sted med mindre vind.
Høyt stigende gassflamme.	For høyt gasstrykk.	Kontakt Biltema.
Flammene slår tilbake ("flashback")	Brenneren er blokkert.	Rengjør.
Fettbrann	Opplagret fett fra mat.	Slå av alle brytere. Rengjør ventiler, la lokket stå åpent, la brannen brenne ut. Rengjør grillen når den er helt avkjølt.
