KÄYTTÖOHJE 50-253 Biltema

Lue tämä käyttöohje huolellisesti ennen tuotteen käyttöä. Säilytä se tulevaa tarvetta varten.

Hyväksynnät

Kaasugrilli, malli KS17085A, on suunniteltu ja valmistettu seuraavien asetusten ja standardien mukaisesti:

(EU) 2016/426

EN 498:2012

Tuote vastaa kaasugrilliä, jonka on tyyppitarkastanut hyväksytty tarkastuslaitos:

NB-nro: 2531

TÜV Rheinland Italia s.r.l – via Mattei 3 – 20010 – Pogliano Milanese (MI)

Italy

Valmistaja:

• Vain ulkokäyttöön.
• Lue käyttöohje huolellisesti ennen grillin käyttämistä.
• Grillin osat voivat kuumentua voimakkaasti. Pidä pienet lapset poissa kuuman grillin luota.
• Kaasun liittämisen jälkeen on aina tehtävä vuototesti.
• Kaasupulloa ei saa asettaa grillin sisään.
• Älä siirrä grilliä, kun sitä käytetään.
• Katkaise kaasunsyöttö kaasupullosta grillaamisen päätteeksi.
• Muutosten tekeminen grilliin, sen virheellinen käyttäminen tai ohjeiden noudattamatta jättäminen voi olla vaarallista.
• Käytä vain butaania/propaania sisältävää, paikallisten määräysten mukaista nestekaasupulloa.

VAROITUS!

Jos tunnet kaasun hajua, toimi näin:

1. Sulje kaasupullon kaasuventtiili.
2. Sammuta kaikki liekit. Älä käytä mitään sähkölaitteita.
3. Avaa grillin kansi, jotta kaasu pääsee haihtumaan.
4. Tuuleta alue.
5. Tarkista vuodot tässä käyttöohjeessa kuvatulla tavalla.
6. Jos kaasun hajua esiintyy edelleen, ota yhteys lähimpään Bilteman myymälään tai nestekaasun toimittajaan.

TEKNISET TIEDOT

Ottoteho:.... Yhteensä: 8,79 kW (3 x 2,93 kW)

Kaasunkulutus ..... 627 g/h

Kaasuluokka: ..... I3B/P(30)

Polttimen venttiilit ..... ∅ 0,86 mm

Grillausala 55 x 41 cm

Grillaus-/työskentelykorkeus . . .85 cm

Mitat ..... L 122 cm, S 56 cm, K 108 cm

Pietsosytytys

KOKOAMINEN

HUOM.! Lue kokoamisohjeet huolellisesti ja noudata niitä vaihe vaiheelta.

Tarvitset seuraavat työkalut: Ristipäinen ruuvitaltta, jakoavain, hylsyavainsarja tai ruuvinväännin (ei mukana).

Kokoa grilli tasaisella ja puhtaalla alustalla. Noudata tässä käyttöohjeessa annettavia ohjeita. Suosittelemme, että tuotteen kokoaa kaksi henkilöä. Varmista, että olet poistanut pakkausmateriaalit grillin kaikista osista.

VAROITUS! Varo teräviä reunoja kokoamisen aikana.

ASENNUSTARVIKKEET

A. Ruuvi M6 x 12 mm, 20 kpl
B. Ruuvi M6 x 35 mm, 6 kpl
C. Lukkosokka,2 kpl
D. Akseli, 2 kpl
E. Suukappale kuparia, 1 kpl

A.

B.

C.

D.

E.

GRILLIN OSAT

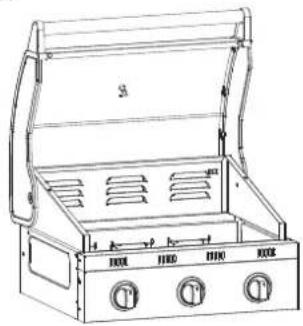

1. Grilli
2. Lämpimänäpitämishylly
3. Kaksi grilliritilää
4. Kolme lämpölevyä
5. Rasvakuppi
6. Vasemmanpuoleinen taso
7. Oikeanpuoleinen taso
8. Taempi poikkituki
9. Vasemmanpuoleinen sivupaneeli
10. Oikeanpuoleinen sivupaneeli
11. Pohjalevy
12. Etummainen poikkituki (ovien kohdalla)

13. Vasemmanpuoleinen ovi

14. Oikeanpuoleinen ovi

15. Kaksi pyörää
16. Kaksi napakapselia

17. Kaksi jalkaa

18.

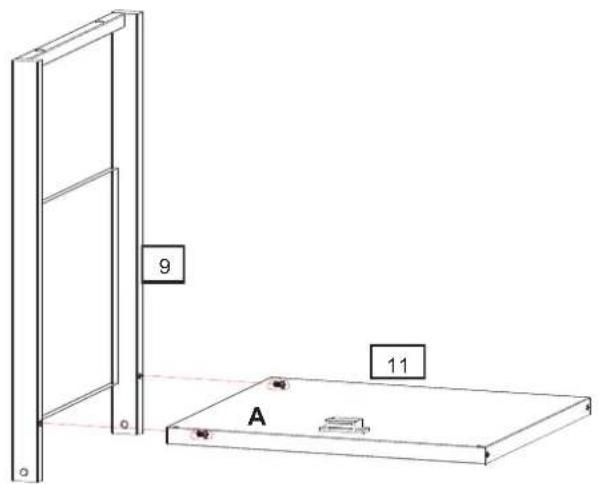

VAIHE 1: Kiinnitä vasemmanpuoleinen sivupaneeli 9 pohjalevyn (11), käytä 12 mm:n ruuveja A. Tarkista, että sivupaneeli ja pohjalevy ovat oikein päin ja kiristä ruuvit ruuvinvääntimellä.

VAIHE 2: Kiinnitä oikeanpuoleinen sivupaneeli 10 pohjalevyn (11), käytä 12 mm:n ruuveja A. Tarkista, että sivupaneeli ja pohjalevy ovat oikein päin ja kiristä ruuvit ruuvinvääntimellä.

VAIHE 3: Kiinnitä vasemmanpuoleinen poikkituki 12 sivupaneelien väliin, käytä 12 mm:n ruuveja.

VAIHE 4: Aseta pyöräakselit D pyöriin ja kiinnitä pyörät 15 vasempaan sivupaneeliin, kiinnitä lukkosokilla C. Aseta napakapselit 16 pyöriin.

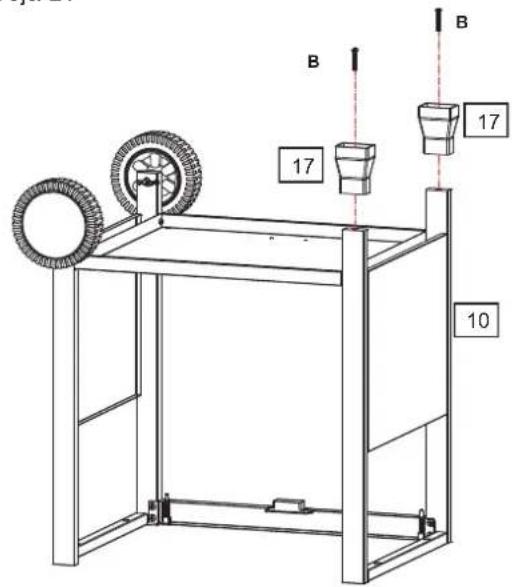

VAIHE 5: Aseta jalat 17 oikeaan sivupaneeliin 10, käytä 35 mm:n ruuveja B.

VAIHE 6: Kiinnitä taempi poikkituki 8 sivupaneelien väliin, käytä 12 mm:n ruuveja.

VAIHE 7: Kiinnitä grilli 1 oikeanpuoleiseen 9 ja vasemmanpuoleiseen 10 sivupaneeliin, käytä 35 mm:n ruuveja B.

VAIHE 8: Kiinnitä vasemmanpuoleinen ovi 13 laittamalla ensin oven yläreunan tappi paikalleen, ja aseta sen jälkeen oven alareunan tappi pohjalevyyn 11.

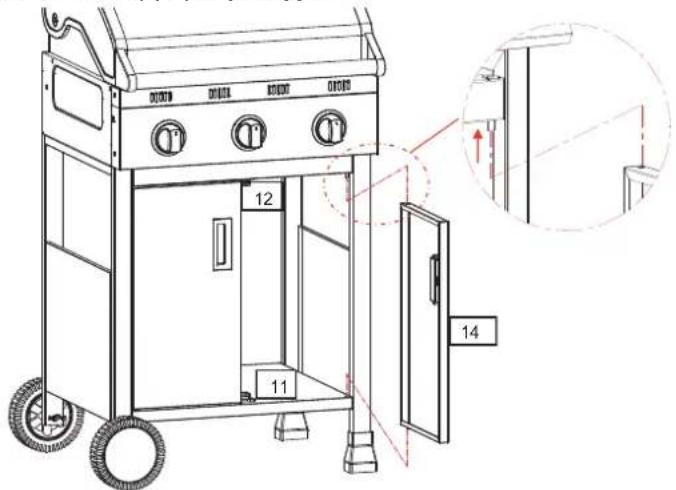

VAIHE 9: Kiinnitä oikeanpuoleinen ovi 13 laittamalla ensin oven yläreunan tappi paikalleen, ja aseta sen jälkeen oven alareunan tappi pohjalevyyn 11.

VAIHE 10: Kiinnitä vasemmanpuoleinen työtaso 6 grilliin 1, käytä 12 mm:n ruuveja.

VA IHE 11: Kiinnitä oikeanpuoleinen työtaso 6 grilliin 1, käytä 12 mm:n ruuveja.

VAIHE 12: Laita lämpölevyt 4 paikalleen sekä laita grilliritilät 3 ja lämpimänäpitämishylly 2 paikalleen.

VAIHE 13: Kiinnitä rasvapelti 5 grillin 1 pohjaan.

VAIHE 14: Kiinnitä kuparisuutin E ohjauspaneelin takapuo-lele ja kiinnitä kaasuletku painamalla.

VAIHE 15: Liitä kaasusäiliö ja tarkista, että kaasua ei vuoda.

Kiinnitä mukana tuleva suomenkielinen etiketti grillin etuo-saan.

KAASULIITÄNTÄ

Käytä grillin polttoaineena vain nestekaasua (LPG), joka joh-detaan grilliin paineensäätimen (paineenalennusventtiilin) ja taipuisan letkun kautta (ei mukana).

Nestekaasupullo

Grillissä saa käyttää vain pullotettua nestekaasua (LPG). Kaasupulloja voidaan käyttää vuoden ympäri, myös kylmällä talvisäällä. Kaasupullon vaihtamiseen saatetaan tarvita ruuvitaltaa. Kaasupulloa ei saa asettaa grillin alatasolle. Kaasupullot tulee säilyttää ja niitä tulee käyttää pystysuorassa, ei koskaan kyljellään.

HUOM.! Kaasupullon koon ja tehon tulee vastata maakohtaisia standardeja. Noudata maakohtaisia ja paikallisia kaasun säilytystä koskevia määräyksiä.

Paineensäädin ja letku

HUOM.! Käytä vain maakohtaiset standardit täyttäviä paineensäätimiä ja letkuja. Noudata letkun enimmäispituudesta annettuja maakohtaisia määräyksiä. Paineensäätimen tulee olla nestekaasulle tarkoitettu, ja sen nimellispaineen tulee olla 30 mbar.Biltemasta saat käyttövalmiita, hyväksyttyjä paineensäädin- ja letkusarjoja.

VAROITUS! Väärän tai vaurioituneen paineensäätimen käyttäminen voi olla vaarallista, ja se voi johtaa myös tuotteen takuun raukeamiseen. Lisätietoja sopivista paineensäätimistä saat Biltemasta.

Tarkasta kaasuletku säännöllisesti vaurioiden ja kulumisen varalta. Kulunut tai vaurioitunut letku on vaihdettava. Noudata maakohtaisia letkun vaihtoväliä koskevia määräyksiä.

Kaasupullon liittäminen ja vaihtaminen

HUOM.! Ennen kaasun yhdistämistä grillin kaikki säätimet on asetettava asentoon "Off". Varmista, ettei mikään grillin ilmanvaihtoaukoista ole tukkeutunut.

HUOM.! Kun liität tai vaihdat kaasupullon: Varmista, että alueella ei ole mahdolliset sytytyslähteitä, kuten savukkeita, avotulta ja kipinöitä muodostavia esineitä.

HUOM.!

Kaasuletku liitetään grillin kuparisuuttimeen, ja liitos varmistetaan letkunkiristimellä. Älä käytä teippiä tai tiivistenestettä. Suutin sijaitsee grillin vasemmalla puolella ohjauspaneelin takana. Kaasuletku saa koskettaa grilliä vain liitoksen koh-dalta. Kaasuletkun on voitava riippua vapaana. Se ei saa olla mutkalla eikä kierteellä, eikä sen päällä saa olla painoa. Muutoin kaasun virtaaminen estyy.

Letkun pujottaminen suuttimen päälle on helpompaa, kun pehmität letkun päätä puristelemalla sitä peukalon ja etusormen välissä muutaman kerran. Liukasta suutin sen jälkeen ruokaöljyllä tai saippualla. Yritä kiertää ja työntää letkua yhtä aikaa. Kun letku on paikallaan, purista liitos kiinni letkunkiris-timellä.

Kun kaasupullo on liitetty, grillille on tehtävä vuototarkastus.

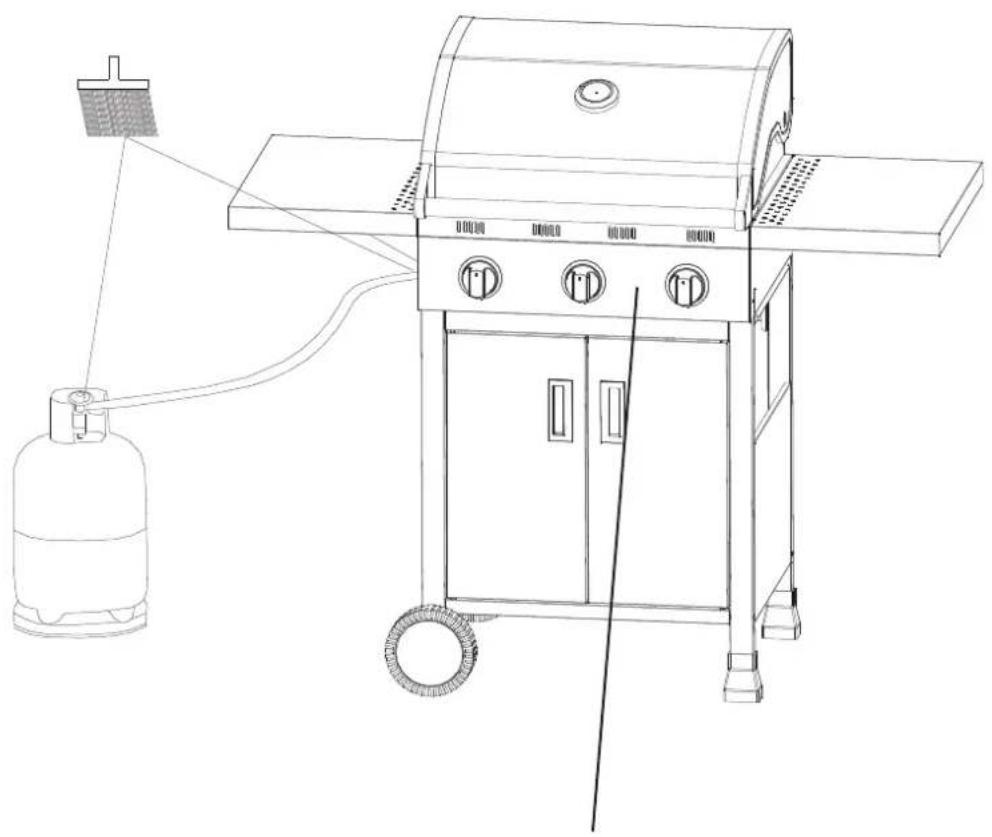

Vuototarkastus

Vuototarkastus on tehtävä ennen ensimmäistä käyttöä, jokaisen grillauskauden aluksi sekä kaasupullon vaihtamisen jälkeen.

HUOM.! Tee testi aina hyvin tuulettuvassa paikassa ja var-mista, ettei lähellä ole avotulta, kipinöintiä tai lämmönlähteitä. Älä koskaan yritä sytyttää grilliä, jos tunnet kaasunhajua.

1. Varmista, että kaikki säätimet ovat asennossa "Off".

2. Avaa kaasupullon ja/tai paineensäätimen venttiili.

3. Tarkasta kaikkien liitäntöjen tiiviys. Käytä testauksessa vesiliuosta, jossa on yhtä paljon vettä ja saippuaa/asti- anpesuainetta. Sivele saippualiuosta kaikkiin liitoskohtiin liinalla tai siveltimellä.

4. Jos liitokseen muodostuu kuplia, sulje kaasunsyöttö välittömästi pullon venttiilistä. Kiristä kaikki liitännät uudelleen ja toista tarkastus.
5. Jos kaasukuplia muodostuu edelleen, älä käytä grilliä. Ota yhteys Biltemaan.

VAROITUS! Älä koskaan tee vuototarkastusta tulitikun tai muun avotulivälineen avulla. Räjähdysvaara!

KÄYTTÖ

VAROITUS! Lue kaikki tässä ohjekirjassa annetutut turvallisuusmääräykset ja varoitukset, ennen kuin aloitat kaasugrillin käyttämisen!

VAROITUS! Kaasugrillin ja kaasupullon on oltava käytön aikana turvallisen etäisyyden päässä kaikista syttyvistä materiaaleista. Älä sijoita nestekaasugrilliä katoksen, aurinkovarjon tai vastaavan rakennelman alle.

VAROITUS! Grillin osat voivat kuumentua voimakkaasti. Käytä grillikintaita, kun kosket kaasugrillin kuumiin osiin.

VAROITUS! Polttimiin johtavien putkien tukkeutuminen voi aiheuttaa takatuli-ilmiön ("fl ashback"). Lue poltinten kunnossapitoa koskeva kappale ja suorita toimenpiteet.

Grillin sytyttäminen pietsosytytyksellä

1. Avaa kaasugrillin kansi.
2. Varmista, että kaikki säätimet ovat asennossa "Off".
3. Avaa kaasupullon ja/tai paineensäätimen venttiili.
4. Pidä kasvosi ja kehosi mahdollisimman kaukana grillistä, kun sytytät sen.
5. Käännä vasen ja oikea säädin asentoon "Max" ja sytytä grilli kääntämällä keskimmäinen säädin (jossa sytytysmekanismi on) asentoon "Max" (kuulet naksahduksen).
6. Jos grilli ei syty, käännä säädin "Off"-asentoon" ja odota 5 minuuttia, jotta kaasu ehtii haihtua.
7. Kun poltin on syttynyt, voit sytyttää ja sammuttaa muut polttimet säätimien avulla. Voit käyttää polttimia yhtä aikaa tai haluamanasi yhdistelmänä.
8. Voit säätää lämpötilaa kääntämällä säätimiä asentojen "Off" ja "Max" välillä.

Grillin sytyttäminen tulitikulla

Työkalut: Tulitikunpidin (riippuu oikean sivutason alla).

1. Jos grilli ei syty useasta yrityksestä huolimatta, sen voi sytyttää tulitikulla.
2. Avaa kaasugrillin kansi.
3. Varmista, että kaikki säätimet ovat asennossa "Off".
4. Sytytä tulitikku ja pidä sitä - tulitikunpitimen avulla – lähellä grillin poltinta.
5. Käännä vasemmanpuoleinen säädin asentoon "Max". Polttimen pitäisi syttyä 5 sekunnin kuluessa.
6. Jos poltin ei syty, käännä säädin asentoon "Off" ja odota 5 minuuttia, että kaasu haihtuu. Toista toimenpide sen jälkeen.
7. Kun poltin on syttynyt, sytytä muut polttimet säätimien avulla. Sytytä polttimet yksitellen painamalla säädin alas ja kääntämällä se asentoon "Max".
8. Jos poltin ei syty tulitikullakaan useasta yrityksestä huolimatta, kaasunsyötössä voi olla ongelma. Silloin kaasunsyöttö on suljettava välittömästi sekä grillistä että kaasupullosta. Kaasugrilliä ei saa käyttää, ennen kuin vika on löytynyt.

Polttimen liekki

• Polttimen liekin tulee olla sininen ja vakaa. Sen ei pidä säkenöidä eikä siitä saa kuulua kovaa ääntää. Liekin pohja ei saa olla kaukana polttimen aukosta.
• Jos liekki on keltainen, polttoaineseoksessa on liian vähän happea. Kovaääninen tai kaukana polittimen aukosta palava liekki tarkoittaa, että seoksessa on liikaa happea.
• Tarkasta polttimen liekki aina jokaisen käyttökerran aluksi. Jos liekki poikkeaa normaalista, ota yhteyttä asiantuntijaan grillin korjaamiseksi.

Kaasugrillin sammuttaminen

• Kierrä säädin asentoon "Off" jokaisen käyttökerran jälkeen ja anna grillin jäähtyä noin viiden minuutin ajan. Anna kannen olla auki.
• Sulje kaasupullon venttiili.
• Laske kansi alas vasta sitten, kun kaasugrilli on jäähtynyt kokonaan.
• Jos grilliä ei ole tarkoitus käyttää pitkään aikaan, irrota kaasupullo grillistä ja siirrä se säilytykseen turvalliseen paikkaan.
• Peitä kaasugrilli sopivalla peitteellä, jos grilliä ei ole tarkoiitus käyttää pitkään aikaan.

Grillausvinkkejä

Sivele grilliritilä ruokaöljyllä ennen jokaista käyttökertaa, jotta ruoka ei tartu kiinni ritilään. Käytä pitkävartista harjaa. Ruuan kypsennyksen aikana polittimien päälle pisaroi nesteitä, jotka höyrystyvät. Ylös nouseva höyry maustaa ruokaa osaltaan.

• Säädä sopiva lämpötila säätimillä.
• Grillaustuloksesta tulee tasaisempi, kun kansi on laskettu alas. Silloin myös lämpötila tulee olla alhaisempi.
• Kannen alla voidaan kypsentää suurempia lihanpaloja ja kokonaisia broilereita.
• Kun kansi on alhaalla, lämpö kasautuu kaasugrillin sisään. Kantta ei pidä avata liian usein, sillä kertyneen lämmön poistuminen pidentää valmistusaikaa.

Nesteiden kertyminen ja sulava rasva

• Polttimien päälle pisaroituva rasva ja nesteet aiheuttavat lyhyitä leimahduksia, jotka lisäävät osaltaan grilliruuan makua.
• Varmista, ettei leimahduksia ole liian paljon, sillä silloin ruoka voi palaa.
• Leikkaa lihasta liiallinen rasva pois ennen grillausta, äläkä käytä marinadia liikaa, sillä silloin liha voi palaa.
• Käytä grillaukseen sopivaa lihaa. Vältä lihaa, jossa on liikaa rasvaa.
• Jos leimahduksia on liikaa, käännä säädin asentoon "Off" ja odota, kunnes liekit ovat sammuneet.

VAROITUS!

Suojaa itsesi ja kätesi kuumuudelta ja liekeiltä! Käytä grill- likintaita. Älä koskaan sammuta kaasugrillin liekkejä vedellä! Räjähdysvaara!

KUNNOSSAPITO JA PUHDISTAMINEN

VAROITUS! Varmista ennen puhdistamisen aloittamista, että kaasugrilli on jäähtynyt kokonaan. Kaikkien säätimien tulee olla asennossa "Off" ja nestekaasupullon venttiilin tulee olla suljettu.

Yleistä

• Puhdista kaasugrilli jokaisen käyttökerran jälkeen.
• Älä käytä voimakkaita, hiovia tai syttyviä puhdistusaineita, koska ne voivat vahingoittaa pintaa ja/tai aiheuttaa tulipalon.

Emaloidut pinnat

• Puhdista kaikki emaloidut pinnat lämpimällä saippua-vedellä.
• Poista rasva ja ruokajäämät grillin alaosasta muovisella tai puisella lastalla.
• Ota poltin pois ennen grillin alaosan puhdistamista.
• Puhdista grillin alaosa hankaamattomalla pesusienellä ja miedolla puhdistusaineella.
• Älä upota venttiiliosaa veteen.
• Testaa polttimien toiminta, kun olet asentanut ne takaisin paikoilleen.

Pohja-altaan puhdistaminen

• Tyhjennä ja puhdista pohja-allas säännöllisesti. Varmista, ettei se ole koskaan liian täynnä rasvaa.
• Käytä lämmintä vettä ja mietoa puhdistusainetta.
• Voit helpottaa rasvan puhdistamista laittamalla pohjaaltaaseen hiekkaa tai kissanhiekkaa.

Polttimien kunnossapito

• Polttimet on puhdistettava vähintään kerran vuodessa ja kun ne pölyyntyvät.
• Huolehdi, ettei polttimien reikiin tai ilmanottoaukkoihin pääse pölyä tai hyönteisiä.
• Puhdista polttimet piippurasseilla. Poista mahdollinen pintaruoste teräsharjalla.
• Kun kokoat grillin, varmista, että venttiiliyksikön liitännät asettuvat tarkasti politimen ilmaputkiin.

SÄILYTYS

• Jos kaasugrilli on ollut pitkään käyttämättä, grilli ja polt-timet on puhdistettava huolellisesti.
• Jos kaasugrilliä säilytetään ulkona pitkään, se on suojattava sopivalla peitteellä. Tämä on erityisen tärkeää talvella.
• Säilytä grilli kuivassa paikassa. Grilli on suojattava kostealta säältä.
• Sivuhyllyt voi irrottaa pitkän säilytyskauden ajaksi.
• Polttimien peittäminen alumiinifoliolla estää pölyn ja hyön- teisten pääsyn niiden sisään.
• Jos grilliä säilytetään sisällä, kaasupullo on irrotettava ja säilytettävä ulkotiloissa. Varmista, ettei kaasupullo ole lämmönlähteen lähellä tai suorassa auringonpaisteessa.
• Tarkasta säännöllisesti, että kaikki ruuvit ovat kireällä.

VIANMÄÄRITYS

ONGELMA SYY RATKAISU
Poltin ei syty sytytyspainiketta kiertämällä.	Ei kipinää	Grillin sytyttäminen pietsosytytyksellä
Poltin ei syty tulitikulla.	Kaasunsyöttö ei toimi.	Avaa kaasuventtiili.
	Kaasunvirtaus on epätasainen. Puhdista	poltinputket.
	Polttimien ja venttiin liitäntä on virheel-linen.	Tee asennus uudelleen.
Liekki on keltainen tai oranssi, ja tunnet kaasunhajua.	Palaminen on epäpuhdasta.	Ota yhteyttä kaasun toimittajaan.
Lämpö on alhainen, vaikka säädin on asennossa "Max". Kaasuletku voi olla taitteella tai pu-ristuksissa.		Suorista kaasuletku.
		Kaasunpaine on alhainen. Ota yhteyttä kaasun toimittajaan.
		Grilli ei kuumennu.
Grilli leimahtelee.	Ruuassa on liikaa rasvaa.	Leikkaa rasva pois ennen grillausta.
	Liian korkea lämpötila.	Säädä.
	Rasvakerrostumia.	Puhdista
Grillistä tulee liekkejä.	Tuulenpuuskat ovat liian voimakkaita.	Etsi suojainen paikka.
Kaasuliekki nousee korkealle.	Kaasunpaine on liian korkea.	Ota yhteys Biltemaan.
Takatuli ("flashback")	Poltin on tukossa.	Puhdista.
Rasvapalo	Grilliin on kertynyt rasvaa.	Sulje kaikki säätimet. Puhdista venttiilit, jätä kansi auki, anna palon sammua itsestään. Puhdista grilli, kun se on jäähtnyt kokonaan.
