KÄYTTÖOHJE 50-085 Biltema

HUOM! Lue tämä käyttöohje ennen tuotteen asentamista ja käyttämistä. Säilytä se tulevaa käyttöä varten.

VAROITUS! Grilliä saa käyttää vain ulkona.

KÄYTTÖKOHTEET

Tämä pallogrilli on suunniteltu grillaukseen puuhilillä tai briketeillä. Grilliä saa käyttää vain ulkona.

RÄJÄYTYSKUVA

G. Pyörälliset jalat

H. Ilmaventtiili

I. Pyörät

J. Laskutaso

K. Jalkojen kiinnikkeet

L. Kannen ripustuskoukku

M. Kädensija

N. Lämpömittari

Asennustarvikkeet

1		M6x35	4pcs
2		M6x20	6pcs
3		M5x10	1pc
4		M5	1pc
5		M8	2pcs
6		M6	2pcs
7		PLAST 8X18	2pcs
8		FIBER 6X18	6pcs
9		METAL 6X18	10pcs

1. Ruuvi, 4 kpl
2. Kädensijan ruuvi, 6 kpl
3. Ruuvi, 1 kpl
4. Mutteri, 1 kpl
5. Lukkomutteri, 2 kpl
6. Siipimutteri, 2 kpl
7. Litteä aluslevy, muovia, 2 kpl
8. Litteä aluslevy, kuitua, 6 kpl
9. Litteä aluslevy, metallia, 10 kpl

KOKOAMINEN

Työkalut

Tarvitset: 1 litteäpäisen ruuvitaltan ja 1 jakoavaimen (ei sisälly).

Ohjeet

Ota grillin kaikki osat pakkauksesta ja aseta tasaiselle ja puhtaalle alustalle. Varmista, että kaikki osat löytyvät ja ovat ehjiä.

1. Kiinnitä ilmaventtiili (H) kanteen ruuvilla (3) ja mutteri (4). Mutterin tulee olla kannen sisäpuo- lella Kiristä mutteri.

1. Kiinnitä kädensija (M) kanteen: Asenna 2 kä- densijan ruuvia (2) 2 litteän metallialuslevyn (9), kannen koukun (L), kannen (A), 2 kuitualuslevyn (8) sekä kannen kädensijan (M) läpi

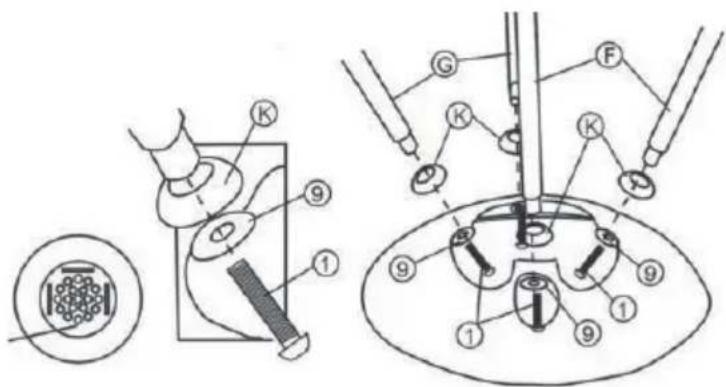

2. Kiinnitä jalat (F) grillin alaosaan seuraavasti: Asenna ruuvi (1) metallialuslevyn (9), grillin alao-san (B), jalkojen kiinnikkeen (K) ja lopuksi jalan läpi (F).
3. Toista pyörälliset jalat (G) samalla tavalla.

1. Asenna laskutason toinen pää työntämällä lyhyet tapit jalkojen läpi (F). Asenna metallialuslevyt (9) ja kiinnitä liitokset siipimuttereilla (6).

1. Asenna toinen pää työntämällä tason pitkät tapit jalkojen (G), pyörien (I) ja muovialuslevyjen (7) läpi. Kiinnitä liitokset lukkomuttereilla (5).
2. Kiinnitä kädensijat (M) grillin alaosaan (B): Asenna 2 kädensijan ruuvia (2) 2 litteän metallialuslevyn (9), grillin alaosan (B), 2 kuitualuslevyn (8) sekä kädensijan (M) läpi.

1. Liitä tuhka-astia (E) grillin alaosaan (B) kourujen avulla.

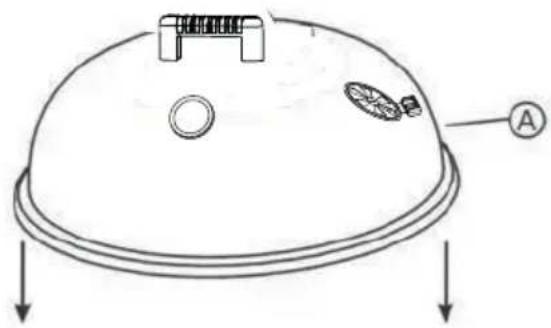

2. Aseta hiiliritilä (D), grilliritilä (C) ja kansi paikalleen.

3. Kiristä kaikki ruuvit ja mutterit.

• Aseta grilli suojaisaan paikkaan tasaiselle ja palamattomalle alustalle.
• Älä koske kuumaan grilliin.
• Älä päästä lapsia tai eläimiä sytytetyn grillin lähelle.
• Sytytettyä grilliä on aina valvottava.
• Muista palovaara. Älä kaada kuumaa tuhkaa tai hehkuvia hiiliä maahan.
• Grillin lähellä on aina oltava vettä.
• Älä suihkuta kuumaan grilliin sytytysnestettä.
• Tämä grilli on tarkoitettu vain ulkokäyttöön. Älä koskaan yritä käyttää grilliä suljetuissa tiloissa tai minkäänlaisten katoksen alla. Tämä koskee myös teltoja ja verantoja. Grillin ja seinien väli- sen etäisyyden tulee aina olla vähintään 1 metri.
• ÄLÄ KOSKAAN KÄYTÄ GRILLIN SYTYTTÄMI- SEEN BENSIINIÄ, ALKOHOLIA TAI PETROLIA. Käytä vain sytytysnestettä valmistajan antamien ohjeiden mukaisesti. Grillaukseen käytettävien hiilien määrä on maks. 2,5 kg/grillauskerta.
• Grilliä ei saa siirtää, kun se on toiminnassa.
• Grillin pinnat voivat kuumentua voimakkaasti. Ehkäise palovammat käyttämällä grillikintaita ja sopivia keittiövälineitä.
• Tyhjennä tuhka-astia, kun grilli on jäähtynyt kokonaan. Säilytä grilli peitettynä käyttökertojen välillä.
