KÄYTTÖOHJE 50-257 Biltema

Kaasugrilli, malli 50257, on suunniteltu ja valmistettu seuraavien asetusten ja standardien mukaisesti:

(EU) 2016/426

EN 498:2012 / EN 484:2019

Tuote vastaa kaasugrilliä, jonka on tyyppitarkastanut hyväksytty tarkastuslaitos:

NB nr: 2575

• Vain ulkokäyttöön.
• Lue käyttöohje huolellisesti ennen grillin käyttämistä.
• Grillin osat voivat kuumentua voimakkaasti. Pidä pienet lapset poissa kuuman grillin luota.
• Kaasun liittämisen jälkeen on aina tehtävä vuototesti.
• Kaasupulloa ei saa asettaa grillin sisään.
• Älä siirrä grilliä, kun sitä käytetään.
• Katkaise kaasunsyöttö kaasupullosta grillaamisen päätteeksi.
• Muutosten tekeminen grilliin, sen virheellinen käyttäminen tai ohjeiden noudattamatta jättäminen voi olla vaarallista.
• Käytä vain butaania/propaania sisältävää, paikallisten määräysten mukaista nestekaasupulloa.

VAROITUS!

Jos tunnet kaasun hajua, toimi näin:

1. Sulje kaasupullon kaasuventtiili.
2. Sammuta kaikki liekit. Älä käytä mitään sähkölaitteita.
3. Avaa grillin kansi, jotta kaasu pääsee haihtumaan.
4. Tuuleta alue.
5. Tarkista vuodot tässä käyttöohjeessa kuvatulla tavalla.
6. Jos kaasun hajua esiintyy edelleen, ota heti yhteyttä lähim-pään Bilteman myymälään tai nestekaasun toimittajaan.

TEKNISET TIEDOT

Kokonaisteho: ..... 9,35 kW
Teho, pääpolttimet .... 2,05 kW
Teho, sivupoltin ..... 3,2 kW
Kaasunkulutus.....682 g/h
Kaasutyyppi .... Propaani/butaani (nestekaasu)
Kaasunpaine ..... 30 mbar
Kaasuluokka:....I3B/P(30)
Venttiilikoko,
pääpolttimet .... 0,71 mm
Venttiilikoko,
sivupoltin....∅ 0,89 mm
Grillausala x 2 ..... 84 x 42 cm
Keittoalue 36 x 23 cm
Grillaus-/
työskentelykorkeus .... 86 cm
Mitat B 164 cm, D 59 cm, H 118 cm
Pietsosytytys

KOKOAMINEN

HUOM! Lue kokoamisohjeet huolellisesti ja noudata niitä vaihe vaiheelta. Säilytä käyttöohje tulevaa tarvetta varten

Tarvitset seuraavat työkalut: Ristipäinen ruuvitaltta, jakoa-vain, hylsyavainsarja tai ruuvinväännin (ei mukana).

Kokoa grilli tasaisella ja puhtaalla alustalla. Noudata tässä käyttöohjeessa annettavia ohjeita. Tarkasta, että kaikki osat ovat mukana ja varmista, että olet poistanut pakkausmateriaalit grillin kaikista osista.

VAROITUS!

Varo teräviä reunoja kokoonpanon aikana.

Kuvat grillin asentamisesta, ks. käyttöohjeen loppu.

KAASULIITÄNTÄ

Käytä grillin polttoaineena vain nestekaasua (LPG), joka joh-detaan grilliin paineensäätimen (paineenalennusventtiilin) ja taipuisan letkun kautta (ei mukana).

Nestekaasupullo

Grillissä saa käyttää vain pullotettua nestekaasua (LPG). Kaasupulloja voidaan käyttää vuoden ympäri, myös kylmäl- lä talvisäällä. Kaasupullon vaihtamiseen saatetaan tarvita ruuvitaltaa. Kaasupulloa ei saa asettaa grillin alatasolle. Kaasupullojen tulee olla sekä käytön että säilytyksen aikana pystyssä, niitä ei saa asettaa kyljellään.

HUOM! Kaasupullon koon ja tehon tulee vastata maakohtaisia standardeja. Noudata maakohtaisia ja paikallisia kaasun säilytystä koskevia määräyksiä.

Paineensäädin ja letku

HUOM! Käytä vain maakohtaiset standardit täyttäviä paineensäätimiä ja letkuja. Noudata letkun enimmäispituudesta annettuja maakohtaisia määräyksiä. Paineensäätimen tulee olla nestekaasulle tarkoitettu. Biltemalta saat käyttövalmiita, hyväksyttyjä paineensäädin/letkusarjoja.

VAROITUS!

Väärän tai vaurioituneen paineensäätimen käyttäminen voi olla vaarallista, ja se voi johtaa myös tuotteen takuun raukeamiseen. Lisätietoja sopivista paineensäätimistä saat Biltemasta. Tarkasta kaasuletku säännöllisesti vaurioiden ja kulumisen varalta. Kulunut tai vaurioitunut letku on vaihdettava. Noudata maakohtaisia letkun vaihtoväliä koskevia määräyksiä.

Kaasupullon liittäminen ja vaihtaminen

HUOM! Ennen kaasun yhdistämistä grillin kaikki säätimet on asetettava asentoon "Off". Varmista, ettei mikään grillin ilmanvaihtoaukoista ole tukkeutunut.

HUOM! Kun liität tai vaihdat kaasupullon: varmista, että alueelta on eliminoitu kaikki mahdolliset sytytyslähteet, kuten savukkeet, avotuli ja kipinöitä muodostavat esineet.

HUOM! Kaasuletku liitetään grillin kuparisuuttimeen, ja liitos varmistetaan letkunkiristimellä. Älä käytä teippiä tai tiivistenestettä. Suutin sijaitsee grillin vasemmalla puolella keittolevyn alla. Kaasuletku saa koskettaa grilliä vain liitoksen kohdalta. Kaasuletkun on voitava riippua vapaana. Se ei saa olla mutkalla eikä kierteellä, eikä sen päällä saa olla painoa. Muutoin kaasun virtaaminen estyy.

Letkun pujottaminen suuttimen päälle on helpompaa, kun pehmität letkun päätä puristelemalla sitä peukalon ja etusormen välissä muutaman kerran. Liukasta suutin sen jälkeen ruokaöljyllä tai saippualla. Yritä kiertää ja työntää letkua yhtä aikaa. Kun letku on paikallaan, purista liitos kiinni letkunkiristimellä. Kun kaasupullo on liitetty, grillille on tehtävä vuototarkastus.

Vuototarkastus

Vuototarkastus on tehtävä ennen ensimmäistä käyttöä, jokai- sen grillauskauden aluksi sekä kaasupullon, letkun tai säätimen vaihtamisen jälkeen.

HUOM! Tee testi aina hyvin tuulettuvassa paikassa ja var-mista, ettei lähellä ole avotulta, kipinöintiä tai lämmönlähteitä. Älä koskaan yritä sytyttää grilliä, jos tunnet kaasunhajua.

1. Varmista, että kaikki säätimet ovat asennossa "Off".
2. Avaa kaasupullon ja/tai paineensäätimen venttiili.
3. Tarkasta kaikkien liitäntöjen tiiviys. Käytä testauksessa vesiliuosta, jossa on yhtä paljon vettä ja saippuaa/asti- anpesuainetta. Sivele saippualiuosta kaikkiin liitoskohtiin liinalla tai siveltimellä.
4. Jos liitokseen muodostuu kuplia, sulje kaasunsyöttö välittömästi pullon venttiilistä. Kiristä kaikki liitännät uudelleen ja toista tarkastus.
5. Jos kaasukuplia muodostuu edelleen, älä käytä grilliä. Ota yhteys Biltemaan.

VAROITUS!

Älä koskaan tee vuototarkastusta tulitikun tai muun avotulivälineen avulla. Räjähdysvaara!

KÄYTTÖ

VAROITUS!

Lue ja ymmärrä kaikki tässä ohjekirjassa annetutut turvallisuusmääräykset ja varoitukset, ennen kuin aloitat kaasugrillin käyttämisen!

VAROITUS!

Kaasugrillin ja kaasupullon on oltava käytön aikana turvallisen etäisyyden päässä kaikista syttyvistä materiaaleista. Älä sijoita nestekaasugrilliä katoksen, aurinkovarjon tai vastaavan rakennelman alle.

VAROITUS!

Grillin osat voivat kuumentua voimakkaasti. Käytä grillikintaita, kun kosket kaasugrillin kuumiin osiin.

VAROITUS!

Polttimiin johtavien putkien tukkeutuminen voi aiheuttaa takatuli-ilmiön ("flashback"). Lue poltinten kunnossapitoa koskeva kappale ja suorita toimenpiteet.

Polttimen sytyttäminen

1. Avaa kaasugrillin kansi.
2. Varmista, että kaikki säätimet ovat asennossa "Off".
3. Avaa kaasupullon ja/tai paineensäätimen venttiili.
4. Pidä kasvosi ja kehosi mahdollisimman kaukana grillistä, kun sytytät sen.
5. Käännä keskimmäinen kaasusäädin asentoon "Max" ja paina sytytyspainiketta (kuulet naksahduksen).
6. Jos poltin ei syty, käännä kaikki säätimet asentoon "Off". Odota 5 minuuttia ja toista edellä kuvattu toimenpide.
7. Kun poltin on syttynyt, voit sytyttää ja sammuttaa muut polttimet säätimien avulla. Voit käyttää polttimia yhtä aikaa tai haluamanasi yhdistelmänä.
8. Lämpötilaa säädetään kääntämällä säätimiä asentojen "Off" ja "Max" välillä.

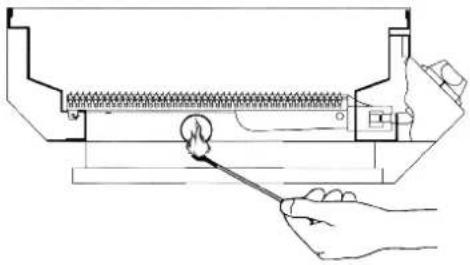

Grillin sytyttäminen tulitikulla

1. Jos grilli ei syty useasta yrityksestä huolimatta, sen voi sytyttää tulitikulla.
2. Avaa kaasugrillin kansi.
3. Varmista, että kaikki säätimet ovat "Off"-asennossa.
4. Käytä pitkiä tulitikkuja, esim. takkasytytintä. Vie sytytetty tulitikku grillin vasemmalla puolella olevaan reikään.
5. Avaa vasen poltin kääntämällä säädin "Max"-asentoon ja paina kipinäsytytintä samalla, kun pidät palavaa tulitikkua

grillin reiässä. Polttimen pitäisi syttyä 5 sekunnin kuluessa.

1. Jos poltin ei syty, käännä säädin "Off"-asentoon ja odota 5 minuuttia, että kaasu haihtuu. Toista toimenpide sen jälkeen.

2. Kun poltin on syttynyt, voit sytyttää muut polttimet säätimien avulla.

3. Jos poltin ei syty tulitikullakaan useasta yrityksestä huolimatta, kaasunsyötössä voi olla ongelma. Silloin kaasunsyöttö on suljettava välittömästi sekä grillistä että kaasupullosta. Kaasugrilliä ei saa käyttää, ennen kuin vika on löytynyt.

HUOM! Sivupoltin sytytetään samalla tavalla kuin muut polt-timet, joko sähkösytyttimellä tai käsin (tulitikulla).

Polttimen liekki

Liekkejä säädetään kääntämällä ao. säätönuppia.

Kiertäminen vastapäivään = liekki pienentyy

Kiertäminen myötäpäivään = liekki suurentuu

- Polttimen liekin tulee olla sininen ja vakaa. Sen ei pidä kipinöidä eikä siitä saa kuulua kovaa ääntää. Liekin pohja ei saa olla kaukana polttimen aukosta.

- Jos liekki on keltainen, polttoaineseoksessa on liian vähän happea. Kovaääninen tai kaukana polittimen aukosta pala- va liekki tarkoittaa, että seoksessa on liikaa happea.

- Tarkasta polttimen liekki aina jokaisen käyttökerran aluksi. Jos liekki poikkeaa normaalista, ota yhteyttä asiantuntijaan grillin korjaamiseksi.

Kaasugrillin sammuttaminen

- Kierrä säätimet "Off"-asentoon jokaisen käyttökerran jälkeen, ja anna grillin jäähtyä noin viisi minuuttia. Anna kannen olla auki.

- Sulje kaasupullon venttiili.

- Laske kansi alas vasta sitten, kun kaasugrilli on jäähtynyt kokonaan.

- Jos grilliä ei ole tarkoitus käyttää pitkään aikaan, irrota kaasupullo grillistä ja siirrä se säilytykseen turvalliseen paikkaan.

- Peitä kaasugrilli sopivalla peitteellä, jos grilliä ei ole tarkoitus käyttää pitkään aikaan.

Grillausvinkkejä

Sivele grilliritilä ruokaöljyllä ennen jokaista käyttökertaa, jotta ruoka ei tartu kiinni ritilään. Käytä pitkävartista harjaa. Ruuan kypsennyksen aikana polittimien päälle pisaroi nesteitä, jotka höyrystyvät. Ylös nouseva höyry maustaa ruokaa osaltaan.

- Säädä sopiva lämpötila säätimillä.

- Grillaustuloksesta tulee tasaisempi, kun kansi on laskettu alas. Silloin myös lämpötila tulee olla alhaisempi.

- Kannen alla voidaan kypsentää suurempia lihanpaloja ja kokonaisia broilereita.

- Kun kansi on alhaalla, lämpö kasautuu kaasugrillin sisään. Kantta ei pidä avata liian usein, sillä kertyneen lämmön poistuminen pidentää valmistusaikaa.

Nesteiden kertyminen ja sulava rasva

- Polttimien päälle pisaroituva rasva ja nesteet aiheuttavat lyhyitä leimahduksia, jotka lisäävät osaltaan grilliruuan makua.

- Varmista, ettei leimahduksia ole liian paljon, sillä silloin ruoka voi palaa.

- Leikkaa lihasta liiallinen rasva pois ennen grillausta, äläkä käytä marinadia liikaa, sillä silloin liha voi palaa.

- Käytä grillaukseen sopivaa lihaa. Vältä lihaa, jossa on liikaa rasvaa.

- Jos tuli leimahtelee liikaa, käännä säädin "Off"-asentoon ja odota, kunnes liekit ovat sammuneet.

VAROITUS!

Suojaa itsesi ja kätesi kuumuudelta ja liekeiltä! Käytä grilli- kintaita. Älä koskaan sammuta kaasugrillin liekkejä vedellä! Räjähdysvaara!

KUNNOSSAPITO JA PUHDISTAMINEN

VAROITUS!

Varmista ennen puhdistamisen aloittamista, että kaasugrilli on jäähtynyt kokonaan. Kaikkien säätimien on oltava "Off"-asennossa, ja kaasupullon venttiilin on oltava suljettu.

Yleistä

- Puhdista kaasugrilli jokaisen käyttökerran jälkeen.

- Älä käytä voimakkaita, hiovia tai syttyviä puhdistusaineita, koska ne voivat vahingoittaa pintaa ja/tai aiheuttaa tulipalon.

Metallipinnat

- Puhdista kaikki metallipinnat lämpimällä saippuavedellä.

- Poista rasva ja ruokajäämät grillin alaosasta muovisella tai puisella lastalla.

- Ota poltin pois ennen grillin alaosan puhdistamista.

- Puhdista grillin alaosa hankaamattomalla pesusienellä ja miedolla puhdistusaineella.

- Älä upota venttiiliosaa veteen.

- Testaa polttimien toiminta, kun olet asentanut ne takaisin paikoilleen.

Rasva-/pisarointialtaan puhdistaminen

- Tyhjennä ja puhdista pohja-allas säännöllisesti. Varmista, ettei se ole koskaan liian täynnä rasvaa.

- Käytä lämmintä vettä ja mietoa puhdistusainetta.

- Voit helpottaa rasvan puhdistamista laittamalla pohja-altaaseen hiekkaa tai kissanhiekkaa.

Polttimien kunnossapito

• Polttimet on puhdistettava vähintään kerran vuodessa ja kun ne pölyyntyvät.
• Huolehdi, ettei polttimien reikiin tai ilmanottoaukkoihin pääse pölyä tai hyönteisiä.
• Puhdista polttimet piippurassilla. Poista mahdollinen pintaruoste pehmeällä harjalla.
• Kun kokoat grillin, varmista, että venttiiliyksikön liitännät asettuvat tarkasti polttimen ilmaputkiin.

SÄILYTYS

• Jos kaasugrilli on ollut pitkään käyttämättä, grilli ja polttimet on puhdistettava huolellisesti.
• Jos kaasugrilliä säilytetään ulkona pitkään, se on suojattava sopivalla peitteellä. Tämä on erityisen tärkeää talvella.
• Säilytä grilli kuivassa paikassa. Grilli on suojattava kostealta säältä.
• Polttimien peittäminen alumiinifoliolla estää pölyn ja hyön- teisten pääsyn niiden sisään.
• Jos grilliä säilytetään sisällä, kaasupullo on irrotettava ja säilytettävä ulkotiloissa. Varmista, ettei kaasupullo ole lämmönlähteen lähellä tai suorassa auringonpaisteessa.
• Tarkasta säännöllisesti, että kaikki ruuvit ovat kireällä.

VIANMÄÄRITYS

ONGELMA SYY RATKAISU
Poltin ei syty sytytys-painiketta painamalla.	Ei kipinää.Kaasunsyöttö ei toimi.	Tarkasta kipinän muo-dostuminen.Avaa kaasuventtiili.
Poltin ei syty tulitikulla.	Kaasunsyöttö ei toimi.	Avaa kaasuventtiili/ vaihda kaasupullo
	Kaasunvirtaus on epätasainen.	Puhdista poltinputket.
	Polttimien ja venttiin liitäntä on virheellinen.	Tee asennus uudel-leen.
Liekki on keltainen tai oranssi, ja tunnet kaasunhajua.	Palaminen on epäpuh-dasta.	Ota yhteyttä kaasun toimittajaan.
Lämpö on alhainen, vaikka säädin on asen-nossa "Max".	Kaasuletku voi olla taitteella tai puristuk-sissa.	Suorista kaasuletku.
	Poltin tai aukot ovat tukossa.	Puhdista polttimet.
	Kaasunpaine on alhainen.	Ota yhteyttä kaasun toimittajaan.
	Grilli ei kuumennu. Kuumenna grilli 5-10 min.
Grilli leimahtelee. Ruuassa	on liikaa rasvaa.	Leikkaa rasva pois ennen grillausta.
	Liian korkea lämpötila. Sääädä.
	Rasvakerrostumia. Puhdista
Grillistä tulee liekkejä. Tuulenpuuskat ovat liian voimakkaita.		Etsi suojainen paikka.
Kaasuliekki nousee korkealle.	Kaasunpaine on liian korkea.	Ota yhteys Biltemaan.
Takatuli ("flashback") Polttin on tukossa. Puhdista bolttimet.
Rasvapalo	Grilliin on kertynyt rasvaa.	Sulje kaikki säätimet. Puhdista venttiillit, jätä kansi auki, anna palon sammua itsestään. Puhdista grilli, kun se on jäähtnyt koko-naan.
