BRUKSANVISNING 17-047 Biltema

NO – Les gjennom hele bruksanvisningen og forstå innholdet før du bruker produktet. Ta vare på bruksanvisningen for fremtidig bruk.

5.2.4 Montering av stativ

6.2.2 Anslutning av dammsugare/spånsug

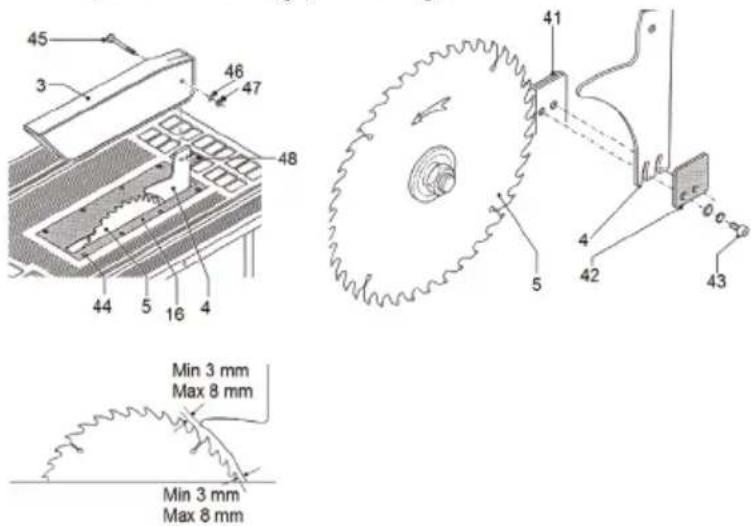

7.2.2 Justering av spaltkniv

Disse instruksjonene er skrevet for å gjøre det enklere for operatøren å bruke produktet på en sikker måte. Les hele bruksanvisningen før bruk, og legg spesielt merke til sikkerhetsinformasjonen.

Instruksjonene er beregnet på personer med grunnleggende teknisk kunnskap om bruk av liknende maskiner. Uerfarne personer bør delta på kurs eller kontakte erfarne brukere før de bruker maskinen. Denne bruksanvisningen må alltid være i nærheten av maskinen slik at operatøren har den for hånden. Maskinen må ikke selges eller lånes ut hvis denne bruksanvisningen ikke medfølger. Produsenten har ikke ansvar for skader som oppstår hvis sikkerhetsinformasjonen i denne bruksanvisningen ikke overholdes.

Informasjonen i bruksanvisningen betegnes slik:

FARE!

Hvis denne informasjonen ikke følges, fører det til umiddelbar livsfare.

ADVARSEL!

Hvis denne informasjonen ikke følges, fører det til umiddelbar livsfare eller alvorlig personskade.

FORSIKTIG!

Hvis denne informasjonen ikke følges, kan det føre til lettere personskade eller materielle skader.

OBS!

Informasjon som krever ekstra oppmerksomhet.

Tekstinndeling i bruksanvisningen:

Når det brukes tall i teksten (1, 2, 3 ...), henviser de til den angitte delen i oversiktsbilde eller bilde i tilknytning til teksten.

Når nummereringen følges av bokstaver (a, b, c ...), må instruksjonene utføres i samme rekkefølge.

Når nummereringen gjøres i form av kulepunkt (•), kan prosedyren utføres i valgfri rekkefølge.

UTTRYKK SOM BRUKES I DENNE MASKINEN:

Operatør: Den eller de	personene som installerer, bruker, justerer, vedlikeholder, reparerer eller fl ytter en maskin.
Elverktøy: Strøm- eller	batteridrevet, hånd-holdt og transportabelt elektrisk verktøy eller hagemaskin.
Kvalifi sert reparatør:	En person som har den opp-læringen og kunnskapen som kreves for å utføre en reparasjon på en sikker og riktig måte.

2. BRUKSOMRÅDE

17-047 Bordsirkelsag er utstyrt med motorbremse, strømbryter med nullspenningsvern og sagblad som kan tiltes. Bordsirkelsagen er konstruert for hobbybruk og skal brukes av voksne. Den er ment for kapping og kløyving av tre og trematerialer som beskrevet i denne bruksanvisningen. All annen bruk er forbudt. Følgelig er det forbudt å:

• Sage i metall.
• Sage i flere arbeidsstykker om gangen.
• Bruke sagblad som har fl ere blad.

3. SIKKERHET

3.1 Merking

	Advarselsetikett på bladbeskytteren.	ADVARSEL! Det fi nnes fl ere risikoer når sagen brukes. Les gjennom hele bruksanvisningen og fjern transportsikringen ved motoren før sagen brukes for første gang.
	Advarselsetikett på bladbeskytteren.	Bruk vernebriller
	Advarselsetikett på bladbeskytteren.	Bruk vernemaske
	Advarselsetikett på bladbeskytteren.	Høyt lydnivå, bruk hørselvern.
	Advarselsetikett på bladbeskytteren.	Det er forbudt å ha hånden eller andre kroppsdeler nærmere enn 15 centimeter fra roterende sagblad.
	Innstøpt på bladbeskytteren.	Viser sagbladets rotasjonsretning.
∅ 254mm ≥ 2,8 mm ∅ 30 mm ≤ 2,0 mm	Inngravert i spaltekilen.	Angir sagbladets tillatte dimensjon, diameter, hull-diameter, tennenes bredde og maksimal tykkelse.
BJ Typeskilt Produksjonsår

3.2 Sikkerhetsforskrifter

3.2.1 Generelle sikkerhetsforskrifter

ADVARSEL! Les alle sikkerhetsforskrifter, ruksjoner, illustrasjoner og spesifi kasjoner, leveres sammen med dette elektriske

verktøyet. Hvis instruksjonene ikke etterleves, kan det føre til elektrisk støt, brann eller alvorlig skade.

Ta vare på alle sikkerhetsforskrifter og instruksjoner for fremtidig bruk.

Uttrykket "elektrisk verktøy" i sikkerhetsforskriftene gjelder ditt strømdrevne/batteridrevne håndholdte og transportable elektriske verktøy eller hagemaskin.

Generelle sikkerhetsforskrifter, elektrisk tøy – Sikkerhet på arbeidsplassen

• Hold arbeidsplassen ryddig og godt opplyst. Rotete eller mørke arbeidsplasser kan føre til ulykker.
• Du må aldri bruke elektrisk verktøy i eksplosivt miljø, for eksempel i nærheten av brannfarlige væsker, gass eller støv. Elektrisk verktøy kan danne gnister som kan antenne støv og damp.
• Hold barn og tilskuere på god avstand når du bruker elektrisk verktøy. Forstyrrelser og manglende konsentrasjon kan føre til at du mister kontrollen.

Generelle sikkerhetsforskrifter, elektrisk ktøy – elsikkerhet

- Det elektriske verktøyets støpsel må passe i

stikkontakten. Du må aldri modifi sere stikkontakten. Du må aldri bruke adapterkontakter sammen med elektrisk verktøy som er jordet. Originale støpsler og passende stikkontakt reducerer risikoen for elektrisk støt.

• Unngå kroppskontakt med jordede fl ater, for eksempel rør, varmeovn, komfyr, kjøleskap og fryser. Faren for å få elektrisk støt øker hvis kroppen din er jordet.
• Elektrisk verktøy må ikke utsettes for våte eller fuktige miljøer. Hvis det trenger vann inn i elektrisk verktøy, øker risikoen for elektrisk støt.
• Støpselet må ikke håndteres uvørent. Ikke løft eller dra elektrisk verktøy etter strømledningen. Du må heller ikke trekke støpselet fra stikkontakten ved hjelp av ledningen. Hold kabelen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller sammenviklede kabler øker risikoen for elektrisk støt.
• Ved bruk av elektrisk verktøy utendørs må det brukes skjøteledning som er egnet for utendørs bruk. Hvis det brukes strømkabel som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
• Hvis elektrisk verktøy må brukes i fuktig miljø, må det brukes en stikkontakt som har jordfeilbryter (RCD). Ved å bruke en jordfeilbryter (RCD) reduseres faren for elektrisk støt.

Generelle sikkerhetsforskrifter, elektrisk ktøy – personlig sikkerhet

• Vær oppmerksom, konsentrer deg om det du gjør og bruk sunn fornuft når du arbeider med elektrisk verktøy. Ikke bruk elektrisk verktøy hvis du er trøtt eller påvirket av stoff, alkohol eller medisin. Et øyeblikks uoppmerksomhet ved bruk av elektrisk verktøy kan føre til alvorlig personskade.
• Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr, for eksempel støvmaske, skli-sikre vernesko, hjelm og hørselsvern som brukes ved behov, reduserer risikoen for personskade.
• Unngå utilsiktet start. Påse at strømbryteren er slått av før du kobler støpselet til stikkontakten eller kobler til batteripakken, ved løfting og når du bærer det elektriske verktøyet.
  Hvis du bærer elektrisk verktøy med fi ngeren på strømbryteren, eller hvis det elektriske verktøyet strømsettes mens strømbryteren er slått på, kan det føre til ulykker.
• Fjern alle justeringsnøkler eller skiftnøkler før det elektriske verktøyet startes. En skiftnøkkel eller justeringsnøkkel som sitter igjen på en roterende del på det elektriske verktøyet, kan forårsake personskade.
• Ikke strekk deg for langt. Pass på at du alltid står stabilt og holder balansen. Det gir deg

bedre kontroll over det elektriske verktøyet ved uventede situasjoner.

• Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Løse klær, smykker eller langt hår kan sette seg fast i bevegelige deler.
• Hvis utstyret har tilkobling før støvsuger og oppsamlingsutstyr, må du forsikre deg om at disse er tilkoblet og brukes på riktig måte. Bruk av støvsamler kan redusere risikoen for støvrelaterte farer.
• Ikke la erfaring fra hyppig bruk av elektrisk verktøy gjøre deg selvsikker slik at du ikke følger sikkerhetsreglene. Uforsiktig bruk kan forårsake alvorlige skader på et øyeblikk.

Generelle sikkerhetsforskrifter, elektrisk ktøy – bruk og vedlikehold av elektrisk ktøy

• Du må ikke overbelaste eller tvinge det elektriske verktøyet. Bruk riktig elektrisk verktøy til den arbeidsoppgaven som skal utføres.
  Riktig elektrisk verktøy utfører arbeidet bedre og sikrere hvis det brukes i den hastigheten det er produsert for.
• Du må ikke bruke det elektriske verktøyet dersom strømbryteren ikke starter og stopper det. Alt elektrisk verktøy som ikke kan betjenes med strømbryteren, er farlig og må repareres.
• Fjern støpselet fra stikkontakten eller fjern batteripakken, hvis den kan tas av, før justeringer, bytte av verktøy/tilbehør og før det elektriske verktøyet legges bort. Slike forebyggende sikkerhetstiltak reduserer risikoen for utilsiktet start av det elektriske verktøyet.
• Elektrisk verktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Det elektriske verktøyet må ikke brukes av personer som ikke har god kunnskap om det eller disse instruksjonene. Elektrisk verktøy er farlig i hendene på uerfarne brukere.
• Vedlikehold elektrisk verktøy og dets verktøy/tilbehør. Kontroller feil rotasjons- eller bevegelsesretning og at bevegelige deler sitter godt fast. Kontroller også skadde deler eller andre forhold som påvirker det elektriske verktøy-ets funksjon. Ved skade/feil må det elektriske verktøyet repareres før bruk. Mange ulykker skyldes dårlig vedlikeholdt elektrisk verktøy.
• Hold skjæreverktøy skarpe og rene. Godt vedlikeholdt elektrisk verktøy med skarpe blader setter seg ikke like lett fast og er lettere å kontrollere.
• Bruk det elektriske verktøyet, tilbehør, bits med mer i samsvar med instruksjonene, arbeidsforholdene og oppgavene som skal utføres. Bruk av elektrisk verktøy til andre oppgaver enn det er beregnet på, kan føre til farlige situasjoner.

- Hold håndtak og gripefl ater tørre, rene og fri for olje og fett. Du kan ikke håndtere og kontrollere det elektriske verktøyet på en sikker måte ved uventede situasjoner dersom håndtak og grep er glatte.

Generelle sikkerhetsforskrifter, elektrisk ktøy – service

- Service på elektrisk verktøy må kun utføres av kvalifi sert reparatør som bare bruker identiske reservedeler. Det sørger for at det elektriske verktøyets sikkerhet beholdes.

3.2.2 Spesielle sikkerhetsforskrifter for bordsirkelsager

Beskyttelsesrelaterte advarsler

• Påse at beskyttelsen sitter på plass. Beskyttelsen må fungere og være riktig montert. Hvis en beskyttelsesanordning er løs, skadet eller ikke fungerer som den skal, må den repareres eller byttes ut.
• Bladbeskytteren og spaltekniv må alltid brukes ved alle gjennomsagingsoperasjoner. For gjennomsagingsoperasjoner der sagbladet sager helt gjennom arbeidsstykket, bidrar bladbeskytteren og andre sikkerhetsanordninger til å redusere risikoen for skader.
• Påse at sagbladet ikke er i kontakt med bladbeskytteren, spaltekniven eller arbeidsstykket før sagen startes. Hvis noen av disse delene ved et uhell kommer i kontakt med sagbladet, kan det føre til en farlig situasjon.
• Juster spaltekniven som beskrevet i denne bruksanvisningen. Feil avstand, plassering og feil linje i forhold til sagbladet kan føre til at spaltekniven ikke oppfyller sin funksjon for å redusere risikoen for tilbakeslag.
• For at spaltekniven skal kunne oppfylle sin funksjon, må den befi nne seg i arbeidsstykket. Spaltekniven oppfyller ingen funksjon ved saging av arbeidsstykker som er for korte til å kunne deles av spaltekniven. Under slike forhold kan ikke spaltekniven forhindre tilbakeslag.
• Bruk egnet sagblad for spaltekniven. For at spaltekniven skal kunne fungere korrekt, må sagbladets diameter passe til egnet spaltekniv, og selve sagbladet må være tynnere enn tykkelsen på spaltekniven. Sagbladets sagbredde må være større enn spalteknivens tykkelse.

Advarsler som gjelder ved saging

- ⚠️ FARE: Du må aldri plassere fi ngre eller hender i nærheten av, eller i linje med sagbladet. Et øyeblikks uoppmerksomhet eller ubalanse kan føre til at hånden føres inn mot sagbladet, noe som kan resultere i alvorlig personskade.

• Arbeidsstykket må kun mates inn mot sagbladet mot rotasjonsretningen. Hvis arbeidsstykket mates inn i samme retning som sagbladet roterer over sagbordet, kan det føre til at arbeidsstykket og hånden dras inn i sagbladet.
• Du må aldri bruke gjæringsanlegget til å mate arbeidsstykket ved kløyving, og du må ikke bruke kløyveanlegget som lengdestopper ved kapping med gjæringsanlegget. Hvis arbeidsstykket styres med kløyveanlegget og gjæringsanlegget samtidig, øker risikoen for at sagbladet klemmes og forårsaker et tilbakeslag.
• Ved kløyving må matekraften på arbeidsstykket påføres mellom kløyveanlegget og sagbladet. Bruk en påskyver av pinnemodell når avstanden mellom anlegget og sagbladet er mindre enn 150 mm, og bruk en skyvekloss hvis avstanden er mindre enn 50 mm. Hjelpe-middel sørger for at hånden er i trygg avstand fra sagbladet.
• Du må kun bruke en påskyver av den typen som leveres av produsenten eller som har en konstruksjon som tilsvarer instruksjonene. Medfølgende påskyver sørger for tilstrekkelig avstand mellom hånden og sagbladet.
• Skadet eller forkortet påskyver må aldri brukes. En skadet påskyver kan knekke, noe som medfører risiko for at hånden føres inn i sagbladet.
• Ikke utfør sageoperasjoner på "frihånd". Du må alltid bruke kløyveanlegget eller gjæringsanlegget for å styre arbeidsstykket. "Frihånd" innebærer at du bruker hendene til å støtte eller styre arbeidsstykket istedenfor et kløyve- eller gjæringsanlegg. Saging på frihånd fører til skjevhet, klemming og tilbakeslag.
• Du må aldri strekke deg rundt eller over det roterende sagbladet. Hvis du strekker deg etter et arbeidsstykket, kan du komme i kontakt med det roterende sagbladet.
• Bruk en ekstra støtte bak eller ved siden av sagbordet for å sikre at lange eller brede arbeidsstykker er på nivå med sagbordet. Lange eller brede arbeidsstykker har en tendens til å tippe over ved bordkanten, noe som fører til at du mister kontrollen, at sagbladet klemmes fast og at det oppstår et tilbakeslag.
• Mat inn arbeidsstykket med jevn hastighet. Ikke snu eller vinkle arbeidsstykket. Hvis sagbladet klemmes, må sagen slås av umiddelbart. Trekk ut kontakten, og løs problemet. Hvis arbeidsstykket klemmer sagbladet, kan det forårsake tilbakeslag og føre til at motoren bremses/stopper.
• Du må aldri fjerne sagrester mens sagen er i gang. Sagrester kan sette seg fast mellom anlegget eller på innsiden av bladbeskytteren og sagbladet og trekke fi ngrene dine inn i sagbladet.

- Bruk et hjelpeanlegg som er i kontakt med bordplaten ved kløyving av arbeidsstykker som er tynnere enn 2 mm. Et tynt arbeidsstykke kan kiles fast under kløyveanlegget og forårsake et tilbakeslag.

Årsaker til tilbakeslag og relaterte advarsler

Et tilbakeslag er en plutselig reaksjon i arbeidsstykket som følge av at sagbladet har blitt klemt eller satt seg fast, eller på grunn av at arbeidsstykkets saglinje er skjev i forhold til sagbladet, eller når en del av arbeidsstykket klemmes mellom sagbladet og kløyveanlegget eller andre faste gjenstander.

Ved tilbakeslag løftes som oftest arbeidsstykket opp fra bordet av den bakre delen av sagbladet og slynges mot operatøren.

Et tilbakeslag er resultatet av feil bruk av sagen, av feil håndtering eller av forholdene, og det kan unngås ved at man bruker korrekte sikkerhetstiltak, som beskrevet nedenfor.

• Stå aldri på linje med sagbladet. Plasser alltid kroppen på samme side av sagbladet som anlegget. Et tilbakeslag kan føre til at arbeidsstykket slynges i vei med høy hastighet mot den som står foran og på linje med sagbladet.
• Strekk deg aldri over eller bak sagbladet for å forsøke å trekke og støtte arbeidsstykket. Utilsiktet kontakt med sagbladet kan oppstå, eller et tilbakeslag kan dra fi ngrene dine inn i sagbladet.
• Du må aldri holde i og presse arbeidsstykket som sages mot det roterende sagbladet. Hvis arbeidsstykket som skal sages, presses mot sagbladet, vil det føre til at sagbladet klemmes, noe som forårsaker et tilbakeslag.
• Still inn kløyveanlegget slik at det blir parallelt med sagbladet. Hvis kløyveanlegget er feiljustert, vil arbeidsstykket klemmes mot sagbladet og forårsake et tilbakeslag.
• Støtt store plater for å minimere risikoen for at sagbladet klemmes fast og forårsaker tilbakeslag. Store paneler har en tendens til å henge ned av sin egen tyngde. Støtten må plasseres under hele den delen av platen som henger ut over bordkanten.
• Vær ekstra forsiktig ved saging i arbeidsstykker som er skjeve, ujevne, krokete eller som ikke har rett kant som kan styres mot gjæringsanlegg eller langs kløyveanlegget. Et krokete, ujevnt eller skjevt arbeidsstykke er ikke stabilt og fører til at sagsporet ikke havner på linje med sagbladet, klemmes eller slynges bakover.
• Du må aldri sage fl ere arbeidsstykker om gangen, verken i høyden eller i lengden. Sagbladet kan sette seg fast i ett eller fl ere arbeids-

stykker og forårsake tilbakeslag.

- Ved omstart av sagen med sagbladet i arbeidsstykket, må sagbladet sentreres i sagsporet slik at sagtennene ikke ligger an mot materialet. Hvis sagbladet klemmes i sagsporet, kan arbeidsstykket løftes opp og føre til tilbakeslag når sagen startes igjen.

- Hold sagbladene rene, skarpe og påse at tennene har riktig vinkel. Du må aldri bruke et sagblad som er skjevt, har sprekker eller mangler tenner. Hvis sagbladet er skarpt og korrekt innstilt, minimeres risikoen for klemming, motorstopp og tilbakeslag.

Advarsler ved bruk av bordsirkelsagen

- Slå av bordsirkelsagen og trekk støpselet ut av stikkontakten når bordinnlegget skal demonteres, ved bytte av sagblad eller justering av spaltekniv eller bladbeskytter, samt når maskinen står uten tilsyn. Forebyggende tiltak forhindrer at det skier en ulykke.

- La aldri bordsirkelsagen stå uten tilsyn når motoren er i gang. Slå den av, og ikke forlat verktøyet før sagbladet har stoppet helt. En sag som forlates med motoren i gang, er en ukontrollert fare.

- Plasser bordsirkelsagen på et godt opplyst og fl att område der du kan stå stabilt med god balanse. Sagen må installeres på et sted hvor det er tilstrekkelig plass slik at du enkelt kan håndtere størrelsen på arbeidsstykket. Trange og mørke steder og ujevne og glatte gulv øker risikoen for ulykker betydelig.

- Rengjør og fjern sagrester regelmessig under sagbordet eller sponsamleren. Sagrester som samler seg opp, er lettantennelige og kan selvantenne.

- Fjern verktøy, sagrester og lignende fra bordet før du starter bordsirkelsagen. Forstyrrelser eller potensielle hindringer kan være farlig.

- Du må alltid bruke sagblad med riktig størrelse og form på monteringshullet. Sagblad som ikke passer til festeanordningene på sagen, vil rotere eksentrisk, noe som medfører at du kan miste kontrollen.

- Du må aldri bruke skiver eller skadde eller feil festeanordninger for sagbladet, for eksempel fl enser, bolter eller muttere. Denne festeanordningen er spesialprodusert for sagen din, for trygg bruk og optimal utforming.

- Du må aldri stå på bordsirkelsagen, ikke bruk den som krakk. Det kan oppstå alvorlig skade hvis sagen velter eller ved kontakt med skjæreverktøyet.

- Pass på at sagbladet monteres slik at det rote-rer riktig vei. Ikke bruk slipeskiver, stålbørster eller sliperondeller på bordsirkelsagen. Feil montering av sagbladet eller bruk av tilbehør som

ikke er godkjent, kan forårsake alvorlige skader.

3.3 Andre risikoer

Selv om maskinen bare brukes til de oppgavene den er beregnet for, og sikkerhetsforskriftene følges, kan enkelte risikoer og farer likevel ikke utelukkes helt på grunn av maskinens konstruksjon og oppbygging.

FARE! Fare for kuttskader

Kuttskader kan inntreffe ved utilsiktet kontakt med sagbladet.

• La aldri en hånd eller kroppsdel være nærmere enn 10 cm fra et roterende sagblad.
• Du må aldri fjerne sagrester mens sagbladet roterer.
• Bruk hansker når du bytter og monterer sagblad.
• Oppbevar sagblad utilgjengelig for barn og uvedkommende.
• Maskinen må være transportsikret når den løftes og flyttes.
• Fjern alltid støpselet fra stikkontakten før vedlikehold, reparasjon og justering av sagen.

FARE! Fare for tilbakeslag.

Arbeidsstykket kan skytes tilbake ved saging.

• Stå aldri på linje med sagbladet.
• Ikke sag i aluminium eller andre materialer enn tre.
• Du må aldri sage fl ere arbeidsstykker om gangen.
• Hold arbeidsstykket presset ned mot sagbordet.
• Du kan kun kappe rundstang hvis den er skikkelig festet i en støttevugge som forhindrer at arbeidsstykket roterer når det berører sagbladet.

FARE! Fare for elektrisk støt.

• Sagen må ikke utsettes for regn eller fuktighet.
• Ikke bruk maskinen på våte steder.
• Maskinen må ikke være koblet til en stikkontakt ved reparasjon eller vedlikehold.

FARE! Fare for å bli trekt inn.

Ved saging:

• Pass på at hår eller klær ikke kan sette seg fast i det roterende sagbladet.
• Bruk håmett, og ikke bruk slips eller løstsittende klær.

OVARSEL! Fare for øyeskade på grunn nde ting.

Ved saging:

• Bruk vernebriller – sagspon og fl iser kan fl y ut fra arbeidsstykket.
• Du må aldri sage i arbeidsstykker som inneholder fremmedlegemer som spiker, kabler med mer.

OVARSEL! Fare for hørselskade.

- Bruk hørselvern när motoren er i gang.

OVARSEL! Fare for innånding av giftig

Under og etter saging:

• Enkelte tresorter, for eksempel eik og ask, er kreftfremkallende. Koble en egnet støvsuger til sponstussen (62).
• Bruk
• Du må aldri bruke trykkluft til å rengjøre maskinen, bruk støvsuger isteden.
• Sagen må bare brukes på steder hvor det er god ventilasjon.
• Bruk vernemaske.

ADVARSEL! Klemfare.

• Arbeidsstykket må ligge an mot gjæringsanlegget ved kapping.
• Bruk støtte ved saging av lange eller brede arbeidsstykker.

4. OVERSIKTSBILDE

1. Strømbryter PÅ/AV
2. Sagbord
3. Bladbeskytter, øvre
4. Spaltekniv (kløyvekniv)
5. Sagblad
6. Kløyveanlegg
7. Gjæringsanlegg
8. Bakre bord
9. Sidebord, høyre/venstre
10. Motorvern
11. Sveiv, vinkling av sagblad
12. Sveiv, innstilling av saghøyde
13. Låsehjul for saginnstilling
14. Skala, sagbladets vinkel
15. Stativ
16. Bordinnlegg
17. Påsky ver
18. Bordlist

5. OPPAKKING/MONTERING/INSTALLASJON

5.1 Pakkens innhold

Pakk opp maskinen, og kontroller at det ikke mangler eller eller at noe har blitt skadet under transport. Pakken inneholder følgende deler:

• Bruksanvisning 1 stk.
• Bordsirkelsag 1 stk.
- Sidebord 2 stk.
- Bakre bord 1 stk.
- Kløyveanleggsfeste 1 stk.
• Gjæringsanlegg 1 stk.
• ∅vre bladbeskytter 1 stk.
- Spaltekniv 1 stk.
• Sveivhåndtak 2 stk.
- Skruepose, holder påskyver 1 stk.
- Eske, stativ 1 stk.
- Eske, kløyveanlegg / stag for bord 1 stk.
- Fastnøkkel 22 mm 2 stk.
- Unbrakonøkkel 4 mm 1 stk.
- Unbrakonøkkel 5 mm 1 stk.

Du trenger følgende verktøy for å montere sagen:

• 1 stk. skrutrekker PH 2
• 1 stk. skrutrekker PH 1
• 1 stk. flat skrutrekker 3 mm
• 1 stk. skralle med pipe 10 mm.
• 1 stk. fastnøkkel 10 mm
- 1 stk. vater 1 m

5.2.1 Demontering av transportsikring

a. Plasser bordsirkelsagen opp-ned på en pappbit.
b. Løsne de fire skruene som holder bunnplaten.
c. Løft opp bunnplaten, og fjern frigolittbiten.

5.2.2 Montering av feste, påskyver

a. Åpne skrueposen. Den skal inneholde:

c. Skru fast begge holderne utvendig i de fire skru-ehullene ved siden av strømkabelen. Pass på slik at åpningen er nedover mot sagbordet.

a. Äpne esken med kløyveanlegg / stag for bord. Plukk ut:

2 stk. lange stag (29)

4 stk. korte stag (24)

1 stk. stor skruepose

b. Åpne den store skrueposen som inneholder:

21 stk. sekskantskruer (25)

33 stk. fl ate skiver (27)

20 stk. låseskiver (26)

12 stk. muttere (28)

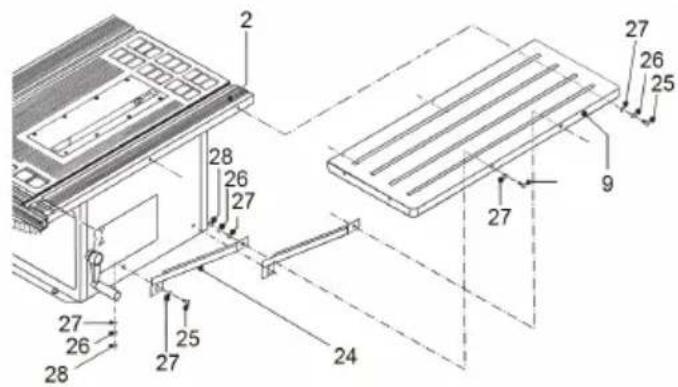

c. Plasser begge sidebordene (9) på hver side av sagbordet (2) slik at de tre festehullene er vendt mot sagbordet. Fest det ene sidebordet ved hjelp av 3 stk. sekskantskruer, låseskiver og fl ate skiver. Skru skruene noen omdreininger ned i sagbordet. Ikke stram til sekskantskruen. Fest et kort stag på innsiden av sidebordet og deretter i sagen ved hjelp av 2 stk.

5.2.4 Montering av stativ

a. Åpne esken med stativdeler. Den inneholder:

b. Åpne skrueposen som inneholder:

sekskantskruer, 4 stk. fl ate skiver, 2 stk. låseskiver og 2 stk. muttere. Skru skruene noen omdreininger, ikke stram til mutterne. Fest det andre staget. Stram til de 3 skruene som fester sidebordet i sagbordet, og deretter de to mutrene som fester stagene i sidebordet.

d. Monter det andre sidebordet på samme måte.
e. Plasser det bakre bordet (8) bak sagbordet (2) med de tre festehullene vendt mot sagbordet. Ta de to lange stagene, og skru fast det bakre bordet på samme måte som sidebordene.
f. Snu sagen, og legg et vater over sagbordet og de to sidebordene. Juster sidebordene slik at de havner på linje med vateret, og stram mutrene som fester de fi re korte stagene i sagen.
g. Legg vateret over sagbordet (2) og det bakre bordet. Juster bordet slik at det havner på linje med vateret, og stram mutrene som fester de to lange stagene i sagen.
h. Skru tilbake bunnplaten, og stram til skruene. Påse at den korte skruen havner i samme hjørne som strømkabelen.

• 4 stk. sekskantskruer (40)
• 24 stk. vognbolter (35)
• 28 stk. muttere (38)
• 32 stk. fl ate skiver (36)
• 28 stk. läseskiver (37)

c. Legg to bein på en pappbit. Før inn 3 stk. vogn-bolter fra undersiden i skruehullene på hvert bein. Ta et langt øvre stag, og fest det med 3 stk. fl ate skiver, låseskiver og muttere med den fl ate siden vendt opp. Ikke stram til. Ta deretter et langt nedre stag, og fest det med 1 stk. vognbolt, fl at skive,

låseskive og mutter i hvert bein, med den fl ate siden vendt opp. Ikke stram til.

d. Legg bort beinparet, og legg ut to bein og skru på samme måte fast 1 stk. langt øvre stag og 1 stk. langt nedre stag.
e. Fest et kort nedre stag til hvert bein ved hjelp av 1 stk. vognbolt, fl at skive, låseskive og mutter i hvert bein. Ikke stram til.
f. Fest deretter et kort øvre stag til hvert bein over det lange staget ved hjelp av 2 stk. vognbolter, fl ate skiver, låseskiver og muttere.
g. Ta beinparet du la bort, og skru fast beina i de korte stagene som stikker opp.
h. Snu stativet opp-ned, og press fast de fi re føttene.
i. Plasser stativet på bakken, og fest sagen ved hjelp av 4 stk. sekskantskruer og fl ate skiver, og fest dem med 4 stk. fl ate skiver, låseskiver og muttere. Stram til de fi re mutrene.
j. Stram til alle mutrene på stativet.

5.2.5 Montering av sveivhåndtak

a. Løsne låseskruen på sveivhåndtaket slik at den ikke stikker ned i hullet. Monter det ene sveivhåndtaket på akslingen (11). Plasser sveivhåndtaket slik at låseskruen står midt mot den fasede delen på akslingen. Stram til låseskruen.
b. Monter det andre sveivhåndtaket på akslingen (12). Lås det fast med låseskruen.

5.2.6 Montering av spaltekniv og øvre bladbeskytter

a. Skru løs de 8 stk. skruene (44), og løft opp bordinnlegget (16).
b. Løsne de to unbrakoskruene (43) noen omdreininger.

c. Før ned spaltekilen (4) mellom festet (41) og skiven (42).
d. Juster spaltekilen slik at avstanden mellom spaltekniven (4) og tennene på sagbladet (5) er minst 3 mm og maksimalt 8 mm.
e. Stram til de to unbrakoskruene (43).
f. Hev sagbladet ved hjelp av sveiven (12) så langt det går. Kontroller at avstanden mellom sagbladet både nede ved sagbladet (2) og øverst på spaltekilen er mellom 3 og 8 mm, samt at spaltekilen er på linje med sagbladet.
g. Skru løs vognbolten (45) fra spaltekilen.
h. Tre forsiktig bordinnlegget (16) over spaltekilen (4) og sperretappen (48). Skru det fast ved hjelp av de åtte skruene (44).
i. Plasser den øvre bladbeskytteren (3) på spalte-kilen, og fest den med vognbolten (45).
j. Før på skiven (46), og stram til låsemutteren (47). Ikke stram hardere enn at bladbeskytteren (3) kan bevege seg fritt opp og ned. Kontroller at sperretappen (48) forhindrer at bladbeskytteren kan løftes opp/bakover.

5.2.7 Montering av bordlist og kløyveanlegg

a. Pakk ut resten av delene fra esken, kløyveanlegg / stag for bord:

• 1 stk. bordlist, høyre (50)
• 1 stk. bordlist, venstre (51)
• 1 stk. linjal, kløyveanlegg (58)
• 1 stk. endebeskytter for bordlist (53)
- 1 stk. skruepose

b. Sorter delene i skrueposen:

• 8 stk. unbrakoskruer (52)

• 4 stk. muttere (54)
• 4 stk. fl ate skiver (55)

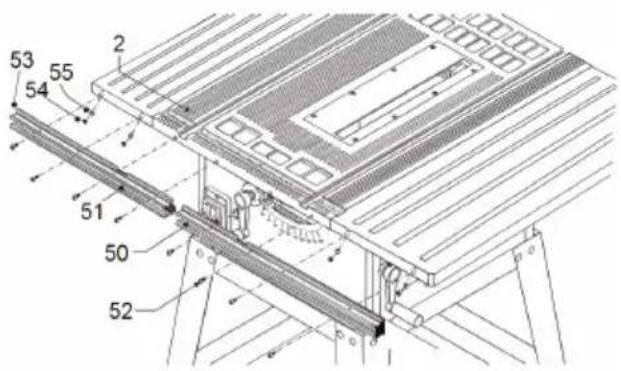

c. Fest den høyre bordlisten (50) i sagbordet (2) ved hjelp av 2 stk. unbrakoskruer (52) og i sidebordet ved hjelp av 2 stk. unbrakoskruer (52), 2 stk. fl ate skiver (55) og 2 stk. muttere (54). Ikke stram til skruen.
d. Fest den venstre bordlisten (51) i sagbordet (2) ved hjelp av 2 stk. unbrakoskruer (52) og i sidebordet ved hjelp av 2 stk. unbrakoskruer (52), 2 stk. fl ate skiver (55) og 2 stk. muttere (54). Ikke stram til skruen.
e. Juster høyre bordlist (50) ved å føre linjalen (58) mot kløyveanlegget og legge den an mot sagbladet (5) og spaltekilen (4) på høyre side og ut over bordlisten. Skyv bordlisten til venstre slik at skalaen viser 0 der linjalen krysser bordlisten foran sagbladet. Stram til de 4 stk. unbrakoskruene (52).
f. Flytt linjalen til den andre siden av sagbladet, og juster venstre bordlist (51) på samme måte.

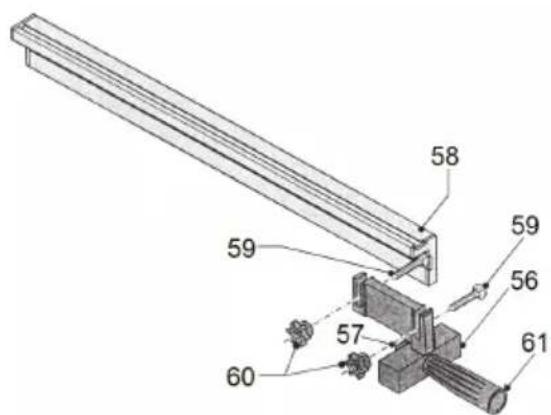

g. Ta sleden (56), og løsne låsehåndtaket (61) noen omdreininger. Før på sleden fra venstre side på bordlisten (51) slik at sporskiven (57) havner i sporet på bordlistens innside.
h. Løsne de to hjulene (60), og fest linjalen (58) på sleden (56).
i. Trykk fast endestykket (53) på den venstre bordlisten (51).

5.2.8 Montering av påskyver og gjæringsanlegg

a. Plasser påskyveren (17) i holderen på venstre side av sagen.
b. Løsne stoppeskruen i det ene sporet på sagbordet (2), og før gjæringsanlegget (7) inn i sporet. Skru på plass stoppeskruen igjen.

6. DRIFT

Strømbryteren har nullspenningsvern. Ved strømbrudd må motoren startes på nytt ved hjelp av strømbryteren. Strømbryterens funksjon:

Start – Hold inne den grønne knappen merket "I" i noen sekunder.

Stopp – Trykk inn den røde knappen merket "O".

6.1.2 Motorvern (10)

Motorvernet løser ut når motoren bruker for mye strøm ved overbelastning. Hvis motorvernet løser ut, må du utbedre årsaken og vente i 5–10 minutter slik at motoren avkjøles. Deretter trykker du inn knappen. De vanligste årsakene til at motorvernet løser ut er:

• Sløvt sagblad.
• Arbeidet gjøres for hurtig, sagingen gjøres raskere enn det sagbladet rekker å avvirke.
• Sagbladet bremses, arbeidsstykket mates inne rett mot sagbladet, eller en sagbit bremser sagbladet i sagkassen.

6.1.3 ∅vre bladbeskytter (3) og sperretapp (48)

Bladbeskytteren forhindrer utilsiktet kontakt med sagbladet (5) og tilbakeslag når arbeidsstykket løftes opp av sagbladet og slynges tilbake mot operatøren. Sperretappen (48) på spaltekilen (4) forhindrer at bladbeskytteren løftes oppover/bakover.

6.1.4 Spaltekile (4)

Spaltekilen forhindrer tilbakeslag når arbeidsstykket presses sammen etter sagbladet (5) slik at sagbladet tar tak i arbeidsstykket og slynger det bakover mot operatøren. I tillegg er spaltekilen festet for den øvre bladbeskytteren (3) og dens sperretapp (48). Spaltekilens bredde må ikke overstige bredden på sagbladets gods, men den må være smalere enn bredden på sagbladets tenner.

6.1.5 Bordinnlegg (16)

Dette forhindrer at sagbiter setter seg fast i sagbladet og kastes tilbake mot operatøren. Bordinnlegget må byttes ut når sporet der sagbladet (5) stikker opp blir deformert.

6.1.7 Påskyver (17)

Den er dimensjonert for bruk sammen med denne bordsirkelsagen. Den brukes ved mating av smale.

6.2 Innstillinger

6.2.1 Innstilling av saghøyde og vinkel på sagblad

a. Løsne låserattet (13).
b. For å heve sagbladet sveiver du sveiven (12) med urviseren. Sveiv mot urviseren for å senke det.
c. For å vinkle bladet sveiver du sveiven (11) med urviseren.
d. Lås innstillingene med låserattet (13).

6.2.2 Koble til støvsuger/sponsuger

Koble støvsugerslangen til sponstussen (62) på baksiden av sagen. Pass på slik at slangen ikke kan løsne eller havner i veien for sagingen.

6.2.3 Innstilling av kløyveanlegg (6)

Kløyveanlegget skal brukes ved kløyving for å sikre at snittet blir rett og for å minimere risikoen for tilbakeslag.

a. Fjern endebeskyttelsen (53) fra bordlisten.

b. Løsne rattet (61) noen omdreininger, og før på sleden (56) i bordlisten (51) slik at sporskiven (57) havner i sporet på innsiden av bordlisten. Før sleden til hver side av sagbladet. Monter endebeskyttelsen igjen.

c. Ved saging av brede eller tykke arbeidsstykker, må du løsne de to rattene (60) og føre inn hodet på de to vognbolten ei sporet på linjalens (58) langside. Fest deretter linjalen i sleden.

d. Ved saging av tynne eller smale arbeidsstykker med vinklet sagblad, må du løsne de to rattene (60) og føre inn hodet på de to vognbolten ei sporet på linjalens (58) kortside. Fest deretter linjalen i sleden.

e. Stram til de to rattene (60), og før sleden til ønsket avstand fra sagbladet, som vist på skalaen på bord-siden. Hvis du trenger bedre nøyaktighet, kan du bruke en tommestokk. Stram til låsehåndtaket (61).

f. Løsne de to rattene (60) og juster linjalen (58) slik at forkanten er ved senter av sagbladet (5). Stram til de to rattene igjen.

6.2.4 Stille inn gjæringsanlegg (7)

Gjæringsanlegget skal brukes ved kapping.

a. Fjern stoppeskruen fra det ene sporet på sagbor- det, og før på gjæringsanlegget med linjalen (64) vendt innover.

b. Løsne rattet (66), og still inn ønsket vinkel som vist på skalaen (67). Stram til rattet (66).

c. Løsne de to rattene (65) og før gjæringsanlegget frem slik at linjalen ligger ved siden av bladbeskytteren (3).

d. Juster linjalen slik at enden er 2 cm fra bladbeskytteren (3), og lås fast linjalen ved hjelp av de to rattene (65). Før gjæringsanlegget frem og tilbake i sporet, og kontroller at det ikke kommer i kontakt med noe.

6.3 Saging

ADVARSEL!

- Hold hendene borte fra den farlige sonen, som er innen 15 cm fra sagbladet.

- Når sagbladet er sløvt, skadet eller lager brennmerker i arbeidsstykket, må det byttes ut.

a. Kontroller at arbeidsplassen er ryddig og at du har tilstrekkelig plass til å håndtere arbeidsstykket.

b. Kontroller at sagen er hel og at alle beskyttelsesanordninger fungerer, er på plass og at spaltekilener korrekt justert.

c. Kontroller at sagbladet er skarpt, at ingen tenner er skadet og at den ikke har brannmerker på grunn av overoppheting. Hvis den har det, må sagbladet byttes ut.

d. Still inn saghøyde og sagbladets vinkel.

f. Ved saging av lange eller store arbeidsstykker som kan tippe over ved saging, må du bruke rulllestøtter eller andre støtter.

6.3.2 Kløyving

a. Monter og juster kløyveanlegget (6).

b. Koble sagens støpsel til stikkontakten.

c. Plasser arbeidsstykket på sagbordet (2) mot kløyveanlegget.

d. Plasser deg på forsiden av sagen på samme side av sagbladet som kløyveanlegget.

e. Start motoren ved hjelp av strømbryteren ON/OFF (1).

f. Vent til motoren har oppnådd fullt turtall.

g. Press ned arbeidsstykket samtidig som du trykker det mot kløyveanlegget, og mat arbeidsstykket sakte frem mot sagbladet.

i. Stopp motoren ved hjelp av strømbryteren ON/OFF, og vent til sagbladet stopper. Fjern deretter sagrester fra sagbordet.

6.3.3 Kapping

a. Monter og juster gjæringsanlegget (7).

b. Koble sagens støpsel til stikkontakten.

c. Plasser arbeidsstykket på sagbordet (2) mot gjæringsanlegget.

d. Plasser deg på forsiden av sagen på samme side av sagbladet som gjæringsanlegget.

e. Start motoren ved hjelp av strømbryteren ON/OFF (1).

f. Vent til motoren har oppnådd fullt turtall.

g. Press ned arbeidsstykket, og før gjæringsanlegget med arbeidsstykket sakte frem mot sagbladet. Kapp hele arbeidsstykket.

h. Stopp motoren ved hjelp av strømbryteren ON/

OFF, og vent til sagbladet stopper. Fjern deretter sagrester fra sagbordet.

6.4 Bytte sagblad

ADVARSEL!

• Støpselet må ikke være koblet til kontakten mens sagbladet byttes.
• Bruk kun sagblad som er ment for saging i tre og trematerialer.
• Bruk kun sagblad som er i samsvar med den dimensjonen som er angitt i tekniske data og dermed i samsvar med spaltekilens form og tykkelse.
• Bruk kun sagblad som er merket med et turtall som er like høyt eller høyere enn sagens turtall.
• Bruk arbeidshansker när du bytter sagblad.

Velg et sagblad med egnet antall tenner for oppgaven som skal utføres. Jo fl ere tenner et sagblad har, desto fi nere blir sagsnittet.

a. Vinkle sagbladet slik at det står vinkelrett mot sagbordet (2) ved hjelp av sveiven (11).
b. Sveiv opp sagbladet til maksimal saghøyde ved hjelp av sveiven (12).
c. Demonter bladbeskytteren (3).
d. Løsne de 8 skruene (44), og løft opp bordinnlegget (16).
e. Snurr sagbladet for hånd slik at den ene fastnøkkelen får tak rundt akslingen (69) og den andre rundt bladmutteren (70). Løsne bladmutteren mot urviseren.

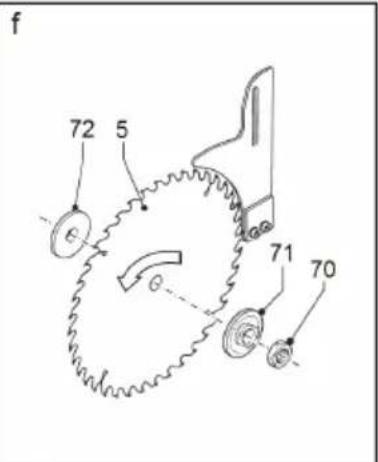

f. Fjern bladmutteren (70), bladskiven (71) og løft opp sagbladet (5). Fjern bladfl ensen (72), og tørk av delene og akslingen (69) med en tørr klut.
g. Monter bladfl ensen (72) igjen, og deretter det nye sagbladet. Påse at rotasjonsretningen stemmer med fi gur f over, samt at bladets hull sitter på den utstikkende fl ensen. Monter bladskiven (71) igjen, og skru fast bladmutteren (70).
h. Kontroller og juster spaltekilen (4).
i. Monter bordinnlegget (16) og bladbeskytteren (3) igjen.

• Støpselet må ikke være koblet til stikkontakten ved vedlikehold eller reparasjon.
• Reparasjoner må kun utføres av en kvalifi serte reparatør.

7.1 Vedlikehold

7.1.1 Rengjøring og kontroll etter bruk

• Støvsug sagbordet (2), og tørk deretter av det med en tørr klut. Smør det med WWM glider.
• Tørk av alle håndtak og ratt ved hjelp av en tørr og ren klut.
• Kontroller at sagbladet (5) er skarpt, at ingen av tennene er skadet og at det ikke har brennmerker på grunn av overoppheting. Hvis den har det, må sagbladet byttes ut.
• Kontroller spalteknivens (4) justering.
• Kontroller at strømbryteren (1) og bladbeskytteren (3) er hele, samt at de fungerer som de skal.
• Kontroller at bordinnlegget (16) er helt. Hvis det er slitt, må det byttes ut.

7.1.2 Vedlikehold hver måned

• Demonter sagen fra stativet, og fjern bunnplaten. Støvsug støv og sagfl is. Rengjør også motorens ventilasjonsåpninger.
• Tørk av akslingene på innsiden av sveivhåndtakene (11 og 12) med en tørr og ren klut, og smør dem med WWM Glider eller liknende middel som sagstøvet ikke fester seg i.

7.2 Reparasjoner og justeringer

7.2.1 Bytte bordinnlegg (16)

a. Demonter bladbeskytteren (3) fra spaltekilen (4).
b. Skru løs de 8 stk. skruene (44), og løft opp bordin-nlegget (16).
c. Tre forsiktig bordinnlegget (16) over spaltekilen (4) og sperretappen (48). Skru det fast ved hjelp av de åtte skruene (44).

7.2.2 JJustering av spaltekniv

d. Demonter bladbeskytteren (3) og bordinnlegget (16).
e. Løsne de to unbrakoskruene (43) noen omdreininger.
f. Juster spaltekilen slik at avstanden mellom spaltekniven (4) og tennene på sagbladet (5) er minst 3 mm og maksimalt 8 mm.
g. Stram til de to unbrakoskruene (43).
h. Hev sagbladet ved hjelp av sveiven (12) så langt det går. Kontroller at avstanden mellom sagbladet både nede ved sagbladet (2) og øverst på spaltekilen er mellom 3 og 8 mm, samt at spaltekilen er på linje med sagbladet.
i. Monter bordinnlegget (16) og bladbeskytteren (3) igjen.
j. Før på skiven (46), og stram til låsemutteren (47). Ikke stram hardere enn at bladbeskytteren (3) kan bevege seg fritt opp og ned. Kontroller at sperretappen (48) forhindrer at bladbeskytteren kan løftes opp/bakover.

7.3 Koblingsskjema

Motoren starter ikke. a. Ingen strøm i kontakten.b. Støpselet er ikke koblet til kontakten.c. Annen årsak.	a. Kontroller/bytt sikringen til kontakten.b. Koble til støpselet.c. Kontakt kvalifi sert reparatør.
Sagbladet slingrer mye eller roterer unormalt lenge etter at motoren har blitt stoppet.	a. Bladfl ensen sitter ikke i senterhullet på sagbladet.b. Bladbolten har løsnet.c. Annen årsak.	a. Monter sagbladet på nytt.b. Stram til bladbolten.c. Kontakt kvalifi sert reparatør.
Sagsnittet blir skjevt. a. Kløyveanlegget er feil innstilt.b. Arbeidet gjøres for hurtig.c. Feil sageteknikk.d. Sløvt sagblad.	a. Kontroller at kløyveanlegget er parallelt med sagbladet.b. Ikke mat inn arbeidsstykket raskere enn sagbladet klarer å sage.c. Følg instruksjonene i denne bruksanvisningen.d. Bytt sagblad.
Arbeidsstykket blir brent av sagbladet.	a. Sløvt eller skadet sagblad.b. Feil sageteknikk.c. Sagbladet er feil montert.	a. Bytt sagblad.b. Ikke tving arbeidet, og ikke trykk for hardt, spesielt når du bruker fi ntannet sagblad.c. Kontroller rotasjonsretningen.
Maskinen vibrerer unormalt mye.	a. Sagbladet er feil montert.b. Feil sagblad.c. Sagbladet er skjevt.	a. Kontroller at bladfl ensens opphøyning er i senterhullet på sagbladet og at bladbolten er strammet til.b. Bytt sagblad.c. Bytt sagblad.

8. TRANSPORT OG OPPBEVARING

8.1 Løfte sagen

FORSIKTIG! Maskinen må aldri løftes etter bordet.

Ved løfting må:

• Støpselet kobles fra kontakten.

• Sagbladet være senket helt ned.

• Sagbeskytteren (3) være montert.

• Bruk gjerne en medhjelper. Maskinen må løftes etter stativet, eventuelt under sagen hvis stativet er demontert.

8.2 Transport i kjøretøy

Ved transport i kjøretøy må:

- Stativ, sidebord og bakre bord være demontert.

• Kløyve- og gjæringsanlegg være fjernet.
• Sagen og stativet være godt forankret.

8.3 Oppbevaring

Ved oppbevaring må:

• Støpselet være koblet fra stikkontakten.
• Sagbladet være senket helt ned.
• Sagbeskytteren (3) være montert.
• Maskinen være grundig rengjort.
• Alle beskyttelsesanordninger være kontrollert for å sikre at de fungerer og er på plass.
• Den oppbevares utilgjengelig for barn og uvedkommende på et frost- og fuktfritt sted slik at eventuell kondens ikke kan forårsake kortslutning eller skade motoren eller ståldetaljer.

9. AVFALLSHÄNDTERING

EE-avfall

Brukte elektriske og elektroniske produkter, deriblant alle typer batterier, skal leveres til gjenvinning på eget innsamlingssted. (I henhold til direktiv 2012/19/EU og 2006/66/EC).

10. TEKNISKE DATA

Artikkelnummer: .....17-047
Betegnelse:....Bordsirkelsag
Spenning: 230–240 V \~ 50 Hz
Effekt: 1500 W
Maks. turtall: .....4500 o/min
Sagblad: ....∅ 254 x 30 mm
Tykkelse, sagblad: .....Maks. 2,0 mm
Bredde, sagtenner: . . . . . . . . Min. 2,8 mm
Sagbladets vinkel: ....Venstre 0–45°
Saghøyde 90°: ....Maks. 80 mm
Saghøyde, vinklet 45°: .....Maks. 55 mm
Størrelse, sagbord: . . . . . . . . . . 635 x 430 mm
Størrelse, sidebord: .....635 x 260 mm
Størrelse, bakre bord: .....300 x 430 mm
Støvsugertilkopling: ....∅ 31/21 mm
Isolasjonsklasse: ....Klasse I
Isoleringsklasse: .....IP 20
Vekt: .....21,5 kg

Støynivå

Lydtrykk L _PA (EN 3744)

Målt lydtrykk: 99,3 dB(A)

Usikkerhet L_PA : 3 dB(A)

Garantert lydtrykk: 102 dB(A)

Lydeffekt L _WA (EN 3744)

Lydeffekt: 112,3 dB(A)

Usikkerhet L_WA : 3 dB(A)

Garantert lydeffekt: 115 dB(A)

De angitte lydverdiene er emisjonsverdier og angir ikke sikre arbeidsmiljøverdier. Selv om det er sammenheng mellom utslipps- og støynivåer, kan ikke forholdet brukes som indikator på om det er behov for ytterligere sikkerhetstiltak. Faktorer som er spesifikke for en arbeidsplass, kan påvirke støynivået, for eksempel aktivitetens varighet, arbeidslokalets egenskaper, andre lydkilder og lignende, for eksempel antall maskiner og andre nærliggende aktiviteter. Denne informasjonen vil likevel gi bedre oversikt over mulige farer og risikoer.

ALKUPERÄISTEN KÄYTTÖOHJEIDEN KÄÄNNÖS

PÖYTÄPYÖRÖSAHA 1500W

SISÄLLYSLUETTELO

1. JOHDANTO
2. KÄYTTÖTARKOITUS
3. TURVALLISUUS
4. KONEEN OSAT
5. PAKKAUKSESTA PURKAMINEN/KOKOAMINEN
6. KÄYTTÄMINEN
7. KORJAAMINEN JA KUNNOSSAPITO
8. KULJETUS JA SÄILYTYS
9. HÄVITTÄMINEN
   10.TEKNISETTIEDOT

1. JOHDANTO

VARSEL! Risiko for høreskader.

12 stk. møtrikker (28)

Geringsanslaget skal anvendes ved kapsavning.

7.1.2 Vedligeholdelse hver måned

7.2 Reparationer og justeringer
