BRUKSANVISNING 17-555 Biltema

for kapp- og gjæringssag

SAHAUSPÖYTÄ

til kap- og geringssav

Denne bruksanvisningen inneholder viktig informasjon om bruk av maskinen og om sikkerhetsrisikoer forbundet med bruken. Vi tar forbehold om at illustrasjoner og beskrivelser av enkelte detaljer kanskje ikke alltid stemmer helt overens med produkter. Alle operatører oppfordres til å lese bruksanvisningen før bruk og være spesielt oppmerksom på følgende advarsler:

OBS! Indikerer at feil framgangsmåte kan påvirke arbeidets effektivitet eller føre til fysisk og materiell skade.

ADVARSEL! Indikerer risiko for alvorlig ulykke.

• Sagbord 17-555 er først og fremst beregnet for kapp- og gjæringssager, men kan også brukes til andre stasjonære maskiner.
• Skru alltid maskinen ordentlig fast før bruk.
• Plasser sagbordet på et plant og sklisikkert underlag.
  • Følg alltid maskinens sikkerhetsanvisninger.
• Kontroller jevnlig at alle skruer er ordentlig strammet.
• Overbelast ikke sagbordet ved transport. Tenk på at ujevnheter og støt øker belastningen.
• Fjern alltid alle löse deler fra en maskin som er montert på arbeidsbordet ved transport.
• Ved transport i et kjøretøy skal sagbordet være ordentlig fastspent. Det skal dessuten hvile på begge hjulene og det fremre benet.

4. OVERSIKTSBILDE

1. Håndtak
2. Arbeidsbord
3. Rullestøtte
4. Ratt, høydejustering av sagbord
5. Fremre ben
6. Hjul
7. Støttefot ved opprettstående oppbevaring
8. Ratt, uttrekkbar støtte
9. Ratt, høydejustering av rullestøtte
10. Låsesperre, ved høydejustering
11. Uttrekkbar støtte

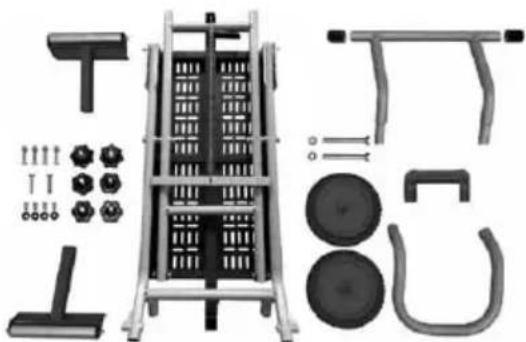

5. MONTERING

Åpne emballasjen, og kontroller at innholdet ikke har blitt skadet under transporten, og at ingen deler mangler.

c. Monter de to hjulene på sagbordet ved hjelp av hjulaksel og låsemutter.

d. Skru fast begge rattene (4) for sagbordets høydejustering.

e. Skru fast et ratt (8) i hver låsing for de uttrekkbare støttene (11).

f. Monter rullestøtten (3) i hver holder på de uttrekkbare støttene (11) og lås fast med rattene (9).

g. Skru fast håndtaket (1) med skruer M6 x 35.

h. Plasser kapp- og gjæringssagen på arbeidsbordet slik at dens anlegg er parallelt med og ca. 13–15 cm fra den bakre siden av arbeidsbordet (2). Finn egnede skruehull, og fest kapp- og gjæringssagen med 4 stk. vognbolter, skiver og muttere.

i. Ta et ca 2,5 m lang rettholt eller en rett planke, og legg den på kapp- og gjæringssagens sagbord og begge rullestøttene. Juster høyden på rullestøttene ved hjelp av begge rattene (9) slik at rettholtet/bordet er på nivå med sagbordet og begge rullestøttene.

6. INSTALLASJON OG BRUK

6.1 Transport - sammenlegging av sagbord

a. Fjern alle løse deler på kapp- og gjæringssagen. Vri kapp- og gjæringssagens sagbord til 45° slik at dens motor er nærmest hjulene. Lås fast sagbordet, og sett kapp- og gjæringssagen i transportposisjon i samsvar med instruksjonene i dennes bruksanvisning.

b. OBS! Sagbladet skal være låst i nedfelt posisjon, trekksager skal være låst slik at saghuset ikke kan bevege seg, og låsea-nordningen for dobbeltgjæring skal være i låst posisjon.

c. Løsne rattene (8) og for de to uttrekkbare støttene (11) inn i innerste posisjon, stram rattene (8).

d. Løsne begge rattene (9) og senk rullestøtten så langt som mulig. Lås dem fast med rattene (9).

e. Plasser deg på samme side som håndtaket (1). Løft opp det fremre benet (5) slik at sagbordet hviler på støttefoten (7).

f. Løsne begge rattene (4), trykk inn låsesperren (10) og løft bordet litt for å frigjøre det. Senk deretter sakte til ønsket posisjon. Slipp låsesperren (10), og kontroller at arbeidsbordet er fastlåst i posisjonen. Stram deretter begge rattene (4).

6.2 Felle opp sagbord

a. Still sagbordet på høykant slik at det hviler på støttefoten (7) og løsne begge rattene (4).
b. Plasser deg på samme side som håndtaket (1). Trykk inn låsesperren (10), frigjør arbeidsbordet, og løft det opp i håndtaket (1) til ønsket posisjon.
c. Velg en av de to arbeidposisjonene, slipp låsesperren (10), og kontroller at arbeidsbordet er fastlåst i posisjonen. Stram deretter begge rattene (4).

d. Trekk ut de uttrekkbare støttene (11) og juster rullestøtten (3).

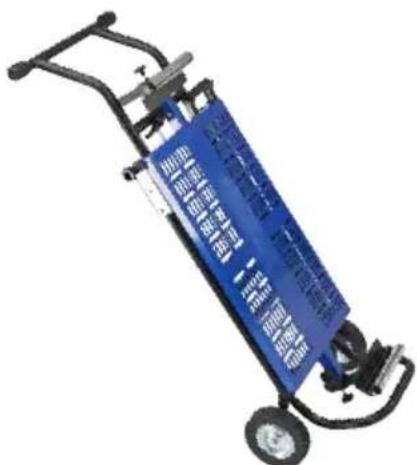

6.3 Oppbevaring

Oppbevar sagbordet stående opprett og hvilende på støttebenet med alle ratt strammet. OBS! Dersom kapp- og gjæringssagen er montert, skal sagbordet oppbevares stående på fremre ben og hjulene, ellers kan sagbordet velte og/eller kapp- og gjæringssagen bli skadet.

Åbn pakken og kontrollér, at indholdet ikke har taget skade under transporten, og at ingen dele mangler.
