HSS 3 6-LI - Boremaskin Cocraft - Gratis bruksanvisning og manual

Produkttype	Trådløs skrutrekker
Modell / Artikkelnummer	HSS 3 6-LI / DPL 124B
Batteritype	Litium-ion (Li-ion)
Batterispenning	3,6 V
Batterikapasitet	1,5 Ah
Ladetid	Ca. 4–6 timer
Tomgangshastighet	200 o/min
Maks dreiemoment	4,5 Nm
Bitsholderstørrelse	1/4\" (6,35 mm) magnetisk
Vekt	0,38 kg
Lydtrykknivå	57,1 dB(A)
Lydeffektnivå	68,1 dB(A)
Vibrasjonsemisjon	0,348 m/s² (K=1,5 m/s²)
Laderinngang	100–240 V AC, 50/60 Hz
Laderutgang	5 V DC, 300 mA
LED-arbeidslys	2 fremoverrettede LED (auto på/av)
Spindellås	Automatisk, maks 10 Nm for manuell bruk
Fremover/bakover velger	Skyvebryter
Ladeindikator	Lys på under lading, av når ladet
Overbelastningsbeskyttelse	Automatisk avstenging ved overbelastning eller overoppheting
Inkluderte tilbehør	10 skrutrekkerbits, ladestasjon, USB-kabel
Lademetoder	Ladestasjon eller Micro-USB-port
Bruksområde	Skrutrekking (lett arbeid)
Automatisk spindellås	Ja, tillater manuell skrutrekking når batteriet er lavt

Ofte stilte spørsmål - HSS 3 6-LI Cocraft

Hvordan lader jeg Cocraft HSS 3 6-LI skrutrekkeren?

Du kan lade den ved hjelp av den medfølgende ladestasjonen eller via Micro-USB-porten. Plasser skrutrekkeren i ladestasjonen og koble den til et vegguttak, eller koble USB-kabelen til en datamaskin eller USB-lader. Lading tar ca. 4–6 timer.

Kan jeg bruke skrutrekkeren mens den lader?

Nei, skrutrekkeren kan ikke brukes mens den lader. Det anbefales å lade batteriet helt før første gangs bruk.

Hva betyr indikatorlysene?

Indikatorlyset (4) er på mens batteriet lader og slukker når det er fulladet. Fremover (med klokken) og bakover (mot klokken) indikatorlys (3, 5) viser gjeldende retningsinnstilling.

Hvorfor starter ikke skrutrekkeren?

Mulige årsaker: batteriet er utladet (lade det), overbelastnings- eller overopphetingsbeskyttelsen har utløst (la den kjøle ned i noen sekunder), eller en defekt avtrekker (kontakt kundeservice).

Kan jeg bruke den som en manuell skrutrekker?

Ja, skrutrekkeren har en automatisk spindellås som tillater manuell bruk når batteriet er utladet eller verktøyet er understrøms. Drei chucken manuelt – maks manuelt dreiemoment er 10 Nm.

Hvilke bits er inkludert?

Skrutrekkeren leveres med 10 skrutrekkerbits oppbevart i ladestasjonen. De er standard 1/4" (6,35 mm) sekskantbits.

Hvordan rengjør og vedlikeholder jeg skrutrekkeren?

Rengjør med en lett fuktet klut kun med milde rengjøringsmidler. Bruk aldri løsemidler eller etsende kjemikalier. Oppbevares tørt og utilgjengelig for barn. Ved langtidslagring, lad batteriet helt først.

Er skrutrekkeren egnet for boring?

HSS 3 6-LI er hovedsakelig designet for skrutrekking. Den har et maksimalt dreiemoment på 4,5 Nm, så den er ikke beregnet for tung boring. For lett boring i myke materialer kan du bruke passende bits, men det anbefales ikke for krevende oppgaver.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid øyevern. Hold arbeidsområdet rent og godt opplyst. Ikke bruk i eksplosive atmosfærer. Hold verktøyet i isolerte gripeflater hvis det er fare for å komme i kontakt med skjulte ledninger. Koble fra batteriet før justering eller lagring.

Hvordan kaster jeg skrutrekkeren ved slutten av levetiden?

Ikke kast den sammen med husholdningsavfall. Symbolet med overkrysset søppelkasse indikerer at den må resirkuleres. Ta den med til et lokalt innsamlingssted eller returner den til kjøpsstedet for miljøvennlig avhending.

BRUKSANVISNING HSS 3 6-LI Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Generelle sikkerhetsforskrifter - Elektriske håndverktøy

Advarsel! Les gjennom hele brukerveiledningen. Hvis ikke veiledningene s kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader.

TA VARE PÅ DENNE VEILEDNINGEN.

Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller drevet med batterier.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy på plasser med lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre på god avstand når håndverktøy er i bruk.
Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe i strømuttaket.
Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner,
komfyrer, kjøleskap etc. Kroppskontakt med disse kan gi elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis
det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.

d) Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan gi elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning, som er beregnet for utendørs bruk, benyttes, reduseres faren for elektrisk støt.
f) Dersom det elektriske håndverktøyet skal brukes i fuktige omgivelser, må verktøyet kobles til strømnettet via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft ved bruk av elektriske verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før strømmen kobles til. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon ON, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt service verktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står stødig og har god balanse under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Bruk fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll.

Alt elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.

c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller når verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolige med verktøyet. Elektriske håndverktøy kan være farlige hvis de kommer uvedkommende i hende.
e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Bruk og service av det ladbare håndverktøyet

a) Lad batteriene kun med lader som er bestemt av produsenten.

En lader som er beregnet for en type batteri kan forårsake brann när den blir brukt til en annen type batterier.

b) Ladbare håndverktøy må kun brukes sammen med dertil egnede batterier.

Bruk av annet batteri kan forårsake skade og kan være en brannfare.

c) Når batteriet ikke er i bruk, må det oppbevares på god avstand fra metall gjenstander som; mynter, nøkler, spiker, skruer o.l. som kan lede strøm fra den ene batteripolen til den andre. Kortslutting av batteripolene kan forårsake brann eller brannskader.
d) Hvis batteriet vannskjøttes kan syre lekke ut. Unngå kontakt med batterisyre. Hvis du ved et uhell skulle komme i kontakt med batterisyre må du straks skylle deg med vann. Dersom syren kommer i kontakt med øynene, må lege oppsøkes. Syre fra batteriet kan forårsake irritasjon og brannskader.

6) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsanvisninger for skrutrekkere

Hold i den isolerte delen på håndtaket når du jobber i miljøer der skruen kan komme i kontakt med strømførende kabler. Hvis skruen kommer i kontakt med strømførende ledninger kan verktøyets metalldeler også bli strømførende. Dette kan føre til at operatøren får elektrisk støt.

Produktbeskrivelse

1. Kontakt for lading med ladestasjonen
2. Micro-USB-inngang for lading
3. Indikatorlampe for venstregange
4. Indikatorlampe for pågående lading av batteriet
5. Indikatorlampe for høyregange

6. Strømbryter på/av

7. [▶] [◀] Omkobler for høyre-/venstregange/låsing

8. LED-belysning

9. Magnetisk bitsholder

10. Ladekontakt

11. Ladestasjon med plass til oppbevaring av bits (10 x bits)

12. Ladekabel (USB/Micro-USB)

Lading

Informasjon

Batteriet leveres delvis ladet. Det må derfor lades før første gangs bruk.

Lading via ladestasjon

1. Plasser ladestasjonen (11) stående på en plan flate eller opphengt på en vegg (2 stk. opphengshull for festing på vegg sitter på undersiden av ladestasjonen).

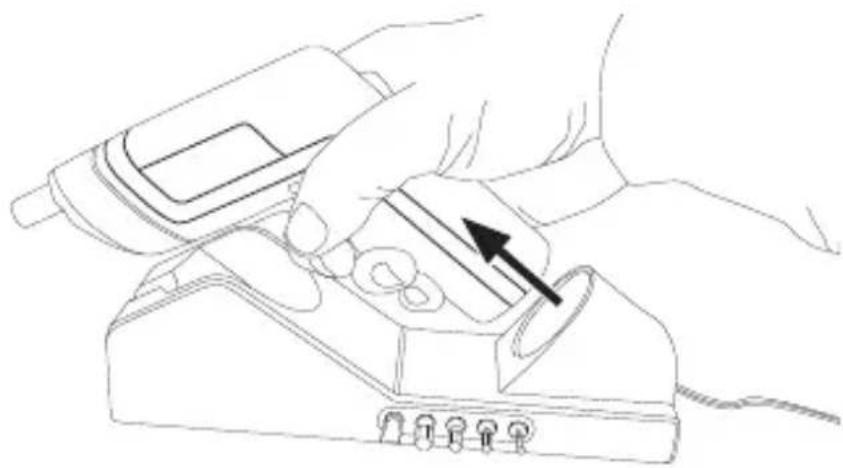

2. Plasser bakenden på skrutrekkeren inntil ladestasjonen og trykk skrutrekkeren fast i pilens retning.

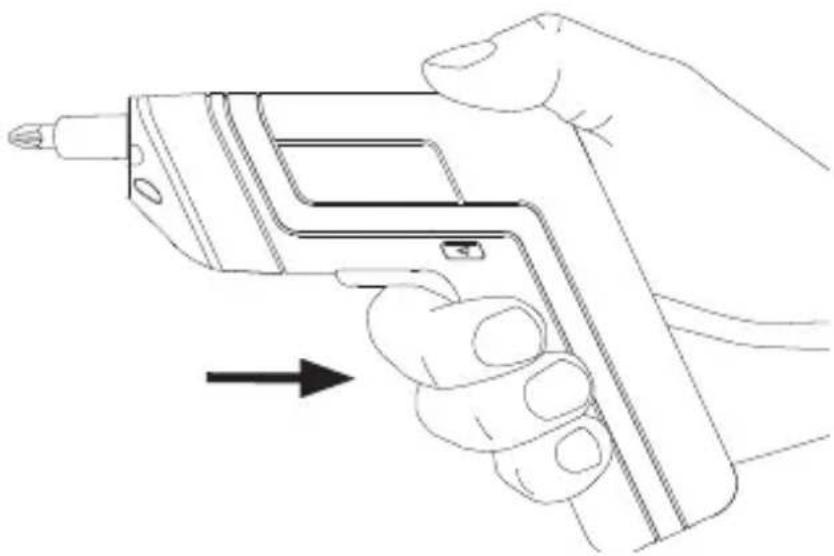

1. Skyv skrutrekkeren i pilens retning for å fjerne den fra ladestasjonen.

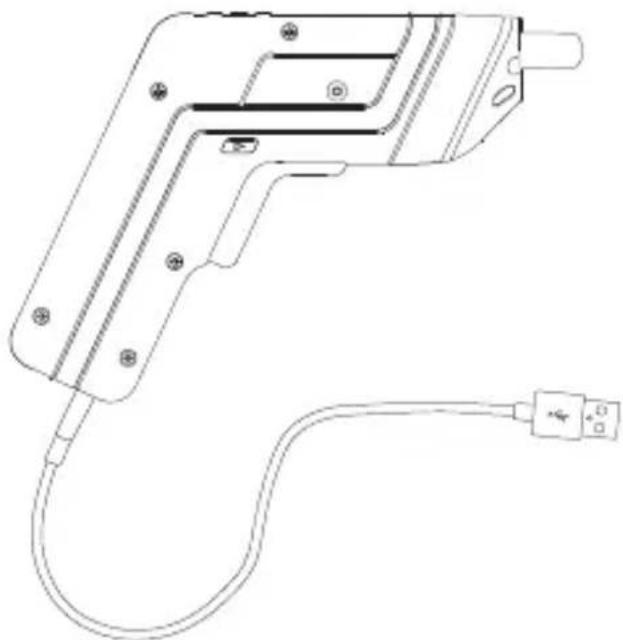

Ladetid via USB-kabelen varierer mellom 4–6 timer, avhengig av kapasiteten i det USB-uttaket som skrutrekkeren kobles til.

b) venstre side for venstregange (bitsholderen roterer moturs).
a) høyre side for høyregange (bitsholderen roterer medurs).

1. Trykk inn strøm-bryteren (6) for å starte skrutrekkeren.
2. Slipp strømbryteren for å stoppe den.

• Skrutrekkeren har LED-belysning (8) (2 x lysdioder) som lyser framover som arbeidslys. Belysningen tennes automatisk når strømbryteren trykkes inn og slukkes ca. 5–10 sekunder etter at strømbryteren har blitt sluppet opp.
• Skrutrekkeren har automatisk spindellås som gjør at man kan skru manuelt dersom batteriet er utladet eller hvis maskinen ikke orker.
• Spindellåsen aktiveres ved at man dreier skrutrekkeren for hånd som en manuell skrutrekker. Maks tillatt moment 10 Nm.
  • Overbelast ikke spindellåsen.
• Press ikke strømbryteren inn mens spindellåsen er i bruk.

Vedlikehold

• Rengjør skrutrekkeren med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.
• Hvis skrutrekkeren ikke skal brukes på en stund skal batteriet være fullladet når maskinen stues vekk.
• Når maskinen ikke er i bruk skal den lagres tørt og utilgjengelig for barn.

Feilsøking

Skrutrekkeren starter ikke.	Batteriet er utladet. Lad opp batteriet.Overbelastnings- eller overopphetingsvernet er aktivert.La skrutrekkeren hvile i noen sekunder eller avkjøles før arbeidene gjenopptas.Defekt strømbryter. Kontakt kundeservicen.
Stikksagen stenges eller går sakte.	Batteriet er utladet. Lad det opp.Overbelastnings- eller overopphetingsvernet er aktivert.La skrutrekkeren hvile i noen sekunder eller avkjøles før arbeidene gjenopptas.Hvis problemet ikke løses med dette, sjekk om skrutrekkeren er overbelastet. Reduser belastningen.Er kapasiteten på skrutrekkeren stor nok for arbeidsoppgavene som skal utføres?
Batteriet lades ikke.	Er laderen koblet riktig til strømuttaket?Er det strøm i strømuttaket?Er batteriet helt og riktig plassert i laderen?Er batteriet defekt eller for varmt/kaldt?

Avfallshändtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder innenfor E∅S-området. For å forebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De vil ta hånd om produktet på en miljømessig tilfredsstillende måte.

Lydnivå LwA = 68,1 dB(A), unøyaktighet KwA = 3 dB(A) LpA = 57,1 dB(A), unøyaktighet KpA = 3 dB(A)

Vibrasjonsverdi Skrutrekking uten slagfunksjon, a _h=0,348 m/s^2 , unøyaktighet K=1,5 m/s ^2

Lader Primær 100–240 V, 50/60 Hz Sekundær 5 V DC, 300 mA

Vekt 0,38 kg

Vibrasjon

• Måling av vibrasjonsnivå (vektorsum i tre ledd) og lydverdier som oppgis i denne bruksanvisningen er utført i henhold til målemetode som er standardisert i EN 60745. Disse verdiene kan brukes til sammenlikning av forskjellige typer elektriske håndverktøy.
• Målemetoden kan også benyttes til foreløpige målinger av vibrasjonsbelastningen.
• Vibrasjonsnivået som er oppgitt gjelder når det elektriske håndverktøyet brukes som beskrevet i bruksanvisningen. Hvis verktøyet skal brukes til andre formål og med annet tilbehør eller ikke er tilstrekkelig vedlikeholdt kan vibrasjonsnivået øke betraktelig.
• For å få en grundig vurdering av vibrasjonsbelastningen bør man også ta i betraktning den tiden håndverktøyet er frakoblet eller er i gang uten å bli brukt. Dette reduserer vibrasjonsbelastningen betydelig for den totale arbeidsperioden. Når man skal vurdere sikkerhetstiltak mot vibrasjonenes påvirkning på operatøren bør det tas hensyn til alle typer bruk av håndverktøyet.

Ruuvinväännin 3,6 V

Tuotenro 18-3631 Malli DPL 124B

41-1451 DPL 124B
