Produkttype	Akku roterende slagboremaskin
Modell	LXC RHD18
Merke	Cocraft
Verktøyholder	SDS-plus
Slagenergi	1.2 J
Slagfrekvens	0–5000 bpm
Tomgangsturtall	0–1050 rpm
Borekapasitet (betong)	12 mm
Borekapasitet (stål)	8 mm
Borekapasitet (tre)	12 mm
Batterispenning	18 V
Batteritype	Litium-ion (LXC-serie, selges separat)
Vekt (uten batteri)	1.6 kg
Lydtrykknivå (LpA)	84.6 dB(A), K=3 dB(A)
Lydeffektnivå (LwA)	95.6 dB(A), K=3 dB(A)
Vibrasjonsutslipp (boring)	4.753 m/s², K=1.5 m/s²
Variabel turtallsutløser	Ja
Fremover/bakover	Ja, med utløserlås i midtstilling
Driftsmoduser	Roterende hammer, kun boring
Sidehåndtak	Inkludert med dybdestopper
Overbelastningsbeskyttelse	Automatisk tilbakestilling (kort høy belastning) og termisk beskyttelse
Lavspenningsbeskyttelse	Ja, automatisk avstenging når batteriet er tomt
Støvdeksel	Ja, beskytter SDS-plus-mekanismen
Anbefalt omgivelsestemperatur for lading	+5 °C til +40 °C
Lagringstemperatur	Maks 50 °C, unngå direkte sollys

Ofte stilte spørsmål - LXC RHD18 Cocraft

Hvordan skifter jeg boret på Cocraft LXC RHD18?

Trekk tilbehørslåsen (SDS-plus) tilbake, sett bitskaftet inn i verktøyholderen, og drei lett til det låser seg. Sørg for at boret glir frem og tilbake for hammerfunksjon. For å fjerne, trekk låsen tilbake og trekk ut boret.

Hvilket batteri bruker Cocraft LXC RHD18?

Den bruker et 18V litium-ion-batteri fra Cocraft LXC-serien. Batteriet selges separat. Bruk kun spesifisert lader.

Hvordan velger jeg mellom hammerbor- og boremode?

Trykk på funksjonsvelgerlåsen og drei velgeren til ønsket posisjon: roterende hammer-modus for betong/murverk, boremode for tre/metall. Se symbolene på verktøyet.

Hva bør jeg gjøre hvis boret stopper plutselig mens jeg arbeider?

Slipp utløseren. Dette kan skyldes overbelastningsbeskyttelse (kort høy belastning) eller termisk beskyttelse (langvarig belastning). Vent noen sekunder (overbelastning) eller la den kjøle seg ned (termisk) før du starter på nytt. Hvis batteriet er lavt, lad det opp.

Kan jeg bruke boret til skruing?

Ja, den variable hastighetsutløseren gjør den egnet for skruing. Start med lav hastighet og øk etter behov. Bruk boremode og rotasjon fremover.

Hvordan vedlikeholder jeg Cocraft LXC RHD18?

Hold ventilasjonsåpningene rene, tørk med en fuktig klut med mildt rengjøringsmiddel. Ikke bruk løsemidler. Fjern batteriet før vedlikehold. Lad batteriet regelmessig hvis det ikke er i bruk for å forhindre full utlading.

Hva er maksimal boredybde?

Dybdestopperen på sidehåndtaket kan justeres for å begrense boredybden. Verktøyet selv har ingen maksimal dybdegrense, men sørg for at boret har tilstrekkelig lengde.

Er batteriet beskyttet mot overutlading?

Ja, batteriet har lavspenningsbeskyttelse som automatisk slår av boret når batteriet er tomt. Lad opp batteriet umiddelbart.

Kan jeg bruke boret i våte forhold?

Nei, ikke utsett boret for regn eller fuktighet. Vann som kommer inn i verktøyet øker risikoen for elektrisk støt. Bruk kun under tørre forhold.

Hva gjør støvdekselet?

Støvdekselet beskytter SDS-plus-mekanismen mot rusk når du skifter tilbehør. Vær forsiktig så du ikke skader det. Det bidrar til jevn drift.

BRUKSANVISNING LXC RHD18 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Generelle sikkerhetsinstruksjoner for ladbare håndverktøy

Advarsel! Les gjennom hele brukerveiledningen. Hvis ikke veiledningene følges kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader. Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller batteridrevne håndverktøy.

TA VARE PÅ DENNE VEILEDNINGEN.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel nær lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre på god avstand når håndverktøy er i bruk. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer, kjøleskap etc. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.

e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.
f) Dersom det elektriske håndverktøyet skal brukes i fuktige omgivelser, må verktøyet kobles til stømnettet via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.

b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.

c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før strømmen kobles til. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon ON, kan forårsake ulykker.

d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.

e) Strekk deg ikke for langt. Påse at du står stödig og har god balanse under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.

f) Bruk fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.

g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller når verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektriske håndverktøy kan være farlige hvis de kommer uvedkommende i hende.

e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Bruk og service av det ladbare håndverktøyet

a) Påse at strømbryteren er skrudd av før du monterer batteriet. Hvis batteriet monteres på et elektrisk håndverktøy med strømbryteren skrudd på, kan det føre til ulykker.
b) Lad batteriene kun med lader som er bestemt av produsenten. En lader som er beregnet for en type batteri kan forårsake brann när den blir brukt til en annen type batterier.
c) Ladbare håndverktøy må kun brukes sammen med dertil egnede batterier. Bruk av annet batteri kan forårsake skade og kan være en brannfare.
d) Når batteriet ikke er i bruk, må det oppbevares på god avstand fra metallgjenstander som; mynter, nøkler, spiker, skruer o.l. som kan lede strøm fra den ene batteripolen til den andre. Kortslutting av batteripolene kan forårsake brann eller brannskader.
e) Hvis batteriet vannskjøttes kan syre lekke ut. Unngå kontakt med batterisyre. Hvis du ved et uhell skulle komme i kontakt med batterisyre må du straks skylle deg med vann. Dersom syren kommer i kontakt med øynene, må lege oppsøkes. Syre fra batteriet kan forårsake irritasjon og brannskader.

6) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Sikkerhetstiltak ved hammerboring

a) Bruk hørselvern ved slagboring. Det å bli utsatt for høy lyd over tid kan føre til hørselsskader.
b) Hvis maskinen leveres med ekstra håndtak bør dette brukes. Hvis man mister kontrollen på elverktøyet kan dette forårsake personskader.
c) Hold i maskinens isolerte håndtak ved bruk på plasser hvor det kan komme i kontakt med skjulte ledninger eller maskinens egen ledning. Hvis maskinen kommer i kontakt med strømførende ledninger kan maskinen bli strømførende og brukeren kan bli utsatt for elektrisk støt.

Spesielle sikkerhetsforskrifter for batterier/batteripakker

a) Batteriet må ikke forsøkes åpnet eller skades på annen måte.
b) Kortslutt ikke batteriet. Batteriet må ikke oppbevares slik at det kan komme i kontakt med andre batterier eller andre strømførende gjenstander.
Når batteriet ikke er i bruk skal det holdes unna alle gjenstander av metall som f.eks. binders, mynter, nøkler, spikre og skruer. Disse gjenstandene kan lage kontakt mellom batteriets poler og kortslutte det. Dette kan i sin tur føre til brann og brannskader.
c) Utsett ikke batterier for varme eller åpen flamme. Batteriet må ikke oppbevares i vedvarende sollys.
d) Utsett aldri batteriet for slag eller støt.
e) Hvis batteriet lekker må man sørge for at ikke væsken kommer i kontakt med hud eller øyne. Hvis dette skulle skje, må man skylle det utsatte området umiddelbart med rikelig med vann og kontakte lege.
f) Hvis batteriet eller deler av det svelges må man umiddelbart kontakte lege.
g) Hold batteriet tørt og rent.
h) Batteriet rengjøres med en ren, tørr klut.
i) Batteriet må lades før det tas i bruk. Følg alltid anvisningene i denne brukerveiledningen og bruk riktig lademetode.
j) La ikke batteriet bli stående til lading i lengre tid hvis det ikke er i bruk.
k) Hvis batteriet er blitt lagret over en lengre periode kan det hende at det må lades opp og lades ut igjen flere ganger før det oppnår full kapasitet.
I) Batteriet yter best når det brukes ved romtemperatur (20 ± 5 °C).
m) Når batteriet skal leveres til resirkulering skal batterier med forskjellige elektrokjemisk oppbygning holdes adskilt.
n) Batteriet skal kun lades med den medfølgende laderen. Ikke bruk andre ladere til batteriet enn det som er spesialutformet og beregnet til akkurat dette. En lader som er beregnet til en viss type batterier kan, hvis det brukes til andre typer, føre til brann.
o) Ikke bruk batteri som er beregnet brukt til et annet verktøy enn det som er beskrevet her i denne brukerveiledningen.
p) Hold batteriet utenfor barns rekkevidde.
q) Ta godt vare på alle originaldokumenter som følger med verktøyet.
r) Ta batteriene ut av verktøyet når det ikke er i bruk.
s) Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.

Sikkerhetsinstruksjoner for batterier og ladere

• Batteriet må ikke åpnes.
• Oppbevar aldri batterier i direkte sollys eller ved temperaturer over 40 °C.
• Ladetemperatur for batterier bør ligge på mellom 5 til 40 °C.
• Batterier og lader må ikke utsettes for vann.

Vibrasjon

• Målingen av vibrasjonsnivået som er oppgitt i denne bruksanvisningen er utført i henhold til en standard målemetode etter EN60745 og kan benyttes ved sammenlikning av forskjellige elektriske håndverktøy.
• Målemetoden kan også benyttes til foreløpige målinger av vibrasjonsbelastningen.
• Vibrasjonsnivået som er oppgitt gjelder när det elektriske håndverktøyet brukes som beskrevet i bruksanvisningen. Hvis verktøyet skal brukes til andre formål og med annet tilbehør eller ikke er tilstrekkelig vedlikeholdt kan vibrasjonsnivået øke betraktelig.
• For å få en grundig vurdering av vibrasjonsbelastningen bør man også ta i betraktning den tiden håndverktøyet er frakoblet eller er i gang uten å bli brukt. Dette reduserer vibrasjonsbelastningen betydelig for den totale arbeidsperioden. Når man skal vurdere sikkerhetstiltak mot vibrasjonenes påvirkning på operatøren bør det tas hensyn til alle typer bruk av håndverktøyet.

Produktmerking med sikkerhetssymboler

Les hele bruksanvisningen.

Bruk alltid vernebriller eller visir og støvmaske.

Bruk alltid hørselsvern.

Hold batteriet på god avstand fra varme, som f.eks. vedvarende sollys, åpen flamme, vann og fuktighet.

Fare for eksplosjon.

max 50 °C

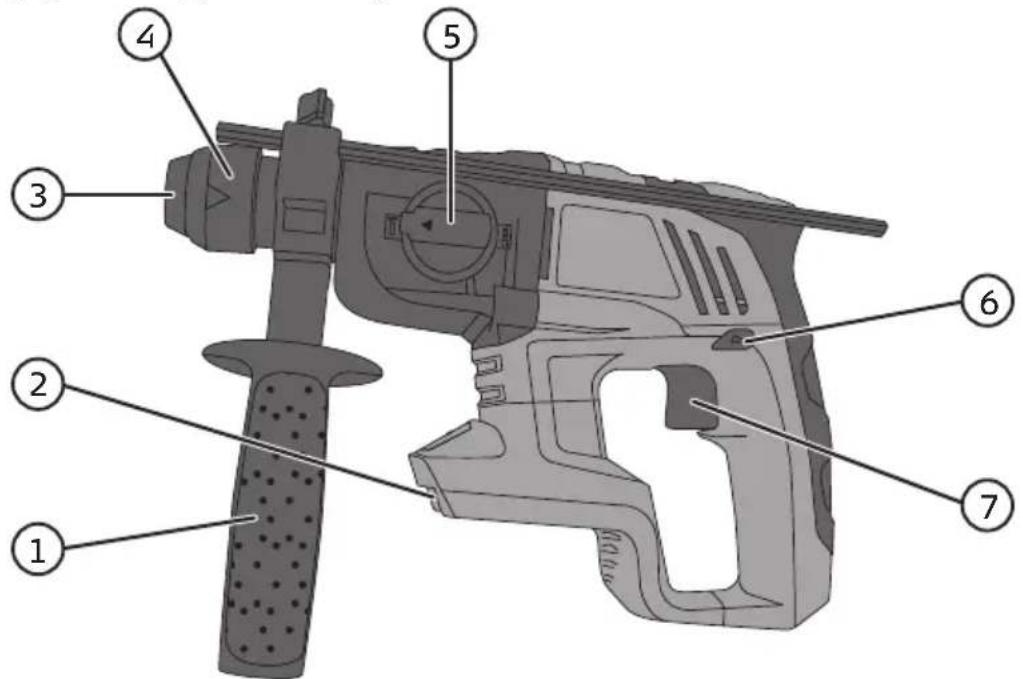

Knapper og funksjoner

1. Sidehåndtak med dybdeanslag
2. Batteritilkobling
3. Støvtetting

4. Verktøysperre

5. Bryter for valg av bore- og slagboremodus

6. Omkobler for høyre-/venstregange og låsing av strømbryter
7. Strømbryter (trinnløs)

Bruk

Obs! Bruk alltid åndedrettsvern ved jobb med støvete materialer.

Viktig! Ta alltid batteriet ut av maskinen før justering, service eller vedlikehold av maskinen.

Montering av verktøy

• SDS-pluss verktøyfeste gjør det mulig å skifte verktøy raskt og enkelt. Funksjonen på SDS-pluss verktøyfestet gjør at det monterte verktøyet kan bevege seg fritt. Dette kan føre til at hele verktøyet kan gi kast när det ikke belastes. Dette har ingen påvirkning på borehullets nøyaktighet fordi boret sentreres automatisk ved boring.

• Støvtettingen beskytter SDS-plus mekanismen. Vær forsiktig så ikke støvtettingen tar skade når verktøy skiftes.

• Kontroller at maskinens feste og SDS-plus-feste er frie for smuss. Smør verktøyets feste med litt fett ved behov.

• Trekk sperren bakover og trykk/vri verktøyet inn i SDS-plus-festet.
• Slipp sperren og sjekk at verktøyet sitter fast.

Montering av sidehåndtak

1. Plasser sidehåndtaket i ønsket posisjon og lås det ved å dreie på håndtaket.
2. Still inn dybdeanslaget til ønsket boredybde, ved behov.

Demontering av verktøy

Trekk sperren bakover og trekk verktøyet ut av festet.

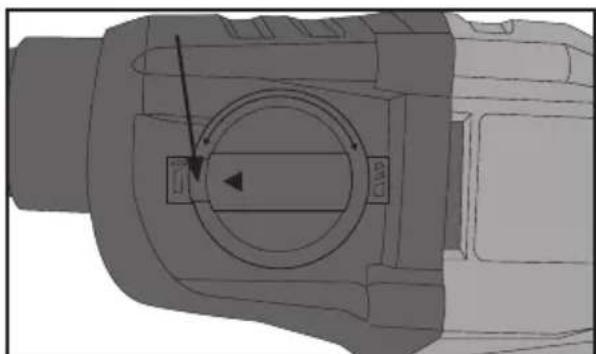

Funksjonsinnstilling

Trykk inn sperren på funksjonsbryteren og velg ønsket funksjon.

Høyre- og venstregange

Velg høyre- eller venstregange med omkobleren. Borehammerens roterende deler må stå helt stille før endring av rotasjonsretning.

• Høyregange (boring, hammerboring og skruing): Trykk omkobleren helt inn på venstre side.
• Venstregange (skru ut skruer): Trykk omkobleren helt inn på høyre side.
• Når omkobleren stilles i midtre posisjon er strømbryteren låst.

Start, stopp og turtallsregulering

• Maskinen startes og stoppes ved å trykke inn og slippe strømbryteren (7).
• Maskinen er utstyrt med trinnløs turtallregulering, noe som er utmerket, spesielt när man skal skru. Jo lengre inn avtrekkeren trykkes, desto høvere blir turtallet.

Råd og tips ved boring

• Ved bruk av hammerfunksjonen skal du arbeide med kun et lett trykk på borehammeren. Ved for høyt trykk avtar hammereffekten. Prøv deg fram til et passende trykk for effektiv avvirkning.
• Kontroller borets kondisjon med jevne mellomrom. Erstatt boret ved behov.
• Rett inn borehammeren vinkelrett mot arbeidsstykket før du begynner boringen (se fra flere vinkler). Sørg for at du ikke trykker borehammeren skjevt når du borer.
• Om du borer i tynne materialer er det viktig at du plasserer en kloss eller lignende bak det tenkte borehullet før du starter boringen. I motsatt fall er det stor risiko for at hullet får skjemmende kanter på baksiden.
• Ved boring i metall bør du først bruke en kjørner og lage et merke der du ska bore. Kjørnerslaget sentrerer boret så det ikke glir til siden.
• La boret fortsette å gå når du har boret gjennom, og løfter opp maskinen. Da kjøles den ned og boret renses for spon.

Overbelastning og beskyttelse

Borehammeren/batteriet er utstyrt med diverse beskyttelser for å unngå skader på maskinen og batteriet.

• Ved kortvarig høy belastning kan overbelastningsvernet stoppe borehammeren. Beskyttelsen stilles tilbake av seg selv. Slipp strømbryteren og vent i noen sekunder. Pass på at boremaskinen ikke er belastet og start den på nytt. Nå skal borehammeren fungere som vanlig igjen.
• Ved høy belastning over lengre tid kan et overopphetingsvern skru av borehammeren. Beskyttelsen stilles seg tilbake selv etter at temperaturen har sunket til et sikkert nivå. Lå borehammeren og batteriet avkjøles før den startes igjen. For høye temperaturer kan også oppstå ved direkte sollys og utsett den derfor ikke for direkte sollys over tid.
• Batteriet har et underspenningsvern som virker inn når batteriet er utladet. Underspenningsvernet skrur av borehammeren automatisk og batteriet må lades.

Stell og vedlikehold

Viktig! Ta alltid batteriet ut av borehammeren før justering, service eller vedlikehold av maskinen.

• Hold alltid motorens ventilåpninger frie for smuss.
• Rengjør borehammeren med en lett fuktet klut. Bruk kun et mildt rengjøringsmiddel og aldri løsningsmidler eller etsende kjemikalier.
• Legg ikke borehammeren til lagring over tid med tomt batteri. Lad opp batterier helt med jevne mellomrom.

Feilsøking

Problem Mulig årsak Tiltak
Borehammeren går ikke. B	Batteriet er uladet. Lad batteriet.
	Batteriet er overopphetet. La batteriet avkjøles.
	Slitte kullbørster. Kontakt kundesenteret.
	Feil på strømbryteren.
Borehammeren går sakte og/eller stopper.	Sløvt eller skadet bor. Bytt ut boret.
	For hard mating. Reduser på matingen.
	Batteriet er uladet. Lad batteriet.
	Batteriet er overopphetet. La batteriet avkjøles.
	Motoren er overopphetet. La borehammeren avkjøles.
Gnistdannelse i motoren. F	Eil på kullbørstene. Kontakt kundesenteret.
	Viklingen har kortsluttet.
	Kollektoren skitten.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdnings-avfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Spesifikasjoner

Verktøyfeste SDS-plus

Slagkraft 1,2 joule

Slag/min 0-5000

Turtall/min 0–1050

Borekapasitet betong ∅ 12 mm

Borekapasitet stål ∅ 8 mm

Borekapasitet tre ∅ 12 mm

Batteri 18 V li-ion LXC (selges separat)

Lyd LpA 84,6 dB(A), Unøyaktighet KpA: 3 dB(A)

Lyd LwA 95,6 dB(A), Unøyaktighet KwA: 3 dB(A)

Vibrasjonsverdi 4,753 m/s², Unøyaktighet K: 1,5 m/s²

Batteri 18 V li-ion LXC (selges separat)

Vekt 1,6 kg (uten batteri)
