Produkttyp	Akku-Bohrhammer
Modell	LXC RHD18
Marke	Cocraft
Werkzeughalter	SDS-plus
Schlagenergie	1,2 J
Schlagfrequenz	0–5000 bpm
Leerlaufdrehzahl	0–1050 min⁻¹
Bohrfähigkeit (Beton)	12 mm
Bohrfähigkeit (Stahl)	8 mm
Bohrfähigkeit (Holz)	12 mm
Akkuspannung	18 V
Akkutyp	Lithium-Ionen (LXC-Serie, separat erhältlich)
Gewicht (ohne Akku)	1,6 kg
Schalldruckpegel (LpA)	84,6 dB(A), K=3 dB(A)
Schallleistungspegel (LwA)	95,6 dB(A), K=3 dB(A)
Vibrationsemission (Bohren)	4,753 m/s², K=1,5 m/s²
Drehzahlregelung	Ja
Rechts-/Linkslauf	Ja, mit Arretierung in Mittelstellung
Betriebsarten	Bohrhammer, Nur Bohren
Zusatzhandgriff	Inklusive Tiefenanschlag
Überlastschutz	Automatische Rückstellung (kurze hohe Belastung) und Thermoschutz
Unterspannungsschutz	Ja, automatische Abschaltung bei leerem Akku
Staubschutzabdeckung	Ja, schützt den SDS-plus-Mechanismus
Empfohlene Umgebungstemperatur beim Laden	+5 °C bis +40 °C
Lagertemperatur	Max. 50 °C, direkte Sonneneinstrahlung vermeiden

Häufig gestellte Fragen - LXC RHD18 Cocraft

Wie wechsle ich den Bohrer am Cocraft LXC RHD18?

Ziehen Sie die Aufnahmeverriegelung (SDS-plus) zurück, stecken Sie den Bohrerschaft in den Werkzeughalter und drehen Sie ihn leicht, bis er einrastet. Stellen Sie sicher, dass der Bohrer für die Hammerfunktion hin- und hergleitet. Zum Entfernen ziehen Sie die Verriegelung zurück und ziehen den Bohrer heraus.

Welchen Akku verwendet der Cocraft LXC RHD18?

Er verwendet einen 18V-Lithium-Ionen-Akku aus der Cocraft LXC-Serie. Der Akku wird separat verkauft. Verwenden Sie nur das angegebene Ladegerät.

Wie wähle ich zwischen Bohrhammer- und Bohrmodus?

Drücken Sie die Funktionswahl-Arretierung und drehen Sie den Wahlschalter in die gewünschte Position: Bohrhammer-Modus für Beton/Mauerwerk, Bohrmodus für Holz/Metall. Beachten Sie die Symbole am Werkzeug.

Was soll ich tun, wenn der Bohrer während der Arbeit plötzlich stoppt?

Lassen Sie den Auslöser los. Dies kann auf Überlastschutz (kurze hohe Belastung) oder Thermoschutz (längere Belastung) zurückzuführen sein. Warten Sie einige Sekunden (Überlast) oder lassen Sie es abkühlen (Thermoschutz), bevor Sie neu starten. Wenn der Akku schwach ist, laden Sie ihn auf.

Kann ich den Bohrer zum Schrauben verwenden?

Ja, die Drehzahlregelung macht ihn zum Schrauben geeignet. Beginnen Sie mit niedriger Drehzahl und erhöhen Sie nach Bedarf. Verwenden Sie den Bohrmodus und Rechtslauf.

Wie pflege ich den Cocraft LXC RHD18?

Halten Sie die Lüftungsöffnungen sauber, wischen Sie mit einem feuchten Tuch und mildem Reinigungsmittel ab. Keine Lösungsmittel verwenden. Vor der Wartung den Akku entfernen. Laden Sie den Akku regelmäßig, wenn er nicht verwendet wird, um vollständige Entladung zu vermeiden.

Was ist die maximale Bohrtiefe?

Der Tiefenanschlag am Zusatzhandgriff kann eingestellt werden, um die Bohrtiefe zu begrenzen. Das Werkzeug selbst hat keine maximale Tiefenbegrenzung, aber stellen Sie sicher, dass die Bohrerlänge ausreicht.

Ist der Akku gegen Tiefentladung geschützt?

Ja, der Akku verfügt über Unterspannungsschutz, der den Bohrer automatisch abschaltet, wenn der Akku leer ist. Laden Sie den Akku umgehend auf.

Kann ich den Bohrer bei Nässe verwenden?

Nein, setzen Sie den Bohrer keinem Regen oder Feuchtigkeit aus. Wenn Wasser in das Werkzeug eindringt, erhöht sich das Risiko eines Stromschlags. Verwenden Sie ihn nur bei trockenen Bedingungen.

Was macht die Staubschutzabdeckung?

Die Staubschutzabdeckung schützt den SDS-plus-Mechanismus vor Schmutz beim Wechseln von Zubehör. Achten Sie darauf, sie nicht zu beschädigen. Sie trägt zum reibungslosen Betrieb bei.

BEDIENUNGSANLEITUNG LXC RHD18 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

SVERIGE

Kundeservice Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.

Rotary Hammer Drill

Art.no 40-8698 Model DZC-003

Art.nr 40-8698 Modell DZC-003

Art.nr. 40-8698 Modell DZC-003

Art.Nr 40-8698 Modell DZC-003

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Akkuwerkzeuge

Warnung: Sämtliche Anweisungen lesen. Fehler bei der Einhaltung der nachstehenden Anweisungen können zu Stromschlägen, Brand und/oder schweren Verletzungen führen. Der Begriff „Elektrowerkzeuge“ in den nachfolgenden Warnhinweisen bezieht sich auf netz- oder akkubetriebene Handwerkzeuge.

DIESE ANLEITUNG AUFBEWAHREN.

1) Arbeitsumfeld

a) Das Arbeitsumfeld muss sauber und gut beleuchtet sein. Unordnung und unbeleuchtete Arbeitsbereiche führen leicht zu Unfällen.
b) Elektrowerkzeuge niemals in explosionsgefährdeter Umgebung einsetzen, wie zum Beispiel in der Nähe leicht entzündlicher Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und andere Personen während des Gebrauchs von Elektro werkzeugen fernhalten. Ablenkung kann zum Kontrollverlust führen.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Den Stecker niemals in irgendeiner Weise verändern. Niemals einen Adapterstecker gemeinsam mit einem geerdeten Elektrowerkzeug einsetzen. Unveränderte Stecker und passende Steckdosen verringern das Risiko für Stromschläge.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Herd oder Kühlschrank vermeiden. Wenn der Körper geerdet ist, erhöht sich das Risiko für Stromschläge.
c) Das Elektrowerkzeug niemals Regen oder Nässe aussetzen. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko für Stromschläge.
d) Niemals das Netzkabel zweckentfremden, um das Gerät zu tragen, zu ziehen oder um den Stecker aus der Steckdose zu ziehen. Das Kabel von Hitze, Öl, scharfen Kanten und sich bewegenden Geräteteilen fernhalten. Beschädigte oder verwickelte Kabel erhöhen das Risiko für Stromschläge.

e) Beim Einsatz eines Elektrowerkzeugs im Außenbereich ein geeignetes Verlängerungskabel einsetzen. Der Einsatz eines Verlängerungskabels für den Außenbereich verringert das Risiko für Stromschläge.
f) Falls der Einsatz eines Elektrowerkzeugs in feuchter Umgebung notwendig sein sollte, das Werkzeug über einen Fehlerstromschutzschalter ans Stromnetz anschließen. Der Einsatz eines Fehlerstromschutzschalters mindert das Risiko für Stromschläge.

3) Persönliche Sicherheit

a) Während der Tätigkeit aufmerksam sein und beim Einsatz eines Elektro werkzeugs Vernunft walten lassen. Bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten kein Elektrowerkzeug bedienen. Ein Moment der Unachtsamkeit beim Einsatz eines Elektrowerkzeugs kann zu ernsten Verletzungen führen.

b) Persönliche Schutzausrüstung tragen. Immer einen Augenschutz tragen. Das Tragen von Schutzausrüstung wie Atemschutz, trittsicheren Sicherheitsschuhen, Helm und Gehörschutz je nach Art und Einsatz des Elektrowerkzeugs verringert das Risiko von Verletzungen.

c) Unbeabsichtigtes Einschalten vermeiden. Der Hauptschalter muss in OFF-Stellung sein, bevor der Stecker in die Steckdose gesteckt wird. Beim Tragen eines Elektrowerkzeugs einen Finger am Schalter zu halten oder das Gerät eingeschaltet ans Stromnetz anzuschließen, kann zu Unfällen führen.

d) Alle Einstellwerkzeuge vor dem Einschalten des Elektrowerkzeugs entfernen. Ein vergessenes Einstellwerkzeug an einem sich drehenden Geräteteil kann zu Verletzungen führen.

e) Nicht zu weit nach vorne strecken. Jederzeit auf einen sicheren Stand und Gleichgewicht achten. Das ermöglicht in unerwarteten Situationen eine bessere Kontrolle.

f) Geeignete Kleidung tragen. Keine weit sitzende Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernhalten. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sicherstellen, dass diese angeschlossen sind und angewendet werden. Der Einsatz dieser Hilfsmittel verringert Gefährdungen durch Staub.

4) Bedienung und Wartung von Elektrowerkzeugen

a) Das Gerät nicht überbeanspruchen. Nur das Elektrowerkzeug nutzen, das für die jeweilige Tätigkeit vorgesehen ist. Mit dem passenden Elektrowerkzeug arbeitet es sich besser und sicherer im angegebenen Leistungsbereich.
b) Das Elektrowerkzeug nicht einsetzen, wenn dessen Ein-/Ausschalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Vor der Ausführung von Einstellarbeiten, dem Tausch von Zubehörteilen oder dem Ablegen des Elektrowerkzeugs zur Verwahrung den Stecker aus der Steckdose ziehen. Diese Vorkehrungen verringern das Risiko eines unbeabsichtigten Starts des Gerätes.

d) Ein unbenutztes Elektrowerkzeug außerhalb der Reichweite von Kindern aufbewahren. Das Gerät nicht von Personen nutzen lassen, die mit dessen Umgang nicht vertraut sind oder dessen Bedienungsanleitung nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.
e) Elektrowerkzeuge warten. Kontrollieren, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, Teile kaputt sind oder etwas anderes eingetroffen ist, wodurch die Funktion des Elektro werkzeugs beeinträchtigt ist. Sollte etwas beschädigt sein, muss es vor der Benutzung repariert werden. Viele Unfälle beruhen auf schlecht gewarteten Elektrowerkzeugen.
f) Die Schneidwerkzeuge scharf und sauber halten. Sorgfältig gewartete Schneidwerkzeuge mit scharfen Schneiden laufen leichter und sind einfacher zu führen.
g) Das Elektrowerkzeug, Zubehör und Einsatzwerkzeuge usw. entsprechend diesen Anweisungen einsetzen und zwar so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Dabei die Arbeitsbedingungen und die auszuführende Tätigkeit berücksichtigen. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Bedienung und Service des wiederaufladbaren Elektrowerkzeugs

a) Vor Einsetzen des Akkus sicherstellen, dass das Gerät abgeschaltet ist. Das Einsetzen eines Akkus in ein eingeschaltetes Elektrowerkzeug kann leicht zu Unfällen führen.

b) Den Akku nur mit einem vom Hersteller bestimmten Ladegerät laden. Ein Ladegerät, das für einen Akkutyp passt, kann eine Brandgefahr ausmachen, wenn es für einen anderen Akkutyp verwendet wird.

c) Akkuwerkzeuge nur mit den dafür vorgesehenen Akkus verwenden. Die Verwendung eines anderen Akkus kann Schäden und Feuergefahr verursachen.

d) Wenn der Akku nicht angewendet wird, bei der Aufbewahrung auf ausreichenden Abstand zu Gegenständen wie Klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen metallischen Gegenständen achten, die einen Kontakt zwischen den Akkupolen herstellen könnten. Ein Kurzschluss der Akkupole kann Verätzungen oder Brände verursachen.

e) Bei unsachgemäßer Behandlung des Akkus kann Säure austreten. Kontakt mit Säure vermeiden. Bei versehentlichem Kontakt mit Säure mit Wasser abspülen. Wenn Säure in die Augen gerät, ist ein Arzt aufzusuchen. Säure aus Akkus kann zu Reizungen und Verätzungen führen.

6) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Sicherheitshinweise beim Hammerbohren

a) Gehörschutz benutzen. Sollte das Gehör für hohe Lautstärke ausgesetzt werden, kann es permanent geschädigt werden.
b) Wenn vorhanden, den Zusatzgriff benutzen. Ein sicherer Halt vermindert das Verletzungsrisiko.
c) Immer am isolierten Griff anfassen, da das Werkzeug in verdeckte Leitungen oder das eigene Stromkabel schneiden kann. Dies kann das Werkzeug stromführend machen und zu Stromschlägen führen.

Besondere Sicherheitshinweise für Akkus/Akkupacks

a) Niemals den Akku öffnen oder auf irgendeine Weise beschädigen bzw. auf ihn einwirken.
b) Den Akku nicht kurzschließen. Akkus stets so aufbewahren, dass sie nicht in Kontakt miteinander oder mit anderen stromführenden Gegenständen kommen können. Den Akku bei Nichtbenutzung von Metallgegenständen, wie Klammern, Münzen Schlüsseln, Nägeln und Schrauben fernhalten. Diese Gegenstände können Kontakt zwischen den Akkupolen herstellen und diese so kurzschließen, was zu Verbrennungen und Feuer führen kann.
c) Den Akku nicht Hitze oder offenem Feuer aussetzen. Den Akku nicht direkter Sonneneinstrahlung aussetzen.
d) Den Akku nicht Stößen und Schlägen aussetzen.
e) Falls der Akku ausläuft, die Flüssigkeit nicht in Kontakt mit Haut oder Augen kommen lassen. Wenn dies trotzdem passiert, die betroffenen Flächen sofort ordentlich mit Wasser abspülen und einen Arzt aufsuchen.
f) Falls Teile des Akkus verschluckt werden, sofort einen Arzt aufsuchen.
g) Den Akku sauber und trocken halten.
h) Den Akku mit einem sauberen, trockenen Tuch abwischen.
i) Der Akku muss vor der Benutzung aufgeladen sein. Stets die Anweisungen in dieser Bedienungsanleitung befolgen und die richtige Lademethode benutzen.
j) Den Akku bei längerer Nichtbenutzung nicht im angeschlossenen Ladegerät aufbewahren.
k) Nach längerer Nichtbenutzung kann es notwendig sein, den Akku einige Male zu laden und zu entladen um die volle Kapazität zu erreichen.
I) Der Akku hat die beste Kapazität, wenn er bei Zimmertemperatur benutzt wird (20 ± 5 °C).
m) Bei der Abgabe des Akku an die Wertstoffsammlung Akkus mit unterschiedlichen chemischen Zusammensetzungen getrennt von einander halten.
n) Den Akku nur mit dem mitgelieferten Ladegerät laden. Kein anderes Ladegerät als das, welches speziell für diesen Akku vorgesehen ist, benutzen. Ein Akku-Ladegerät für einen bestimmten Akkutyp kann mit einem anderen Akkutyp für Brandgefahr sorgen.
o) Den Akku nur mit einem in dieser Bedienungsanleitung beschriebenem Werkzeug benutzen.
p) Den Akku außer Reichweite von Kindern halten.

q) Alle mitgelieferten Originaldokumente für künftigen Gebrauch aufbewahren.
r) Bei Nichtbenutzung den Akku aus dem Werkzeug nehmen.
s) Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen.

Sicherheitshinweise für Akkus und Ladegeräte

• Nie versuchen, den Akku zu öffnen.
• Den Akku nie in direktem Sonnenlicht oder bei Temperaturen über 40 °C aufbewahren.
• Den Akku ausschließlich bei Temperaturen zwischen 5–40 °C laden.
• Den Akku niemals Wasser aussetzen.

Vibrationen

• Die Messung des in dieser Bedienungsanleitung angegebenen Schwingungsemissionswert ist mit der standardisierten Messmethode gemäß EN 60745 durchgeführt worden und kann zum Vergleich versch. Elektrowerkzeuge herangezogen werden.
• Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
• Der angegebene Schwingungsemissionswert gilt wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird. Wird das Elektrowerkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.
• Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder eingeschaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich. Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Produktmarkierung mit Gebotszeichen

Die komplette Bedienungsanleitung durchlesen.

Immer Augenschutz und Atemschutz benutzen.

Immer Gehörschutz benutzen.

max 50 °C

Den Akku vor Hitze (z. B. direkte Sonneneinstrahlung, offene Flammen), Wasser und Feuchtigkeit schützen.

Explosionsgefahr.

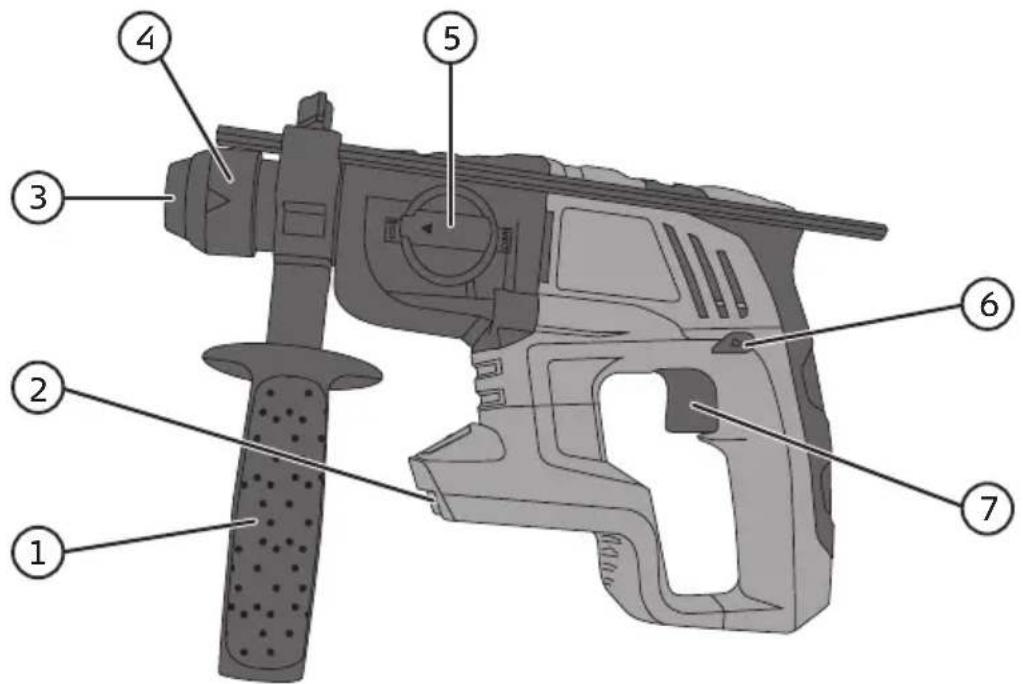

Tasten und Funktionen

1. Seitengriff mit Anschlag
2. Akkuanschluss
3. Staubdichtung

4. Verriegelung

5. Umschalter Bohren/Hammerbohren

6. Drehrichtungsumschalter und Sperre für Ein-/Ausschalter
7. Ein-/Ausschalter (Stufenlos)

Betrieb

Achtung: Bei der Arbeit mit Staub-absonderndem Material Atemschutz benutzen. Wichtig: Vor Einstellungsänderung, Service oder Wartung immer die Batterie entnehmen.

Einsetzen eines Werkzeugs

• Die SDS-Plus-Werkzeugaufnahme ermöglicht einen einfachen und schnellen Werkzeugwechsel. Durch das SDS-Plus-System kann sich ein montiertes Werkzeug frei bewegen, wodurch eine Rundlaufabweichung entsteht. Dank automatischer Zentrierung hat dies keine Auswirkung auf die Genauigkeit des Bohrlochs.

• Die Staubschutzkappe schützt den SDS-Plus-Mechanismus. Deshalb immer darauf achten das die Staubschutzkappe nicht beschädigt wird.

• Sicherstellen, dass das Einsatzwerkzeug und die SDS-Plus-Werkzeugaufnahme nicht verschmutzt sind. Eventuell das Einsteckende einfetten.

• Die Verriegelung nach hinten ziehen und das Einsatzwerkzeug mit Drehbewegung in die Werkzeugaufnahme einsetzen.
• Die Verriegelung loslassen und überprüfen, dass das Einsatzwerkzeug fest sitzt.

Montage des Seitengriffs

1. Den Seitengriff in die gewünschte Position bringen und durch drehen am Griff feststellen.
2. Bei Bedarf den Anschlag in die gewünschte Länge einstellen.

Ein Einsatzwerkzeug entnehmen

Die Verriegelung nach hinten ziehen und das Werkzeug aus der SDS-Plus-Halterung ziehen.

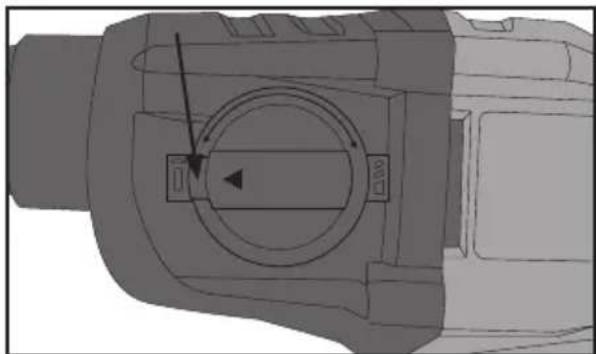

Funktionsumschaltung

Die Verriegelung am Umschalter eindrücken und die gewünschte Funktion wählen.

Links- oder Rechtslauf mit dem Drehrichtungsumschalter wählen. Alle rotierenden Teile des Bohrhammers müssen vor dem Rotationsrichtungswechsel still stehen.

• Rechtslauf (Bohren, Hammerbohren und Schrauben): Den Umschalter komplett nach links drücken.
• Linkslauf (Schrauben ausdrehen): Den Umschalter komplett nach rechts drücken.
• Wenn der Umschalter in der Mittelposition ist, ist der Ein-/Ausschalter gesperrt.

Ein, Aus und Drehzahlregulierung

• Das Gerät durch drücken und loslassen des Ein-/Ausschalters ein- und ausschalten (7).
• Das Gerät ist mit stufenloser Drehzahlsteuereung ausgerüstet (ideal vor allem zum Schrauben). Je tiefer der Knopf gedrückt wird, desto höher ist die Drehzahl.

Ratschläge zum Bohren

• Beim Arbeiten mit Bohrhammerfunktion nur mit leichtem Druck auf das Gerät arbeiten. Bei zu großem Druck wird der Hammereffekt begrenzt. Die ideale Druckstärke durch Ausprobieren feststellen.
• Den Zustand des Bohrmeißels regelmäßig überprüfen. Bei Bedarf austauschen.
• Den Bohrhammer rechtwinklig zur Arbeitsfläche ansetzen (aus verschiedenen Blickwinkeln überprüfen). Den Bohrhammer beim Bohren nicht schief halten.
• Beim Bohren durch dünnes Material kann es sinnvoll sein ein Schutzstück hinter das geplante Loch zu setzen, um so hässliche Ausfransungen zu vermeiden.
• Bei Metallbohrung immer zuerst mit einem Körner vorkörnern. Die Körnung sorgt dafür, dass der Bohrmeißel weniger verrutscht.
• Den Bohrer nach dem Bohren noch kurz weiter drehen lassen, so kühlt die Maschine etwas ab und der Bohrmeißel wird von Spänen befreit.

Überlastung und Schutz

Der Bohrhammer und der Akku sind mit einer Reihe von Schutzvorrichtungen ausgerüstet.

• Bei kurzzeitiger Überbelastung kann der Überlastungsschutz das Gerät abschalten. Der Überlastungsschutz ist selbstrückstellend. Den Ein-/Ausschalter loslassen und ein paar Sekunden warten, während der Bohrhammer belastungsfrei ist. Der Bohrhammer sollte nun wieder normal funktionieren.
• Bei längerer Überbelastung kann der Überhitzungsschutz das Gerät abschalten. Der Überhitzungsschutz ist selbstrückstellend, aber das Gerät kann erst wieder gestartet werden, wenn es abgekühlt ist. Das Gerät und den Akku vor erneuter Benutzung abkühlen lassen. Ein gefährliches Temperaturniveau kann auch durch direkte Sonneneinstrahlung verursacht werden. Dies ist zu vermeiden.
• Der Akku hat einen Unterspannungsschutz, welcher aktiviert wird, wenn der Akku leer wird. Der Unterspannungsschutz schaltet dann automatisch das Gerät ab und der Akku muss geladen werden.

Pflege und Wartung

Wichtig: Vor Einstellungsänderung, Service oder Wartung immer den Akku entnehmen.

• Die Belüftungsöffnungen des Motors immer frei von Verschmutzungen halten.
- Das Produkt mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
- Bei längerer Nichtbenutzung den Akku nicht leer lagern. Den Akku regelmäßig aufladen.

Fehlersuche

Problem Mögliche Ursache Lösung
Das Gerät funktioniert nicht.	Der Akku ist leer. Den Akku aufladen.
	Der Akku ist überhitzt. Den Akku abkühlen lassen.
	Verschlissene Kohlenbürsten. Den Kundenservice kontaktieren.
	Fehler am Ein-/Ausschalter.
Das Gerät läuft langsam und/oder geht aus.	Abgewetzter oder kaputter Bohrmeißel.	Bohrmeißel austauschen.
	Zu harter Druck. Weniger Druck benutzen.
	Der Akku ist leer. Den Akku aufladen.
	Der Akku ist überhitzt. Den Akku abkühlen lassen.
	Der Motor ist überhitzt. Das Gerät abkühlen lassen.
Funkenbildung im Motor.	Fehler an den Kohlenbürsten. Den Kundenservice kontaktieren.
	Kurzschluss an den Lagern.
	Schmutziger Kollektor.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Werkzeugaufnahme SDS-Plus

Schlagstärke 1,2 Joule

Schlagzahl 0–5000 /min

Drehzahl 0–1050 /min

Bohrkapazität Beton ∅ 12 mm

Bohrkapazität Stahl ∅ 8 mm

Bohrkapazität Holz ∅ 12 mm

Geräuschpegel LpA 84,6 dB(A), Unsicherheit KpA: 3 dB(A)

Geräuschpegel LwA 95,6 dB(A), Unsicherheit KwA: 3 dB(A)

Schwingungsemissionswert 4,753 m/s², Unsicherheit K: 1,5 m/s²

Batterie 18 V Lithium-Ionen-Akku LXC (separat erhältlich)

Gewicht 1,6 kg (ohne Akku)

Konformitätskennzeichnung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

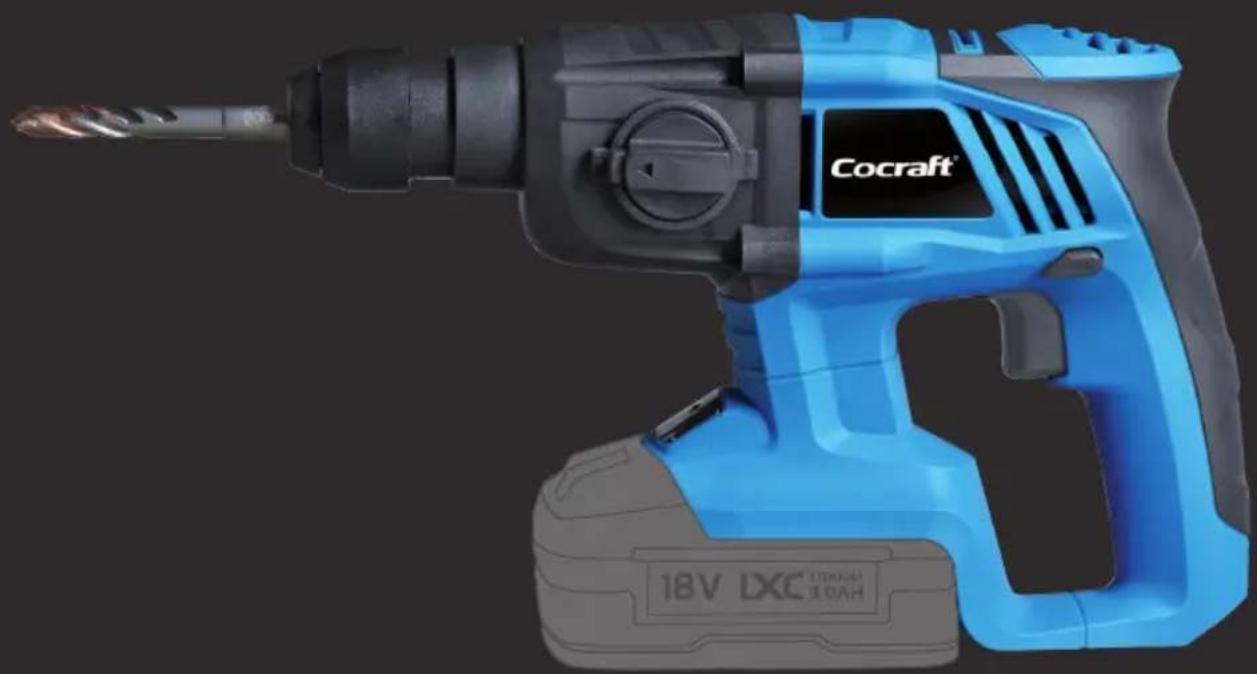

Rotary Hammer Drill

Cocraft 40-8698

DZC-003

Machinery Directive

2006/42/EC

EN 60745-1:2009

+A11:2010

EN 60745-2-6:2010

EMC Directive

2004/108/EC

EN 55014-1:2006

+A1:2009 +A2:2011

EN 55014-2:1997

+A1:2001 +A2:2008

Henrik Alfredsson
