Produkttyp	Sladdlös skruvdragare
Modell / artikelnummer	HSS 3 6-LI / DPL 124B
Batterityp	Litiumjon (Li-jon)
Batterispänning	3,6 V
Batterikapacitet	1,5 Ah
Laddningstid	Ca 4-6 timmar
Tomgångsvarvtal	200 rpm
Max vridmoment	4,5 Nm
Bitshållarstorlek	1/4" (6,35 mm) magnetisk
Vikt	0,38 kg
Ljudtrycksnivå	57,1 dB(A)
Ljudeffektnivå	68,1 dB(A)
Vibrationsemission	0,348 m/s² (K=1,5 m/s²)
Laddarens ingång	100-240 V AC, 50/60 Hz
Laddarens utgång	5 V DC, 300 mA
LED-arbetslampa	2 framåtriktade LED (automatisk på/av)
Spindellås	Automatiskt, max 10 Nm för manuell användning
Framåt/bakåt-väljare	Glidomkopplare
Laddningsindikator	Lampa lyser under laddning, släcks när laddad
Överbelastningsskydd	Automatisk avstängning vid överbelastning eller överhettning
Inkluderade tillbehör	10 skruvbits, laddningsvagga, USB-kabel
Laddningsmetoder	Laddningsvagga eller Micro-USB-port
Användning	Skruvdragning (lätt)
Automatiskt spindellås	Ja, möjliggör manuell skruvdragning när batteriet är svagt

Vanliga frågor - HSS 3 6-LI Cocraft

Hur laddar jag Cocraft HSS 3 6-LI skruvdragaren?

Du kan ladda den med den medföljande laddningsvaggan eller via Micro-USB-porten. Placera skruvdragaren i vaggan och anslut den till ett vägguttag, eller anslut USB-kabeln till en dator eller USB-laddare. Laddningen tar cirka 4-6 timmar.

Kan jag använda skruvdragaren medan den laddas?

Nej, skruvdragaren kan inte användas under laddning. Det rekommenderas att ladda batteriet fullt före första användning.

Vad betyder indikatorlamporna?

Indikatorlampan (4) lyser medan batteriet laddas och släcks när det är fulladdat. Framåt- (medurs) och bakåt- (moturs) indikatorlamporna (3, 5) visar den aktuella riktningsinställningen.

Varför startar inte skruvdragaren?

Möjliga orsaker: batteriet är urladdat (ladda det), överbelastnings- eller överhettningsskyddet har aktiverats (låt det svalna i några sekunder), eller en defekt strömbrytare (kontakta kundtjänst).

Kan jag använda den som manuell skruvmejsel?

Ja, skruvdragaren har ett automatiskt spindellås som möjliggör manuell användning när batteriet är urladdat eller verktyget har låg effekt. Vrid chucken manuellt – det maximala manuella vridmomentet är 10 Nm.

Vilka bits ingår?

Skruvdragaren levereras med 10 skruvbits förvarade i laddningsvaggan. De är vanliga 1/4" (6,35 mm) sexkantsbits.

Hur rengör och underhåller jag skruvdragaren?

Rengör med en lätt fuktad trasa med endast milda rengöringsmedel. Använd aldrig lösningsmedel eller frätande kemikalier. Förvara på en torr plats utom räckhåll för barn. Vid långtidsförvaring, ladda batteriet fullt först.

Är skruvdragaren lämplig för borrning?

HSS 3 6-LI är främst avsedd för skruvdragning. Den har ett max vridmoment på 4,5 Nm, så den är inte avsedd för tung borrning. För lätt borrning i mjuka material kan du använda lämpliga bits, men det rekommenderas inte för krävande uppgifter.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid ögonskydd. Håll arbetsområdet rent och väl upplyst. Använd inte i explosiva miljöer. Håll verktyget i isolerade greppytor om det finns risk för kontakt med dolda ledningar. Koppla bort batteriet före justering eller förvaring.

Hur gör jag mig av med skruvdragaren vid slutet av dess livslängd?

Släng den inte med hushållsavfallet. Symbolen med överkryssad soptunna anger att den måste återvinnas. Lämna den på en lokal återvinningsstation eller återlämna den till inköpsstället för miljövänlig avfallshantering.

BRUKSANVISNING HSS 3 6-LI Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsvarningar för elektriska handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs etta leda till elektrisk stöt, brand och/eller allvarlig skada.

SPARA DESSA INSTRUKTIONER.

Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, t.ex. rör, element, köksspis och kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.

d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om det inte går att undvika att det elektriska handverktyget används i fuktig miljö, använd ett vägguttag utrustat med jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Att vid behov använda skyddsutrustning, t.ex. andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget, ansluter batteriet eller lyfter upp/bär det elektriska handverktyget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll över det elektriska handverktyget i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används på ett korrekt sätt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickproppen ur vägguttaget eller ta ur batteriet innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa förebyggande skyddsåtgärder minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat har inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll skärverktyg vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör etc. enligt dessa instruktioner, ta hänsyn till arbetsförhållanden och till det arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.
5) Användning och service av det laddbara handverktyget
a) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.
b) Använd laddbara handverktyg endast tillsammans med därför ämnade batterier. Användning av andra batterier kan orsaka skade- och brandrisk.

c) När batteriet inte används, förvara det på avständ från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från den ena batteripolen till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.
d) Om batteriet misshandlas kan syra läcka ut. Undvik kontakt med syran. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Särskilda säkerhetsföreskrifter för skruvdragare

Håll i elhandverktygets isolerade handtag när du arbetar i miljöer där skruven kan komma i kontakt med strömförande elledningar.

Om skruven kommer i kontakt med strömförande elledningar kan detta leda till att verktygets metalldelar blir strömförande, vilket kan leda till elektrisk stöt.

Produktbeskrivning

1. Kontakt för laddning via laddstationen
2. Micro-USB-ingång för laddning
3. Indikatorlampa för vänstergång
4. Indikatorlampa för pågående laddning av batteriet
5. Indikatorlampa för högergång
6. Strömbrytare (på/av)
7. [▶] [◀] Omkopplare för högergång/låsning/vänstergång
8. LED-belysning
9. Magnetisk bitshållare
10. Laddkontakt
11. Laddstation med bitsförvaring (10 × bits)
12. Laddkabel (USB/Micro-USB)

Laddning

Information

Skruvdragaren levereras med batteriet delvis laddat, därför måste batteriet laddas före första användning.

Laddning via laddstationen

1. Placera laddstationen (11) stående på en plan yta eller upphängd på en vägg (2 × upphängningshål finns på laddstationens undersida).

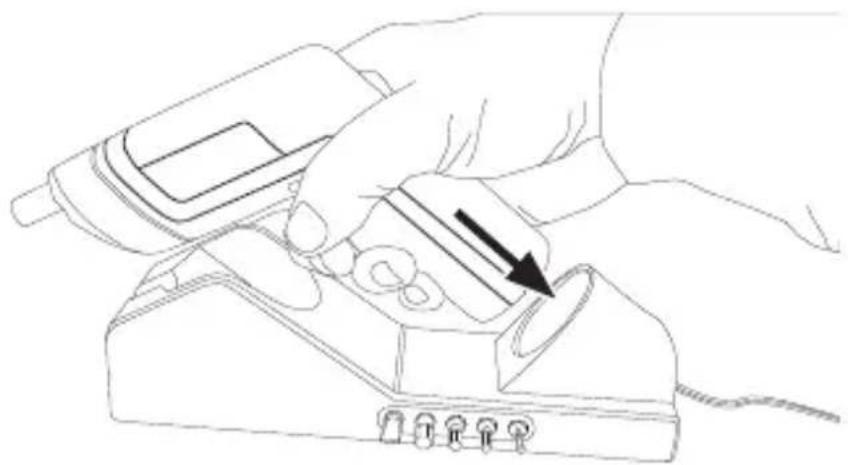

2. Rikta in skruv- dragarens bakände mot laddstationen och tryck fast skruvdragaren i pilens riktning.

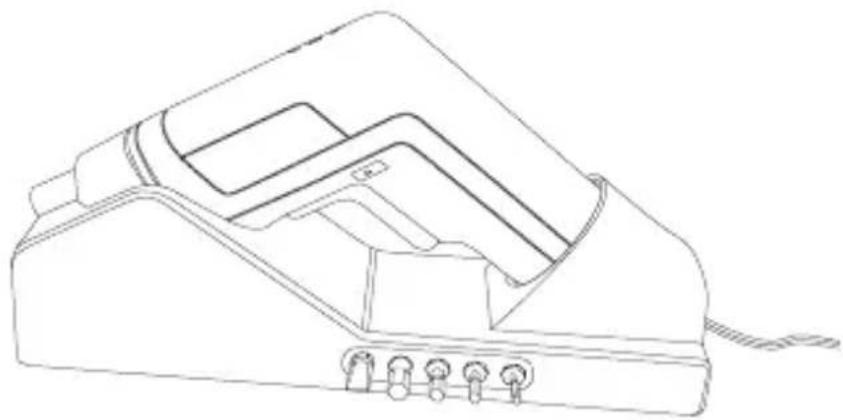

1. Anslut ladd- stationen till ett eluttag. Indikatorlampan (4) lyser när laddningen pågår och slocknar när laddningen är klar, efter ca 4–6 tim.

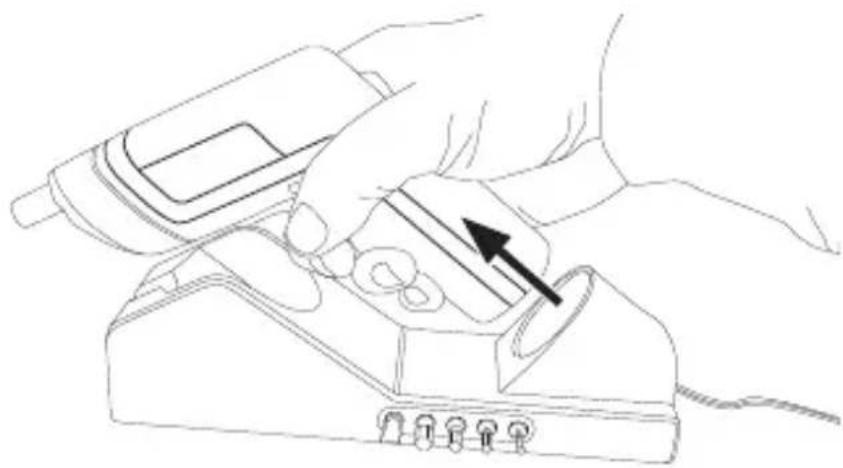

1. Dra skruvdragaren i pilens riktning för att ta bort den från laddstationen.

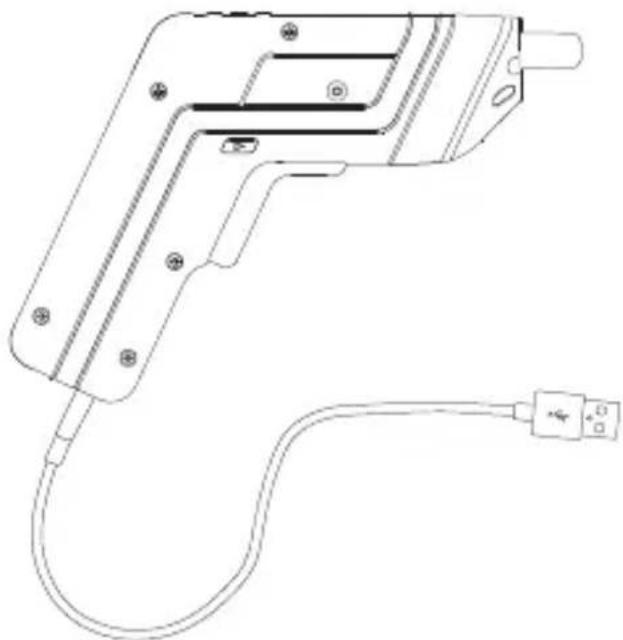

Anslut den medföljande laddkabeln (12) till skruvdragarens Micro-USB-ingång (2) och till ett USB uttag, t.ex. en dator eller annan valfri USB-laddare.

Information

Laddtiden via USB-kabel varierar mellan 4–6 tim beroende på kapaciteten i det USB-uttag som den är ansluten till.

1. Sätt lämplig bits för ändamålet i bitshållaren (9).
2. Tryck [▶] (7) till bottenläget på skruvdragarens:

b) vänstra sida för vänstergång (bitshållaren roterar moturs).
a) högra sida för högergång (bitshållaren roterar medurs).

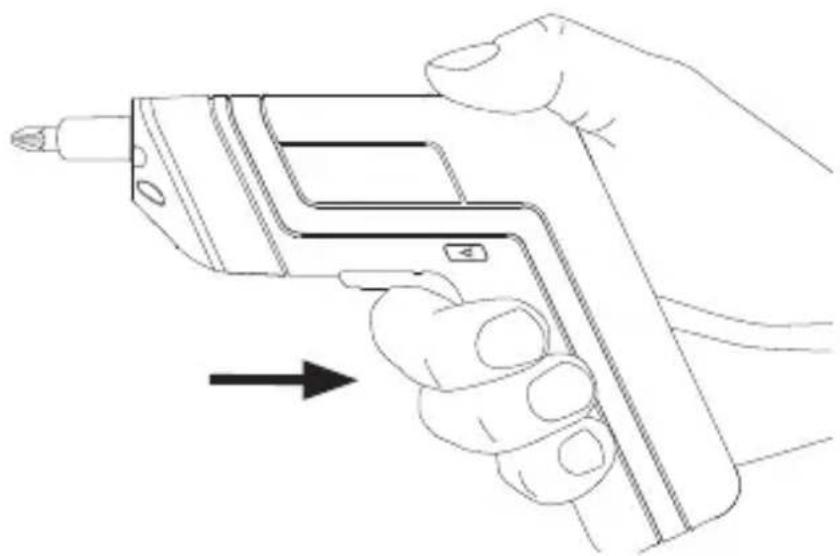

3. Tryck in strömbrytaren (6) för att starta skruvdragaren.
4. Släppströmbrytaren för att stänga av.

• Skruvdragaren har LED-belysning (8) (2 × lysdioder) riktade framåt som arbetsbelysning. Belysningen tänds automatiskt när strömbrytaren trycks in, och slocknar 5–10 sek efter att strömbrytaren släppts.
• Skruvdragaren har automatiskt spindellås som gör att du kan skruva manuellt om batteriet har laddats ur eller om skruvdragaren inte orkar.
• Spindellåset aktiveras genom att du vrider skruvdragaren för hand som en skruvmejsel. Max tillåtet moment 10 Nm.
• Överbelasta inte spindellåset.
• Tryck inte in strömbrytaren när spindellåset används.

Skötsel och underhåll

• Rengör skruvdragaren med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösnings medel eller frätande kemikalier.
• Om skruvdragaren inte ska används under en längre period ska batteriet vara fulladdat före förvaring.
• Förvara skruvdragaren torrt och utom räckhåll för barn om den inte ska användas under en längre period.

Felsökningsschema

Skruvdragaren startar inte.	Batteriet är urladdat. Ladda batteriet.Överbelastnings- eller överhettningsskyddet har aktiverats. Låt skruv dragaren vila några sekunder eller svalna innan arbetet återupptas.Strömbrytaren är defekt. Kontakta kundtjänst.
Skruvdragaren stängs av eller går sakta.	Batteriet är urladdat. Ladda batteriet.Överbelastnings- eller överhettningsskyddet har aktiverats. Låt skruvdragaren vila några sekunder eller svalna innan arbetet återupptas.Om problemet kvarstår, försäkra dig om att skruv-dragaren inte överbelastas. Minska belastningen.Är arbetsuppgiften lämplig för skruvdragarens kapacitet?
Batteriet laddas inte.	Är laddaren ordentligt ansluten till vägguttaget?Finns det ström i vägguttaget?Är batteriet helt och ordentligt anslutet till laddaren?Är batteriet defekt eller för varmt/kallt?

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Bitsfäste Magnetiskt 1/4"

Laddtid Ca 4–6 tim

Varvtal 200 varv/min

Vridmoment Max 4,5 Nm

Ljudnivå LwA = 68,1 dB(A), onoggrannhet KwA = 3 dB(A) LpA = 57,1 dB(A), onoggrannhet KpA = 3 dB(A)

Vibrationsvärde Skruvdragning utan slagfunktion,

a _h=0,348 m/s^2 , onoggrannhet K=1,5 m/s ^2

Laddare Primär 100–240 V, 50/60 Hz Sekundär 5 V DC, 300 mA

Vikt 0,38 kg

Vibration

• Mätningen av den vibrationsnivå (vektorsumma i tre led) och de ljudvärden som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är fränkopplat eller är igång utan att det används. Detta reducerar vibrations belastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Skrutrekker 3,6 V

Art.nr. 18-3631 Modell DPL 124B

41-1451 DPL 124B

Bitsfeste Magnetiskt 1/4"

Ladetid Ca 4–6 timer

Turtall 200–20 000 o/min

Dreiemoment Maks 4,5 Nm

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
