BD2055WFVN - Kjøleskap Profilo - Gratis bruksanvisning og manual

Produkttype	Kombinert kjøle- og fryseskap
Merke	Profilo
Modell	BD2055WFVN
Høyde	1850 mm
Bredde	600 mm
Dybde	650 mm
Nettovekt	70 kg
Strømforsyning	220-240 V / 50 Hz
Klimaklasse	SN-ST
Total kapasitet	350 L
Kjøleskapets kapasitet	250 L
Fryserens kapasitet	100 L
Innvendig belysning	LED (topp og side)
Avriming kjøleskap	Automatisk
Avriming fryser	Manuell
Dørreversibilitet	Ja (med instruksjoner)
Rom	Grønnsakskuff, dørhyller, hyller, isbitbrett, teleskopisk skuff
Temperaturinnstilling	Mekanisk termostat
Tilgjengelige reservedeler	Dørtetninger, hengsler, hyller, skuffer, flaskeholder, LED-belysning
Reparerbarhet	Reparasjonsveiledning medfølger; brukeren kan bytte ut oppførte deler

Ofte stilte spørsmål - BD2055WFVN Profilo

Hvordan bytter jeg kjøleskapets dør?

Fjern den gamle tetningen ved å trekke den ut av sporet i hjørnene. For å montere den nye, varm den lett med hårføner for å forme den, og trykk den gradvis inn i sporet, start i hjørnene. Forsikre deg om at sporet ikke er skadet.

Hvordan bytter jeg side-LED-belysningen?

Koble apparatet fra strømmen i minst 60 sekunder. Bruk en sugerkopp for å gripe belysningen i dens øvre tredjedel, trekk fremover mens du vrir litt. Koble fra den elektriske kontakten og monter den nye i motsatt rekkefølge.

Kan jeg snu døråpningsretningen?

Ja, bruksanvisningen gir instruksjoner for å snu dørene. Du må fjerne øvre, midtre og nedre hengsel, og deretter montere dem på den andre siden. Ha en Torx TX20 skrutrekker klar.

Hvordan stiller jeg temperaturen i kjøleskapet?

Bruk termostaten inne i kjøleskapsrommet. Drei knappen til en innstilling mellom 1 (varmest) og 5 (kaldest). Midtstillingen er vanligvis passende.

Hva gjør jeg hvis døren ikke lukker ordentlig?

Sjekk at dørtetningen er ren og i god stand. Hvis tetningen er deformert, bytt den. Hengslene kan justeres: bruksanvisningen beskriver justering av hengsler for optimal lukking.

Hvordan rengjør jeg kjøleskapet?

Koble apparatet fra strømmen. Ta ut hyller og skuffer, vask dem i lunkent såpevann. Tørk innsiden med en fuktig klut og natron. Ikke bruk damp- eller slipende rengjøringsmidler.

Hvordan avrimer jeg fryseren?

Slå av apparatet og la fryserdøren stå åpen. Legg håndklær for å absorbere vann. Bruk aldri skarpe gjenstander for å fjerne is. Når avrimingen er ferdig, tørk av og slå på igjen.

Hvor finner jeg reservedeler?

Kontakt Profilo kundeservice eller en autorisert forhandler. Deler som tetninger, hengsler, hyller og LED-belysning er oppført i bruksanvisningen med delenumre.

Hva gjør jeg ved strømbrudd?

Unngå å åpne dørene. Maten holder seg kald i flere timer. Hvis strømbruddet varer mer enn 4 timer, sjekk matens tilstand. Ikke frys ned tinte produkter på nytt.

Hvordan installerer jeg apparatet riktig?

Plasser kjøleskapet på et stabilt og vannrett underlag. La det være minst 5 cm plass bak for ventilasjon. Koble til en jordet stikkontakt. Vent 2 timer før du tar det i bruk.

BRUKSANVISNING BD2055WFVN Profilo

4.10.1 Fjemelse af beholder 95

Ryg- og muskelskader

▶ Brug beskyttelseshandsker.

ADVARSEL

Apparater på skrå kan glide!

Knoglebrud/klemskader

Fare for nedfaldende dele pga. løsnede skruer!

Personskade pga. nedfaldende dele.

Sørg for at sikre komponenten mod at falde ned.

BEMÆRK!

Fare for nedfaldende dele pga. løsnede skruer!

▶ Løft dørhylden opad.

4.9.1 Fjernelse af frostvarebeholder

Frostvarebeholderen er fjernet.

4.9.2 Montering af frostvarebeholder

▶ Brug beskyttelseshandsker.

Preindstilling:

LED-spotlampen er fjernet.

4.12.2 Montering af LED-spotlampe

▶ Elektriske dele skal repareres af kvalificerede elektrikere.

▶ Brug beskyttelseshandsker.

Preindstilling:

Reparasjonstips - Kjøle-/frysekombinasjon

i Om dette dokumentet.... 378

1.1 Viktig informasjon 378

1.1.1 Formäl 378

1.2 Forklaring av symboler.... 378

1.2.1 Farenivåer 378

1.2.2 Faresymboler 378

1.2.3 Advarslenes struktur 379

1.2.4 Generelle symboler 379

Sikkerhet 380

2.1 Generelle sikkerhetsinstruksjoner 380

Verktøy og hjelpemidler 381

Reparasjon 382

4.1 Utskiftning av dørpakning.... 382

4.1.1 Demontering av dørpakning.... 382

4.1.2 Montering av dørpakning.... 382

4.2 Utskiftning av øvre dørhengsel 385

4.2.1 Demontering av øvre dørhengsel 385

4.2.2 Montering av øvre dørhengsel 386

4.3 Utskiftning av øvre dørhengsel (dør med display) 387

4.3.1 Demontering av øvre dørhengsel 387

4.3.2 Montering av øvre dørhengsel 388

4.4 Utskiftning av midtre dørhengsel 389

4.4.1 Demontering av midtre dørhengsel 389

4.5 Utskiftning av nedre dørhengsel 390

4.5.1 Demontering av nedre dørhengsel 390

4.5.2 Montering av nedre dørhengsel 390

4.6 Utskiftning av hylle....391

4.7 Utskiftning av flaskehylle.... 392

4.7.1 Demontering av flaskehylle.... 392

4.7.2 Montering av flaskehylle 392

4.8 Utskiftning av dørrack.... 393

4.9 Utskiftning av beholder for frysevarer 394

4.9.1 Demontering av beholder for frysevarer 394

4.9.2 Montering av beholder for frysevarer 394

4.10 Utskiftning av beholder.... 395

4.10.1 Demontering av beholder 395

4.10.2 Montering av beholder 395

4.11 Utskiftning av uttrekkbar beholder 396

4.11.1 Demontering av uttrekkbar beholder 396

4.11.2 Montering av uttrekkbar beholder 396

4.12 Utskiftning av LED-spotlight.... 397

4.12.1 Demontering av LED-spotlight 397

4.12.2 Montering av LED-spotlight 397

4.13 Utskiftning av øverste LED-lampe 398

4.13.1 Demontering av LED-lampe 398

4.13.2 Montering av øverste LED-lampe 399

4.14 Utskiftning av LED-lampe i sidelist 400

4.14.1 Demontering av LED-lampe i sidelist 400

4.14.2 Montering av LED-lampe i sidelist.... 401

i Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vär kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader.
ADVARSEL	Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
	Generell adversel
	Fare for elektrisk støt
	Eksplosjonsfare
	Fare for å skjære seg
	Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Faretype og kilde til fare!

Mulige konsekvenser dersom fare/advarsel ignoreres.

▶ Tiltak og forbud for å forebygge fare

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
[Start] Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
• Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
■ Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Beskyttelsesklut[00342013]	60 cm x 50 cm
Flat skrutrekker Blad	2,4 mm x 0,4 mm x60 mm, i sett [00341820]
Spesialverktøy[00342180]
Sugekopp[00342224]	∅50 mm
Torx-bits TX20[00340865]	6,3 mm (1/4")
Flat skrutrekker Blad	10 mm x 1,6 mm x200 mm

Reparasjon

4.1 Utskiftning av dørpakning

Forutsetning:

Døren er äpen.

4.1.1 Demontering av dørpakning

1. Løsne dørpakningen fra sporet i høyre og venstre hjørne.

1. Trekk pakningen ut av sporet.

	Tykkelsen på den nye dørpakningen kan avvike litt fra tykkelsen på den gamle dørpakningen. Det har ingen innvirkning på lukkeatferd og langvarig funksjon.
	Hvis apparatet har justerbare hengsler eller hengslefester, kan du optimalisere lukkeatferden etterpå.
	Små sidehull i dørpakningen har en funksjon (nødvendige for ventilasjonen). Det dreier seg ikke om produksjonsfeil.

Reparasjon

1. if Hvis sporet for pakningen er skadet: - Kontakt kundeservice.

2. i Litt deformasjon av dørpakningen er normalt og har ingen innvirkning på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.

1. Skyv pakningens hjørner øverst og nederst inn i sporet.

1. Trykk hele pakningen inn i sporet trinn for trinn.

4.2 Utskiftning av øvre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.

4.2.1 Demontering av øvre dørhengsel

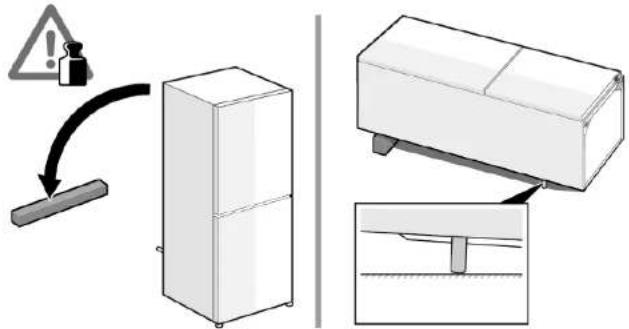

1. Plasser apparatet på baksiden.

1. 1. Trykk inn det øvre hengseldekslet på begge sider (1).

2. Beveg det øvre hengseldekslet ut (2).

3. Drei hengsledekslet (3).
4. Ta av det øvre hengseldekslet (4).
5. Skru ut to skruer (5).
6. Demonter øvre hengsel (6)/

4.2.2 Montering av øvre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.3 Utskiftning av øvre dørhengsel (dør med display)

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplæerte spesialister.
Det kreves to personer for å flytte på apparatet.
▶ Bruk kun egnet verktøy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

ADVARSEL

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

▶ Sikre apparatene mot å skli ut.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler,

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

▶ Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

Forutsetning:

√ Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.

4.3.1 Demontering av øvre dørhengsel

1. Plasser apparatet på baksiden.

1. 1. Ta av det øvre hengseldekslet (1).

2. Ta av kabelboksdekslet (2).

3. Koble fra den elektriske tilkoblingen (3)
4. Skru ut skruen for jordkoblingen (4).
5. Fjern kabelbeskyttelsen (5).
6. Skru ut skruen (6)

4.3.2 Montering av øvre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.4 Utskiftning av midtre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplæerte spesialister.
Det kreves to personer for å flytte på apparatet.
▶ Bruk kun egnet verktøy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

ADVARSEL

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

▶ Sikre apparatene mot å skli ut.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler,

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.

4.4.1 Demontering av midtre dørhengsel

▶ 1. Demonter døren til frysen (1).
2. Skru ut to skruer (2).
3. Demonter midtre hengsel (3).

Midtre hengsel er demontert.

4.4.2 Montering av midtre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.5 Utskiftning av nedre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.
∅vre hengsel er demontert.
√ Midtre hengsel er demontert.

4.5.1 Demontering av nedre dørhengsel

▶ 1. Demonter døren til frysen (1).
2. Skru ut skruen (2).
3. Drei den nedre hengselen ut (3).
4. Demonter nedre hengsel (4).

Monteres i motsatt rekkefølge.

Reparasjon

4.6 Utskiftning av hylle

Forutsetning:

Døren er äpen.

4.6.1 Demontering av hylle

▶ Trekk ut hyllen.

- Monteres i motsatt rekkefølge.

Reparasjon

4.7 Utskiftning av flaskehylle

Forutsetning:

Døren er äpen.

4.7.1 Demontering av flaskehylle

▶ Trekk ut flaskehyllen.

4.7.2 Montering av flaskehylle

- Monteres i motsatt rekkefølge.

Reparasjon

4.8 Utskiftning av dørrack

Forutsetning:

Døren er äpen.

▶ Løft dørracken opp.

- Monteres i motsatt rekkefølge.

Reparasjon

4.9 Utskiftning av beholder for frysevarer

Forutsetning:

Døren er äpen.

4.9.1 Demontering av beholder for frysevarer

1. Trekk beholderen for frysevarer helt ut (1).
2. Ta ut matbeholderen (2).

4.9.2 Montering av beholder for frysevarer

Monteres i motsatt rekkefølge.

Reparasjon

4.10 Utskiftning av beholder

Forutsetning:

Døren er äpen.

4.10.1 Demontering av beholder

1. Beveg den nedre beholderen i kjøleskapet ut (1).
2. Beveg den øvre beholderen i kjøleskapet ut (2).

4.10.2 Montering av beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.11 Utskiftning av uttrekkbar beholder

Forutsetning:

Døren er äpen.

4.11.1 Demontering av uttrekkbar beholder

1. Trekk den uttrekkbare beholderen helt ut (1).
2. Ta ut den uttrekkbare beholderen (2).

Den uttrekkbare beholderen er demontert.

4.11.2 Montering av uttrekkbar beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.12 Utskiftning av LED-spotlight

Spesielle hjelpemidler:

Spesialverktøy [00342180]

Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

• Elektriske deler skal repareres av kvalifiserte elektrikere.
  Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FAPE

Fare for elektrisk støt på grunn av strømførende deler!
Død på grunn av drepende elektrisk støt
Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.

4.12.1 Demontering av LED-spotlight

1. Bruk spesialverktøy for å trekke ut LED-spotlight (1).

1. Koble fra de elektriske tilkoblingene for LED-spotlight.
   LED-spotlight er demontert.

4.12.2 Montering av LED-spotlight

Monteres i motsatt rekkefølge.

Reparasjon

4.13 Utskiftning av øverste LED-lampe

Spesielle hjelpemidler:

Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.
- Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
De øvre innvendige beslagene er demontert.

4.13.1 Demontering av LED-lampe

1. Beveg LED-lampen over til venstre side.

1. Demonter LED-lampen ved å bevege den forover.

4.13.2 Montering av øverste LED-lampe

Monteres i motsatt rekkefølge.

Reparasjon

4.14 Utskiftning av LED-lampe i sidelist

Spesielle hjelpemidler:

Sugekopp ∅50 mm [00342224]

Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

- Elektriske deler skal repareres av kvalifiserte elektrikere.

Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

EARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
√ Hyllene i fryseren er tatt ut.

4.14.1 Demontering av LED-lampe i sidelist
