Termék típusa	Kombinált hűtő-fagyasztó szekrény
Márka	Profilo
Modell	BD2055WFVN
Magasság	1850 mm
Szélesség	600 mm
Mélység	650 mm
Nettó tömeg	70 kg
Elektromos táplálás	220-240 V / 50 Hz
Klímaosztály	SN-ST
Teljes kapacitás	350 L
Hűtőtér kapacitása	250 L
Fagyasztótér kapacitása	100 L
Belső világítás	LED (felül és oldalt)
Hűtőtér leolvasztása	Automatikus
Fagyasztótér leolvasztása	Kézi
Ajtók áthelyezhetősége	Igen (utasításokkal)
Rekeszek	Zöldségtartó, ajtórekeszek, polcok, jégkockatartó, teleszkópos fiók
Hőmérséklet beállítása	Mechanikus termosztát
Elérhető alkatrészek	Ajtótömítések, zsanérok, polcok, fiókok, palacktartó, LED világítás
Javíthatóság	Javítási útmutató mellékelve; a felsorolt alkatrészek cseréje felhasználó által lehetséges

Gyakran ismételt kérdések - BD2055WFVN Profilo

Hogyan cseréljem ki a hűtőszekrény ajtótömítését?

Távolítsa el a régi tömítést a sarkokból kihúzva. Az új felszereléséhez enyhén melegítse meg hajszárítóval, hogy formába hozza, majd fokozatosan nyomja be a horonyba a sarkoktól kezdve. Győződjön meg arról, hogy a horony nem sérült.

Hogyan cseréljem ki az oldalsó LED-világítást?

Legalább 60 másodperccel előtte húzza ki a készüléket. Használjon tapadókorongot a világítás felső harmadának megfogásához, húzza előre enyhén elfordítva. Húzza ki a csatlakozót, és szerelje fel az újat fordított sorrendben.

Megfordíthatom az ajtók nyitási irányát?

Igen, a használati útmutató tartalmazza az ajtók áthelyezésének lépéseit. Le kell szerelnie a felső, középső és alsó zsanérokat, majd a másik oldalon visszaszerelni. Szüksége lesz egy Torx TX20 csavarhúzóra.

Hogyan állítsam be a hűtőszekrény hőmérsékletét?

Használja a hűtőtérben található termosztátot. Fordítsa a gombot 1 (legmelegebb) és 5 (leghidegebb) közötti beállításra. Általában a középső pozíció a megfelelő.

Mit tegyek, ha az ajtó nem záródik rendesen?

Ellenőrizze, hogy az ajtótömítés tiszta és jó állapotú-e. Ha a tömítés deformálódott, cserélje ki. A zsanérok állíthatók: a használati útmutató leírja a zsanérok beállítását a záródás optimalizálásához.

Hogyan tisztítsam meg a hűtőszekrényt?

Húzza ki a készüléket. Vegye ki a polcokat és fiókokat, mossa le őket langyos szappanos vízzel. Törölje át a belsejét nedves ruhával és szódabikarbónával. Ne használjon gőzölős vagy súroló hatású tisztítószereket.

Hogyan olvasszam le a fagyasztót?

Kapcsolja ki a készüléket, és hagyja nyitva a fagyasztó ajtaját. Helyezzen törölközőket a víz felszívásához. Soha ne használjon éles tárgyakat a jég eltávolításához. Leolvasztás után törölje szárazra, majd kapcsolja vissza.

Hol találok alkatrészeket?

Vegye fel a kapcsolatot a Profilo ügyfélszolgálatával vagy egy hivatalos viszonteladóval. Az olyan alkatrészek, mint a tömítések, zsanérok, polcok és LED-világítások a használati útmutatóban találhatók alkatrészszámmal együtt.

Mit tegyek áramkimaradás esetén?

Kerülje az ajtók kinyitását. Az ételek több órán át hidegen maradnak. Ha az áramkimaradás több mint 4 óráig tart, ellenőrizze az ételek állapotát. Ne fagyassza újra a felolvadt termékeket.

Hogyan szereljem fel helyesen a készüléket?

Helyezze a hűtőszekrényt stabil, vízszintes felületre. Hagyjon legalább 5 cm-es rést hátul a szellőzéshez. Csatlakoztassa földelt konnektorba. Várjon 2 órát az üzembe helyezés előtt.

HASZNÁLATI ÚTMUTATÓ BD2055WFVN Profilo

Ta surtária éxouv aφαιρεθεί.

Javítási útmutató - Hűtő-/fagyasztó-kombináció

i A dokumentummal kapcsolatos információk.... 278

1.1 Fontos tudnivalók 278

1.1.1 Cél 278

1.2 Szimbólummagyarázat 278

1.2.1 Veszélyességi szintek 278

1.2.2 Veszélyt jelző szimbólumok 278

1.2.3 A figyelmeztetések felépítése 279

1.2.4 Általános szimbólumok 279

Biztonság 280

2.1 Általános biztonsági utasítások.... 280

2.1.1 Összes háztartási készülék 280

Szerszámok és segédanyagok.... 281

Javítás 282

4.1 A gumitömítés cseréje 282

4.1.1 A gumitömltés eltávolítása.... 282

4.1.2 A gumitömítés beszerelése.... 282

4.2 A felső ajtózsanér cseréje 285

4.2.1 A felső ajtózsanér eltávolítása.... 285

4.2.2 A felső ajtózsanér felhelyezése.... 286

4.3 A felső ajtózsanér cseréje (kijelzős ajtó).... 287

4.3.1 A felső ajtózsanér eltávolítása.... 287

4.3.2 A felső ajtózsanér felhelyezése.... 288

4.4 A középső ajtózsanér cseréje.... 289

4.4.1 A középső ajtózsanér eltávolítása 289

4.4.2 A középső ajtózsanér felhelyezése 289

4.5 Az alsó ajtózsanér cseréje 290

4.5.1 Az alsó ajtózsanér eltávolítása.... 290

4.5.2 Az alsó ajtózsanér felhelyezése 290

4.6 A polc cseréje 291

4.6.1 A polc eltávolítása....291

4.6.2 A polc beszerelése.... 291

4.7 A palacktartó cseréje 292

4.7.1 A palacktartó eltávolítása....292

4.7.2 A palacktartó telepítése 292

4.8 Az ajtópolc cseréje....293

4.8.1 Az ajtópolc eltávolítása 293

4.8.2 Az ajtópolc felhelyezése.... 293

4.9 Fagyasztódoboz cseréje.... 294

4.9.1 Fagyasztódoboz eltávolítása 294

4.9.2 A fagyasztódoboz behelyezése 294

4.10 Tároló cseréje....295

4.10.1 Tároló eltávolítása 295

4.10.2 A tároló behelyezése 295

4.11 A kihúzható tároló cseréje 296

4.11.1 A kihúzható tároló eltávolítása....296

4.11.2 A kihúzható tároló behelyezése.... 296

4.12 LED-es oldalsó spotvilágítás cseréje 297

4.12.1 LED-es spotvilágítás eltávolítása.... 297

4.12.2 A LED-es spotvilágítás beszerelése.... 297

4.13 Felső LED-világítás cseréje 298

4.13.1 LED-világítás eltávolítása.... 298

4.13.2 A felső LED-világítás beszerelése 299

4.14 A LED-es oldalvilágítás cseréje.... 300

4.14.1 LED-es oldalvilágítás eltávolítása 300

4.14.2 A LED-es oldalvilágítás beszerelése.... 301

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

① A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Védőrongy[00342013]	60 cm x 50 cm
Laposfejű csavar-húzó	Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]
Különleges szer-szám[00342180]
Tapadókorong[00342224]	∅50 mm
TX20 Torx bithegy[00340865]	6,3 mm (1/4")
Laposfejű csavar-húzó	Hegy 10 mm x 1,6 mm x 200 mm

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az új gumitömités vastagsága enyhén eltérhet a régi gumitömités vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését.
	Ha a készülékében beállítható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját.
	A gumitömitésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. if Ha a gumitömítés barázdája sérült:

Vegye fel a kapcsolatot az ügyfélszolgálattal.

3.

A gumitömités enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömités kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszáritóval vagy forró vlzzel melegítse fel a gumitömítést, és kézzel formázza újra.

1. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

1. Nyomja a teljes gumitömítést apránként a barázdába.

Beszerelte a gumitömítést.

Javítás

4.2 A felső ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.

4.2.1 A felső ajtózsanér eltávolítása

1. Fordítsa a készüléket a hátára.

1. 1. Nyomja meg mindkét oldalon a felső zsanér burkolatát (1).

2. Húzza el a felső zsanér burkolatát (2).

3. Fordítsa el a zsanérburkolatot (3).
4. Távolítsa el a felső zsanér burkolatát (4).
5. Csavarja ki a két csavart (5).
6. Távolítsa el a felső zsanért (6)/.

Eltávolította a felső zsanért.

4.2.2 A felső ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 A felső ajtózsanér cseréje (kijelzős ajtó)

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse.
A készülék elmozdításához két emberre van szükség.
Kizárólag megfelelő eszközöket és berendezéseket használion.

VIGYÁZAT

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

dása.

- Biztosítsa az alkatrészt leesés ellen.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.

4.3.1 A felső ajtózsanér eltávolítása

1. Fordítsa a készüléket a hátára.

1. 1. Távolítsa el a felső zsanér burkolatát (1).

2. Távolítsa el a kábeldoboz fedelét (2).

3. Válassza le az elektromos csatlakozást (3).
4. Csavarja ki a földelő csatlakozás csavarját (4).
5. Távolitsa el a kábelburkolatot (5).
6. Csavarja ki a csavart (6)

Eltávolította a felső zsanért.

4.3.2 A felső ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A középső ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.
√ Eltávolította az ajtó felső zsanérját.

4.4.1 A középső ajtózsanér eltávolítása

1. Távolítsa el a hütörekesz ajtaját (1).
2. Csavarja ki a két csavart (2).
3. Távolítsa el a középső zsanért (3).

→ Eltávolította a középső zsanért.

4.4.2 A középső ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 Az alsó ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.
√ Eltávolította a felső zsanért.

√ Eltávolította a középső zsanért.

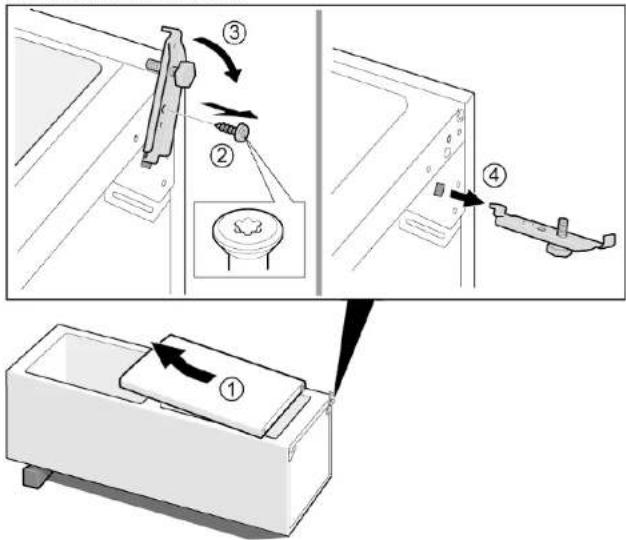

4.5.1 Az alsó ajtózsanér eltávolítása

1. Távolítsa el a fagyasztórekesz ajtaját (1).
2. Csavarja ki a csavart (2).
3. Fordítsa ki az alsó zsanért (3).
4. Távolítsa el az alsó zsanért (4).

Eltávolította az alsó ajtózsanért.

4.5.2 Az alsó ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.6.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.6.2 A polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 A palacktartó cseréje

Követelmény:

Az ajtó nyitva van

4.7.1 A palacktartó eltávolítása

Húzza ki a palacktartót.

Eltávolította a palacktartót.

4.7.2 A palacktartó telepítése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 Az ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

4.8.1 Az ajtópolc eltávolítása

Emelje fel az ajtópolcot.

Eltávolította az ajtópolcot.

4.8.2 Az ajtópolc felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 Fagyasztódoboz cseréje

Követelmény:

Az ajtó nyitva van

4.9.1 Fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolítsa el a fagyasztódobozt (2).

Eltávolította a fagyasztódobozt.

4.9.2 A fagyasztódoboz behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.10 Tároló cseréje

Követelmény:

Az ajtó nyitva van

4.10.1 Tároló eltávolítása

1. Húzza ki az alsó tárolót (1).
2. Húzza ki a felső tárolót (2).

→ Eltávolította a tárolókat.

4.10.2 A tároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.11 A kihúzható tároló cseréje

Követelmény:

Az ajtó nyitva van

4.11.1 A kihúzható tároló eltávolítása

1. Húzza ki teljesen a kihúzható tárolót (1).
2. Távolítsa el a kihúzható tárolót (2).

- Eltávolította a kihúzható tárolót.

4.11.2 A kihúzható tároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.12 LED-es oldalsó spotvilágítás cseréje

Különleges eszközök

Különleges szerszám [00342180]

A készüléke karbantartásmentes LED-világítással rendelkezik.

A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

- Az elektromos alkatrészek javítását kizárólag képzett elektromű-

szerész végezheti.

▶ A javítás után végezlessen a VDE 0701-nek vagy az országspe-

cifikus szabályozásoknak megfelelő vizsgálatot.

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

▶ A javítás megkezdése előtt legalább 60 másodperccel válassza le

a készülékeket az elektromos hálózatról.

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról.

Az ajtó nyitva van

4.12.1 LED-es spotvilágítás eltávolítása

1. Speciális szerszámmal húzza ki a LED-es spotvilágítást (1).

1. Válassza le a LED-es spotvilágítás elektromos csatlakozóit.

→ Eltávolította a LED-es spotvilágítást.

4.12.2 A LED-es spotvilágítás beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.13 Felsö LED-világítás cseréje

Különleges eszközök

Laposfejű csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A készüléke karbantartásmentes LED-világítással rendelkezik.

A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.

A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

VIGYÁZAT

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyüt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a készülék felső szerelvényeit.

4.13.1 LED-világítás eltávolítása

1. Vigye a LED-világítást a bal oldalra.

Leválasztotta a LED-világítás elektromos csatlakozását.

1. Oldja ki a LED-világításhoz kapcsolódó horgokat.

1. Emelje el a készüléktől a LED-világítást.

→ Eltávolította a LED-világítást.

4.13.2 A felső LED-világítás beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.14 A LED-es oldalvilágítás cseréje

Különleges eszközök

Tapadókorong ∅50 mm [00342224]

A készüléke karbantartásmentes LED-világítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

• Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
  A javítás után végezlessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Éles szélek!

Vágási sérülések

Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a hűtőszekrény polcait.

4.14.1 LED-es oldalvilágítás eltávolítása

1. Nyomja a tapadókorongot a LED-es oldalvilágítás felső harmadára.

1. Húzza maga felé a tapadókorongot a LED-es oldalvilágítással együtt egyetlen forgó mozdulattal.

1. Válassza le az elektromos csatlakozást a LED-es oldalvilágításról. Eltávolította a LED-es oldalvilágítást.

4.14.2 A LED-es oldalvilágítás beszerelése

1. Csatlakoztassa az elektromos csatlakozást a LED-es oldalvilágításhoz.
2. Rögzítse a LED-es oldalvilágítást a helyére a rekeszfalon (kattanó hang).

Beszerelte a LED-es oldalvilágítást.
