BD2055WFVN - šaldytuvas Profilo - Nemokama naudojimo instrukcija

Produkto tipas	Kombinuotas šaldytuvas-šaldiklis
Prekės ženklas	Profilo
Modelis	BD2055WFVN
Aukštis	1850 mm
Plotis	600 mm
Gylis	650 mm
Grynasis svoris	70 kg
Maitinimas	220-240 V / 50 Hz
Klimato klasė	SN-ST
Bendra talpa	350 L
Šaldytuvo talpa	250 L
Šaldiklio talpa	100 L
Vidinis apšvietimas	LED (viršuje ir šone)
Šaldytuvo atitirpinimas	Automatinis
Šaldiklio atitirpinimas	Rankinis
Durų reversiškumas	Taip (su instrukcijomis)
Skyriai	Daržovių stalčius, lentynėlės, lentynos, ledo kubelių padėklas, ištraukiamas padėklas
Temperatūros reguliavimas	Mechaninis termostatas
Atsarginės dalys prieinamos	Durų tarpinės, vyriai, lentynos, padėklai, butelių laikiklis, LED apšvietimas
Remontuojamumas	Pateiktas remonto vadovas; vartotojas gali pakeisti išvardytas dalis

Dažnai užduodami klausimai - BD2055WFVN Profilo

Kaip pakeisti šaldytuvo durų tarpinę?

Išimkite susidėvėjusią tarpinę iš griovelio kampuose. Norėdami sumontuoti naują, švelniai pašildykite ją plaukų džiovintuvu, kad atgautų formą, tada palaipsniui įstumkite į griovelį, pradedant nuo kampų. Įsitikinkite, kad griovelis nepažeistas.

Kaip pakeisti šoninį LED apšvietimą?

Prieš keisdami atjunkite prietaisą nuo elektros tinklo mažiausiai 60 sekundžių. Naudokite siurbtuką, kad sugriebtumėte apšvietimą jo viršutiniame trečdalyje, traukite į priekį šiek tiek pasukdami. Atjunkite elektros jungtį ir sumontuokite naują atvirkštine tvarka.

Ar galiu pakeisti durų atidarymo kryptį?

Taip, instrukcijoje pateikiamos durų apvertimo instrukcijos. Turėsite nuimti viršutinį, vidurinį ir apatinį vyrius, tada sumontuoti juos kitoje pusėje. Reikės Torx TX20 atsuktuvo.

Kaip reguliuoti šaldytuvo temperatūrą?

Naudokite termostatą, esantį šaldytuvo skyriaus viduje. Pasukite rankenėlę į padėtį nuo 1 (šilčiausia) iki 5 (šalčiausia). Vidurinė padėtis paprastai tinka.

Ką daryti, jei durys neužsidaro tinkamai?

Patikrinkite, ar durų tarpinė yra švari ir geros būklės. Jei tarpinė deformuota, pakeiskite ją. Vyriai gali būti reguliuojami: instrukcijoje aprašytas vyrių reguliavimas, kad optimizuotų užsidarymą.

Kaip išvalyti šaldytuvą?

Atjunkite prietaisą. Išimkite lentynas ir padėklus, išplaukite juos šiltu muiluotu vandeniu. Nuvalykite vidų drėgna šluoste su soda. Nenaudokite garų valytuvų ar abrazyvinių priemonių.

Kaip atitirpdyti šaldiklį?

Išjunkite prietaisą ir palikite šaldiklio duris atviras. Padėkite rankšluosčius vandeniui sugerti. Niekada nenaudokite aštrių daiktų ledui šalinti. Atitirpdę, nušluostykite ir vėl įjunkite.

Kur rasti atsargines dalis?

Susisiekite su Profilo aptarnavimo tarnyba arba įgaliotu prekiautoju. Tokios dalys kaip tarpinės, vyriai, lentynos ir LED apšvietimas yra nurodytos instrukcijoje su jų dalių numeriais.

Ką daryti elektros tiekimo nutraukimo atveju?

Venkite atidaryti duris. Maistas išlieka šaltas kelias valandas. Jei tiekimas nutrūksta ilgiau nei 4 valandas, patikrinkite maisto būklę. Neužšaldykite atšildytų produktų.

Kaip tinkamai sumontuoti prietaisą?

Pastatykite šaldytuvą ant stabilaus ir horizontalaus paviršiaus. Palikite bent 5 cm tarpą gale ventiliacijai. Prijunkite prie įžeminto lizdo. Palaukite 2 valandas prieš pradėdami naudoti.

NAUDOJIMO INSTRUKCIJA BD2055WFVN Profilo

Tvertnes ir iznemtas.

Informacija apie remonta - Šaldymo prietaiso ir šaldiklio kombinacija

i Dél šio dokumento.... 353

1.1 Svarbi informacija....353
1.1.1 Paskirtis 353

1.2 Simbolių paaiškinimas 353

1.2.1 Pavojaus lygiai 353

1.2.2 Pavojaus simboliai 353

1.2.3 Ispėjimu struktūra 354

1.2.4 Bendrieji simboliai 354

Sauga 355

2.1 Bendrosios saugos instrukcijos.... 355

2.1.1 Visi buitiniai prietaisai 355

Irankiai ir pagalbinės priemonės.... 356

Remontas 357

4.1 Durelių tarpiklio keitimas 357

4.1.1 Durelių tarpiklio išėmimas.... 357

4.1.2 Durelių tarpiklio įdėjimas.... 357

4.2 Durelių viršutinio vyrio keitimas.... 360

4.2.1 Viršutinio durelių vyrio nuėmimas.... 360

4.2.2 Viršutinio durelių vyrio uždėjimas 361

4.3 Durelių viršutinio vyrio keitimas (durelės su ekranu).... 362

4.3.1 Viršutinio durelių vyrio nuėmimas.... 362

4.3.2 Viršutinio durelių vyrio uždėjimas 363

4.4 Vidurinio durelių vyrio keitimas 364

4.4.1 Vidurinio durelių vyrio nuėmimas.... 364

4.4.2 Vidurinių durelių vyrio uždėjimas.... 364

4.5 Apatinio durelių vyrio keitimas 365

4.5.1 Apatinio durelių vyrio nuėmimas.... 365

4.5.2 Apatinio durelių vyrio uždėjimas.... 365

4.6 Lentynos keitimas....366

4.6.1 Lentynos nuémimas 366

4.6.2 Lentynos idėjimas 366

4.7 Butelių padėklo keitimas 367

4.7.1 Butelių padėklo išėmimas 367

4.7.2 Butelių padėklo jdėjimas.... 367

4.8 Durelių lentynos keitimas.... 368

4.8.1 Durelių lentynos išėmimas 368
4.8.2 Durelių lentynos jdėjimas 368

4.9 Šaldytų maisto produktų talpyklos keitimas.... 369

4.9.1 Šaldytų maisto produktų talpyklos išėmimas 369
4.9.2 Šaldytų maisto produktų talpyklos įdėjimas 369

4.10 Talpyklos keitimas.... 370

4.10.1 Talpyklos išėmimas 370
4.10.2 Talpyklos idėjimas 370

4.11 Ištraukiamos talpyklos keitimas.... 371

4.11.1 Ištraukiamos talpyklos išémimas 371
4.11.2 Ištraukiamos talpyklos jdėjimas 371

4.12 LED apšvietimo lemputės keitimas.... 372

4.12.1 LED apšvietimo lemputės išėmimas 372
4.12.2 LED apšvietimo lemputės montavimas.... 372

4.13 Viršutinės LED keitimas.... 373

4.13.1 LED lemputės išėmimas 373
4.13.2 Viršutinės LED lemputės montavimas.... 374

4.14 Šoninės pailgos LED lemputės keitimas 375

4.14.1 Šoninės pailgos LED lemputės išėmimas.... 375
4.14.2 Šoninės pailgos LED lemputės montavimas.... 376

i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo-jaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūši. Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dél šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelé 2: Pavojaus simboliai

1.2.3 |spėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dél elektros smūgio

- Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta)so ek-rane)

Lentelè 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
■ Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas lšsami informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm
Atsuktuvas su jpjovomis	Mentė 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820]
Specialus įrankis [00342180]
Siurbtukas [00342224]	∅50 mm
„Torx" antgalis TX20 [00340865]	6,3 mm (1/4 col.)
Atsuktuvas su jpjovomis	Mentė 10 mm x 1,6 mm x 200 mm

Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.1.1 Durelių tarpiklio išėmimas

1. Išimkite durelių tarpiklj iš griovelio dešiniajame ir kairiajame kampe.

1. Ištraukite durelių tarpiklj iš griovelio.

Durelių tarpiklis išimtas.

4.1.2 Durelių tarpiklio įdėjimas

	Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio. Dėl to durelės vis tiek užsidarys, o tarpiklj bus galima naudoti ilgai.
	Jei jūsų prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkciją véliau galima optimizuoti.
	Nedidelės šoninės skylutės durelių tarpiklyje turi savo funkciją (reikalingos ventiliacijai). Tai nėra gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nėra tarpiklj galinčių pažeisti vietų.

1. if Jei tarpiklio griovelis pažeistas.

Kreipkitės į klientų aptarnavimo tarnybą.

1. i Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepaveikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklj į prietaisą, rekomenduojama ji ištiesinti.

Pašildykite durelių tarpiklj plaukų džiovintuvu arba karštu vandeniu ir iš naujo su-teikite formą rankiniu būdu.

1. Ispauskite tarpiklio kampus viršuje ir apačioje i griovelj.

1. Po truputj ispauskite i griovelj visą tarpiklj.

Durelių tarpiklis jdėtas.

Remontas

4.2 Durelių viršutinio vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.

4.2.1 Viršutinio durelių vyrio nuémimas

1. Paguldykite prietaisą ant galinės pusės.

1. 1. Spustelėkite viršutinio vyrio dangtelį abiejose pusėse (1).

2. Atkelkite viršutinio vyrio dangteli (2).

3. Pasukite vyrio dangtelj (3).
4. Nuimkite viršutinio vyrio dangtelj (4).
5. Išsukite du varžtus (5).
6. Nuimkite viršutinj vyrj (6).

Viršutinis vyris nuimtas.

4.2.2 Viršutinio durelių vyrio uždéjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.3 Durelių viršutinio vyrio keitimas (durelės su ekranu)

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPÉJIMAS

Sunküs ir dideli prietaisai!

Nugaros ir raumenų sužalojimai

▶ Prietaiso dureles nuimti gali tik apmokyti specialistai.
▶ Norint perkelti prietaisą i kitą vietą, reikalingi du žmonės.
▶ Naudokite tik tinkamus įrankius ir įrangą.

PERSPÉJIMAS

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

ISPÉJIMAS

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystu.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin-dys.

Apsaugokite konstrukcinę dalj, kad ji nenukristų

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dél elektros smūgio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dèl elektros smūgio

Prieš pradėdami remonta, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.

4.3.1 Viršutinio durelių vyrio nuėmimas

1. Paguldykite prietaisą ant galinės pusės.

1. 1. Nuimkite viršutinio vyrio dangtelj (1).

2. Nuimkite kabelių déžutės dangtelį (2).

3. Atjunkite elektros jungti (3).
4. Atsukite jžeminimo jungties varžta (4).
5. Nuimkite kabelio apsaugą (5).
6. Išsukite varžta (6).

Viršutinis vyris nuimtas.

4.3.2 Viršutinio durelių vyrio uždéjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.4 Vidurinio durelių vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPÉJIMAS

Sunküs ir dideli prietaisai!

Nugaros ir raumenų sužalojimai

▶ Prietaiso dureles nuimti gali tik apmokyti specialistai.
Norint perkelti prietaisa i kita vieta, reikalingi du žmonės.
▶ Naudokite tik tinkamus jrankius ir jranga.

PERSPÉJIMAS

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

ISPÉJIMAS

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristų.

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.
Durelių viršutinis vyris nuimtas.

4.4.1 Vidurinio durelių vyrio nuėmimas

1. Nuimkite šaldytuvo skyriaus dureles (1).
2. Išsukite du varžtus (2).
3. Nuimkite vidurinj vyrj (3).

→ Vidurinis vyris nuimtas.

4.4.2 Vidurinių durelių vyrio uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.5 Apatinio durelių vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.
Viršutinis vyris nuimtas.
√ Vidurinis vyris nuimtas.

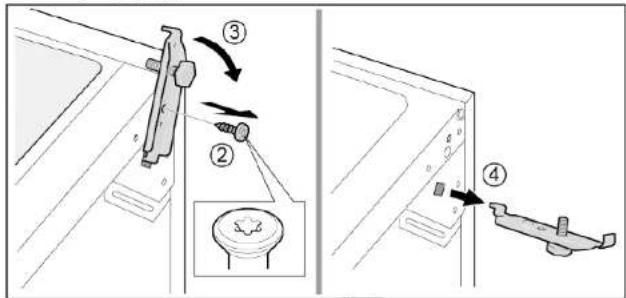

4.5.1 Apatinio durelių vyrio nuėmimas

1. Nuimkite šaldiklio skyriaus dureles (1).
2. Išsukite varžta (2).
3. Pasukite apatinji vyrj i isore (3).
4. Nuimkite apatinj vyrj (4).

Apatinis durelių vyris nuimtas.

4.5.2 Apatinio durelių vyrio uždėjimas

▶ Užděkite atvirkščia eilės tvarka.

Remontas

Durelės turi būti atidarytos.

4.6.1 Lentynos nuémimas

Ištraukite lentyną.

4.6.2 Lentynos jdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.7 Butelių padėklo keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.7.1 Butelių padėklo išėmimas

Ištraukite butelių padėklą.

→ Butelių padėklas išimtas.

4.7.2 Butelių padėklo jdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.8 Durelių lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.8.1 Durelių lentynos išėmimas

- Pakelkite durelių lentyną i viršų.

Durelių lentyna išimta.

4.8.2 Durelių lentynos įdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.9 Šaldytų maisto produktų talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.9.1 Šaldytų maisto produktų talpyklos išėmimas

1. Ištraukite šaldytų maisto produktų talpyklą iki pat galo (1).
2. Išimkite maisto produktų talpyklą (2).

Śaldytų maisto produktų talpykla išimta.

4.9.2 Šaldytų maisto produktų talpyklos įdéjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.10 Talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.10.1 Talpyklos išėmimas

1. Ištraukite apatinę šaldytuvo talpykla (1).
2. Ištraukite viršutinę šaldytuvo talpykla (2).

4.10.2 Talpyklos jdėjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.11 Ištraukiamos talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.11.1 Ištraukiamos talpyklos išémimas

1. Ištraukite ištraukiamą talpykla iki pat galo (1).
2. Išimkite ištraukiamą talpykla (2).

Ištraukiama talpykla išimta.

4.11.2 Ištraukiamos talpyklos jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.12 LED apšvietimo lemputės keitimas

Specialüs įrankiai.

Specialus jrankis [00342180]

Jūsų prietaise įrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptamavimo tarnybos specialistai arba įgalioti technikai!

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis del elektros smūgio

Prieš pradėdami remonta, ne mažiau kaip prieš 60 sekundžiu at-
junkite prietaisus nuo elektros tiekimo.

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Durelès turi būti atidarytos.

4.12.1 LED apšvietimo lemputės išėmimas

1. Pasinaudokite specialiu jrankiu ir išimkite LED apšvietimo lemputę (1).

1. Atjunkite elektros LED apšvietimo lemputės jungtis.
   LED apšvietimo lemputė išimta.

4.12.2 LED apšvietimo lemputės montavimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.13 Viršutinės LED keitimas

Specialüs įrankiai.

Atsuktuvas su jpjovomis Mentė 2,4 mm x 0,4 mm x 60 mm, ri- nkinyje [00341820]

Jūsų prietaise jrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai!

⚠️ PAVOJUS Elektros smūgio pavojus dėl da Pavojus gyvybei dėl elektros smū ► Elektrines dalis remontuoti ► Po remonto pasirūpinkite, k gal VDE 0701 arba šalyje g

⚠️ PAVOJUS Elektros smūgio pavojus dėl da Mirtis dėl elektros smūgio ▶ Prieš pradėdami remontą, junkite prietaisus nuo elekt

⚠️ PERSPÉJIMAS Aštrios briaunos! Galima įsipjauti ▶ Mūvėkite apsaugines pirštį

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Durelės turi būti atidarytos.
Viršutiniai vidiniai tvirtinimo elementai turi būti nuimti.

4.13.1 LED lemputės išėmimas

1. Perkelkite LED lemputę j kaire.

LED elektros jungtis turi būti atjungta.

1. Atleiskite LED lemputės kabliukus.

1. Išimkite LED lemputę, perkeldami ją i priekj.

4.13.2 Viršutinės LED lemputės montavimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.14 Šoninės pailgos LED lemputės keitimas

Specialüs įrankiai.

Siurbtukas ∅50 mm [00342224]

Jūsų prietaise įrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptamavimo tarnybos specialistai arba įgalioti technikai!

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.

Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis del elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Durelès turi būti atidarytos.
Šaldytuvo skyriaus lentynos išimtos.

4.14.1 Šoninės pailgos LED lemputės išėmimas

1. Prilipdykite siurbtuka prie viršutinės pailgos LED šoninės lemputės viršutinio trečdalių.

1. Patraukite siurbtuką kartu su priekine pailga LED šonine lempute vienu sukamuoju judesiu.

1. Atjunkite šoninės pailgos LED lemputės elektros jungtį. Šoninės pailgos LED lemputės elektros jungtis.

4.14.2 Šoninės pailgos LED lemputės montavimas

1. Prijunkite šoninės pailgos LED lemputės elektros jungti.
2. Pritvirtinkite šoninę pailgą LED lemputę i jai skirtą vietą skyrelio sienelėje (užfik-suokite kabliukus).
   Soniné pailga LED lemputė sumontuota.
