Produkttype	Delvis klimaanlegg (veggmontert innendørsenhet + utendørsenhet)
Modell	SC 5232
Merke	Qlima
Strømforsyning	220-240 V~ / 50 Hz, enfase
Nødvendig effektbryter	16 A (treg sikring eller miniatyrbryter)
Størrelse på strømledning	2,5 mm² (H07RN-F type for forbindelseskabel)
Kjølemiddel	Fluorholdig gass (F-gass kompatibel), muligens R32 eller R290
Maksimal lengde på kjølemiddelrør	4 m (forhåndsfylte hurtigkoblingsrør)
Innendørsenhetsdimensjoner (omtrent)	800 mm (B) x 280 mm (H) x 200 mm (D)
Utendørsenhetsdimensjoner (omtrent)	700 mm (B) x 550 mm (H) x 250 mm (D)
Vekt (innendørsenhet, omtrent)	10 kg
Vekt (utendørsenhet, omtrent)	25 kg
Driftsmoduser	Kjøling, oppvarming, avfukting, vifte
Kontroll	Fjernkontroll, trådløs smartenhet (Wi-Fi valgfritt)
Filtertype	Funksjonsfilter (vaskbart)
Drenering	Kondensavløpsslange (tyngdekraftavløp)
Installasjonskrav	Må installeres av sertifisert personell; følg lokale forskrifter
Sikkerhetsfunksjoner	Jordfeilbryter nødvendig; jording obligatorisk; overopphetingsbeskyttelse
Garanti	4 år (i henhold til manualens omslag)
Medfølgende tilbehør	Monteringsplate, ankere, skruer, tetning, avløpskobling, rørsett, fjernkontroll, trådløs smartenhet

Ofte stilte spørsmål - SC 5232 QLIMA

Hva bør jeg gjøre før jeg installerer Qlima SC 5232 klimaanlegget?

Les installasjonsmanualen fullstendig. Sørg for at du har de riktige verktøyene: fastnøkler (19 mm, 22/24 mm, 24/27 mm), 5 mm unbrakonøkkel, stjerneskrutrekker og lekkasjedeteksjonsspray. Kontroller at veggen kan bære enheten og at strømforsyningen samsvarer med spesifikasjonene (220-240 V~, 16 A krets). Bare sertifiserte installatører bør håndtere kjølemiddelkoblinger.

Hvordan kobler jeg kjølemiddelrørene mellom innendørs- og utendørsenhetene?

Juster hurtigkoblingene merket A/B/C/D. Sørg for at tetningshettene fjernes rett før tilkobling. Stram mutterne for hånd, bruk deretter riktig nøkkel for å trekke til spesifikasjonen (f.eks. 18-20 lbf·ft for 9,5 mm rør). Ikke stram for hardt. Sjekk for lekkasjer med såpeløsning etter tilkobling.

Hva er maksimal avstand mellom innendørs- og utendørsenhetene?

Maksimal rørlengde er 4 meter. Det medfølgende kjølemiddelrørsettet er forhåndsfylt til denne lengden. Lengre strekk er ikke tillatt da de kan forårsake ytelsesproblemer og krever ekstra kjølemiddel.

Hvordan setter jeg opp avløpsslangen for innendørsenheten?

Koble den medfølgende kondensavløpsslangen til nippelen på innendørsenheten. Sørg for at slangen går kontinuerlig nedover uten knekker eller stigninger. Ikke senk enden i vann. Slangen bør føres under kjølemiddelrørene for å forhindre overløp.

Kan jeg installere utendørsenheten på en balkong eller tak?

Ja, men sørg for at stedet er stivt nok til å bære vekten og minimere vibrasjoner. Hold klaringer: minst 30 cm bak og til venstre, 200 cm foran, og 60 cm på koblingssiden (høyre). Beskytt mot sterk vind ved å plassere enheten på langs langs veggen eller bruke en skjerm.

Hvilke elektriske tilkoblinger er nødvendige?

Bruk en dedikert krets med en 16 A treg sikring eller miniatyrbryter og en jordfeilbryter. Strømledningen må være H07RN-F 2,5 mm². For innendørs-utendørs tilkobling, bruk den medfølgende 4,5 m kabelen med hurtigkoblinger. Jordledningen må kobles til metallterminalplaten.

Hvordan rengjør eller vedlikeholder jeg klimaanlegget?

Rengjør funksjonsfilteret hver 2. uke ved å vaske med vann og mildt vaskemiddel. La det tørke helt før det settes inn igjen. Tørk innendørsenheten med en myk fuktig klut. Ikke bruk løsemidler. Årlig profesjonell inspeksjon anbefales for kjølemiddel og elektriske komponenter.

Hva bør jeg gjøre hvis klimaanlegget ikke kjøler ordentlig?

Først, kontroller at filteret er rent og at utendørsenheten har god luftstrøm. Sørg for at innstilt temperatur er lavere enn romtemperaturen. Hvis problemet vedvarer, sjekk for kjølemiddellekkasjer ved å bruke såpeløsning på alle koblinger. Lekkasjer må repareres av en sertifisert tekniker.

Er det trygt å bruke enheten uten frontpanel eller servicepanel?

Nei. Dekselet for elektriske deler på innendørsenheten og servicepanelet på utendørsenheten må være sikkert festet. Bruk uten dem kan forårsake brann eller elektrisk støt på grunn av støv eller vanninntrengning.

Hvordan tester jeg enheten etter installasjon?

Etter å ha fullført installasjon og lekkasjekontroller, koble til strømmen (eller koble til direkte forsyning). Start enheten i kjølemodus og la den gå i minst 30 minutter. Kontroller at avløpsvannet renner fritt og at det ikke er uvanlige lyder eller vibrasjoner. Kontroller alle funksjoner: kjøling, oppvarming (hvis aktuelt), viftehastighet og fjernkontroll.

BRUKSANVISNING SC 5232 QLIMA

6.2 Boring af rør, kondensvandslange og kabelføring.

Model Strømtilførsel		Nominal indgangsstrøm (kontakt/sikring)	Strømledningens størrelse
≤ 3,5 kW 230 V~, 50 Hz 16 A 2,5 mm			^2
> 3,5 kW 230 V~, 50 Hz 16A langsom 2,5 mm			^2

BEMÄRK!

Installer kun denne enheten når den er i samsvar med gjeldende lokale/nasjonale lover, forskrifter og standarder. Dette klimaanlegget er beregnet på å brukes som en vinkjøler i et bolighus og er bare egnet for bruk på tørre steder, i normale husholdningsforhold, innendørs i stue, kjøkken og garasje. Kontroller nettspenningen og frekvensen. Denne enheten er kun egnet for jordede kontakter, tilkoblingsspenning 220-240 V\~ / 50 Hz. Modell SC42xx, SC52xx & SCJAxx19 må kobles direkte til forsyningskilden.

Denne monteringshåndboken er beregnet for bruk av personer som har tilstrekkelig bakgrunn av elektrisk, elektronisk, kuldeteknisk og mekanisk erfaring. Ethvert forsøk på å installere eller reparere apparatet kan føre til personskade og skade på eiendom. Produsenten eller selgeren kan ikke være ansvarlig for tolkningen av denne informasjonen, og kan heller ikke påta seg noe ansvar i forbindelse med bruken.

Informasjonen, spesifikasjonene og parameteren kan endres på grunn av tekniske endringer eller forbedringer uten forvarsel. De nøyaktige spesifikasjonene er presentert på merkeskiltet.

• Les denne installasjonsmanualen i sin helhet før du installerer produktet.
• Hvis strømledningen er skadet, skal arbeidet med å bytte denne kun utføres av autorisert personell.
• Installasjonsarbeid må utføres i samsvar med alle europeiske, nasjonale og/eller lokale retningslinjer og standarder og må kun utføres av autorisert personell. Garantien er ugyldig for skader forårsaket av uforsiktighet eller av handlinger som avviker fra instruksene i denne bruksanvisningen.
• Sørg alltid for at du har de riktige sikkerhetsbeskyttelsene som beskyttelsesbriller, hansker, støvmaske, ørevern etc.

Internet:

For enkelhets skyld kan du laste ned den nyeste versjonen av bruker-, installasjons- og/eller servicehåndbo- ken på www.qlima.com

ADVARSEL!

IKKE INSTALLER MED MINDRE DU ER SERTIFISERT:

• Dette rørsettet inneholder fluorholdige gasser som dekkes av den europeiske F-gassforskriften, og må derfor kun håndteres av kvalifiserte installatører. Garantien vil bli ugyldig dersom det gjøres uautoriserte installasjoner, service, reparasjoner eller modifikasjoner til installasjonen.
• Dette veggmonterte delte klimaanlegget inneholder fluorholdige gasser som dekkes av den europeiske F-gassreguleringen og kan derfor kun betjenes av kvalifiserte installatører. Plasseringen og festingen av disse enhetene er ikke dekket av denne forskriften og kan derfor utføres av en egnet person.

Ikke fjern og/eller monter enheten selv med mindre du har tilstrekkelig elektrisk, elektronisk, kjøleteknisk, mekanisk erfaring og autorisasjon.

• Feil installasjon kan forårsake vannlekkasje, elektrisk støt, kjølemiddellekkasje eller brann. Kontakt en autorisert forhandler eller spesialisert luftkondisjoneringsingeniør for installasjonsarbeidet. Vær oppmerksom på feil som skyldes feil installasjon, dekkes ikke av garantien.
• Enheten må installeres på et lett tilgjengelig område. Eventuelle ekstrakostnader som kreves for å leie spesialutstyr for å betjene enheten, vil være kundens ansvar

INNHOLD

1. Forholdsregler for sikkerhet
2. Gjenstander som er pakket med enheten
   2.1 Gjenstander som er pakket med enheten (for SC42xx- og SC52xx- og SCJAxx19-modeller)
3. Aktiviteter for å installere klimaanlegget for SC42xx og SC52xx og SCJAxx19 modellene.
4. Bestemme plasseringen av inne- og utedel.
5. Muligheter for å installere rørene fra innedel til utedel.
6. Monteringsplaten monteres og rørledningen gjennomføres.
   6.1 Montering av monteringsplaten på innedelen.
   6.2 Boring av rør, kondenseringsslange og kabelgjennomføring.
7. Koble til kjølemiddelrørene.
   7.1 Tilkobling og frakobling av kjølemiddelrørene til modellene SC42xx, SC52xx og SCJAxx19.
8. Tilkobling av kondensavløpsslangen
   8.1 Koble kondensavløpsslangen til innedelen.
   8.2 Montering av dreneringskobling
9. Elektrisk arbeid.
10. Koble til de elektriske kablene.
    10.1 Koble de elektriske kablene til utedelen.
    10.2 Kabelforbindelsen mellom innendørsenhet og utendørsenhet.
    10.3 Kobling av elektriske kabler for innedelen.
11. Kontroller kjølesystemet for lekkasje
12. Prøvekjøring etter installasjon.

1. FORHOLDSREGLER FOR SIKKERHET

Følgende bør alltid observeres for sikkerheten:

• Husk å lese følgende ADVARSEL før du installerer klimaanlegget.
• Sørg for å følge de forsiktighetsreglene som er oppgitt her, da de inneholder viktige punkter knyttet til sikkerhet.
• Etter å ha lest denne instruksjonen, sørg for å holde den sammen med håndboken på et praktisk sted for fremtidig referanse.

Klimaanlegget inneholder et kjølemiddel og kan klassifiseres som utstyr under trykk. Derfor må det alltid brukes en autorisert klimaanleggs-ingeniør for installasjon og vedlikehold av klimaanlegget.

Klimaanlegget må inspiseres og betjenes på en årlig basis av en autorisert klimaingeniør.

Spesifikasjonene til sikringen er trykt på kretskortet, for eksempel:

T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC, etc.

BEMERK: For enhetene med kjølemiddel R32 eller R290 kan bare den eksplosjonssikre keramiske sikringen brukes.

ADVARSEL

- Feil installasjon kan forårsake skade på grunn av brann, elektrisk støt, at delen faller ned eller lekkasje av vann. Rådfør deg med din forhandler som du kjøpte enheten fra eller en autorisert installatør.

Monter enheten sikkert på et sted som kan bære enhetenes vekt.

- Når den er installert på et sted med utilstrekkelig bæreevne, kan enheten falle og forårsake personskade.

Bruk de angitte elektriske ledningene for å koble inne- og utedelene forsvarlig og feste ledningene godt til koblingsklemmene, slik at ledningens belastning ikke påføres seksjonene.

- Feil tilkobling og feste kan forårsake brann.

Pass på at du bruker de angitte eller spesifiserte delene for installasjonsarbeidet.

- Bruken av defekte deler kan forårsake personskade på grunn av brann, elektrisk støt, enheten faller ned, etc.

Utfør installasjonen sikkert i henhold til installasjonsinstruksjonen.

- Feil installasjon kan forårsake personskade på grunn av brann, elektrisk støt, at delen faller ned eller lekkasje av vann.

Utfør elektrisk arbeid i henhold til installasjonshåndboken og vær sikker på å bruke en egen krets.

- Hvis kapasiteten til strømkretsen er utilstrekkelig eller det er ufullstendig elektrisk arbeid, kan det føre til brann eller elektrisk støt.

Kontroller at kjølemiddelgassen ikke lekker under installasjon eller etter at installasjonen er fullført.

- Lekkende kjølemiddel er skadelig for miljøet og kan forårsake global oppvarming.

Fest det dekselet over det elektriske til innedelen og betjeningspanelet til utedelen sikkert.

- Hvis dekselet til den elektriske delen er tatt av på innedelen og/eller betjeningspanelet på utedelen ikke er festet sikkert, kan det føre til brann eller elektrisk støt på grunn av støv, vann etc.

ADVARSLER

Utfør drenering / rørarbeidet i henhold til installasjonsinstruksjonen.

- Hvis det er feil i drenerings-/rørarbeidet, kan det lekke vann fra enheten og husholdningsvarer kan bli våte og skadet.

2. GJENSTANDER SOM ER PAKKET MED ENHETEN

2.1 GJENSTANDER SOM ER PAKKET MED ENHETEN (FOR SC42XX-OG SC52XX-OG SCJAXX19-MODELLER)

Nummer Navn på tilbehør Antall
1 Monteringsplate 1
2 Klipsanker 5
3 Selvgjengende skruer ‘A’ ST 3.9x25 5
4 Tetning 1
5 Dreneringskobling		1
6 Koble til røropplegg		1
7 Fjernkontroll		1
8 Selvgjengende skruer ‘B’ ST 2.9x10		2
9 Fjernkontrollholder 1
10	Trådløst smartsett	1

BEMERK!

Bortsett fra de angitte delene ovenfor, må de øvrige delene som trengs under installasjonen kjøpes separat av kjøperen til klimaanlegget.

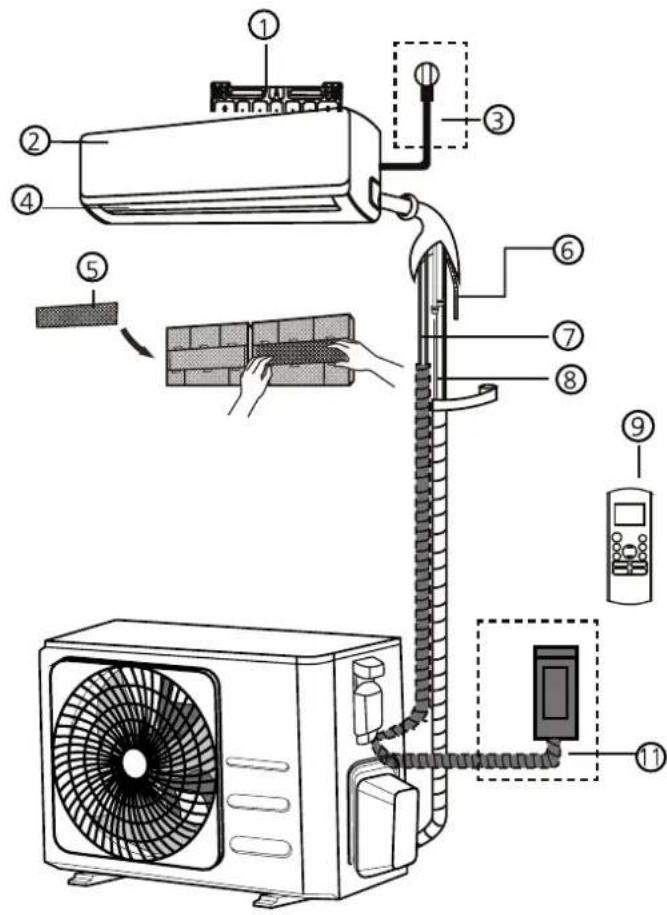

Denne illustrasjonen er kun forklaring og indikasjon. Illustrasjonen kan være forskjellig fra klimaanlegget du kjøpte.

3. AKTIVITETER FOR Å INSTALLERE KLIMAANLEGGET

a. Bestem hvor du skal plassere inne- og utedelen. Se kapittel 5 og 6.

FORSIKTIGHET

• Vurder hvor kondensvannet dreneres til.
• Avstanden mellom inne- og utedelen kan være maks. 4 m (rørets lengde).

b. Monter monteringsplaten for innedelen. Se kapittel 7.1.
c. Bor et hull ut til at rørene kan mates gjennom. Se kapittel 7.2.

Bøying av kjølemiddelrør på baksiden av enheten må gjøres med forsiktighet! Rørledningen består av kobber. Når den uthevede delen bøyes mer enn 1 gang, vil kobberet begynne å sprekke på grunn av en fysisk prosess. Sprekkdannelse kan forårsake lekkasje av kjølemiddellekkasje og dekkes ikke av garantien.

Kondensslangen kan lettere festes ved å trekke bunnen av innedelen ca. 5 cm fra veggen og sette noe midlertidig mellom den og veggen slik at åpningen forblir åpen. Se figur 3.

f. Klikk nå på de nederste krokene til innedelen på monteringsplaten.
g. Plasser utedelen, se kapittel 5.2
h. Koble hurtigkoblingen til koblingen på uedelen. Koble deretter strømkabelen med jordledningen til inne- og utedelen. Se kapittel 8.
i. Sjekk klimaanlegget for kjølemiddellekkasje. Se kapittel 13.
j. Kontroller at klimaanlegget er riktig installert.
k. Koble støpselet til strømforsyningen og kontroller at klimaanlegget fungerer som det skal. Se kapittel 11.1.

4. BESTEMME PLASSERINGEN AV INNE- OG UTEDEL.

4.1 Bestemme plasseringen av innedel.

• Utsett ikke innedelen for å varme eller dampe.
• Velg et sted der det ikke er noen hindringer foran eller rundt enheten.
• Forsikre deg om at kondensavløpet lett kan legges med kontinuerlig fall.
• Må ikke monteres nær en døråpning.
  • Pass på at plassen til sidene av enheten er mer enn 12 cm.
• Bruk en ledningsdetektor til å oppdage ledninger og/eller elektriske kabler å lokalisere tapper for å hindre unødvendig skade på veggen.
• ∅verst på innedelen skal installeres på veggen i en høyde på 2,3 meter eller mer fra gulvet.
• Innedelen skal installeres og gir en minimumsavstand på 15 cm fra taket.
  • Sørg for å vatre innedelen.
• Når du skal bestemme plasseringen av innedelen, må du ta hensyn til de mulige plasseringene av utedelen. Inne- og utedel må kobles sammen med rør og kabler.

4.2 Bestemme plasseringen av utedelen.

- Installer utedelen på et fast underlag for å hindre økt støynivå og vibrasjoner.

BEMERK

Utedelen produserer lyd når den brukes, dette kan forstyrre lokal lovgivning. Det er brukerens ansvar å kontrollere og sørge for at utstyret er i full overensstemmelse med lokal lovgivning.

• Bestem luftutlopets retning hvor der avkastluften ikke er blokkert.
  • Ta hensyn til klimaanleggets vekt.
• Hvis det bygges soltak over enheten for å unngå direkte sollys eller regn, vær forsiktig slik at varmestrålingen fra kondensatoren ikke blir hindret.

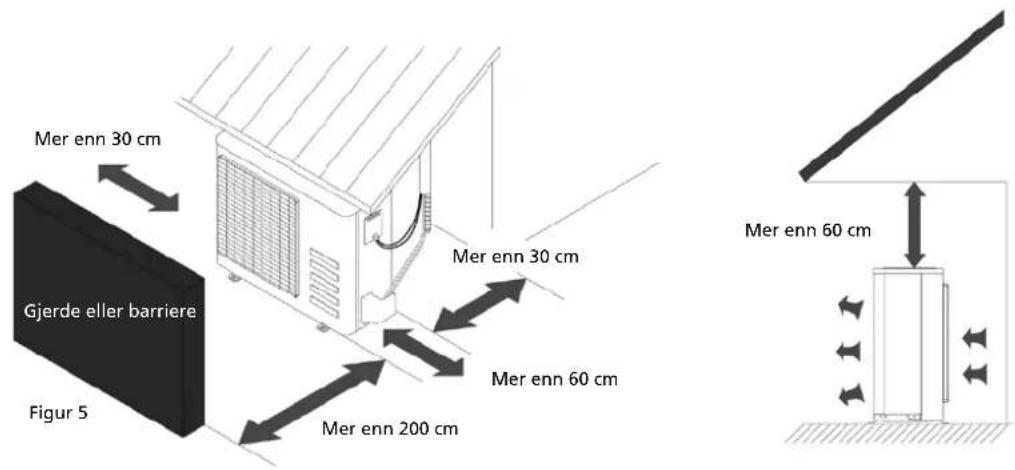

• Sørg for at klaring rundt baksiden av enheten er mer enn 30 cm og venstre side er mer enn 30 cm. Forsiden av enheten skal ha mer enn 200 cm klaring og tilkoblingssiden (høyre side) skal ha mer enn 60 cm klaring. Se illustrasjon 5.
  • Sørg for å vatre utedelen.

• Når du bestemmer plasseringen av utedelen, ta hensyn til den mulige plasseringen av innedelen. Inne- og utedeler må kobles sammen med rør og kabler.
• Ikke plasser dyr og planter eller andre hindringer i området til luftinntaket eller utløpet.
• Plasser alltid klimaanlegget på et lett tilgjengelig sted.
• Konsulter og følg lokal lovgivning om montering og installasjon av klimaanlegg.
• I tilfelle monteringsstedet er utsatt for sterk vind som en sjøside, sørg for at viften fungerer riktig ved å sette enheten på langs langs veggen eller bruk en støv- eller skjermplate. Se illustrasjon 6.

Figur 6

• Hvis utedelen er installert på en takkonstruksjon eller yttervegg, kan det føre til plagsom støy og vibrasjoner.
• Kontroller at utedelen kan festes til en stabil understruktur.

OBS

Hvis det er nødvendig å suspendere installasjonen, bør installasjonsbraketten være i overensstemmelse med alle tekniske

krav. Installasjonsveggen skal ha nok bæreevne eller må forsterkes.

Sammenkoblingen mellom brakett og vegg, brakett og klimaanlegget skal være fast, stabil og pålitelig.

I tvilstilfeller eller usikkerhet forsøker du ikke å installere enheten, men får bæreevnen vurdert og konstruert av en dyktig ingeniør.

5. MULIGHETER FOR Å INSTALLERE R∅RENE FRA INNEDEL TIL UTEDEL.

MERKNAD OM R∅RVINKEL

Kjølemiddelrør kan gå ut av innedelen fra to forskjellige vinkler

• Venstre side
• Høyre bakside

Bruk en rørdetektor til å oppdage elektriske ledninger og rør i veggen før du borer de nødvendige hullene for å unngå unødvendig skade på veggen eller farlige situasjoner.

a. Fest monteringsplaten ① horisontalt på bærende deler av veggen med mellomrom rundt monteringsplaten. Se figur 8.
b. Dersom veggen er laget av murstein, betong eller lignende, bor åtte (8) 5 mm hull i veggen. Sett inn klipsankeret ② for passende monteringsskruer ③.
c. Monter monteringsplaten ① på veggen med åtte (8) type "A"-skruer ③.

BEMERKE

Monter monteringsplaten og bor hullene i veggen som svarer til veggmaterialet og monteringspunktene på monteringsplaten (dimensjoner er i "mm" med mindre annet er angitt).

6.2 Boring av rør, kondenseringsslange og kabelgjennomføring.

a. Bestem hullene i henhold til diagrammet som er beskrevet i figur 9. Bor et (1) hull som skråner litt nedover til utedelen, slik at vann ikke kommer inn (fig. 10).
b. Bruk alltid veggrør når du borer metallgitter, metallplate eller lignende.

Figur 10

7.1 Koble til og koble fra kjølemiddelrørene

N∅DVENDIGE VERKT∅Y

- Du vil trenge følgende verktøy for å utføre dette installasjonsarbeidet riktig:

1x fastnøkkel, 19 mm
1x fastnøkkel, 22 mm / 24 mm
1x fastnøkkel, 24 mm / 27mm
1x unbrakonøkkel, 5 mm
1x stjerneskrutrekker

1x lekkasjedeteksjonsspray eller alternativt såpevann (vann / vaskemiddelblanding)

VIKTIG INFORMASJON

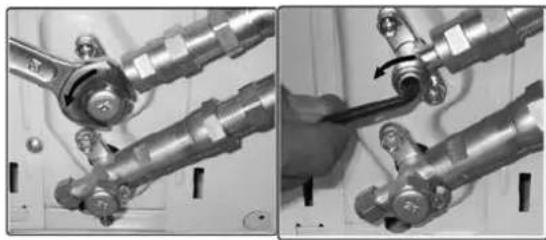

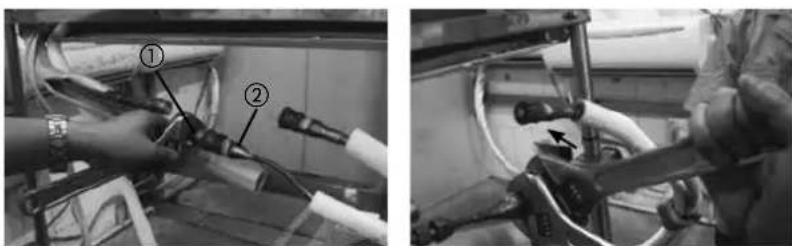

• Følg de detaljerte instruksjonene for tilkobling av kjølemiddelrørene til innedelen og utedelen. Vi kan bare gi en garanti hvis rørene er riktig installert som beskrevet i instruksjonene.

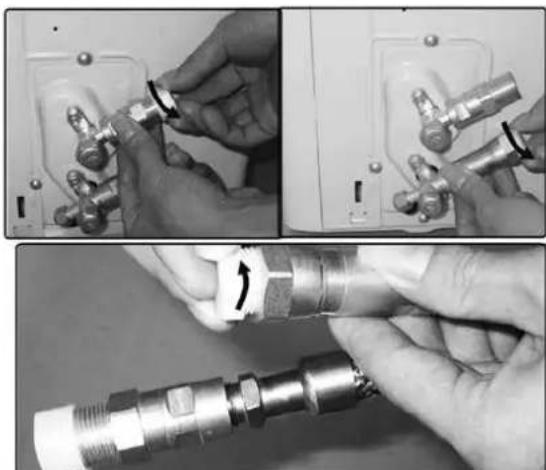

• Ikke fjern forseglingshettene og stopperne inntil umiddelbart før du installerer rørene.
• For å unngå lekkasjer, kontroller at hurtigkobling-skruekoblingene er helt fri for smuss. Fuktighet eller fremmedlegemer vil påvirke funksjonen til hurtigkoblingene, noe som medfører fare for kjølemiddellekkasje (ikke omfattet av garantien).
• Bare installer kjølemiddelrørene utendørs i tørt vær.
• Kjølemiddelrørene må ikke installeres og deretter pusses over.
• Sørg for at kjølemediet aldri får lekke ut i miljøet. Feilaktig håndtering av kjølemiddel kan være helseskadelig. Bruk alltid arbeidshansker og vernebriller ved håndtering av kjølemiddel.
• Ikke røyk under installasjonsarbeidet. Utstyret må aldri brukes uten at kjølemiddelrørene er koblet til, ellers vil utstyret bli umiddelbart skadet.
• Skrueforbindelsene kan kun strammes ved hjelp av den riktige fastnøkkelen.

BEMERK

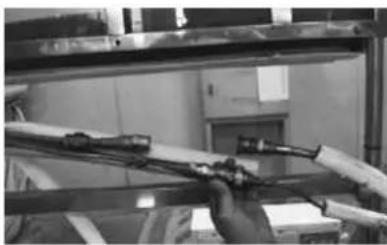

For å skille mellom koblingene som skal kobles til innedelen og utedelen, er kjølemiddelrørets koblinger merket "A", "B", "C" og "D". Kontroller at merkene på koblingene er de samme til inne og ute henholdsvis under tilkobling.

- Husk at hvis de strammes med for lite dreiemoment, vil de lekke, men hvis de strammes med for mye dreiemoment, kan skrueforbindelsene skades. Hvis du ikke er sikker på å koble til kjølemedieforbindelsene selv, er det viktig at du kontakter kundeserviceteamet eller en kjølemontør.

Viktig! EQ-ventilene er kun laget for engangsinstallasjon. Tetning kan ikke garanteres hvis de monteres mer enn én gang. Dette vil også gjøre garantien ugyldig.

1. Ikke fjern plastforseglingene fra innedelen og riktig kjølemiddelrør inntil umiddelbart før du kobler dem til.
2. Juster kjølemiddelrørene riktig, sørg for at dimensjonene til det tilkoblede kjølemiddelrøret er det samme. Plasser skruekontakten på kjølemiddelrørene kun på gjengene på innedelen og stram de første gjengene for hånd.

VIKTIG: Før du fortsetter, er det viktig at du leser følgende instruksjoner nøye.

1. Hold punktene merket ① ved hjelp av en fastnøkkel, og skru på mutterne bare ved punktene merket ② ved hjelp av en fastnøkkel (Velg den passende fastnøkkelen i henhold til koblingens dimensjoner).

1. Forsikre deg om at skruekoblingene ikke skiller seg når du strammer dem og arbeid raskt.

VIKTIG: Siden koblingen fungerer med gjengeringer, kan det lekke hvis du kobler av og på igjen rørene. Dette vil også gjøre garantien ugyldig.

1. Når du er ferdig med tilkoblingen, bruker du tape til å binde kjølemiddelrøret og tilkoblingskabelen sammen.

1. Etter at du har koblet til paret av hurtigkoblingene, må du passere avløpsrøret og kjølemiddelrøret gjennom vegghullet.

BEMERK: Hurtigkoblingelene må plasseres utenfor rommet. Bruk vegghullsmuffe, hette og neopren for å tette vegghullet.

1. For å forhindre at hurtigkontaktdelene blir eksponert for luft, skal det brukes lyddempingsputer under installasjonen.

1. Fest hurtigkoblingene med lyddempingsputer, pakk putene tett sammen.

1. Fest deretter koblingene med det svarte isolasjonsmaterialet, for den mest utsatte delen, bruk det hvite isolasjonsmaterialet (følger med i Tilbehør-boksen) for å pakke det helt.

1. Til slutt bruker du tapen til å vikle kjølemiddelrøret og tilkoblingskabelen sammen.

MERKNAD OM R∅RVINKEL

Kjølemiddelrør kan gå ut fra innendørsenheten fra Venstre-bakside (når du er vendt mot baksiden av enheten).

FORSIKTIGHET

Kobling av kjølemiddelrøret til utedelen

FORSIKTIGHET: For din sikkerhet, bruk alltid vernebriller og arbeidshansker når du kobler sammen rørene.

BEMERK: For å skille mellom koblingene som skal kobles til innedelen og utedelen, er kjølemiddelrørets koblinger merket "A", "B", "C" og "D". Kontroller at merkene på koblingen er de samme til inne og ute henholdsvis under tilkobling.

1. Fjern først vannbrettet på utedelen.

1. Ikke fjern plastforseglingene fra utedelen og de tilhørende kjølemiddelrørene inntil umiddelbart før du kobler dem sammen.

1. Juster kjølemiddelrørene riktig slik at de er på linje ventilene og ikke er under spenn. Plasser skrue- kontakten på kjølemiddelrørene kun på gjengene på utedelen og stram de første gjengene for hånd. BEMERK: Kjølemiddelrørene må kobles til ventilene på utedelen med så lite spenn som mulig.

VIKTIG: Før du fortsetter, er det viktig at du leser følgende instruksjoner nøye.

1. Trekk nå til den nedre skruen først og deretter den øvre skruekoblingen med fastnøkkelen. Hold punktene merket ① ved hjelp av en fastnøkkel, og skru på mutterne bare ved punktene merket ② ved hjelp av en fastnøkkel (Velg den passende fastnøkkelen i henhold til koblingens dimensjoner).

- Forsikre deg om at skruekoblingene ikke skiller seg når du strammer dem og arbeid raskt. Se neste side for riktig moment.

VIKTIG: Siden koblingen fungerer med gjengeringer, kan det lekke hvis du kobler av og på igjen rørene. Dette vil også gjøre garantien ugyldig.

Etter at trinn 1 - 4 er fullført, kontroller at alle tilkoblingene er forseglet riktig ved hjelp av lekkasjede- teksjonspray eller såpevann. Hvis det oppstår noen bobler, har systemet en lekkasje og skruekontaktene må trekkes til ved hjelp av en fastnøkkel.

1. Ta av dekselet på den øvre ventilen ved hjelp av en 19 mm fastnøkkel. Åpne ventilen ved å dreie den mot urviseren så langt det går med en 5 mm unbrakonøkkel. Ventilen er nå åpen. Hvis ventilen ikke åpnes fullt, kan systemet ikke fungere riktig og bli skadet. Skru dekselet tilbake på den øvre ventilen og stram det godt for å sikre at det er ordentlig forseglet.

1. Ta av dekselet på den nedre ventilen ved hjelp av en 19 mm fastnøkkel. Åpne ventilen ved å dreie den mot urviseren så langt det går med en 5 mm unbrakonøkkel. Ventilen er nå åpen. Hvis ventilen ikke åpnes fullt, kan systemet ikke fungere riktig og bli skadet. Skru dekselet tilbake på den nedre ventilen og stram det godt for å sikre at det er ordentlig forseglet.

Viktig! Den koniske ringen på ventilen har en viktig tetningsfunksjon sammen med tetningssetet i hettene. Sørg for at du ikke skader konusen og at du holder hetten fri for smuss og støv.

1. Etter at trinn 1 - 6 er fullført, kontroller at alle tilkoblingene er forseglet riktig ved hjelp av lekkasje-deteksjonspray eller såpevann. Hvis det oppstår noen bobler, har systemet en lekkasje og skruekontaktene må trekkes til ved hjelp av en fastnøkkel.

2. Start utstyret slik at driftstrykket bygges opp. Kontroller alle koblingene igjen for tegn på lekkasjer

a) under kjølemodus
b) i oppvarmingsmodus.

Hvis det oppstår noen bobler, har systemet en lekkasje og skruekontaktene må trekkes til ved hjelp av en fastnøkkel.

N

8. TILKOBLING AV KONDENSAVL∅PSSLANGEN

8.1 Koble kondensavløpsslangen til innedelen.

Koble den medfølgende kondensavløpsslangen til innedelen ved å skyve slangen over slangenippelen på innedelen. Sørg for at kondensavløpsslangen alltid løper nedover og ikke heng enden i vann. Se figur 15.

Kjør alltid kondensavløpsslangen under kjølevæsken for å forhindre at kondensbrettet flyter over.

FORSIKTIGHET

• Pass på at dreneringsslangen ligger på det laveste siden av bunten. Om den plasseres på oversiden kan det føre til at dreneringspannen renner over i enheten.
• Legg avløpsslangen med fall nedover over hele lengden for å tømme det kondensvannet jevnt.

Ikke legg enden av dreneringsslangen i vann.

8.2 Montering av dreneringskobling

Monter tetningen i dreneringsbøylen, og sett deretter dreneringsleddet inn i bunnpannehullet i bunnen av utedelen, drei 90° for å montere dem forsvarlig. Koble avløpsleddet med en forlengelsesslange (ikke inkludert). På denne måten kan kondensvann som produseres under oppvarmingstilstanden til klimaanlegget, dreneres. Se figur 16.

Figur 16

9. ELEKTRISK ARBEID

• Koble klimaanlegget til en separat gruppe. Kontroller at denne gruppen har riktig sikring
• Se følgende tabell.
• Strømspenningen som leveres, bør ligge i området 95% \~ 105% av nominell spenning på merkeskiltet.
• Strømforsyningen må ha en jordfeilbryter installert.
• Sørg for at klimaanlegget er godt jordet.
• Koble ledningene i henhold til det vedlagte elektriske tilkoblingsskjemaet som er plassert på utedelens panel. Se kapittel 11.
• Alle ledninger må være i samsvar med lokale og nasjonale standarder og regler for elektrisitet og installeres av kvalifiserte og kompetente elektrikere.

Modell Strømforsyning	Inngang nominell strøm (Bryter / Sikring)	Strømledning
≤ 3,5 kW 230 V , 50 Hz 16 A 2,5 mm		^2
>3,5 kW 230 V , 50 Hz 16A treg 2,5 mm		^2

BEMERK!

Tilførselsspenningen skal være i samsvar med nominell spenning på klimaanlegget.

10. KOBLE TIL DE ELEKTRISKE KABLENE.

10.1 Koble de elektriske kablene til utedelen.

a. 4,5 meter kabel for elektrisk tilkobling mellom innedelen og utedelen leveres med pakken og er inkludert i kjølemiddelrørhylsen (innedelen).
b. Den elektriske kabelen er utstyrt med en elektrisk hurtigkontakt.
c. Utedelen er også utstyrt med elektrisk hurtigkontakt.
d. Fjern kontrolldekselet fra utedelen ved å løsne skruen.

e. Klikk på kontakten på innedelen i kontakten på utedelen og fest kabelen til klemblokken med kabel-klemmen montert på den.

For modeller med en kapasitet >4,5 kW, kobler du strømforsyningskabelen direkte til strømkilden. Ikke bruk støpsel og stikkontakt, da høy strøm kan skade både pluggens og stikkontaktens kontakter og til og med forårsake brann.

10.2 Kabelforbindelsen mellom innendørsenhet og utendørsenhet.

b. Sett på igjen kabeldekselet på siden av enheten, og skru det på plass.

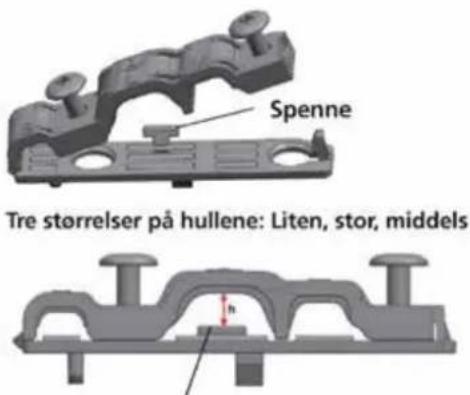

BEMERK: Hvis kabelklemmen ser slik ut, vennligst velg riktig hull i henhold til kabelens diameter.

Når kabelen er ikke er festet godt nok, bruker du spennen for å støtte den opp, slik at den kan klemmes fast.

10.3 Kobling av elektriske kabler for innedelen.

a. Koble kabelen til innedelen
b. Inne-/utedelens tilkoblingskabel skal være H07RN-F type, 2,5 mm².
c. Slik monterer du kabelen til innedelen: Åpne frontpanelet og dekselplaten til koblingsklemmen på høyre side av innedelen. Figur 19.

d. Kabelen kan føres gjennom fra baksiden av innedelen til koblingsklemmen.
e. Koble de elektriske ledningene til koblingsklemmen, for riktig plassering.

VÆR FORSIKTIG

For modeller med en kapasitet >4,5 kW, kobler du strømforsyningskabelen direkte til strømkilden. Ikke bruk støpsel og stikkontakt, da høy strøm kan skade både pluggens og stikkontaktens kontakter og til og med forårsake brann.

11. KONTROLLER FOR KJ∅LEVÆSKELEKKASJE

VÆR FORSIKTIG

Vakuumering av kjølemiddelrøret og innedelen til klimaanlegget må utføres i samsvar med gjeldende nasjonale forskrifter. Testen for kjølemiddellekkasje av kjølemiddelør og innedelen må kun utføres av en sertifisert montør.

MULIGHETER FOR LEKKASJE KONTROLLER KLIMAANLEGG

• Metode med såpevann: Påfør såpevann eller et flytende, nøytralt rengjøringsmiddel på innedelens forbindelser og utedelens forbindelser med en myk børste for å se etter lekkasje på koplingspunk-tene på rørledningen. Hvis det kommer bobler, betyr det at rørene har lekkasje.
• Dedikert spesiell lekkasjedetektor: Bruk en lekkasjedetektor for å se etter lekkasje.

12. PR∅VEKJ∅RING ETTER INSTALLASJON

Utfør prøvekjøring etter å ha fullført elektrisk sikkerhetskontroll og kontroll av gasslekkasje.

Prøvekjøringstiden skal vare mer enn 30 minutter.

Sjekk om alle funksjonene fungerer riktig under prøvekjøring. Kontroller spesielt om dreneringen av inne- delen er tilstrekkelig eller ikke.

WAŻNA INFORMACJA:
