SC 5232 - Ilmastointilaite QLIMA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Split-järjestelmän ilmastointilaite (seinäasennettava sisäyksikkö + ulkoyksikkö)
Malli	SC 5232
Merkki	Qlima
Virtalähde	220-240 V~ / 50 Hz, yksivaiheinen
Tarvittava sulake	16 A (hidas sulake tai johdonsuojakatkaisija)
Virtajohdon koko	2,5 mm² (H07RN-F-tyyppi liitäntäjohdolle)
Kylmäaine	Fluorattu kaasu (F-kaasudirektiivin mukainen), mahdollisesti R32 tai R290
Kylmäaineputken pituus (max)	4 m (esitäytetyt pikaliitinputket)
Sisäyksikön mitat (noin)	800 mm (L) x 280 mm (K) x 200 mm (S)
Ulkoyksikön mitat (noin)	700 mm (L) x 550 mm (K) x 250 mm (S)
Paino (sisäyksikkö, noin)	10 kg
Paino (ulkoyksikkö, noin)	25 kg
Käyttötilat	Jäähdytys, lämmitys, kuivatus, puhallus
Ohjaus	Kaukosäädin, langaton älypaketti (Wi-Fi valinnainen)
Suodatintyyppi	Toiminnallinen suodatin (pestävä)
Vesiletku	Lauhteenpoistoletku (painovoimainen tyhjennys)
Asennusvaatimukset	Täytyy asentaa valtuutetun asentajan toimesta; noudata paikallisia määräyksiä
Turvallisuusominaisuudet	Vikavirtasuoja vaaditaan; maadoitus pakollinen; ylikuumenemissuoja
Takuu	4 vuotta (käsikirjan kannen mukaan)
Mukana tulevat tarvikkeet	Asennuslevy, ankkurit, ruuvit, tiiviste, vesiletkun liitäntä, liitäntäputkisarja, kaukosäädin, langaton älypaketti

Usein kysytyt kysymykset - SC 5232 QLIMA

Mitä minun tulee tehdä ennen Qlima SC 5232 -ilmastointilaitteen asentamista?

Lue asennusohje kokonaan. Varmista, että sinulla on oikeat työkalut: lenkkiavaimet (19 mm, 22/24 mm, 24/27 mm), 5 mm kuusiokoloavain, ristipääruuvimeisseli ja vuodonilmaisusuihke. Tarkista, että seinä kestää yksikön painon ja että sähkönsyöttö vastaa arvoja (220-240 V~, 16 A piiri). Vain valtuutetut asentajat saavat käsitellä kylmäaineliitäntöjä.

Miten liitän kylmäaineputket sisä- ja ulkoyksiköiden välille?

Kohdista pikaliittimet, jotka on merkitty A/B/C/D. Varmista, että tiivistyskorkit poistetaan vasta juuri ennen liitäntää. Kiristä mutterit käsin, käytä sitten sopivaa lenkkiavainta kiristysmomentin saavuttamiseksi (esim. 18-20 lbf·ft 9,5 mm putkelle). Älä kiristä liikaa. Tarkista vuodot saippualiuoksella liitännän jälkeen.

Mikä on sallittu enimmäisetäisyys sisä- ja ulkoyksiköiden välillä?

Putken enimmäispituus on 4 metriä. Toimitettu kylmäaineputkisarja on esitäytetty tälle pituudelle. Pidemmät reitit eivät ole sallittuja, koska ne voivat aiheuttaa suorituskykyongelmia ja vaativat lisäkylmäainetta.

Kuinka asennan sisäyksikön vesiletkun?

Liitä mukana tuleva lauhteenpoistoletku sisäyksikön nänniin. Varmista, että letku laskeutuu jatkuvasti alaspäin ilman mutkia tai nousuja. Älä upota päätä veteen. Letku tulee reitittää kylmäaineputkien alle tulvimisen estämiseksi.

Voinko asentaa ulkoyksikön parvekkeelle tai katolle?

Kyllä, mutta varmista, että paikka on riittävän jäykkä kestämään painon ja vähentämään tärinää. Pidä välykset: vähintään 30 cm takana ja vasemmalla, 200 cm edessä ja 60 cm liitännän puolella (oikealla). Suojaa voimakkaalta tuulelta asettamalla yksikkö pituussuuntaisesti seinää vasten tai käyttämällä suojaa.

Mitä sähköliitäntöjä tarvitaan?

Käytä omaa piiriä, jossa on 16 A hidas sulake tai johdonsuojakatkaisija ja vikavirtasuoja. Virtajohdon on oltava H07RN-F 2,5 mm². Sisä- ja ulkoyksikön liitäntään käytä toimitettua 4,5 m kaapelia pikaliittimillä. Maadoitusjohdin on kytkettävä metalliseen liitinlevyyn.

Kuinka puhdistan tai huollan ilmastointilaitetta?

Puhdista toiminnallinen suodatin joka 2. viikko pesemällä vedellä ja miedolla pesuaineella. Anna sen kuivua täysin ennen takaisin asettamista. Pyyhi sisäyksikkö pehmeällä kostealla liinalla. Älä käytä liuottimia. Ammattimainen vuositarkastus suositellaan kylmäaine- ja sähkökomponenteille.

Mitä minun tulee tehdä, jos ilmastointilaite ei jäähdytä kunnolla?

Tarkista ensin, että suodatin on puhdas ja ulkoyksikössä on kunnollinen ilmavirtaus. Varmista, että asetettu lämpötila on alhaisempi kuin huonelämpötila. Jos ongelma jatkuu, tarkista kylmäainevuodot saippualiuoksella kaikista liitoksista. Vuodot on korjattava valtuutetun teknikon toimesta.

Onko turvallista käyttää laitetta ilman etupaneelia tai huoltopaneelia?

Ei. Sisäyksikön sähköosien kansi ja ulkoyksikön huoltopaneeli on oltava tukevasti kiinni. Ilman niitä käyttö voi aiheuttaa tulipalon tai sähköiskun pölyn tai veden pääsyn vuoksi.

Kuinka testaan laitteen asennuksen jälkeen?

Kun asennus ja vuototarkistukset on tehty, kytke virta (tai liitä suora syöttö). Käynnistä laite jäähdytystilassa ja anna sen käydä vähintään 30 minuuttia. Tarkista, että lauhteenpoistovesi virtaa vapaasti eikä epätavallisia ääniä tai tärinää esiinny. Varmista kaikki toiminnot: jäähdytys, lämmitys (jos sovellettavissa), puhallinnopeus ja kaukosäädin.

KÄYTTÖOHJE SC 5232 QLIMA

Asenna laite vain, jos se on paikallisen/kansallisen lainsäädännön, asetusten ja standardien mukainen. Tuote on tarkoitettu käytettäväksi ilmastointilaitteena asuinrakennuksissa ja se sopii käytettäväksi vain kuivissa tiloissa, tavallisissa asuintiloissa, sisällä olohuoneessa, keittiössä ja autotallissa. Tarkista verkkovirta ja taajuus. Tämä yksikkö sopii vain maadoitettuihin pistorasioihin, liitäntäjännite 220–240 V\~ / 50 Hz. Malli SC42xx, SC52xx & SCJAxx19 täytyy liittää suoraan virtalähteeseen.

Tämä asennusohje on tarkoitettu henkilöiden käytettäväksi, joilla on riittävä kokemus sähköalasta, elektroniikasta, kylmäaineista ja mekaniikasta. Yritys asentaa tai korjata laite voi aiheuttaa henkilö- ja omaisuusvahingon. Valmistajaa tai myyjää ei voida pitää vastuussa näiden tietojen tulkinnasta tai he eivät ota vastuuta niiden käyttöön liittyen.

Tietoja, teknisiä määrityksiä ja parametreja voidaan muuttaa teknisten muokkausten tai parannusten vuoksi ilman etukäteisilmoitusta. Täsmälliset tekniset tiedot on esitetty laitekilvessä.

• Lue nämä asennusohjeet kokonaan ennen tuotteen asennusta.
• Jos virtajohto vahingoittuu, vain valtuutettu henkilöstö saa vaihtaa sen.
• Asennustyö tulee suorittaa kaikkien eurooppalaisten, kansallisten ja/tai paikallisten direktiivien ja standardien mukaan ja vain valtuutettu henkilöstö saa tehdä asennustyön. Takuu on mitätön, jos vahingot aiheutuvat laiminlyönnistä tai toimista, jotka poikkeavat tämän käyttöohjeen sisältämistä ohjeista.
• Varmista aina, että käytät oikeita henkilösuojaimia, kuten suojalaseja, käsineitä, kasvosuojia, korvasuojia jne.

Internet:

Voit ladata uusimmat versiot käyttö-, asennus- ja/tai huolto-oppaista osoitteesta www.qlima.com

VAROITUS!

ÄLÄ ASENNA, ELLET OLE SERTIFIOITU ASENTAJA:

• Tämä putkisarja sisältää EU:n fluorattuja kaasuja koskevan asetuksen mukaisia fluorattuja kaasuja ja vain pätevät asentajat saavat käsitellä sitä. Takuu on mitätön, jos asennukselle tehdään valtuuttamattomia asennuksia, huoltoa, korjauksia tai muokkauksia.
• Tämä seinään asennettava jaettu ilmastointilaiteyksikkö sisältää EU:n fluorattuja kaasuja koskevan asetuksen mukaisia fluorattuja kaasuja ja siksi vain pätevät asentajat saattavat käyttää sitä. Asetus ei kata yksikön sijoittamista ja kiinnittämistä, joten kuka tahansa kykenevä henkilö voi tehdä sen.

Älä irrota ja/tai asenna yksikköä uudelleen itse, jos sinulla ei ole riittävää kokemusta sähköalasta, elektroniikasta, kylmäaineista ja mekaniikasta.

- Väärä asennus voi aiheuttaa vesivuodon, sähköiskun, kylmäainevuodon tai tulipalon. Ota yhteyttä valtuutettuun jälleenmyyjään tai ilmastointilaitteisiin erikoistuneeseen asentajaan asennusta varten. Huomaa, että virheellisen asennuksen aiheuttamia vikoja ei korvata.

- Yksikkö täytyy asentaa helppopääsyiselle alueelle. Erityislaitteiston vuokraaminen yksikön huoltamiseksi on asiakkaan vastuulla

SISÄLTÖ

1. Turvatoimet
2. Yksikön mukana toimitettavat tavarat
   2.1 Yksikön mukana toimitettavat tavarat (SC42xx-, SC52xx- ja SCJAxx19-malleille)
3. Toimet ilmastointilaitteen asentamiseksi SC42xx-, SC52xx- ja SCJAxx19-malleille.
4. Sisä- ja ulkoyksikön paikan määrittäminen
5. Vaihtoehdot putkiston asentamiseen sisäyksiköstä ulkoyksikköön
6. Asennuslevyn asennus ja putkituksen läpivedon tekeminen
   6.1 Sisäyksikön asennuslevyn asennus.
   6.2 Putkituksen, kondensaatioletkun ja kaapelin läpivedon poraaminen
7. Kylmäaineputkien liitäntä.
   7.1 Kylmäaineputkien liitäntä ja irrotus SC42xx-, SC52xx- ja SCJAxx19-malleille.
8. Kondensaation tyhjennysletkun liitäntä.
   8.1 Kondensaation tyhjennysletkun liitäntä sisäyksikköön.

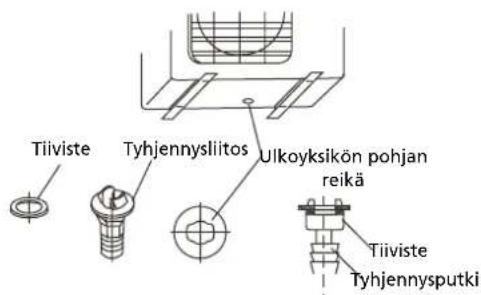

   8.2 Tyhjennysliitoksen asennus.
9. Sähkötyöt.
10. Sähkökaapeleiden liitäntä.

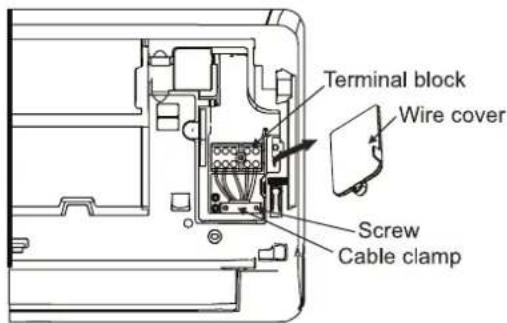

    10.1 Sähkökaapeleiden liitäntä ulkoyksikköön.
    10.2 Johtoliitäntä sisä- ja ulkoyksikön välillä.
    10.3 Sähkökaapeleiden liitäntä sisäyksikköön.
11. Kylmäainekierron tarkistus vuotojen varalta
12. Testikäyttö asennuksen jälkeen.

1. TURVATOIMET

Seuraavat asiat tulee aina huomioita turvallisuuden vuoksi:

• Muista lukea seuraava VAROITUS ennen ilmastointilaitteen asennusta.
• Muista noudattaa tässä annettuja varoituksia, koska ne sisältävät tärkeitä turvallisuuteen liittyviä asi-oita.
• Kun olet lukenut nämä ohjeet, säilytä ne samassa paikassa omistajan ohjeen kanssa tulevaa käyttöä varten.

Ilmastointilaite sisältää kylmäainetta ja se voidaan luokitella painelaitteeksi. Käytä siksi aina valtuutettua ilmastointilaitehuoltoa ilmastointilaitteen asennukseen ja ylläpitoon.

Valtuutetun ilmastointilaitehuollon täytyy tarkistaa ja huoltaa ilmastointilaite vuosittain.

Sulakkeen tekniset tiedot on painettu piirilevyyn seuraavalla tavalla:

T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC, jne.

HUOM: Yksiköissä, joissa on R32- tai R290-jäähdytysainetta, voi käyttää vain räjähdyksen kestävää keraamista sulaketta.

VAROITUS

Älä asenna sitä itse.

- Virheellinen asennus voi aiheuttaa tulipalon, sähköiskun, yksikön putoamisen tai vesivuodon. Ota yhteyttä jälleenmyyjään, jolta ostit yksikön, tai valtuutettuun asentajaan.

Asenna yksikkö turvallisesti paikkaan, joka kestää yksikön painon.

- Jos yksikköä ei asenneta riittävän kestävään paikkaan, yksikkö voi pudota ja aiheuttaa loukkaantumisen.

Käytä määritettyjä sähköjohtoja sisä- ja ulkoyksikön liittämiseksi turvallisesti. Liitä johdot huolellisesti osat yhdistävään päätelevyyn niin, että johtojen rasitus ei kohdistu osiin.

- Virheellinen liitäntä ja kiinnitys voi aiheuttaa tulipalon.

Muista käyttää asennuksessa mukana toimitettuja tai määritettyjä osia.

- Viallisten osien käyttö voi aiheuttaa tulipalon, sähköiskun, yksikön putoamisen jne. ja niistä aiheutuvan loukkaantumisen

Suorita asennus turvallisesti asennusohjeiden mukaan.

- Virheellinen asennus voi aiheuttaa henkilövahingon tulipalon, sähköiskun, yksikön putoamisen tai vesivuodon vuoksi.

Suorita asennustyö asennusohjeen mukaan ja muista käyttää erillistä piiriä.

- Jos virtapiirin kapasiteetti on riittämätön tai sähkötyöt ovat riittämättömät, se voi aiheuttaa tulipalon tai sähköiskun.

Tarkista, että kylmäainekaasua ei vuoda asennuksen aikana tai asennuksen valmistumisen jälkeen.

- Vuotava kylmäaine on haitallista ympäristölle ja voi aiheuttaa ilmaston lämpenemisen.

Liitä sähköosien kansi sisäyksikköön ja huoltopaneeli ulkoyksikköön huolellisesti.

- Jos sisäyksikön sähköosien kantta ja/tai ulkoyksikön huoltopaneelia ei ole kiinnitetty huolellisesti, se voi aiheuttaa tulipalon tai sähköiskun pölyn, veden jne. vuoksi.

VAROITUKSET

• Tämä laitteisto täytyy maadoittaa. Jos maadoitus ei ole täydellinen, se voi mahdollisesti aiheuttaa sähköiskun. Älä käytä jatkojohtoa. Se voi muutoin aiheuttaa tulipalon tai sähköiskun.
• Talon sähkönsyötössä täytyy olla maadoituksen vuotokytkin. Jos sitä ei ole varustettu maadoituksen vuotokytkin, se voi aiheuttaa sähköiskuja tai tulipalon.

Tee tyhjennys-/putkistotyöt asennusohjeiden mukaan.

- Jos tyhjennysputkissa/putkistotöissä on vika, yksiköstä voi vuotaa vettä ja irtaimisto voi kastua ja vaurioitua.

2. YKSIKÖN MUKANA TOIMITETTAVAT TAVARAT

2.1 YKSIKÖN MUKANA TOIMITETTAVAT TAVARAT (SC42xx-, SC52xx- ja SCJAxx19-malleille)

Numero Lisävarusteiden nimet Määrä
1 Asennuslevy 1
2 Ankkuriproppu 5
3 Itsekierteittävä ruuvi "A" ST 3,9x25 5
4 Tiiviste 1
5 Tyhjennysliitos 1
6 Liitosputkikokoonpano 1
7 Kaukosäädin		1
8 Itsekierteittävä ruuvi 'B' ST 2,9x10		2
9 Kaukosäätimen pidike		1
10	Langattoman sarja	1

HUOM!

Yllä ilmoitettuja toimitettuja osia lukuun ottamatta ilmastointilaitteen ostajan tulee hankkia muut asennuksen aikana tarvittavat osat.

① Seinäasennuslevy
② Etupaneeli
③ Sähköjohto
④ Säleikkö
⑤ Toiminnallinen suodatin
⑥ Tyhjennysputki
⑦ Signaalikaapeli
⑧ Kylmäaineputkisto
⑨ Kaukosäädin
⑩ Kaukosäätimen pidike
⑪ Ulkoyksikön sähköjohto

HUOMAA

Tämä kuva on vain selitys- ja viitetarkoitusta varten. Kuva voi olla hieman erilainen kuin ostamasi ilmastointilaite.

3. ILMASTOINTILAITTEEN ASENNUS

a. Päätä sisä- ja ulkoyksikön paikka. Katso luvut 5 ja 6.

VAROITUS

• Huomioi kondensaation tyhjennys.

- Sisä- ja ulkoyksikön etäisyys voi olla enintään 4 m (putkiston pituus).

b. Kiinnitä asennuslevy sisäyksikköön. Katso luku 7.1.

c. Poraa ulkopuolelle reikä, josta putkisto voidaan vetää läpi. Katso luku 7.2.

Kylmäaineputkiston taivutus yksikön takana tulee tehdä erittäin varovaisesti! Putkisto on valmistettu kuparista. Jos korostettua osaa taivutetaan enemmän kuin yhden kerran, kupari alkaa halkeilla fyysisen prosessin vuoksi. Halkeilu voi aiheuttaa kylmäainevuodon eikä takuu kata sitä.

e. Syödä kondensaatioletkua seinässä olevan reiän läpi ja liitä se sisäyksikköön asennettuun letkuun. Katso luku 9.1.

VINKKI

Kondensaatioletkun voi helposti kiinnitä vetämällä sisäyksikköä seinästä noin 5 cm ja laittamalla jotain sen ja seinän väliin, jotta rako pysyy auki. Katso kuva 3.

f. Napsauta nyt sisäyksikön alakoukut asennuslevyyn.

q. Aseta ulkoyksikkö paikalleen, katso luku 5.2

h. Liitä pikaliitin ulkoyksikköön. Liitä sitten maadoitettu sähköjohto ulko- ja sisäyksikköön. Katso luku 8.

i. Tarkista ilmastointilaite kylmäainevuodon varalta. Katso luku 13.

j. Tarkista, että ilmastointilaite on asennettu oikein.

k. Liitä sähkönsyöttökaapelin pistoke pistorasiaan ja tarkista, että ilmastointilaite toimii oikein. Katso luku 11.1.

4. SISÄ- JA ULKOYKSIKÖN PAIKAN MÄÄRITTÄMINEN

4.1 Sisäyksikön paikan päättäminen.

• Älä altista sisäyksikköä kuumuudelle tai höyrylle.
• Valitse paikka, jossa yksikön edessä tai takana ei ole esteitä.
• Varmista, että kondensaation tyhjennys voidaan kätevästi reitittää pois aina alaspäin.
• Älä asenna oven lähelle.
• Varmista, että yksikön oikealla ja vasemmalla puolella on tilaa vähintään 12 cm.
• Käytä sähköjohtojen tunnistinta johtojen ja/tai sähkökaapeleiden tunnistamiseen rakenteiden paikallistamiseksi, jotta estetään seinän tarpeettomat vauriot.
• Sisäyksikön yläosa tulisi asentaa seinään vähintään 2,3 metrin korkeuteen lattiasta.
• Sisäyksikkö tulisi asentaa vähintään 15 cm:n päähän katosta.
• Muista asettaa sisäyksikkö vaakasuoraan.
• Määritettäessä sisäyksikön paikkaa huomioi ulkoyksikön mahdolliset paikat. Sisä- ja ulkoyksiköt tulee yhdistää putkistolla ja kaapeleilla.

4.1 Ulkoyksikön paikan päättäminen.

- Asenna ulkoyksikkö kovalle alustalle melun lisääntymisen ja tärinän estämiseksi.

HUOM.

Ulkoyksikkö tuottaa käydessään ääntä. Tämä voi olla ristiriidassa paikallisen lainsäädännön kanssa. On käyttäjän vastuulla tarkistaa ja varmistaa, että laitteisto on paikallisen lainsäädännön mukaista.

• Määritä ilman ulostulon suunta, jossa poistoilmaa ei estetä.
• Ota ilmastointilaitteen paino huomioon.
• Jos ulkoyksikön yläpuolelle rakennetaan katos suoralle auringonvalolle tai sateelle altistumisen estämiseksi, varmista että lämmön säteilyä kondenssiyksiköstä ei rajoiteta.

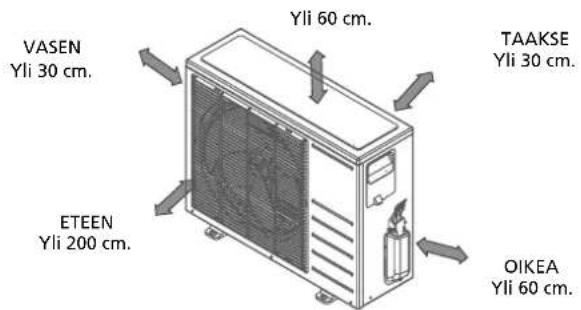

• Varmista, että välys yksikön takaosan ympärillä on vähintään 30 cm ja vasemmalla puolella on vähintään 30 cm. Yksikön edessä tulee olla vähintään 200 cm:n välys ja liitäntäpuolella (oikea puoli) tulee olla vähintään 60 cm:n välys. Katso kuva 5.
• Muista asettaa ulkoyksikkö vaakasuoraan.

• Määrittäessäsi ulkoyksikön paikkaa ota huomioon sisäyksikön mahdollinen paikka. Sisä- ja ulkoyksiköt tulee yhdistää putkistolla ja kaapeleilla.
• Älä sijoita eläimiä ja kasveja tai muita esteitä ilman sisääntulon tai poiston tielle.
• Asenna ilmastointilaite aina helposti saavutettavaan paikkaan.
• Ota selvää ilmastointilaitteiden kiinnittämistä ja asennusta koskevasta paikallisesta lainsäädännöstä ja noudata sitä.
• Jos asennuspaikka altistuu voimakkaille tuulille, kuten meren rannalla, varmista, että tuuletin toimii oikein asettamalla yksikkö pituussuuntaan seinälle tai käyttämällä pöly- tai suojalevyjä. Katso kuva 6.

Kuva 6

• Jos ulkoyksikkö on asennettu kattorakenteisiin tai ulkoseinään, se voi aiheuttaa häiritsevää melua ja tärinää.
• Varmista, että ulkoyksikkö voidaan kiinnittää vakaaseen rakenteeseen.

HUOMAA

Jos asennus ripustetaan, asennuskiinnikkeen tulee olla kaikkien teknisten vaatimusten mukainen. Asennusseinän tulee olla riittävän vahva tai sitä tulee

vahvistaa. Liitäntä kiinnikkeen ja seinän välillä sekä kiinnikkeen ja ilmastointilaitteen välillä tulee olla luja, vakaa ja luotettava.

Jos epäilet asennusten kestävyyttä tai olet epävarma, älä yritä asentaa yksikköä, vaan pyydä asiantuntevaa teknikkoa/insinööriä varmistamaan asia.

5. VAIHTOEHDOT PUTKISTON ASENTAMISEEN SISÄYKSIKÖSTÄ ULKOYKSIK-KÖÖN.

HUOMAUTUS PUTKEN KULMASTA

Jäähdytysaineputkisto voi poistua sisäyksiköstä takaa vasemmalta (kun katsot yksikköä takaa).

6.1 Sisäyksikön asennuslevyn asennus.

VAROITUS!

Käytä putkistojen tunnistinta sähköjohtojen ja putkien havaitsemiseksi seinässä ennen vaadittavien reikien poraamista, jotta estetään seinän tarpeeton vaurioituminen tai vaaralliset tilanteet.

a. Kiinnitä asennuslevy ① vaakasuoraan seinän rakenneosiin nähden asennuslevyn ympärille. Katso kuva 8.
b. Jos seinä on valmistettu tiilistä, betonista tai vastaavasta, poraa seinään kahdeksan (8) 5 mm:n reikää. Laita ankkuriproppu ② sopivia asennusruuveja ③ varten.
c. Kiinnitä asennuslevy ① seinään kahdeksalla (8) A-tyypin ruuvilla ③.

HUOMAUTUS

Asenna asennuslevy ja poraa reiät seinään seinän materiaalin ja asennuslevyn asennuskohtien mukaisesti (mitat ovat millimetreissä, ellei muuta ole ilmoitettu).

SC 4225 / SC 5225 / SCJA 2519 / SC 4232 / SC 5232

SC 4248 / SC 5248 / SCJA 4819

6.2 Putkituksen, kondensaatioletkun ja kaapelin läpivedon poraaminen

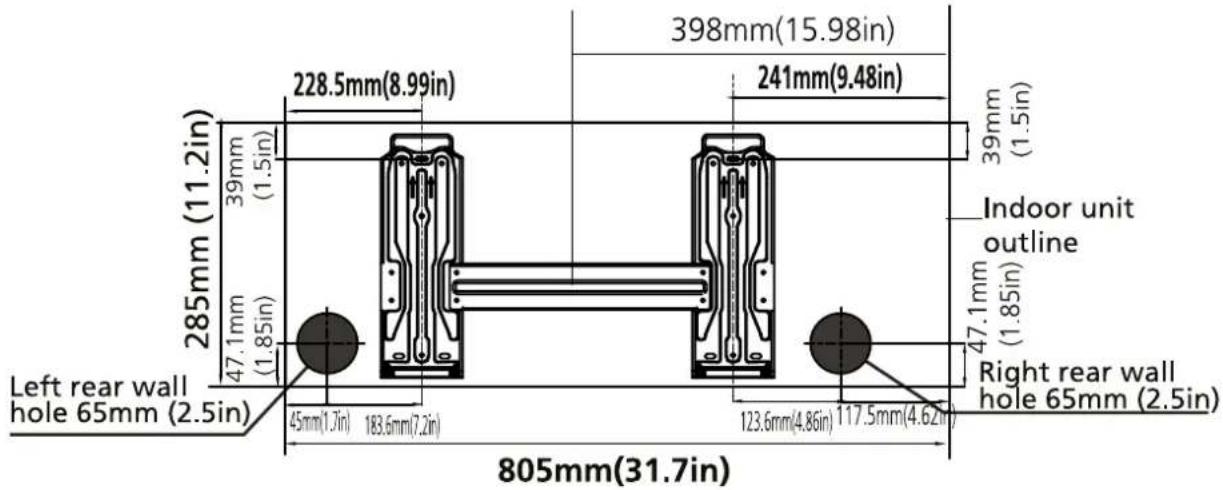

a. Määritä reikien paikat kuvassa 9 esitetyn kaavion mukaan. Poraa yksi (1) reikä kallistuen hieman alaspäin ulkopuolella. Tämä estää veden pääsyn sisään (kuva 10).
b. Käytä aina seinäläpivientiä, kun poraat metalliristikkoa, metallilevyä tai vastaavaa.

Kuva 10

7. KYLMÄAINEPUTKIEN LIITÄNTÄ

7.1 Kylmäaineputkien liittäminen ja irrottaminen

TARVITTAVAT TYÖKALUT

- Tarvitset seuraavat työkalut suorittaaksesi tämän asennustyön oikein:

1 jakoavain, 19 mm
1 jakoavain, 22 mm / 24 mm
1 jakoavain, 24 mm / 27 mm
1 kuusiokoloavain, 5 mm
1 ristipääruuvimeisseli
1 vuodontunnistusspray tai saippuavaahtoa (vesi-pesuaineseos)

TÄRKEITÄ TIETOJA

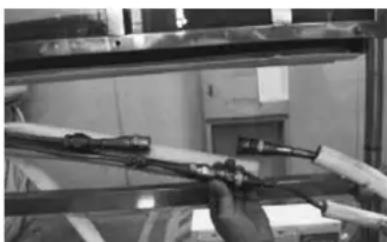

- Noudata yksityiskohtaisia ohjeita kylmäaineputkien liittämisestä sisä- ja ulkoyksikköön. Voimme vain tarjota takuun, jos johdot on asennettu oikein ohjeissa kuvatulla tavalla.

• Älä irrota tiivistekorkkeja ja tulppia, ennen kuin vasta välittömästi ennen linjojen asennusta.
• Estä vuodot varmistamalla, että pikaliitännöissä ei varmasti ole likaa. Kosteus tai vieraat esineet vaikuttavat haitallisesti pikaliitäntöjen toimintaan ja johtavat kylmääinevuodon riskiin (ei takuun piirissä).
• Asenna kylmäainejohdot vain ulkona kylmällä säällä.
• Kylmäainejohtoja ei saa asentaa ja sitten peittää.
• Varmista, että kylmäainetta ei koskaan pääse ympäristöön. Kylmäaineen virheellinen käsittely voi olla haitallista terveydelle. Käytä aina työkäsineitä ja suojalaseja, kun käsittelet kylmäainetta.
• Älä tupakoi asennustyön aikana. Laitteistoa ei saa koskaan käyttää ilman kylmäainetta. Muussa tapauksessa laitteisto vaurioituu välittömästi.
• Ruuviliitäntöjä saa kiristää vain asianmukaisella jakoavaimella.

HUOM.

Sisä- ja ulkoyksikköön liitettävien liittimien erottamiseksi kylmääineputken liittimet on merkitty A, B, C ja D. Varmista, että liittimen merkinnät ovat samat sisä- ja ulkoyksikköön vastaavasti liitännän aikana.

- Muista, että jos ne kiristetään liian alhaiseen vääntömomenttiin, ne vuotavat. Jos ne kiristetään liian suureen vääntömomenttiin, ruuviliitännät saattavat vahingoittua. Et saa liittää kylmäaineliitäntöjä itse. Ota yhteyttä asiakaspalvelutiimiin tai kylmäaineurakoitsijaan.

Tärkeää! EQ-venttiillit on suunniteltu vain kerta-asennusta varten. Niiden tiiviyttä ei voida taata, jos ne asennetaan useammin kuin kerran. Se myös mitätöi takuun.

KYLMÄAINEPUTKIEN LIITTÄMINEN SISÄYKSIKKÖÖN

1. Älä poista muovitiivisteitä sisäyksiköstä ja kyseisestä kylmäaineputkesta ennen kuin välittömästi ennen niiden liitäntää.
2. Kohdista kylmäaineputket oikein. Varmista, että liitettävien kylmäaineputkien mitat ovat samat. Aseta ruuviliitäntä kylmäaineputkiin sisäyksikön kierteseen ja kiristä ensimmäiset pari kiertoa käsin.

TÄRKEÄÄ: Ennen kuin jatkat, on tärkeää lukea seuraavat ohjeet huolellisesti.

1. Pidä ① merkityistä kohdista kiinni jakoavaimella ja käännä muttereita vain ② merkityistä kohdista jakoavaimella (valitse sopiva jakoavain liittimen mittojen mukaan).

1. Varmista, että ruuviliitännät eivät väänny vinoon niitä kiristäessäsi, ja työskentele nopeasti.

TÄRKEÄÄ: Koska liitäntä toimii kierrerenkailla, se saattaa vuotaa, jos irrotat ja liität putket uudelleen. Se myös mitätöi takuun.

1. Käytä liitännän viimeistelyn jälkeen teippiä kietoaksesi kylmäaineputken ja liitäntäkaapelin yhteen.

1. Kun olet tehnyt pikaliitäntöjen yhdistämisen valmiiksi, vedä tyhjennysletku ja kylmäaineputket seinän aukon läpi.

HUOM.: Pikaliitäntäosat täytyy sijoittaa huoneen ulkopuolelle. Tiivistä seinän aukko kauluksella, suojuksella ja neopreenilla.

1. Jotta estetään pikaliitännän osien altistuminen ilmalle, asennuksen aikana tulee käyttää ääntä vaimentavia pehmusteita.

1. Kiedo pikaliittimet ääntä vaimentaviin pehmusteisiin ja purista pehmusteet tiukoiksi.

1. Kiedo sitten liittimet mustalla eristemateriaalilla. Käytä näkyvälle yläosalle valkoista eristemateriaalia (toimitetaan lisävarustelaatikossa) kietoaksesi sen kokonaan.

1. Käytä lopuksi teippiä kietoaksesi kylmääineputken ja liitäntäkaapelin yhteen.

HUOMAUTUS PUTKEN KULMASTA

Kylmäaineputkisto voi lähteä sisäyksiköstä kahdessa eri kulmassa:

• Vasen puoli
• Oikea puoli takana

VAROITUS

Ole erittäin varovainen, jotta et vahingoita putkistoa taivuttaessasi niitä poispäin yksiköstä. Putkiston mutkat vaikuttavat yksikön suorituskykyyn.

KYLMÄAINEPUTKISTON LIITÄNTÄ

Kylmäaineputken liittäminen ulkoyksikköön

VAROITUS: Käytä oman turvallisuutesi vuoksi aina suojalaseja ja työkäsineitä liittäessäsi putkia.

HUOM.: Sisä- ja ulkoyksikköön liitettävien liittimien erottamiseksi kylmäaineputken liittimet on merkitty A, B, C ja D. Varmista, että liittimen merkinnät ovat samat sisä- ja ulkoyksikköön vastaavasti liitännän aikana.

1. Irrota ensin ulkoyksikön vesiastia.

1. Älä poista muovitiivisteitä ulkoyksiköstä ja kyseisistä kylmääineputkista ennen kuin välittömästi ennen niiden liitäntää.

1. Kohdista kylmäaineputket oikein niin, että ne ovat putkien suuntaiset ja että niihin ei kohdistu kuormitusta. Aseta ruuviliitäntä kylmäainelinjan ulkoyksikön kierteseen ja kiristä ensimmäiset pari kiertoa käsin.

HUOM.: Kylmäaineputket täytyy liittää venttiileihin ulkoyksikössä mahdollisimman vähäisellä kuormituksella.

TÄRKEÄÄ: Ennen kuin jatkat, on tärkeää lukea seuraavat ohjeet huolellisesti.

1. Kiristä nyt alaruuviliitin ensin ja sitten yläruuviliitin jakoavaimella. Pidä ① merkityistä kohdista kiinni jakoavaimella ja käännä muttereita vain ② merkityistä kohdista jakoavaimella (valitse sopiva jakoavain liittimen mittojen mukaan).

- Varmista, että ruuviliitännät eivät väänny vinoon niitä kiristäessäsi, ja työskentele nopeasti. Katso oikea vääntömomentti seuraavalta sivulta.

TÄRKEÄÄ: Koska liitäntä toimii kierrerenkailla, se saattaa vuotaa, jos irrotat ja liität putket uudelleen. Se myös mitätöi takuun.

Kun olet tehnyt vaiheet 1–4, tarkista, että kaikki liitännät on tiivistetty oikein käyttämällä vuodontunnistusspraytä tai saippuavaahtoa. Jos missään näkyy kuplia, järjestelmässä on vuoto ja ruuviliittimet täytyy kiristää uudelleen jakoavaimella.

1. Poista nyt yläventtiilin suojus 19 mm:n jakoavaimella. Avaa venttiili kääntämällä sitä vastapäivään niin pitkälle kuin se menee 5 mm:n kuusiokoloavaimella. Venttiili on nyt auki. Jos venttiiliä ei avata kokonaan, järjestelmä voi toimia väärin ja vaurioitua. Ruuvaa kansi takaisin yläventtiiliin ja kiristä se hyvin varmistaaksesi, että se on tiivistetty oikein.

1. Poista nyt alaventtiilin suojus 19 mm:n jakoavaimella. Avaa venttiili kääntämällä sitä vastapäivään niin pitkälle kuin se menee 5 mm:n kuusiokoloavaimella. Venttiili on nyt auki. Jos venttiiliä ei avata kokonaan, järjestelmä voi toimia väärin ja vaurioitua. Ruuvaa kansi takaisin alaventtiiliin ja kiristä se hyvin varmistaaksesi, että se on tiivistetty oikein.

Tärkeää! Venttiilin kartiomaisella renkaalla on tärkeä tiivistystoiminto yhdessä korkkien tiivistepaikan kanssa. Varmista, ettet vahingoita kartiota ja että korkissa ei ole likaa tai pölyä.

1. Kun olet tehnyt vaiheet 1–6, tarkista, että kaikki liitännät on tiivistetty oikein käyttämällä vuodon-tunnistusspraytä tai saippuavaahtoa. Jos missään näkyy kuplia, järjestelmässä on vuoto ja ruuviliitt-timet tävtyy kiristää uudelleen jakoavaimella.

2. Käynnistä laite, iotta käyttöpaine muodostuu sen sisällä. Tarkista kaikki liittimet vuotojen varalta

a) jäähdytystilan aikana

b) lämmitystilassa.

Jos missään näkyy kuplia, järjestelmässä on vuoto ja ruuviliittimet täytyy kiristää uudelleen jako-avaimella.

8. KONDENSAATION TYHJENNYSLETKUN LIITÄNTÄ

8.1 Kondensaation tyhjennysletkun liitäntää sisäyksikköön.

Liitä mukana toimitettu kondensaation tyhjennysletku sisäyksikköön liu'uttamalla letku letkunipan yli sisäyksikössä. Varmista, että kondensaation tyhjennysletku on aina alaspäin äläkä roikota päätä vedessä. Katso kuva 15.

Ohjaa kondensaation tyhjennysletku kylmäaineputkien alta, jotta estetään kondensaatiosäiliön ylivuoto.

VAROITUS

• Muista varmistaa, että tyhjennysletku on nipun alimmaisella puolella. Sen sijoittaminen ylemmälle puolelle voi aiheuttaa tyhjennyssäiliön ylivuodon yksikön sisällä.
• Ohjaa tyhjennysletku alaspäin koko matkalta tyhjentääksesi kondensoituneen veden tasaisesti.

Älä laite tyhjennysletkun päätä veteen.

8.2 Tyhjennysliitoksen asennus.

Sovita tiiviste tyhjennysliitokseen, laita tyhjennysliitos ulkoyksikön pohjassa olevaan reikään ja käännä 90° kootaksesi ne turvallisesti. Lisää tyhjennysliitos jatkotyhjennysletkulla (ei kuulu toimitukseen). Näin kaikki tiivistyvä vesi, jota muodostuu ilmastointilaitteen lämmitystilassa, voidaan valuttaa pois. Katso kuva 16.

Kuva 16

9. SÄHKÖTYÖT

• Liitä ilmastointilaite erilliseen ryhmään. Varmista, että tässä ryhmässä on oikea sulake
• Katso seuraava taulukko.
• Syöttövirran jännitteen tulee olla 95–105 % taulukossa näytetystä nimellisjännitteestä.
• Sähkönsyöttöön tulee asentaa maadoituksen vuotokytkin.
• Varmista, että ilmastointilaite on maadoitettu hyvin.
• Liitä johdot ulkoyksikön paneelissa olevan sähkökaavion mukaan. Katso luku 11.
• Kaikkien johdotusten tulee olla paikallisten ja kansallisten standardien ja sääntöjen mukaisia ja pätevien ja ammattitaitoisten henkilöiden asentamia.

Malli Virransyöttö	Nimellinen syöttövirta (kytkin/sulake)	Virtajohdon koko
≤ 3,5 kW 230 V 50 Hz 16 A 2,5 mm		^2
>3,5 kW 230 V 50 Hz 16 A hidas 2,5 mm		^2

HUOM.!

Syöttöjännitteen tulee olla ilmastointilaitteen nimellisjännitteen mukainen.

10.1 Sähkökaapeleiden liitäntä ulkoyksikköön.

a. 4,5 metriä pitkä kaapeli toimitetaan pakkauksessa sisä- ja ulkoyksikön välistä sähköliitäntää varten ja se on kylmäaineputkiston holkin mukana (sisäyksikkö).
b. Sähkökaapeli toimitetaan pikaliittimellä.
c. Ulkoyksikössä on myös pikaliitin.
d. Irrota suojalevy ulkoyksiköstä irrottamalla ruuvi.
e. Napsauta ulkoyksikön liitin sisäyksikön liittimeen ja kiinnitä kaapeli riviliittimeen siihen asennetulla kaapelikiinnikkeellä.
f. Maadoituskaapeli täytyy liittää suoraan metallilevyyn, johon kytkentärima on asennettu. Paikka näytetään symbolilla

g. Liitä sähkönsyöttökaapeli vasta, kun ilmastointilaitteen koko asennus on valmis.

MUISTA

Liitä mallien, joiden kapasiteetti < 4,5 kW, pistoke seinäpistorasiaan.

Liitä mallien, joiden kapasiteetti on > 4,5 kW, virtajohto suoraan virtalähteeseen. Älä käytä pistoketta ja pistorasiaa, koska korkea virta voi vahingoittaa sekä pistokkeen että pistorasian liittimiä ja aiheuttaa jopa tulipalon

10.2 Johtoliitäntä sisä- ja ulkoyksikön välillä.

Kohdista kaksi liitintä ja liitä toisiinsa, kunnes ne napsahtavat kiinni. Y/G-johto tulee liittää yksittäin. Kiinnitä kaapeli ohjaustauluun johtokiinnikkeellä.

a. Eristä käyttämättömät johdot PVC-sähköteipillä. Järjestä ne niin, että ne eivät kosketa mitään sähkö- tai metalliosia.

b. Laita johtosuojus yksikön sivuun ja ruuvaa se paikalleen.

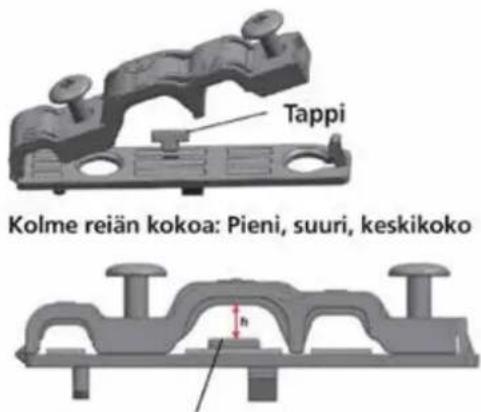

HUOM: Jos kaapelikiinnike näyttää alla olevalta kiinnikkeeltä, valitse sopiva reikä johdon halkaisijan mukaan.

Jos kaapeli ei kiristy kunnolla, tue se tapilla, jotta sen voi kiinnittää tiukasti.

10.3 Sähkökaapelien liitäntä ulkoyksikköön.

a. Liitä kaapeli sisäyksikköön
b. Sisä-/ulkoliitäntäkaapelin tulee olla tyyppiä H07RN-F, 2,5 mm².
c. Kaapelin asennus sisäyksikköön: Irrota etupaneeli ja kytkentäriman kansilevy sisäyksikön oikealta puolelta. Kuva 19.

d. Kaapelin voi syöttää sisäyksikön takaa kytkentärimaan.
e. Liitä sähköjohdot kytkentärimaan. Katso oikea paikka.

MUISTA

Liitä mallien, joiden kapasiteetti < 4,5 kW, pistoke seinäpistorasiaan.

Liitä mallien, joiden kapasiteetti on > 4,5 kW, virtajohto suoraan virtalähteeseen. Älä käytä pistoketta ja pistorasiaa, koska korkea virta voi vahingoittaa sekä pistokkeen että pistorasian liittimiä ja aiheuttaa jopa tulipalon

11. TARKISTA KYLMÄAINEVUOTOJEN VARALTA

MUISTA

Ilmastointilaitteen kylmäaineputkiston ja sisäyksikön tyhjennys täytyy tehdä paikallisten kansallisten säädösten ja lakien mukaan. Kylmäaineputkiston ja sisäyksikön kylmäainevuodon testauksen saa suorittaa vain valtuutettu asentaja.

VAIHTOEHDOT VUOTOJEN TARKISTAMISEKSI ILMASTOINTILAITTEESTA

• Saippuavesi: Laita saippuavettä tai neutraalia nestemäistä pesuainetta sisäyksikön liitäntää tai ulkoyksikön liitäntöihin pehmeällä harjalla tarkistaaksesi putkiston liitäntäkohtien vuodot. Jos putkista tulee kuplia, niissä on vuoto.
• Erityinen vuotojen tunnistin: Käytä vuotojen tunnistinta vuotojen havaitsemiseen.

12. TESTIKÄYTTÖ ASENNUKSEN JÄLKEEN

Suorita testikäyttö sähköturvallisuuden ja kaasuvuotojen tarkastuksen jälkeen.

Testikäytön tulee kestää yli 30 minuuttia.

Tarkista, että kaikki toiminnot toimivat oikein testikäytön aikana. Tarkista erityisesti, että sisäyksikön tyhjennys toimii oikein.

IMPORTANT NOTICE:
