Produkttype	Bærbar luftkjøler
Merke	Wilfa
Modell	Cool 7
Driftsmoduser	Kjøling, Avfukting, Vifte
Kjøling temperaturområde	16°C – 30°C
Omgivelsestemperaturområde	16°C – 35°C
Tidsbryterområde	0,5 – 24 timer
Sovemodus	Ja (Øker innstilt temperatur med 1°C per time, opptil 2°C)
X-Fan-funksjon	Ja (Tørker intern fuktighet etter kjøling/avfukting)
Viftehastigheter	Lav, Middels, Høy, Auto
Fjernkontroll	Ja (8m rekkevidde, AAA-batterier)
Filtertype	Vaskbart (Rengjør hver 3. måned)
Dreneringsalternativer	Manuell (bunnhull) eller Kontinuerlig (midtre hull, slange ikke inkludert)
Kjølemiddel	R410A
Strømforsyning	220-240V ~ 50Hz (standard)
Hjul	Ja (for mobilitet)
Varmeavledningsrørlengde	Mindre enn 1 meter
Sikkerhetsfunksjoner	Overstrømsbeskyttelse (E5), vannfull beskyttelse (H8), barnesikring på fjernkontroll
Inkludert tilbehør	Varmeavledningsrør, koblinger, trådkrok, skruer, rørklemme, gummipropp, rørbøyle, batterier, fjernkontroll, manual

Ofte stilte spørsmål - Cool 7 WILFA

Hvordan rengjør jeg luftfilteret?

Slå av og trekk støpselet ut av enheten. Ta ut filteret fra baksiden, rengjør det med vann eller et mildt vaskemiddel (maks 40°C vann), la det tørke på et skyggefullt sted, og sett det deretter tilbake. Rengjør hver 3. måned.

Hva betyr feilkodene E5 og H8?

E5 indikerer overstrømsbeskyttelse; trekk ut støpselet i 10 minutter og start på nytt. H8 betyr at vannbeholderen er full; tøm vannet fra bunnavrenningsporten. Hvis problemene vedvarer, kontakt service.

Hvorfor fungerer ikke fjernkontrollen min?

Kontroller at batteriene er riktig installert og har strøm. Sørg for at fjernkontrollen er innenfor 8m av enheten uten hindringer. Lysrør eller andre signaler kan forstyrre; flytt nærmere eller slå av forstyrrende enheter.

Hvordan stiller jeg inn timeren?

Trykk på TIMER-knappen på fjernkontrollen. Mens ikonet blinker, trykk +/- for å stille inn timer (0,5t trinn opp til 10t, deretter 1t trinn). Trykk TIMER igjen for å bekrefte. For å avbryte, trykk TIMER to ganger innen 5 sekunder.

Kan jeg bruke luftkjøleren i et rom med høy luftfuktighet?

Ja, enheten har en avfuktingsmodus for avfukting. Unngå imidlertid bruk i ekstremt fuktige omgivelser som vaskerom, da det kan forårsake feil.

Hvordan tømmer jeg oppsamlet vann?

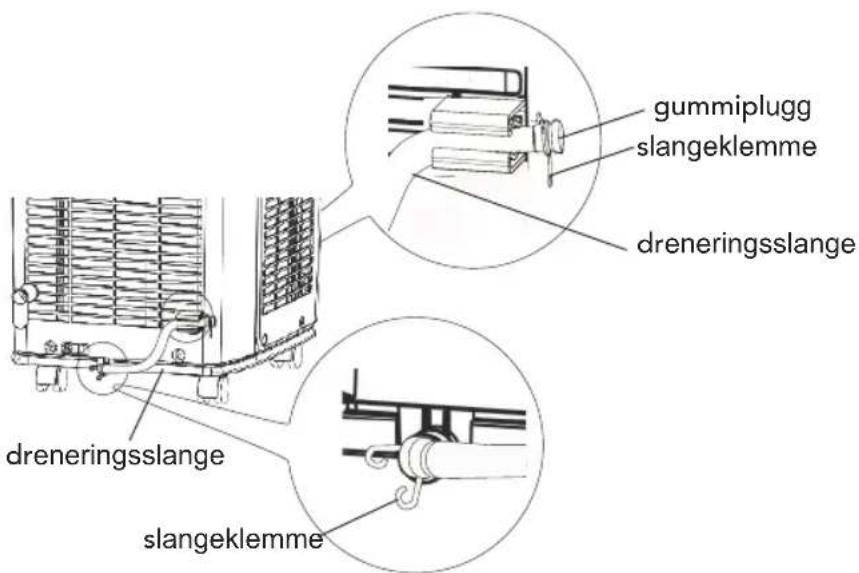

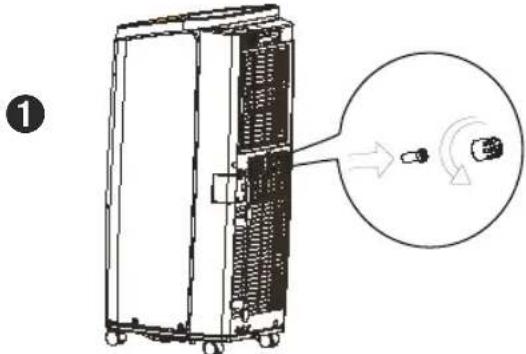

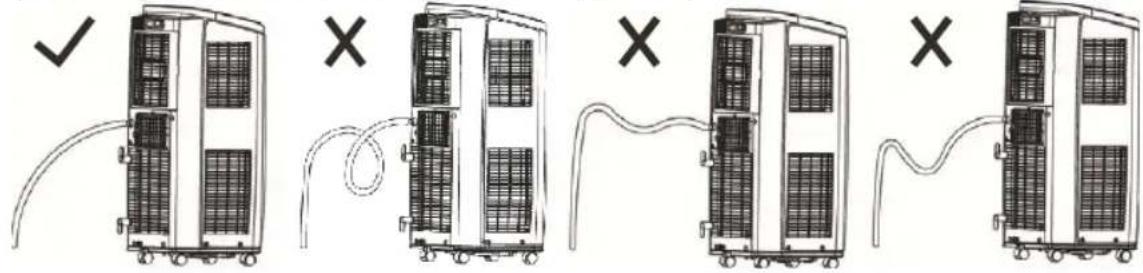

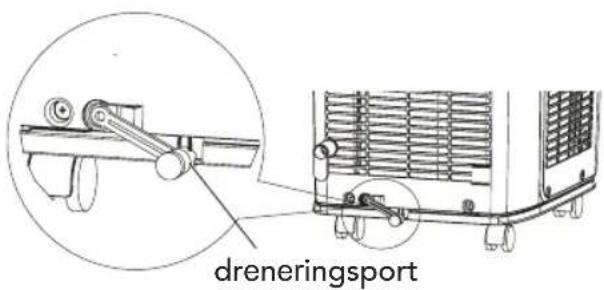

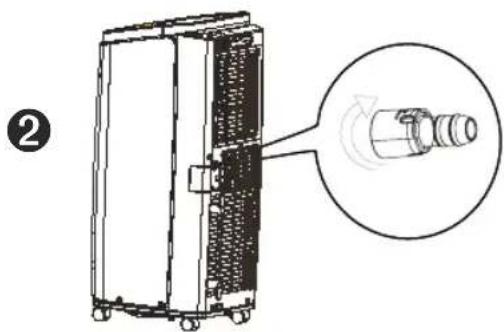

Det er to metoder: Manuell: Ta ut gummiproppen fra bunnavrenningsporten og la vannet renne ned i en beholder. Kontinuerlig: Fest en slange (14mm indre diameter, ikke inkludert) til den midtre avrenningskontakten for automatisk drenering til et gulvavløp.

Hva gjør sovemodus?

I kjølemodus øker sovemodus gradvis innstilt temperatur med 1°C etter 1 time og ytterligere 1°C etter 2 timer for mer komfortabel søvn og energibesparelser. Den er ikke tilgjengelig i vifte- eller avfuktingsmodus.

Hvordan installerer jeg varmeavledningsrøret?

Fest kobling A og kobling B til rørendene ved å rotere med klokken. Sett kobling A (med 'TOP' opp) inn i enhetens utløp til det klikker. Koble deretter kobling B til kobling C ved å justere og vri. Hold røret så kort og rett som mulig.

Hvorfor er det vannstrømmelyd inne i enheten?

Dette er normalt. Det er lyden av kjølemiddel som strømmer. Du kan også høre en 'knirkelyd' fra termisk utvidelse av paneler; disse er ikke feil.

Hva skal jeg gjøre hvis enheten viser F1- eller F2-feil?

F1 indikerer en defekt omgivelsestemperatursensor, og F2 indikerer en defekt fordampningstemperatursensor. Disse krever profesjonell service. Kontakt forhandleren eller en kvalifisert tekniker.

BRUKSANVISNING Cool 7 WILFA

Brukermerknader
Driftsmiljø....1
Sikkerhetsadvarsler....2
Delenavn....3
Brukerveiledninger
Bruk av klimaanlegget....4
Driftintroduksjoner for kontrollpanel....5
Knapper på fjernkontroll....7
Forklaring av ikoner på fjernkontroll....7
Forklaring av knappkombinasjoner....10
Vedlikehold
Renhold og vedlikehold....12
Feilmeldinger
Forklaring av feilmeldinger....14
Installasjonsmerknader
Sjekkliste før installasjon....17
Forbredelser før installasjon....18
Installasjon

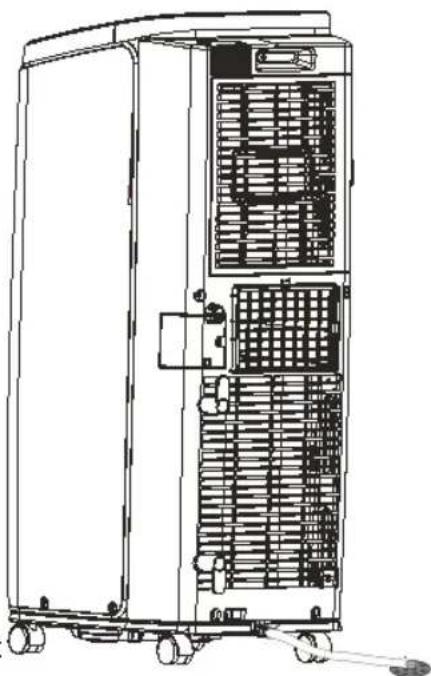

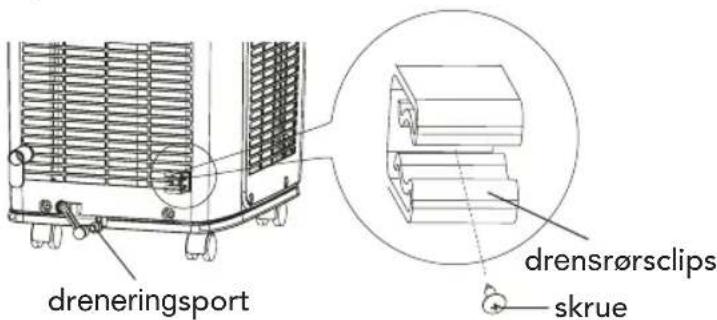

Tapping av dreneringsvann....20

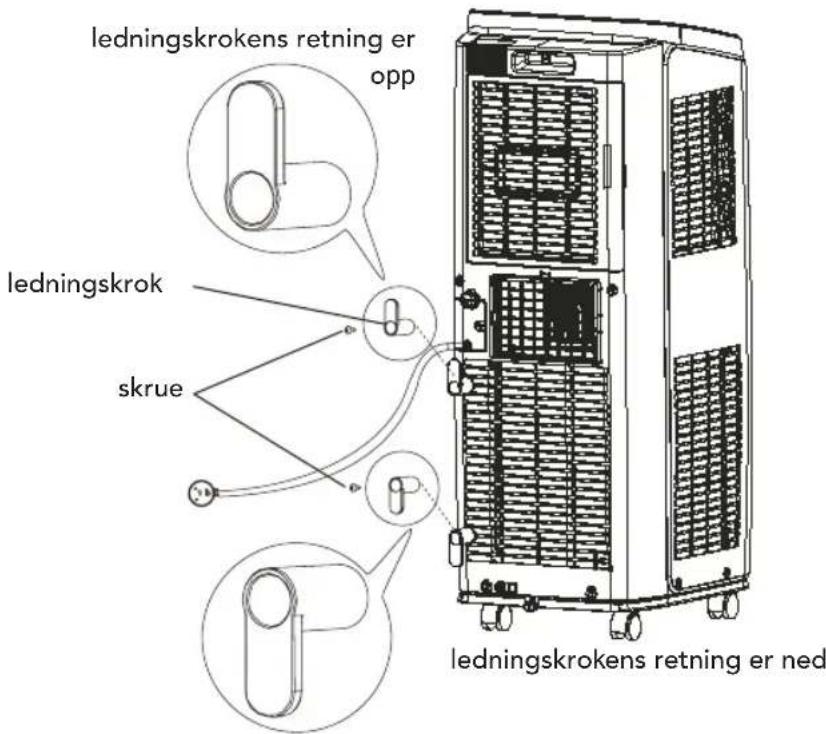

Installasjon av kabelfeste....19

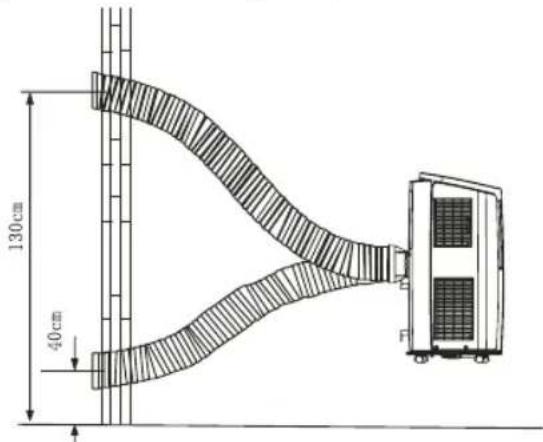

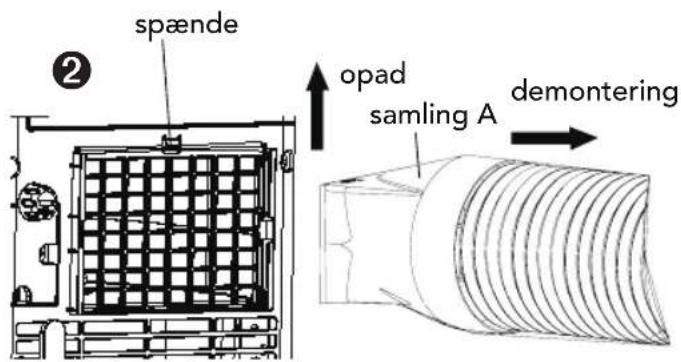

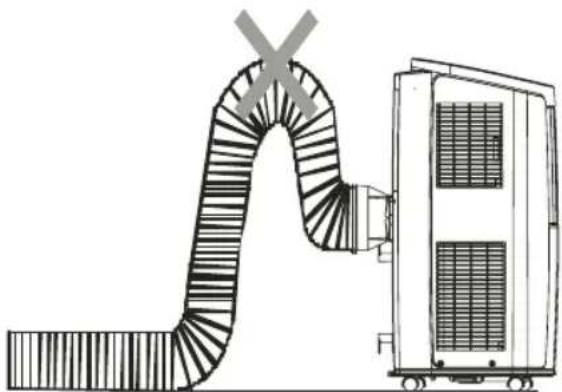

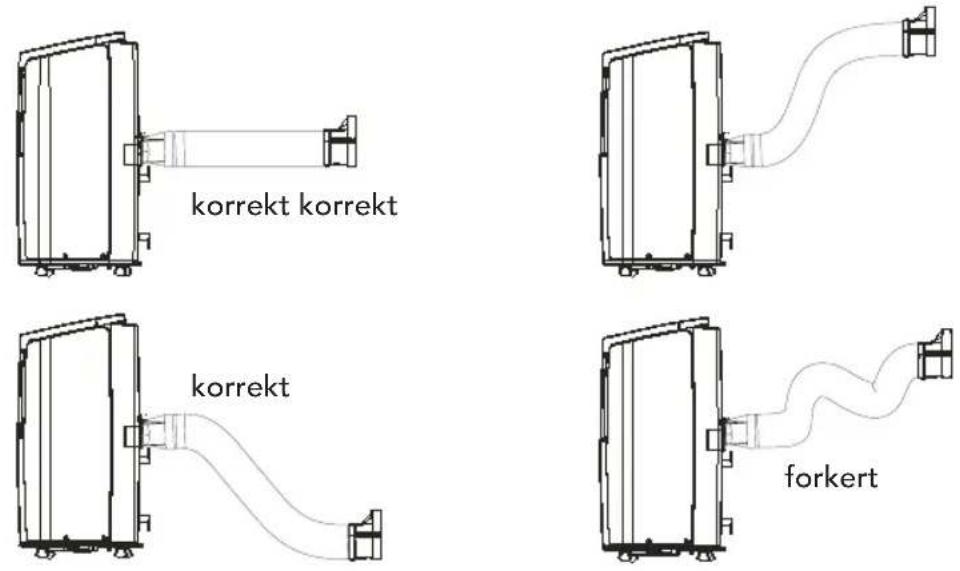

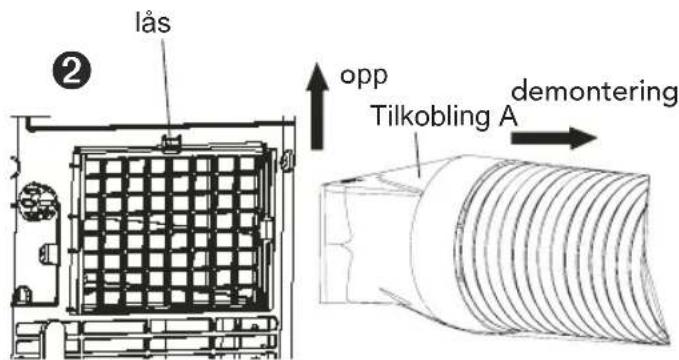

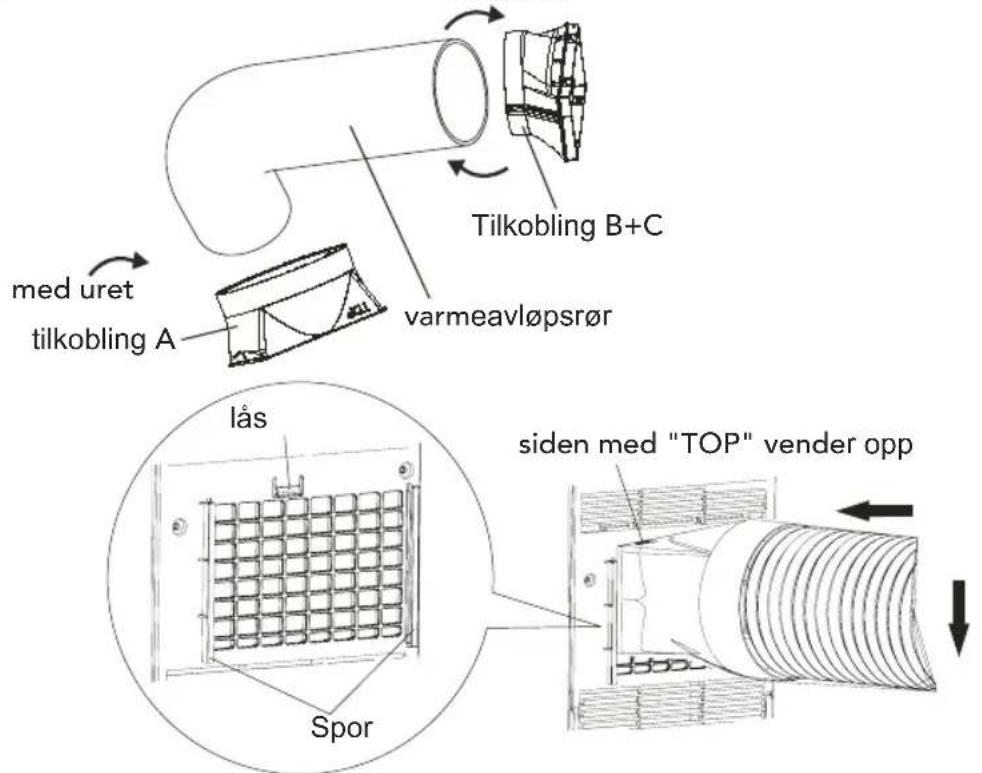

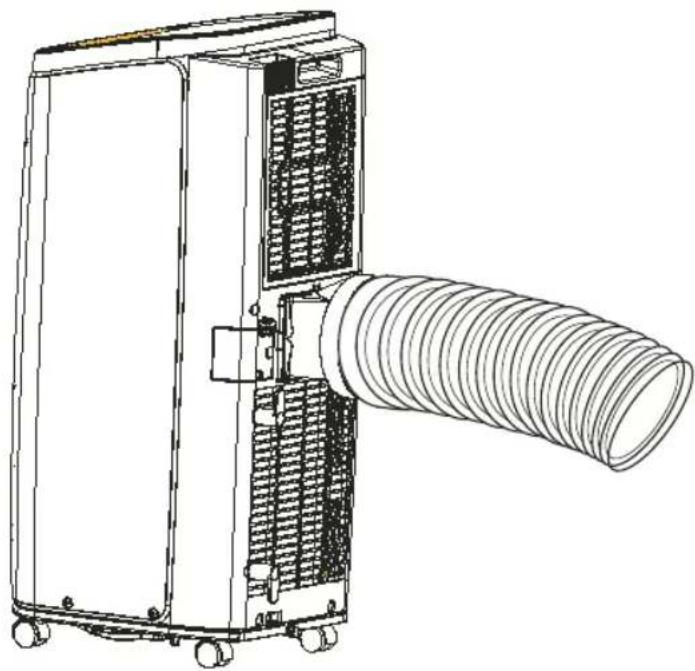

Montering og demontering av varme avløpsrør......23

ADVARSEL

• Dette apparatet kan brukes av barn fra 8 år og oppover og personer med redusert fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap om de får tilsyn eller instruksjoner om bruk av apparatet på en sikker måte og forstår farene involvert. Barn skal ikke leke med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.
• Hvis ledningen er skadet, må den erstattes av produsenten, forhandleren eller tilsvarende kvalifisert personell for å unngå farlige situasjoner.

Forklaring av symboler

	FARE	Indikerer farlig situasjon hvor, hvis det ikke følges, kan resultere i alvorlige skader med dødsfall som følge.
	ADVARSEL	Indikerer en farlig situasjon, hvis det ikke følges, kan resultere i alvorlige skader med dødsfall som følge.
	FORSIKTIG	Indikerer farlig situasjon hvor, hvis det ikke følges, kan resultere i mindre og moderate skader.
	JERKNAD:	Indikerer viktige men ikke fare-relaterte informasjoner, brukes til å indikere risiko for skader på eiendom.
		Indikerer fare som brukes sammen med ord WARNING eller CAUTION

DRIFTSMILJ∅

• Diftsområdet for dette apparatet er: 16°C \~ 35°C.
• Apparatet er bare for innendørsbruk.
• Apparatet må plasseres slik at det kan kobles direkte til kontakt.
• Dette apparatet er ment for privat og ikke kommersiell bruk.

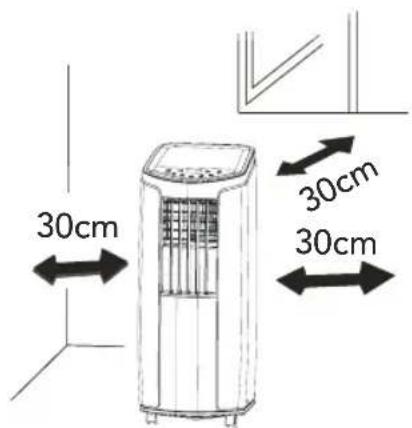

• Rundt selve apparatet skal det alltid være minst 30cm ledig plass.
• Ikke bruk apparatet i miljø med høy fuktighet.
• Lufttilløp og utløp skal holdes rent. Det er for å sikre optimal drift.
• Ved bruk av apparatet skal dører og vinduer holdes lukket. Plasser apparatet på en varsom og tilfredsstillende måte. Plasseres på jevnt underlag, for å hindre støy og vibrasjoner.
• Dette apparatet er levert med hjul. Det er viktig at hjulene ikke får hindringer på gulvet.
• Ved transport av apparatet, skal det beskyttes mot unormale vibrasjoner og unødvendige rotering av apparatet.
• Unngå direkte sollys.

BESKRIVELSE AV DELER

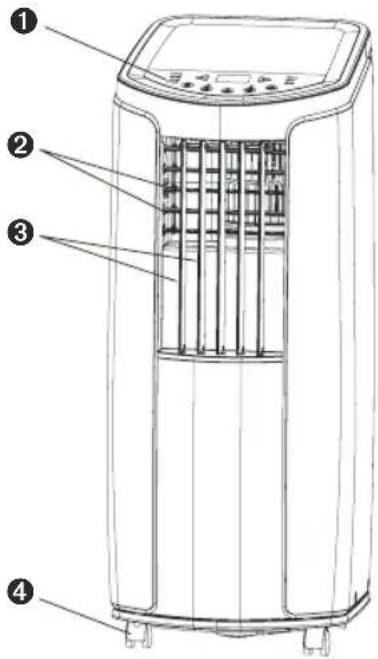

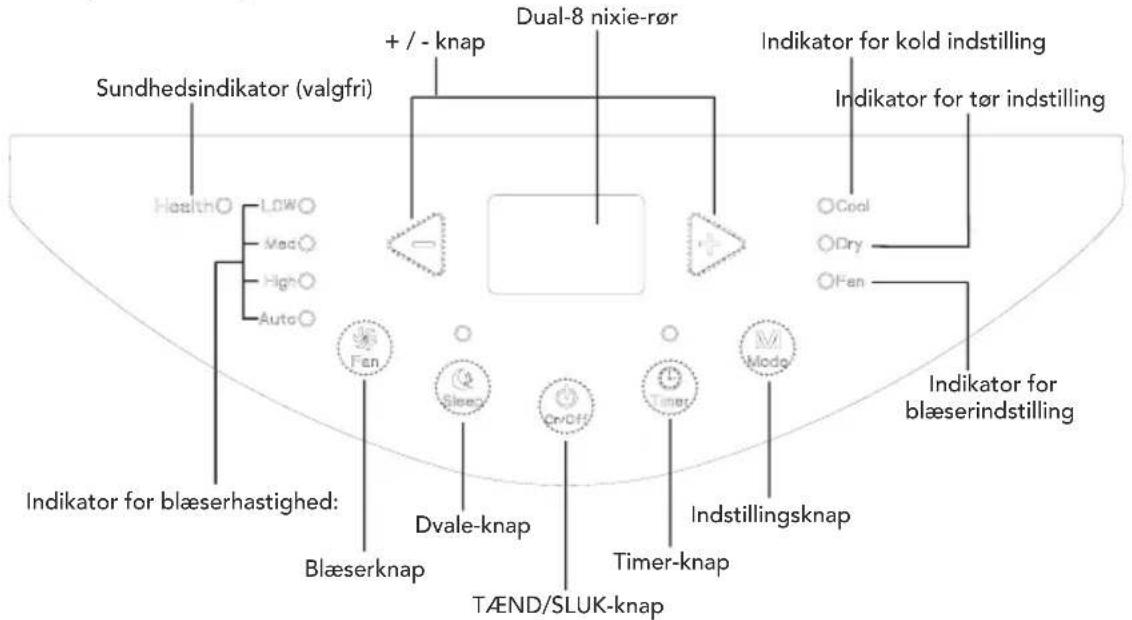

① Kontrollpanel
② Horisontalt spjeld
③ Vertikalt spjeld
④ Hjul
⑤ Ledningskrok
⑥Strømledning
⑦ Filter
⑧ Luftinntak
⑨ Tilkobling A
10 Avløpsrør

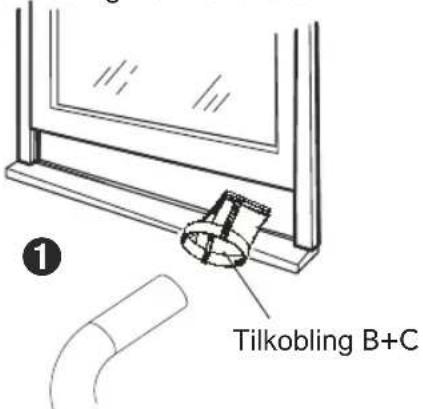

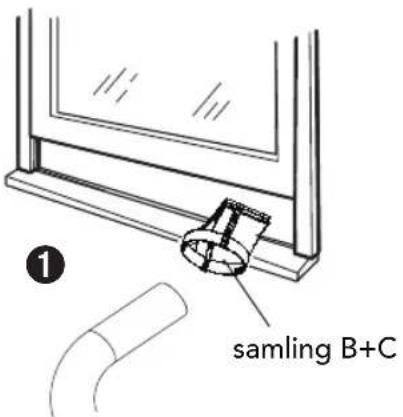

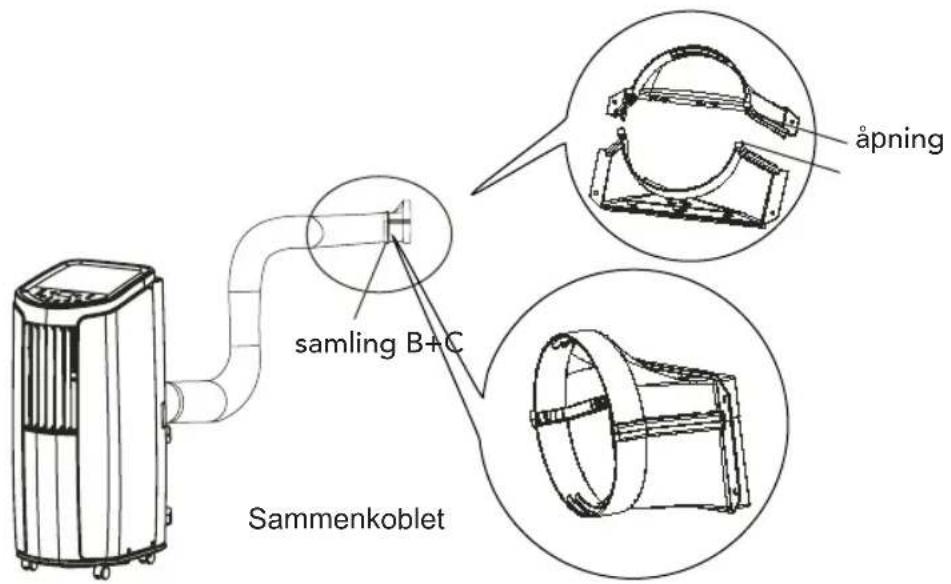

⑪ Tilkobling B+C

Varmeutløpsrør og annet tilbehør kan tilpasses i forhold til plasseringen

BRUK AV KLIMAANLEGGET

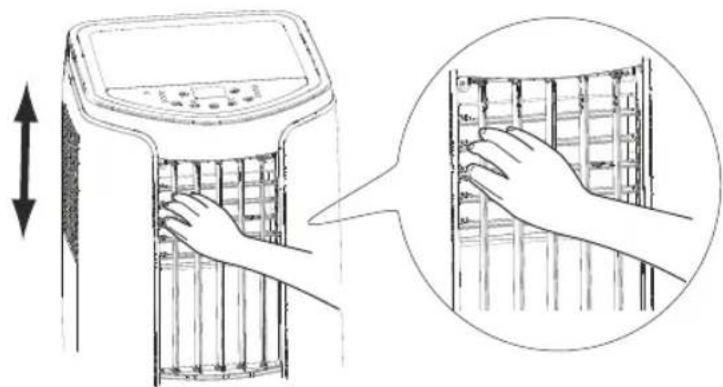

Styring av luftutblåsning

1. Opp/ned utblåsning retning

2. Hold horizontal spjeld som vist på bilde for å justere luftutblåsning.

3. Ikke bruk den laveste eller høyeste innstillingen i kjøle eller avfuktning (COOL eller DRY) modus hvor vifte er justert til laveste hastighet, kondensering kan samles på spjeld i form av rim.

1. Venstre/høyre utblåsning retning

Hold vertikal spjeld som vist på bilde for å justere luftutblåsning.

FORSIKTIG:

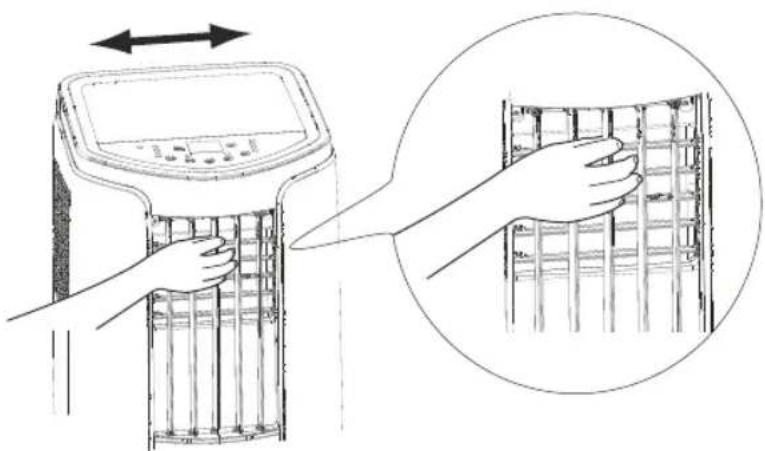

- Ikke juster utblåsningen for langt mot venstre eller høyre i kjøle og avfuktning (COOL eller DRY) modus hvor vifte er justert til laveste hastighet, kondensering kan samles på spjeld i form av rim.

- Etter tilkobling av strøm, vil apparatet gi fra seg lydsignal. Etter det kan du håndtere alle funksjoner fra kontrollpanel eller fjernkontroll.

- Under PÅ status, hver gang du trykker knapper på kontrollpanel, apparatet vil gi fra seg lydsignal. I mellomtiden, vil aktuell indikator for forskjellige innstillinger lyse.

- Under AV status, vil ikke dobbel-8 display lyse. Under PÅ status, i kjølemodus, vil dobbel-8 display på kontrollpanel vise satt temperatur. I andre modus innstillinger vil ikke display på kontrollpanelet lyse

1. PÅ/AV knapp

Ved å trykke denne knappen kan du skru av eller på klimaanlegget.

2. + / - knapp

Under kjøle modus, trykk "+" or "-" knapp for å øke eller senke temperatur 1°C(°F). Temperaturområde er 16°C-30°C. Disse knapper er ikke funksjonelle under avfukting eller viftemodus, (apparatet har egne innstillinger).

3. Modus knapp

Trykk modus knapp og driftmoduser forandres som følger: COOL→DRY→FAN

– COOL: Under denne modusen, skal kjøleindikator lyse. Ddobbel-8 display skal vise satt temperatur. Temperaturområde er 16°C\~30°C.

- DRY: Under denne modusen, vil avfuktingsindikator lyse. Dobbel-8 display kommer ikke til å lyse.

- FAN: Under denne modusen, vil apparatet bare blåse resirkulert luft (uten

kjøling). Dobbel-8 display kommer ikke til å lyse.

4. Vifteknapp

Trykk på denne knappen for å justere viftehastighet "lav hastighet→ middels hastighet →høy hastighet → auto hastighet".

5. Timer

Trykk på denne knappen for å få timer-alternativer. Juster ved å trykke på " + " eller" - " knapp. Instillinger kan økes eller senkes med 0.5 time de første 10 timer. Etter 10 timer vil økning eller senkning skje i hele timer.

Etter at timer-instillinger er ferdig, vil display blinke i 5s og etter det vil aktuell temperatur vise seg. Hvis timer-funksjonen er startet, vil det lyse i indikatorlampen for timer. Hvis du trykker timer knappen en gang til, vil hele funksjonen slettes.

6. Dvale

Trykk på denne knappen for å aktivere dvale-modus. Hvis apparatet er aktivert i kjølemodus, vil innstilt temperatur senkes med 1 grad for hver time, i de første 2 timene. Etter det vil temperaturen være uforandret inntil du deaktiverer funksjonen. Dvale-modus er ikke tilgjenglig i viftemodus og avfuktningmodus. Når dvale-modus er aktivert vil indikator for funksjonen lyse opp.

KNAPPER PÅ FJERNKONTROLL

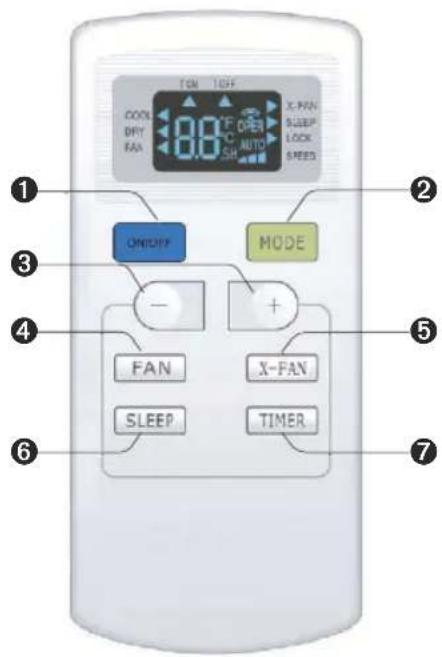

① PÅ/AV-knapp
② MODUS-knapp
③ +/- knapp
④ VIFTE-knap
⑤ X-VIFTE-knapp
⑥ DVALE-knapp
⑦ TIMER-knapp

MERKNAD:

X-VIFTE er funksjonen som er ment til å blåse restende kulde fra inneregister

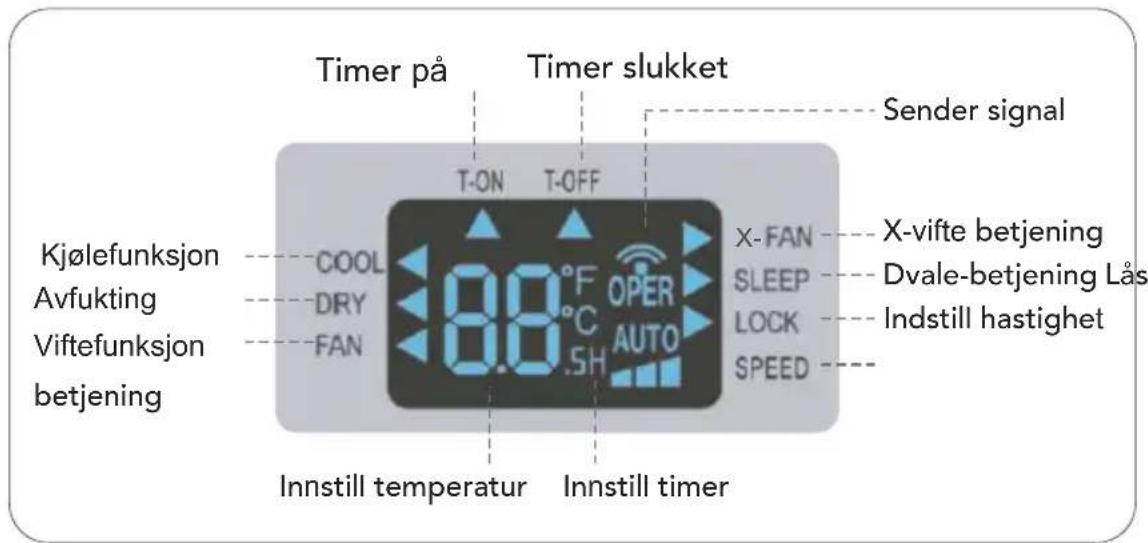

FORKLARING AV IKONER PÅ FJENKONTROLL

FORKLARING AV KNAPPER PÅ FJERNKONTROLL

MERKNAD:

• Dette er en multifunksjonell fjernkontroll, som kan brukes til flere apparater fra samme produsent. For enkelte modeller vil noen av funksjonene ikke være tilgjengelige. I sånne tilfeller vil det aktuelle apparatet fungere ved sine grunnfunksjoner.
• Etter strømtilkobling, vil apparatet gi fra seg lydsignal. Funksjonindikator" (") er PÅ (rød indikator). Etter det, kan du bruke fjernkontrollen med alle sine funksjoner.
• Ved å trykke PÅ knappen, uansett modus, vil det dukke opp signal symbol " 🔺" på display. Symbolet vil blinke en gang og gi fra seg en "pipe-lyd" og signal vil bli sendt til apparatet.
• Når apparatet er AV, vil temperatur og klokke-ikon vise seg på displayet (hvis timer er på eller av, da vil aktuelle ikoner vise seg på displayet av fjernkontroll). Når apparatet er PÅ, vil displayet vise funksjonen du har aktivert.

1. PÅ/AV knapp

Trykk på denne knappen for å skru PÅ/AV.

2. MODUS knapp

Trykk på denne knappen en gang for å velge modus sirkulerende (valgt modus vil lyse med ikonet "◀":

• Ved valgt COOL-modus, vil apparatet arbeide under kjølemodus. Trykk på + eller knapp for å justere temperatur. Trykk FAN knapp for å justere viftehastighet.
• Ved valg av DRY-modus, vil apparatet fungere som avfukter med lav viftehastighet. I denne modusen kan du ikke forandre viftehastigheten.
• Ved valg av FAN-modus, vil apparatet sirkulere luft. Ved FAN knapp kan du

justere viftehastighet.

3. + / - knapp

• Ved å trykke + eller - knapp en gang vil temperatur forandres med 1°C(°F). Ved å holde + eller - knapp i 2s, vil temperatur forandres hurtigere. Slipp knappen etter at temperatur er valgt.
• Ved instillinger for Timer på eller Timer av, trykk + eller - knapp for justering. (Se egne instillinger for Timer).

Trykk denne knappen for å velge viftehastigheter som: AUTO, HASTIGHET 1 (☐), HASTIGHET 2 (☐), HASTIGHET 3 (☐)

MERKNAD:

• Ved valg av Auto hastighet, vil apparatet velge viftehastighet i forhold til romtempertaur. Opp- og nedjustering vil skjer automatisk.
• Viftehastighet kan ikke justeres i DRY-modus.

Trykk på denne knappen i kjøle- eller avfuktningmodus for å starte X-FAN funksjon. Trykk samme knapp igjen for å skru av funksjonen.

MERKNAD:

• Når X-FAN funksjon er på, hvis apparatet ble skrudd av, vil vifte fortsatt fungere inntil fuktighet som har bygd seg opp blir fjernet.
• Under X-FAN funksjon, trykk X-FAN knapp én gang til, og funksjonen vil opphøre. Vifte vil stoppe umiddelbart.

Ved valgt kjøle og avfuktning modus, trykk på denne knappen for å aktivere Sleep funksjon. Trykk på den samme knappen for å avslutte Sleep funksjon. Ved viftemodus, er Sleep funksjonen ikke tilgjengelig.

7. TIMER-knapp

- Mens apparatet er på, trykk denne knappen for å sette Timer AV. T-OFF og H ikon vil blinke. Innen 5s, trykk + eller - knapp for å justere Timer AV. Ved å trykke + eller - knapp én gang vil justering flytte på seg 0.5h. Ved å holde + eller - knapp i 2s, vil innstillinger endre seg hurtigere. Slipp knappen etter ferdig innstilling. Trykk TIMER knapp én gang til for bekreftelse. T-OFF og H ikon vil stoppe å blinke.

• Mens apparatet er av, trykk på denne knappen for å sette Timer PÅ. T-ON og H ikon vil blinke. Innen 5s, trykk + eller - knapp for å justere Timer PÅ. Ved å trykke + eller - knapp én gang vil justering flytte på seg 0.5h. Ved å holde + eller - knapp i 2s, vil innstillinger endre seg hurtigere. Slipp knappen etter ferdig innstilling. Trykk TIMER knapp én gang til for bekreftelse. T-ON og H ikon vil stoppe å blinke.
• Annulere Timer PÅ/AV: Hvis Timer funksjon er på, trykk TIMER knapp én gang for å vise aktuell instilling. Innen 5s, trykk TIMER knapp en gang til for å avslutte denne funksjonen.

MERKNAD:

• Timerindstilling: 0,5\~24 timer
- Intervallet mellom to bevegelser kan ikke overstige 5 sekunder, ellers vil fjernbetjeningen forlate indstillingsstatus.

FORKLARING AV KNAPPKOMBINASJONER

Barnesikring

Trykk "+" og "-" knapper samtidig for å aktivere og deaktivere barnesikring. Når barnesikring er aktivert, LOCK indikator på fjernkontroll er PÅ. Hvis du prøver å bruke fjernkontrollen, vil den ikke kunne sende signaler.

Temperaturvisning

Ved status AV, trykk "-" knapp og "MODE" knapp samtidig for å veksle mellom °C og °F.

DRIFTVEILEDNING

1. Etter tilkobling av strøm, trykk "ON/OFF" knapp på fjernkontroll for å starte klimaannlegget.
2. Trykk "MODE" knapp for å velge bestemt funksjon: COOL, DRY, FAN.
3. Trykk "+" eller "-" knapp for å velge riktig temperatur.
4. Trykk "FAN" knapp for å velge viftehastighet: auto, lav, medium og høy hastighet.

BYTTE AV BATTERIER I FJENKONTROLL

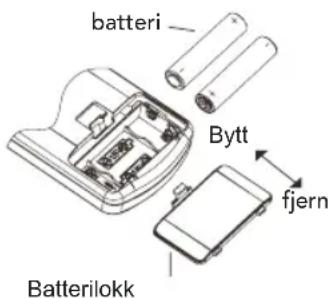

1. Trykk på baksiden av fjenkontroll som er merket med" " ", og dytt ut lokket over batteriboksen i pilens retning.
2. Bytt to stk (AAA 1.5V) nye batterier og vær sikker på at + og - pol er riktig plassert.
3. Sett batterilokk tilbake på plass.

MERK:

• Under drift, pek med fjernkontroll i retning av apparatet for å sende signal.
• Avstand mellom fjernkontroll og apparatet skal ikke overstige 8m, det skal ikke være noen hindringer imellom.
• Signal kan være forstryrret i område hvor det er mye NEON-lys eller trådløse telefoner. Fjernkontroll kan slutte å fungere.
• Bruk batterier av samme type.
• Hvis fjernkontroll (apparatet) ikke skal brukes over lengre tid, ta ut batterier.
• Hvis display på fjernkontroll er uklart eller helt borte, bytt batterier.

• Før rengjøring, skru av apparatet og ta ut strømmen. Hvis ikke, kan det forårsake elektrisk støt.
• Ikke spyl apparatet med vann. Det kan forårsake elektrisk støt.
• Ikke bruk brennbar væske for å rengjøre klimaannlegget. Det kan forårsake feilfunksjoner.

Utvendig rengjøring

Rengjøring av kabinett:

bruk en myk, fuktig klut. Ved fettflekker og ekstrem urenhet: bruk passende (mildere) rengjøringsmiddel.

Rengjøring av grill: Bruk myk klut eller en myk børste.

Rengjøring av filter

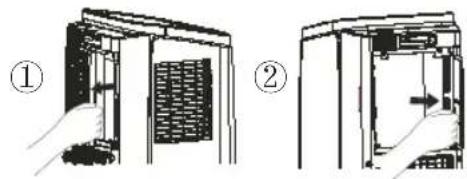

① Fjerning av filter

③Innstalering av filter

Etter at filter er rengjort og tørket, før den på plass.

② Rengjøring av filter

Bruk rent vann for å rengjøre filter. Hvis filteret er veldig urent, bruk lunken vann, maksimalt 40°C (104°F) blandet med mildt vaskemiddel. Ikke tørk filter i direkte sollys eller med hårføner. Tørk filter i skyggen.

• Filter skal rengjøres hver tredje måned. Hvis apparatet er utsatt for mye støv, skal filteret rengjøres oftere.
• Ved tørking av filter, ikke bruk blåsende varme. Det kan deformere eller smelte filter.

Rengjøring av avløpsrør

Fjern det store avløpsrøret fra apparatet, rengjør det og reinstaller. (For reinstallasjon av avløpsrøret bruk instruksjoner "montering og demontering av varme avløpsrør" på side 23-25.

Sjekkliste for sesongbruk

1. Sjekk om luftinntak og uttak er blokkert.
2. Sjekk om strømkontakt er i god stand.
3. Sjekk om filteret er rent.
4. Sjekk om batterier er i orden og er plassert riktig i fjernkontrollen.
5. Sjekk om andre tilslutninger for avløpsrør er montert riktig.
6. Sjekk om avløpsrør er uskadet.

Sjekkliste etter sesongbruk

1. Koble ut strøm.
2. Rengjør filter og utvendig chassis.
3. Fjern støv og andre urenheter fra klimaannlegget.
4. Fjern samlet vann fra klimaannlegget (bruk instruksjoner "Tapping av dreneringsvann").
5. Sjekk om tilslutninger for avløpsrør er skadet eller ikke. Ved skade, kontakt lokalforhandleren.

Langtidslagring

• Hvis apparatet ikke brukes over lengre tid, følg instruksjoner for god lagring: Vær sikker på at dreneringsvann som har samlet seg i klimaannlegget og avløpsrør er fjernet.
• Ta ut strømplugg og rull ledningen rundt festekroker for ledning.
• Rengjør klimaannlegget og pakk det godt inn for god beskyttelse.

Merknad

• Flestparten av pakningsmaterialene er resirkulbare. Resirkuler alt riktig.
• Hvis du vil resirkulere hele apparatet, kontakt lokalforhandleren eller lever direktet til en gjenvinningsstasjon.

FORKLARING AV FEILMELDINGER

Les gjennom vedlegg før du tar kontakt med forhandleren. Hvis feilfunksjon eller feilmelding ikke blir eliminert, ta kontakt med lokalforhandleren.

Symptomer	Problem	Løsning
Klimaannlegg vil ikke starte	Strømbrudd? • Vent til strømmen er tilbake.
	Er strømpluggen løs? • Koble til plugg på nytt.
	Om sikringen er av eller brent?	Be om profesjonell hjelp for å ordne sikringen.
	Er det feilfunksjon på styrekort?	Be om profesjonell hjelp gjennom lokalforhandleren.
	Om apparatet er restartet umiddelbart eller stopp?	Vent i 3min, og prøv på nytt.
Dårlig kjøling (varme)	• Er strømspenning for lav? • Vent til spenning er optimal.
	• Er luftfilter urent? • Rengjør luftfilter.
	• Er temperatur passende? • Juster temperatur.
	• Er døre og vinduer lukket? • Lukk dører og vinduer.
Klimaannlegg kan ikke motta signal fra fjernkontroll eller fjernkontroll reagerer ikke på kommando.	• Er apparatet tilkoblet riktig, er det riktig strømspenning?	• Ta ut strømplugg. Tilkoble plugg på nytt etter 3min. Start opp apparatet.
	• Er fjernkontroll innenfor rekkevidde?	• Rekkevidde for fjern-kontroll er 8m. Ikke overstyr denne lengden.
	• Er det blokkering mellom? • Fjern blokkeringen.
	• Er følsomheten for fjernkontroll for svakt?	• Sjekk batterier i fjern-kontroll. Bytt batterier hvis det er nødvendig.
	• Er NEON-lys/lamper i rommet?	• Hold fjernkontrollen nærmere apparatet.• Skru av NEON-lys/lamper og prøv på nytt.
Ingen luftstrøm	• Er luftinntak eller uttak blokkert?	• Fjern hindringer.
	• Er luftfilteret rent? • Regjør luftfilter
Innstilt temperatur kan ikke justeres.	• Er "lock" funksjon aktivert?	• Deaktiver "lock" funksjon med knappkombinasjon + og -
	• Er romtemperatur innenfor temperaturområdet?	• temperaturområde: 16°C-30°C .
Forekomst av uønsket lukt	• Er det noen kilder som kan forårsake forskjellige lukter som røyk, møbler og lignende?	• Fjern uønsket luktkilde.• Rengjør filter.
Unormale lyder under drift	• Er det tordenvær, strømbrudd eller lignende?	• Koble av strøm, koble til på nytt og start klimaannlegg.
Det høres en lyd av rennende vann	• Er apparatet akkurat skrudd av eller på?	• Det er lyd av flytende kjølevæske inne i apparatet, det er normalt.
Du hører knirkende lyd	• Er apparatet akkurat skrudd på eller justert i forskjellige moduser?	• Varmeutvidelse eller sammentrekning av materialer skjer under temperaturforandringer. Det er helt normalt.

Feilkoder

E5 Overspenningsbeskyttelse Skru		av strøm,og koble på nytt etter 10min.Hvis "E5" er fortsatt aktiv,be om profesjonell hjelp. Ta kontakt med lokalforhandleren.
H8 Chassis er overfylt med vann.		1. Drener ut vann som har samlet seg inne.2. Hvis "H8" er fortsatt aktiv, be om profesjonell hjelp.Ta kontakt med lokalforhandleren.
F1 Feil med romføler. Be om profesjonell hjelp.Ta kontakt med lokalforhandleren.
F2 Feil med register føler. Be om profesjonell hjelp. Ta kontakt med lokalforhandleren.
F0 1.Gasslekasje.2.Blokkert kapilarrør.		1. Koble ut strøm. Restart apparatet etter ca 30min;2. Hvis feilmeldingen er fortsatt aktiv, ta kontakt med lokalforhandleren.
H3 Beskyttelse av kompressor. 1. Sj		Sjekk hvis apparatet er utsatt for høy temperatur og høy fuktighet. Hvis romtemperatur er for høy, over 35°C, prøv å senke romtemperatur med utlufting.2. Sjekk om register (øvre eller nedre) er blokkert eller forstøvet. Fjern blokkeringen, rens filter, og restart klimaanlegget.3. Hvis feilmeldingen er fortsatt aktiv, be om profesjonell hjelp.Ta kontakt med lokalforhandleren.
E8 Høyt trykk i systemet.
F4 Romføler er skadet eller kortsluttet.		Be om profesjonell hjelp.Ta kontakt med lokalforhandleren.

ADVARSEL:

- Hvis du opplever en av følgende situasjoner, skru av klimaanlegget og ta ut strøm umidelbært. Ta kontakt med lokalforhandleren.

- Unormal lyd og during.

- Uønsket lukt.

- Vannlekkasje.

• Ikke prøv å reparere klimaanlegget selv.
• Hvis klimaanlegget er under drift mens noen av beskrevne situasjoner er oppstått, det kan resultere elektrisk støt og skader på apparatet.

SJEKKLISTE F∅R INSTALLASJON

ADVARSEL:

• Se etter alle annbefalinger i forhold til regulativer.
• Ikke bruk skadet eller upassende strømledning.
• Vær oberservert i forhold til installasjon og veiledning. Unngå feil installasjon for å forhindre elektrisk støt, skader og andre ulemper.

Valg av plassering

Grunnleggende behov

Installasjon av apparatet på følgende plasser kan forårsake feilfunksjoner. Hvis det er unngåelig, ta kontakt med lokalforhandleren:

1. Plass ved varmekilder, brennbare og eksplosive beholdere, og lignende.
2. Plass med høy-frekvente kilder som medisinske apparater og sveisemaskiner.
3. Plass i nærheten av vannkilder.
4. Plasser med utslipp av olje og røyk.
5. Plasser med utslipp av syrlige gasser.
6. Andre plasser med spesielle karakteristiske egenskaper.

Behov for klimaanlegget

1. Luftinntak skal være langt unna hindringer, disse skal ikke plasseres i nærheten av luftutblåsning og varme utblåsningsrør. Dette kan påvirke utblåsning gjennom varme rør.

2. Ikke plasser apparatet i nærheten av NEON-lys/lamper.

3. Apparatet skal ikke brukes på vaskerom (høy fuktighet kan påvirke drift og forårsake feilfunksjoner).

Behov for elektrisk tilkobling

Sikkerhetsregler

1. Følg elektrodirektiver ved installasjon.

2. I forhold til lokal sikkerhetsregler, bruk godkjent tilkobling (ikke skjøteledning).

3. Hvis elektrisk ledning er skadet, må den byttes ut av kvalifisert personell. Det er for å unngå mulige skader.

4. Strømkontakt må være jordet.

5. Vær oppmerksom på strømutkobling ved nødvendig elektrisk inngrep.

6. Ikke koble til strøm før resten av installasjonen er ferdig.

7. Klimaanlegget tilhører første klasse elektro apparater, den må tilkobles med jordet kontakt. Vær sikker på at tilkoblingen er riktig, hvis ikke kan det forårsake elektrisk støt.

8. Jordingmotstand må tilsvare nasionale regulativer.

9. Klimaanlegget skal installeres ved nasjonale regulativer.

FORBEREDELSER F∅R INSTALLASJON

MERK: Sjekk om alt av utstyr er med i pakke.

Utstyr

Tilkobling A		Tilkobling B		Tilkobling C		Varme avløpsrør		Adapter (1)
Kabelfeste (2)			Skrue (3)		Rørfeste		Plugg	Slangeklemme (2)
Dreneringslange			Fjernkontroll			Batterier (2)(AAA 1.5V)		Brukermanual

Verktøy for installasjon

Skrutrekker	Skrutrekker	Sag
Målebånd	Saks	Blyant

INSTALLASJON AV LEDNINGSOPPHENG

- Samle ledningskroken bak på enheten med skruer (ledningskrokens retning er som vist i følgende fig.).

Fjerne oppsamlet vann

Det er 2 måter at fjerne oppsamlet vann:

① Bruk dreneringsmuligheten fra hullet i bunnen.

MERKNAD: Hvis du bruker dreneringsmuligheten fra hullet i bunnen, skal drensrøret installeres før bruk, ellers vil dårlig drenering påvirke enhetens normale drift.

Instruktioner vedr. installation av drensrør:

1. Fjern gummiproppen i dreneringsåpningen.

1. Monter drenrørets clips til høyre på baksidenav platen tett på drensåpningen med en skrue.

1. KPlasser dreneringsslange i slangeholder, plasser slangeklemme på begge sider av dreneringsslangen.

2. Plasser gummiplugg i dreneringsslange og stram alt med slangeklemmer.

Tapping av drensvann

Ved kjøle-og avfuktningsdrift, kondensvann vil samle seg i bunn og vil blåses

opp med vannpumpe som er innebygd. Så lenge kondensatortemperatur er

høy, meste parten av vannet vil fordampe og vil bli blåst ut gjennom varme

avløpsrør. En liten del av vannet vil fortsatt være i omløpet og vil samle seg i bunnpanne.

1. Hvis bunnpanne fylles opp med vann, vil du høre pipelyd 8 ganger og "H8"

feilmelding vil vise seg i displayet som påminnelse om vannavtapping:

- Flytt apparatet til et passende plass for avtapping av vann; ikke hell eller rist

apparatet ved flytting, for å unngå vannlekkasje.

- Løsne dreneringsslange fra slangefeste, ta ut gummiplugg og drener

samlende vann fra apparatet.

Sett tilbake gummiplugg på plass etter at dreneringen er ferdig og

plasser dreneringsslangen tilbake til slangefeste.

- Etter at alt vann er fjernet og kompressor har stoppet i 3min, vil

klimaannlegget starte på nytt.

②Bruk av kontinuerlig drenering fra stuss i midten.

Merk: Vannet kan bli drenert automatisk gjennom dreneringsslange 14mm indre diameter (ikke inkludert).

1. Skru ut lokk og gummiplugg fra stuss i midten av apparatet (ta vare på den) som vist på bilde.

1. Skru på dreneringsadapter (inkludert i monteringsutstyr).
2. Monter dreneringsslange sammen med adapter.

Ved bruk av kontinuerlig drenering gjennom stuss i midten av apparatet, plasser apparatet på flatt og jevnt underlag og vær sikker på at det ikke er noen hindringer for fritt fall av vannet. Plassering av apparatet på ujevne flater kan resultere at vann samler seg inne i apparatet som igjen kan resultere at apparatet skrur seg av. Tøm vannet fra apparatet gjennom nederste stuss hvis det oppstår vannoppsamling.

Montering og demontering av varme avløpsrør

Installasjon av varme avløpsrør

Skru sammen tilkobling A og B+C til endene av varme avløpsrør (som vist på bilde). med uret

1. Plasser tilkoblingen A(pass på at TOP-sidener riktig plassert) inntil du hører KLIKK-lyd.
2. Plasser riktig tilkoblinger A og B i forhold til hverandre. Press sammen forsiktig og skru til varme avløpsrør.

Merknader for innstallasjon

Lengde av varme avløpsrør er maksimalt 1m (utstrukket). Det er anbefalt å bruke inkludert avløpsrør. Avløpsrør kan strekkes ut.

Ved innstallasjon, skal varme avløpsrør strekkes minst mulig. Ikke forleng varme avløpsrør med andre avløpsrør. Det kan resultere i feilfunksjoner.

- Korrekt installasjon som vist i figuren (ved installasjon på vegg skal høyden være omkring 40 cm-130 cm fra gulvet).

Feil installasjon som vist på bilde (ved kraftige svingninger i varme avløpsrør kan forårsake feilfunksjoner).

Demontering av varme avløpsrør

Fjern tilkobling B+C:Demonter tilkobling fra hverandre.

Fjern tilkobling A: Trykk låsen og løft tilkobling A oppover.

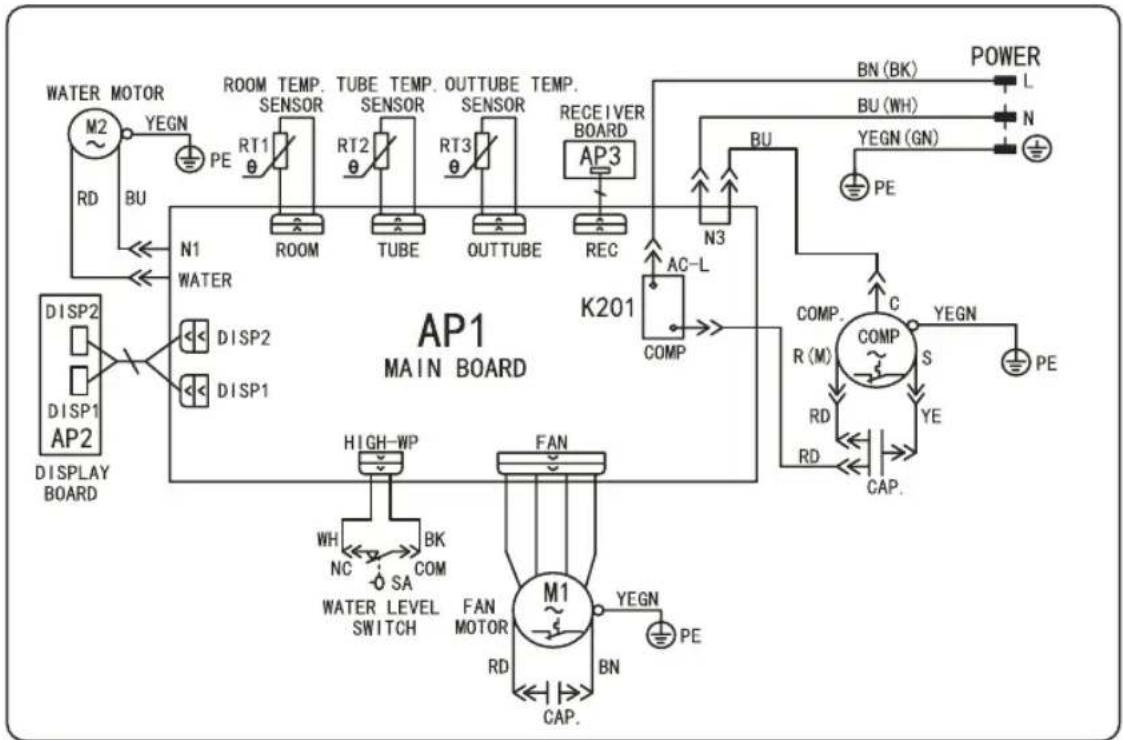

ELEKTRISK SKJEMA Cool 7


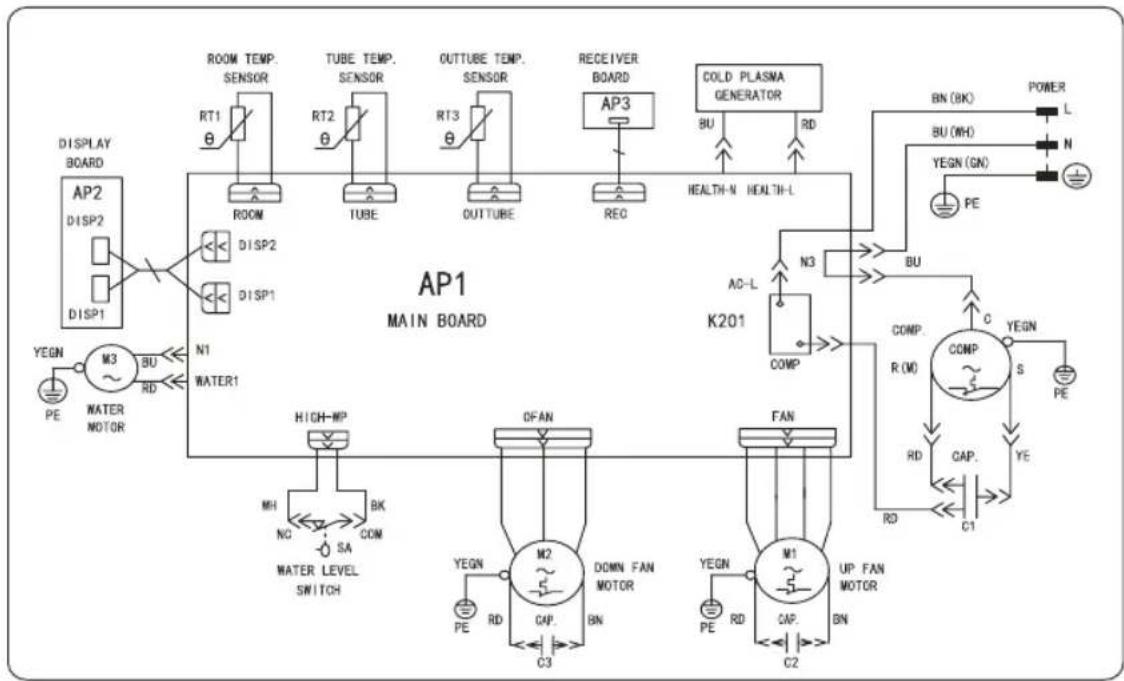

Cool 12

Ikke kast klimaanlegget smmen med annet husholdningsavfall. For å hindre mulig skade på miljøet eller menneskelig helse fra ukontrollert avfallsdeponering, resirkuler det ansvarlig for å fremme bærekraftig gjenbruk av vesentlige ressurser. For å returnere brukt enhet, kan du bruke retur og innsamlingssystemer eller kontakte forhandleren der produktet er kjøpt.

R410A(R32/125: 50/50): 2087,5

I følge direktivet for avfall av elektronikk og elektrisk utstyr (WEEE), skal slikt avfall bli samlet inn separat og behandlet. Hvis du i fremtiden trenger å kaste dette produktet, vennligst ikke kast dette sammen med vanlig avfall. Vennligst send dette produktet til oppsamlingspunkter hvor dette er tilgjengelig.

Driftmiljö 4

Försiktighetsåtgärder

Rengøring og vedligeholdelse.... 12

Foranstaltninger ved installation 17

Forberedelse inden installation 19

Navn på kontrolpanel

BEMÄRK:

Når filteret er rengjort og tørt, geninstalleres det.

② Rengør filter

1. Fjern samling B: fjern samling B fra samling C.
2. Fjern samling A: Tryk på spændet og løft samling A opad for at fjerne den.
