BRUKSANVISNING L20PTC16E Logik

Sikkerhetsadvarsler 7

Pakke opp....23

Produktoversikt....24

Bruk Av Varmeovn 24

Slå enheten av....25

Sikkerhetsenheter 25

System for beskyttelse mot overoppheting.... 25

Veltebeskyttelsesbryter 25

Rengjøring 25

Råd og tips 26

Hvis strømmen til varmeovnen automatisk slås av, følger du trinnene nedenfor: 26

Spesifikasjoner 26

Produktetikett 26

DK Indholdsfortegnelse

Beskyttelse mod overophedning....40

For din fortsatte sikkerhet, samt for å redusere risikoen for elektrisk støt, vennligst følg alle sikkerhetsinstruksene som er listet opp under. Les alle instrukser nøye for du bruker enheten og behold dem for fremtidig oppslag.

• Behold instruksjonsboken. Dersom du overleverer den til en tredjepart, husk å legge ved denne håndboken.

• Apparatet er kun beregnet på vanlig innendørs husholdningsbruk og lignende bruksområder som:
  -bondegårder og i kjøkken som er tilgjengelige for hotellgjester, moteller og lignende overnattingssteder;
  –typiske bed & breakfast-etablissementer;
  -catering og steder som ikke har en butikkfunksjon.

• Sørg for at spenningen i hjemmet ditt tilsvarer spenningen på apparaten. Hvis du er usikker, ta kontakt med en kvalifisert elektriker.

• Ikke knekk eller vikle strømledningen og støpselet rundt apparatet, da dette kan føre til at isolasjonen svekkes og splittes, særlig der ledningen

kommer inn i apparatet.

- Kontroller at strømkabelen er trukket helt ut før bruk, og ordne den slik at den ikke er i kontakt med noen del av apparatet.

- Ikke trekk i strømledningen. Aldri flytt, bær eller heng apparatet med nettkabelen.

- Ikke bruk en pluggadapter eller skjøteledning. Den kan overopphete og forårsake brann.

- Apparatet må ha minimum 50 cm klaring rundt alle sider av apparatet.

- Sørg for at enheten brukes på et stabilt og plant underlag. Hvis underlaget er ujevnt er det en risiko for at apparatet kan velte. Dessuten kan overdreven vibrasjon og støy forekomme. Hvis apparatet veltes ved uhell, må du umiddelbart koble fra strømforsyningen.

- Ikke bruk apparatet i garderober eller i nærheten av tekstiler eller klær. Ikke sett apparatet på en dyp haug med tepper.

- Ikke bruk apparatet i områder der bensin, maling eller andre brennbare stoffer brukes eller lagres.

- Ikke bruk apparatet i meget støvete områder,

da støv kan samle seg på varmeelementene og føre til overoppheting.

- Ikke bruk apparet hvis det er noen synlige tegn på skader på apparatet.

- Ikke bruk apparatet i direkte sollys, nær varmekilder, fuktige miljøer eller på steder nær vann eller andre væsker som bad, dusj eller svømmebasseng.

- Ikke bruk apparatet med våte hender eller sølevann eller när det er andre væsker på apparatet, nettkabelen eller stikkontakten.

- Trekk alltid støpslet ut av stikkontakten när apparatet ikke brukes.

- FORSIKTIG: Noen deler kan bli svært varme og forårsake brannskader. Dersom barn eller sårbare mennesker er til stede må du være ekstra forsiktig.

- Ikke la barn være alene eller uten tilsyn i området hvor apparatet er i bruk.

skadet, må den skiftes av produsenten, en autorisert serviceagent eller tilsvarende kvalifisert person for å hindre fare.

- Barn under 3 år skal holdes unna med mindre de er under oppsyn hele tiden.

- Barn mellom 3 og 8 år, skal bare slå av/på apparatet dersom det har blitt plassert eller montert i den tiltenkte normale driftsposisjonen og dersom de er under oppsyn eller har fått instruksjoner om sikker bruk av apparatet og forstår de relevante farene. Barn mellom 3 og 8 år skal ikke plugge inn, regulere eller rengjøre apparatet eller utføre vedlikehold.

- Dette apparatet kan brukes av barn fra og med 8 år og personer med reduserte fysiske-, sensoriske- eller mentale evner eller mangel på erfaring og kunnskap hvis de er under tilsyn eller mottar anvisning om bruk av apparatet på en sikker måte og forstår farene dette innebærer. Barn må ikke leke med apparatet. Rengjøring og normalt vedlikehold må ikke utføres av barn med mindre de er eldre enn 8 år og under tilsyn. Barn må ikke foreta

rengjøring og vedlikehold uten tilsyn.

• Ikke sperr eller begrens luftstrømningen rundt apparatet. Plasser apparatet slik at åpningene for inntak og utslipp av luft ikke sperres eller begrenses på noe vis.
• Ikke skyv gjenstander inn åpningene for inntak og utslipp av luft.

ADVARSEL

For å unngå overoppheting må apparatet ikke tildekkes.

For din fortsatte sikkerhed og for at reducere risikoen for skader eller elektrisk stød bedes du følge angivelserne herunder.

-catering og lignende ikke-detail anvendelser.

Vi anbefaler at du tar deg tid til å lese gjennom hele bruksanvisningen så du blir fortrolig med alle funksjonene. Veiledningen gir deg også mange tips og råd for å løse eventuelle problemer.

Les alle sikkerhetsanvisningene nøye før bruk og behold bruksanvisningen for framtidig referanse.

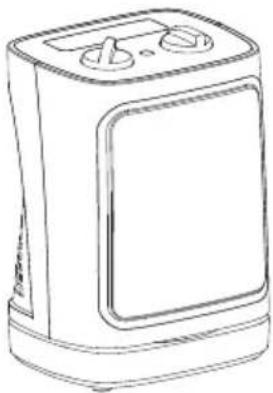

Pakke opp

Fjern alle gjenstander fra emballasjen. Ta vare på emballasjen. Ta hensyn til lokale forskrifter om avfallshåndtering hvis du må kaste emballasjen.

Følgende elementer er vedlagt:

Hovedenhet Instruksjonsmanual

Plasser varmeovnen oppreist på gulvet borte fra gardiner, møbler eller tapet før du kobler den til stikkontakten.

• Vri effektregulatoren til posisjon "LO" (lav varme), "HI" (høy varme), "LO & OSC" (lav varme & svinge) eller "HI & OSC" (høy varme & svinge).
• Drei termostatregulatoren til ønsket posisjon. Det anbefales at du velger posisjon "MAX" for å få varmeovnen til å forvarme. Det vil ta 5–10 minutter for varmeovnen å varme seg helt opp.
• Når rommet när ønsket temperatur, dreier du termostatreguleringen sakte mot klokken.

Det er normalt at varmeovnen avgir noe lukt og røyk når den slås på for første gang, eller når den slås på etter å ikke ha blir brukt på en lang stund. Denne lukten vil forsvinne når varmeovnen har vært slått på i en liten stund.

Varmeovnen vil ikke fungere ved å vri på effektregulatoren hvis termostaten er stilt inn for lavt.

• Vri effektregulatoren til posisjon "OFF".
• Vri termostatregulatoren til posisjon "MIN".
• Ut støpselet fra stikkontakten.

Sikkerhetsenheter

System for beskyttelse mot overoppheting

Strømmen til varmeovnen vil automatisk slås av hvis temperaturen i varmeovnen går over en viss grense. Hvis varmeovnen overopphetes, vil den slå seg av. Slå varmeovnen av, og la den avkjøles helt. Varmeovnen vil da fortsette å operere som normalt.

Veltebeskyttelsesbryter

Når du bruker varmeovnen i en oppreist posisjon på et flatt og stabilt underlag, vil veltebeskyttelsesbryteren være på. Dersom varmeovnen velter, slutter den å fungere automatisk.

Ikke overstyre veltebeskyttelsesbryteren, da dette kan føre til farlige situasjoner. Hvis enheten brukes på et tykt teppe, kan veltebeskyttelsesbryteren bli aktivert.

Rengjøring

Varmeovnen bør rengjøres regelmessig for å hindre at skitt og støv samler seg. Dette kan påvirke ytelsen. Sørg for at åpningene for inntak og utslipp av luft ikke blir blokkert. Disse kan rengjøres med en støvsuger med børstetilbehør.

Sørg for at du kobler varmeovnen fra stikkontakten og venter på at varmeovnen avkjøles helt før rengjøring.

• Kontroller at varmeovnen er koblet til strømnettet, og at strømmen er slått på ved stikkontakten.
• Sjekk at varmeovnen står oppreist.
  • Sjekk om termostaten er satt for lavt.
• Prøv å skifte sikringen i støpselet.
• Hvis varmeovnen fremdeles ikke fungerer, må du ikke prøve å reparere den selv.

Hvis strømmen til varmeovnen automatisk slås av, følger du trinnene nedenfor:

1. Koble varmeovnen fra stikkontakten, og la den kjøle seg ned.
2. Inspiser varmeovnen. Rengjør luftinntaket og luftutløpet med en støvsuger hvis det er behov for det. Hvis det er noen tegn på fysiske skader (for eksempel hvis dekselet er brent eller smeltet), må du ikke forsøke å bruke varmeovnen. Overlat alt vedlikeholdsarbeid til kvalifisert personell.
3. Koble varmeovnen til på nytt, og slå den på igjen. Hvis varmeovnen slår seg av på nytt, flytter du den til et område med bedre ventilasjon.

Spesifikasjoner

Modell L20PTC16E
Merkespenning 220-240V,	50Hz
Strøminngang 1200W (Lav varme)	2000W (Høy varme)

Funksjoner og spesifikasjoner kan endres uten varsel.

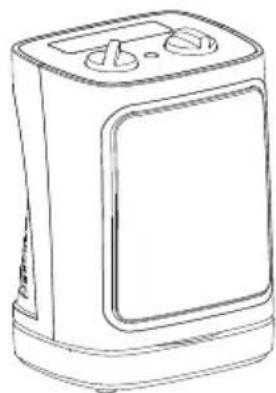

Produktetikett

Modell L20PTC16E
Matvare Symbol Verdi Enhet Matvare Enhet
Varmeeffekt Type varmeinngang, kun for				elektriske lagring av lokale luftoppvarmere (velg én)
Nominell varmeeffekt	P_nom	2,000 kW	Manuell	varmekontroll med integrert termostat	nei
Minimum varmeeffekt (indikativ)	P_min	1,200 kW	Manuell	varmekontroll med rom- og/eller utendørs temperaturtilbakekobling	nei
Maksimal vedvarende varmeeffekt	P_max,c	2,000 kW	Elektronisk varmekontrollmed rom- og/eller utendørstemperaturtilbakekobling	nei
Auksiliært elektrisitetsforbruk Vifteassistert varmeeffekt nei
Ved nominell varmeeffekt	el_max	N/A kW	Type varmeeffekt/romtemperaturkontroll (velg én)
Ved minimal varmeeffekt	el_min	N/A kW	Ett trinns varmeeffekt, og ingenromtemperaturkontroll	nei
I ventemodus el	SB	N/A kW	To eller flere manuelle trinn;ingen romtemperaturkontroll	nei
				Med romtemperaturkontrollmed mekanisk termostat	ja
				Med rlektroniskromtemperaturkontroll	nei
				Elektroniskromtemperaturkontroll plussdag-tidtaker	nei
				Elektroniskromtemperaturkontroll plussuke-tidtaker	nei
				Andre kontrollalternativer (flere valg mulig)
				Romtemperaturkontroll mednærværspåvisning	nei
				Romtemperaturkontroll medpåvisning av åpent vindu	nei
				Med alternativ foravstandskontroll	nei
				Med adaptiv startkontroll nei
				Med begrensning for driftstid nei
				Med svart pære-sensor nei
Kontaktdetaljer DSG Retail Ltd. (co. no. 504877)1 Portal Way, London, W3 6RS, UK

NO

Følgende dele er inkluderet:

Symbolet på produktet eller emballasjen indikerer at produktet ikke må kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et egnet innsamlingssted for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av kassert utstyr på tidspunktet for deponering vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljø. For mer informasjon om hvor du kan levere avfall til gjenvinning, kan du kontakte lokale myndigheter, eller der du kjøpte produktet.
