L20ORW14E - Komfyr Logik - Gratis bruksanvisning og manual

Produkttype	Frittstående elektrisk komfyr
Merke	Logik
Modell	L20ORW14E
Bredde	60 cm
Dybde	60 cm
Høyde	85 cm
Vekt	52 kg
Strømforsyning	230 V ~ 50 Hz, 10 kW
Platetype	4 solide kokeplater
Ovnstype	Konvensjonell elektrisk ovn med grill
Ovnsvolum	65 liter
Ovnfunksjoner	Bake, Grill, Toppvarme, Bunnvarme, Tining
Tidsur	Mekanisk tidsur med umiddelbar start og automatisk stopp
Innvendig lys	Ja, innvendig ovnslys
Energiklasse	B (Ovn)
Rengjøring	Enkel rengjøring emalje innvendig, avtakbar ovnsdør
Sikkerhetsfunksjoner	Barnesikring, automatisk avstenging (ovn), overopphetingsbeskyttelse
Tilgjengelighet av reservedeler	Tilgjengelig: Varmeelementer, termostater, kontrollknapper, dørpakninger
Reparerbarhetsindeks	7,5 / 10 (basert på typisk design)
Garanti	2 års produsentgaranti

Ofte stilte spørsmål - L20ORW14E Logik

Hvordan installerer jeg Logik L20ORW14E komfyren?

Sørg for at apparatet installeres av en kvalifisert elektriker. Den må kobles til en 230 V, 50 Hz strømforsyning med en egnet frakoblingsbryter. Plasser komfyren på en flat, stabil overflate, med minst 5 cm klaring fra vegger. Se i manualen for detaljerte koblingsskjemaer.

Hvordan bruker jeg ovnen?

Vri ovnfunksjonsvelgeren til ønsket innstilling (f.eks. Bake, Grill). Still inn temperaturen med termostaten. Indikatorlampen vil slå seg av og på mens ovnen opprettholder temperaturen. Forvarm i 10-15 minutter for best resultat. Bruk tidsur om tilgjengelig.

Hvordan rengjør jeg kokeplatene?

La kokeplatene avkjøles helt. Tørk av med en fuktig klut og mildt vaskemiddel. For vanskelige flekker, bruk et ikke-slipende rengjøringsmiddel. Ikke senk kokeplatene i vann. Sørg for at kokeplatene er tørre før bruk.

Hvordan rengjør jeg ovnen?

Fjern ovnshyller og sidehyller. Bruk en myk klut med varmt såpevann eller en dedikert ovnsrens. Unngå slipende skuresvamper. Ovnsinnsiden har enkel rengjøring emalje; tørk søl umiddelbart etter avkjøling. Ovnsdøren er avtakbar for grundig rengjøring.

Hva gjør jeg hvis ovnen ikke blir varm?

Kontroller først at komfyren er riktig tilkoblet strøm og at strømbryteren ikke har slått ut. Sørg for at tidsuret er satt til manuell modus (hvis aktuelt). Sjekk at funksjonsvelgeren og termostaten er riktig innstilt. Hvis problemet vedvarer, kontakt en kvalifisert tekniker.

Kan jeg bruke aluminiumsfolie i ovnen?

Du kan bruke aluminiumsfolie, men ikke dekk ovnsbunnen eller varmeelementene, da det kan forårsake overoppheting og skade. Bruk folie kun på stekebrett eller til å pakke inn mat, sørg for at den ikke berører ovnsvegger eller elementer.

Hvordan aktiverer jeg barnesikringen?

Barnesikringen forhindrer utilsiktet aktivering av kokeplaten. Trykk og hold inne låseknappen (hvis utstyrt) i 3 sekunder til indikatorlampen lyser. For å deaktivere, gjenta prosessen. Se i manualen for nøyaktige instruksjoner.

Hvorfor fungerer ikke ovnslyset?

Ovnslyspæren må kanskje skiftes. Slå av strømmen ved hovedsikringen. Fjern lysdekslet (vanligvis ved å trekke det av eller skru det løs). Bytt pæren med en ny av samme type (vanligvis 25W, 300°C varmebestandig). Sett dekslet på igjen og slå på strømmen.

Hvordan bytter jeg et varmeelement?

Koble komfyren fra strømmen. Fjern ovnens bakpanel. Skru ut det defekte elementet fra braketten og koble fra ledningene. Installer det nye elementet (samme modell) og koble ledningene godt til. Sett sammen igjen og test. Hvis du er usikker, ansett en profesjonell.

Hva er energiforbruket til denne komfyren?

Ovnen har energiklasse B. Typisk energiforbruk for ovnen er omtrent 0,9 kWh per syklus (standard last). Kokeplatens forbruk varierer med bruk. For detaljerte tall, se produktets energimerke eller manual.

BRUKSANVISNING L20ORW14E Logik

Sikkerhetsadvarsler 8

Pakke opp....24

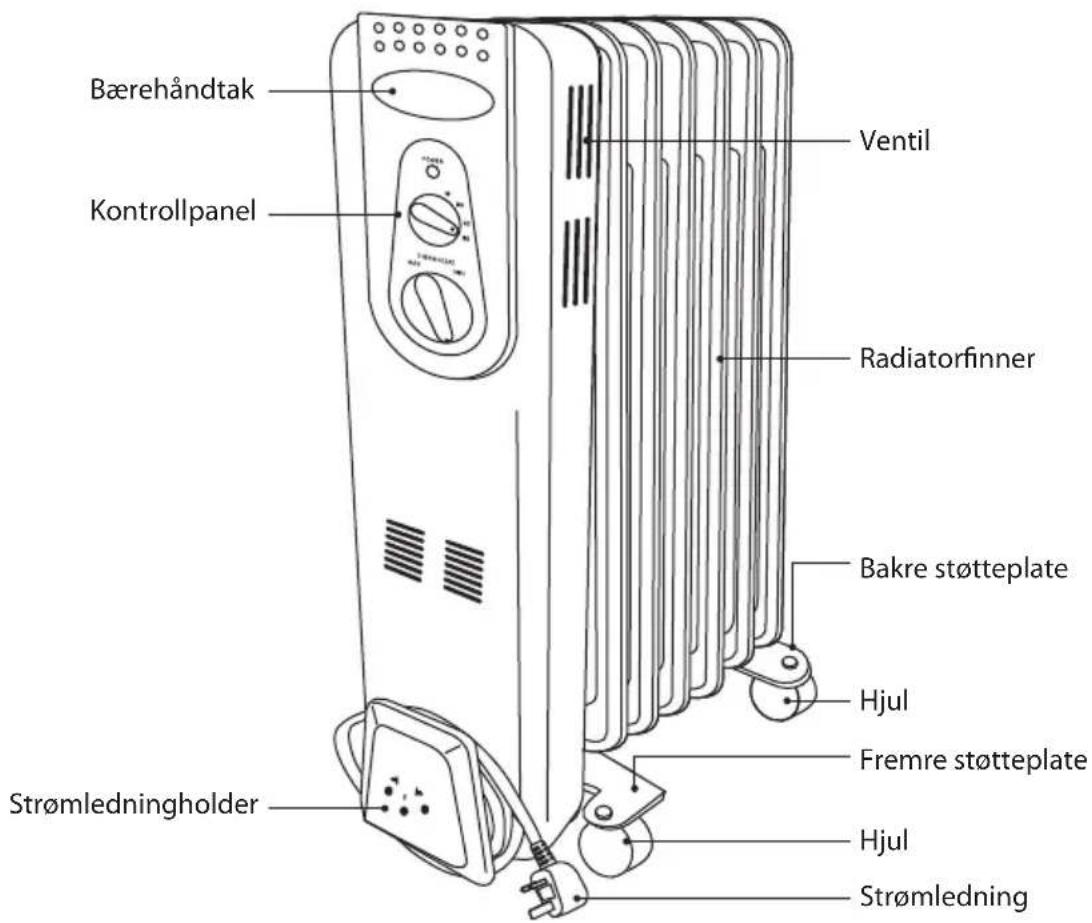

Produktoversikt....25

Kontrollpanel 25

Sammensetting 26

Betjening 28

System for beskyttelse mot overoppheting.... 28

Rengjøring og oppbevaring 28

Tips og triks....29

Spesifikasjoner 29

Rengøring og opbevaring.... 46

Tips & tricks 47

Specifikationer....47

For din fortsatte sikkerhet, samt for å redusere risikoen for elektrisk støt, vennligst følg alle sikkerhetsinstruksene som er listet opp under. Les alle instrukser nøye for du bruker enheten og behold dem for fremtidig oppslag.

- Behold instruksjonsboken. Dersom du overleverer den til en tredjepart, husk å legge ved denne håndboken. - Apparatet er kun beregnet på vanlig innendørs husholdningsbruk og lignende bruksområder som:

– bondegårder og i kjøkken som er tilgjengelige for hotellgjester, moteller og lignende overnattingssteder;
– typiske bed & breakfast-etablissementer;
- catering og steder som ikke har en butikkfunksjon.

- Sørg for at spenningen i hjemmet ditt tilsvarer spenningen på apparaten. Hvis du er usikker, ta kontakt med en kvalifisert elektriker.

- Ikke knekk eller vikle strømledningen og støpselet rundt apparatet, da dette kan føre til at isolasjonen svekkes og splittes, særlig der ledningen kommer inn i apparatet.

- Kontroller at strømkabelen er trukket helt ut før bruk, og ordne den slik at den ikke er i kontakt med noen del av apparatet.

- Ikke trekk i strømledningen. Aldri flytt, bær eller heng apparatet med nettkabelen.

- Ikke bruk en pluggadapter eller skjøteledning. Den kan overopphete og forårsake brann.

- Apparatet må ha minimum 50 cm klaring rundt alle sider av apparatet.

- Sørg for at enheten brukes på et stabilt og plant underlag. Hvis underlaget er ujevnt er det en risiko for at apparatet kan velte. Dessuten kan overdreven vibrasjon og støy forekomme. Hvis apparatet veltes ved uhell, må du umiddelbart koble fra strømforsyningen.

- Ikke bruk apparatet i garderober eller i nærheten av tekstiler eller klær. Ikke sett apparatet på en dyp haug med tepper.

- Ikke bruk apparatet i områder der bensin, maling eller andre brennbare stoffer brukes eller lagres.

- Ikke bruk apparatet i meget støvete områder, da støv kan samle seg på varmeelementene og føre til overoppheting.

- Ikke bruk apparet hvis det er noen synlige tegn på skader på apparatet.

- Ikke bruk apparatet i direkte sollys, nær varmekilder, fuktige miljøer eller på steder nær vann eller andre væsker som bad, dusj eller svømmebasseng.

- Ikke bruk apparatet med våte hender eller sølevann eller när det er andre væsker på apparatet, nettkabelen eller stikkontakten.

- Trekk alltid støpslet ut av stikkontakten när apparatet ikke brukes.

- Noen deler kan bli svært varme og forårsake brannskader. Dersom barn eller sårbare mennesker er til stede må du være ekstra forsiktig.

- Ikke la barn være alene eller uten tilsyn i området hvor apparatet er i bruk.

- Hvis strømledningen blir skadet, må den byttes av en autorisert serviceagent eller kvalifisert elektriker for å unngå fare eller elektrisk støt.

- Barn under 3 år skal holdes unna med mindre de er under oppsyn hele tiden.

- Barn mellom 3 og 8 år, skal bare slå av/på apparatet dersom det har blitt plassert eller montert i den tiltenkte normale driftsposisjonen og dersom de er under oppsyn eller har fått instruksjoner om sikker bruk av apparatet og forstår de relevante farene. Barn mellom 3 og 8 år skal ikke plugge inn, regulere eller rengjøre apparatet eller utføre vedlikehold.

- Dette apparatet kan brukes av barn fra og med 8 år og personer med reduserte fysiske-, sensoriske- eller mentale evner eller mangel på erfaring og kunnskap hvis de er under tilsyn eller mottar anvisning om bruk av apparatet på en sikker

måte og forstår farene dette innebærer. Barn må ikke leke med apparatet. Rengjøring og normalt vedlikehold må ikke utføres av barn med mindre de er eldre enn 8 år og under tilsyn. Barn må ikke foreta rengjøring og vedlikehold uten tilsyn.

• Ikke sperr eller begrens luftstrømningen rundt apparatet. Plasser apparatet slik at åpningene for inntak og utslipp av luft ikke sperres eller begrenses på noe vis.
• Ikke skyv gjenstander inn åpningene for inntak og utslipp av luft.
• Dette apparatet er fylt med en nøyaktig mengde av spesialolje. Reparasjoner som krever at oljebeholderen åpnes, skal kun utføres av en autorisert, kvalifisert tekniker som bør kontaktes hvis det er en oljelekkasje.
  • Når du kaster apparatet, må du følge lokale forskrifter om avhending av olje.

ADVARSEL

For å unngå overoppheting må apparatet ikke tildekkes.

Vi anbefaler at du tar deg tid til å lese gjennom hele bruksanvisningen så du blir fortrolig med alle funksjonene. Veiledningen gir deg også mange tips og råd for å løse eventuelle problemer.

Les alle sikkerhetsanvisningene nøye før bruk og behold bruksanvisningen for framtidig referanse.

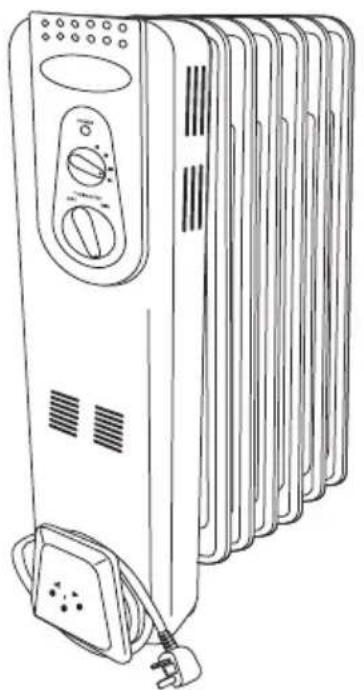

Pakke opp

Følgende elementer er vedlagt:

Hovedenheten Instruksjonsmanual

L10ORW13E: Fremre støtteplate x 2
L15ORW13E: Fremre støtteplate x 1
L15ORW13E: Bakre støtteplate x 1
L20ORW14E: Bakre støtteplate x 2

* Alle bilder er kun for referanse; se hver enkelt enhet for virkelige innhold.

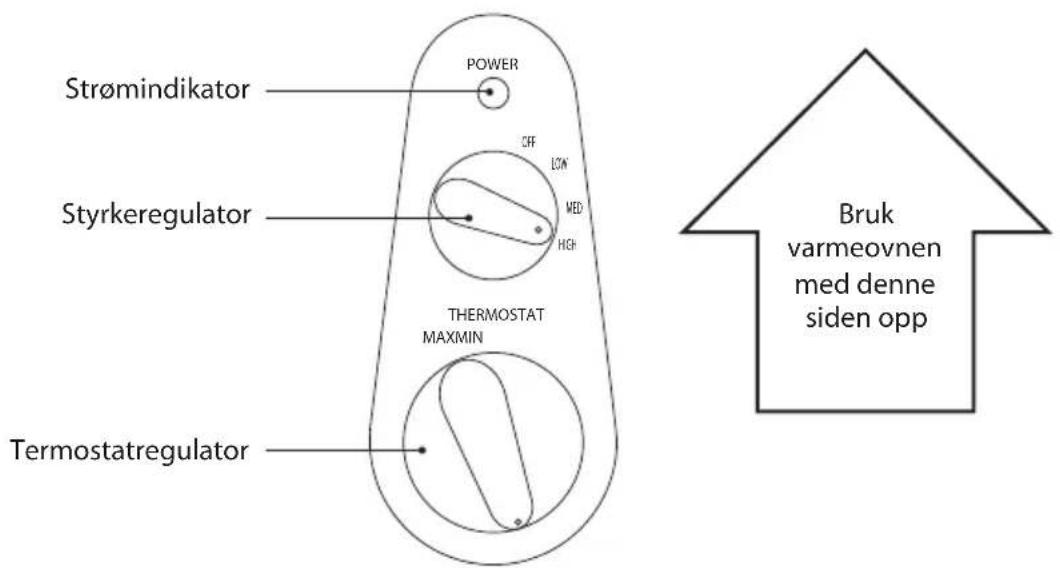

Kontrollpanel

NO

Sammensetting

• Du må ikke koble radiatoren til en stikkontakt mens du monterer produktet.
  • IKKE legg føttene på toppen av radiatoren.

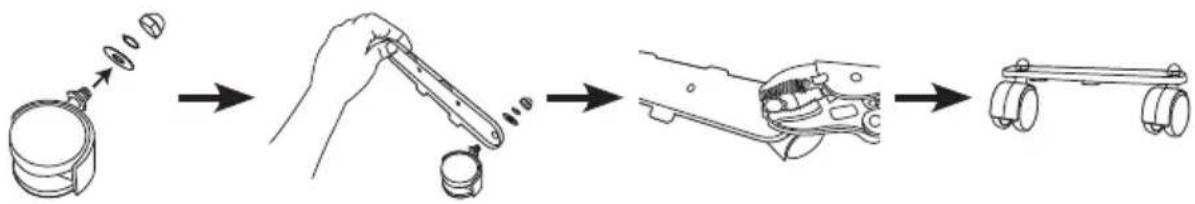

1. Fest hjulene til fremre og bakre støtteplater.

L10ORW13E / L15ORW13E

Skru mutteren og skiven av fra hvert hjul. Pass på at du plasserer skiven på muttersiden, og skru til med en skiftenøkkel.

Trykk og vri hjulene bort på støtteplaten til et klikk høres. For å fjerne hjulene trekker og vrir du dem ut av støtteplaten.

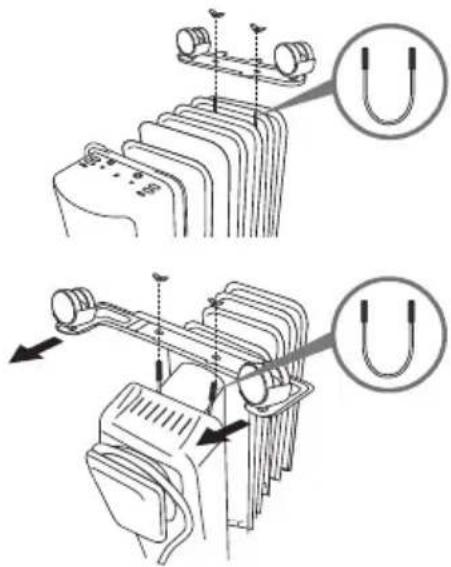

1. Snu enheten opp ned.

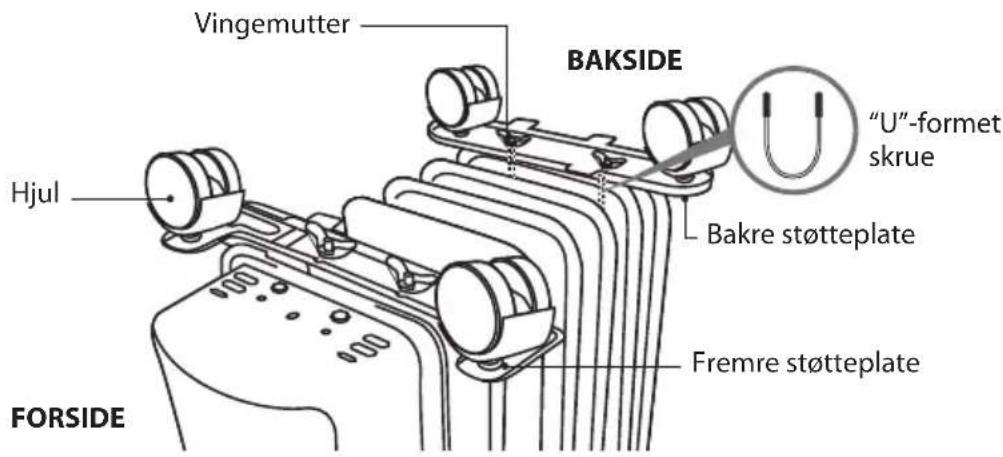

2. Fjern de to vingemutterene fra den "U"-formede skruen. Fest den "U"-formede skruen mellom den første og andre radiatorfinnen på baksiden.
3. Sett den "U"-formede skruen gjennom støtteplaten, og skru til de to vingemutterene.
4. Fjern de to vingemutterene fra den "U"-formede skruen. Fest den "U"-formede skruen mellom kontrollpanelet og første radiatorfinnene på forsiden.
5. Sett den "U"-formede skruen gjennom støtteplaten, og skru til de to vingemutterene.
6. Kontroller at hjulene ikke har løsnet før hver bruk.

• Det er farlig hvis du slår på radiatoren när den er opp ned.
- Før bruk må du huske å dobbeltsjekke at radiatoren står oppreist på et fast og jevnt underlag.

NO

Betjening

1. Plasser radiator oppreist på gulvet borte fra gardiner, møbler eller tapet før du kobler den til stikkontakten.
2. Drei styrkeregulatoren til LOW, MED eller HIGH posisjon for å slå på radiatoren.
3. Drei termostatregulatoren til ønsket posisjon. Det anbefales at du velger MAX posisjon for å få varmeovnen til å forvarme. Det vil ta 5–10 minutter for radiatoren å forvarme.
4. Når rommet når ønsket temperatur, dreier du termostatreguleringen sakte mot klokken til strømindikatoren går av med et «klikkelyd». Radiatoren vil midlertidig gå av.
5. Hvis romtemperaturen faller under ønsket temperatur, vil radiatoren og strømindikatoren slås på igjen til romtemperaturen når den ønskede temperaturen.

Første gang du bruker radiatoren legger du kanskje merke til en svak lukt. Dette er normalt. Det er på grunn av smøremidlene som brukes i fremstillingsprosessen. Lukten vil forsvinne etter 30 minutters bruk.

System for beskyttelse mot overoppheting

Strømmen til radiatoren vil automatisk slås av hvis temperaturen i ovnen går over en viss grense. Hvis radiatoren overopphetes, vil den slå seg av. Slå radiatoren av, og la den avkjøles helt.

Radiatoren kan da brukes igjen som normalt.

Rengjøring og oppbevaring

1. Trekk alltid støpslet ut av stikkontakten, og la radiatoren nedkjøles helt før rengjøring.
2. Tørk av radiatoren med en myk, fuktig (ikke våt) klut.

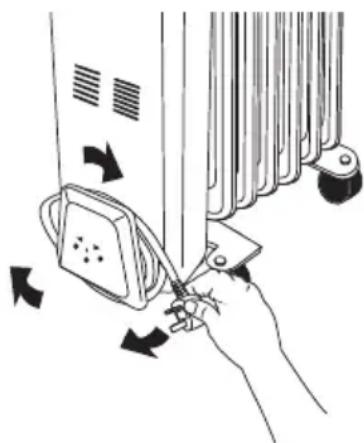

3. Vikle strømledningen rundt strømledningholderen. Oppbevar radiatoren på et rent og tørt sted.

Ikke dypp radiatoren i vann. Ikke bruk rengjøringsmidler som vaskemidler og skuremidler.

• Kontroller at radiatoren er koblet til strømnettet, og at strømmen er slått på ved stikkontakten.
  • Still inn temperaturen til den høyeste innstillingen.
• Sjekk om termostaten er satt for lavt.
• Prøv å skifte sikringen i støpselet.
• Hvis radiatoren fremdeles ikke fungerer, må du ikke prøve å reparere den selv.

Hvis strømmen til radiatoren automatisk slås av, følger du trinnene nedenfor:

1. Koble radiator fra stikkontakten, og la den kjøle seg ned.
2. Inspiser radiatoren.
3. Koble radiatoren til på nytt, og slå den på igjen. Hvis radiatoren slår seg av på nytt, flytter du den til et område med bedre ventilasjon. Hvis problemet vedvarer, ta kontakt med en kvalifisert servicetekniker.
4. Hvis det er noen tegn på fysiske skader (for eksempel hvis dekselet er brent eller smeltet), må du ikke forsøke å bruke radiatoren. Overlat alle vedlikeholdsreparasjoner til kvalifisert personell.

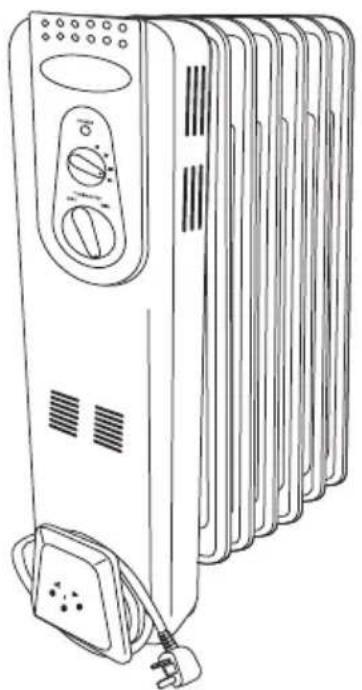

Spesifikasjoner

Modell L10ORW13E L15ORW13E L20ORW14E
Strømforsyning 220-240V~ 50Hz 220-240V~ 50Hz
Strømforbruk 1000W 1500W 2000W
Antall finner 5	7	9

Funksjoner og spesifikasjoner kan endres uten varsel.

Følgende dele er inkluderet:

Vingemøtrikkerne x 4

Rengøring og opbevaring

Symbolet på produktet eller emballasjen indikerer at produktet ikke må kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et egnet innsamlingssted for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av kassert utstyr på tidspunktet for deponering vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljø.

For mer informasjon om hvor du kan levere avfall til gjenvinning, kan du kontakte lokale myndigheter, eller der du kjøpte produktet.
