Produkttype	Delt system klimaanlegg
Modell	PAW-DHWM200ZC
Merke	Panasonic
Kjølekapasitet	Ca. 19 000 BTU/t (5,6 kW)
Varmekapasitet	Ca. 21 000 BTU/t (6,2 kW) (Varmepumpe)
Energieflektivitetsforhold (EER)	3,2 (Kjøling)
Strømforsyning	230V / 50Hz
Kjølemiddeltype	R32
Innendørsenhetens mål (B x H x D)	Ca. 900 x 300 x 220 mm
Utendørsenhetens mål (B x H x D)	Ca. 800 x 650 x 300 mm
Innendørsenhetens vekt	Ca. 12 kg
Utendørsenhetens vekt	Ca. 35 kg
Luftstrøm (Innendørs, Høy)	600 m³/t
Støynivå (Innendørs, Lav/Høy)	25 / 45 dB(A)
Støynivå (Utendørs)	55 dB(A)
Anbefalt romareal	Opptil 50 m²
Driftstemperaturområde (Kjøling)	16°C til 43°C
Driftstemperaturområde (Oppvarming)	-15°C til 24°C
Filtertype	Vaskbart antibakterielt filter
Funksjoner	Kjøling, Varme, Tørk, Vifte, Auto, Turbo, Sovemodus
Vedlikehold - Rensing av luftfilter	Hver 2. uke (avhengig av bruk)
Sikkerhetsfunksjoner	Automatisk omstart, overopphetingsbeskyttelse, strømbryter
Tilgjengelighet av reservedeler	Fjernkontroll, filtre, viftemotor, kompressor (via Panasonic service)
Garanti	Standard 2 år (deler og arbeid)

Ofte stilte spørsmål - PAW-DHWM200ZC PANASONIC

Hvordan rengjør jeg luftfilteret på min Panasonic PAW-DHWM200ZC?

Slå av enheten og åpne frontpanelet. Fjern filteret ved å trekke det ut. Vask med vann og mild såpe, tørk grundig før du setter det inn igjen. Rengjør hver 2. uke.

Hva betyr feilkoden 'H00'?

Feilkode 'H00' indikerer normal drift eller ingen feil. Hvis du ser andre koder som 'H11' (kommunikasjonsfeil innendørs/utendørs) eller 'H14' (motorlås innendørs vifte), se i manualen.

Kan PAW-DHWM200ZC brukes som varmeovn?

Ja, denne modellen er en varmepumpe og gir både kjøling og oppvarming. Varmekapasiteten er ca. 6,2 kW.

Hvordan stiller jeg timeren på fjernkontrollen?

Trykk på 'TIMER'-knappen på fjernkontrollen. Bruk opp/ned-pilene for å stille inn ønsket PÅ- eller AV-tid. Trykk 'SET' for å bekrefte. Timer-indikatoren vises på skjermen.

Hvorfor kjøler ikke klimaanlegget effektivt?

Sjekk om filteret er skittent. Sørg for at dører og vinduer er lukket. Kontroller at innstilt temperatur er lavere enn romtemperaturen. Hvis problemet vedvarer, kontakt service.

Hva er anbefalt romstørrelse for denne enheten?

Panasonic PAW-DHWM200ZC er egnet for rom opptil ca. 50 m² (540 sq ft) med standard takhøyde.

Hvordan bruker jeg turbomodus?

Trykk på 'TURBO'-knappen på fjernkontrollen. Enheten vil kjøre på maksimal kjøling eller oppvarming i 30 minutter for raskt å nå innstilt temperatur.

Hvilken type kjølemiddel bruker denne enheten?

Den bruker R32 kjølemiddel, som er mer miljøvennlig og effektivt sammenlignet med eldre kjølemidler.

Hvordan rengjør jeg utendørsenheten?

Hold utendørsenheten fri for rusk, løv og snø. Spyl forsiktig ned med vann (unngå høyt trykk) for å rengjøre spolene. Ikke bruk kjemikalier.

Er batteri til fjernkontrollen inkludert?

Ja, fjernkontrollen kommer med AAA-batterier. Når skjermen er svak eller ikke reagerer, bytt batteriene med nye.

BRUKSANVISNING PAW-DHWM200ZC PANASONIC

H1, H2 - Kanal til sensorer

VZ - Luftindsugning

IZ - Luftudblæsning

Eksempel på beregning:

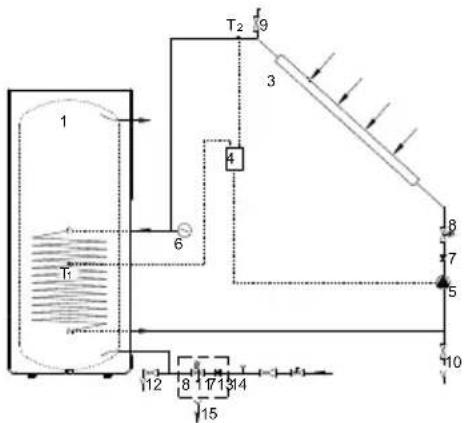

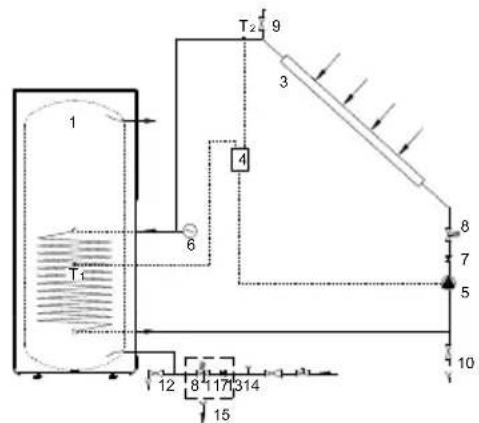

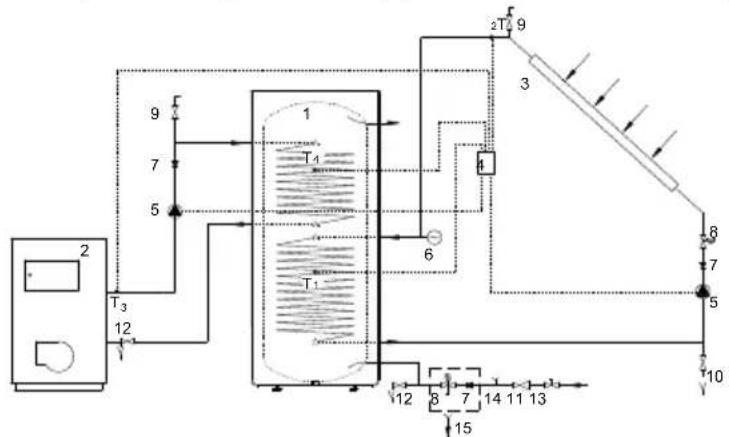

Tilslutning til solceller

3 - Solcelle
4 - Differentialetermostater med

Kjære kunde, takk for at du har kjøpt dette produktet.

LES DENNE BRUKSANVISNINGEN N∅YE FOR INSTALLERING OG F∅RSTEGANGS BRUK AV VARMTVANNSBEREDEREN MED VARMEPUMPE.

DETTE APPARATET ER IKKE BEREGNET PÅ BRUK AV PERSONER (INKLUDERT BARN) MED REDUSERT FYSISK, SENSORISK ELLER PSYKISK KAPASITET, ELLER MANGEL PÅ ERFARING OG KUNNSKAP, MED MINDRE DE ER UNDER TILSYN ELLER ER INSTRUERT I BRUKEN AV APPARATET AV EN PERSON SOM ER ANSVARLIG FOR DERES SIKKERHET. PASS PÅ AT BARN IKKE LEKER MED APPARATET.

Denne varmtvannsberederen med varmepumpe er produsert i henhold til gjeldende standarder som gir produsenten rett til å benytte CE-merket. Grunnleggende tekniske egenskaper ved produktet er oppgitt på merkeplaten på beskyttelsesdekselet.

Installasjon av varmtvannsberederen med varmepumpe må kun utføres av kvalifisert fagpersonale. Alle reparasjoner og alt vedlikehold inni varmtvannsberederen samt fjerning av kalkbelegg eller testing eller utskifting av

korrosjonsbeskyttende anode kan kun utføres av en godkjent vedlikeholds- og serviceleverandør. Følg instruksjonene for sikker drift og tiltakene som foreskrives ved eventuell funksjonsfeil.

Varmtvannsberederen er ikke beregnet på bruk med andre varmekilder enn følgende:

• sentral oppvarmingssystem for varmtvann
• solenergi
• elektrisk varmeelement

Denne versjonene av varmepumpen brukes til oppvarming av forbruksvann for husholdninger og andre forbrukere med et daglig forbruk av varmt vann (50 °C) som aldri overstiger 400 til 700 l. Når varmepumpen er i drift synker temperaturen i rommet som omgir den, dermed oppnås en dobbelteffekt med varmepumpen: oppvarming av varmtvann - kjøling av rommet. Varmepumpens drift er helautomatisk.

Varmepumpen er ikke beregnet på industriell bruk eller bruk i omgivelser hvor det finnes korroderende og eksplosive stoffer.
Varmepumpen skal alltid transporteres stående. Unntaksvis kan den transporteres med en helling på opptil 35° i enhver retning.

TEKNISKE SPESIFIKASJONER FOR VARMTVANNSBEREDERE MED VARMEPUMPE

Modell PAW-		DHWM200ZC	PAW-DHWM300ZC	PAW-DHWM300ZE
Volum	[l]	200	285	280
Nominelt trykk	[MPa]	≤ 1,0 (10)
Vekt / Fylt med vann	[kg]	120 / 320	149 / 434	166 / 446
Beskyttelse mot korrosjon i tanken		Emaljert / MG-anode
HE varmeflate - nedre [m	^2 ]	1,05	1,60	1,60
HE varmeflate - øvre	[m2]	-	-	1,09
HE volum - nedre	[l]	6,6	10	10
HE volum - øvre	[l]	-	-	6,8
Varmeeffekt av HE - nedre ^1)	[kW]	25,8	42,7	42,7
Varmeeffekt av HE - øvre ^1)	[kW]	-	-	26,9
Temperatur fra varmemedium i HE	[°C]	5 til 85
Isolasjonstykkelse	[mm]	57
Beskyttelsesgrad		IP 21
Maks. tilkoblet belastning	[W]	620
Spenning		230 V / 50 Hz
Justert vanntemperatur	[°C]	55
Kontrollprogram for legionella	[°C]	65
Driftsområde – luft	[°C]	7 til 35
Maks volumetrisk luftmengde	[m3/h]	480
Maks. akseptabelt trykkfall i røropplegget (volumetrisk luftmengde 480 m3/h)	[Pa]	90
Kjølemiddel		R 134a
Mengde kjølevæske	[g]	780
**Oppvarmingstid A7 / W10-55	[t:min]	7:22	11:10	11:10
*Energiforbruk ved oppvarming A7 / W10-55	[kWh]	3,25	4,76	4,76
Måletype for utslippssyklus		L	XL	XL
*Energiforbruk i valgte utslipps-syklus A7/W10-55	[kWh]	4,9 7,26	7,26
*COP _DHW in valgte utslippssyklus A7 / W10-55		2,6	2,8	2,8
Maks. mengde vann som kan brukes (min 40 °C)	[l]	252,08	345,76	345,76
Lydnivå/lydtrykk ved 1m	[dB(A)]	56,7 / 44	56,7 / 44	56,7 / 44

1) Oppvarming av forbruksvann fra 10 °C til 45 °C med innløpstemperatur fra varmemediet på 80 °C gjennomstrømningsgrad på 3000 l/t.

(*) Oppvarming av vann til 55 °C med temperatur ved innløp på 7 °C, 89% luftfuktighet og temperatur på innløpsvannet på 10 °C; i henhold til EN16147-standarden.

	TC 200-1/Z	TC 300-1/Z	TC 300-2/Z
A	1150 1550	1550
B	740	740	740
C	380	560	560
D	-	-	930
E	-	-	360
F	1010	1410	1410
H	1540	1940	1940
H*	1680	2080	2080
I	710	880	880
J	770	950	950
HV	G 1	G 1	G 1
IM	G 1	G 1	G 1
CV	G 3/4	G 3/4	G 3/4
VM	G 1	G 1	G 1
TV	G 1	G 1	G 1
H1	150	200	200
H2	-	-	200

HE - Varmeutveksler

HV - Innløp for kaldt vann (blå rosett)

IM - HE utløp for medium (blå rosett)

CV - Sirkulasjonsrør (blå rosett)

VM - HE innløp for medium (rød rosett)

TV - Utløp for varmtvann (rød rosett)

H1, H2 - Kanal for følere

VZ - Luftinntak

IZ - Luftutløp

På baksiden av varmtvannsberederen er det spesialkanaler (H1, H2) for feste av følerne for regulering av systemtilkoblinger av varmtvannsberederen til andre varmekilder. Man kommer til disse kanalene under skjøten på beskyttelsesdekselet omtrent midt på berederen i høyden (merket med J på tegningen).

Sette inn føleren i kanalen:

- hvis du setter føleren høyere i kanalen vil termostaten reagere for raskt, sirkulasjonspumpen vil gå i kortere tid og temperaturforskjellen mellom varmtvannsberederen og varmemediet etter at termostaten har koblet ut vil være høyere. Det betyr at mengden med vann i varmtvannsberederen og dens temperatur vil være lavere,

- hvis du setter føleren lavere i kanalen vil sirkulasjonspumpen gå lenger og temperaturforskjellen mellom varmtvannsberederen og varmemediet etter at termostaten har koblet ut vil være lavere. Det betyr at mengden med vann i varmtvannsberederen og dens temperatur vil være litt høyere.

TILKOBLING TIL VANNFORSYNING

Tilkobling til vannforsyning må gjøres i henhold til merkingen for tilkoblinger som beskrevet i forrige kapittel.

Av sikkerhetsgrunner må forsyningsrørene utstyres med en retursikkerhetventil som hindrer at trykket i tanken overstiger nominelt trykk med mer enn 0,1 MPa (1 bar). Avløpet på avlastningsventilen må være utstyrt med et avløp for atmosfærisk trykk.

For å sørge for at sikkerhetsventilen fungerer som den skal må det brukeren utføre periodiske inspeksjoner av avlastningsventilen for å fjerne kalkbelegg og sjekke at sikkerhetsventilen ikke er tilstoppet. For å sjekke ventilen, åpne avløpet på sikkerhetsventilen ved å vri hendelen eller skru ut mutteren på ventilen (avhengig av typen ventil). Ventilen fungerer som den skal hvis det kommer vann ut av dysen når avløpet er åpnet. Oppvarmingen av vann i berederen gjør at trykket i tanken øker til nivået som sikkerhetsventilen er satt til. Ettersom vannet ikke kan returnere tilbake i forsyningssystemet, kan dette resultere i drypping fra avløpet på sikkerhetsventilen. Dryppingen kan føres via rør ned i avløpet ved å installere en enhet som fanger opp vannet rett under sikkerhetsventilen. Avløpsrøret som monteres under sikkerhetsventilens avløp må føres vertikalt ned i avløpet og være i omgivelser som ikke er utsatt for frost.

Dersom eksisterende avløpsrør gjør at du ikke kan føre dryppvannet direkte ned i avløpet, kan du unngå drypp ved å installere en ekspansjonstank på innløpet av vannrøret til berederen. Volumet på ekspansjonsbeholderen skal være ca. 3 % av vannberederens volum.

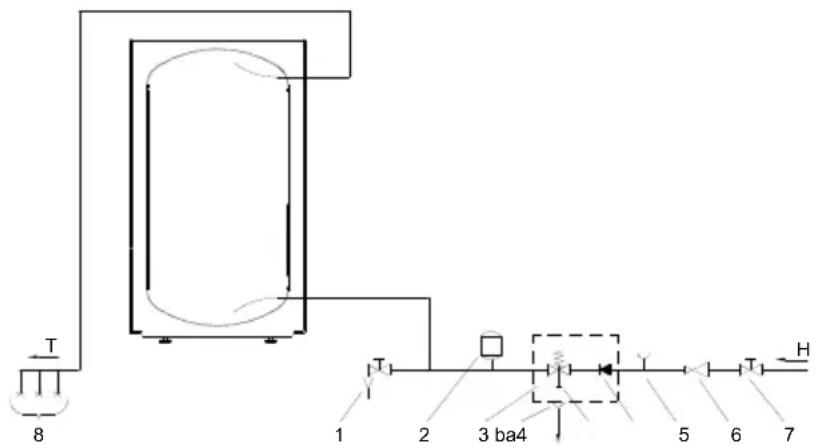

Varmtvannsberederen kan kobles til husholdningsvannets forsyningssystem uten trykkreduserende ventil såfremt trykket i vannledningen er lavere enn 0,6 MPa (6 bar). Dersom trykket i vannledningen overstiger 0,6 MPa, må det installeres en trykkreduksjonsventil for å sikre at trykket på vannforsyningen til berederen ikke stiger til over den nominelle verdien.

Forklaring:

1 - Tappeventil
2 - Ekspansjonstank
3 - Sikkerhetsventil
a - Testventil
b - Tilbakeslagsventil
4 - Traktrør til avløpet
5 - Testenhet
6 - Trykkreduksjonsventil
7 - Stoppventil
8 - Vannkran

H - Kaldt vann

T - Varmt vann

ADVARSEL: Varmepumpen må ikke være på uten at det er vann i tvannstanken fordi det da er fare for at kompressoren kan bli ødelagt.

INSTALLASJON AV VARMTVANNSBEREDEREN OG VARMEPUMPEN

Varmtvannsberederen med varmepumpe kan bruke luften i rommet hvor det står eller luften andre steder.

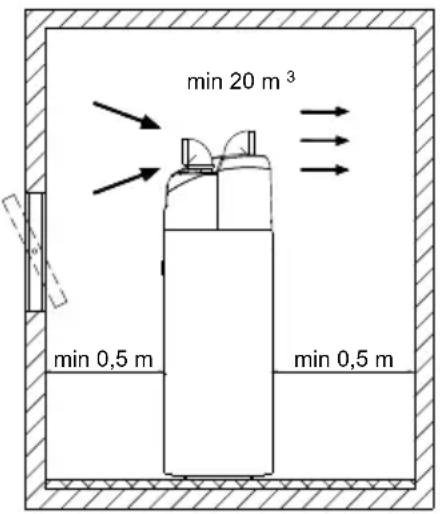

Drift med bruk av luft i omgivelsen

For denne typen drift varmer enheten vannet kun ved hjelp av energimengden som genereres fra luften i rommet hvor enheten er installert.

Varmtvannsberederen med varmepumpe kan settes opp i et tørt, frostfritt rom, fortrinnsvis i nærheten av andre varmekilder, med temperaturområder fra 7 til 35 °C og som ikke er større enn 20 m³. Generelt anbefaler vi et rom som er stort nok, er godt ventilert og har et temperaturområde mellom 15 og 25 °C, ettersom dette er de optimale forholdene for varmepumpens drift. Ved valg av rom for installering av varmtvannsberederen og varmepumpen, bør det sikres at rommet som velges ikke er utsatt for støv, fordi støv har negativ innvirkning på varmepumpens effektivitet.

Før varmepumpen settes i drift må det installeres to vinkelrør på 90° på toppen av apparatet (ø150 mm), pekende i hver sin retning. Stedet må være skikkelig ventilert.

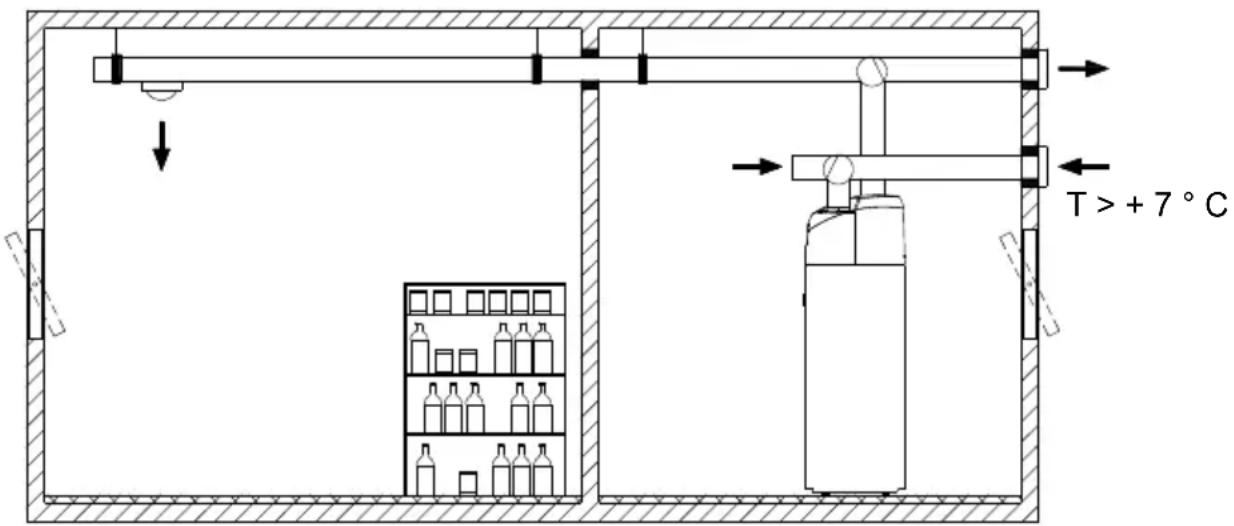

Drift med bruk av luft fra andre steder

For denne type drift fører varmepumpen luft inn og ut av andre lokaliteter gjennom et rørsystem. Rørene må være godt isolerte for å unngå kondensering inni rørene. Når det hentes luft utenfra må den utvendige delen tildekkes slik at støv og snø ikke kan trenge inn i anlegget.

For å få effektiv drift i varmepumpen til enhver tid kan du installere retningsklaffer for å hente inn luft fra lokalet eller utenfra og føre luften tilbake når det er nødvendig. Temperaturen på luften må alltid være over 7 °C.

Trykkfall ved bruk av røropplegg

I planleggingen av røropplegget for inn- og utgående luft til og fra varmepumpen, er det viktig å ta høyde for viftens aerodynamiske egenskaper som blant annet forårsaker fall i statisk trykk. Viftens aerodynamiske egenskaper vises også i diagrammet og er representert som trykkfall som følge av luftstrøm. Viftens driftspunkt er ved 60 PA med statisk trykk, eller ved en luftgjennomstrømningsgrad på 480 m³/t. Akseptabelt nivå for trykkfall i luftrøropplegget i våre varmepumper er Δp ≤ 90 Pa. Dersom det oppstår et trykkfall som dette i røropplegget er den volumetriske luftgjennomstrømningsgraden på 370 m³/t. COP-verdier innenfor det tillatte området for trykkfall endrer seg ikke betydelig, dvs. at de ikke faller med mer enn 10 %.

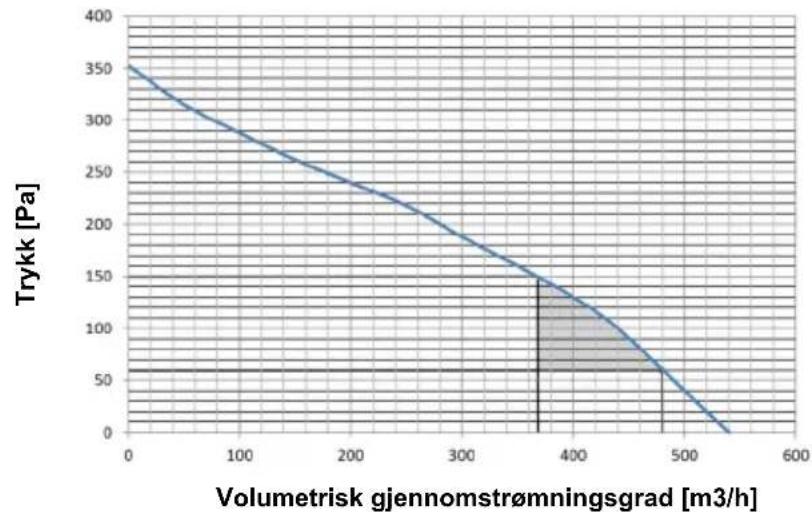

Viftens aerodynamiske egenskaper

Verdiene for det totale trykkfallet kan beregnes ved å legge sammen tapet i de enkelte elementene i rørsystemet. Verdiene for fall i statisk trykk i de enkelte elementene (statisk trykk relateres til en indre diameter på 150 mm) vises i tabellen nedenfor.

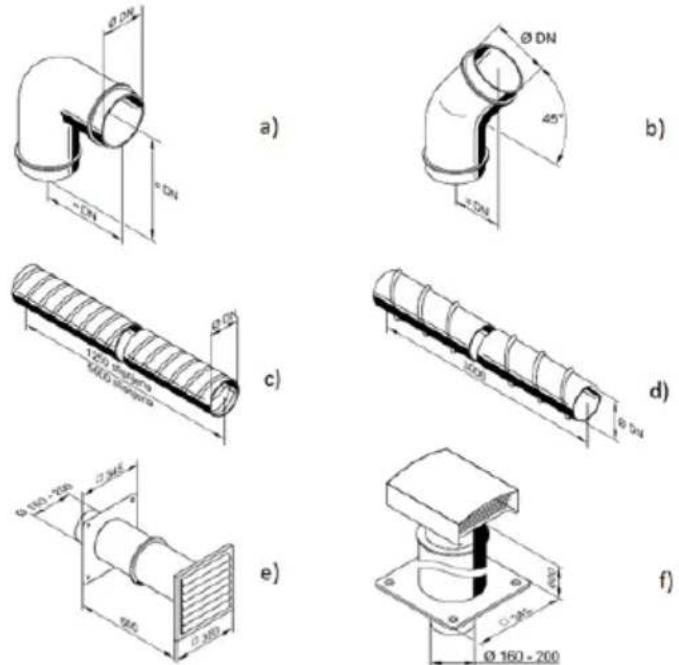

Skjematiske fremstilling av de ordinære elementene i et rørsystem for inn- og utgående luft.

Elementtype Verdi for tap	av statisk trykk
a) Vinkelrør 90° 5 Pa
b) Vinkelrør 45° 3 Pa
c) Fleksibelt rør	5 Pa/m
d) Spyro-rør	3 Pa/m
e) Rist på luftinntak	25 Pa
f) Takventil for brukt luft	10 Pa

Elementtyper og respektivt fall i statisk trykk

Som nevnt ovenfor, må ikke det totale tapet av statisk trykk, som kan beregnes ved å legge sammen tapet i de enkelte elementene i rørsystemet, overstige 90 Pa. Dersom det gjør det begynner verdien av COP å falle mer drastisk.

Eksempel på beregning:

	Antall elementer	Dp (Pa)	SDp (Pa)
Vinkelrør 90°	4	5	20
Fleksibelt rør	7	5 Pa/m	35
Rist på luftinntak	1	25	25
Takventil for brukt luft	1	10	10
Totalt:			90

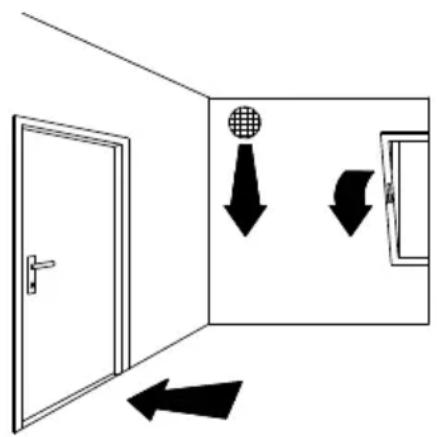

For å unngå undertrykk i bygningen må området tilføres frisk luft regelmessig. Den ønskelige utskiftelsesgraden for luft i en bolig er 0,5. Det betyr at all luften i bygningen byttes ut annen hver time.

Det er ikke tillatt å koble varmepumpen på samme rørledning som kjøkkenviften eller å hente luft fra flere små leiligheter eller hybler.

Når varmepumpen er i drift dannes det kondens inni aggregatet. Dette må ledes ned i avløpet ved hjelp av et fleksibelt avløpsrør φ16 mm på baksiden av varmepumpen. Mengden kondens avhenger at lufttemperaturen og -fuktigheten.

For å redusere forplantningen av støy og vibrasjoner fra den innebygde viften, må følgende tiltak for å redusere støy og vibrasjoner gjennom vegger og inn til områder hvor dette vil oppleves som forstyrrende (soverom, rom for avslapning)

• installer bevegelige skjøter på hydrauliske koblinger
• installer et bevegelig rør på rørledningen i innløp og utløp for luft
• legg opp til vibrasjonsisolering i veggåpninger
• legg opp til støydempere for innløp og utløp for luft
• rørledninger for innløp og utløp for luft bør kobles til støydempere
• legg opp til isolering av gulv for å hindre vibrasjoner
• bruk posisjoneringsføtter.

BETJENE VARMEPUMPEN

Etter at varmtvannsberederen og varmepumpen er koblet til vannforsyningen (oppvarming) og fylt med vann, kobles varmepumpen til strømnettet og det hele er klart for bruk. Apparatet må kobles til strømnettet i samsvar med gjeldende forskrifter for installasjon.

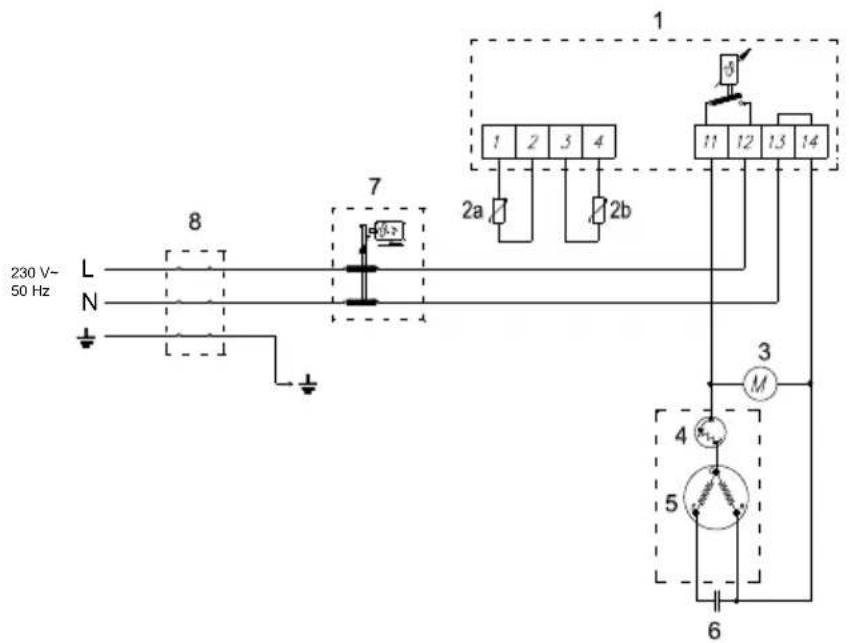

Forklaring:

1 - Elektronisk regulator

2a - Temperaturføler - omgivelse

2b - Temperaturføler - bereder

3 - Viftemotor

4 - Termisk beskyttelse

5 - Kompressor

6 - Driftskondensator

7 - Termisk utkobling

8 - Koblingsklemme

L - Strømleder

N - Nøytralleder

± - Jordledning

Elektrisk installasjon

Slå av pumpen med hovedbryteren. Varmepumpen begynner å gå og går helt til den innstilte temperaturen nås (fabrikkinnstilling 55 °C). Etter at pumpen er slått av forblir den av og starter ikke igjen før vanntemperaturen har sunket med 5 °C (f.eks. til 50 °C)

Brukeren kan justere temperaturen for når pumpen skal slå seg av til maks. 55 °C (termostatsperre) eller redusere den til min. (termostatsperre).

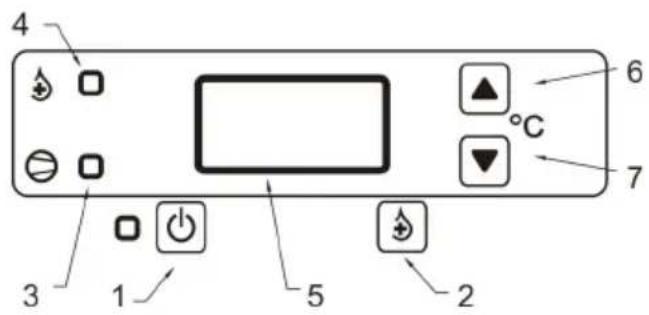

Forklaring:

6 - Temperaturinnstilling - øke

7 - Temperaturinnstilling - minske

Etter at varmepumpen er koblet til strømnettet viser displayet tjenestemarkeringer og deretter temperaturverdiene. Hvis vanntemperaturen i varmtvannsberederen er lavere, slås varmepumpen automatisk på (den røde signallampen 3 er tent). For å slå av varmepumpen, trykk på tasten 1 (i ca. 2 sekunder). Varmepumpen slås av, displayet viser markeringen OFF.

Slå på varmepumpen

Trykk på tast nr. 1 og hold den inne i minst 2 sekunder. Skjermen viser gjeldende vanntemperatur i varmtvannsberederen, signallampe 2 tennes.

Innstilling av temperaturen

Trykk og slipp opp tast 6 eller 7. Når tasten trykkes inn viser displayet markeringen ° C. Nå kan du stille inn ønsket temperatur. Temperaturen reduseres med tast 7 og økes med tast 6. Når innstillingen er ferdig begynner markeringen å blinke. Etter å ha blinket åtte ganger er temperaturen innstilt og displayet viser temperaturen i varmtvannsberederen.

I versjoner med installert termometer, vil termometeret vise omgivelsestemperatur, mens displayet på varmepumpen viser temperaturen i nedre del av varmtvannsberederen. Derfor vil de to temperaturene være forskjellige.

ADVARSEL: Dersom varmepumpen drives utenfor driftstemperaturområdet kan fordamperen fryse. Da slås varmepumpen av og displayet viser markeringen tLo. Etter at varmepumpen er slått av vil den ikke kunne startes igjen før fordamperen er tint opp.

Kontrollprogram for legionella

Varmepumpen din er utstyrt med et system for termisk desinfisering for beskyttelse mot legionella. Systemet har en spesialfunksjon for oppvarming av annet i varmtvannsberederen til høy temperatur (opptil 65 °C). Systemet drives automatisk og slår på den høye oppvarmingstemperaturen hver 14. dag. Når temperaturen i berederen når 65 °C slås temperatuoppvarmingen av.

Høy temperaturopvarming kan også aktiveres manuelt ved å trykke på tast 2 (i ca. 5 sekunder). Displayet veksler mellom å vise vanntemperaturen i varmtvannsberederen og markeringen LEG. Når temperaturen i varmtvannsberederen når 65 °C vender varmepumpen tilbake til normal drift.

Feilangivelser og varslinger

Feil Beskrivelse Løsning
Er1 Feil - Temperaturføler 2a (frakoblet, feilkobling, kortslutning)	Ta kontakt med serviceleverandør.
Er2 Feil - Temperaturføler 2b (frakoblet, feilkobling, kortslutning)	Ta kontakt med serviceleverandør.
tLo For lav temperatur på inngående luft	Når temperaturen i inntaket øker starter varmepumpen å fungere normalt igjen.
LEG	Varmepumpen er i anti-legionellamodus.
Kontrollampe 3 blinker	Utsatt oppstart av varmepumpen.

⚠️ ADVARSEL: Selv etter at bryteren er slått av er elementene i den elektriske styreenheten strømførende!

BRUK AV ELEKTRISK VARMEELEMENT (kun modeller med elektriske varmeelementer)

De innebygde varmeelementene, type SH, er konstruert for reserveoppvarming av vann i lukkede og åpne varmtvannsberedere.

Installasjonen må utføres i henhold til kravene beskrevet i gjeldende regelverk og lokale forskrifter for el-installasjoner. Varmeren skal kun tilkobles av autorisert tekniker.

Tre strømledningen gjennom kabelføringen til tilkoblingspinnen i den elektriske varmeren. Ta hensyn til strømledningens dimensjoner (3x2,5 mm ^2 or 5x1,5 mm ^2 ).

Koble den innebygde elektriske varmeren til strømnettet (i henhold til koblingsskjemaet) og ta hensyn til spenningsverdiene. Før enheten tas i bruk må du sjekke om koblingene stemmer overens med koblingsskjemaet.

De elektriske koblingene på varmere med effekt på 2 kW eller mer er fabrikkinnstilt til trefaset spenning på 3\~400 V (figur 1) beregnet på direkteregulering. Elektriske varmere med effekt på 2 kW kan kobles til enfaset spenning på 230 V (figur 2) eller til trefaset spenning på 400 V (figur 1) hvor stjernekoblingen ikke skal kobles til jordledningen. Brokoblingen på terminalpinnen må være laget av 1,5 mm ^2 kobberledning.

1. Roter beskyttelsesdekselet til ønsket posisjon ved å fjerne dekselet, vri det rundt og montere det igjen. Tettingen på innkapslingen må ikke på noen måte fjernes og vær forsiktig så du ikke skader den. Bruk originalskruer med skiver. Skader forårsaket av uprofesjonell installering av elektriske varmere dekkes ikke av garantien.

Figur 1: Trefaset spenning 400 V (standardinnstilling)

Figur 2: Enfaset spenning 230 V (maks. 3 kW)

ADVARSEL: Ikke glem å koble til jordledning!

Varmtvannsberederen må være koblet til vanninntaks- og utløpsrørene. Andre metalldeler i varmtvannsberederen som brukeren kan komme i kontakt med og som kan komme i kontakt med vann, må ha permanent og pålitelig forbindelse til jordledning. Tilkobling av varmeren til strømnettet må gjøres i henhold til standardene for elektriske apparater. En sikkerhetsbryter som bryter alle poler må installeres mellom varmeren og strømkretsen for å samsvare med nasjonale forskrifter for el-installasjon. Automatsikring kan også benyttes som skillebryter.

Vanntilkobling

Følg instruksjoner for installasjon, tilkobling og bruk av varmtvannsberederen. Sørg for at varmtvannsberederen ikke kan slås på når den er tom.

Oppstart

Fyll berederen med vann før den kobles til strømnettet. Overvåk den første oppvarmingen. Under oppvarmingen utvider vannet seg, og med lukket koblingssystem begynner vann å dryppe fra avlastningsventilen, mens med åpent trykklost koblingsystem starter vann å dryppe fra vannkranen. Overvåk at den termiske regulatoren slås av automatisk.

Det må kun benyttes originale reservedeler ved eventuelle reparasjoner.

Bruksanvisning

1. Innimellom må kalkbelegget på det elektriske varmeelementet fjernes (hvor fote avhenger av vannets hardhetsgrad og driftsforholdene). Vi anbefaler at det installeres en enhet for regulering av vannets hardhetsgrad eller du kan redusere temperaturen på varmtvannet. Skader som oppstår som følge av skade på elektrisk varmeelement forårsaket av kalklagdannelse vil ikke bli dekket av garantien.
2. Basert på mengden varmtvann som det er behov for, kan temperaturen i varmtvannsberederen alltid justeres med en termisk regulator. Høyeste innstilling av temperaturen er 75 °C, og minste innstilling er 9 °C. Når temperaturen er stilt inn på 75 °C slås ikke varmeren på igjen før temperaturen har sunket til 65 °C. For å hindre kalklagdannelser på varmeelementet anbefaler vi å sette den termiske regulatoren til temperaturinnstillinger lavere enn 60 °C som vist i tegningen nedenfor:

1. Dersom det oppstår funksjonsfeil eller driftsfeil i varmtvannsberederen, kontakt nærmeste autoriserte serviceleverandør. En ekspert vil reparere feilen eller defekten og vil raskt kunne sette varmtvannsberederen tilbake i drift.

Ikke forsøk å reparere varmtvannsberederen selv! Ta kontakt med nærmeste autoriserte serviceverksted.

TILKOBLING TIL ALTERNATIV VARMEKILDE

Varmtvannsberederen med varmepumpe legger til rette for at bruksvann kan varmes opp med alternative energikilder (f.eks. sentralvarme, solenergi ...) ved å installere en eller to varmevekslere.

Mulighetene for å koble varmtvannsberederen til forskjellige varmekilder er vist i tegningen nedenfor.

Tilkobling til solpaneler Tilkobling til sentralt oppvarmet

varmtvannssystemer


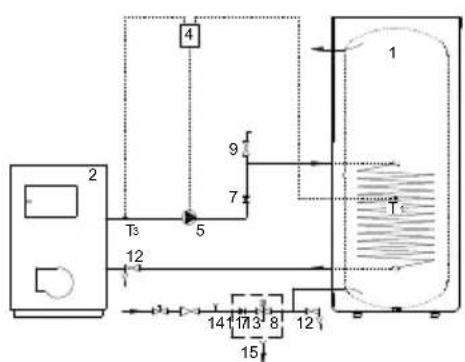

Tilkobling til solpaneler og sentralt oppvarmet varmtvannssystemer

Forklaring:

1 - Varmtvannsbereder
2 - Sentralt oppvarmet

varmtvannssystem

3 - Solpanel
4 - Differensialtermostat med følere (T1, T2, T3, T4)
5 - Bypass-pumpe
6 - Ekspansjonstank
7 - Tilbakeslagsventil

8 - Sikkerhetsventil
9 - Lufteventil

10 - Fylle-/tappeventil
11 - Reduksjonsventil
12 - Tappeventil
13 - Stoppventil
14 - Testenhet
15 - Traktrør til avløpet

ADVARSEL: Dersom temperaturen i den alternative varmekilden faller og vannsirkulasjonen gjennom varmefordeleren er aktivert kan varmen tas ukontrollert fra varmtvannsberederen. Når apparatet kobles til en annen varmekilde må

temperaturen i den alternative kilden reguleres skikkelig.

ADVARSEL: Hvis det kobles til solpaneler som en ekstern varmekilde må aggregatet til varmepumpen være slått av. En kombinasjon av de to kildene kan føre til overoppheting av husholdningsvannet, og det kan føre til for høyt trykk.

ADVARSEL: Fordelingsrør kan føre til ytterliger varmetap i berederen.

BRUK OG VEDLIKEHOLD

Enheten er klar til bruk med en gang den er koblet til vann og strøm. Hvis det er fare for at avløpsvann fra varmtvannsberederen kan fryse. Åpne vannkranen som er koblet til varmtvannsberederen. La vannet renne gjennom avløpsventilen på innløpsslangen.

Varmtvannsberederens ytre bør rengjøres med et mildt rengjøringsmiddel. Ikke bruk løsemidler og slipende rengjøringsmidler. Dersom varmepumpen utsettes for støv kan lamellene på fordamperen fryse, og det kan ha negativ innvirkning på dens funksjon.

Regelmessig preventivt vedlikehold sikrer feilfri ytelse og lang levetid for varmepumpen din. Den første av disse inspeksjonene bør utføres av den autoriserte vedlikeholds- og serviceleverandøren innen tre år fra installasjonsdatoen for å sjekke at slitasjen på den korrosjonsbeskyttende anoden samt å fjerne eventuell dannelse av kalkbelegg etter behov. Dannelsen av kalkbelegg i varmtvannsberederen er avhengig av mengden, kvaliteten og temperaturen på vannet som flyter gjennom varmepumpen. Vedlikeholds- og serviceleverandøren skal dessuten utarbeide en statusrapport og deretter forslå dato for neste inspeksjon.

Til tross for overvåket produksjon og sluttkontroll, kan det hende at det oppstår feil i driften av varmepumpen. Skulle dette skje, kontakt din autoriserte serviceleverandør.

Før du tilkaller din serviceleverandør, sjekk følgende:

• Er alt OK med strømnettet?
• Er luftutløpet blokkert (fordamper kan fryse)?
• Er omgivelsestemperaturen for lav (fordamper kan fryse)?
• Kan du høre når kompressoren og viften går?

Ikke forsøk å rette opp funksjonsfeil på egenhånd, tilkall nærmeste autoriserte serviceleverandør!

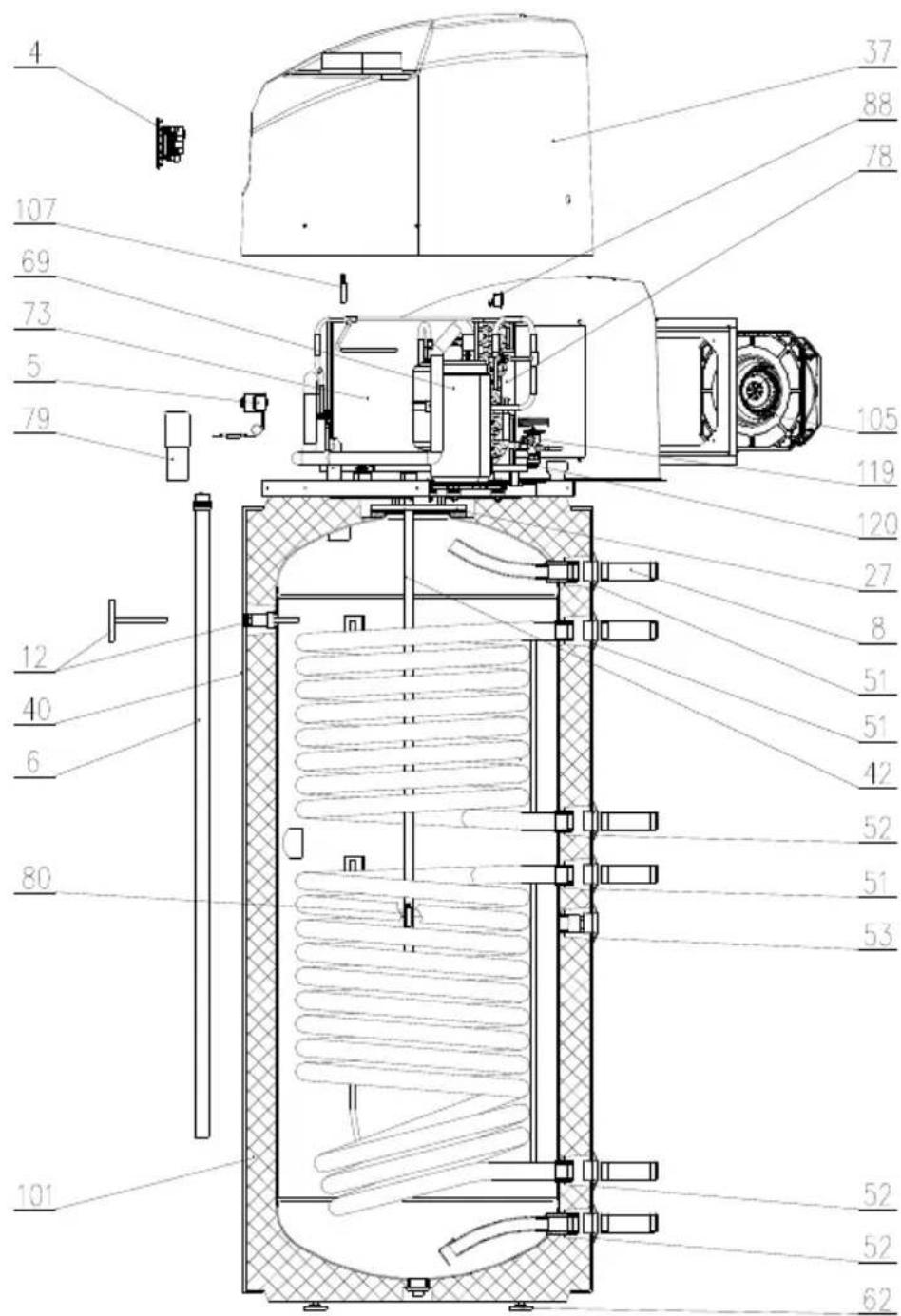

Posisjon	Ident	Beskrivelse av reservedel	Mengde	Gyldighet
4	385882	Termoregulator	1
5	487110	Termisk utkobling	1
6	269457	Offeranode D26x742/730-G1	1	PAW-DHWM200ZC
6	487348	Offeranode D26x1062/1050-G1	1	PAW-DHWM300ZC PAW-DHWM300ZE
8	765082	Utløpsrør G1x105	4
12	765012	Bimetalltermometer	1
27	765011	Pakning 180/114x3	1
37	408924	Hette	1
40	479610	Belegg	1	PAW-DHWM200ZC
40	479621	Belegg	1	PAW-DHWM300ZC
40	479622	Belegg	1	PAW-DHWM300ZE
42	407211	Flens	1
51	765085	Rosett D34 G1 RD	2
52	765084	Rosett D34 G1 BU	2
53	765086	Rosett D32 G3/4 BU	1
62	765083	Justerbar fot M12x71	4
69	407206	Kompressor	1
73	408787	Fordamper	1
78	364934	Tørkefilter 30 g	1
79 409396		Kondensator 15μF	1
80 765106 Sonde til termoregulator PT1000 L2000			1
88	419221	Termisk utkobling	1
101	408708	Vanntank	1	PAW-DHWM200ZC
101	408709	Vanntank	1	PAW-DHWM300ZC
101	408710	Vanntank	1	PAW-DHWM300ZE
105	378114	Vifte	1
107	346060	Sonde til termoregulator PT1000 L1000	1
119	440608	Termisk ekspansjonsventil TUB-R134	1
