BRUKSANVISNING CS-CZ9SKE PANASONIC

Takk for at du har kjøpt et klimaanlegg fra Panasonic. Anvisninger om installasjon er lagt med.

Les bruksanvisningen nøye før du bruker denne enheten, og oppbevar den for fremtidig bruk.

Käyttöohjeet

32-41

Ilmastointilaite

① Trekk ut bakdekslet på fjernkontrollen
② Sett inn batterier type AAA eller R03 (kan brukes \~ 1 år)
③ Lukk dekselet

Klokkeinnstilling

① Trykk på CLOCK
② Still inn tiden
③ Bekreft

Grunnleggende bruk

① Velg ønsket modus

- Legg merke til at CFF tikasjonen vises for å starte enheten.

③ Velg ønsket temperatur

• Utvalgsområde: 16°C \~ 30°C (Gjelder ikke for VIFTE modus).
• Betjening av enheten innenfor den anbefalte temperaturen kan spare strøm.

VARME : 20 °C \~ 24 °C.

KJ∅LIG : 26 °C \~ 28 °C

T∅RR : 1 °C \~ 2 °C lavere enn romtemperatur.

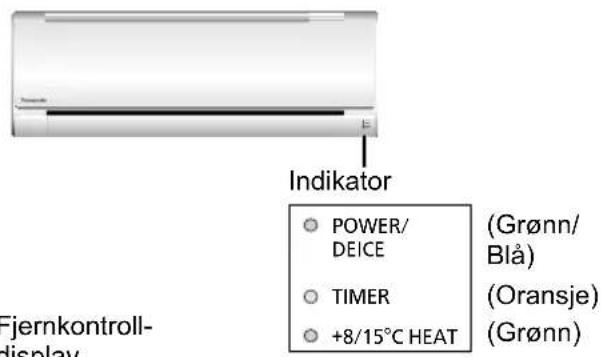

• For å dempe eller gjenopprette lysstyrken på enhetens indikator, trykker du på og holder i fem sekunder.
• Bruk fjernkontrollen innen 8 m fra fjernkontrollmottakeren på innendørsenheten.

Illustrasjonene i denne veiledningen er kun ment som eksempler, og kan variere i forhold til den reelle enheten. Spesifi kasjoner og utseende kan endres uten foregående varsel for fremtidige forbedringer.

Sikkerhetsforanstaltninger 24-27

Slik bruker du....28-29

Rengjøringsinstruksjoner 30

Feilsøking 31

Informasjon ....54

Tilbehør

• Fjernkontroll
• AAA- eller R03-batterier × 2
• Fjernkontrollholder
- Skruer for fjernkontrollholder × 2

ADVARSEL	Dette symbolet viser at dette utstyret bruker et brennbart kjølemiddel. Hvis det lekker ut kjølemiddel og dette utsettes for en ekstern antennelseskilde, er det fare for antennelse.
FORSIKTIG	Dette symbolet viser at bruksanvisningen bør leses nøye.
FORSIKTIG	Dette symbolet viser at det er informasjon som er inkludert i bruksanvisningen og/eller installasjonshåndboken.

Sikkerhetsforanstaltninger

For å forhindre personskader eller skade på eiendom, må du følge påfølgende: Feil bruk på grunn av at instruksjonene ikke følges, kan føre til skade eller ødeleggelser. Alvorligheten av dette klassifi seres som følger:

Dette apparatet er fylt med R32 (et middels brannfarlig kjølemiddel). Hvis det lekker ut kjølemiddel og dette utsettes for en ekstern antennelseskilde, er det fare for brann.

ADVARSEL

Dette skiltet advarer om fare for død eller alvorlig personskade.

FORSIKTIG

Dette skiltet advarer om fare for personskade eller skade på eiendom.

Instruksjonene som må følges, klassifi seres av følgende symboler:

Innendørs- og utendørsenhet

Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller som ikke har erfaring og kunnskap, hvis de har tilstrekkelig tilsyn eller instruksjoner om bruk av apparatet på en sikker måte, og forstår risikoer som kan forårsakes. Barn skal ikke leke med apparatet. Rengjøring og vedlikehold skal ikke gjøres av barn uten tilsyn.

Apparatet skal være installert, og/eller betjenes i et rom med gulvareal større enn A_ ( m^2 ) og holdes borte fra tennkilder, som varme/gnister/åpne fl ammer, eller farlige områder som gassutstyr, gasskomfyr, nett-tilkoblede gasstilførselssystemer eller elektrisk kjøkkenutstyr osv. (Se også tabell A til tabell for installasjonsinstruksjoner for A_ ( m^2 )).

Vær oppmerksom på at kjølemiddelet kan være luktfritt. Du anbefales å sørge for at egnede kjølegassdetektorer er på plass, i drift og i stand til å varsle om en evt. lekkasje.

Ta kontakt med en autorisert forhandler eller spesialist for å rengjøre indre deler, reparere, installere, fjerne og installere enheten på nytt. Feilaktig installasjon og håndtering kan føre til lekkasje, elektrisk støt eller brann.

Sjekk med en autorisert forhandler eller spesialist om bruk av eventuell spesifi sert type kjølemedium. Bruk av en annen type kjølemedium enn den som er spesifi sert kan føre til skade på produktet, sprekk, personskade, osv.

Ikke bruk midler til å få fortgang i avisingsprosessen eller andre midler til rengjøring enn det som er anbefalt av produsenten. Enhver uegnet metode eller bruk av uforenlig materiale vil kunne forårsake skade på produktet, eksplosjon og alvorlige skader.

Får ikke punkteres eller brennes, ettersom apparatet er under trykk. Ikke utsett apparatet for varme, fl ammer, gnister eller andre antennelseskilder. Ellers vil det kunne eksplodere og forårsake personskade eller død.

Ikke monter enheten i atmosfærer som potensielt kan være eksplosive eller brennbare. Dette kan føre til brann.

Ikke sett fi ngrene dine, eller andre objekter inn i klimaapparatets innvendige eller utvendige enhet, da roterende deler kan føre til skader.

Ikke ta på den utvendige enheten når det lyner og tordner, da det kan gi støt.

Utsett ikke deg selv direkte til kald luft over en lengre periode for å unngå overdreven nedkjøling.

Ikke sitt eller träkk på enheten, da du kan falle ned ved et uhell.

Fjernkontroll

Ikke la spedbarn eller små barn leke med fjernkontrollen da det kan føre til at de svelger batteriene.

Strømforsyning

Ikke bruk modifi serte ledninger, fellesledninger, forlengelsesledninger eller uspesifi serte ledninger for å unngå overoppheting og brann.

For å unngå overoppfarming, brann eller elektrisk støt:

• Ikke del samme strømkontakten med annet utstyr.
• Ikke ha våte hender ved betjening.
  • Bøy ikke strømledningen.
• Ikke betjen eller slå av enheten ved å sette i eller trekke ut kontakten.

Hvis strømledningen er skadet, må den skiftes av produsenten, en serviceagent eller tilsvarende kvalifi serte personer for å hindre fare.

Det anbefales at utstyret monteres sammen med en jordfeilbryter eller en reststrømbryter for å unngå støt eller brann.

For å unngå overoppfarming, brann eller elektrisk støt:

• Sett støpselet riktig inn.
• Støv på strømpluggen bør tørkes med en tørr klut med jevne mellomrom.

Stopp å bruke dette produktet når det oppstår avvik/feil og koble frå strømpluggen eller slå av nettbryteren og bryteren.

(Fare for røyk/brann/elektrisk støt) Eksempler på avvik/feil.

• ELCB utløses hyppig.
• Legger merke til lukt av forbrenning.
• Legger merke til unormal støy eller vibrasjon på enheten.
  • Vannlekkasje fra innendørs enhet.

- Strømledningen eller pluggen blir veldig varm.

- Enheten stopper å kjøre med en gang selv om den slås på for drift.

- Viften stopper ikke selv om driften stoppes.

Kontakt din lokale forhandler med en gang for vedlikehold/reparasjon.

Dette utstyret må jordes for å unngå støt eller brann.

Sikkerhetsforanstaltninger

Forhindre elektrisk støt ved å slå av strømforsyningen og koble fra:

• Før rengjøring eller vedlikehold,
• Når det står ubrukt over lengre tid, eller
• Under unormalt kraftig lynaktivitet.

Forholdsregler for bruk av kjølemiddel R32

Vær spesielt oppmerksom på følgende punkter når du bruker apparatene og håndterer ulike kjølemedier.

Da arbeidstrykket er høyere enn det som gjelder for kjølemiddel R22-modeller, er noen av rørene og installasjons- og serviceverktøyet spesielle.

Spesielt ved utskifting av kjølemiddel R22-modell med nytt kjølemiddel R32-modell, må det vanlige rørsystemet og kragemutrene erstattes med rørsystem og kragemuttere for R32 og R410A på utendørsenhetens side.

For R32 og R410A kan det brukes samme kragemutter på utendørsenhetens side og rørene.

Modeller som bruker kjølemiddel R32 og R410A, har en annen gjengediameter på ladeporten for å hindre feil lading med kjølemiddel R22 og av sikkerhetsmessige årsaker.

Sjekk derfor på forhånd. [Gjengediameteren for ladeporten for R32 og R410A er 12,7 mm (1/2 tomme).]

Sørg for mer forsiktighet enn ved R22, slik at fremmede elementer (olje, vann osv.) ikke kommer inn i rørene.

Ved oppbevaring av rørene må åpningene også sikres med klemming, tape osv. (Håndtering av R32 ligner R410A.)

Dette apparatet skal oppbevares i et godt ventilert område.

Apparatet skal oppbevares i et rom uten antenningskilder i kontinuerlig bruk.

Dette apparatet skal lagres for å forebygge at det oppstår mekanisk skade på det.

FORSIKTIG

Innendørs- og utendørsenhet

Ikke vask innendørsenheten med vann, benzen, fortynner eller skuremiddel da dette kan skade eller føre til korrosjon på enheten.

Bruk ikke for oppbevaring av presisjonsutstyr, mat, dyr, planter, kunst eller andre gjenstander. Dette kan forringe kvaliteten osv.

Ikke bruk utstyr med tennstoff foran luftstrømmen for å unngå fl ammespredning.

Utsett ikke planter eller husdyr direkte til luftfl yten for å unngå skade osv.

Ikke monter enheten i områder som er røykfylte eller oljete for å forebygge skade til enheten.

Demonter ikke enheten for rengjøringsformål, for å unngå skade.

Stå ikke på en ustabil benk när enheten rengjøres, for å unngå skade.

Plasser ikke vaser eller vannbeholdere på enheten. Vann kan komme inn i enheten og forringe isolasjonen. Dette kan forårsake elektrisk støt.

Ikke ha vindu eller dør åpne i lengre tid under drift, siden det vil kunne føre til ineffektiv strømforbruk og ubehagelige temperaturendringer.

Forhindre vannlekkasje ved å sørge for at dreneringsrøret er:

• Riktig koblet til,
• Holdt unna avløpsrenner og beholdere, eller
• Ikke er sunket ned i vann

Etter lange bruksperioder eller bruk med brennbart utstyr, må rommet luftes jevnlig.

Etter en lengre tids bruk, må du kontrollere at monteringsstativet ikke er forringet, slik at enheten ikke faller ned.

Fjernkontroll

Ikke bruk oppladbare (Ni-Cd) batterier. Det kan skade fjernkontrollen.

For å unngå feilfunksjon eller skade på fjernkontrollen:

• Ta ut batteriene hvis enheten ikke skal benyttes over en lengre tidsperiode.
- Nye batterier av samme type må settes inn i henhold til polariteten vist.

Strømforsyning

Ikke koble fra støpslet ved å dra i ledningen da dette kan føre til elektrisk støt.

Slik bruker du

Veksle mellom kraftig og stille

(Fjernkontroll-display)

POWERFUL: For å nå temperaturen raskt

- Denne driften fortsetter til den avbrytes ved å trykke på POWERFUL/ QURET -knappen igjen.

QUIET: For å nyte stille drift

- Denne operasjonen reduserer lyden av luftstrømmen.

Å velge operasjonsmodus

VARME - For å få varm luft

- Enheten bruker en stund for å varmes opp. Strømindikatoren blinker i begynnelsen under denne operasjonen. - Enheten vil stanse tilførsel av varmluft ved avising. Avisingsindikatoren viser ON.

KJ∅LIG - For å få kald luft

- For å redusere strømforbruk under COOL-modus, bruker du gardiner til å skjerme vekk sollys og varme utenfra.

T∅RR - For å avfukte luften

- Enheten opererer med lav viftefart for å gi en forsiktig kjøleoperasjon.

VIFTE - Sirkulere luften i rommet

AUTO - Enklere for deg

- Når driftsmodusen velges, blinker strømindikatoren i begynnelsen. - Enheten velger driftsmodus hvert 10. minutt i henhold til temperaturinnstilling og romtemperatur.

Vedlikeholdsvarme

+8/15°C HEAT

- Opprettholde innendørstemperaturen ved 8/15°C. Viften skifter til høy fart automatisk. - Denne operasjonen overskriver driftsmodus og kan annulleres med å trykke på MODE.

- Avrimingsoperasjonen ved utendørsenheten kan resultere i plutselig kaldluft fra innendørsenheten. Eliminer kaldluft med varmemodus.

15°C

TEMP

8°C

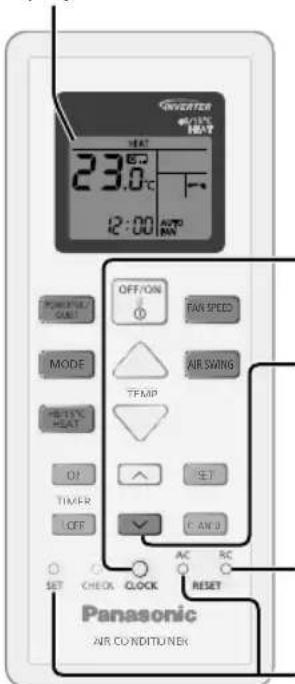

Auto OFF/ON-knapp

1. Trykk på knappen én gang for å bruke i AUTO-modus.
2. Trykk og hold knappen inne til du hører 1 pip, og slipp for å bruke i tvungen KJ∅LIG-modus.
3. Gjenta trinn 2. For å bruke i tvungen HEAT-modus, trykk og hold knappen inntil det høres 2 pipelyder, og så slipper du.
4. Trykk på knappen igjen for å slå av.

Fjernkontroll- display

Trykk og hold i ca 5 sekunder for å vise .12-timers- (am/pm) eller 24-timers-indikasjon.

Trykk og hold i ca 10 sekunder for å vise temperaturinnstillingen i °C eller °F.

Trykk for å gjenopprette fjernkontrollen til standardinnstilling.

Brukes ikke i normale operasjoner.

Justere viftehastighet

(Fjernkontrolldisplay)

• For AUTO, blir innendørsviften automatisk justert i henhold til operasjonsmodus.
• Velg den laveste viftehastigheten for å bruke anlegget med lavt støynivå (■)

For å justere vertikal luftstrømretning

(Fjernkontrolldisplay)

• Holder rommet ventilert.
• Når du velger AUTO i KALD/T∅RR-modus, svinger klaff ene opp/ned automatisk.
• Når du velger AUTÖ i VARME-modus, vil den horisontale klaff en bli værende i ned laveste posisjonen skifte til den øvre posisjonen.
• Juster ikke klaff en for hånd.

For å justere horizontal luftstrømretning

- Manuelt justerbar.

Automatisk omstartskontroll

• Hvis strømmen gjenopprettes etter et strømbrudd, vil driften etter en stund starte på nytt automatisk med forrige driftsmodus og luftstrømretning.
• Denne kontrollen vil ikke være aktivert når TIMER er innstilt.

Stille inn tidsur

2 sett med PÅ- og AV-timere er tilgjengelige for å slå enheten PÅ eller AV til forskjellige forhåndsdefi nerte tidspunkt.

① Velg ON eller OFF tidsur

• Hver gang den trykkes:

Eksempel: AV kl. 22:00

② Still inn tiden

③ Bekreft

• Hvis du vil avbryte PÅ- eller AV-timerne, må du trykke ON eller OFF for å velge henholdsvis ∅ller Ⓞ2, og deretter trykke CANCEL.
• Hvis en timer blir avbrutt manuelt, eller som følge av en strømstans, kan du gjenopprette timeren igjen ved å trykke ON eller OFF for å velge henholdsvis 1 eller og deretter må du trykke SET.
• Den nærmeste timerinnstillingen vil vises og vil aktiveres i sekvens.
• Når timeren er stilt til PÅ, kan enheten starte tidligere (opp til 35 minutter) før den aktuelle innstilte tiden for å greie å oppnå den bestemte temperaturen tidsnok.
• Betjening med tidsbryter er basert på klokken som er innstilt på fjernkontrollen og gjentas daglig när det er stilt inn. For innstilling av klokken, se Hurtigveiledning.

Betingelser for bruk

Bruk dette klimaanlegget innefor følgende temperaturområde.

DBT : Temperatur tørr kolbe WBT : Temperatur fuktig kolbe

Temperature (°C)		Innendørs		Utvendig
		DBT	WBT	DBT	WBT
KJ∅LIG	Maks.	32	23	43	26
	Min.	16	11	16	11
VARME	Maks.	30	-	24	18
	Min.	16	-	-20	-
+8/15°C VARME	Maks.	15	-	-	-
	Min.	8	-	-20	-

Rengjøringsinstruksjoner

For å sikre at enheten yter optimalt, må rengjøring utføres ved regelmessige intervaller. En skitten enhet kan medføre funksjonsfeil, og du kan få feilkode "H99". Rådfør deg med en autorisert forhandler.

• Slå av strømforsyningen og koble fra før rengjøring.
• Ikke berør aluminiumsribben, skarpe deler kan forårsake skade.
• Ikke bruk benzen, fortynner eller skuremiddel.
• Kun bruk såpe (≈ pH 7) eller nøytrale rengjøringsmidler.
• Ikke bruk vann som er varmere enn 40°C.

Innvendig enhet

Tørk forsiktig av enheten med en myk, tørr klut.

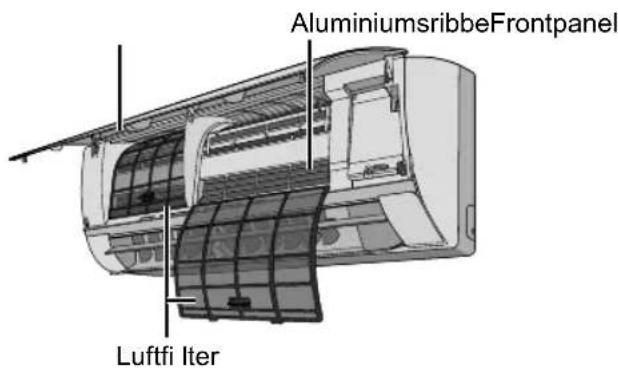

Frontpanel

Vask forsiktig og tørk.

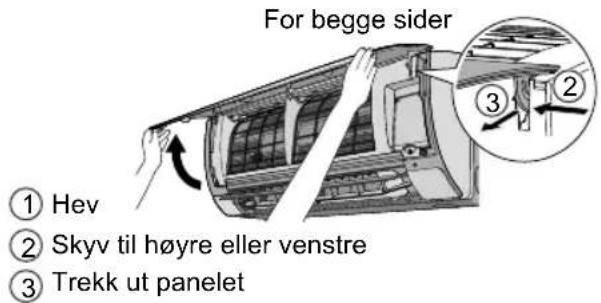

Ta av frontpanelet

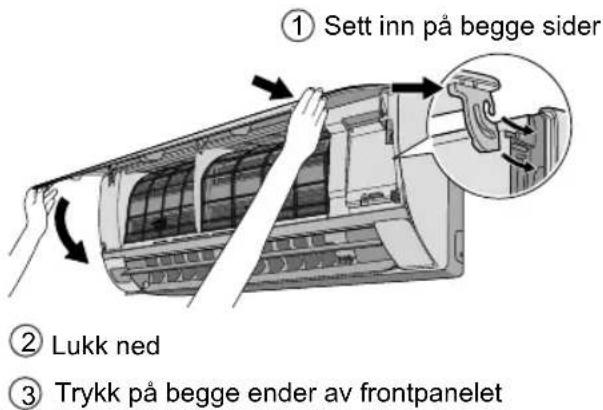

Lukk det sikkert

Innvendig enhet

• Vask/skyll fi Itrene forsiktig med vann for å unngå skade på fi Iteroverfl aten.
• Bytt skadet fi iter.

- Tørk fi Itrene grundig i skyggen, i avstand fra fl ammer eller direkte sollys.

Fjern luftfi Iter Fest luftfi Iter

Periodisk inspeksjon av enheten etter lang tids stans

• Kontroller batteriene i fjernkontrollen.
• Ingen blokkeringer i luftinntakene og luftuttakene.
• Bruk knappen Auto AV/PÅ for å velge KJ∅LE-/VARMEDrift. Etter 15 minutters drift er det normalt å ha den følgende temperaturforskjellen mellom luftinntaks- og luftutløpsventilene:

$$ \boxed {K J \emptyset L I G: \geq 8 ^ {\circ} C} \quad \text { VARME }: \geq 1 4 ^ {\circ} C $$

For lengre tids inaktivitet

• Aktiver VARME-driften i 2-3 timer for å fjerne fuktighet som finnes i de interne delene grundig for å forhindre muggvekst.
• Slå av strømforsyningen og trekk ut støpselet.
  • Ta ut batteriene i fjernkontrollen.

Følgende symptomer indikerer ikke funksjonsfeil.

Symptom Årsak
Damp kommer fra den innvendige enheten. • Kondensasjonseff ekt på grunn av kjøleprosessen.
Lyd fra vannkretsen under drift. • Kjølevæske inne i enheten.
Rommet har en spesiell lukt. • Dette kan komme	av at veggen, teppet, møbler eller klær er fuktig.
Viften innvendig stopper enkelte ganger under innstilling av automatisk viftehastighet.	• Dette hjelper til med å fjerne lukten.
Luftestrømmen fortsetter selv etter at operasjonen har stoppet.	• Ekstraksjon av gjenværende varme fra innendørsenheten (maksimum 30 sekunder).
Operasjonen er forsinket et par minutter etter restart.	• Forsinkelsen er en beskyttelse for enhetens kompressor.
Den utvendige enheten avgir vann/damp. • Kondenseringen eller fordampingen oppstår på rørene.
TIMER-indikatoren er alltid på. • Tidsinnstillingene gjentar seg daglig når de er angitt.
Under avisingen er klaff en lukket. • LUFTSIRKULERING er satt på AUTO.
Viften innvendig stopper enkelte ganger under oppvarmingsdrift.	• For å unngå utilsiktet kjøleeff ekt.
STR∅M-indikatoren blinker før enheten slås på.	• Dette er et tidlig trinn i forberedelsene for bruk når tidsuret er slått PÅ.
Knitrelyd under drift. • Temperaturendringer fører til utvidelse/krymping av enheten.
Misfarging av noen plastdeler. • Materialtyper brukt for plastdeler er gjenstand for misfarging, og den skjer fortere hvis delene er utsatt for varme, sollys, UV-lys eller miljøfaktorer.

Kontroller følgende før du kontakter service.

Symptom Kontroller
Betjening i VARME/KJ∅LIG-modus fungerer ikke bra nok.	Still inn riktig temperatur.Lukk alle dører og vinduer.Rengjør eller skift ut fi ltrene.Fjern eventuelle blokkeringer i luftinntakene og luftuttakene.
Støyende under bruk. • Kontroller om enheten har blitt installert skjevt.Lukk frontpanelet ordentlig.
Fjernkontrollen virker ikke.(Displayet er dempet eller overføringssignalet er svakt.)	Sett batteriene inn riktig.Skift ut dårlige batterier.
Enheten virker ikke. • Kontroller om strømbryteren er koblet ut.Kontroller om tidsuret er stilt inn.
Enheten mottar ikke signal fra fjernkontrollen. •	Sikre at mottakeren ikke er blokkert.Bestemte fl uoriserende lys kan påvirkes med signalsenderen. Rådfør deg med en autorisert forhandler.

KRITERIER HVOR SERVICE IKKE GIS

SLÅ AV STR∅MFORSYNINGEN OG KOBLE FRA, ta deretter kontakt med en autorisert forhandler ved følgende forhold:

• Unaturlige lyder under bruk.
  • Vann/fremmede partikler i fjernkontrollen.
  • Vannlekkaasje i innendørsenheten.
• Sikringene slår seg av fl ere ganger.
• Nettkabelen blir veldig varm.
• Brytere eller knapper fungerer ikke riktig.

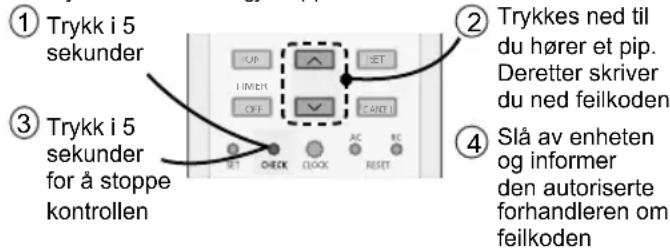

Enheten stopper, og TIMER-indikatoren blinker.

Bruk fjernkontroll for å gjenopprette feilkode.

- For enkelte feil kan du restarte enheten med begrenset drift med 4 pipelyder under drift starter.

Panasonic Corporation

Website: http://www.panasonic.com
