BRUKSANVISNING AW241120 GAGGENAU

Indholdsfortegnelse 3

Sisällysluettelo 13

Innholdsfortegnelse 24

Miljøvenlig bortskaffelse 6

Funktioner 7

Rengøring og vedligeholdelse 9

Miljøvenlig bortskaffelse

Ved særlig kraftig lugt- eller dampudvikling kan intensivtrinnet anvendes.

1 Tryk på tasten Ⓘ.

Ventilatoren starter på trin 2.

I kapitlet Rengøring og vedligeholdelse beskrives, hvordan metalfedtfiltret rengøres.

Rengøring og vedligeholdelse

Overhold de anvisninger og advarsler, som er vedlagt rengøringsmidlerne.

Viktige sikkerhetsanvisninger 25

Miljøvern 27

Energisparing 27

Miljøvennlig håndtering 27

Driftstyper 28

Utluftingsdrift 28

Sirkulasjonsdrift 28

Betjening 28

Innstilling av viften 28

Intensivtrinn 28

Automatisk drift 29

Sensorstyring 29

Indikasjon for mettethet 29

Belysning 29

Signaltone 29

Rengjøring og vedlikehold 30

Feil – hva kan man gjøre? 32

Kundeservice 33

Nærmere informasjon om produkter, tilbehør,

www.gaggenau.com og nettbutikk:

www.gaggenau-eshop.com

⚠ Viktige sikkerhetsanvisninger

Les denne bruksanvisningen nøye. Det er en forutsetning for at du skal kunne bruke apparatet på en sikker og riktig måte. Ta vare på bruks- og monteringsanvisningen slik at du kan bruke den igjen senere eller gi den videre til eventuelle kommende eiere av apparatet.

Sikkerheten under bruken er kun garantert dersom monteringen foretas forskriftsmessig i henhold til monteringsveiledningen.

Installatøren er ansvarlig for at apparatet fungerer som det skal på oppstillingsstedet.

Dette apparatet er bare ment for bruk i private husholdninger. Apparatet er ikke beregnet for bruk utendørs. Hold apparatet under oppsyn när det er i bruk. Produsenten er ikke ansvarlig for skader på grunn av ikke sakkyndig bruk eller feil betjening.

Dette apparatet er laget for bruk i en høyde over havet på maks. 2000 meter.

Dette apparatet skal kun brukes av barn over åtte år og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaringer eller kunnskap, dersom de holdes under oppsyn av en person som er ansvarlig for deres sikkerhet eller de har fått opplæring i sikker bruk av apparatet og har forstått farer som kan oppstå ved bruk.

Barn skal ikke leke med apparatet. Rengjøring og brukervedlikehold skal ikke utføres av barn, med mindre de er over åtte år og er under oppsyn av voksne.

Barn under åtte år må holdes unna apparatet og tilkoblingsledningen.

Kontroller apparatet etter at du har pakket det ut. Ikke koble til apparatet hvis det er skadet under transport.

Emballasjematerialet er farlig for barn. Barn må aldri få leke med emballasjen.

Livsfare!

Tilbakesugde forbrenningsgasser kan føre til forgiftning.

Sørg alltid for nok tilførselsluft når apparatet skal brukes i utluftingsdrift samtidig med et romluftavhengig ildsted.

Ildsteder som er avhengig av romluft (f.eks. varmeapparater som drives med gass, olje eller kull, varmtvannsberedere) bruker forbrenningsluften fra oppstillingsrommet og leder avgassene gjennom et avgassanlegg (f.eks. pipe) i det fri.

I forbindelse med en innkoblet ventilator trekkes det romluft fra kjøkkenet og rommene ved siden av – uten tilstrekkelig tilførselsluft oppstår et undertrykk. Giftige gasser fra pipe eller avtrekkssjakt suges tilbake til oppholdsrommene.

• Det må derfor alltid sørges for tilstrekkelig tilførselsluft.
• Bare en murkasse for tilførsels-/utblåsningsluft er ikke tilstrekkelig for å sikre at grenseverdien overholdes.

Sikker drift er bare da mulig, dersom undertrykket i rommet hvor ildstedet er plassert, ikke overskrider 4 Pa (0,04 mbar). Dette kan oppnås dersom forbrenningsluften kan strømme gjennom åpninger som ikke kan lukkes som f.eks. i dører, vinduer, i forbindelse med en murkasse for tilførsels-/utblåsningsluft eller ved hjelp av andre tekniske tiltak.

Du bør i alle fall rådføre deg med skorsteinsfeieren, som kan bedømme husets tilførselsluft og avtrekksluft og foreslår passende tiltak for ventilasjonen.

Hvis ventilatoren utelukkende benyttes i sirkulasjonsdrift, kan den brukes uten begrensninger.

Brannfare!

- Fettavleiringer i fettfilteret kan antennes. Fettfilteret må renses minst hver 2. måned.

Apparatet må aldri drives uten fettfilter.

• Fettavleiringer i fettfilteret kan antennes. Arbeid aldri i nærheten av apparatet med åpen flamme (f.eks. flambering). Apparatet må kun installeres over en komfyr for faste fyringsmidler (f. eks. tre eller kull), dersom det finnes et lukket deksel som ikke kan tas av. Det må ikke forekomme gnistsprang.
• Varm olje og varmt fett antennes raskt. La aldri varm olje eller varmt fett være uten oppsyn. Slukk aldri en brann med vann. Slå av kokeplaten. Slukk flammene forsiktig med et lokk, brannteppe eller lignende.
• Gass-kokesoner som ikke har kokekar oppå seg, utvikler sterk varme när de er slätt på. En ventilator som er montert over disse, kan bli skadet eller ta fyr. Gass-kokesoner må bare brukes med kokekar.
• Ved drift av flere gasskokesoner samtidig utvikles høy varme. Vifteelementet kan skades eller begynne å brenne.

Vifteelementet skal bare kombineres med gasskokesoner som ikke overskrider en totaleffekt på 18 kW. Ved overskridelse av en totaleffekt på 12 kW må de lokale forskriftene for romventilasjon og romstørrelse i kombinasjon med ventilasjonsapparater med utluftings- eller sirkulasjonsdrift følges.

De tilgjengelige stedene blir svært varme under drift. Ta aldri på de varme delene. Hold barn på avstand.

Fare for personskader!

• Komponenter inni apparatet kan ha skarpe kanter. Bruk vernehansker under installasjon av apparatet.
• Gjenstander som er plassert på apparatet, kan falle ned. Sett aldri fra deg gjenstander på apparatet.
• Lyset fra LED-lamper er svært skarpt og kan skade øynene (risikogruppe 1). Ikke se lenger enn 100 sekunder direkte inn i den lysende LED-lampen.

Fare for elektrisk støt!

• Et defekt apparat kan forårsake elektrisk støt. Slå aldri på et defekt apparat. Trekk ut støpselet eller slå av sikringen i sikringsskapet. Kontakt kundeservice.
• Ukyndige reparasjoner er farlig. Reparasjoner og skifte av skadde tilkoblingsledninger må kun utføres av servicetekniker som har fått opplæring av oss. Er apparatet defekt, må du trekke ut kontakten eller slå av sikringen i sikringsskapet. Kontakt kundeservice.
• Fuktighet som trenger inn, kan forårsake elektrisk støt. Bruk ikke høytrykksspyler eller dampstråle til rengjøringen.

Årsaker til skader

Obs!

Fare for skader på grunn av korrosjon. Koble alltid inn apparatet når du lager mat for å unngå dannelse av kondensvann. Kondensvann kan føre til korrosjonsskader.

Fare for skader på grunn av fuktighet som trenger inn i elektronikken. Rengjør aldri betjeningselementer med en våt klut.

Overflateskader ved feil rengjøring. Rengjør rustfrie stålflater bare i sliperetningen. Bruk ikke stålpuss for betjeningselementene.

Overflateskader på grunn av skarpe og skurende rengjøringsmidler. Bruk aldri skarpe og skurende rengjøringsmidler.

Fare for skade på kondensreturløpet. Utluftingskanalen fra apparatet må installeres med et svakt fall (1° fall).

Miljøvern

Det nye apparatet ditt er særlig energieffektivt. Her får du tips om hvordan du kan spare energi ved bruk av apparatet, og hvordan du kasserer apparatet på riktig måte.

Energisparing

• Sørg for at det er tilstrekkelig med tilluft når du tilbereder mat, slik at avtrekkshetten fungerer effektivt og med lavt støynivå.
• Ventilasjonstrinnet må tilpasses stekeosens intensitet. Intensivtrinnet skal kun brukes när det er nødvendig. Lavere ventilasjonstrinn betyr lavere energiforbruk.
• Ved intensiv stekeos skal du velge et høyere ventilasjonstrinn i god tid. Dersom stekeosen allerede har spredd seg i kjøkkenet, må du la avtrekkshetten gå litt lenger.
  Slå av avtrekkshetten när den ikke trengs lenger.
• Slå av lyset när det ikke trengs lenger.
  For å øke effekten av ventilasjonen og unngå brannfare må filteret rengjøres og skiftes i samsvar med angitte intervaller.

Miljøvennlig håndtering

Kvitt deg med emballasjen på en miljøvennlig måte.

Dette apparatet er klassifisert i henhold til det europeiske direktivet 2012/19/EF om avhending av elektrisk- og elektronisk utstyr (waste electrical and electronic equipment – WEEE).

Direktivet angir rammene for innlevering og gjenvinning av innbytteprodukter.

Driftstyper

Dette apparatet kan brukes for avlufts- og sirkulasjonsdrift.

Utluftingsdrift

Den luften som blir suget inn, blir rengjort i fettfilteret og ledet ut i det fri igjennom et rørsystem.

Merk: Luften som kommer ut, må ikke ledes igjennom en røk- eller avgasspipe som er i drift, heller ikke igjennom en sjakt som brukes for ventilasjon av fyringsrom.

Dersom avluften skal føres igjennom en røk- eller avgasspipe som ikke er i bruk, må det først innhentes tillatelse fra brannvesenet.
Dersom avluften skal ledes ut igjennom husveggen, bør det brukes en murkasse med teleskop.

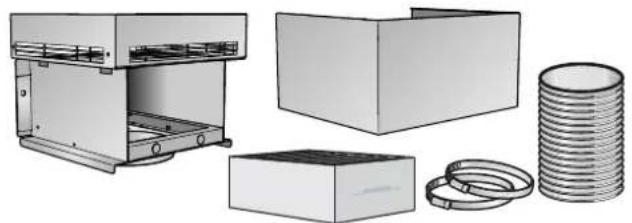

Sirkulasjonsdrift

Den innsugete luften blir rengjort av fettfiltrene og et aktiv kullfilter og blir deretter ført tilbake i kjøkkenet.

Merk: For å binde lukten ved sirkulasjonsdrift, må du montere et aktiv kullfilter. De forskjellige muligheten for å bruke apparatet i sirkulasjonsdrift, finnes i brosjyrer ellers kan du også henvende deg til forhandleren. Det tilbehøret som er nødvendig fåes i faghandelen, hos kundeservice eller i vår Online-Shop. Tilbehørsnumrene finner du i bruksanvisningen.

Betjening

Merk: Slå på damhetten ved begynnelsen av kokingen og slå den av først noen minutter etter at du er ferdig å koke. Kjøkkendampen blir så bekjempet på mest virkningsfull måte.

Betjening av apparatet

Betjeningsfelt

1

2

3

>>

A

Forklaring
1	Vifte på/av
1	Viftetrinn 1
2	Viftetrinn 2
3	Viftetrinn 3
>>	Intensivtrinn
A	Automatisk drift
◎	Melningsindikator
◇	Lys på/av / dimming

Innstilling av viften

Merk: Tilpass alltid vifteeffekten til de aktuelle omstendighetene. Ved kraftig utvikling av matos må du også velge et høyt viftetrinn.

Innkobling

1 Trykk på Ⓘ-tasten.
Viften starter på trinn 2.
2 Trykk på tast 1, 2, 3 eller >> for å stille inn det tilsvarende ventilasjonstrinnet.

Utkobling

Trykk på Ⓘ-tasten.

Intensivtrinn

Bruk intensivtrinnet ved spesielt sterk lukt- og damputvikling.

1 Trykk på Ⓘ-tasten.
Viften starter på trinn 2.

2 Trykk på >>-tasten.

Intensivtrinnet er aktivert.

Merk: I tilfelle du trykker på >>-tasten mens viften står på trinn 1, 2, eller 3, slår elektronikken seg automatisk tilbake til det forrige valgte viftetrinnet etter seks minutter.

3 Trykk på tast ① eller på tasten for et annet viftetrinn. Intensivtrinnet avsluttes.

Automatisk drift

Innkobling

1 Trykk på ①-tasten. Viften starter på trinn 2.

2 Trykk på A-tasten. Det optimale viftetrinnet 1, 2 eller 3 blir automatisk innstilt via en sensor.

Utkobling

Trykk på A- eller ①-tasten.

Automatisk modus er avslått.

Viften kobles ut automatisk när sensoren ikke lenger registrerer noen forandringer i luftkvaliteten i rommet. Automatisk drift går i maks. fire timer.

Sensorstyring

Ved automatisk drift registrerer en sensor i avtrekkshetten kokedampens og stekeosens intensitet. Alt etter sensorinnstillingen slår viften seg automatisk over i et annet viftetrinn.

Innstilling av følsomhet fra fabrikken: 2

Laveste innstilling av følsomhet: 1

Høyeste innstilling av følsomhet: 4

Endre innstilling av sensorfølsomhet

Dersom sensorstyringen reagerer for fort eller for langsomt, endrer du innstillingen av følsomhet.

1 Hold inne A-tasten i ca. fire sekunder mens viften er avslått. Innstillingen blir vist.

2 Trykk på tast 1, 2, 3 eller >> for å endre innstillingen av følsomhet.

Tast 1 = følsomhet 1

Tast 2 = følsomhet 2

Tast 3 = følsomhet 3

Tast >> = følsomhet 4

3 Hold A-tasten inne i ca. fire sekunder. Endringen er lagret.

Indikasjon for mettethet

Når metallfettfiltrene er mettet, lyder det et signal i ca. fire sekunder etter at viften er avslått. I tillegg lyser metningsindikatoren ⚙️.

Senest nå bør metallfettfiltrene rengjøres.

Hvordan du rengjør metallfettfiltrene er beskrevet i kapittelet Rengjøring og vedlikehold.

Sette tilbake metningsindikator

Belysningen kan slås på og av uavhengig av viften.

Trykk på tasten ⚙️.

Innstilling av lysstyrken

Innkobling av varsellyden

Trykk samtidig på tastene ① og >> i ca. tre sekunder mens viften er avslått. Et akustisk signal høres. Signaltonen er slått på.

Utkobling av varsellyden

Trykk samtidig på tastene ① og >> i ca. tre sekunder mens viften er avslått. Et akustisk signal høres. Signaltonen er avslått.

Rengjøring og vedlikehold

Apparatet blir varmt når det er i drift, spesielt i området rundt lampene. La apparatet kjøle seg ned før rengjøring.

⚠️ Fare for elektrisk støt!

Fuktighet som trenger inn, kan føre til elektrisk støt. Apparatet skal bare rengjøres med en fuktig klut. Før rengjøring må nettstøpselet trekkes ut, eller sikringen tas ut i sikringsskapet.

⚠️ Fare for elektrisk støt!

Fuktighet som trenger inn, kan forårsake elektrisk støt. Bruk ikke høytrykksspyler eller dampstråle til rengjøringen.

⚠️ Fare for personskader!

Komponenter inni apparatet kan ha skarpe kanter. Bruk vernehansker under installasjon av apparatet.

Rengjøringsmiddel

For at de ulike overflatene ikke skal skades som følge av bruk av feil rengjøringsmidler, må du følge anvisningene i tabellen. Ikke bruk

sterke eller skurende rengjøringsmidler
• sterkt alkoholholdige rengjøringsmidler
• harde skureputer eller pussesvamper
• høytrykksspyler eller dampstråle

Vask nye svamper grundig før bruk.

Følg alle anvisninger og advarsler som følger med rengjøringsmidlet.

Område Rengjøringsmiddel

Rustfritt stål Varmt såpevann:
	Rengjør med en oppvaskklut og tørk av med en myk klut.
	Rengjør rustfrie stålflater bare i sliperetningen.
	Hos kundeservice eller i en faghandel får du kjøpt spesielle rengjøringsmidler for rustfritt stål som egner seg til varme overflater. Påfør rengjøringsmiddelet i et tynt lag med en myk klut.
Lakkerte flater Varmt såpevann:
	Rengjør med en fuktet oppvaskklut og tørk av med en myk klut.
	Bruk ikke stålpuss for betjeningselementene.
Aluminium og plast Glassrens:
	Rengjør med en myk klut.
Glass Glassrens:
	Rengjør med en myk klut. Ikke bruk glasskrape.
Betjeningselementer	Varmt såpevann:
	Rengjør med en fuktet oppvaskklut og tørk av med en myk klut.
	Fare for skader på elektronikken på grunn av fuktighet som trenger inn. Rengjør aldri betjeningselementer med en våt klut.
	Bruk ikke stålpuss for betjeningselementene.

Rengjøring av metall fettfilter

Denne anvisningen gjelder for flere modeller av apparatet. Det er mulig at enkelte utstyrskjennetegn beskrives her som ikke passer for ditt apparat.

Brannfare!

Fettavleiringer i fettfilteret kan antennes.

Fettfilteret må renses minst hver 2. måned.

Apparatet må aldri drives uten fettfilter.

Merknader

• Ikke bruk rengjøringsmidler som er aggressive eller som inneholder syre eller lut.
• Ved rengjøring av metall fettfilter må også opphengingen av metall fettfilteret rengjøres med en fuktig klut.
• Metall fettfilterne kan rengjøres i oppvaskmaskin eller med hånd.

Med hånd:

Merk: Ved hardnakket smuss kan det brukes et spesielt fettløsningsmiddel. Dette kan bestilles via Online-Shop.

• Metall fettfilterne kan bløtes opp i varmt oppvaskvann.
  For rengjøring brukes en børste og filterne må deretter skylles godt.
  La metall fettfilterne dryppe av.

I oppvaskmaskinen:

Merk: Ved vask i oppvaskmaskin kan det oppstå lett misfarging. Dette har ingen innflytelse på funksjonen til metall fettfilteret.

• Ikke vask sterkt smusset metall fettfilter sammen med annen oppvask.
• Sett metall fettfilteret løst inn i oppvaskmaskinen. Metall fettfilteret må ikke bli inneklemt.

Demontering av fettfilteret av metall

1 Ta metallfettfilteret ut av holderen.
2 Trekk metallfettfilteret nedover. Hold samtidig med den andre hånden under metallfettfilteret.

• Fettet kan samle seg nede i metallfettfilteret.
• Hold metallfettfilteret vannrett for å forhindre at fettet drypper ned.

3 Rengjør metallfettfilteret.

Montering av fettfilter av metall

1 Innsetting av fettfilter av metall.
Hold med den andre hånden under fettfilteret av metall.
2 Fettfilteret av metall felles opp, og låsen smekker i.

Feil – hva kan man gjøre?

⚠️ Fare for elektrisk støt!

Ukyndige reparasjoner er farlig. Reparasjoner og skifte av skadde tilkoblingsledninger må kun utføres av servicetekniker som har fått opplæring av oss. Er apparatet defekt, må du trekke ut kontakten eller slå av sikringen i sikringsskapet. Kontakt kundeservice.

LED-lys

Defekte LED-lys kan bare byttes ut av produsenten, produsentens kundeservice eller en godkjent fagperson (elektriker).

Feiltabell

Feil Mulig årsak Løsning
Apparatet virker ikke Støpselet er ikke satt inn Koble apparatet til strømnettet
	Strømbrudd Kontroller om andre kjøkkenapparater fungerer
	Sikringen er defekt Se etter i sikringsskapet om sikringen til apparatet er i orden
Belysningen fungerer ikke Lampene er defekte Ring til kundeservice

Kundeservice

Hvis apparatet ditt må repareres, står kundeservice til disposisjon. Vi finner alltid en praktisk løsning, også for å unngå unødig besøk av tekniker.

Ved kontakt med kundeservice må du oppgi produktnummer (E-nr.) og produksjonsnummer (FD-nr.), slik at vi kan bistå deg best mulig. Typeskiltet med numrene finner du på innsiden av apparatet (du må først demontere fettfilteret av metall).

For at du ikke skal behøve å lete lenge når du trenger disse numrene, kan du føre opp opplysningene for apparatet og telefonnummeret til kundeservice her.

E-nr. FD-nr.

Kundeservice

Vær oppmerksom på at besøk av kundeservicetekniker ikke er kostnadsfritt dersom det er snakk om feil bruk av apparatet. Dette gjelder også i garantitiden.

Kontaktadressene til alle land finnes i den vedlagte fortegnelsen over kundeservice.

Reparasjonsoppdrag og rådgivning ved feil

N 22 66 06 46

Du kan stole på produsentens kompetanse. Da kan du være sikker på at reparasjonen utføres av en kvalifisert servicetekniker som bruker originale reservedeler til å reparere husholdningsapparatet ditt.

Tilbehør til omluftsdrift

(hører ikke til standardleveransen)

Merk: Ta hensyn til monteringsanvisningen som følger med tilbehøret.

Basismaterialer

AA200812
